Ejes y Árboles en Mecanismos de Transmisión

Esta sección se centra en dos componentes cruciales de los mecanismos de transmisión y transformación de movimiento: los ejes y los árboles. Los ejes son elementos cilíndricos que giran sobre sí mismos, guiando el movimiento rotatorio de otras piezas. Pueden ser fijos, permitiendo el giro libre de los elementos sobre ellos, o giratorios, rotando solidariamente con algunos componentes.

Vocabulario: Árbol de transmisión - Elemento giratorio de una máquina que transmite potencia mecánica mediante su rotación.

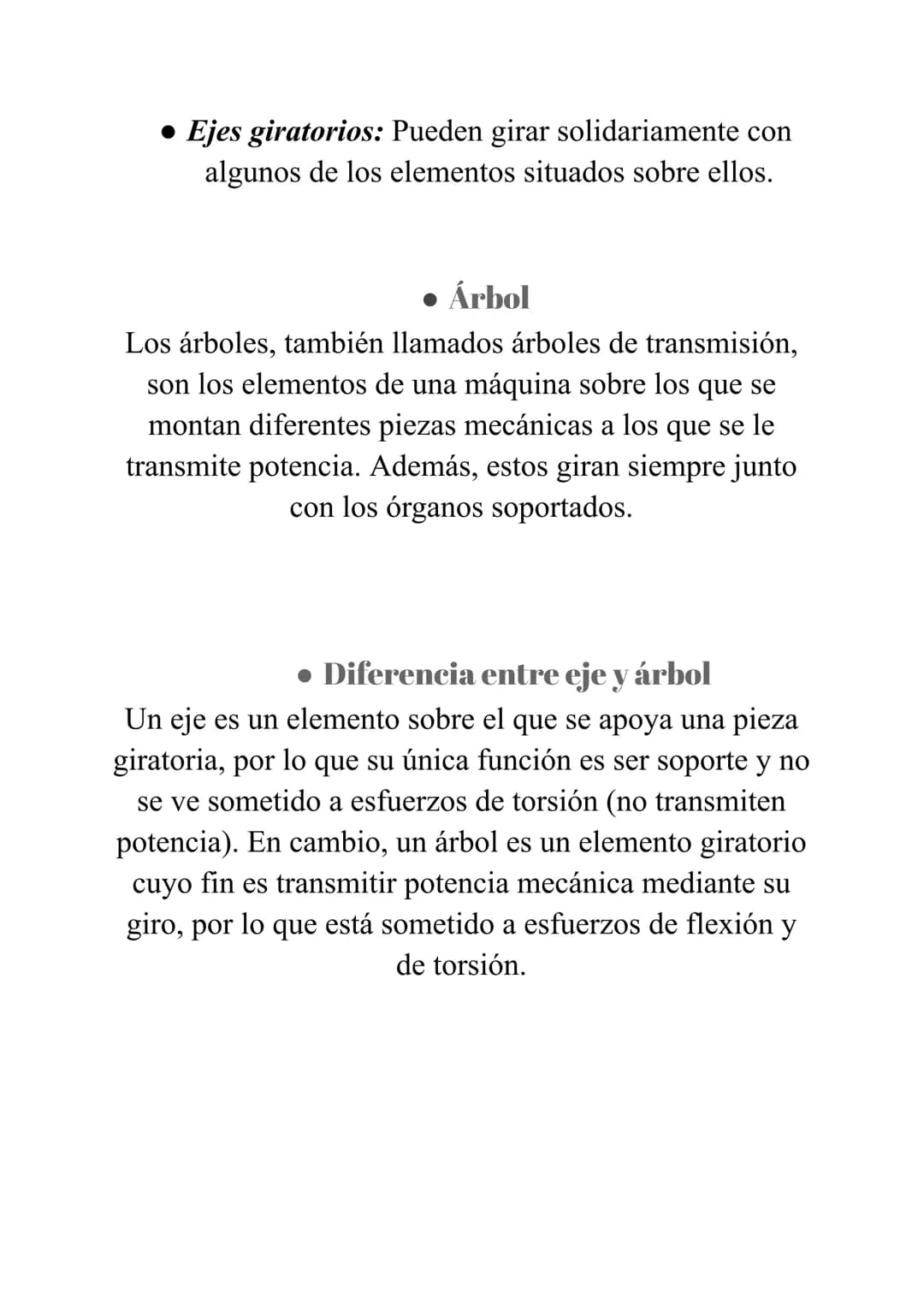

La diferencia principal entre ejes y árboles radica en su función y los esfuerzos a los que están sometidos. Mientras que los ejes actúan principalmente como soporte sin transmitir potencia, los árboles están diseñados para transmitir potencia mecánica y soportan esfuerzos de flexión y torsión.

Example: En una bicicleta, el eje de la rueda trasera permite que esta gire libremente, mientras que el eje del pedal (en realidad un árbol) transmite la potencia del ciclista a la cadena.

Ruedas de Fricción

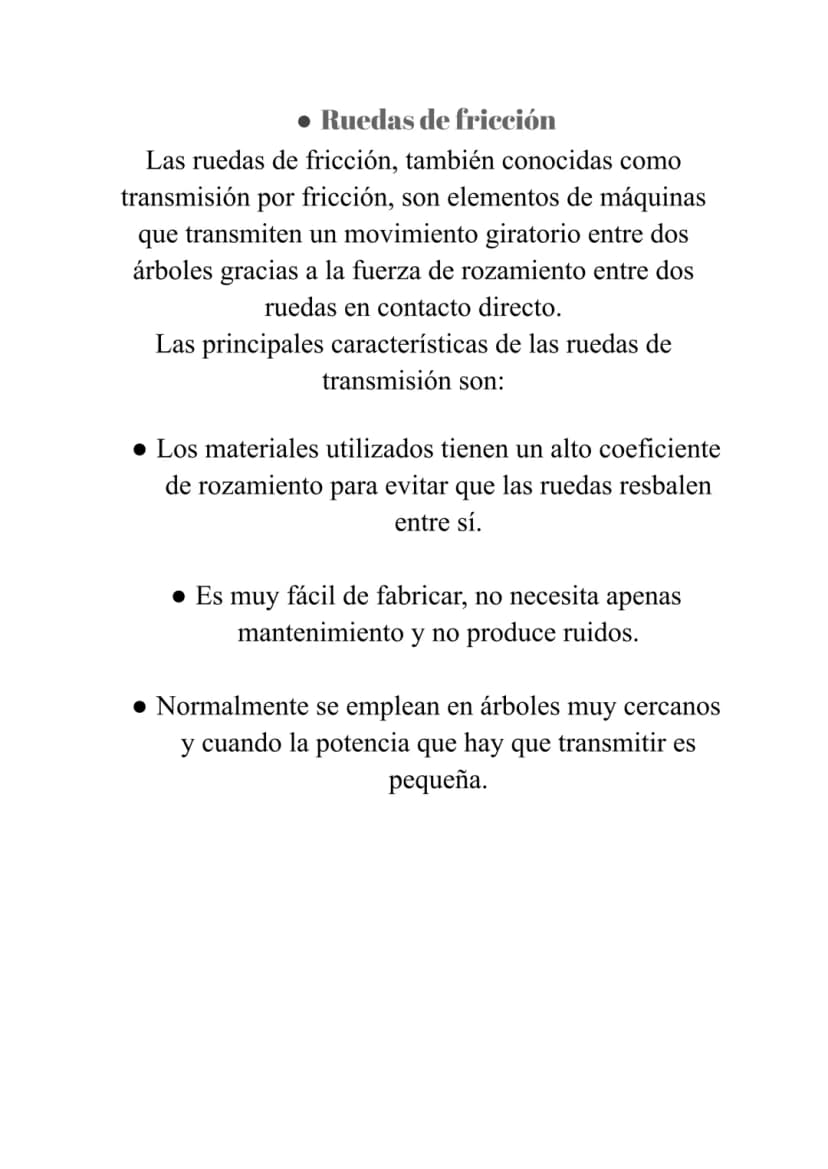

Esta página explora las ruedas de fricción, un tipo de mecanismo de transmisión del movimiento que utiliza el rozamiento entre dos ruedas en contacto directo para transmitir movimiento giratorio entre árboles.

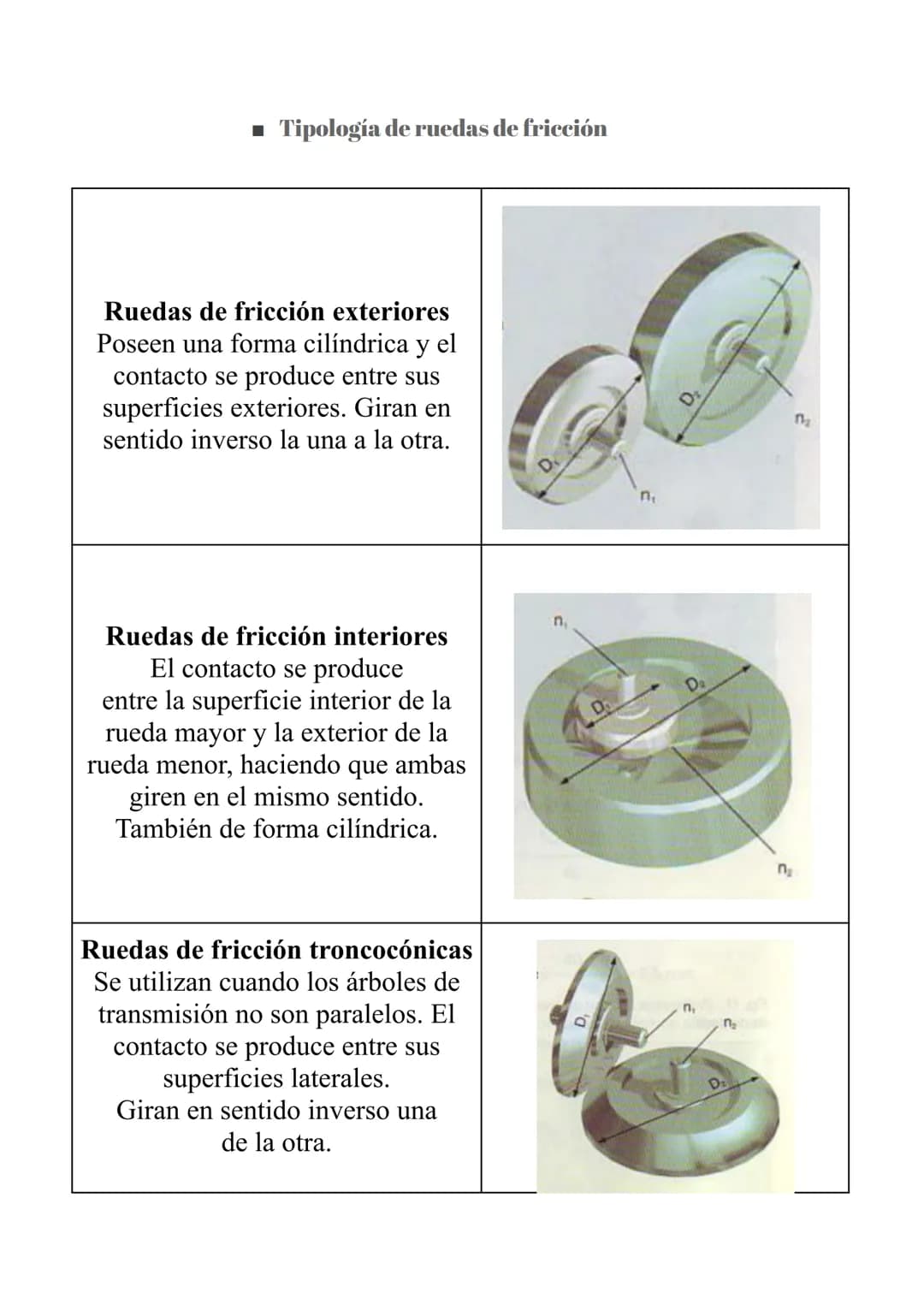

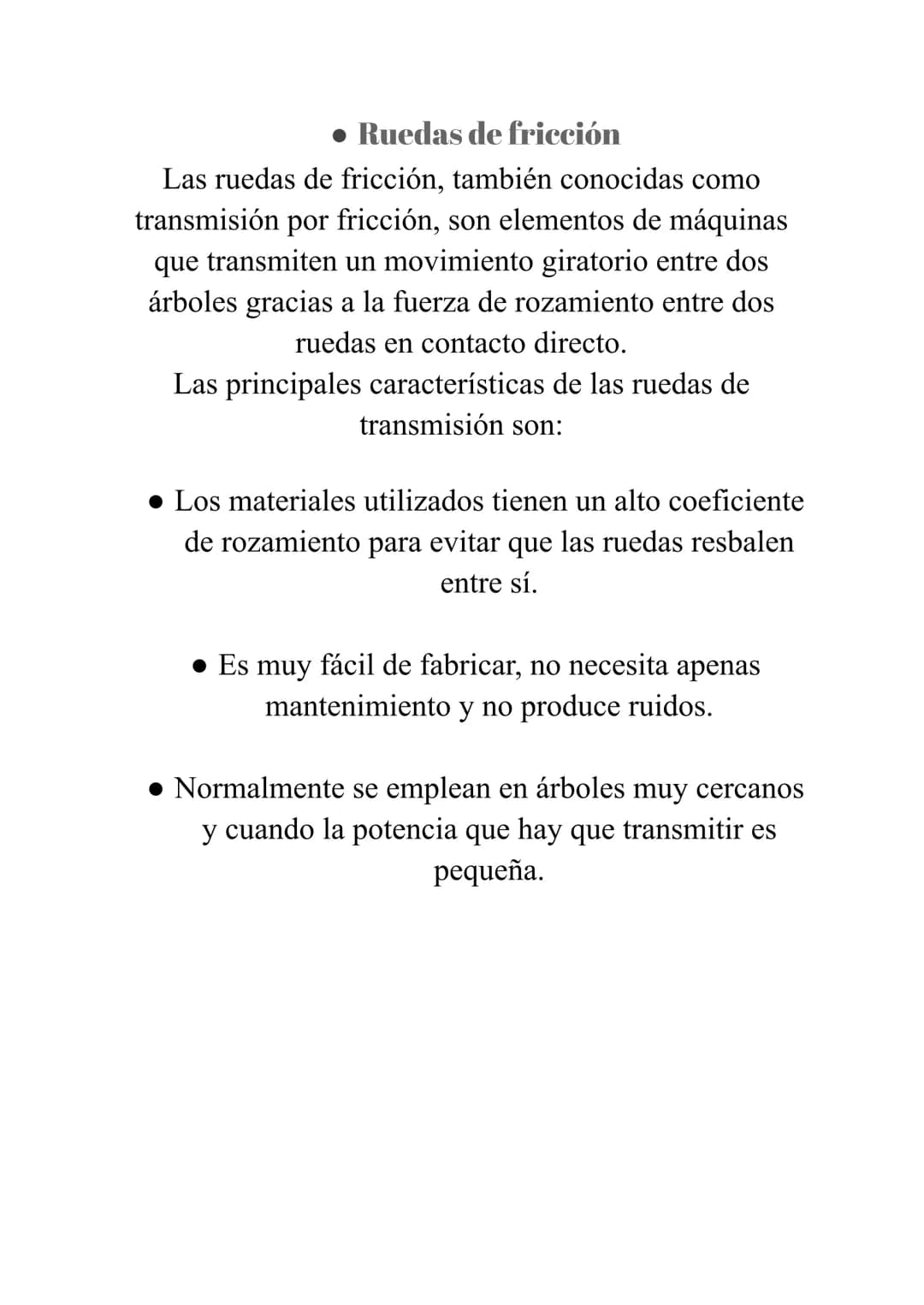

Definición: Las ruedas de fricción son elementos mecánicos que transmiten movimiento rotatorio entre dos ejes aprovechando la fuerza de rozamiento entre superficies en contacto.

Características principales de las ruedas de fricción:

1. Utilizan materiales con alto coeficiente de rozamiento para evitar deslizamientos.
2. Son fáciles de fabricar y requieren poco mantenimiento.
3. Operan silenciosamente.
4. Se emplean generalmente en árboles cercanos y para transmisiones de baja potencia.

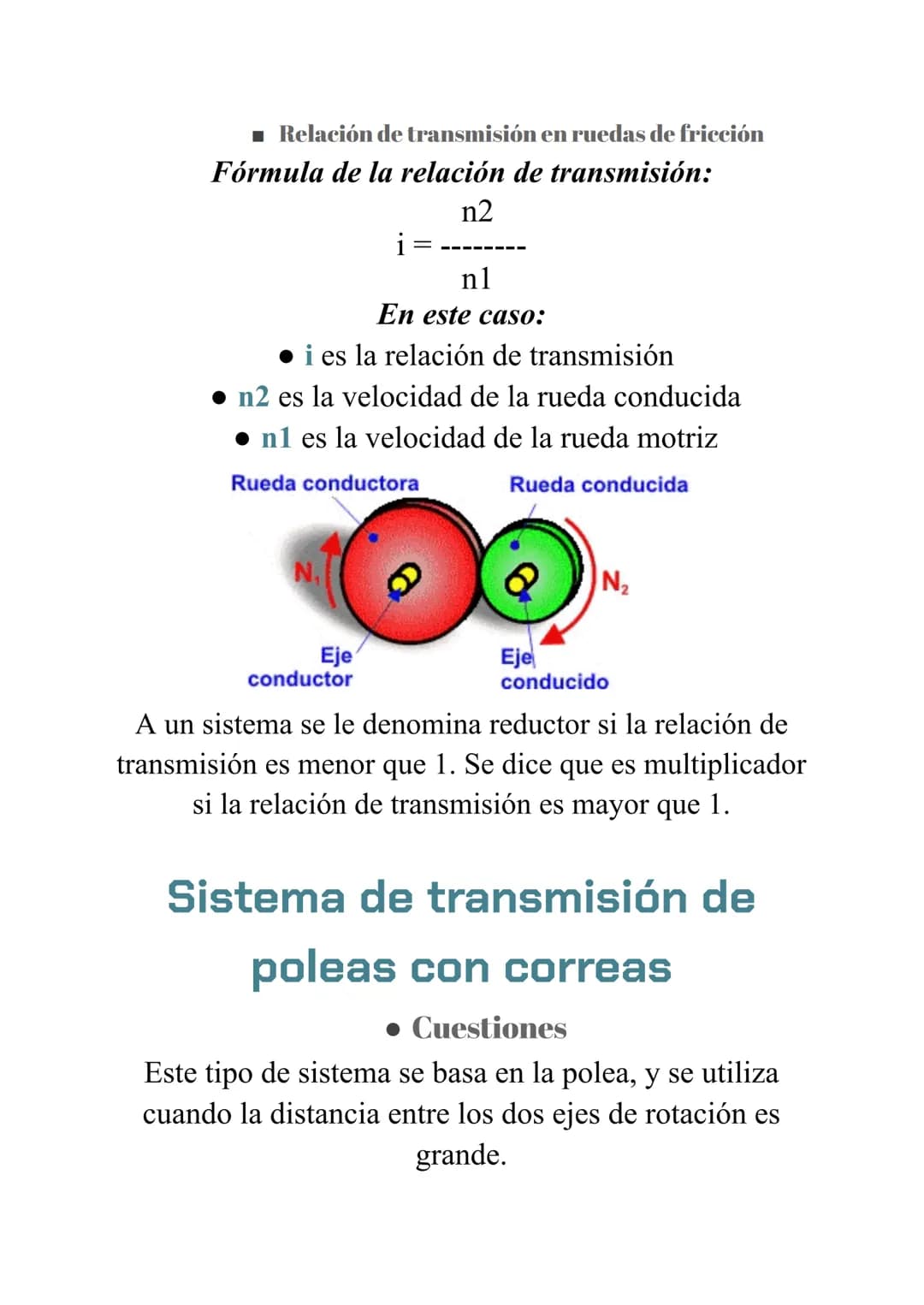

Highlight: La relación de transmisión en las ruedas de fricción determina si el sistema actúa como multiplicador o reductor de velocidad, lo que las hace versátiles en diversas aplicaciones mecánicas.

Sistemas de Transmisión por Poleas con Correas

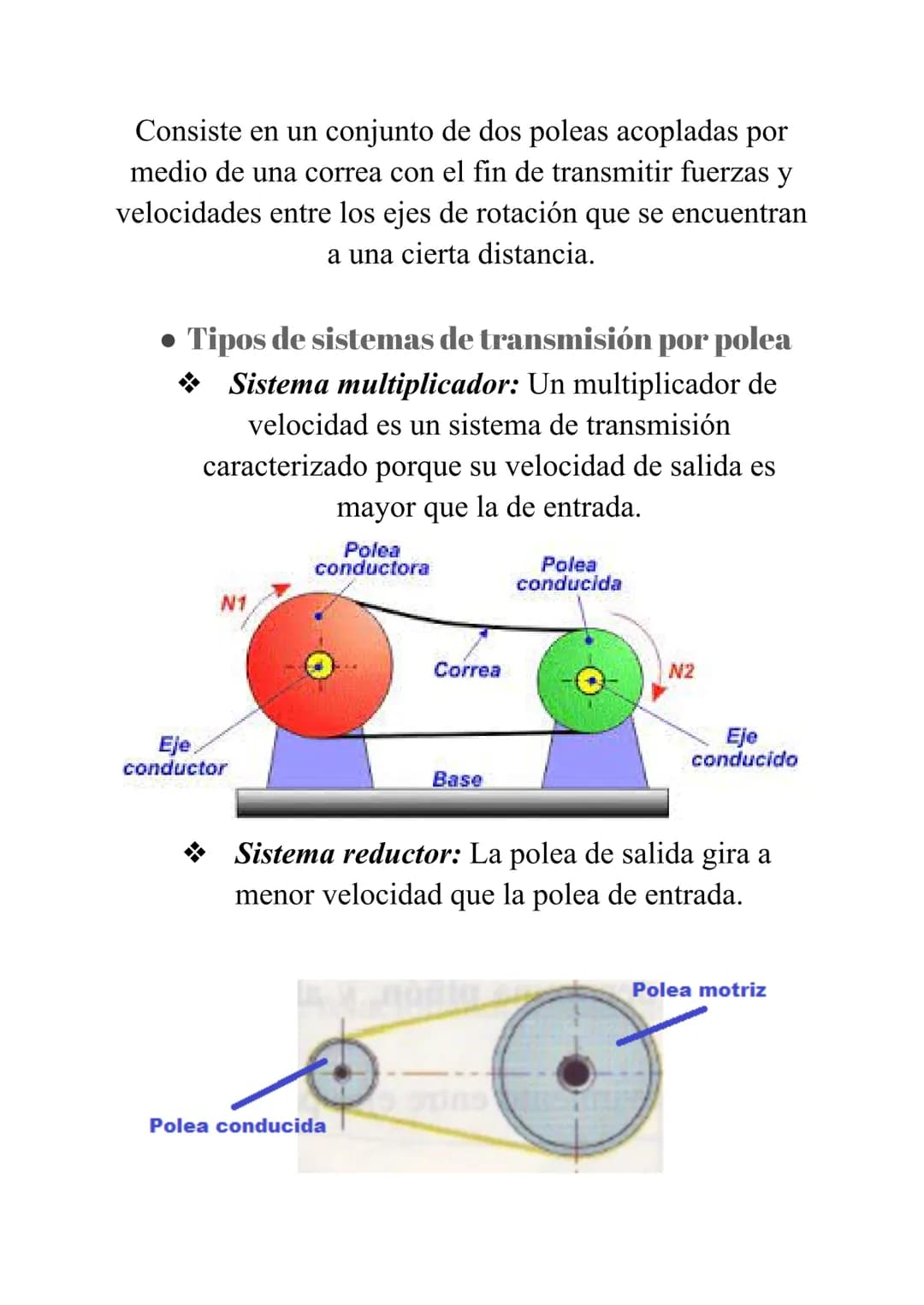

Esta sección aborda los sistemas de transmisión lineal y circular que utilizan poleas y correas. Estos mecanismos se basan en la transmisión de movimiento y fuerza entre ejes paralelos mediante poleas conectadas por una correa.

Example: Un sistema multiplicador de poleas se utiliza en máquinas como ventiladores industriales, donde la polea motriz es más pequeña que la conducida, aumentando así la velocidad de giro.

Los sistemas de transmisión por poleas pueden ser multiplicadores o reductores:

• Sistema multiplicador: La polea motriz es más pequeña que la conducida, aumentando la velocidad.
• Sistema reductor: La polea motriz es más grande que la conducida, disminuyendo la velocidad.

Highlight: La relación de transmisión en estos sistemas determina si actúan como multiplicadores o reductores, permitiendo ajustar la velocidad y fuerza según las necesidades específicas de cada aplicación.

Sistemas de Transmisión por Engranajes con Cadena

Esta página se enfoca en los mecanismos de transmisión y transformación de movimiento que utilizan engranajes y cadenas. Los engranajes son ruedas dentadas que transmiten movimiento rotatorio entre ejes, mientras que las cadenas conectan estos engranajes para transmitir potencia a distancias mayores.

Definición: Un engranaje es un mecanismo formado por ruedas dentadas que transmiten movimiento circular entre ejes, permitiendo modificar la velocidad y el par de giro.

Los engranajes se clasifican en varios tipos, incluyendo:

• Engranajes rectos
• Engranajes helicoidales
• Engranajes cónicos
• Engranajes de cremallera

Example: Los engranajes rectos se utilizan comúnmente en relojes mecánicos, donde transmiten el movimiento preciso necesario para medir el tiempo.

La relación de transmisión en los engranajes determina si el sistema actúa como multiplicador o reductor de velocidad, lo que los hace extremadamente versátiles en aplicaciones mecánicas.

Highlight: Los trenes de engranajes, que consisten en múltiples engranajes conectados, permiten lograr relaciones de transmisión más complejas y precisas.

Otros Operadores Mecánicos

Esta sección explora otros mecanismos de transmisión del movimiento importantes, incluyendo tornillos sin fin, piñón-cremallera, levas y ruedas excéntricas.

1. Tornillos sin fin:

   • Funcionan mediante un tornillo que engrana con una rueda dentada.
   • Tienen una relación de transmisión muy alta, actuando como reductores de velocidad.
   • El tornillo es el elemento motriz y la rueda dentada el conducido.

2. Piñón-Cremallera:

   • Convierte el movimiento circular en lineal o viceversa.
   • Consiste en un engranaje circular (piñón) que engrana con una barra dentada recta (cremallera).

3. Leva:

   • Transforma un movimiento circular en uno lineal alternativo.
   • Consiste en una pieza con forma irregular que, al girar, empuja un seguidor.

4. Rueda excéntrica:

   • Similar a la leva, pero con forma circular y eje de giro desplazado del centro.
   • Produce un movimiento lineal alternativo al girar.

Example: El mecanismo de piñón-cremallera se utiliza en la dirección de muchos automóviles, convirtiendo el movimiento circular del volante en el movimiento lineal de las ruedas.

Highlight: Estos operadores mecánicos demuestran la versatilidad de los mecanismos de transmisión y transformación de movimiento, permitiendo una amplia gama de conversiones entre movimientos circulares y lineales.

Mecanismos de Transmisión Circular

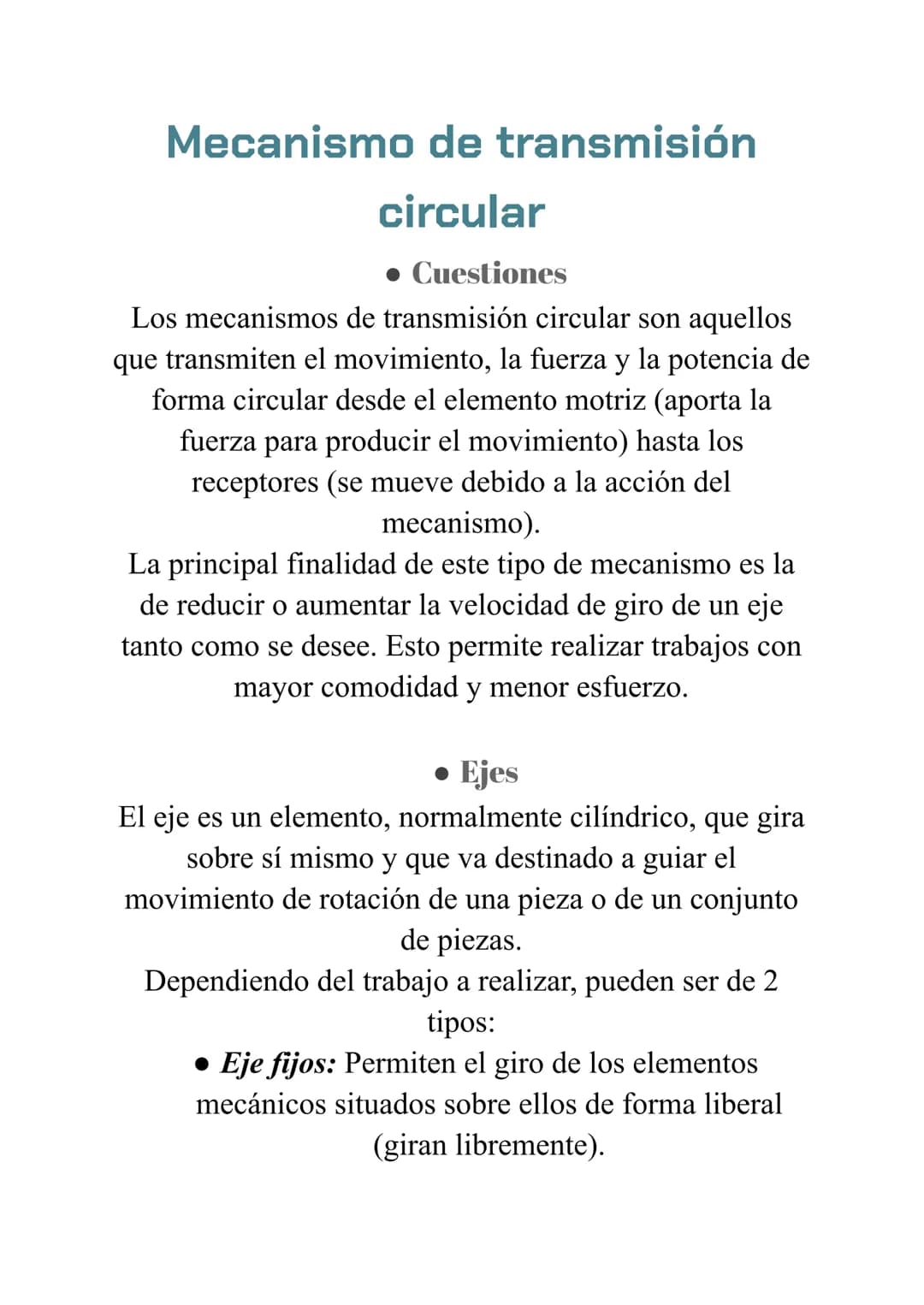

Esta página introduce el concepto de mecanismos de transmisión circular. Estos mecanismos son fundamentales para transmitir movimiento, fuerza y potencia de forma circular desde un elemento motriz hasta los receptores. Su principal utilidad radica en la capacidad de reducir o aumentar la velocidad de giro de un eje según se requiera, lo que permite realizar trabajos con mayor comodidad y menor esfuerzo.

Definición: Los mecanismos de transmisión circular son dispositivos que transmiten movimiento circular entre componentes mecánicos, modificando la velocidad y fuerza según sea necesario.

Highlight: La versatilidad de estos mecanismos los hace indispensables en una amplia gama de aplicaciones mecánicas, desde maquinaria industrial hasta dispositivos cotidianos.
