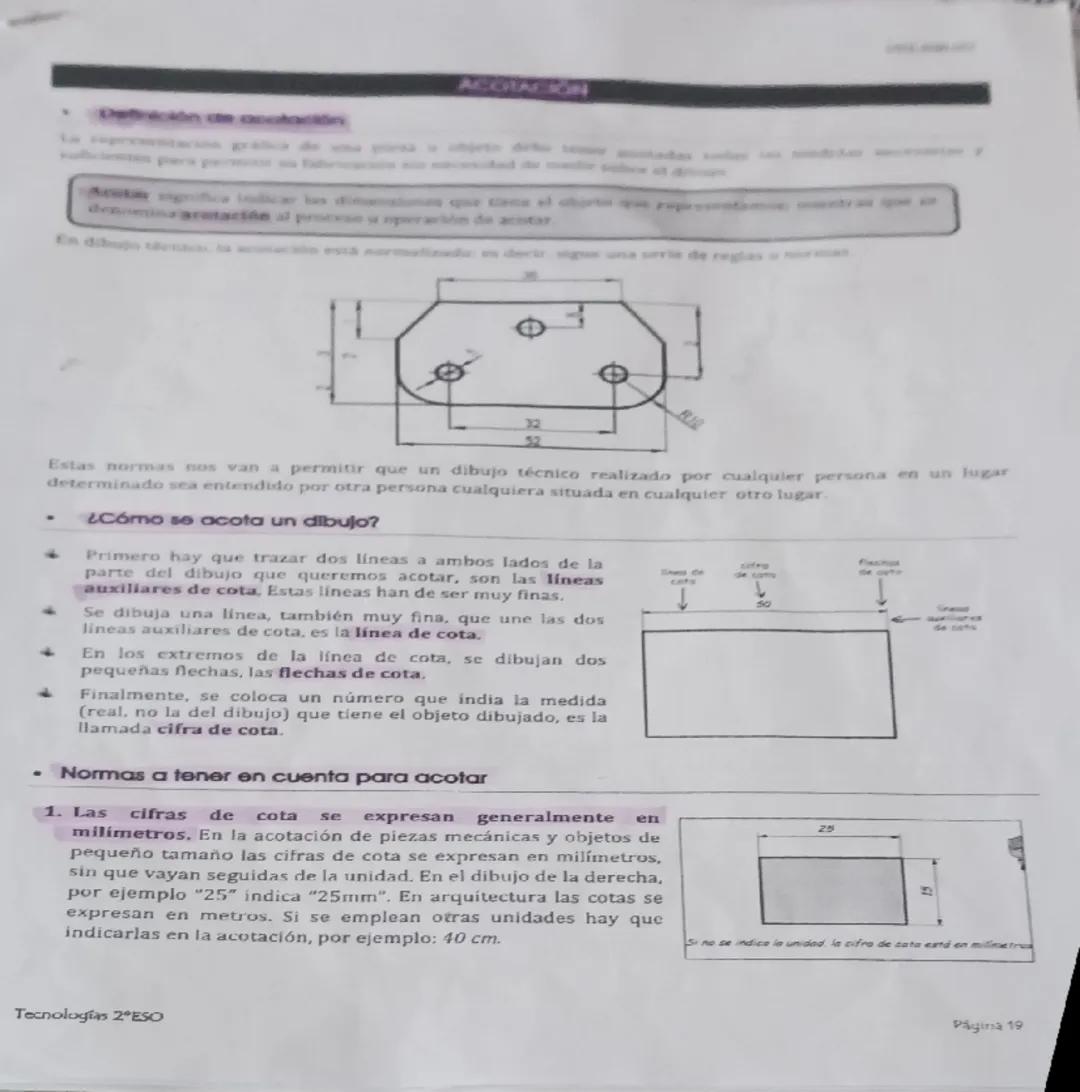

¿Qué es la acotación?

¿Te has preguntado alguna vez cómo los ingenieros de diferentes países pueden entender los mismos planos? La acotación es la respuesta: es el proceso de indicar las dimensiones reales que tiene cualquier objeto que representamos en un dibujo técnico.

La acotación sigue normas internacionales que hacen que todos hablemos el mismo "idioma" del dibujo. Esto significa que un plano hecho por ti puede ser entendido perfectamente por cualquier persona en cualquier parte del mundo.

El proceso de acotar tiene elementos básicos muy claros: primero trazas las líneas auxiliares de cota (muy finas) a ambos lados de lo que quieres medir, luego unes estas líneas con la línea de cota, añades las flechas de cota en los extremos y finalmente escribes la cifra de cota que indica la medida real.

💡 Recuerda: Las medidas que escribes son las reales del objeto, no las del dibujo. Si dibujas un tornillo de 25mm en tu papel de 2cm, la cifra de cota será siempre 25.

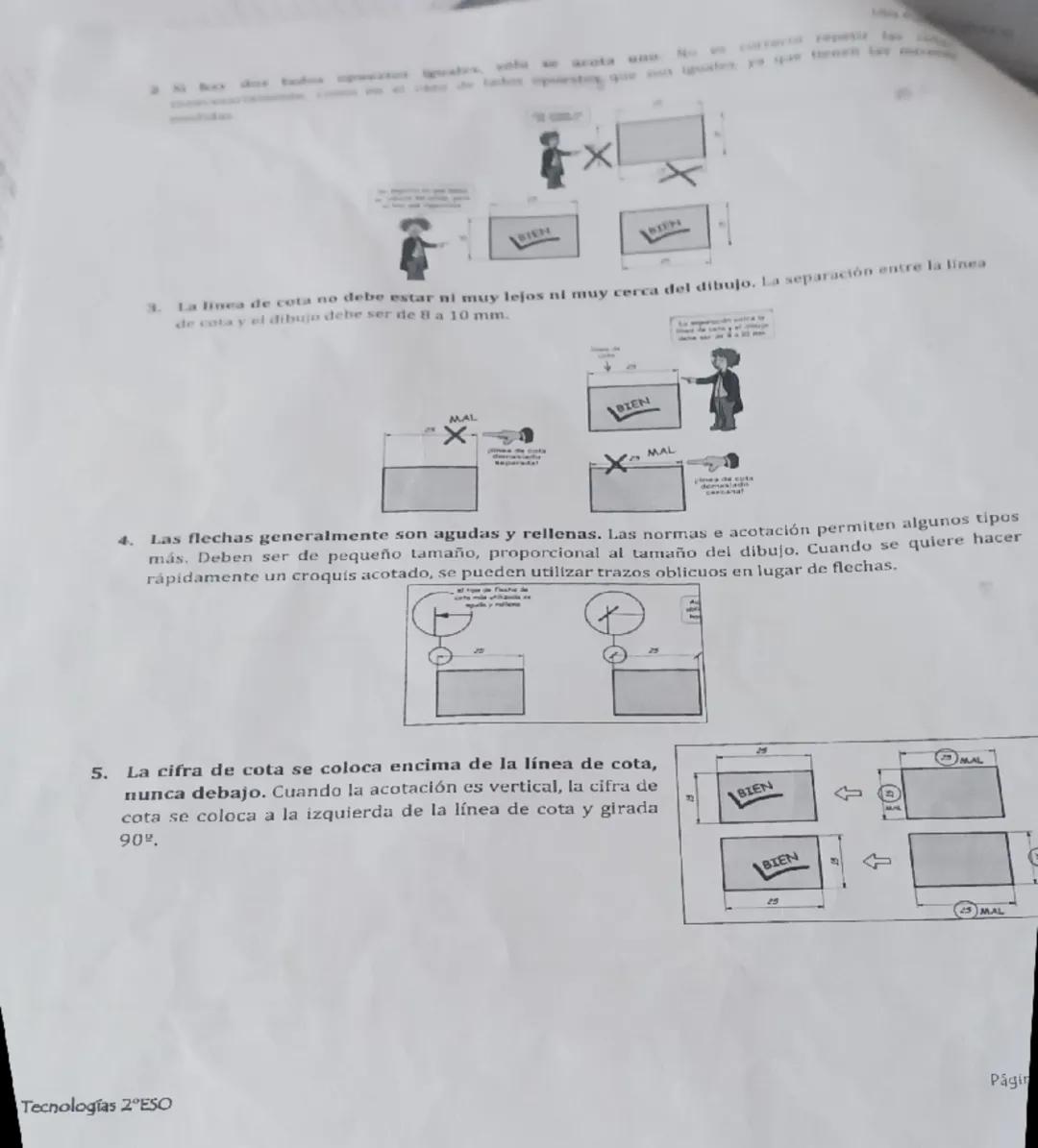

Normas básicas para acotar correctamente

Las cifras de cota normalmente se expresan en milímetros para objetos pequeños y piezas mecánicas, sin necesidad de poner "mm" después del número. En arquitectura se usan metros, y si usas otras unidades debes indicarlas claramente.

La línea de cota debe estar separada del dibujo entre 8 y 10 mm: ni muy lejos ni muy cerca. Las flechas deben ser pequeñas, agudas y rellenas, proporcionales al tamaño de tu dibujo.

La cifra de cota siempre va encima de la línea horizontal, nunca debajo. Cuando la acotación es vertical, la cifra va a la izquierda de la línea y girada 90°.

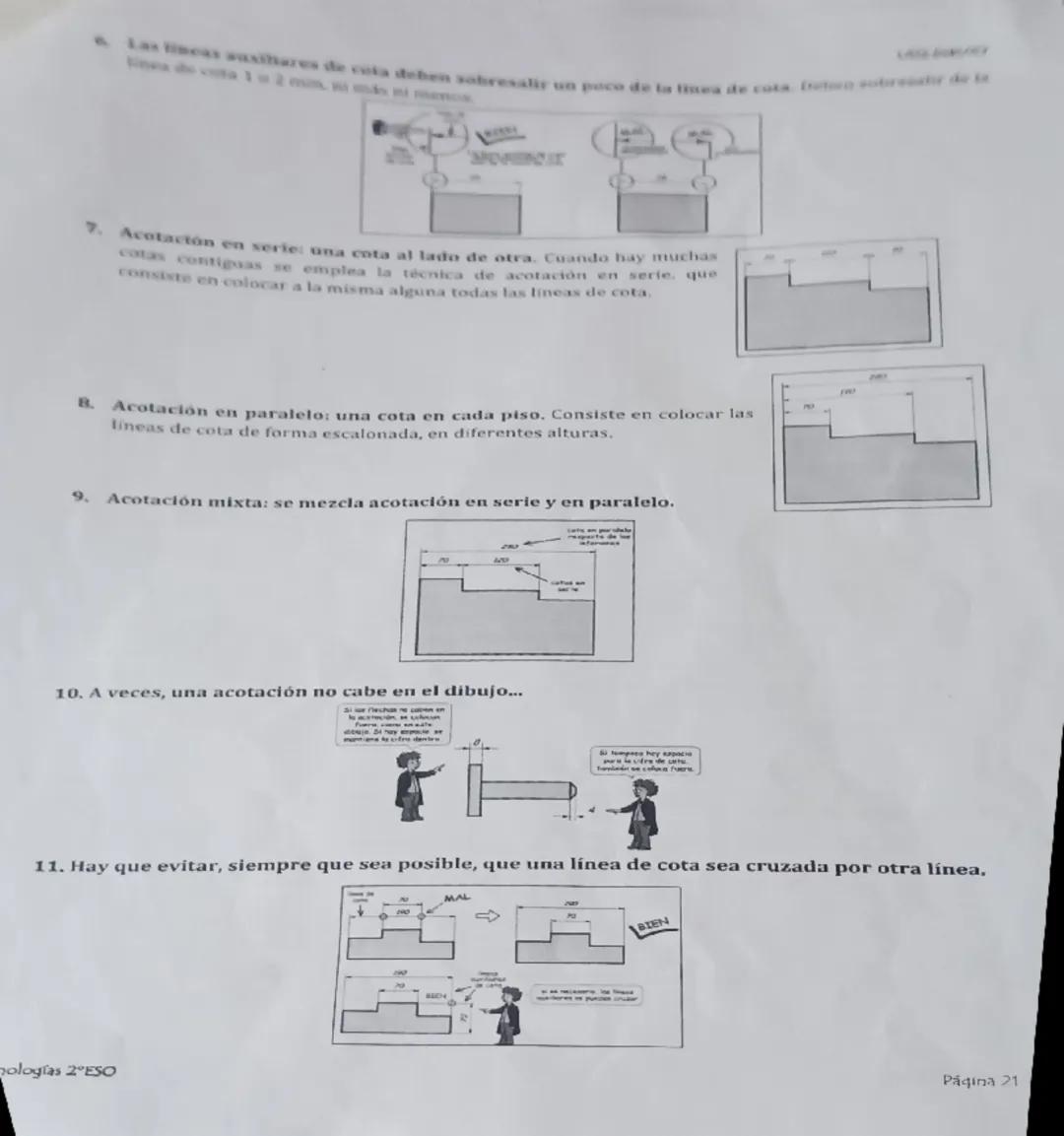

⚡ Dato importante: Las líneas auxiliares deben sobresalir solo 1 o 2 mm de la línea de cota. Más o menos se ve mal y no cumple la norma.

Tipos de acotación

Existen tres técnicas principales que te facilitarán mucho la vida. La acotación en serie coloca todas las líneas de cota a la misma altura, una al lado de otra, perfecta cuando tienes muchas medidas seguidas.

La acotación en paralelo escalonea las líneas de cota en diferentes alturas, como pisos de un edificio. Es útil cuando quieres medir desde un punto de referencia común.

La acotación mixta combina las dos anteriores según te convenga más. A veces una acotación no cabe en el dibujo, y está permitido colocarla fuera con líneas auxiliares más largas.

Siempre que sea posible, evita que las líneas de cota se crucen entre ellas. Un dibujo limpio es un dibujo que se entiende mejor.

🎯 Consejo práctico: Cuando hagas croquis rápidos, puedes usar trazos oblicuos en lugar de flechas para ahorrar tiempo.

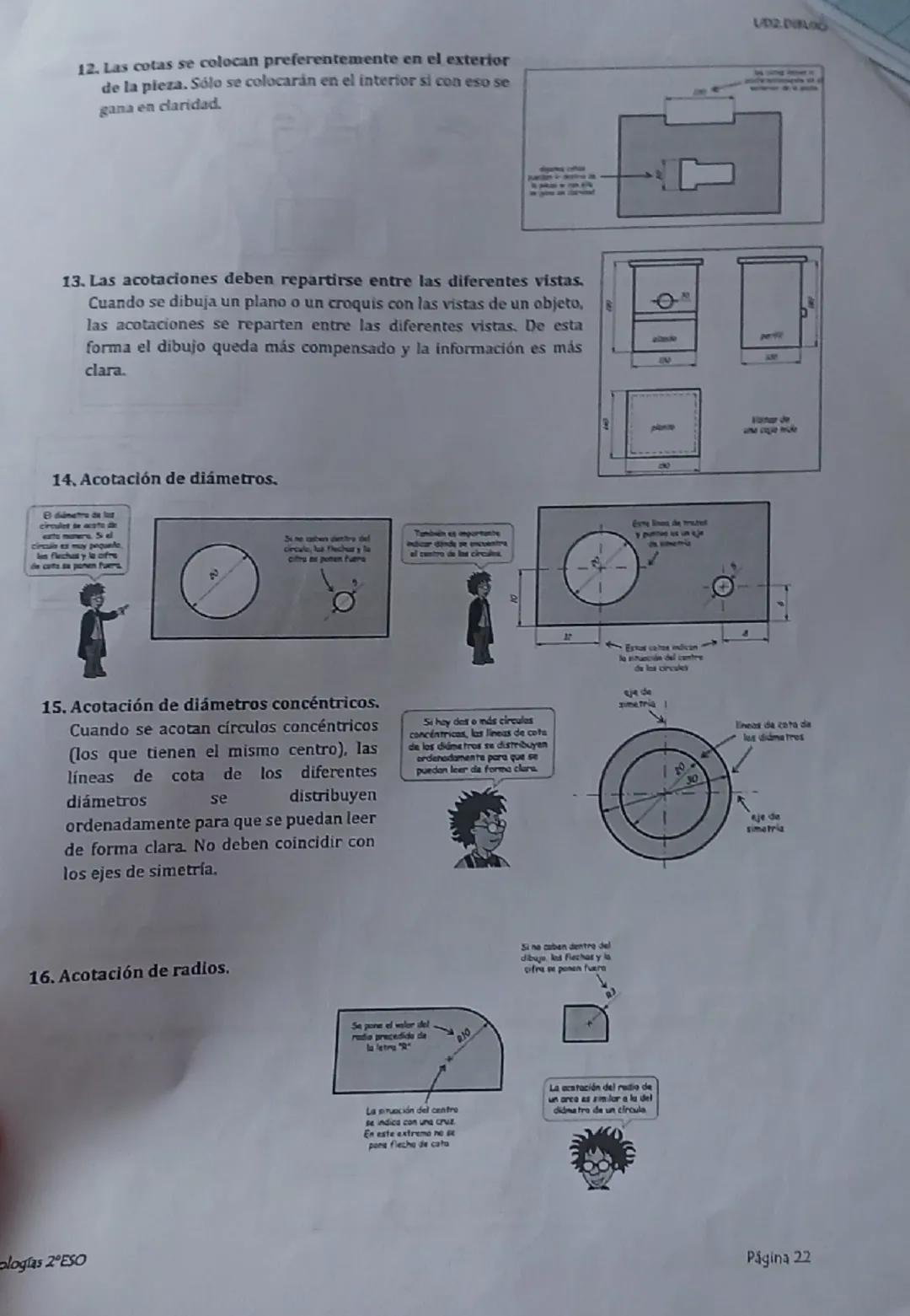

Acotación de elementos circulares y distribución

Las cotas se colocan preferentemente en el exterior de la pieza para mayor claridad. Solo las pondrás en el interior si realmente mejora la comprensión del dibujo.

Cuando dibujas varias vistas de un objeto, distribuye las acotaciones entre todas las vistas. Esto equilibra el dibujo y hace que la información sea más fácil de leer.

Para acotar diámetros usas el símbolo Ø seguido de la medida. En círculos concéntricos (que comparten el mismo centro), distribuye ordenadamente las líneas de cota para que no coincidan con los ejes de simetría.

Los radios se acotan de manera especial, indicando la distancia desde el centro hasta el borde del arco o círculo.

📐 Truco profesional: En círculos concéntricos, alterna las posiciones de las cotas para que no se amontonen y el dibujo quede limpio y legible.

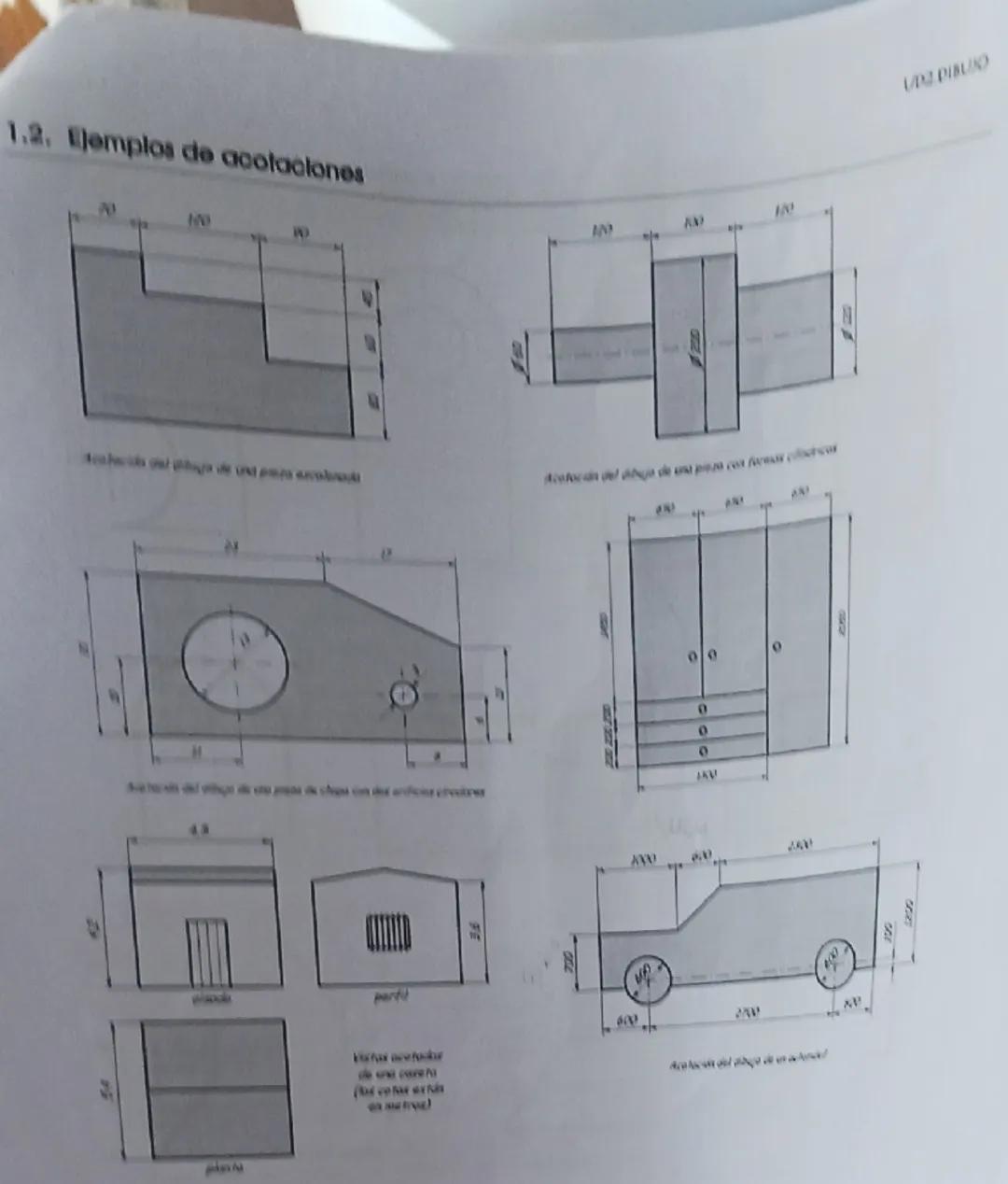

Ejemplos prácticos de acotación

Ver ejemplos reales te ayuda a entender cómo aplicar todas estas normas. Los dibujos técnicos bien acotados combinan diferentes tipos de acotación según las necesidades de cada parte del objeto.

Fíjate cómo se distribuyen las medidas de forma equilibrada, usando acotación en serie para medidas consecutivas y en paralelo para medidas desde puntos de referencia comunes.

Los objetos con partes circulares muestran claramente cómo se acotan diámetros y radios, siempre manteniendo la claridad y evitando que las líneas se crucen innecesariamente.

✅ Práctica recomendada: Estudia estos ejemplos y trata de identificar qué tipo de acotación se usa en cada caso. Te ayudará a elegir la mejor opción en tus propios dibujos.
