Aprende sobre Métodos de Abatimiento y Cambios de Plano en Geometría Descriptiva

Fundamentos del Abatimiento en Geometría Descriptiva

Los métodos de abatimiento en geometría descriptiva constituyen una herramienta fundamental para resolver problemas de representación tridimensional en un plano bidimensional. Este proceso permite determinar la verdadera magnitud de elementos geométricos mediante su rotación alrededor de una línea de giro llamada charnela.

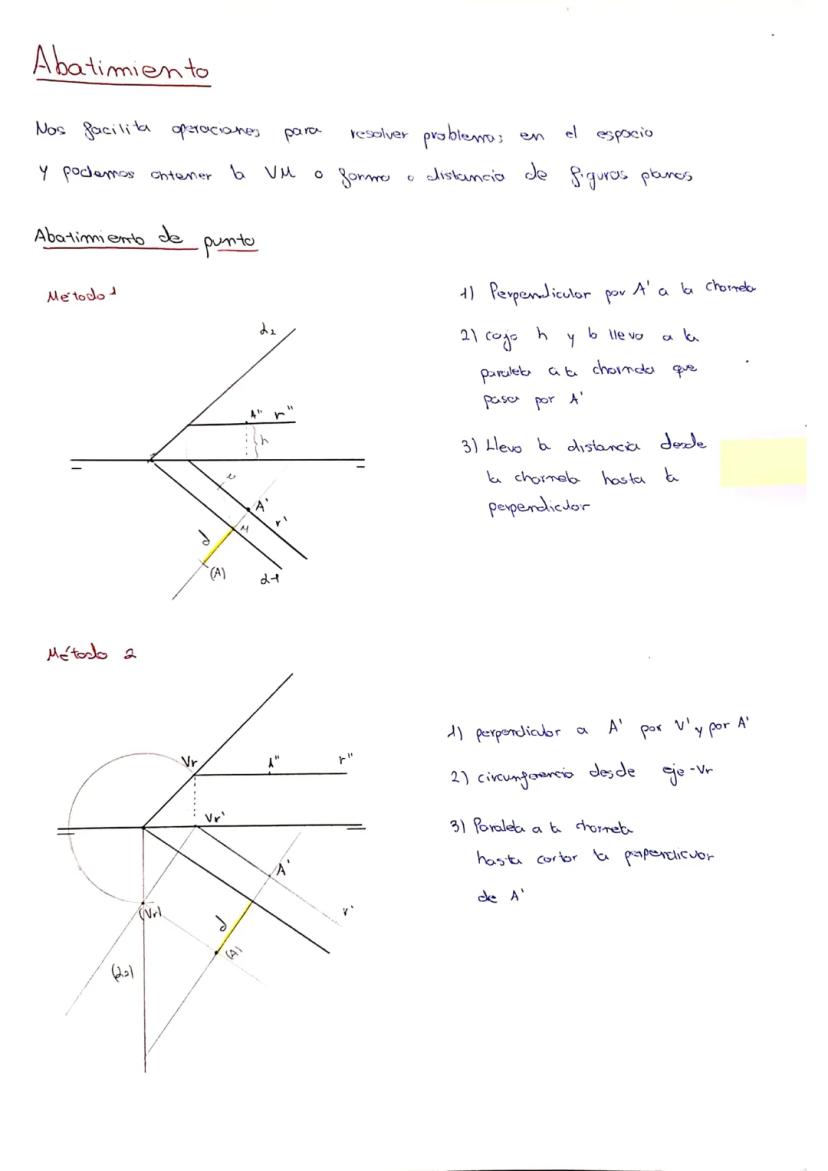

El procedimiento básico del abatimiento comienza estableciendo una perpendicular desde el punto a abatir hasta la charnela. Esta línea forma el radio de giro que permitirá rotar el elemento hasta situarlo sobre el plano horizontal. La distancia desde la charnela hasta la perpendicular determina la posición final del punto abatido.

Definición: El abatimiento es un método de transformación geométrica que permite obtener la verdadera magnitud de elementos situados en planos oblicuos mediante su rotación alrededor de una línea de giro o charnela.

Para realizar correctamente un abatimiento se deben seguir pasos sistemáticos: primero, trazar la perpendicular desde el punto a la charnela; segundo, determinar la distancia real desde el punto a la charnela; tercero, trasladar esta distancia sobre la perpendicular para obtener el punto abatido. Este proceso se puede aplicar tanto a puntos individuales como a figuras completas.

Cálculo de Distancias Entre Planos Paralelos

La determinación de distancia entre planos paralelos en dibujo técnico requiere un procedimiento específico que garantiza la obtención de la verdadera magnitud. Este proceso implica el uso de planos auxiliares perpendiculares a los planos dados para encontrar las intersecciones que permitirán medir la distancia real.

Ejemplo: Para encontrar la distancia entre dos planos paralelos, se traza un plano auxiliar perpendicular a ambos. Las intersecciones resultantes serán dos rectas paralelas cuya separación representa la verdadera magnitud de la distancia buscada.

El proceso se desarrolla trazando primero un plano perpendicular a los planos dados, luego se determinan las intersecciones con ambos planos, y finalmente se mide la distancia entre las líneas de intersección resultantes. Esta medida representa la verdadera magnitud de la separación entre los planos paralelos.

Técnicas de Cambio de Plano

El cambio de plano en proyecciones técnicas es una operación fundamental que permite obtener nuevas vistas de un elemento geométrico para facilitar la resolución de problemas específicos. Esta técnica es especialmente útil cuando se necesita determinar verdaderas magnitudes o simplificar la visualización de elementos complejos.

Destacado: El cambio de plano permite transformar elementos oblicuos en elementos perpendiculares o paralelos a los planos de proyección, simplificando significativamente su análisis y medición.

La aplicación del cambio de plano requiere mantener las relaciones espaciales entre los elementos mientras se modifica su proyección. Esto se logra conservando las distancias y ángulos relativos durante la transformación, aunque cambien las coordenadas específicas de los puntos en el nuevo sistema de referencia.

Aplicaciones Prácticas del Abatimiento

El abatimiento de figuras geométricas complejas, como circunferencias o polígonos, requiere una comprensión profunda de los principios de transformación geométrica. Este proceso permite obtener las verdaderas magnitudes de figuras situadas en planos oblicuos mediante su rotación controlada.

Vocabulario: La afinidad es la relación geométrica que existe entre una figura en su posición original y su representación abatida, manteniendo proporciones y paralelismos específicos.

Para abatir una circunferencia, se debe primero determinar la posición abatida de su centro y varios puntos característicos. Luego, mediante relaciones de afinidad, se construye la figura transformada manteniendo las proporciones originales. Este mismo principio puede extenderse a cualquier figura plana, conservando las relaciones geométricas fundamentales durante la transformación.

Fundamentos de los Métodos de Abatimiento en Geometría Descriptiva

Los métodos de abatimiento en geometría descriptiva constituyen una herramienta fundamental para resolver problemas de representación tridimensional. El proceso comienza con la comprensión del cambio de plano, una técnica que permite obtener proyecciones más favorables de los elementos geométricos.

Para ejecutar un cambio de plano, es necesario establecer una nueva línea de tierra (LT) que modificará las proyecciones vertical y horizontal del elemento. Este procedimiento requiere mantener las coordenadas del punto que no se ven afectadas por el cambio, mientras se ajusta la proyección correspondiente al plano modificado.

Definición: El cambio de plano es una transformación geométrica que mantiene las propiedades métricas del elemento representado mientras modifica su posición relativa respecto a los planos de proyección.

En el caso específico de rectas, el proceso implica seleccionar dos puntos de referencia y trasladar sus proyecciones según la nueva línea de tierra. Es fundamental mantener las relaciones de perpendicularidad y las distancias entre los elementos durante toda la transformación.

Aplicaciones del Cambio de Plano en Proyecciones Técnicas

El cambio de plano en proyecciones técnicas se utiliza principalmente para convertir elementos oblicuos en proyectantes o frontales, simplificando así su representación y análisis. Esta transformación resulta especialmente útil cuando trabajamos con planos, ya que permite modificar sus trazas para obtener posiciones más ventajosas.

Ejemplo: Para convertir un plano oblicuo en proyectante, se realiza un cambio de plano que coloque una de sus trazas perpendicular a la nueva línea de tierra, facilitando así la visualización y medición de elementos contenidos en dicho plano.

La técnica requiere seguir un procedimiento sistemático: primero, establecer la nueva línea de tierra; segundo, determinar los puntos de intersección entre las líneas de tierra; y tercero, trazar las perpendiculares necesarias para obtener las nuevas proyecciones.

Cálculo de la Distancia entre Planos Paralelos

La determinación de la distancia entre planos paralelos en dibujo técnico requiere una secuencia específica de pasos que garantizan la precisión del resultado. El proceso comienza con la transformación de los planos mediante cambios de plano hasta conseguir que sus trazas sean proyectantes.

Destacado: La distancia entre planos paralelos siempre es constante y perpendicular a ambos planos, independientemente del punto que se elija para su medición.

Para obtener la distancia verdadera, es necesario realizar cambios de plano sucesivos hasta conseguir que las trazas de los planos sean proyectantes. Una vez logrado esto, la distancia se mide directamente entre las trazas proyectantes, representando así la distancia mínima entre los planos.

Metodología para el Cálculo de Distancias en Geometría Descriptiva

El proceso de cálculo de distancias en geometría descriptiva requiere una aproximación sistemática que garantice la precisión de los resultados. Es fundamental asegurar que al menos una de las trazas tenga igual cota o alejamiento antes de proceder con los cambios de plano necesarios.

Vocabulario: La Distancia Verdadera Mínima (DVM) es la menor distancia posible entre dos elementos geométricos, siempre perpendicular a ambos.

El procedimiento implica realizar cambios de plano sucesivos hasta conseguir que el elemento quede en posición favorable para la medición. La distancia verdadera se obtiene mediante la perpendicular desde el punto hasta el plano, y debe devolverse a la posición inicial mediante los cambios de plano inversos.

Distancia Entre Planos Paralelos en Dibujo Técnico

La determinación de la distancia entre planos paralelos en dibujo técnico representa uno de los problemas fundamentales en la geometría descriptiva. Este proceso requiere una comprensión profunda de los sistemas de representación y los métodos de abatimiento en geometría descriptiva.

Para hallar la distancia entre dos planos paralelos, comenzamos trazando una recta perpendicular a ambos planos. Esta recta intersectará a los planos en dos puntos, y la distancia entre estos puntos será la distancia real entre los planos. El proceso implica utilizar el cambio de plano en proyecciones técnicas para obtener la verdadera magnitud de esta distancia.

Definición: La distancia entre planos paralelos es la longitud del segmento perpendicular común a ambos planos, medido entre los puntos de intersección de dicho segmento con los planos.

En el caso específico de hallar la distancia entre una recta AB y un plano que pasa por el punto P, el procedimiento requiere varios pasos sistemáticos. Primero, se determina la proyección horizontal y vertical de la recta perpendicular común. Luego, mediante un cambio de plano, se obtiene la verdadera magnitud de la distancia buscada.

Procedimiento de Resolución de Distancias en Geometría Descriptiva

El proceso de resolución implica la aplicación de transformaciones geométricas específicas. Comenzamos identificando las proyecciones de los elementos dados: la recta AB y el plano que contiene al punto P. La determinación de la distancia requiere el uso de métodos de abatimiento en geometría descriptiva para visualizar la verdadera magnitud.

Ejemplo: Para encontrar la distancia entre una recta AB y un plano paralelo que pasa por P:

1. Trazar la perpendicular común
2. Determinar los puntos de intersección
3. Realizar el cambio de plano necesario
4. Medir la distancia en verdadera magnitud

La aplicación práctica de estos conceptos es fundamental en diversos campos de la ingeniería y la arquitectura. Por ejemplo, en el diseño de estructuras, la determinación precisa de distancias entre elementos paralelos es crucial para garantizar la estabilidad y funcionalidad de las construcciones.

Destacado: La precisión en la determinación de distancias entre planos paralelos es fundamental para el diseño técnico y la construcción de estructuras seguras y funcionales.
