Tecnología de Energías Renovables: Innovaciones y Usos

Energías Renovables y Fundamentos de la Energía Hidráulica

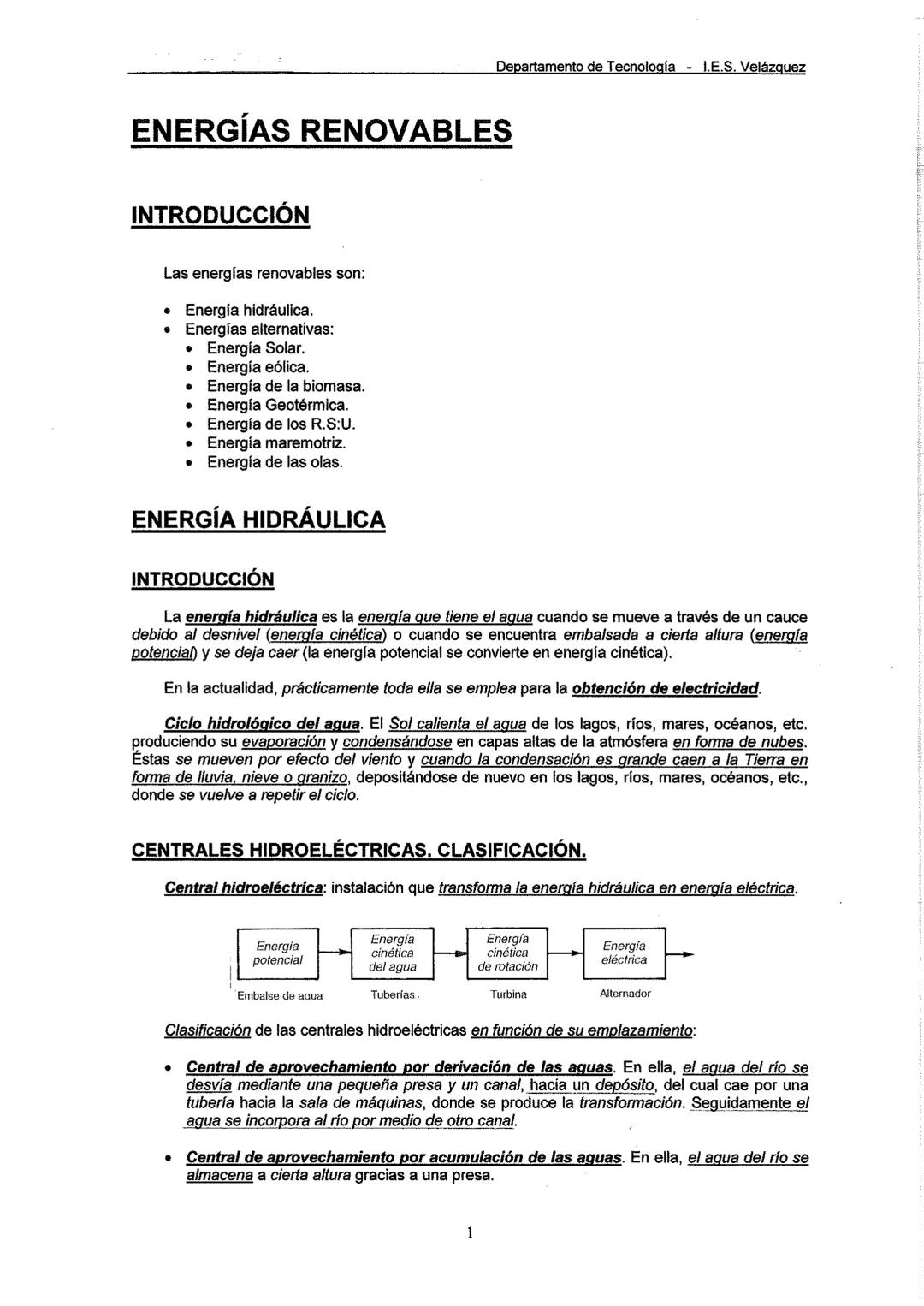

Las energías renovables son tu aliado perfecto contra el cambio climático. Incluyen la energía hidráulica, solar, eólica, de biomasa, geotérmica, maremotriz y de las olas.

La energía hidráulica aprovecha la fuerza del agua en movimiento para generar electricidad. Funciona gracias a dos tipos de energía: la energía cinética (agua en movimiento) y la energía potencial (agua embalsada a cierta altura).

El proceso es fascinante: el Sol evapora el agua de océanos y ríos, se forman nubes que llueven sobre las montañas, y esa agua regresa al mar creando el ciclo hidrológico. Este ciclo natural es lo que permite que las centrales hidroeléctricas funcionen constantemente.

¡Dato curioso! El ciclo del agua es como una máquina perfecta que nunca se detiene, alimentada completamente por la energía solar.

Tipos de Centrales Hidroeléctricas

Las centrales hidroeléctricas se clasifican de tres formas súper útiles que debes dominar. Según su ubicación, tenemos centrales por derivación (desvían el río con una pequeña presa) y por acumulación (almacenan agua con grandes presas).

Según el caudal del río, encontramos centrales de acumulación (para ríos con caudal variable) y centrales fluyentes (para ríos con caudal constante). Es como elegir la estrategia perfecta según el río que tengas.

Por potencia, se dividen en minicentrales (menos de 10 MW) y grandes centrales (más de 10 MW). Las grandes son las que realmente marcan la diferencia en el suministro eléctrico nacional.

Los componentes básicos incluyen el embalse, los conductos de agua, la sala de máquinas y los transformadores. Cada parte tiene su función específica en esta increíble máquina de generar electricidad.

Tip de estudio: Memoriza que 10 MW es la frontera entre mini y grandes centrales, te lo preguntarán seguro.

Componentes Clave: Presas y Conductos

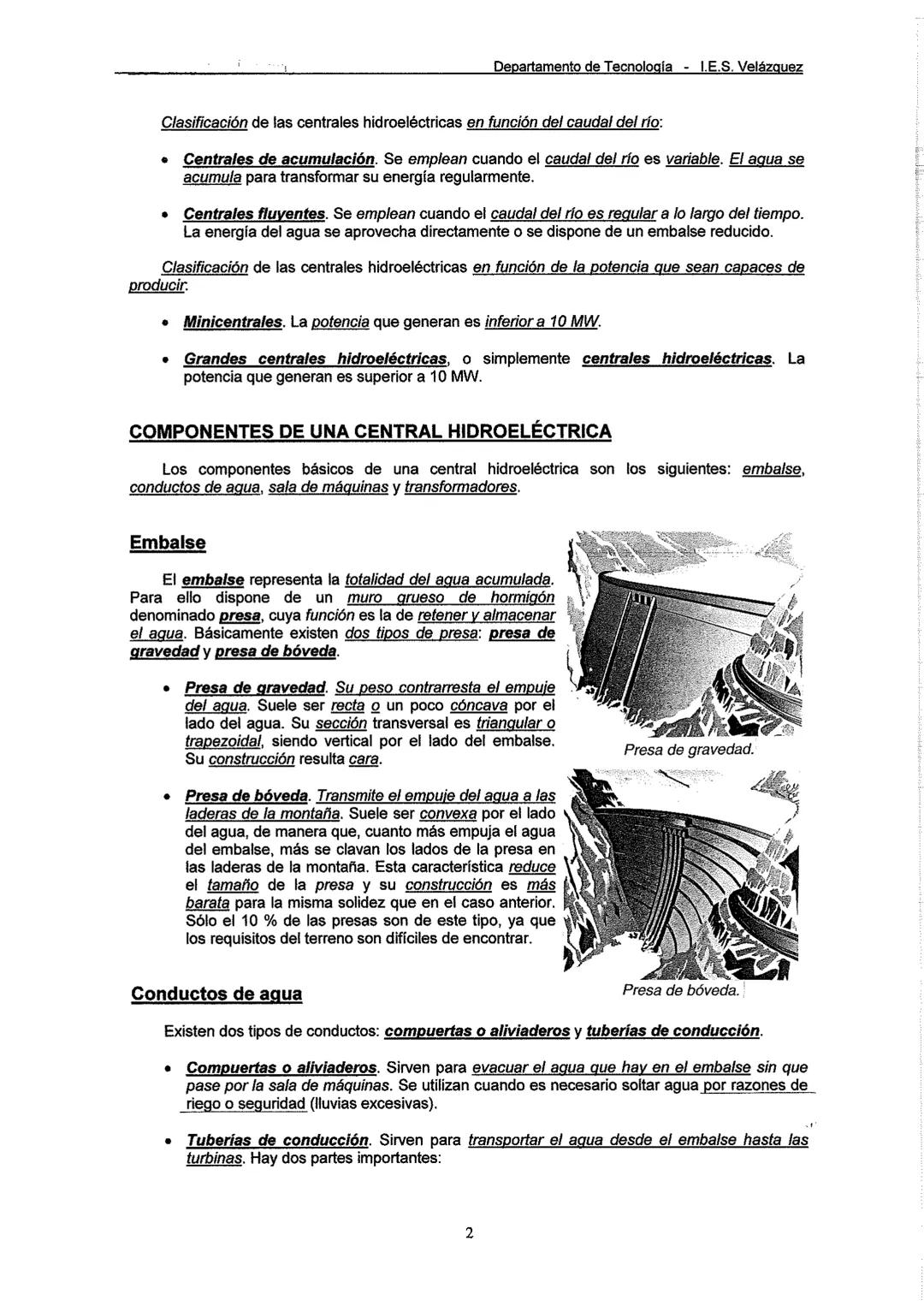

Las presas son las estructuras más impresionantes de estas instalaciones. Existen dos tipos principales: las presas de gravedad (usan su peso para resistir el empuje del agua) y las presas de bóveda (transmiten la fuerza a las montañas).

Las presas de bóveda son más económicas pero solo representan el 10% porque necesitan condiciones geológicas muy específicas. Su forma convexa hace que cuanto más empuje el agua, más se anclen en las laderas.

Los conductos de agua incluyen las compuertas o aliviaderos (para evacuar agua sin generar electricidad) y las tuberías de conducción (que llevan agua a las turbinas). La toma de agua se coloca estratégicamente a 1/3 de la altura para evitar que piedras y fango dañen las turbinas.

La chimenea de equilibrio es un pequeño depósito que evita variaciones bruscas de presión. Sin ella, el sistema podría sufrir daños graves por los cambios de caudal.

Recuerda: Las rejillas filtradoras son fundamentales para proteger las turbinas de troncos y ramas.

Sala de Máquinas: Turbinas y Alternadores

En la sala de máquinas ocurre la magia de la transformación energética. Las turbinas convierten la energía cinética del agua en energía mecánica de rotación, mientras que los alternadores transforman esa energía mecánica en electricidad.

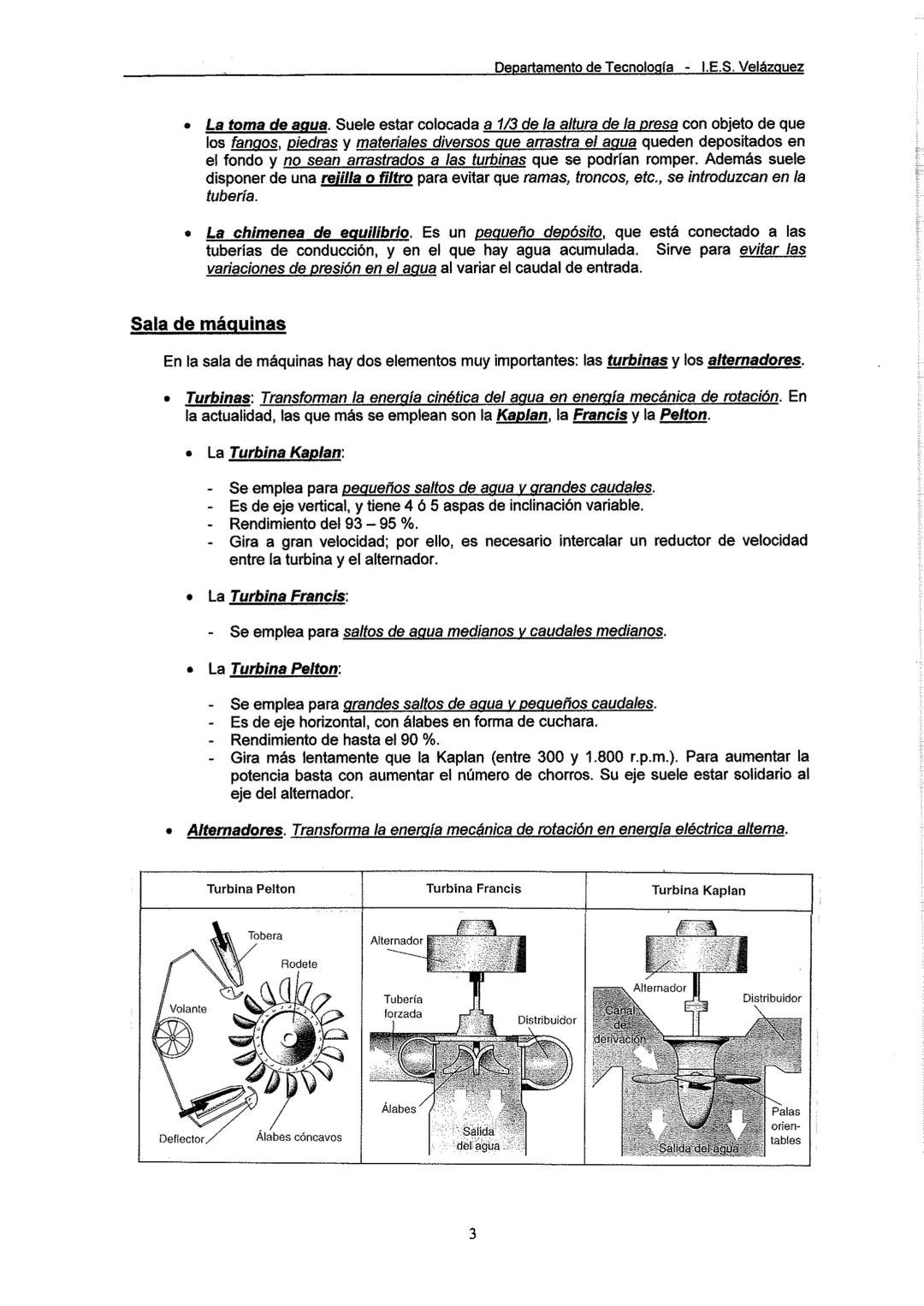

Existen tres tipos principales de turbinas que debes conocer. La Turbina Kaplan se usa para pequeños saltos y grandes caudales, tiene un rendimiento del 93-95% pero gira tan rápido que necesita reductor de velocidad.

La Turbina Francis es perfecta para saltos medianos y caudales medianos. La Turbina Pelton maneja grandes saltos con pequeños caudales, usando álabes en forma de cuchara con hasta 90% de rendimiento.

Los transformadores elevan la tensión de 20.000 V hasta 400.000 V para reducir las pérdidas durante el transporte. Esta elevación es crucial porque las pérdidas dependen del cuadrado de la intensidad de corriente.

Truco para recordar: Kaplan-pequeños saltos, Francis-medianos, Pelton-grandes saltos. ¡Orden alfabético y de menor a mayor salto!

Centrales de Bombeo y Funcionamiento

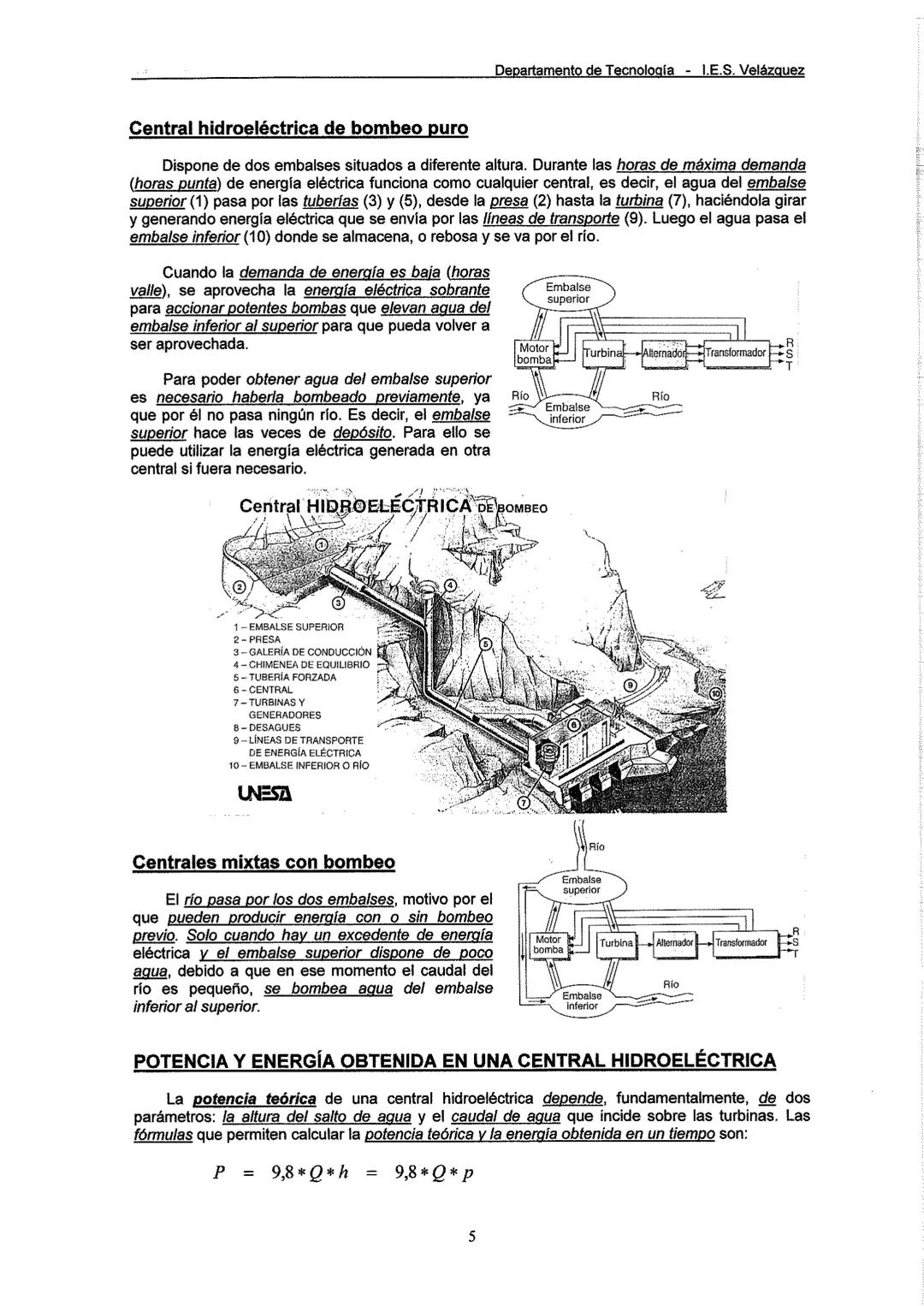

Las centrales de bombeo son la evolución inteligente de las centrales tradicionales. Aprovechan la energía eléctrica sobrante durante las horas valle para bombear agua al embalse superior, creando energía almacenada para las horas punta.

Existen dos tipos: bombeo puro (con dos embalses sin río que los atraviese) y mixtas con bombeo (donde el río pasa por ambos embalses). Las de bombeo puro dependen completamente del bombeo previo.

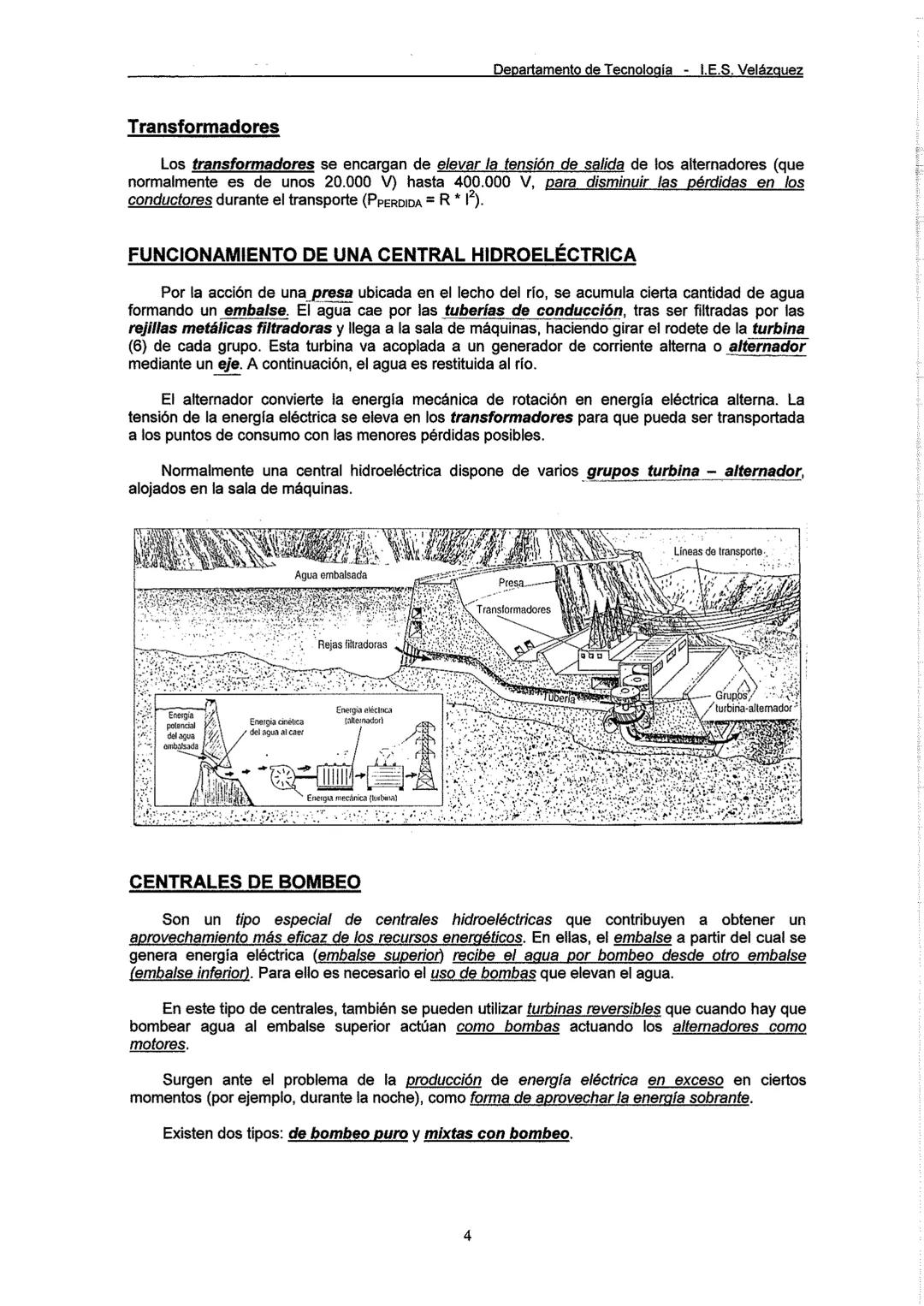

El funcionamiento básico es espectacular: el agua del embalse cae por tuberías, hace girar las turbinas acopladas a alternadores, genera electricidad que se eleva en transformadores y finalmente se transporta a los puntos de consumo.

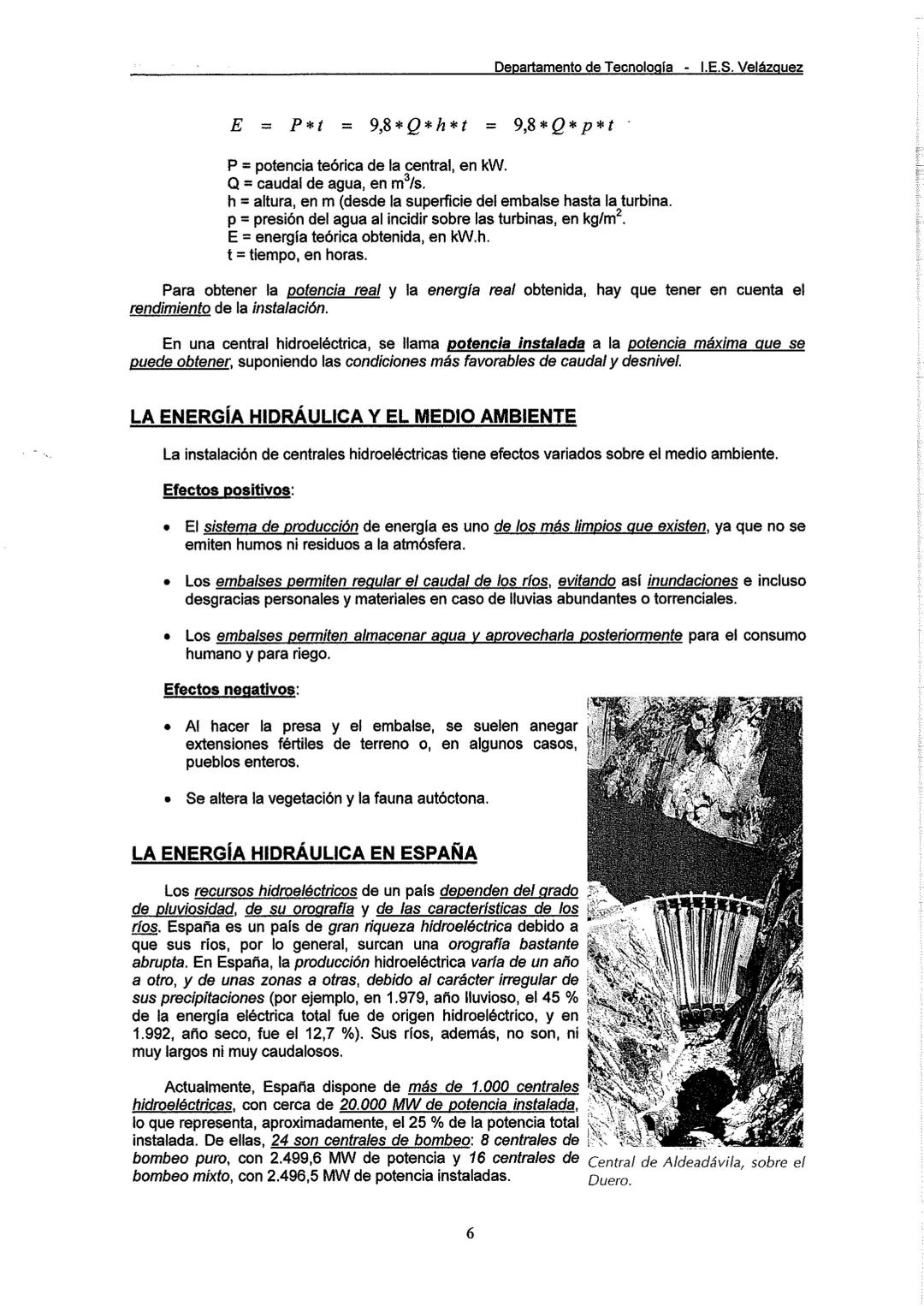

La fórmula para calcular la potencia teórica es P = 9,8 × Q × h, donde Q es el caudal y h la altura. Para la energía: E = P × t. Recuerda que la potencia instalada es la máxima posible en condiciones ideales.

Dato importante: España tiene 24 centrales de bombeo: 8 de bombeo puro y 16 mixtas, con más de 4.900 MW de potencia.

Impacto Ambiental y Situación en España

La energía hidráulica tiene efectos ambientales mixtos que debes evaluar críticamente. Los efectos positivos incluyen producción limpia sin emisiones, regulación de caudales para evitar inundaciones y almacenamiento de agua para consumo y riego.

Los efectos negativos son significativos: anegación de terrenos fértiles o pueblos enteros, alteración de vegetación y fauna autóctona. Es un debate constante entre beneficios energéticos y costes ambientales.

España es potencia hidroeléctrica gracias a su orografía abrupta y ríos de montaña. Tiene más de 1.000 centrales con cerca de 20.000 MW de potencia instalada, representando el 25% del total nacional.

La producción española varía enormemente según la pluviosidad: en 1979 (año lluvioso) fue el 45% de la electricidad total, mientras que en 1992 (año seco) solo el 12,7%. Las centrales más importantes incluyen Aldeadávila (1.139 MW) y José María de Oriol (933 MW).

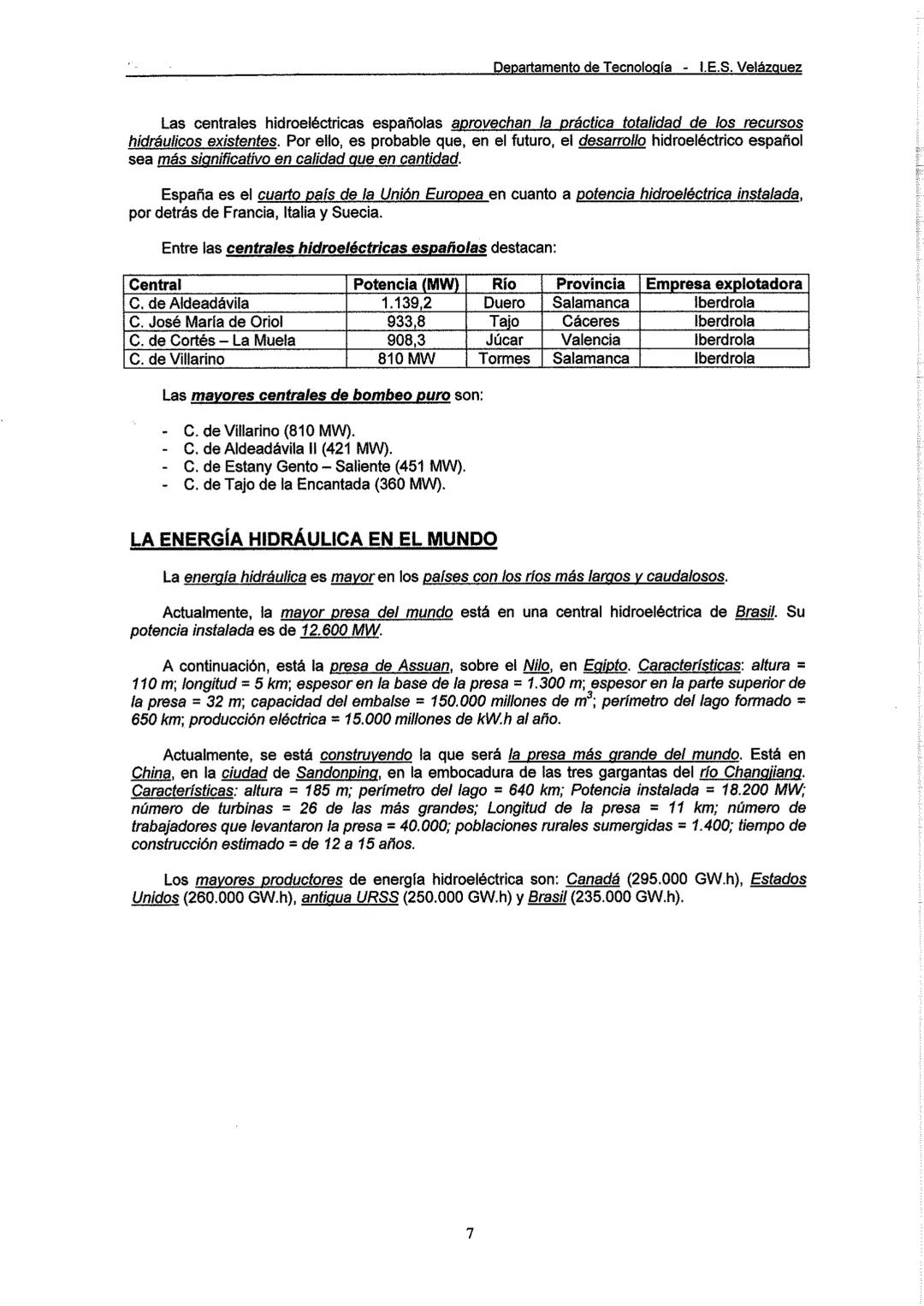

Curiosidad: España aprovecha prácticamente todos sus recursos hidráulicos, por lo que el futuro desarrollo será más en calidad que en cantidad.

Panorama Mundial y Energías Alternativas

A nivel mundial, las mayores centrales están en países con ríos largos y caudalosos. Brasil tiene la mayor presa con 12.600 MW, seguida por la famosa presa de Asuán en Egipto. China construye la futura más grande del mundo con 18.200 MW en las Tres Gargantas.

Los mayores productores mundiales son Canadá (295.000 GW·h), Estados Unidos (260.000 GW·h), antigua URSS (250.000 GW·h) y Brasil (235.000 GW·h). España está bien posicionada pero lejos de estos gigantes.

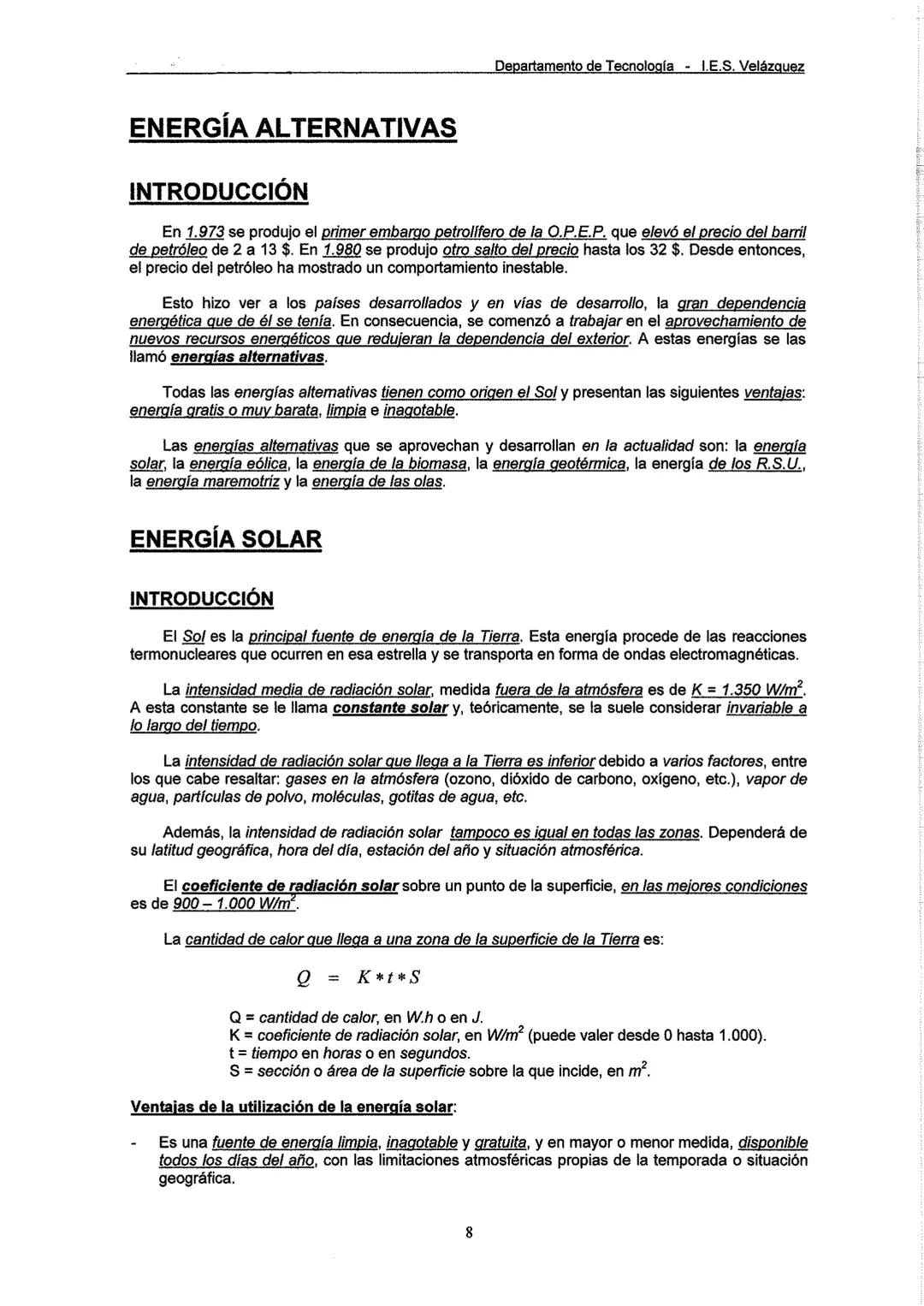

Las energías alternativas surgieron tras las crisis petrolíferas de 1973 y 1980, cuando el precio del barril se disparó de 2$a 32$. Esta inestabilidad mostró la peligrosa dependencia del petróleo y aceleró la búsqueda de alternativas.

Todas las energías alternativas tienen origen solar y comparten ventajas clave: son gratuitas, limpias e inagotables. Incluyen energía solar, eólica, biomasa, geotérmica, RSU, maremotriz y de las olas.

Contexto histórico: Las crisis petrolíferas fueron el catalizador que impulsó definitivamente las energías renovables a nivel mundial.

Fundamentos de la Energía Solar

El Sol es la fuente de energía más poderosa disponible, generando energía mediante reacciones termonucleares que se transporta como ondas electromagnéticas. La constante solar es de 1.350 W/m² fuera de la atmósfera.

En la superficie terrestre, la intensidad se reduce por gases atmosféricos, vapor de agua, polvo y partículas. En las mejores condiciones, el coeficiente de radiación solar alcanza 900-1.000 W/m².

La cantidad de calor que llega se calcula con Q = K × t × S, donde K es el coeficiente de radiación, t el tiempo y S la superficie. Esta fórmula es fundamental para diseñar instalaciones solares.

Las ventajas de la energía solar incluyen ser limpia, inagotable, gratuita y disponible diariamente. Puede alcanzar hasta 3.000°C, permitiendo centrales de alto rendimiento.

Los inconvenientes son su naturaleza aleatoria y dispersa, bajo rendimiento actual $5-10$, imposibilidad de almacenamiento directo y elevado coste de instalación. Estos factores limitan su uso masivo actual.

Dato clave: La energía solar puede generar temperaturas superiores a las de muchos procesos industriales, abriendo posibilidades increíbles.

Aplicaciones y Colectores Solares

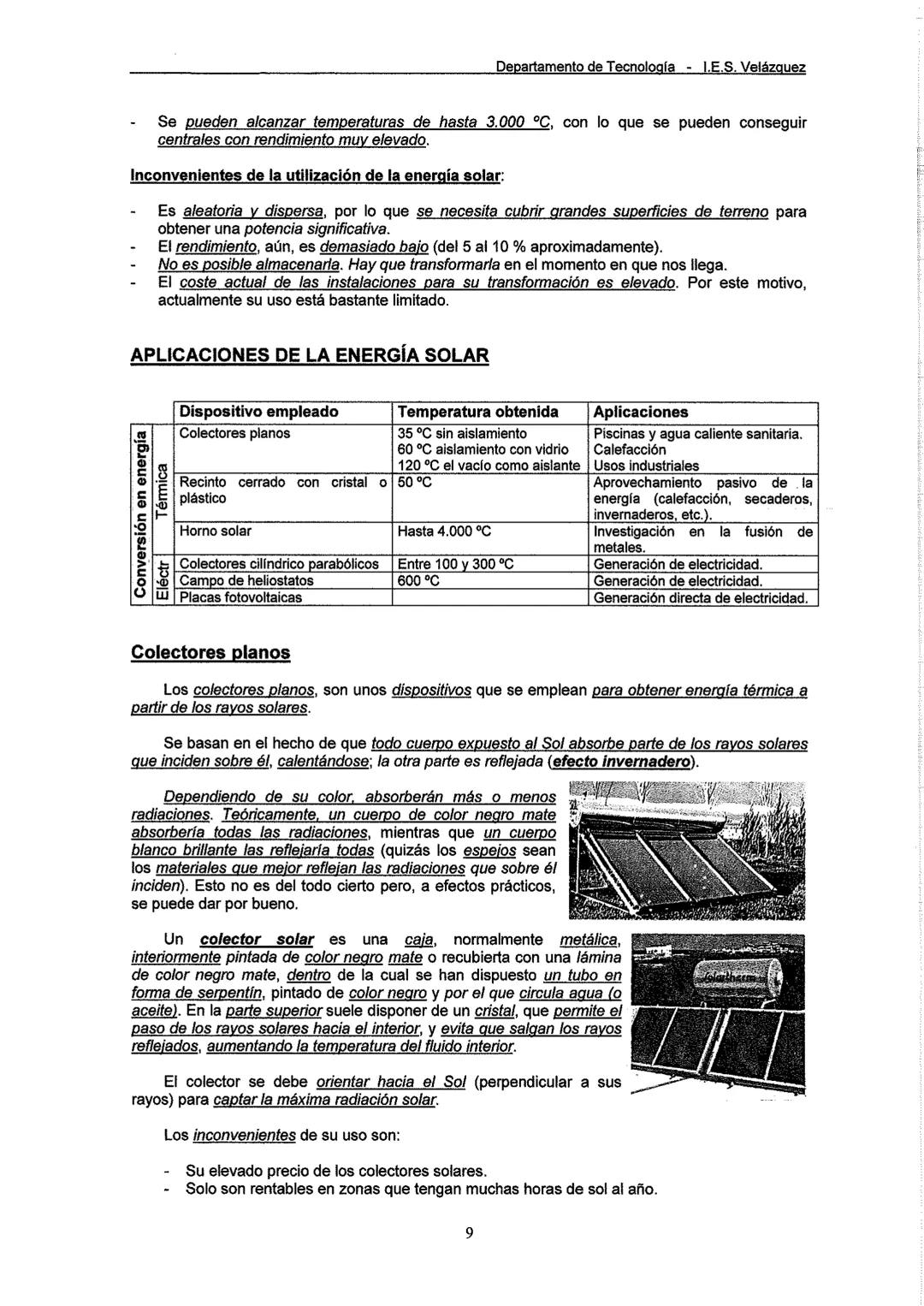

La energía solar térmica tiene aplicaciones fascinantes según la temperatura alcanzada. Los colectores planos sin aislamiento llegan a 35°C para piscinas, con aislamiento de vidrio alcanzan 60°C para calefacción, y con vacío llegan a 120°C para usos industriales.

Los hornos solares pueden alcanzar hasta 4.000°C para investigación en fusión de metales. Los colectores cilíndrico-parabólicos generan entre 100-600°C para electricidad, mientras los campos de heliostatos superan los 600°C.

Los colectores planos funcionan por el efecto invernadero: absorben radiación solar (especialmente los de color negro mate) y retienen el calor con cristales superiores. El fluido circulante (agua o aceite) se calienta en serpentines internos.

Existen tres tipos según temperatura: hasta 35°C (sin cristal), hasta 60°C (con cristal y aislamiento) y hasta 120°C (con vacío como aislante). Cada tipo se adapta a necesidades específicas.

Principio básico: Los cuerpos negros mate absorben máxima radiación, mientras los blancos brillantes la reflejan. ¡La física del color aplicada!

Sistemas de Calentamiento Solar

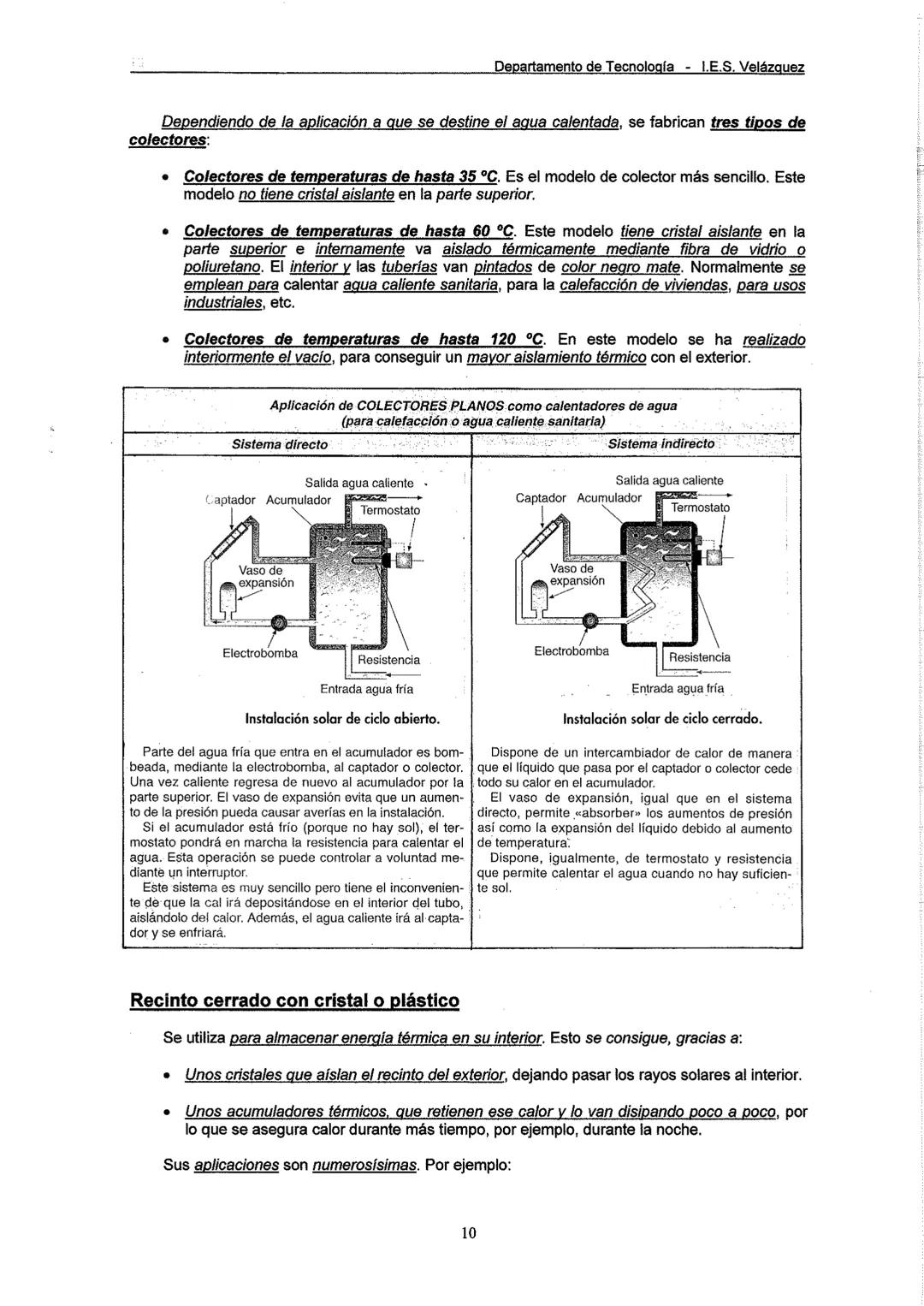

Los sistemas de calentamiento solar se dividen en directos e indirectos. El sistema directo es más simple: parte del agua fría se bombea al colector, se calienta y regresa al acumulador por la parte superior.

El sistema indirecto usa un intercambiador de calor donde el líquido del colector cede su calor al agua del acumulador sin mezclarse. Este sistema evita que la cal se deposite en el colector y protege mejor la instalación.

Ambos sistemas incluyen componentes esenciales: acumulador (almacena agua caliente), vaso de expansión (absorbe aumentos de presión), termostato y resistencia eléctrica (para días sin sol), y electrobomba (circula el fluido).

Los recintos cerrados con cristal o plástico aprovechan el efecto invernadero para calefacción pasiva. Incorporan acumuladores térmicos que retienen calor durante el día y lo liberan gradualmente por la noche.

Las aplicaciones son numerosísimas: invernaderos, secaderos, calefacción de viviendas, agua caliente sanitaria y procesos industriales de baja temperatura.

Ventaja del sistema indirecto: Evita la acumulación de cal en el colector y permite usar anticongelante en el circuito primario.
