Guía Completa de Sistemas Neumáticos y Tecnología Industrial II

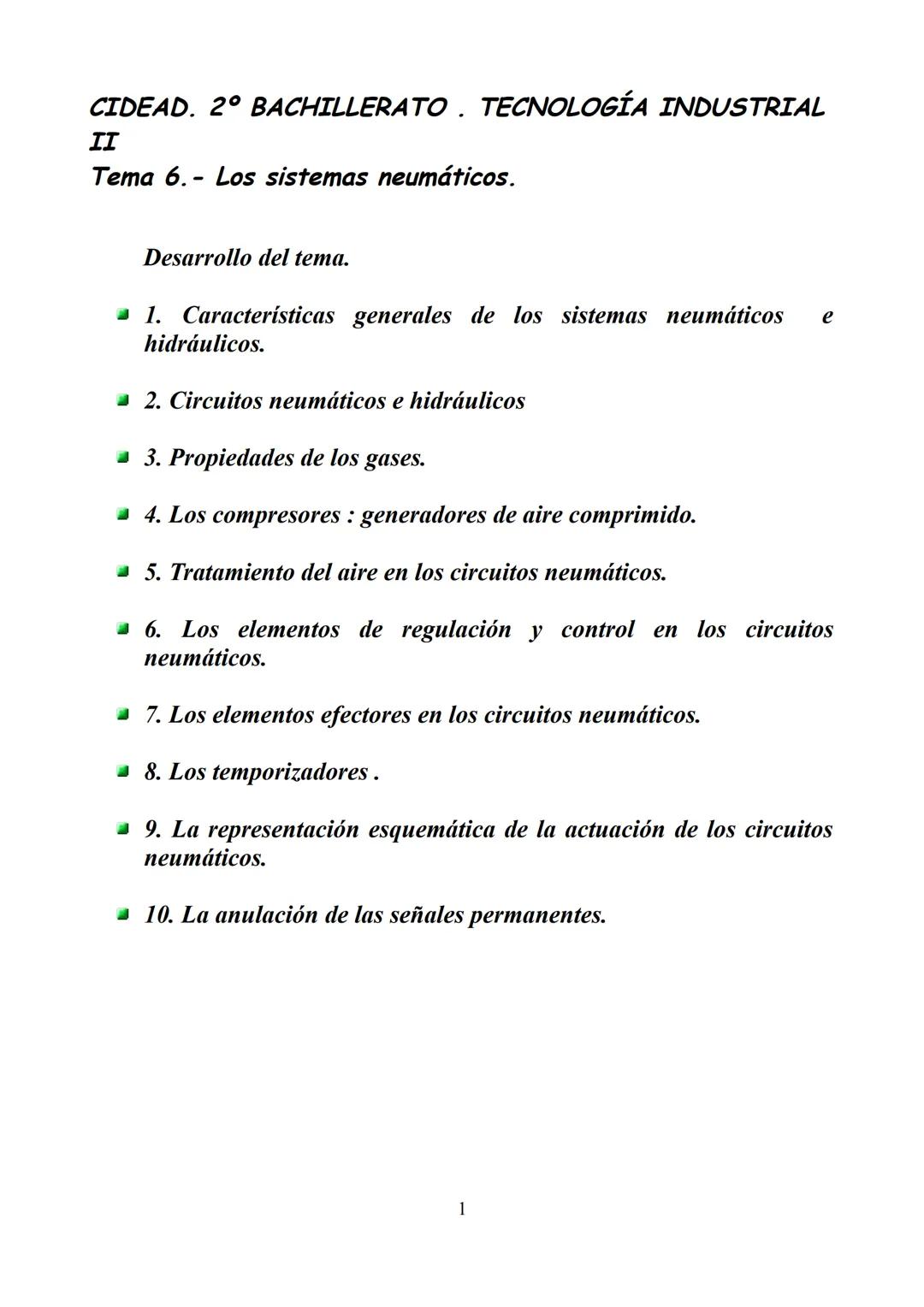

Contenido del Tema: Sistemas Neumáticos

Este tema te va a llevar por un viaje completo desde lo más básico hasta los circuitos más complejos de sistemas neumáticos. Empezarás conociendo qué diferencia hay entre la neumática y la hidráulica, luego te meterás de lleno con los gases y sus propiedades.

Después viene la parte más práctica: cómo se genera el aire comprimido con los compresores, cómo se trata ese aire para que esté perfecto, y todos los elementos que controlan los circuitos. Por último, verás cómo funcionan los actuadores (que son los que hacen el trabajo de verdad) y cómo se representa todo esto en esquemas.

💡 Consejo: Este tema es súper práctico, así que intenta visualizar cada componente funcionando mientras estudias.

Características Generales y Propiedades del Aire

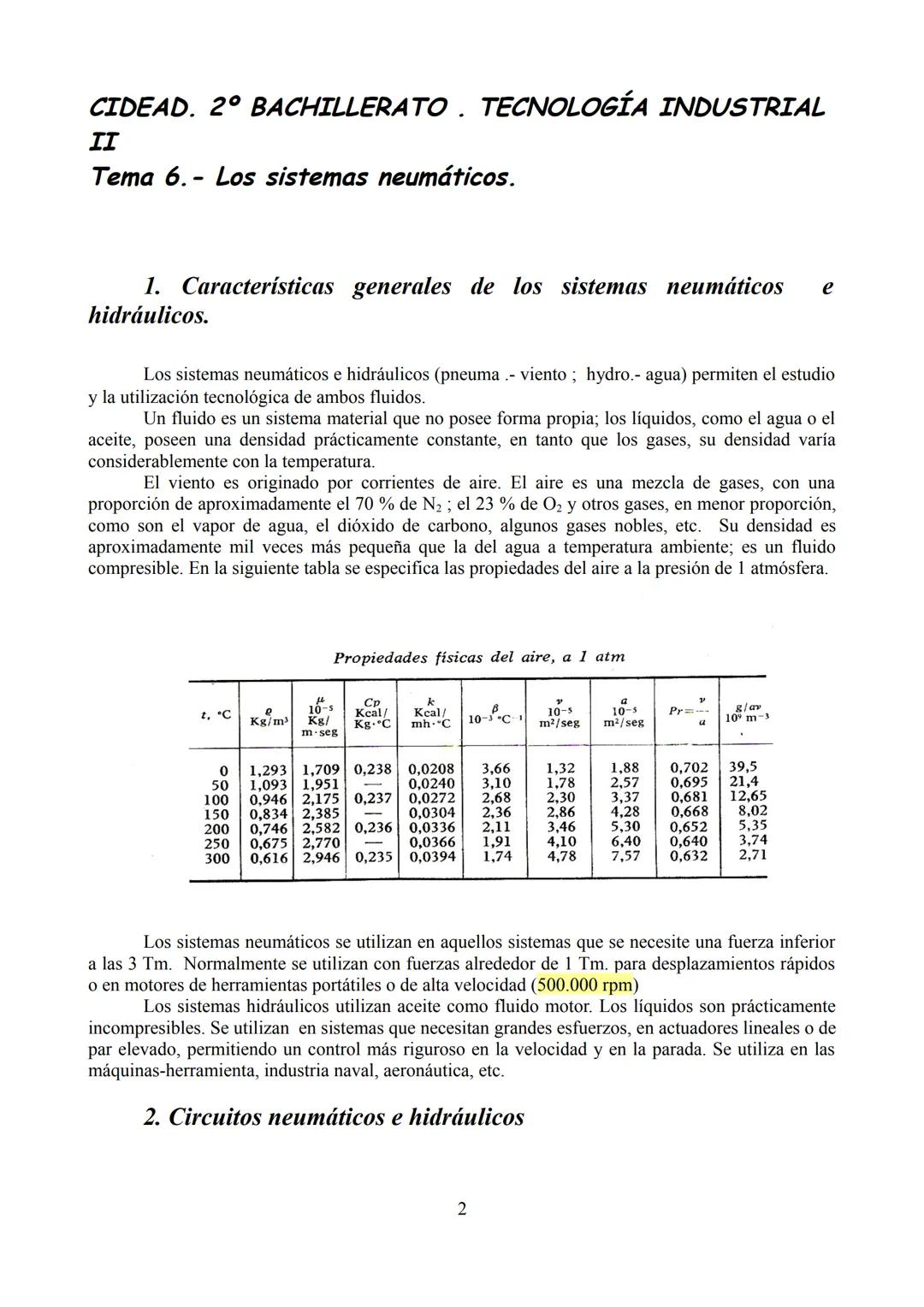

La neumática usa aire comprimido (pneuma = viento en griego) mientras que la hidráulica usa líquidos como el aceite. El aire está hecho principalmente de 70% nitrógeno y 23% oxígeno, y es mil veces menos denso que el agua.

Los sistemas neumáticos son perfectos para fuerzas menores a 3 toneladas y movimientos súper rápidos. Los encuentras en herramientas portátiles que pueden llegar hasta 500.000 rpm. En cambio, los sistemas hidráulicos se usan cuando necesitas fuerzas brutales y control preciso, como en máquinas-herramienta o barcos.

El aire es un fluido compresible, lo que significa que puedes "apretarlo" para almacenar energía. Su densidad cambia mucho con la temperatura, algo que no pasa con los líquidos.

💡 Recuerda: Neumática = fuerzas pequeñas pero rápidas. Hidráulica = fuerzas enormes pero controladas.

Elementos de los Circuitos y Propiedades de los Gases

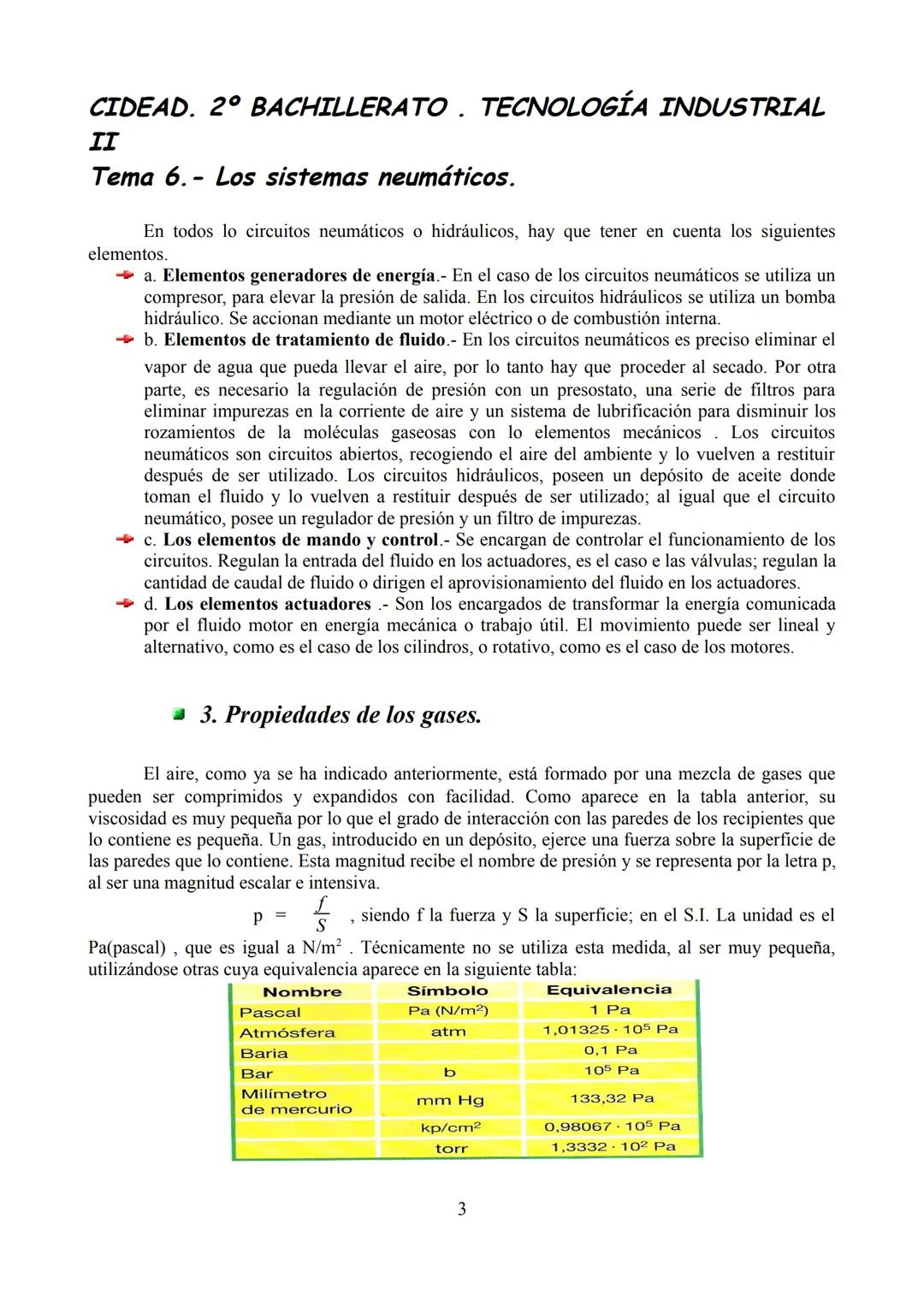

Todo circuito neumático tiene cuatro elementos clave: generadores de energía (compresores), elementos de tratamiento (filtros, reguladores), elementos de control (válvulas) y actuadores (cilindros, motores).

La presión es la fuerza que ejerce el aire sobre las paredes del recipiente que lo contiene. Se mide en varias unidades: pascales (muy pequeños), bares (más prácticos), atmósferas o kg/cm². Una atmósfera equivale a la presión de una columna de mercurio de 76 cm de altura.

Los gases siguen leyes fundamentales: Ley de Boyle-Mariotte (si reduces volumen, aumenta presión), Ley de Gay-Lussac (a más temperatura, más volumen) y Ley de Charles (a más temperatura, más presión). Estas leyes te ayudan a predecir cómo se comportará el aire en tus circuitos.

💡 Dato curioso: La presión atmosférica equivale al peso de una columna de agua de más de 10 metros de altura.

Ecuaciones de Gases y Caudal

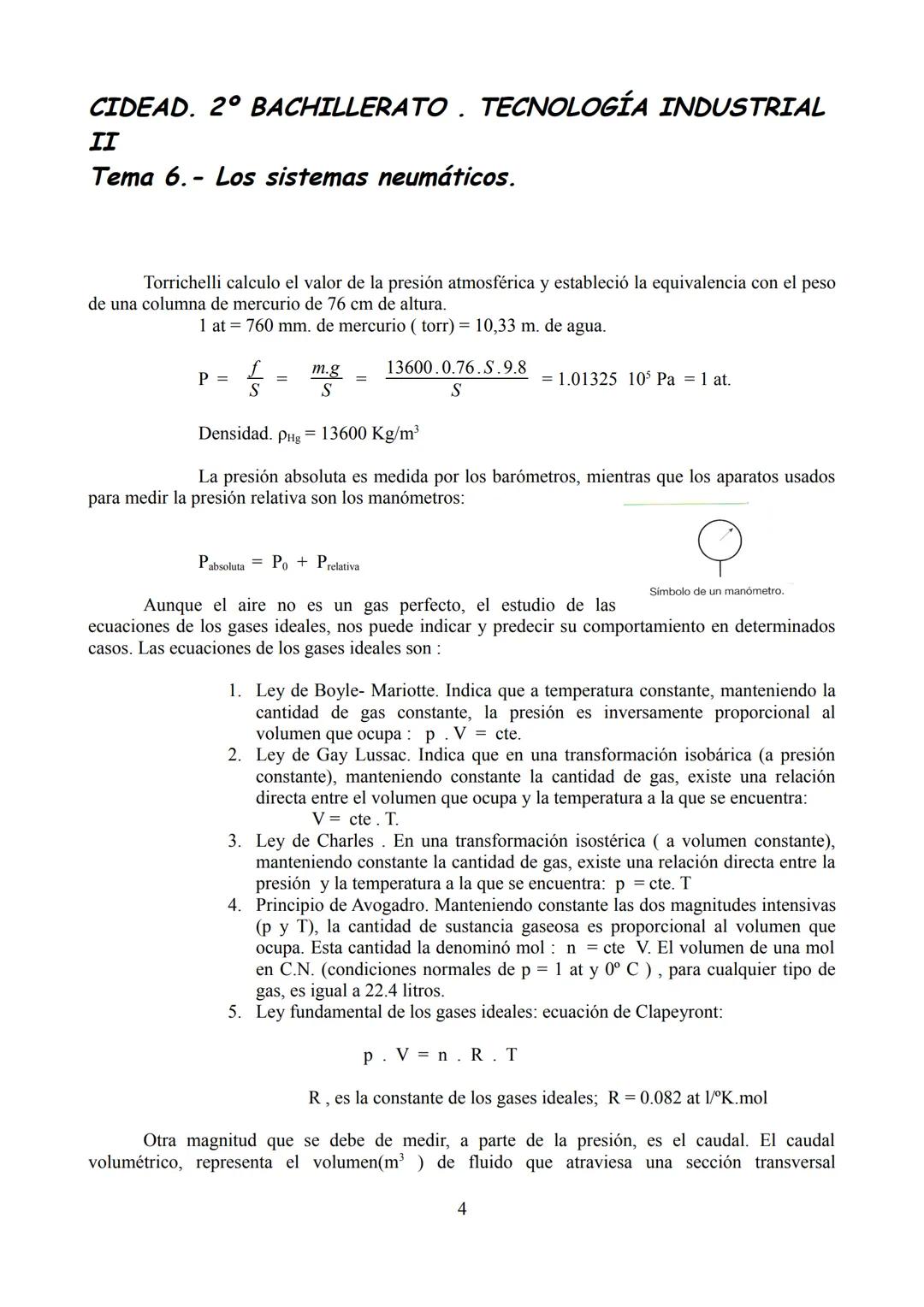

La ecuación fundamental de los gases ideales es p·V = n·R·T, donde p es presión, V volumen, n cantidad de gas, R constante universal y T temperatura. Aunque el aire no es un gas perfecto, esta ecuación te da una idea bastante buena de su comportamiento.

El caudal volumétrico es súper importante: te dice cuánto aire pasa por una tubería en un tiempo determinado. Se calcula como Q = V/t = v·S (velocidad × sección). Lo normal es medirlo en m³/hora o litros/minuto.

Para usar estas fórmulas correctamente, tienes que distinguir entre presión absoluta (la real, medida desde el vacío absoluto) y presión relativa (la que miden los manómetros normales). La presión absoluta = presión atmosférica + presión relativa.

💡 Tip de examen: Siempre revisa si te piden presión absoluta o relativa, es un error típico confundirlas.

Compresores: Tipos y Funcionamiento

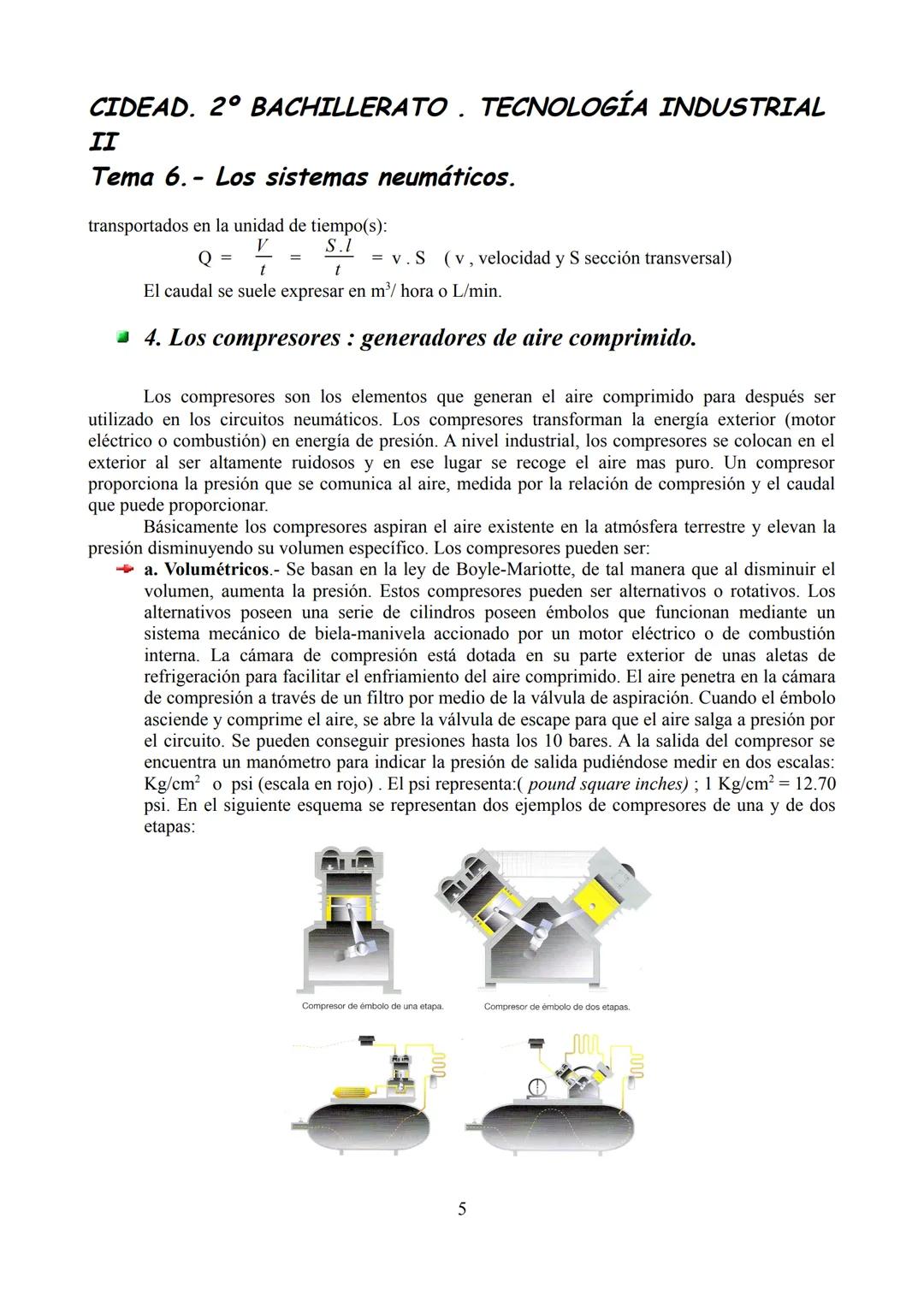

Los compresores son el corazón de cualquier sistema neumático. Transforman energía mecánica (de un motor) en energía de presión del aire. Hay dos tipos principales: volumétricos y dinámicos.

Los compresores volumétricos funcionan reduciendo el volumen del aire (Ley de Boyle-Mariotte). Los alternativos usan émbolos como los motores de coche, mientras que los rotativos usan paletas o tornillos que giran comprimiendo el aire. Pueden llegar hasta 10 bares de presión.

Los compresores dinámicos aceleran el aire y luego lo frenan bruscamente en un difusor, convirtiendo velocidad en presión. Son ideales cuando necesitas mucho caudal pero no tanta presión.

Todos llevan un presostato que enciende y apaga el motor automáticamente, un manómetro para ver la presión y una válvula de seguridad por si algo va mal.

💡 Importante: 1 kg/cm² = 12.70 psi. Esta conversión sale mucho en los problemas.

Compresores Rotativos y Dinámicos

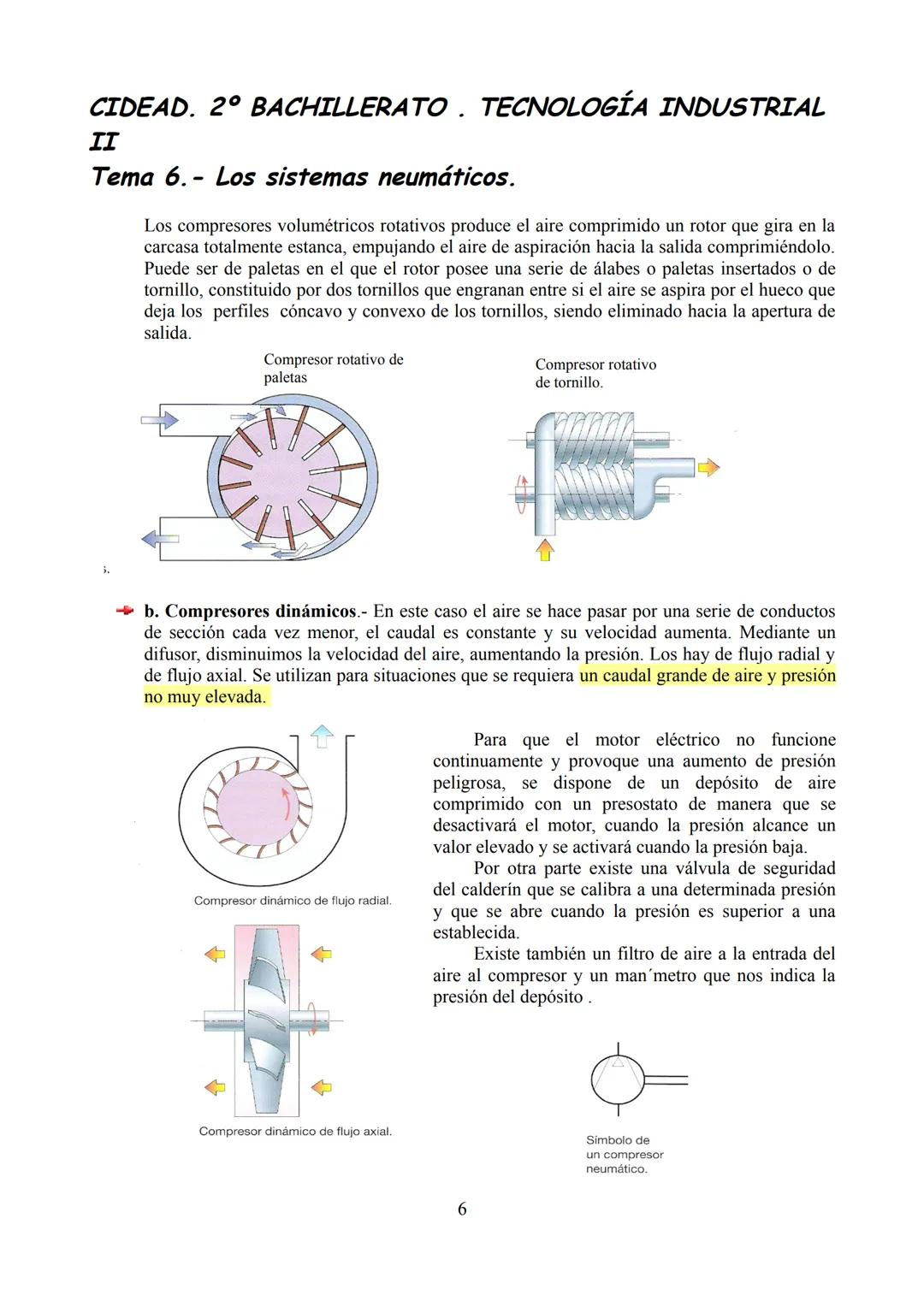

Los compresores rotativos de paletas tienen un rotor excéntrico con paletas que se deslizan creando cámaras variables. Cuando la cámara se hace pequeña, comprime el aire. Los de tornillo usan dos tornillos que engranan, atrapando aire entre sus perfiles y comprimiéndolo hacia la salida.

Los compresores dinámicos pueden ser de flujo radial (el aire entra por el centro y sale por los lados) o axial (el aire entra y sale en línea recta). No comprimen mecánicamente sino que usan la energía cinética del aire.

El sistema completo incluye un depósito que almacena aire comprimido, evitando que el compresor trabaje constantemente. El presostato controla automáticamente el arranque y parada según la demanda.

La relación de compresión te dice cuánto se ha comprimido el aire: es el volumen inicial dividido por el volumen final.

💡 Recuerda: Volumétricos = alta presión, poco caudal. Dinámicos = mucha caudal, poca presión.

Regulación de Compresores

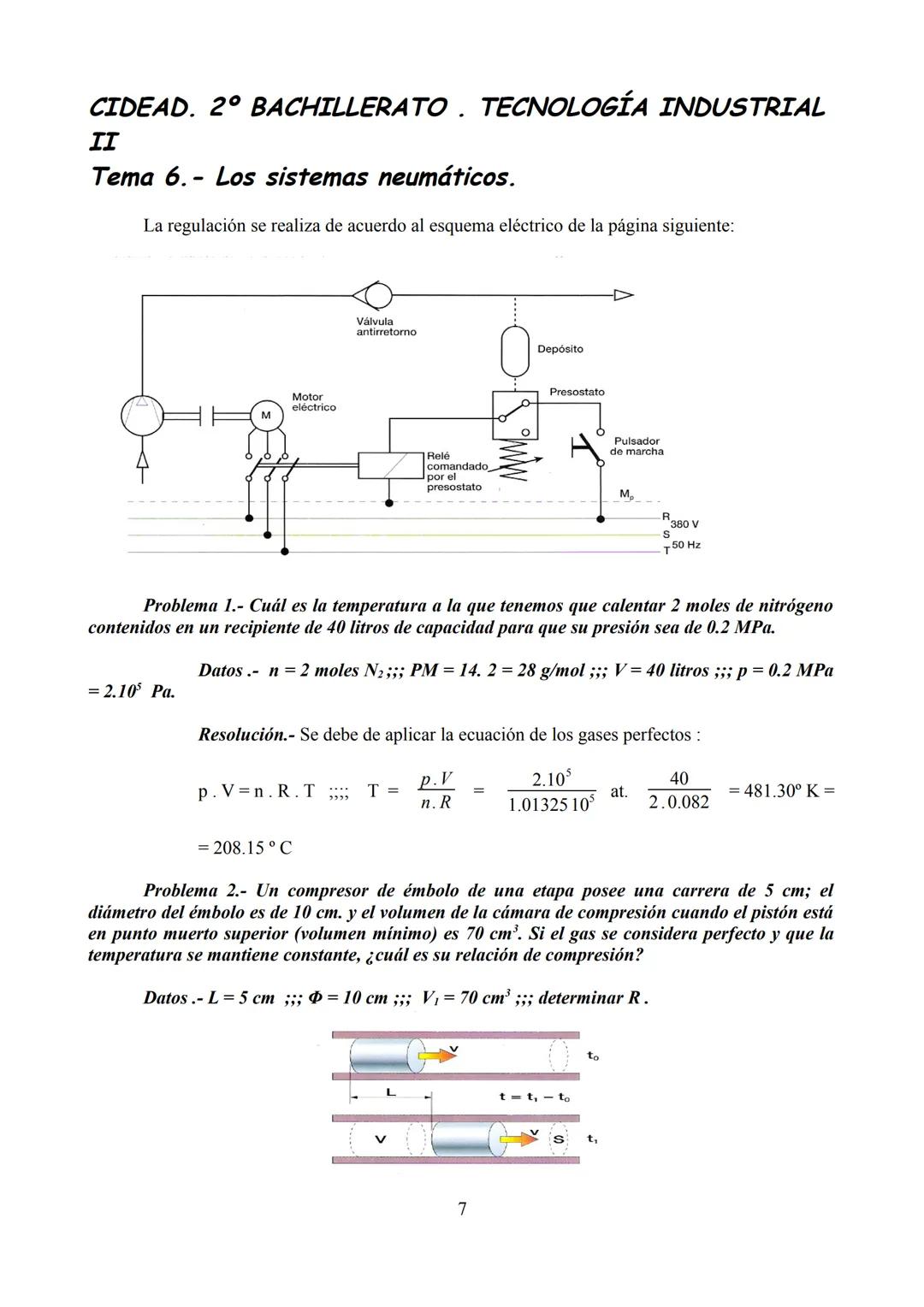

La regulación eléctrica del compresor es automática y funciona con un presostato conectado al motor. Cuando la presión del depósito baja del mínimo establecido, se activa el contacto y arranca el motor. Cuando llega al máximo, se desconecta automáticamente.

Este sistema evita que el motor funcione continuamente, lo que sería un desperdicio de energía y podría ser peligroso por sobrepresión. También protege el compresor del desgaste excesivo.

El esquema eléctrico básico incluye el motor del compresor, el presostato como interruptor automático, y los elementos de protección necesarios. Es un sistema simple pero muy efectivo.

💡 Consejo práctico: Siempre verifica que el presostato esté bien calibrado - es la clave de todo el sistema.

Tratamiento del Aire: Filtros

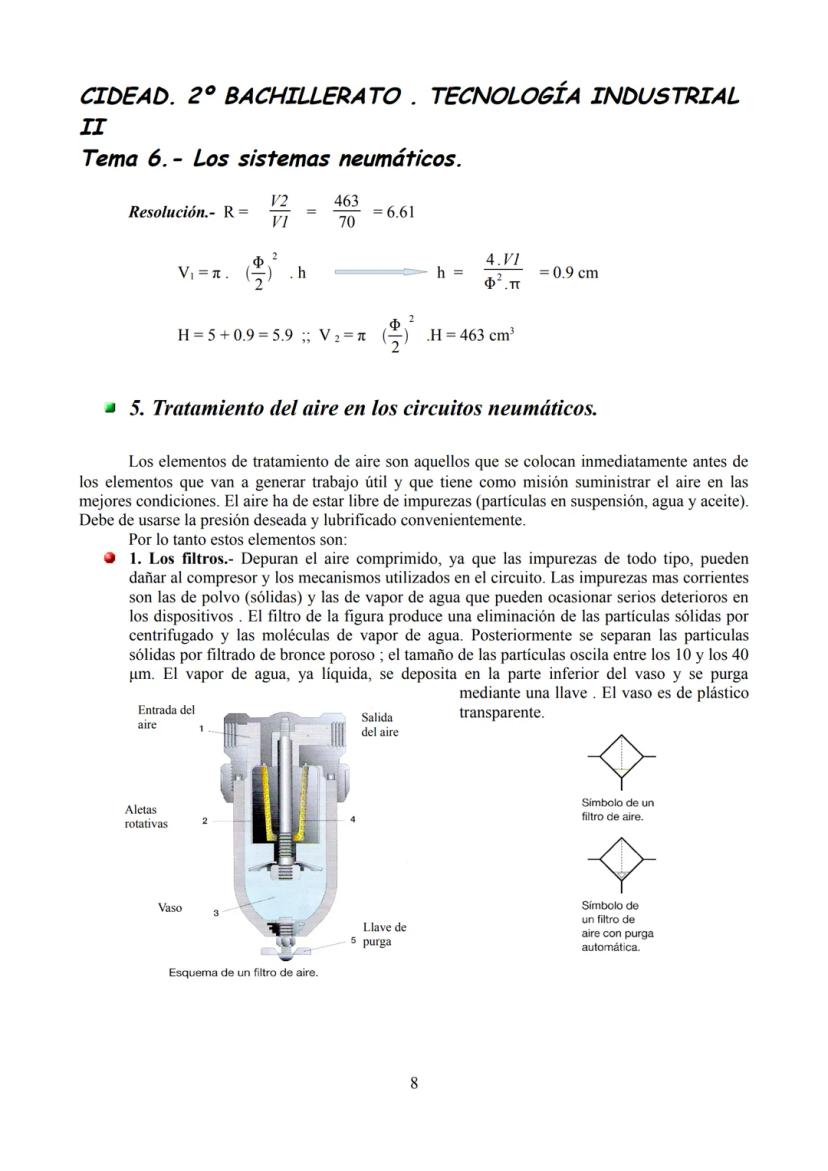

El tratamiento del aire es fundamental porque el aire del ambiente no está limpio ni en las condiciones ideales. Necesitas elimintar impurezas, controlar la presión y lubricar las piezas móviles.

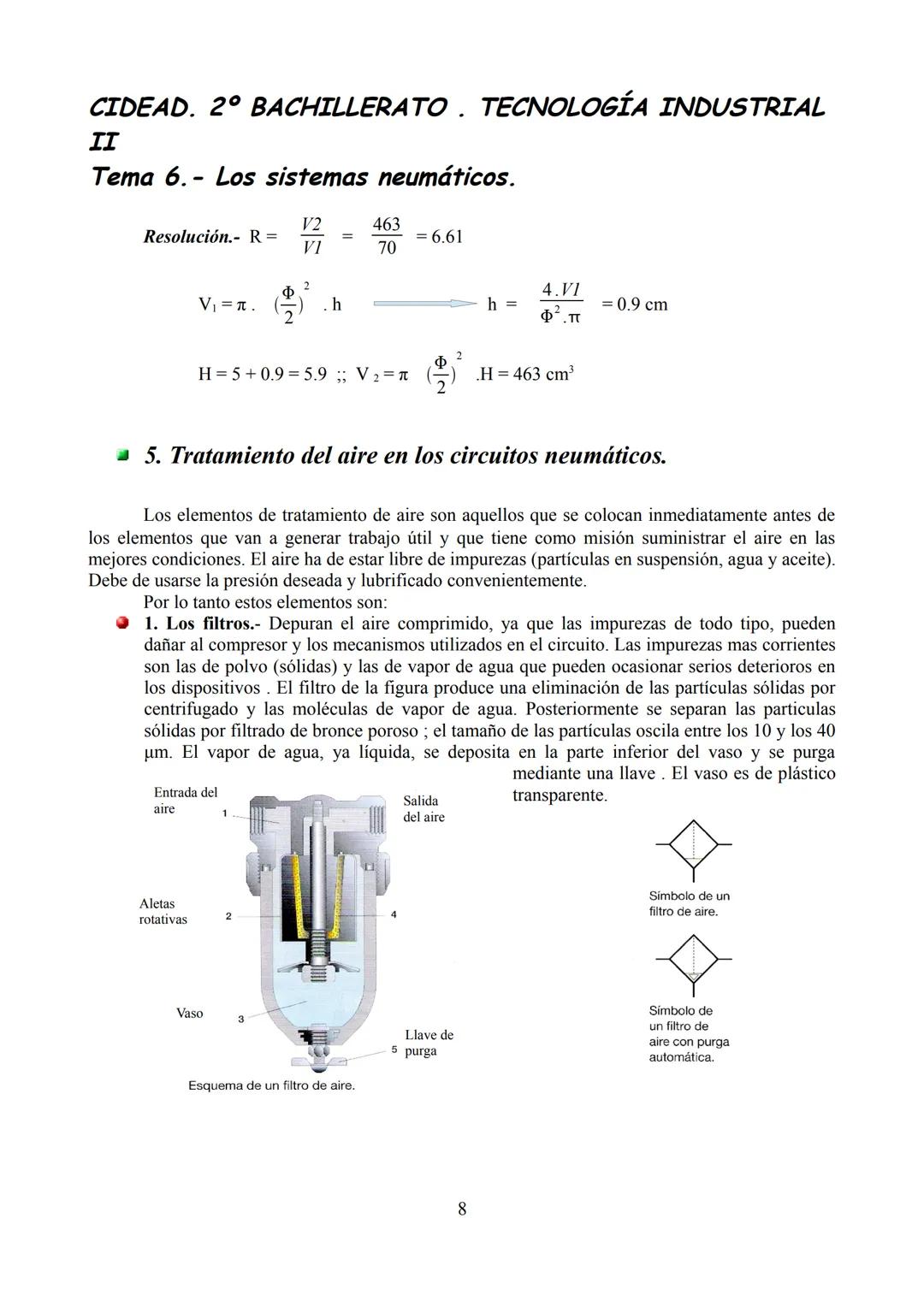

Los filtros son el primer paso y eliminan partículas sólidas y vapor de agua por centrifugado. El aire entra y gira por unas aletas, haciendo que las partículas pesadas se vayan a las paredes por fuerza centrífuga. Después pasa por un filtro de bronce poroso que atrapa partículas de 10-40 micras.

El agua condensada se acumula en el vaso transparente de abajo y se elimina con una llave de purga (manual) o un sistema automático. Es súper importante hacer esta purga regularmente porque el agua daña mucho los componentes.

💡 Mantenimiento clave: Si no purgas regularmente el agua, tus actuadores se estropearán rápidamente.

Reguladores de Presión y Lubricadores

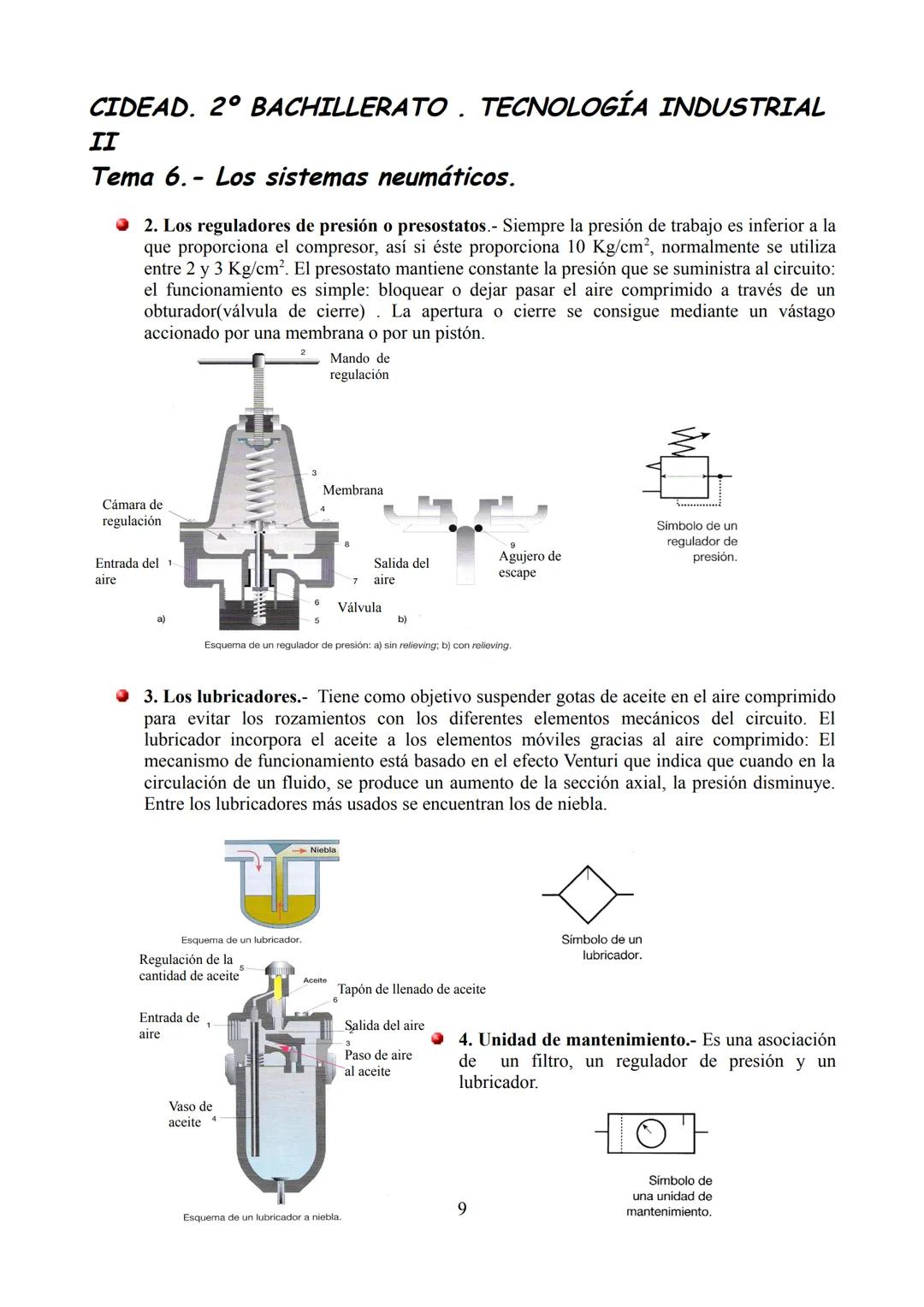

Los reguladores de presión (presostatos) mantienen constante la presión de trabajo, que siempre es menor que la del compresor. Si tienes 10 kg/cm² del compresor, normalmente trabajas con 2-3 kg/cm².

Funcionan con una membrana que siente la presión de salida. Cuando baja, se abre la válvula y deja pasar más aire. Cuando sube, se cierra. Los hay "sin relieving" (solo regulan hacia abajo) y "con relieving" (también pueden purgar exceso de presión).

Los lubricadores añaden gotitas de aceite al aire usando el efecto Venturi: cuando el aire pasa por una zona estrecha, su velocidad aumenta y su presión baja, aspirando aceite del depósito. Esto evita el desgaste de las piezas móviles.

La unidad de mantenimiento combina filtro + regulador + lubricador en un solo conjunto compacto.

💡 Orden correcto: Siempre filtro → regulador → lubricador. Si cambias el orden, no funciona bien.

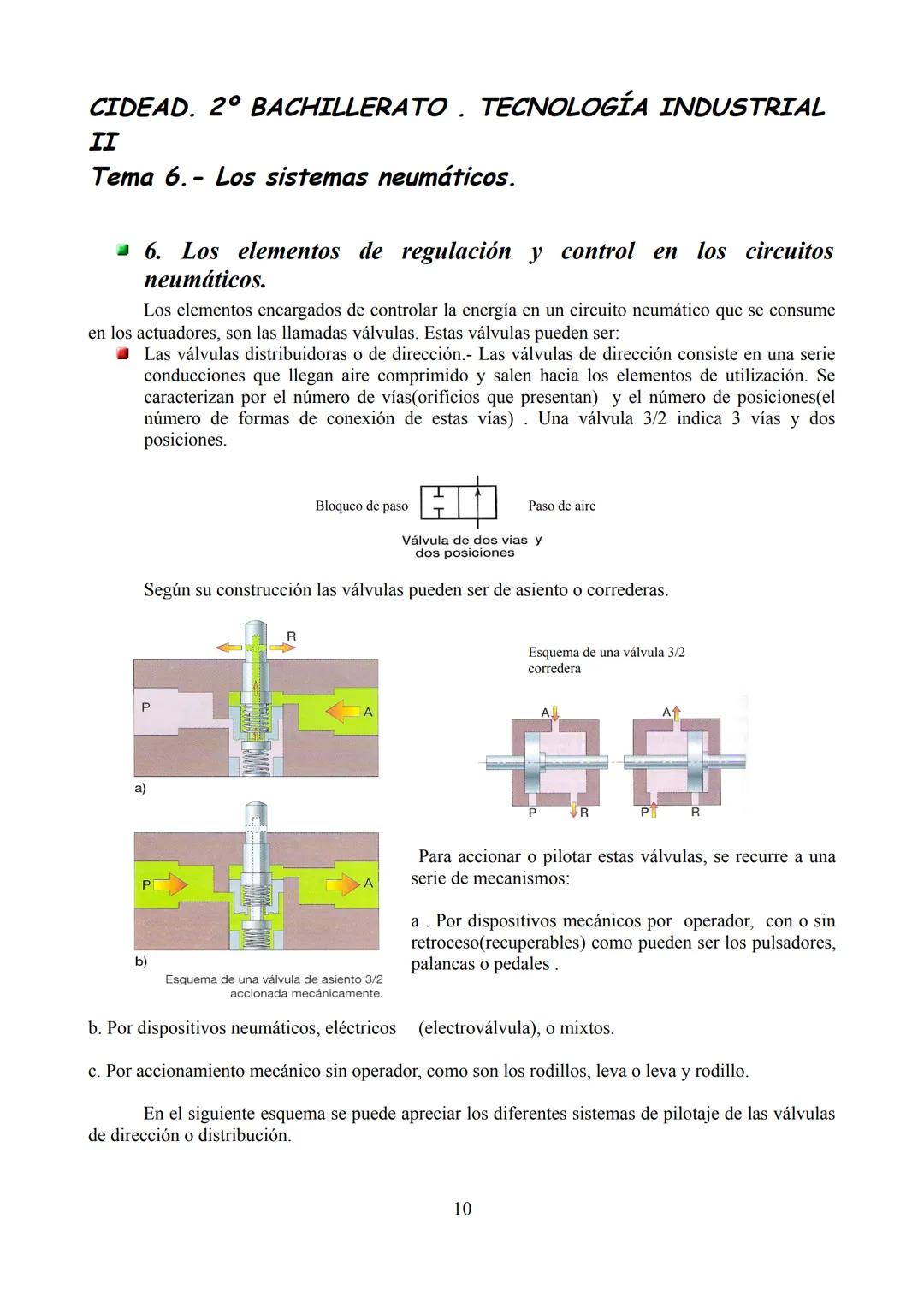

Válvulas de Control y Dirección

Las válvulas son los elementos que controlan hacia dónde va el aire y cuándo. Las válvulas distribuidoras o de dirección dirigen el flujo de aire hacia los actuadores.

Se clasifican por número de vías (conexiones) y número de posiciones (formas de conectar esas vías). Una válvula 3/2 tiene 3 vías y 2 posiciones. Las vías típicas son: P (presión), A y B (trabajo), R (retorno).

Según construcción pueden ser de asiento (una bola o cono cierra el paso) o correderas (un pistón deslizante conecta los conductos). Las de corredera son más comunes en neumática.

Para accionar las válvulas tienes opciones manuales (pulsadores, palancas), neumáticas (piloto neumático), eléctricas (electroválvulas) o mecánicas automáticas (rodillos, levas).

💡 Nomenclatura: Aprende bien la simbología porque es universal y sale mucho en esquemas de examen.
