Guía de Acotación para 2º ESO - Elementos y Normas

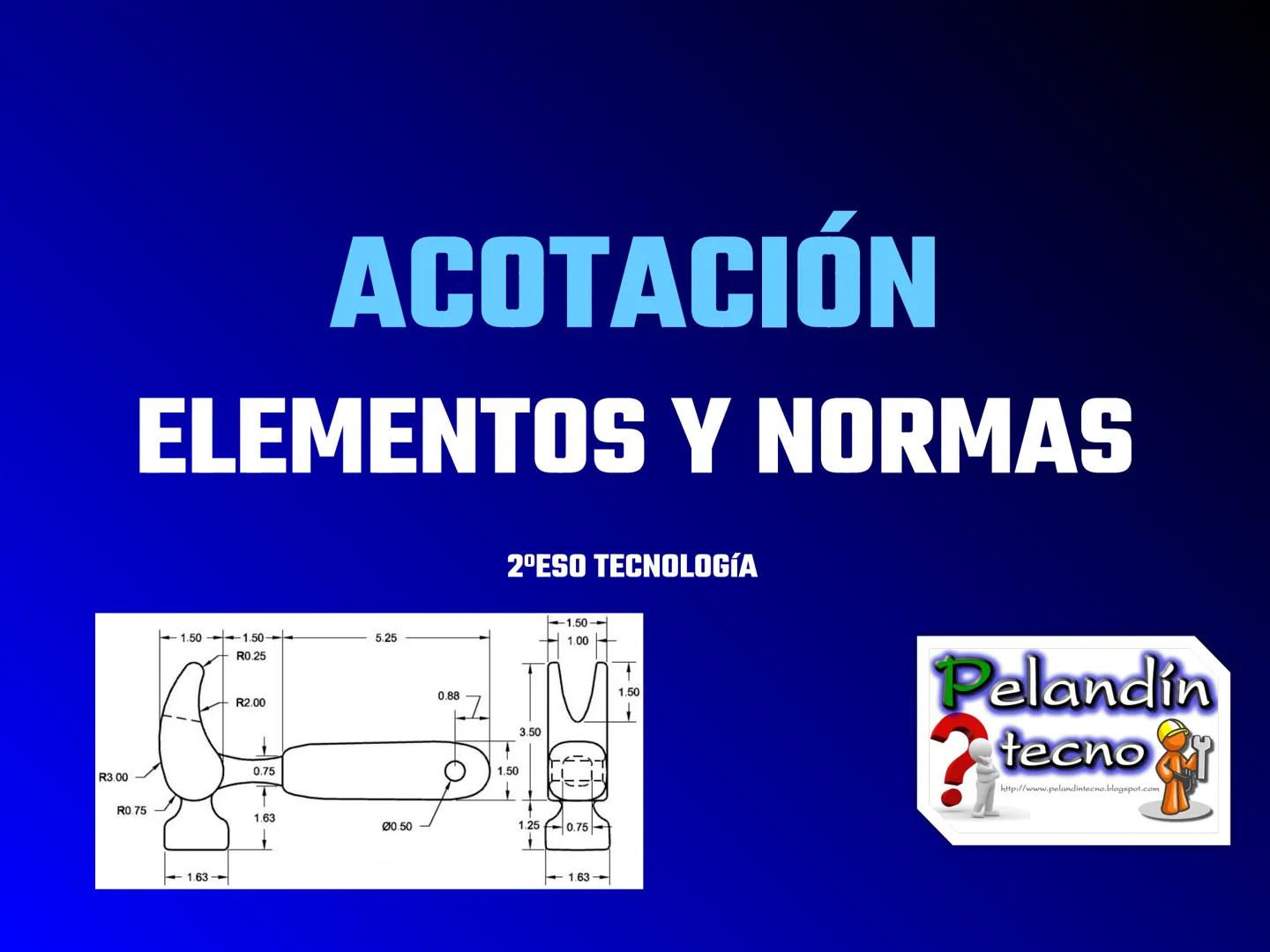

Ejemplo de Acotación Técnica

¡Mira este ejemplo real de cómo se ve un dibujo técnico acotado! En esta imagen puedes ver todas las medidas necesarias para fabricar una pieza: desde los radios (R3.00, R0.75) hasta las distancias lineales (1.50, 3.50, etc.).

Fíjate que cada medida está colocada de forma precisa y ordenada. No hay medidas que falten ni que sobren - solo las justas y necesarias para construir el objeto.

💡 Dato curioso: Los números con "R" delante indican radios de curvas, mientras que los números solos son distancias en línea recta.

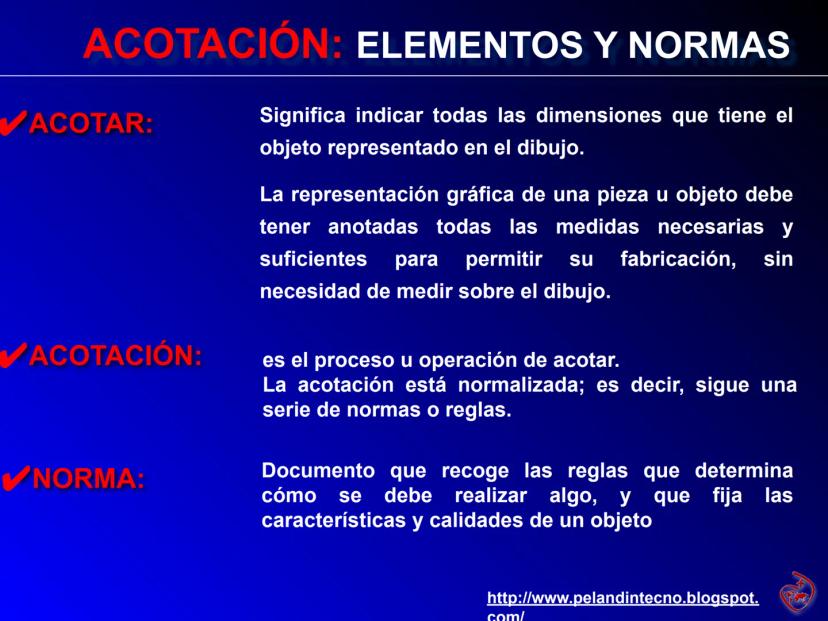

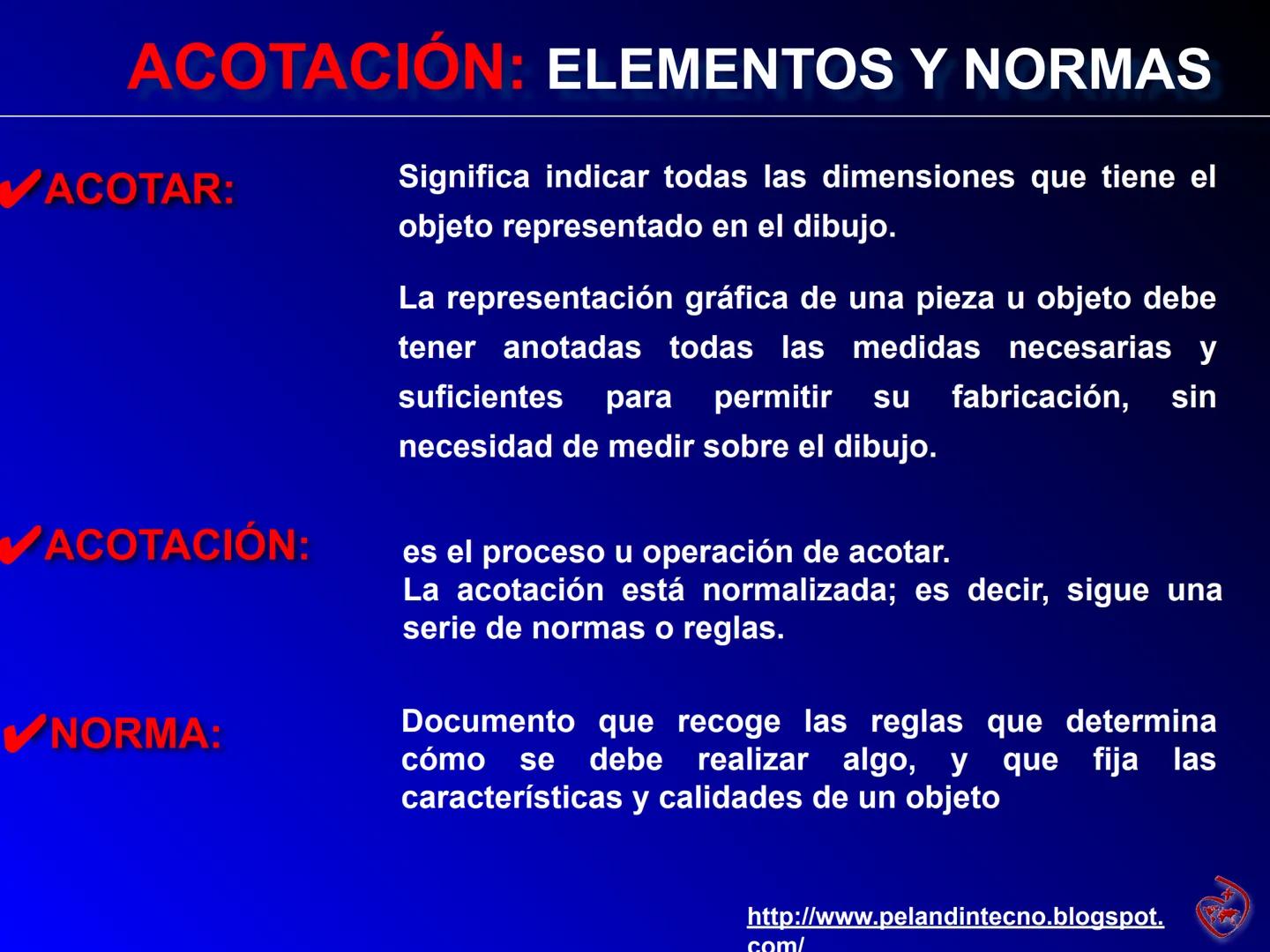

Conceptos Básicos de la Acotación

Acotar significa indicar todas las dimensiones que tiene un objeto en el dibujo. Es como poner todas las "instrucciones de medida" para que cualquiera pueda fabricar esa pieza exactamente igual.

La acotación es el proceso completo de añadir estas medidas al dibujo. No puedes hacerlo como quieras - existe un sistema de normas que todo el mundo debe seguir.

Las normas son como las reglas de un juego: documentos que explican exactamente cómo se debe hacer la acotación. Gracias a estas reglas, un técnico de España puede entender perfectamente un plano hecho en Japón.

⚡ Importante: Un plano bien acotado no necesita que midas nada sobre el papel - todas las medidas reales ya están escritas.

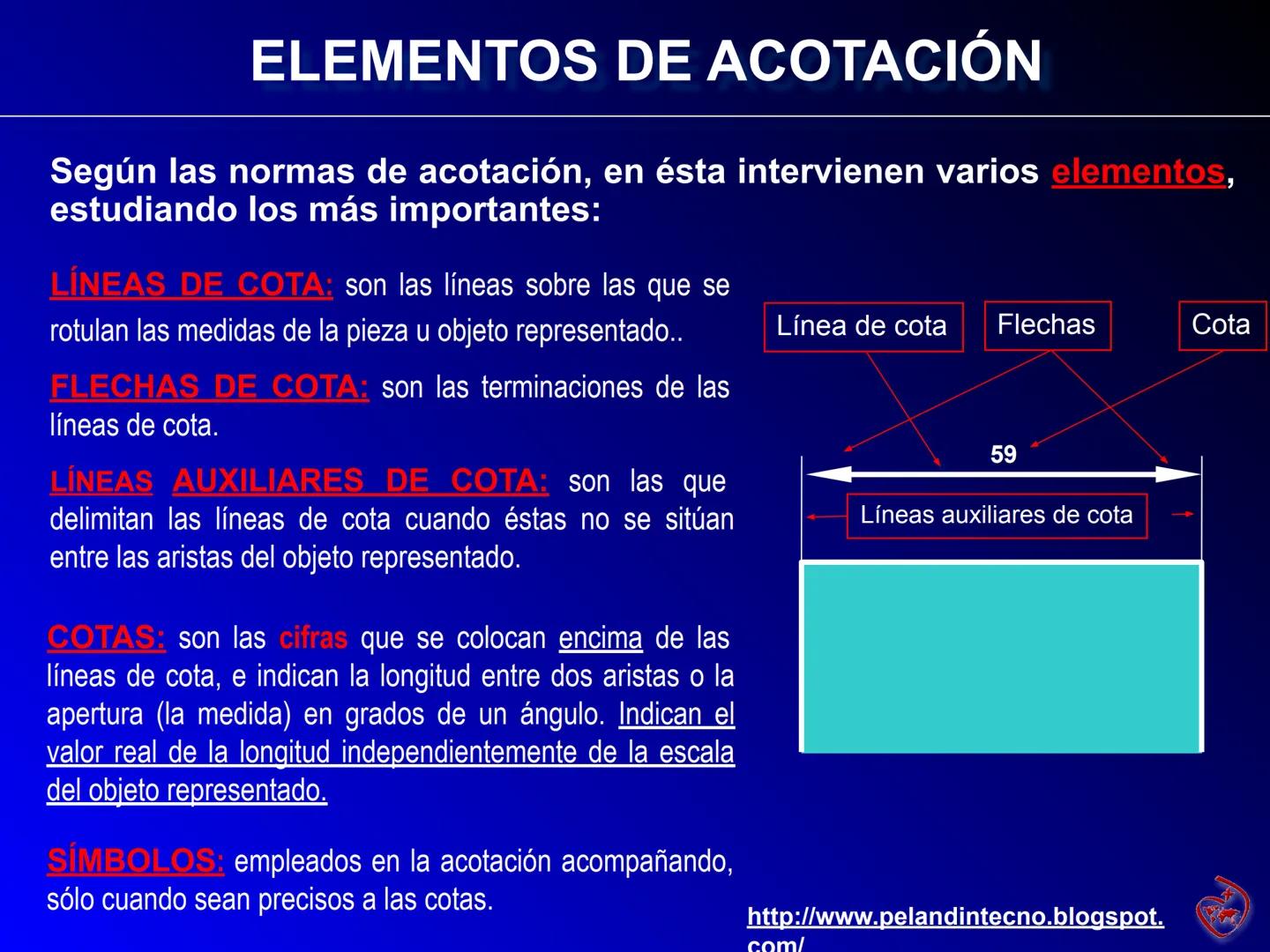

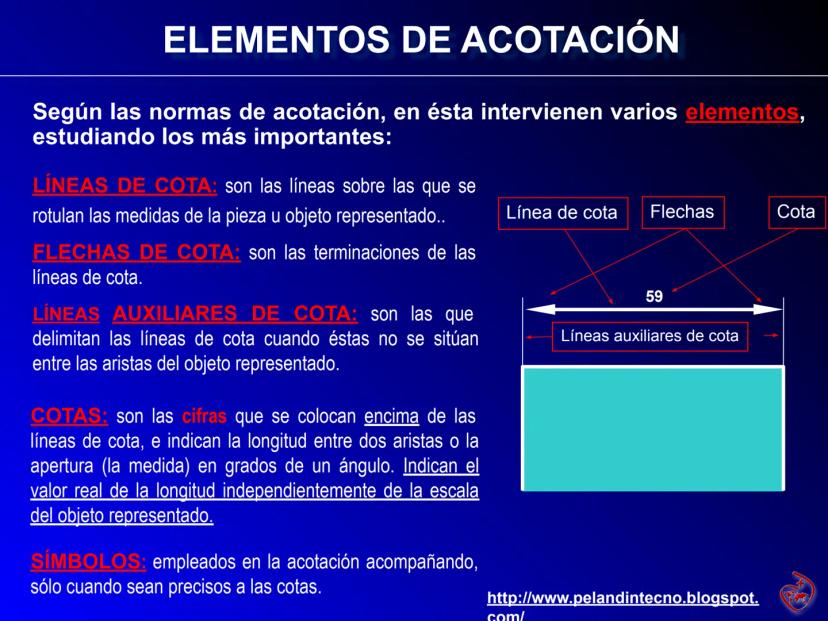

Los 5 Elementos Clave de la Acotación

Todo sistema de acotación tiene cinco elementos que trabajan juntos como un equipo. Conocerlos te ayudará a leer y hacer planos técnicos como un profesional.

Las líneas de cota son donde van escritas las medidas. Las flechas de cota marcan los extremos de estas líneas, como si señalaran "desde aquí hasta aquí". Las líneas auxiliares ayudan cuando la medida no cabe entre las aristas del objeto.

Las cotas son las cifras que indican el valor real de cada medida, independientemente del tamaño del dibujo. Los símbolos acompañan a las cotas cuando necesitas información extra, como indicar que es un diámetro o un radio.

🎯 Truco: Piensa en estos elementos como los ingredientes de una receta - necesitas todos para que funcione bien.

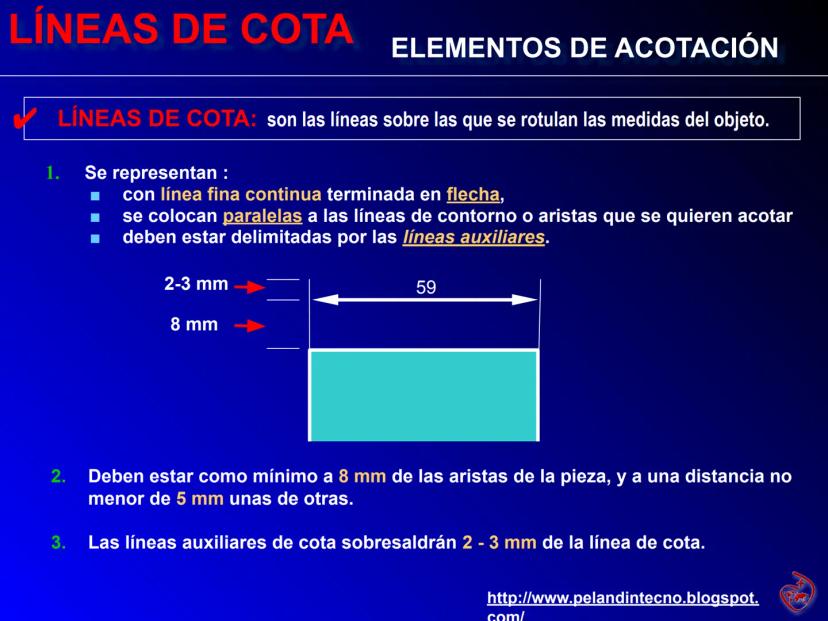

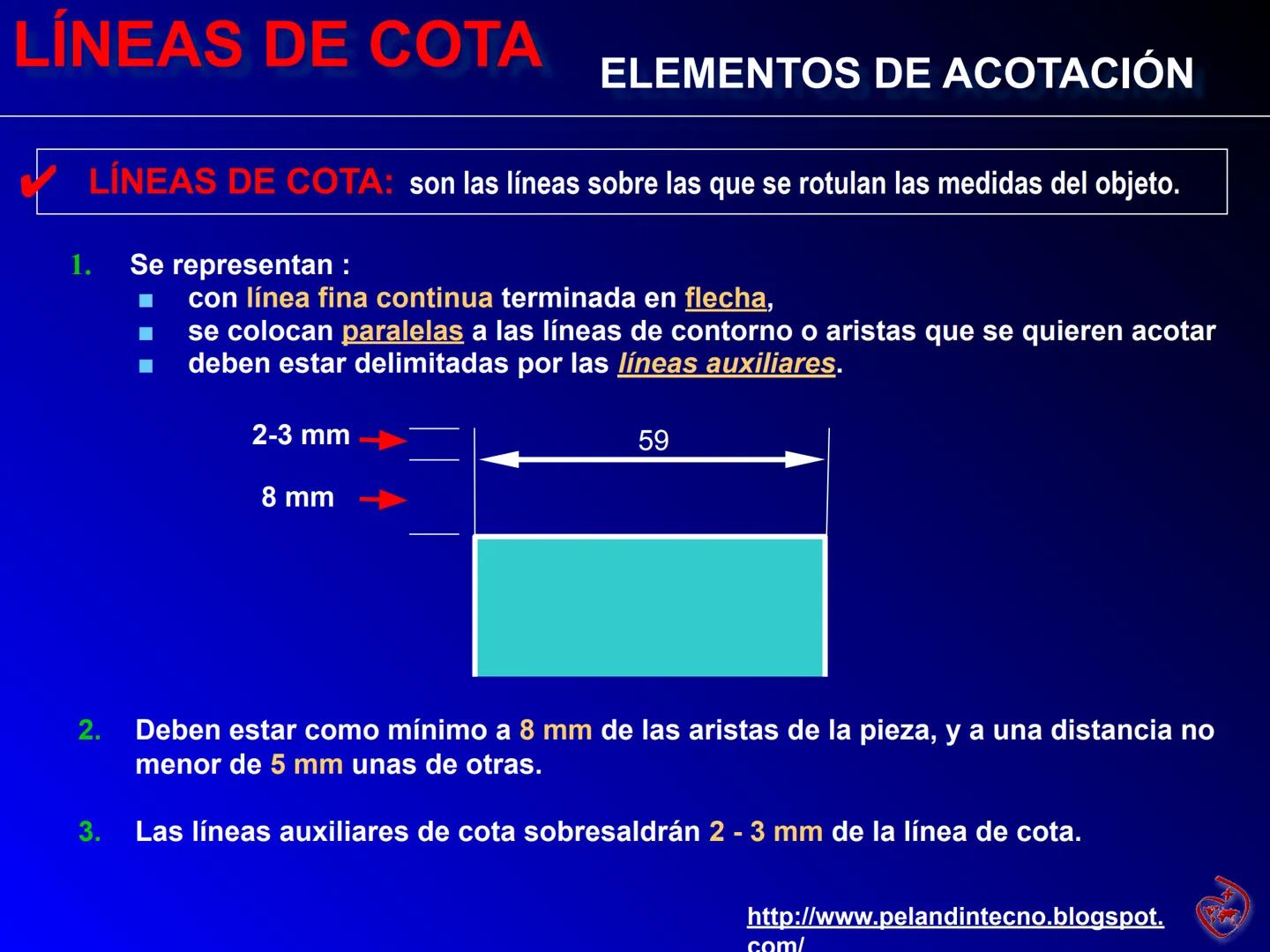

Normas para las Líneas de Cota

Las líneas de cota tienen reglas muy específicas que debes dominar. Se dibujan con línea fina continua y siempre van paralelas a lo que estás midiendo.

Mantén siempre 8 mm de distancia mínima desde las aristas de la pieza, y al menos 5 mm entre líneas de cota diferentes. Las líneas auxiliares deben sobresalir 2-3 mm de la línea de cota.

Estas medidas no son casuales - están pensadas para que el dibujo se vea claro y profesional. Si no las respetas, tu plano será difícil de leer y podrías causar errores en la fabricación.

📏 Regla de oro: Respeta siempre las distancias mínimas - un plano ordenado es un plano útil.

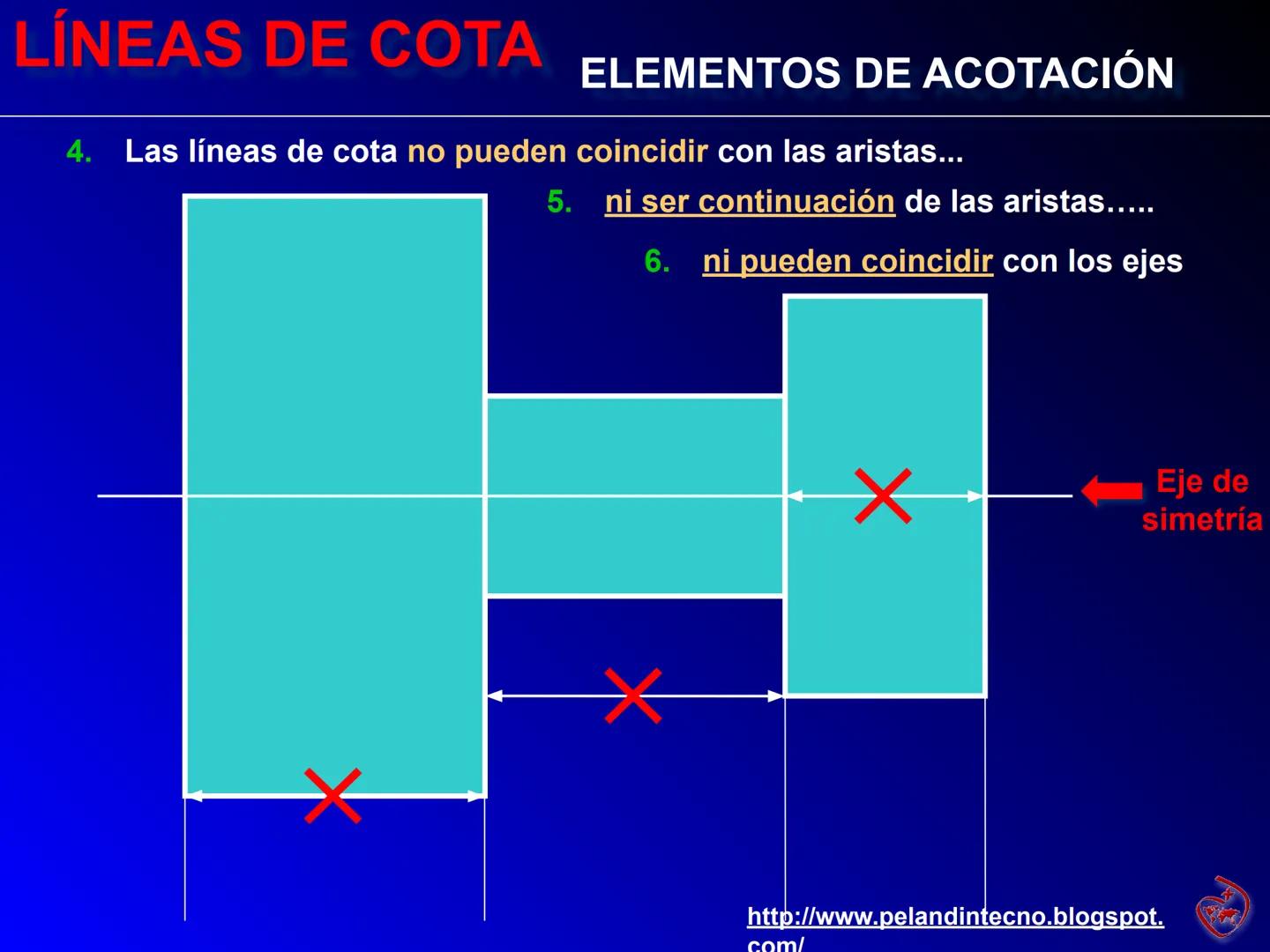

Lo que NO Debes Hacer con las Líneas de Cota

Hay tres errores súper comunes que debes evitar a toda costa. Las líneas de cota nunca pueden coincidir con las aristas del objeto que estás midiendo.

Tampoco pueden ser continuación directa de esas aristas, ni coincidir con los ejes de simetría. Estos errores confunden la lectura del plano y van contra las normas.

❌ Error típico: Muchos estudiantes ponen las líneas de cota encima de las aristas pensando que así es más fácil - ¡es justamente lo contrario!

Evita Cruces y Solapamientos

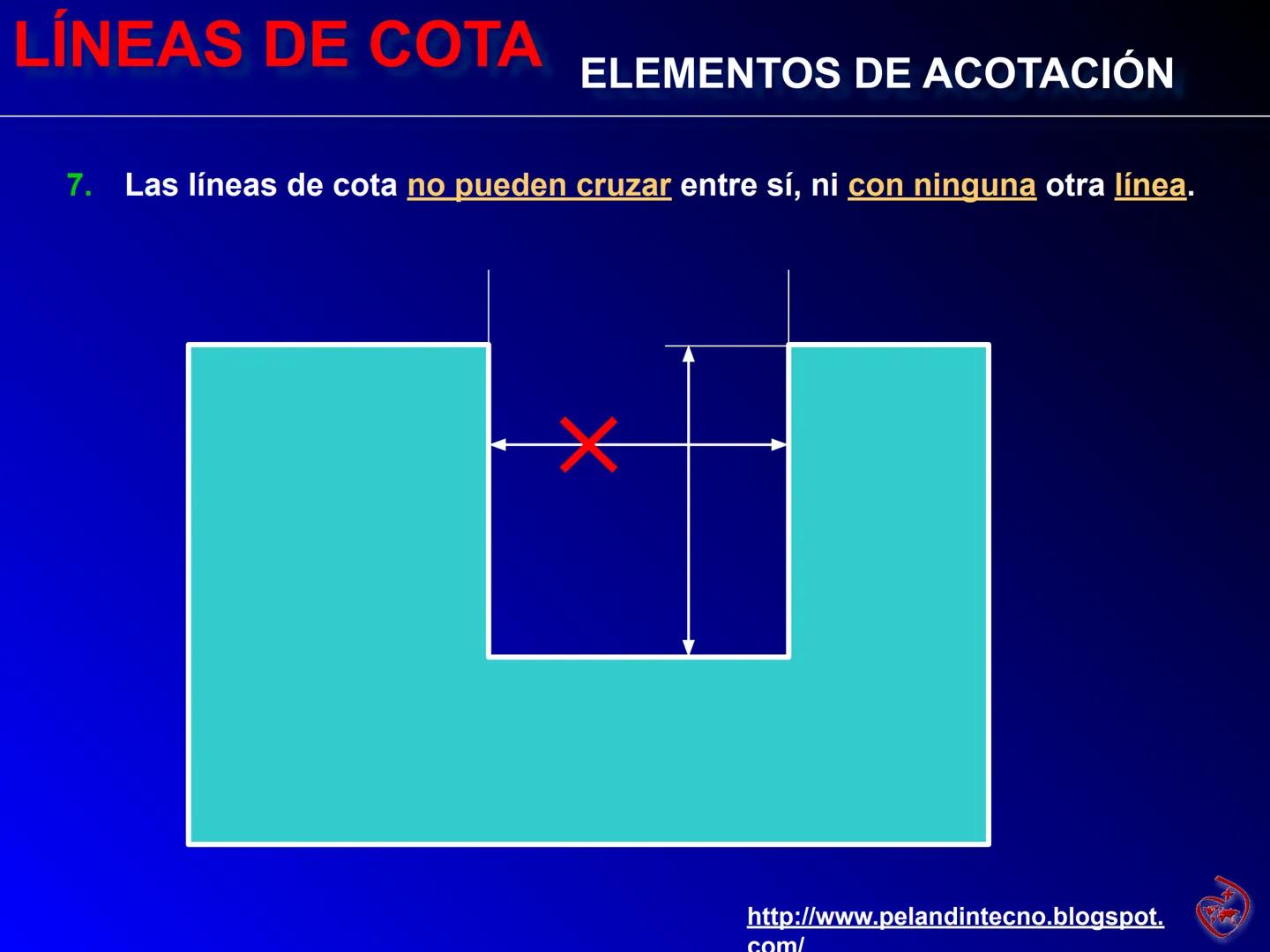

Una regla fundamental: las líneas de cota nunca se pueden cruzar entre sí ni con ninguna otra línea del dibujo. Es como el código de circulación del dibujo técnico.

Cuando las líneas se cruzan, se crea confusión y el plano se vuelve ilegible. Un buen técnico siempre planifica la acotación para evitar estos cruces desde el principio.

🚦 Piensa así: Si las líneas fueran carreteras, los cruces serían accidentes que hay que evitar.

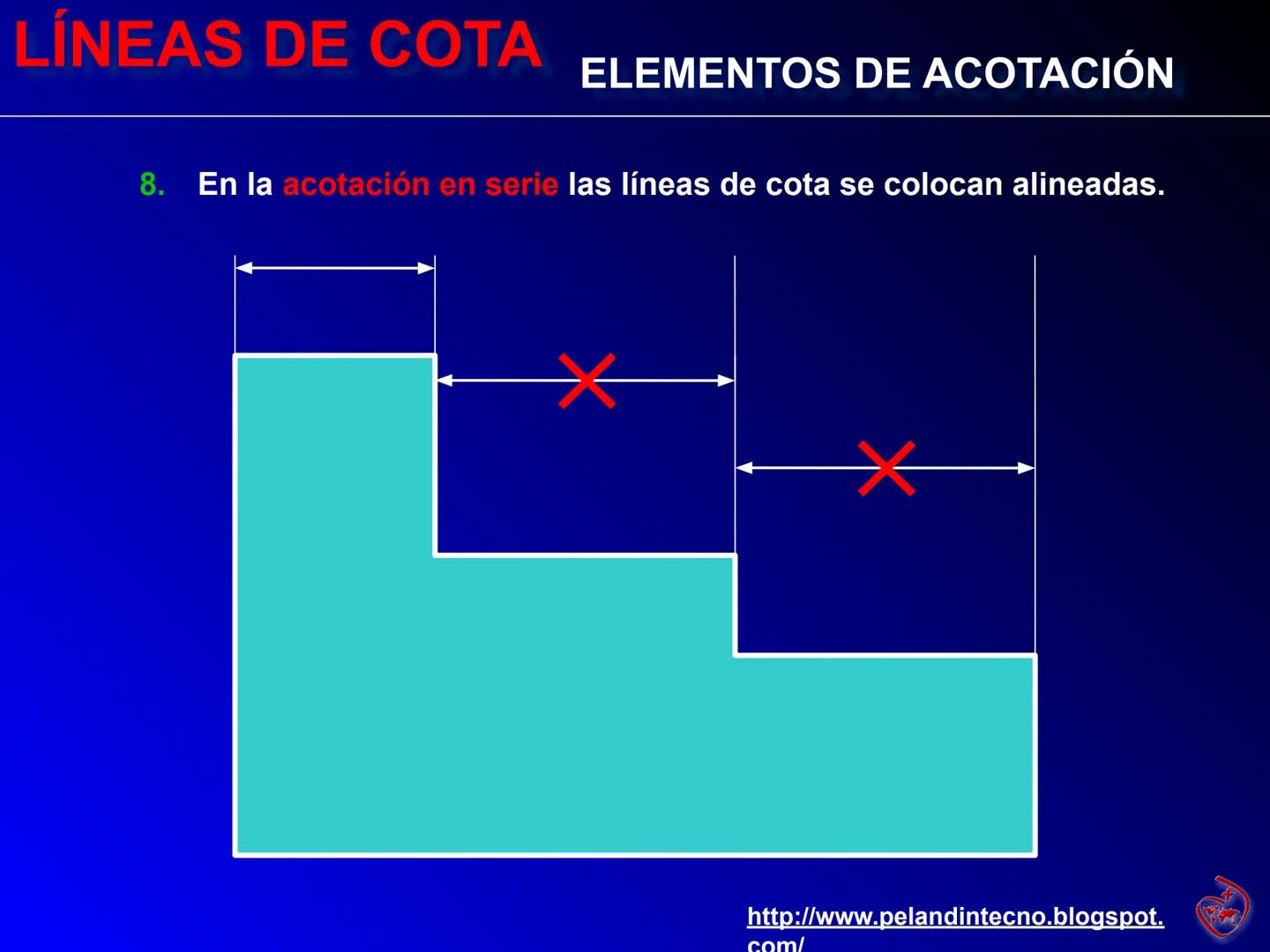

Acotación en Serie: Todo Alineado

En la acotación en serie, todas las líneas de cota van perfectamente alineadas una tras otra. Es como formar una fila ordenada - cada línea tiene su lugar exacto.

Este método es ideal cuando tienes varias medidas seguidas en la misma dirección. Facilita mucho la lectura y le da un aspecto profesional al dibujo.

✨ Consejo pro: La acotación en serie te ahorra tiempo y hace que tu trabajo se vea más limpio y organizado.

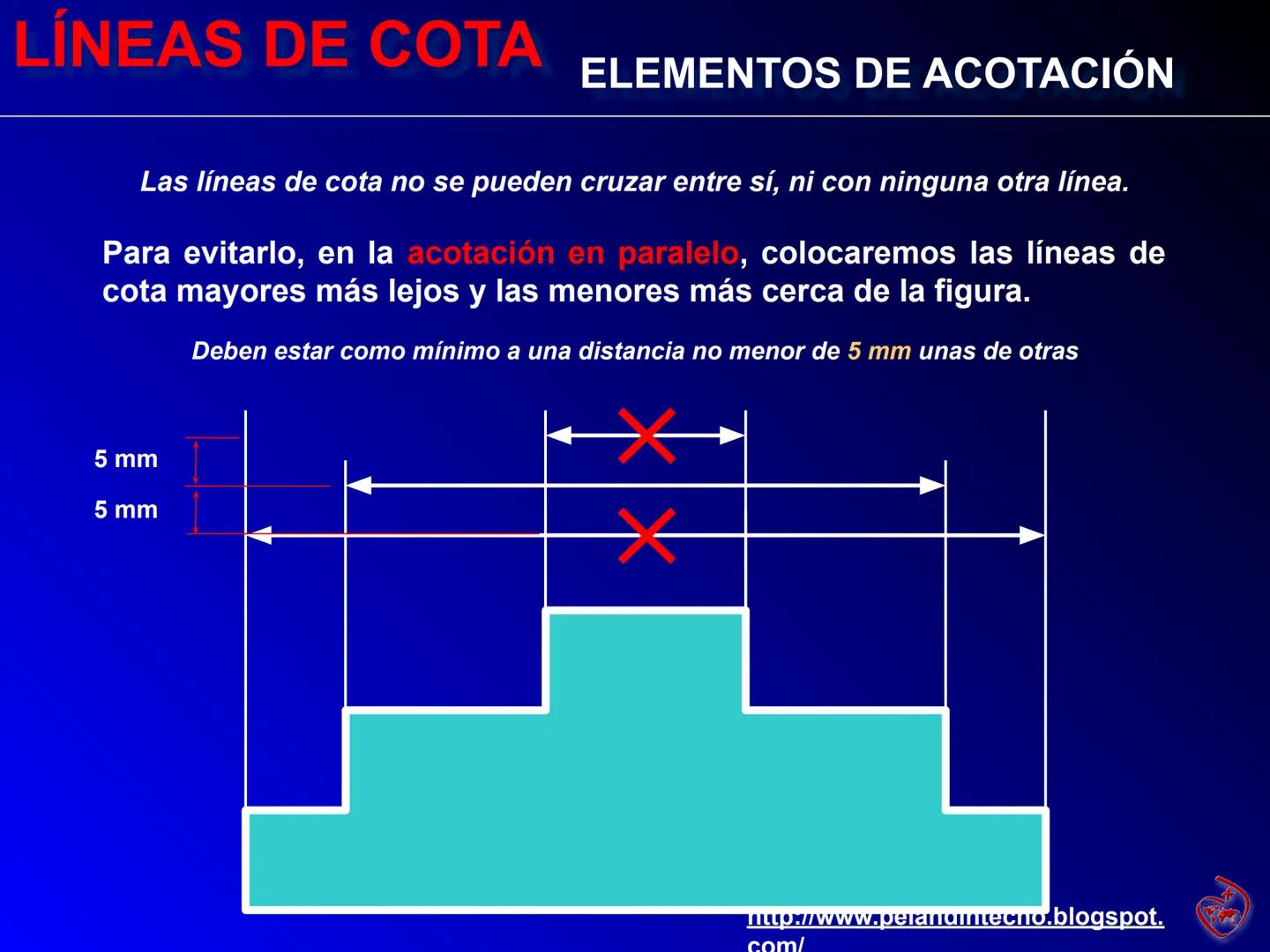

Acotación en Paralelo: Orden por Tamaños

Para evitar cruces en la acotación en paralelo, coloca las líneas de cota más largas más lejos de la figura, y las más cortas más cerca. Es como organizar por tamaños.

Recuerda mantener siempre 5 mm mínimo de separación entre líneas paralelas. Esta organización hace que el plano sea fácil de seguir con la vista.

🎯 Estrategia: Piensa antes de dibujar - planifica dónde irá cada cota para evitar líos después.

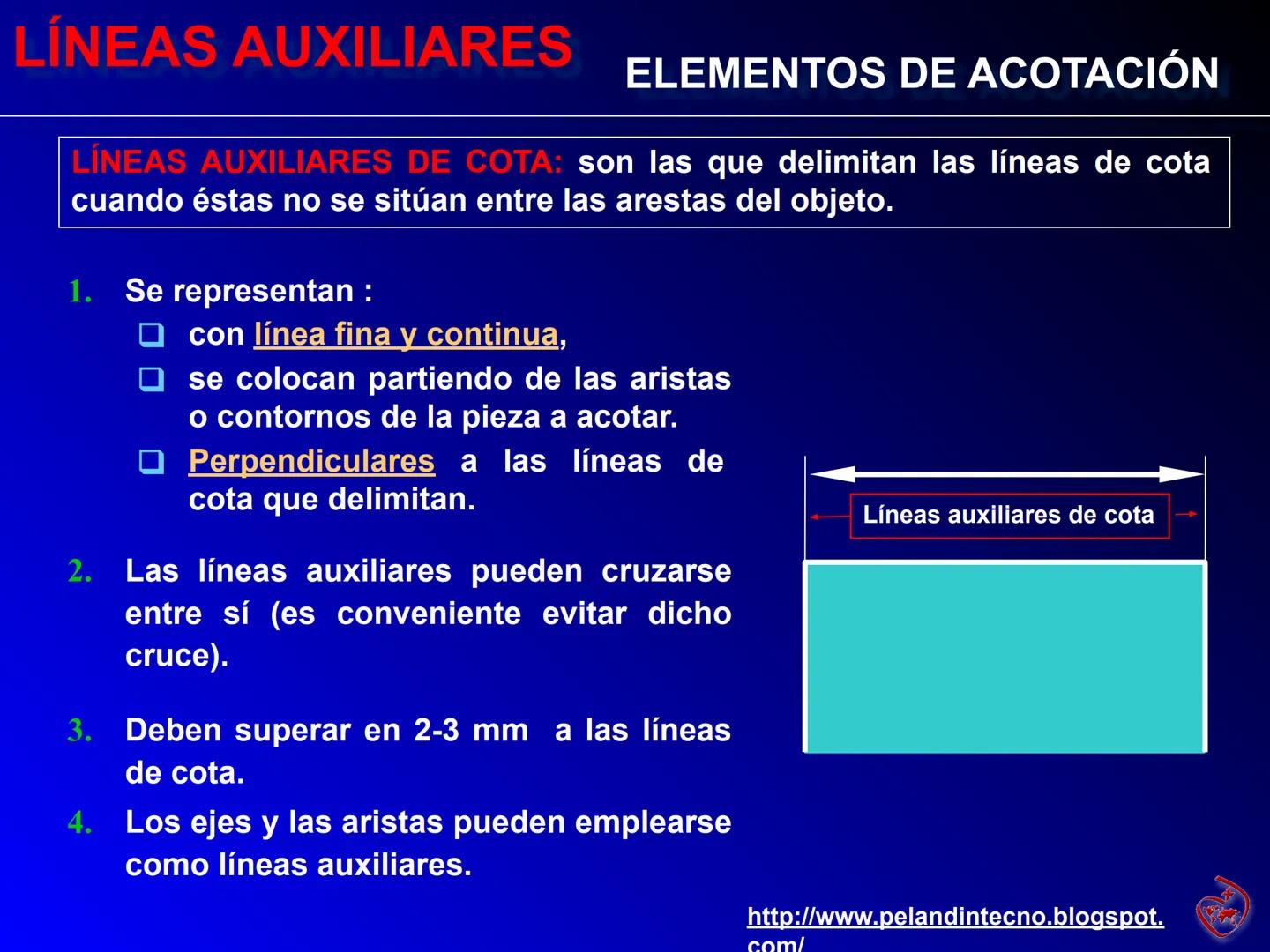

Líneas Auxiliares: Los Ayudantes Perfectos

Las líneas auxiliares de cota entran en acción cuando no puedes poner la línea de cota directamente entre las aristas del objeto. Son como extensiones que te ayudan a medir.

Se dibujan con línea fina continua, siempre perpendiculares a la línea de cota que delimitan. Deben sobresalir 2-3 mm de la línea de cota para que se vea claramente dónde termina la medida.

Aunque pueden cruzarse entre sí (a diferencia de las líneas de cota), es mejor evitarlo cuando sea posible. Los ejes y aristas existentes también pueden hacer de líneas auxiliares.

💡 Truco útil: Las líneas auxiliares son como reglas invisibles que extienden los límites de tu objeto para poder medirlo mejor.

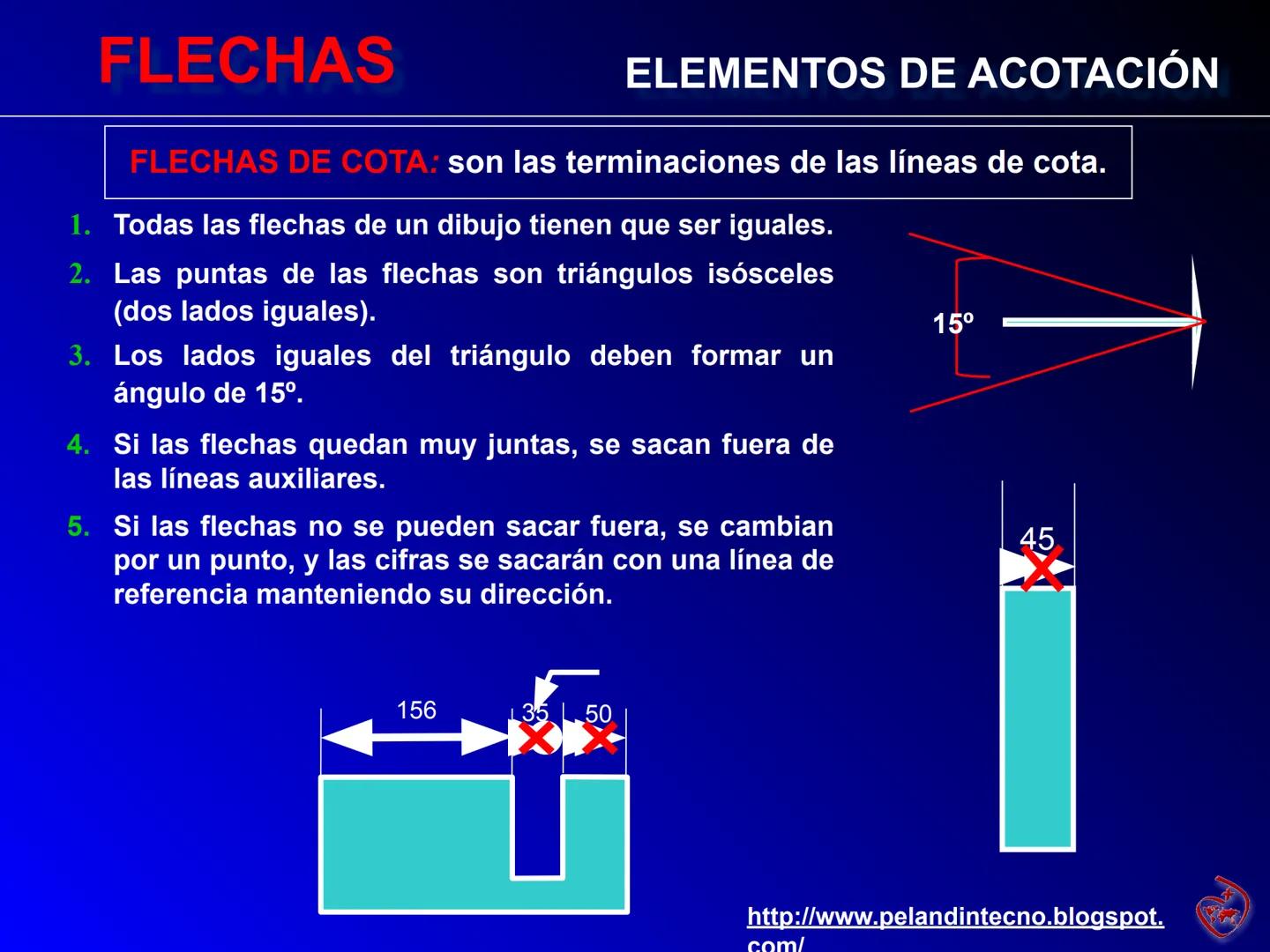

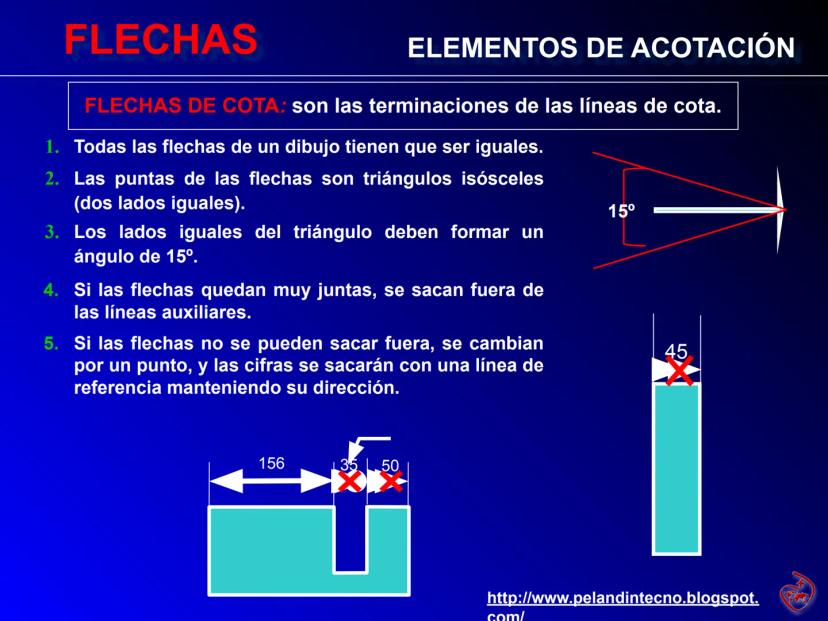

Flechas de Cota: Los Detalles que Marcan la Diferencia

Las flechas de cota son triángulos isósceles perfectos que terminan las líneas de cota. Todas las flechas de un mismo dibujo deben ser idénticas - es cuestión de profesionalidad.

Los lados iguales del triángulo forman un ángulo de 15°. Si las flechas quedan muy apretadas, las sacas fuera de las líneas auxiliares para que se vean bien.

Cuando el espacio es muy pequeño, cambias las flechas por puntos y sacas las cifras con una línea de referencia. Es una solución elegante para espacios reducidos.

⭐ Detalle profesional: Unas flechas bien hechas y uniformes son la firma de un buen técnico.
