CURVAS CÓNICAS

Las curvas cónicas son figuras geométricas fundamentales que surgen al cortar un cono con un plano. Estas curvas tienen propiedades matemáticas únicas y aplicaciones sorprendentes en nuestro entorno.

Cada tipo de cónica (circunferencia, elipse, parábola e hipérbola) posee características distintivas que las hacen especiales para resolver diferentes problemas geométricos y arquitectónicos.

💡 ¡Dato curioso! Aunque parezcan figuras abstractas, las curvas cónicas están presentes en objetos cotidianos, desde la trayectoria de un balón hasta las órbitas de los planetas.

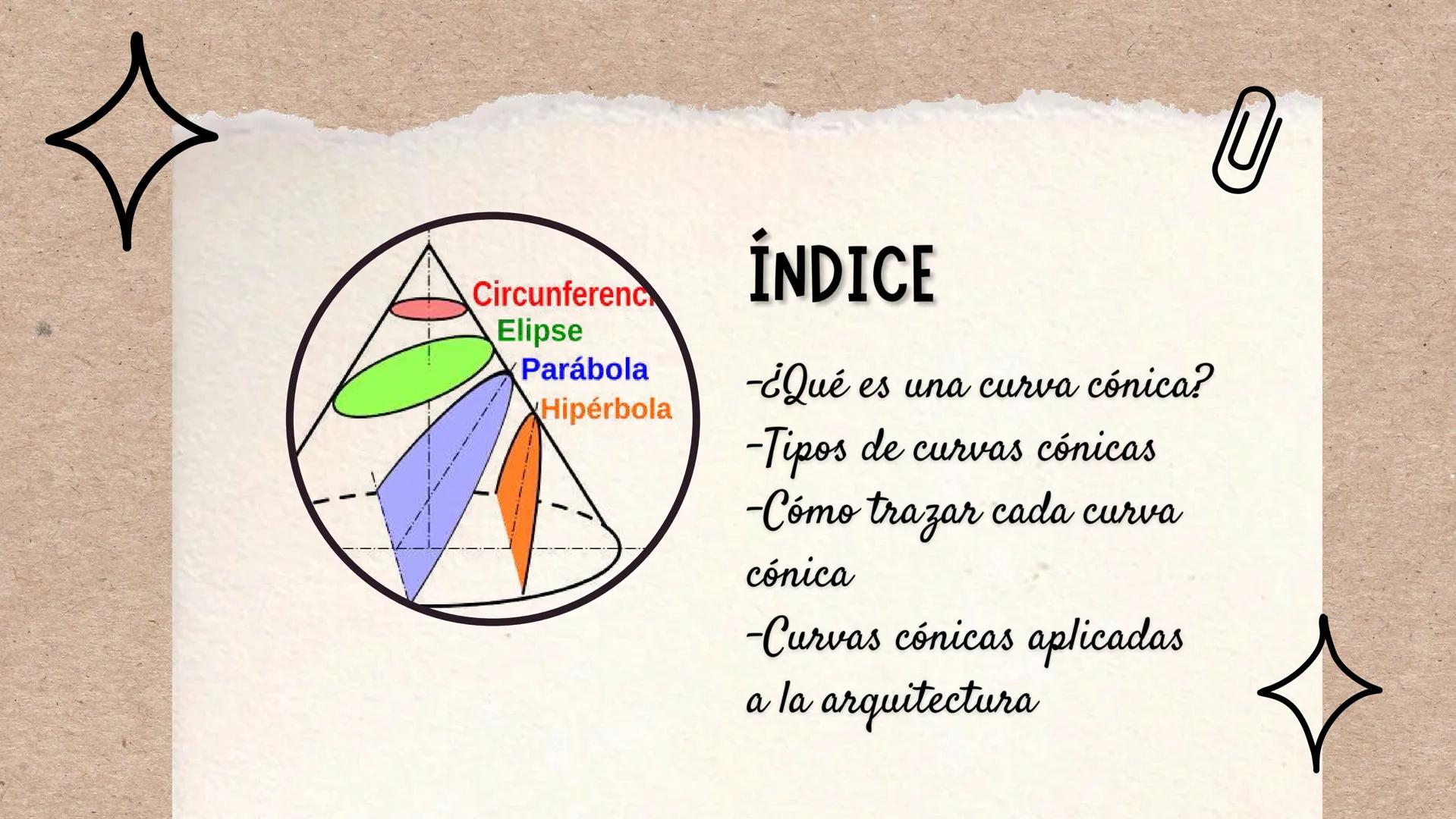

ÍNDICE DE CONTENIDOS

Las curvas cónicas son un tema amplio que abarca varios conceptos fundamentales. Vamos a explorar qué son exactamente, los cuatro tipos principales y cómo se construye cada una.

También descubriremos aplicaciones prácticas de estas curvas en la arquitectura, donde han permitido crear estructuras impresionantes que combinan belleza y funcionalidad.

Estas figuras geométricas no solo son interesantes desde el punto de vista matemático, sino que tienen usos prácticos que han revolucionado diversos campos.

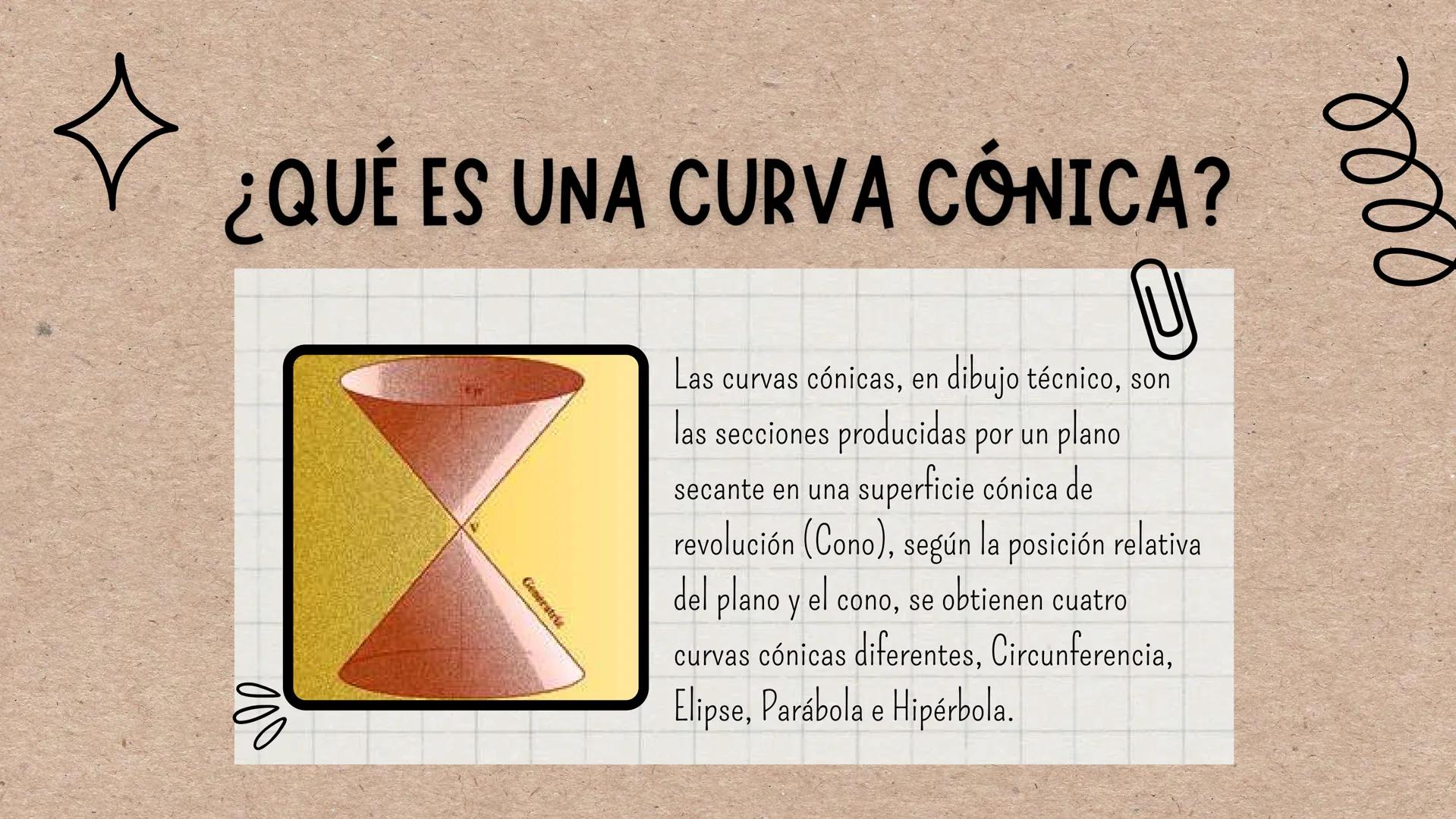

¿QUÉ ES UNA CURVA CÓNICA?

Las curvas cónicas son las figuras que resultan de la intersección entre un plano y un cono de revolución. Dependiendo de cómo corta el plano al cono, obtenemos cuatro tipos diferentes de curvas.

Cada posición del plano respecto al cono genera una figura distinta: si el plano es perpendicular al eje, obtenemos una circunferencia; si es oblicuo con cierto ángulo, una elipse; si es paralelo a una generatriz, una parábola; y si corta ambas partes del cono, una hipérbola.

🔍 Recuerda: La posición relativa entre el plano y el cono determina completamente qué tipo de curva cónica se forma.

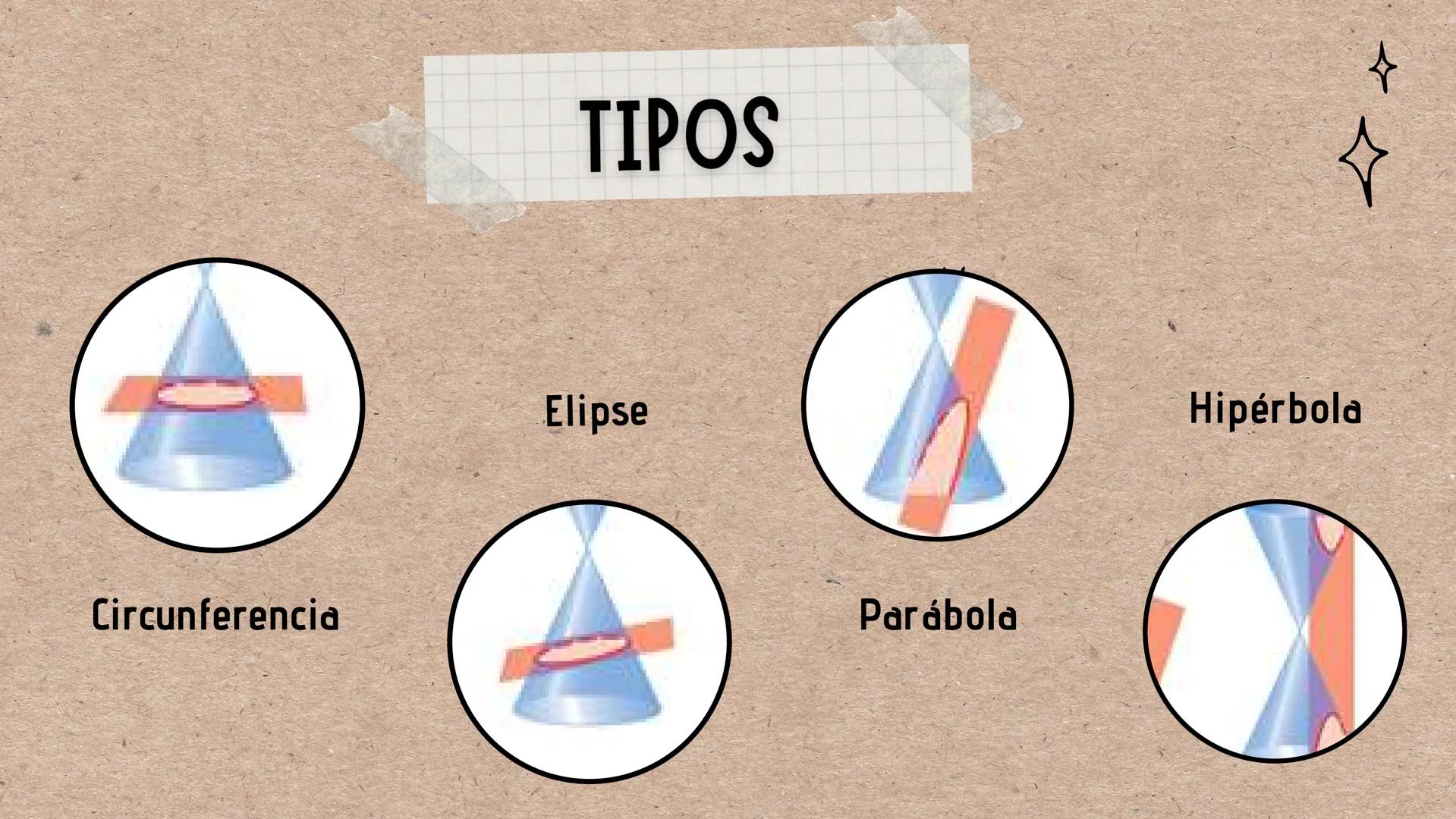

TIPOS DE CURVAS CÓNICAS

Existen cuatro tipos principales de curvas cónicas, cada una con propiedades geométricas únicas: circunferencia, elipse, parábola e hipérbola.

La circunferencia es una curva cerrada donde todos los puntos equidistan de un punto central. La elipse también es cerrada pero tiene dos focos.

La parábola es una curva abierta con un solo foco, mientras que la hipérbola consiste en dos ramas abiertas y dos focos. ¡Puedes pensar en ellas como "primas" matemáticas con características propias!

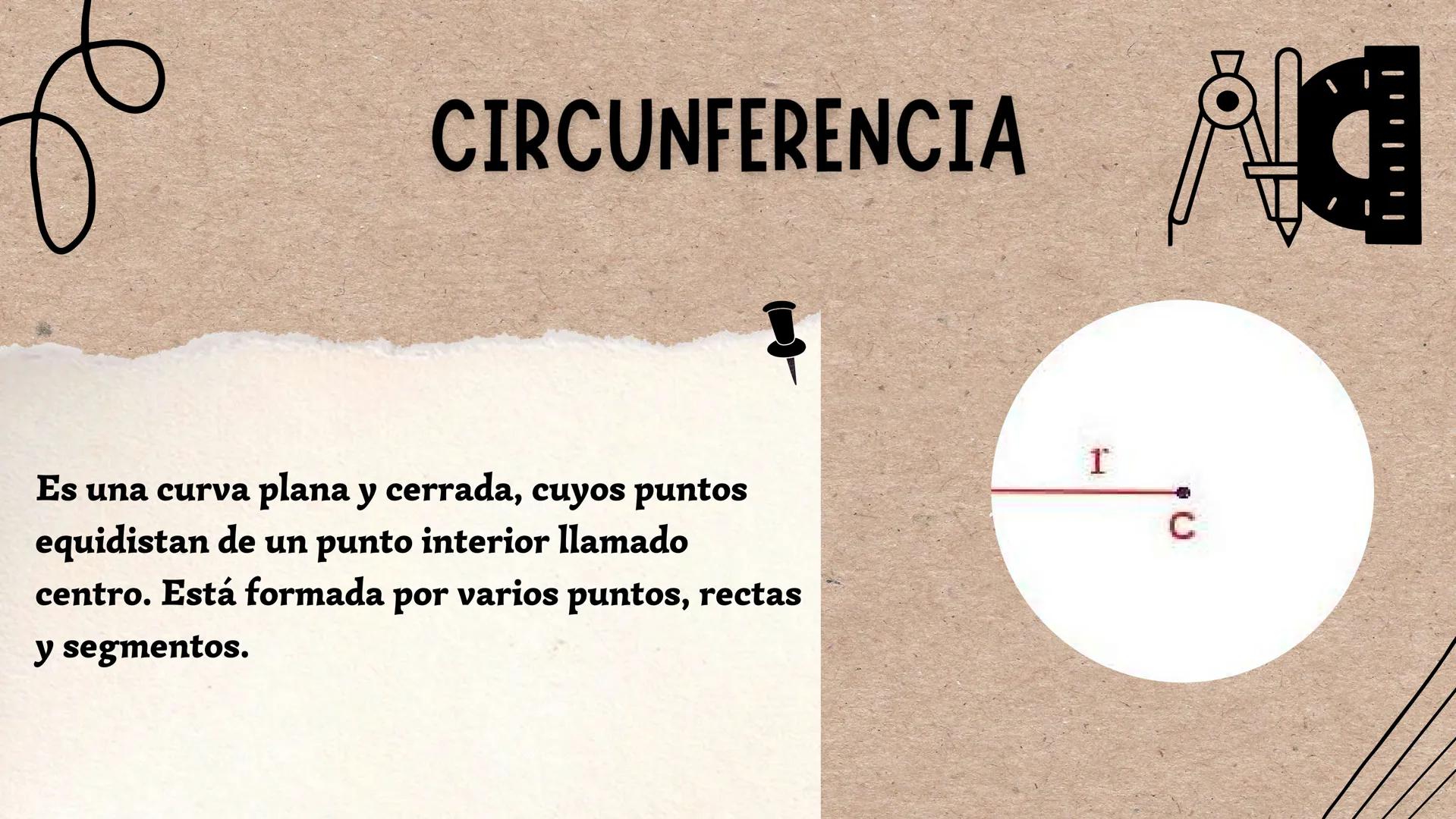

CIRCUNFERENCIA

La circunferencia es quizá la curva cónica más familiar. Se define como una curva plana y cerrada cuyos puntos mantienen la misma distancia (radio) respecto a un punto interior llamado centro.

Esta figura contiene elementos importantes como el radio, diámetro, arco, cuerda y otros componentes que permiten calcular su área y perímetro con precisiones matemáticas.

🔄 Tip práctico: Cuando veas una circunferencia, recuerda que cada punto de la curva está exactamente a la misma distancia del centro, ¡esta propiedad es lo que la hace tan especial!

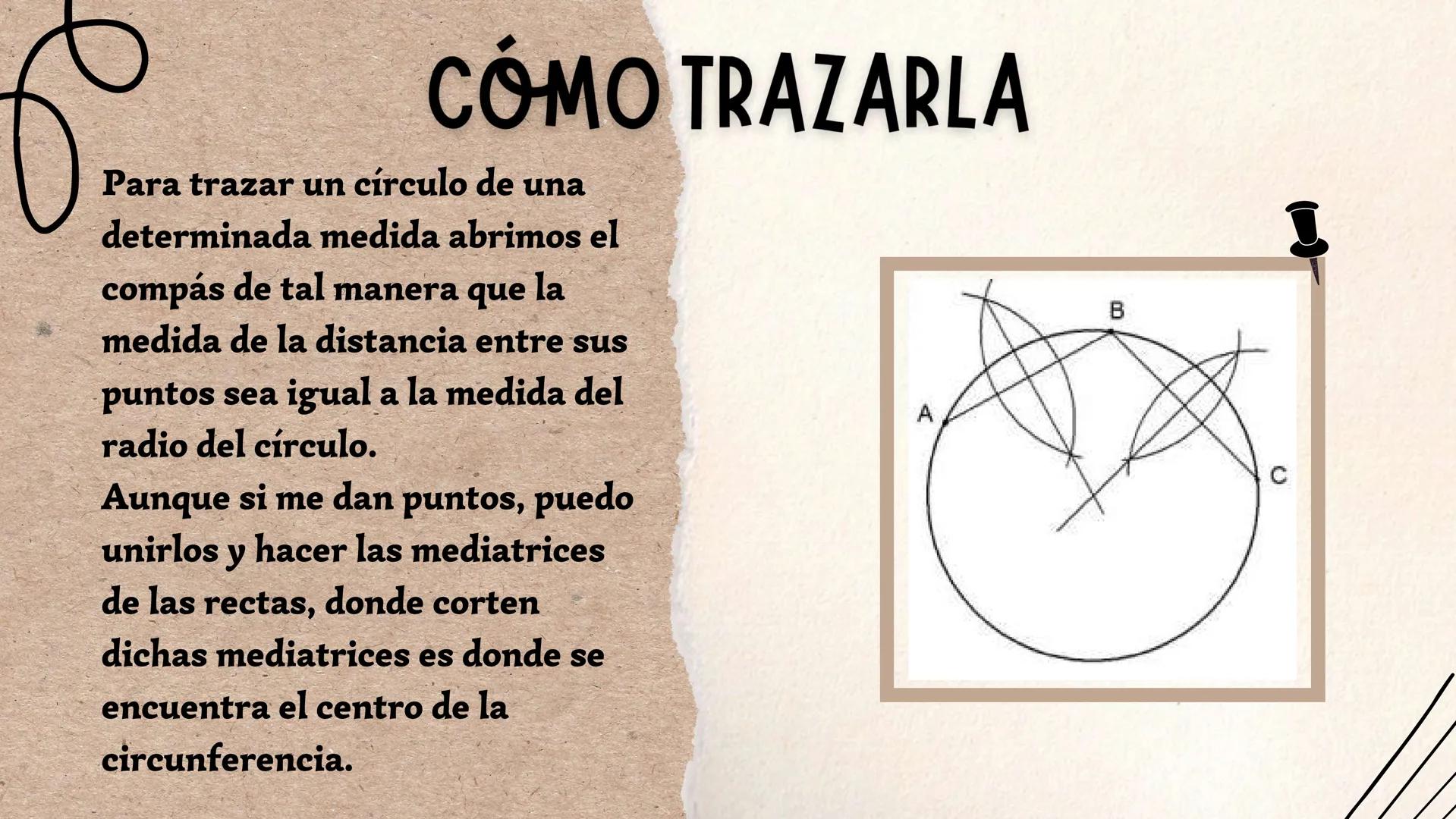

CÓMO TRAZAR UNA CIRCUNFERENCIA

Dibujar una circunferencia es relativamente sencillo usando un compás. Solo necesitas abrir el compás a la medida del radio deseado, fijar la punta en el punto que será el centro, y girar para trazar la curva completa.

También existe un método alternativo: si conoces varios puntos que pertenecen a la circunferencia, puedes encontrar su centro trazando las mediatrices de las rectas que unen estos puntos. El punto donde se intersectan estas mediatrices es precisamente el centro.

Este segundo método resulta especialmente útil cuando necesitas encontrar la circunferencia que pasa exactamente por tres puntos dados, un problema común en geometría.

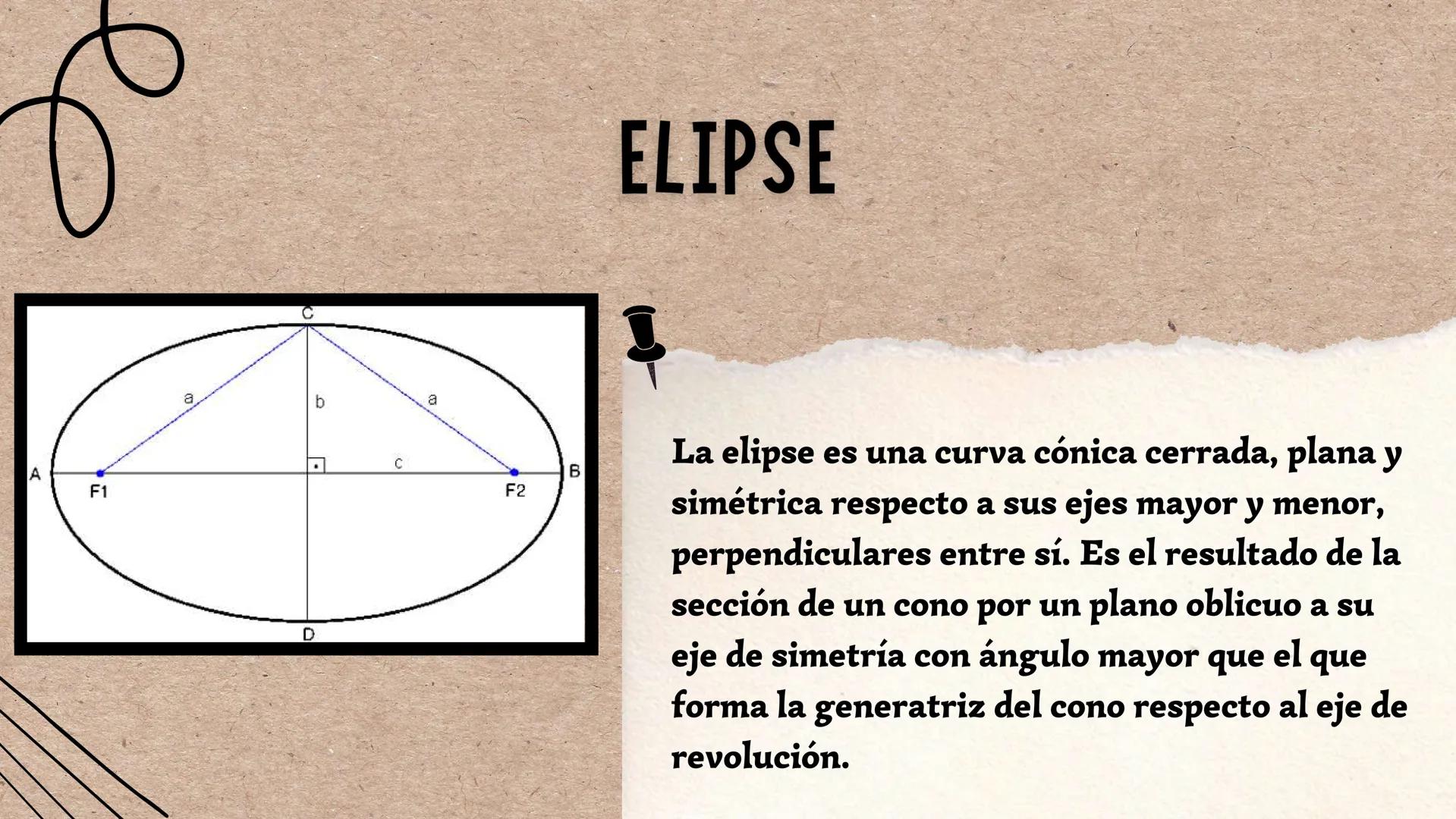

ELIPSE

La elipse es una curva cónica cerrada y plana que presenta dos ejes de simetría perpendiculares entre sí: el eje mayor y el eje menor. Se obtiene cuando un plano corta un cono con un ángulo mayor que el formado por la generatriz respecto al eje.

Una característica fundamental de la elipse es que posee dos puntos especiales llamados focos (F₁ y F₂). Para cualquier punto de la elipse, la suma de las distancias a ambos focos es constante e igual a la longitud del eje mayor (2a).

🏛️ Aplicación: Las elipses tienen propiedades acústicas interesantes: un sonido emitido en un foco se refleja hacia el otro foco, principio utilizado en algunas "galerías de susurros" en edificios históricos.

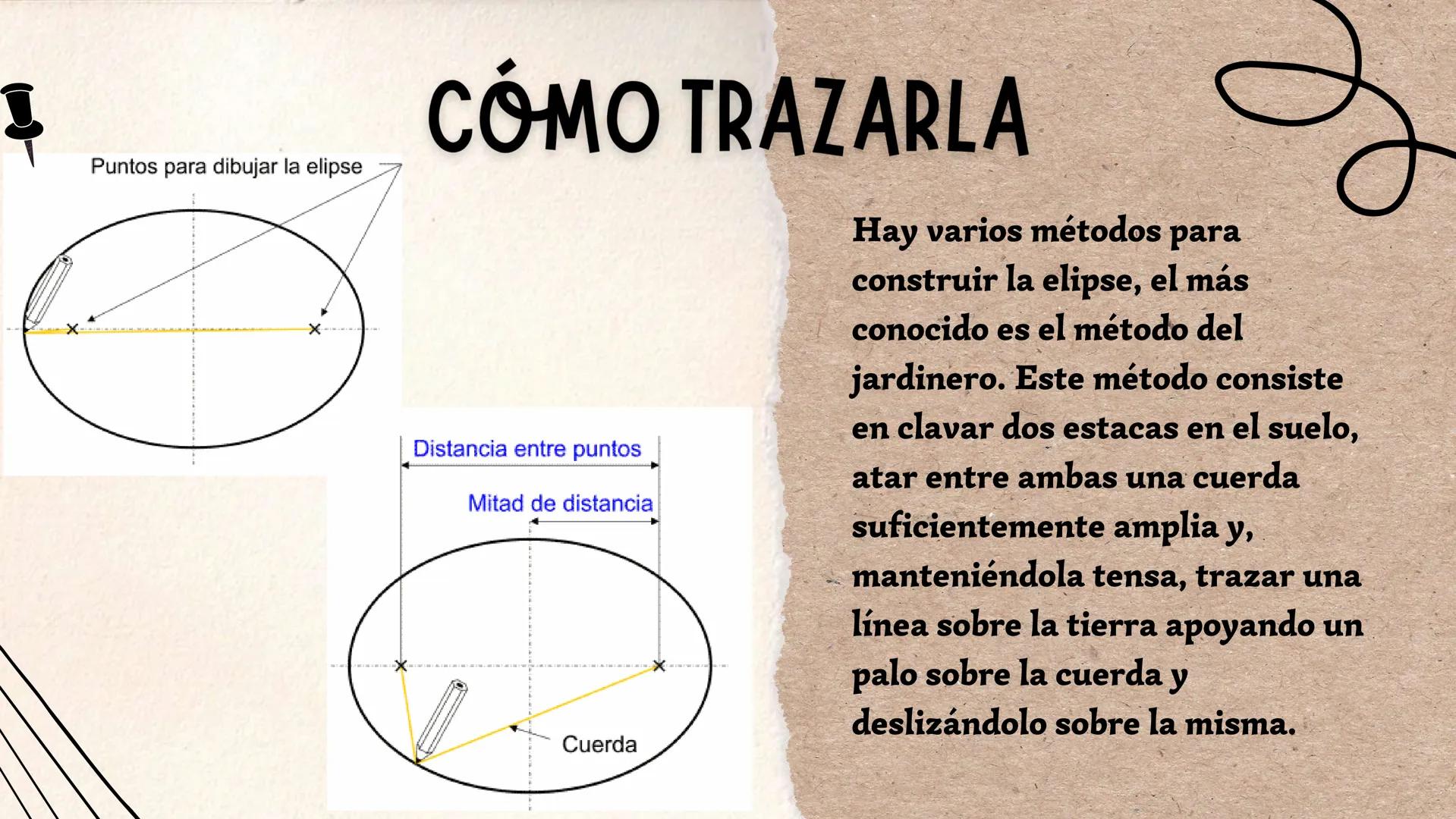

CÓMO TRAZAR UNA ELIPSE

El método más conocido para dibujar una elipse es el llamado método del jardinero. Este ingenioso procedimiento consiste en fijar dos estacas (que representan los focos) y atar entre ellas una cuerda cuya longitud sea mayor que la distancia entre los focos.

Manteniendo la cuerda tensa con un lápiz o palo, y deslizándolo alrededor de los focos, se traza automáticamente una elipse perfecta. La longitud de la cuerda determina el tamaño del eje mayor.

Este método ilustra perfectamente la propiedad fundamental de la elipse: la suma de las distancias desde cualquier punto de la curva a los dos focos es constante, igual a la longitud de la cuerda utilizada.

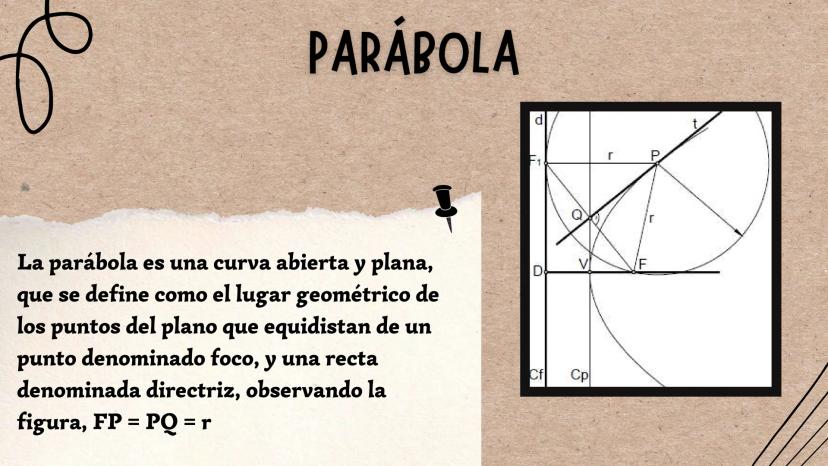

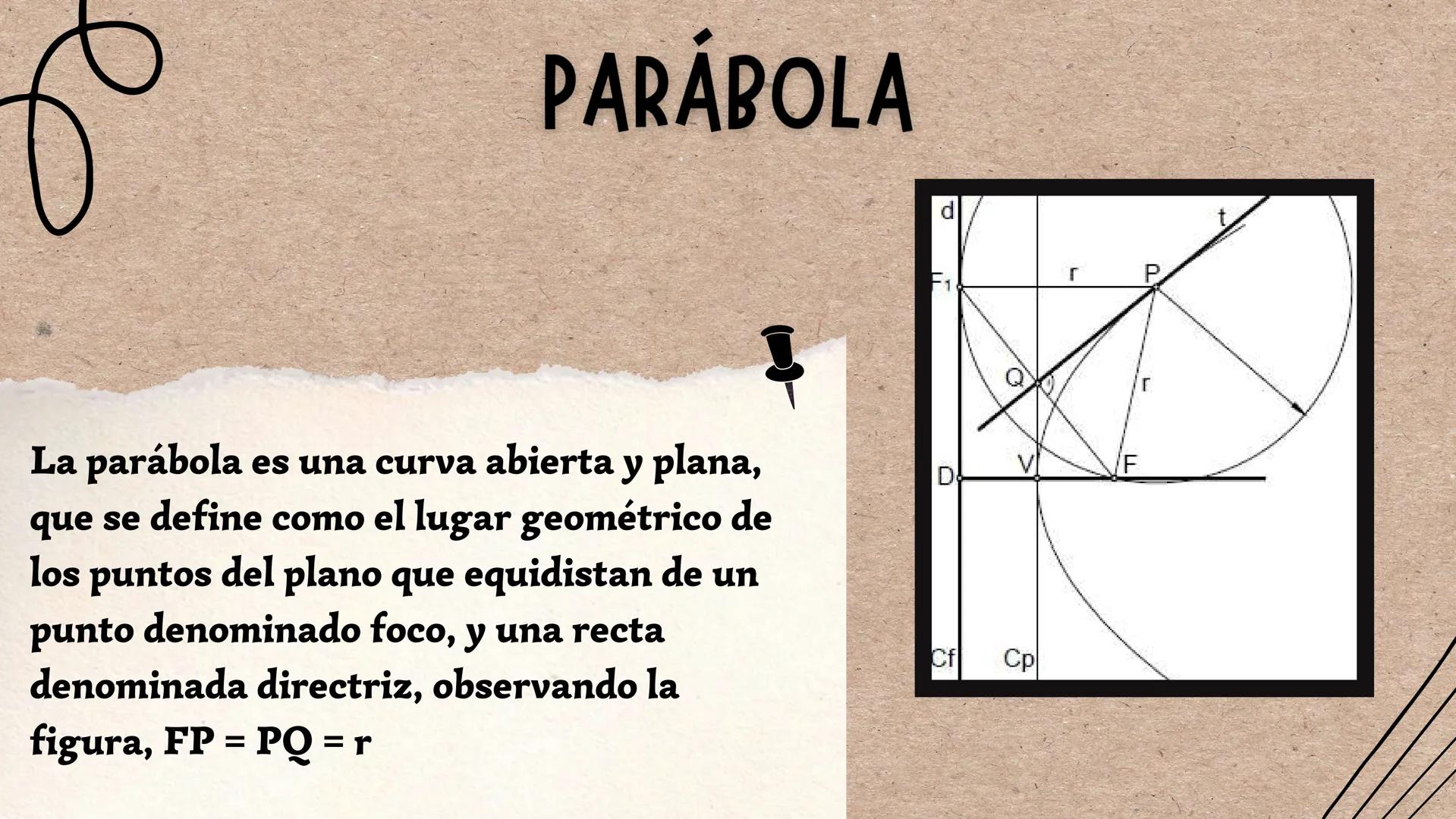

PARÁBOLA

La parábola es una curva cónica abierta y simétrica que se define como el lugar geométrico de los puntos que equidistan de un punto fijo llamado foco y una recta fija llamada directriz.

Esta propiedad significa que para cualquier punto P de la parábola, la distancia desde P al foco (F) es exactamente igual a la distancia desde P a la directriz. Matemáticamente: FP = PQ, donde Q es la proyección perpendicular de P sobre la directriz.

🛰️ Curiosidad: Las antenas parabólicas utilizan esta propiedad para concentrar las señales recibidas en el foco, donde se coloca el receptor, maximizando así la captación de ondas.

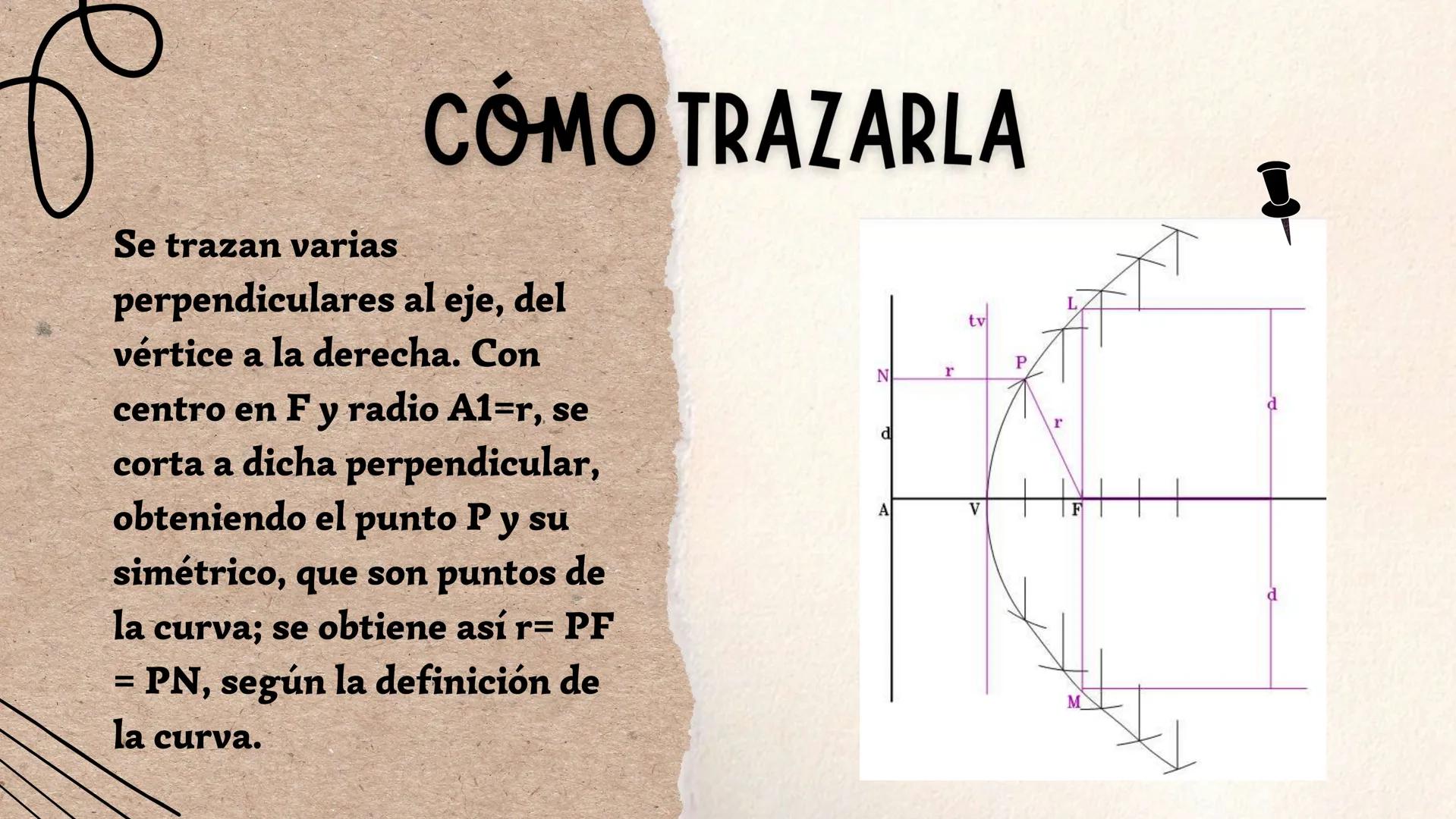

CÓMO TRAZAR UNA PARÁBOLA

Para construir una parábola, comenzamos marcando el foco (F) y la directriz. Luego trazamos perpendiculares a la directriz en varios puntos.

Con el compás centrado en F y con radio igual a la distancia desde cada perpendicular a la directriz, trazamos arcos que corten a las perpendiculares correspondientes. Estos puntos de intersección pertenecen a la parábola.

Al unir estos puntos, obtenemos la curva parabólica. La precisión aumenta cuantas más perpendiculares tracemos, permitiéndonos dibujar una parábola tan suave como necesitemos.
