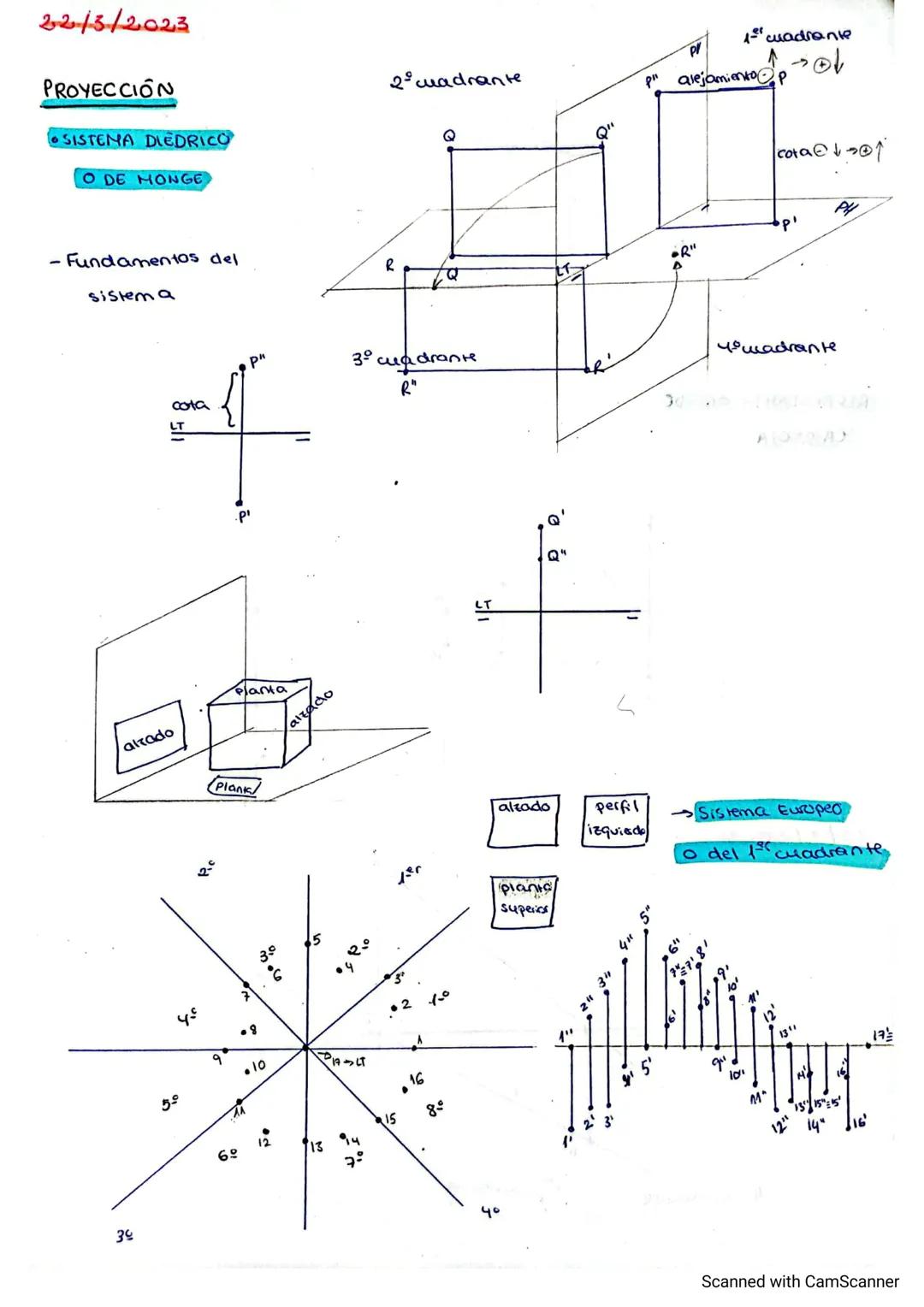

Fundamentos del Sistema Diédrico
¿Te has preguntado cómo los arquitectos dibujan edificios en papel? El sistema diédrico de Monge es la clave. Este método divide el espacio en cuatro cuadrantes usando dos planos perpendiculares: horizontal (PH) y vertical (PV).
La línea de tierra (LT) es donde se cruzan estos planos y actúa como referencia principal. Cada punto en el espacio se define por su cota (altura) y alejamiento (distancia al plano vertical).
El sistema europeo o del primer cuadrante es el más usado aquí. En este sistema, el alzado queda arriba y la planta abajo, separados por la línea de tierra.
💡 Truco clave: Recuerda que la cota siempre va hacia arriba desde la LT, y el alejamiento se mide desde el plano vertical hacia atrás.
2
of 4

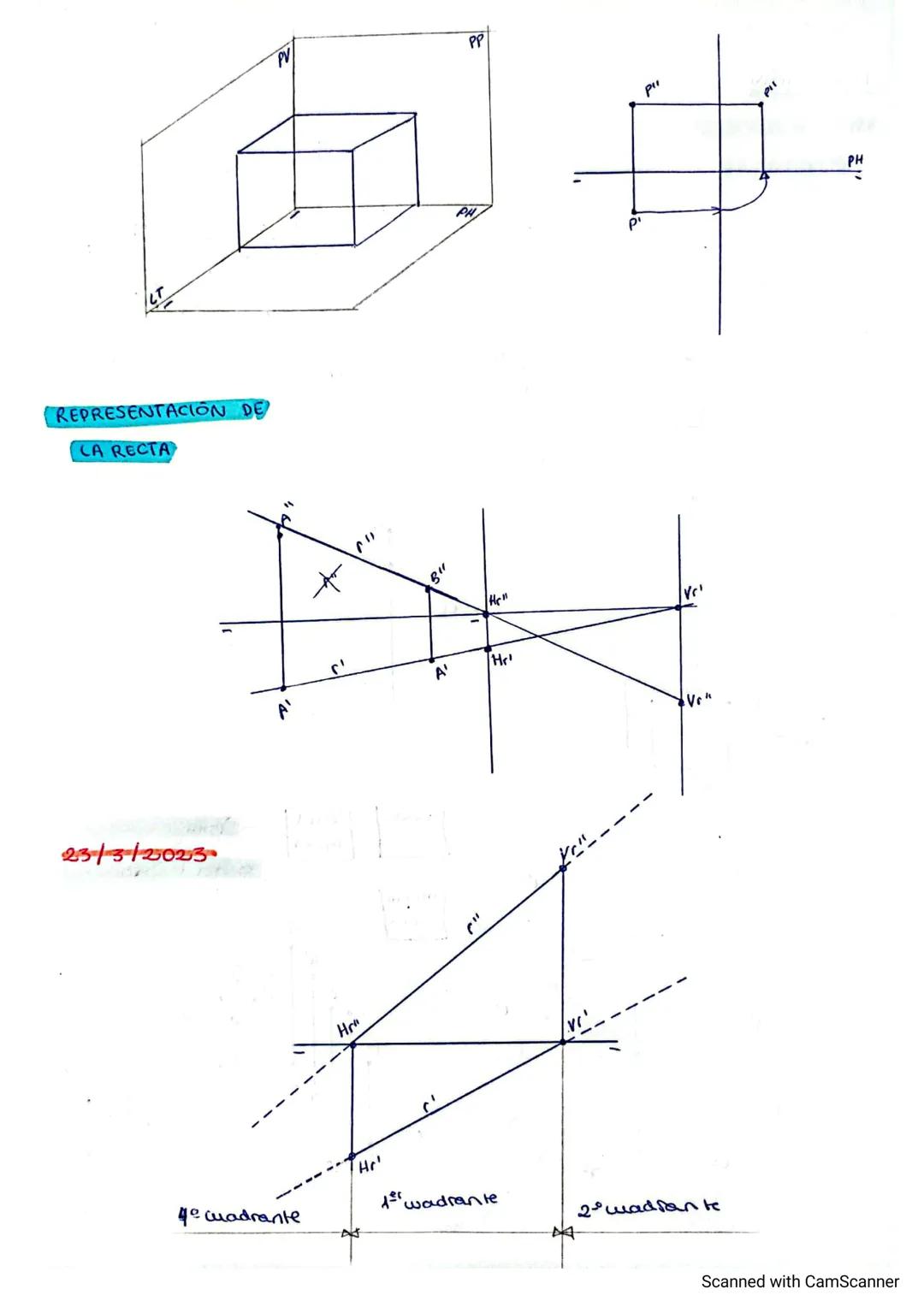

Representación de la Recta
Las rectas en sistema diédrico se representan mediante sus proyecciones en ambos planos. Cada recta aparece como dos líneas: una en el alzado y otra en la planta.
Dependiendo del cuadrante donde esté la recta, sus proyecciones cambiarán de posición. En el primer cuadrante, ambas proyecciones son visibles y continuas.
Las trazas son los puntos donde la recta corta a los planos de proyección. La traza horizontal (Hr) es donde corta al PH, y la traza vertical (Vr) donde corta al PV.
💡 Dato importante: Si una recta está en el segundo o tercer cuadrante, algunas partes se dibujan con líneas discontinuas porque no son visibles.
3
of 4

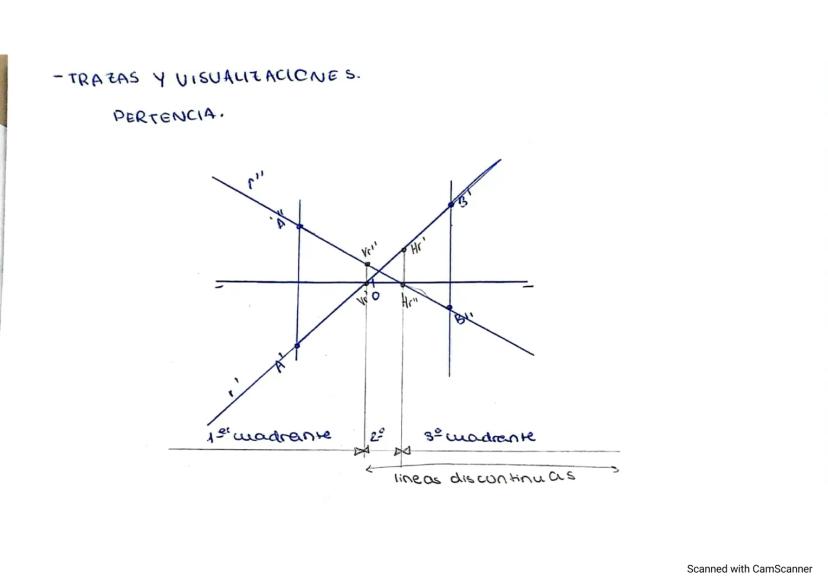

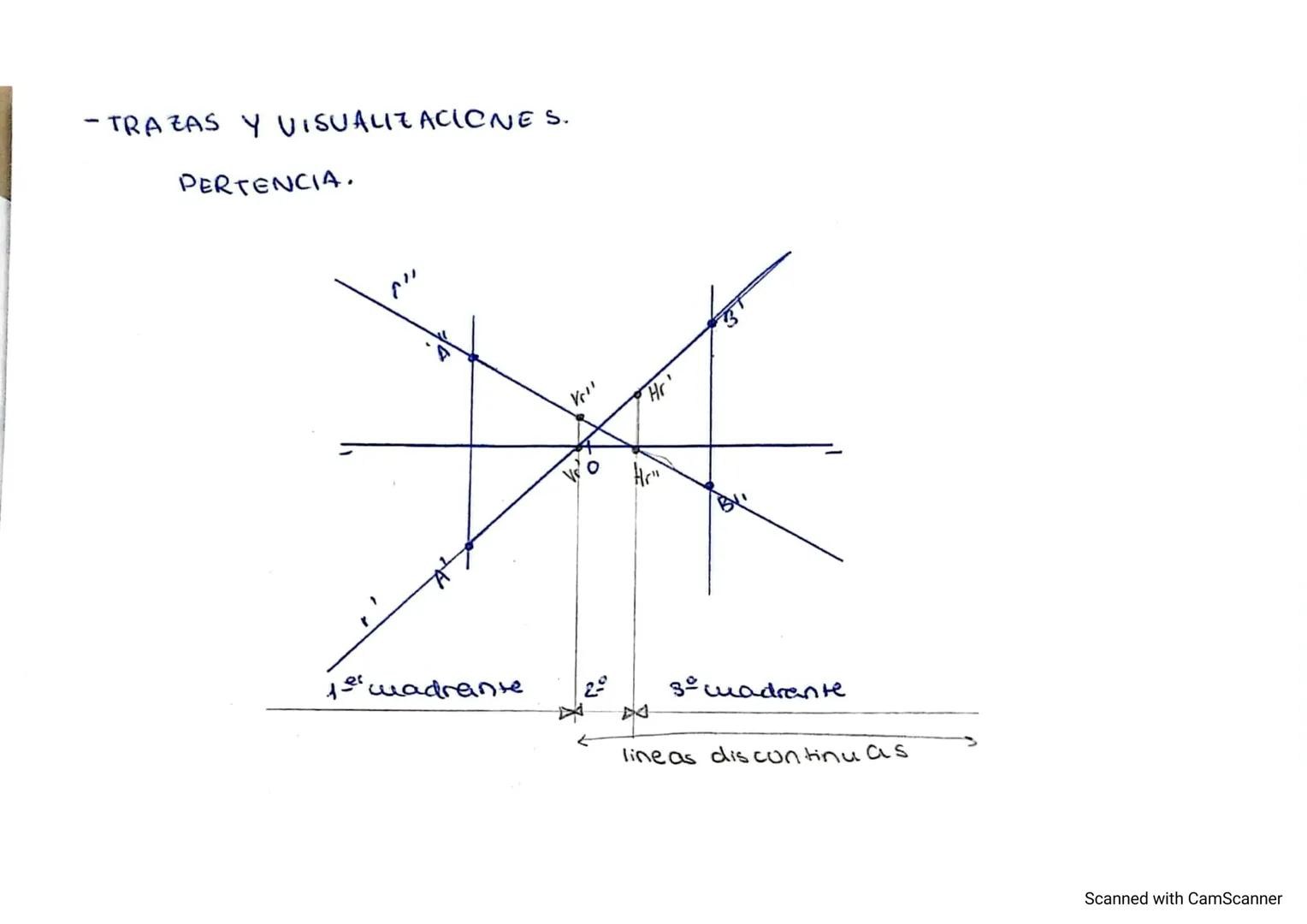

Trazas y Pertenencia de Puntos
Las trazas te ayudan a entender completamente cómo se comporta una recta en el espacio. Son puntos especiales que conectan la recta con los planos de referencia.
Para determinar si un punto pertenece a una recta, sus proyecciones deben estar alineadas con las proyecciones de la recta. Es como verificar que todo "encaje" perfectamente.
La visualización correcta es crucial: en algunos cuadrantes, partes de la recta quedan ocultas y se representan con líneas discontinuas. Esto indica que esa parte está "detrás" del plano de proyección.
💡 Consejo práctico: Siempre verifica la pertenencia comprobando tanto el alzado como la planta. Si no coincide en ambas vistas, el punto no pertenece a la recta.
4
of 4

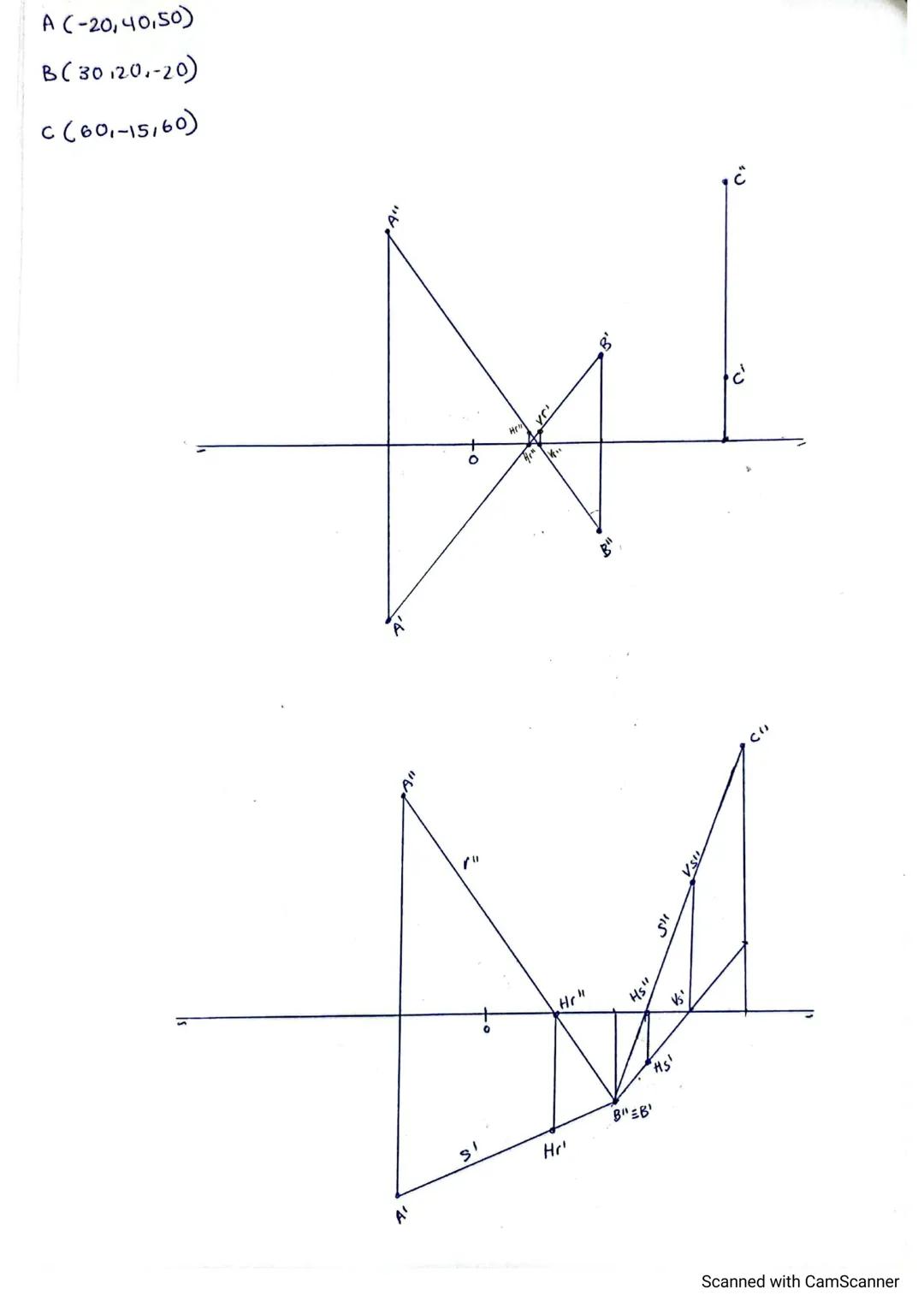

Ejercicios con Coordenadas
Trabajar con coordenadas específicas hace todo más preciso. Cada punto se expresa como (alejamiento, cota, profundidad), permitiendo ubicaciones exactas en el espacio.
Los puntos A, B y C muestran diferentes posiciones. Las coordenadas negativas indican que el punto está al otro lado del plano de referencia.
Al proyectar estos puntos, obtienes sus posiciones exactas en alzado y planta. Esta precisión es esencial para resolver problemas complejos de geometría descriptiva.
💡 Método efectivo: Siempre marca primero las coordenadas en papel milimetrado. Te ayudará a visualizar mejor las relaciones espaciales entre los puntos.
