El sistema diédrico es fundamental para representar objetos tridimensionales en... Mostrar más
Otros1,396 visualizaciones·Actualizado May 21, 2026·5 páginasSistema diédrico para 1º de Bachillerato: Análisis de la recta
Eva@hyc716eva
1 / 5
1
of 5
Posiciones Básicas de la Recta

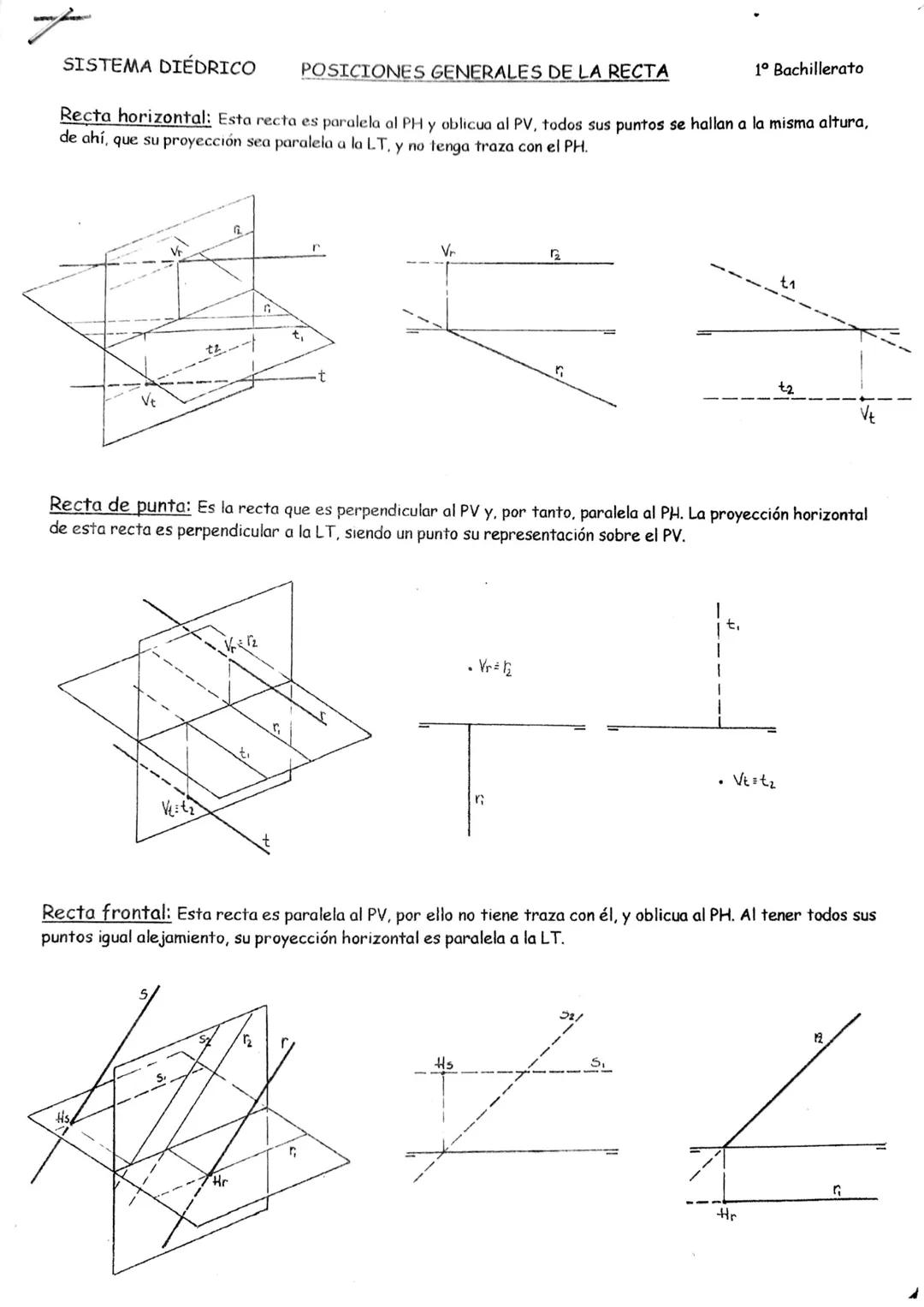

¿Te has preguntado cómo se comporta una línea en el espacio? En el sistema diédrico, las rectas pueden adoptar posiciones muy específicas que determinan cómo las vemos proyectadas.
La recta horizontal es paralela al plano horizontal, por lo que mantiene la misma altura en todos sus puntos. Su proyección horizontal se dibuja paralela a la línea de tierra, mientras que no tiene traza con el plano horizontal.
Por el contrario, la recta de punta es perpendicular al plano vertical. Esto hace que su proyección horizontal sea perpendicular a la línea de tierra, y en el plano vertical aparezca como un simple punto.
¡Clave! Recuerda que las rectas horizontales y frontales siempre tienen una proyección paralela a la línea de tierra.
2
of 5
Rectas Verticales y Paralelas

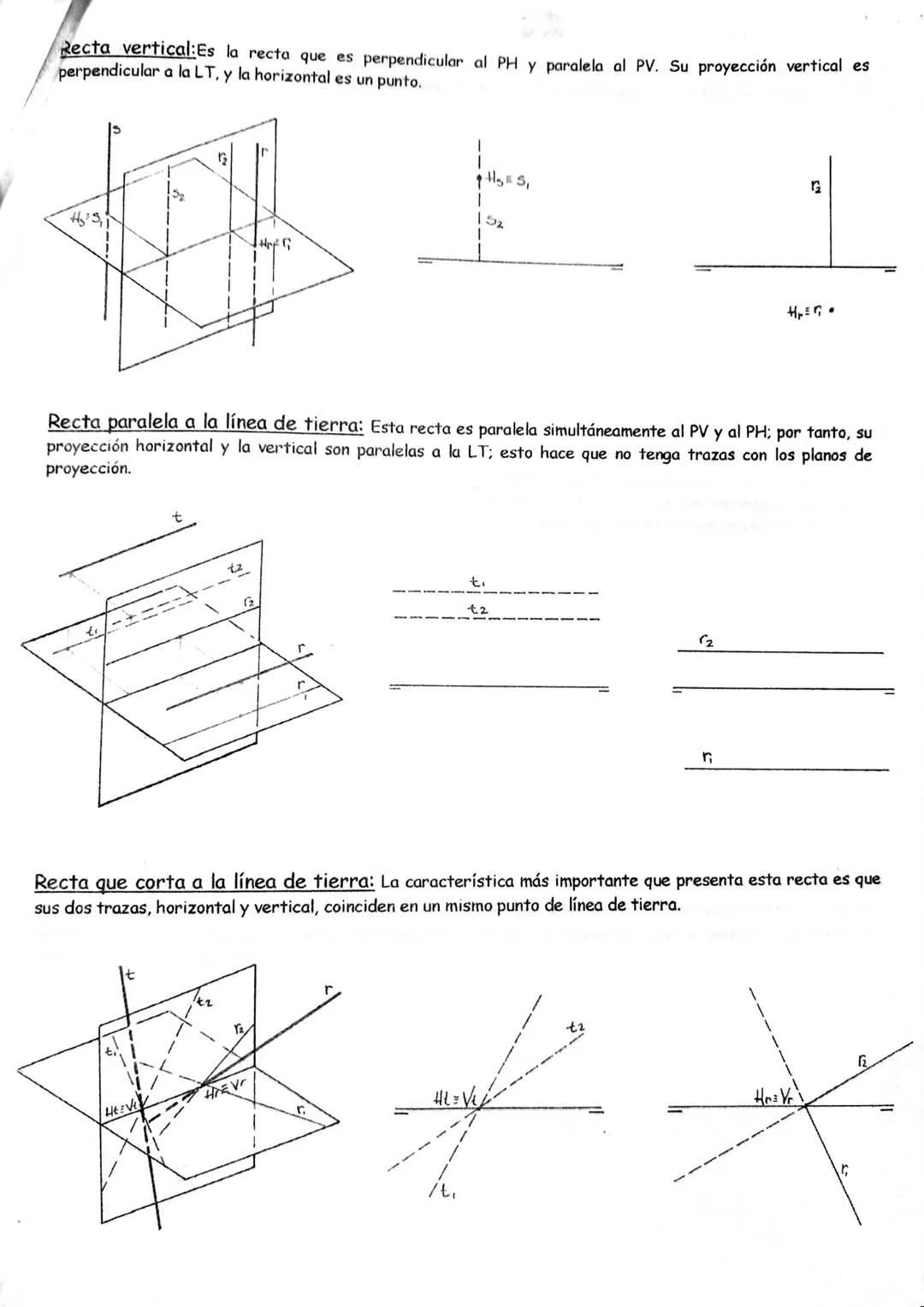

La recta vertical funciona de manera opuesta a la de punta: es perpendicular al plano horizontal. Su proyección vertical queda perpendicular a la línea de tierra, mientras que la horizontal se reduce a un punto.
Existe también la recta paralela a la línea de tierra, que es simultáneamente paralela a ambos planos de proyección. Ambas proyecciones aparecen paralelas a la línea de tierra, y no presenta trazas con ningún plano.
Un caso especial es la recta que corta a la línea de tierra. Su característica más importante es que sus trazas horizontal y vertical coinciden exactamente en el mismo punto de la línea de tierra.
Truco visual Si las dos trazas se encuentran en la línea de tierra, ¡has identificado este tipo de recta!
3
of 5
Rectas y los Planos Bisectores

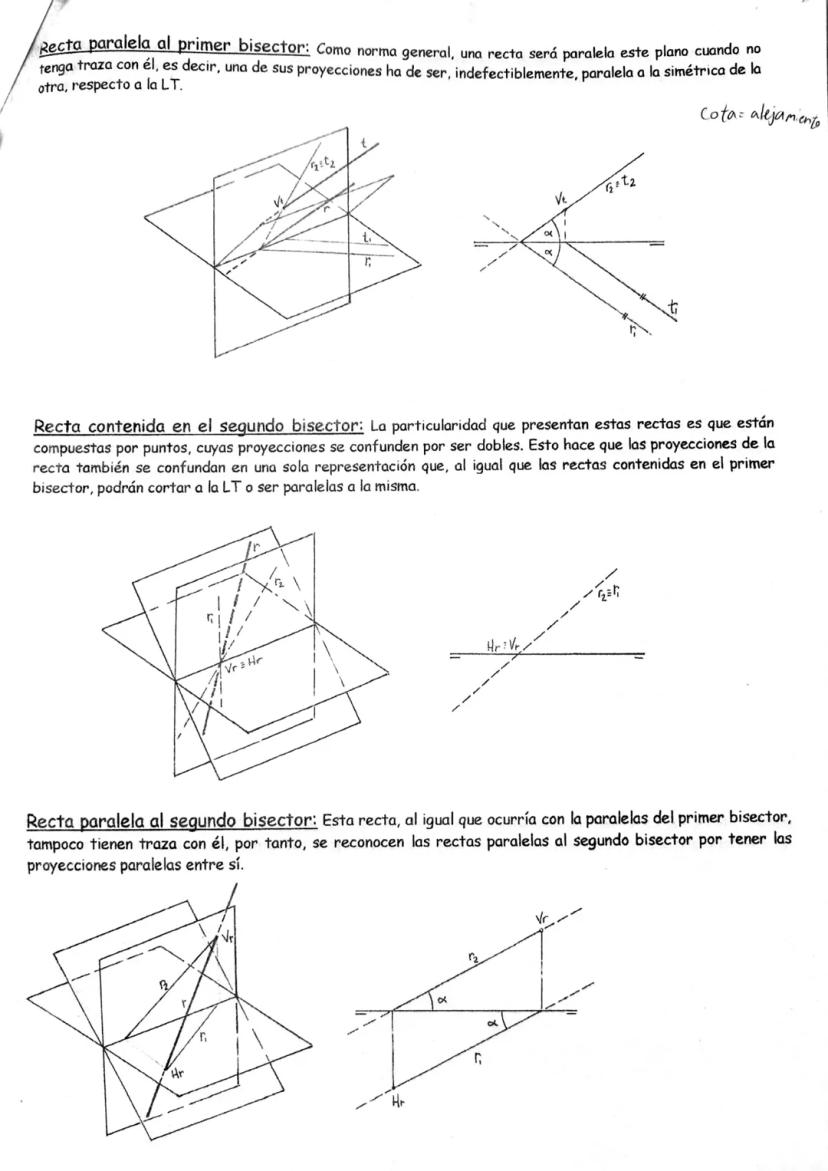

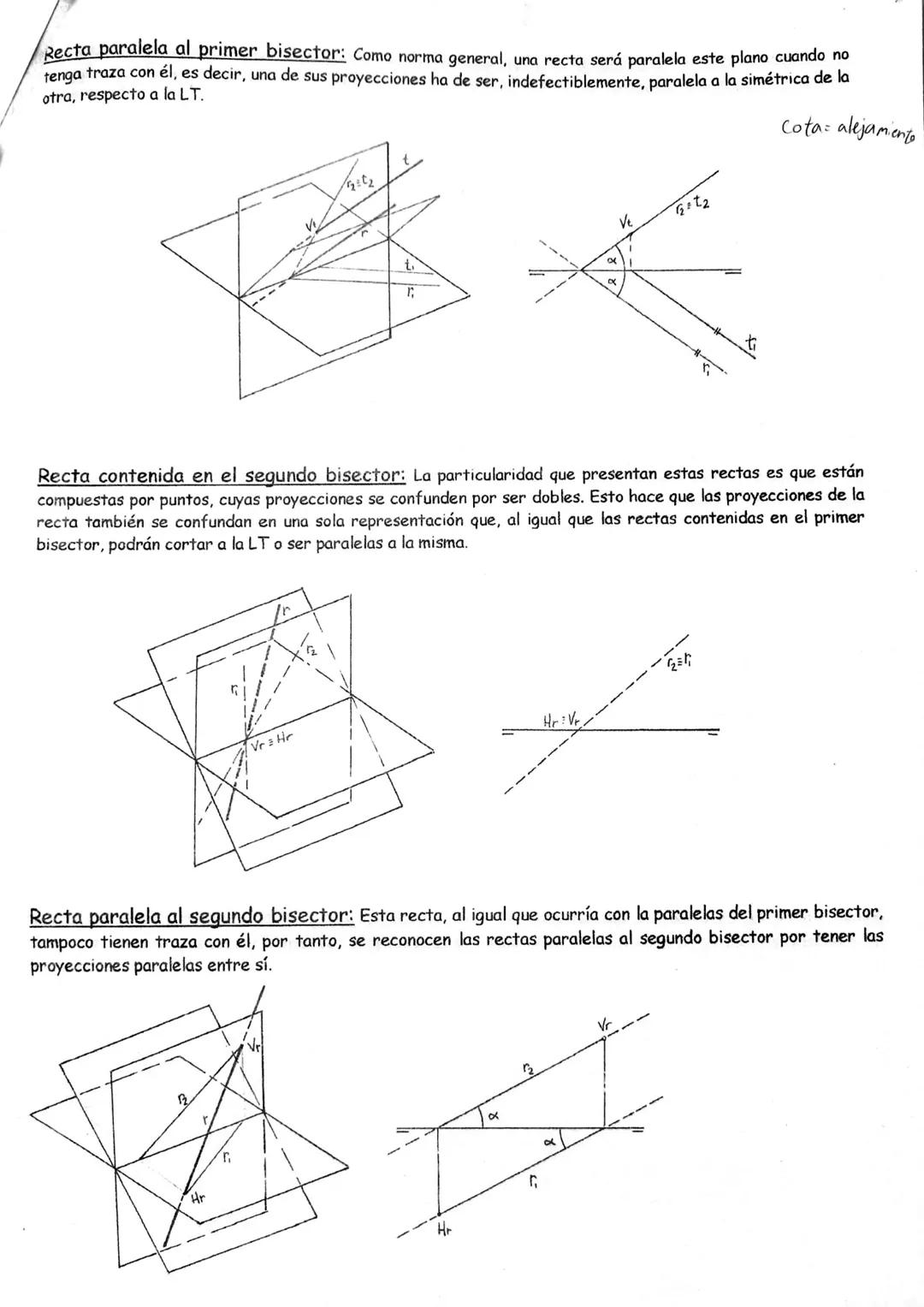

Los planos bisectores crean situaciones muy particulares para las rectas. La recta paralela al primer bisector se reconoce porque una de sus proyecciones es siempre paralela a la simétrica de la otra respecto a la línea de tierra.
La recta contenida en el segundo bisector presenta una característica única: sus proyecciones se confunden en una sola representación. Esto ocurre porque todos sus puntos tienen proyecciones dobles que se superponen.
Finalmente, la recta paralela al segundo bisector se identifica porque ambas proyecciones son paralelas entre sí, sin tener traza con este plano.
Dato importante Las rectas en los bisectores siempre tienen comportamientos simétricos o superpuestos en sus proyecciones.
4
of 5
Casos Especiales de Rectas

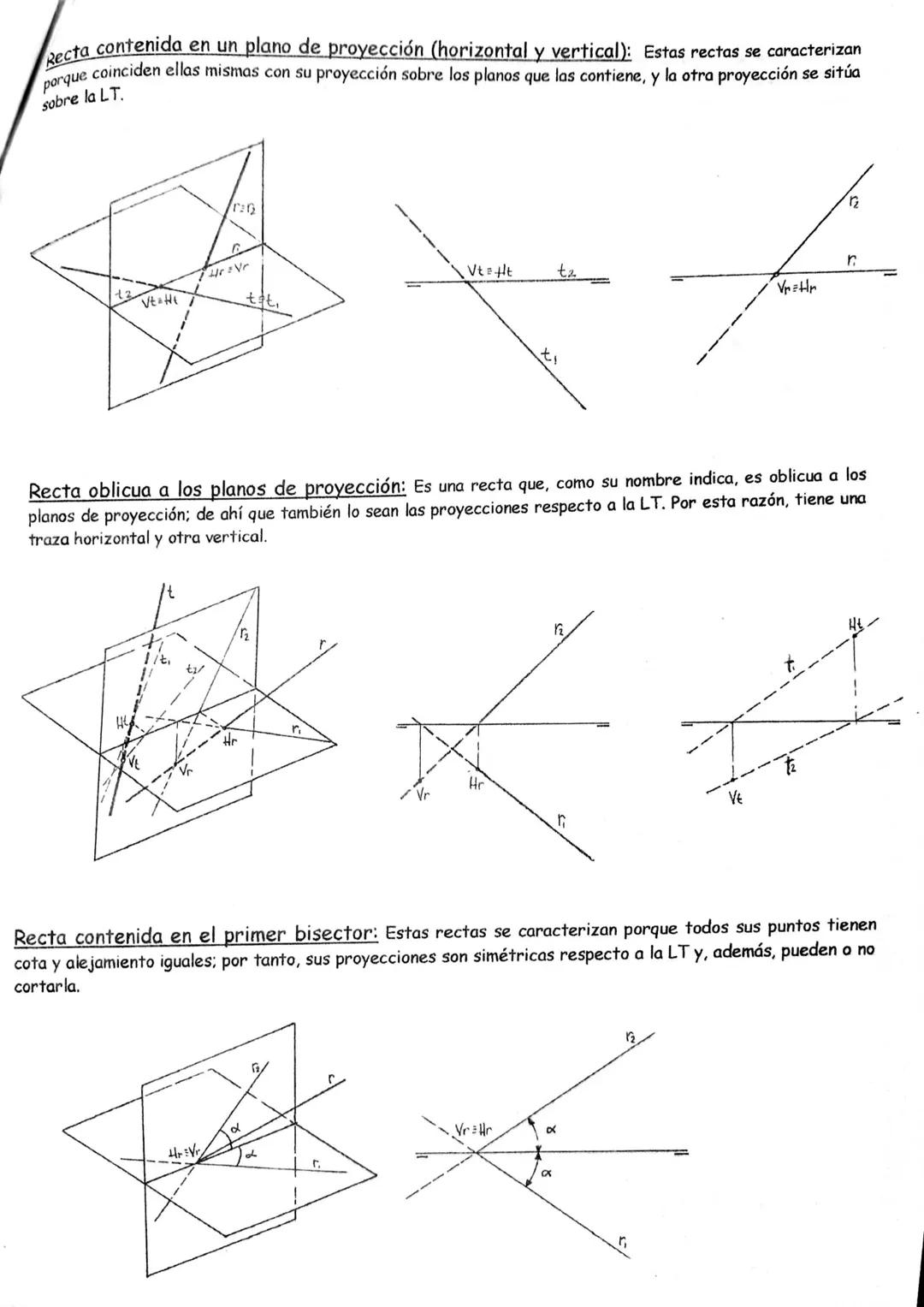

Cuando una recta está contenida en un plano de proyección, coincide exactamente con su proyección sobre ese plano. La otra proyección aparece situada directamente sobre la línea de tierra.
La recta oblicua es la más general de todas: es oblicua a ambos planos de proyección. Por esta razón, tiene tanto traza horizontal como vertical, y ninguna de sus proyecciones es paralela a la línea de tierra.
La recta contenida en el primer bisector tiene una propiedad especial: todos sus puntos presentan cota y alejamiento iguales. Esto hace que sus proyecciones sean simétricas respecto a la línea de tierra.
Recuerda La recta oblicua es la posición más común en problemas reales de dibujo técnico.
5
of 5
La Recta de Perfil

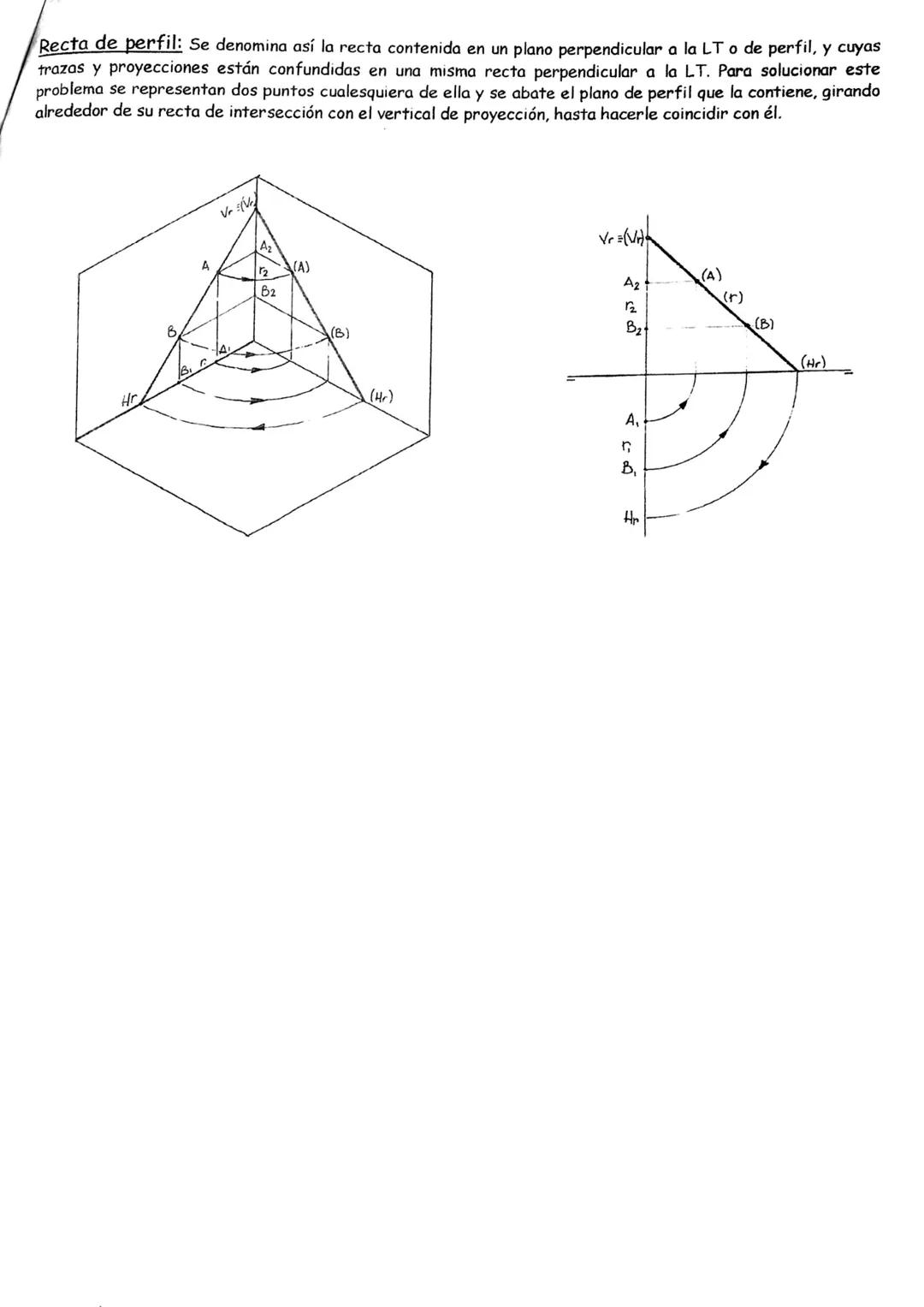

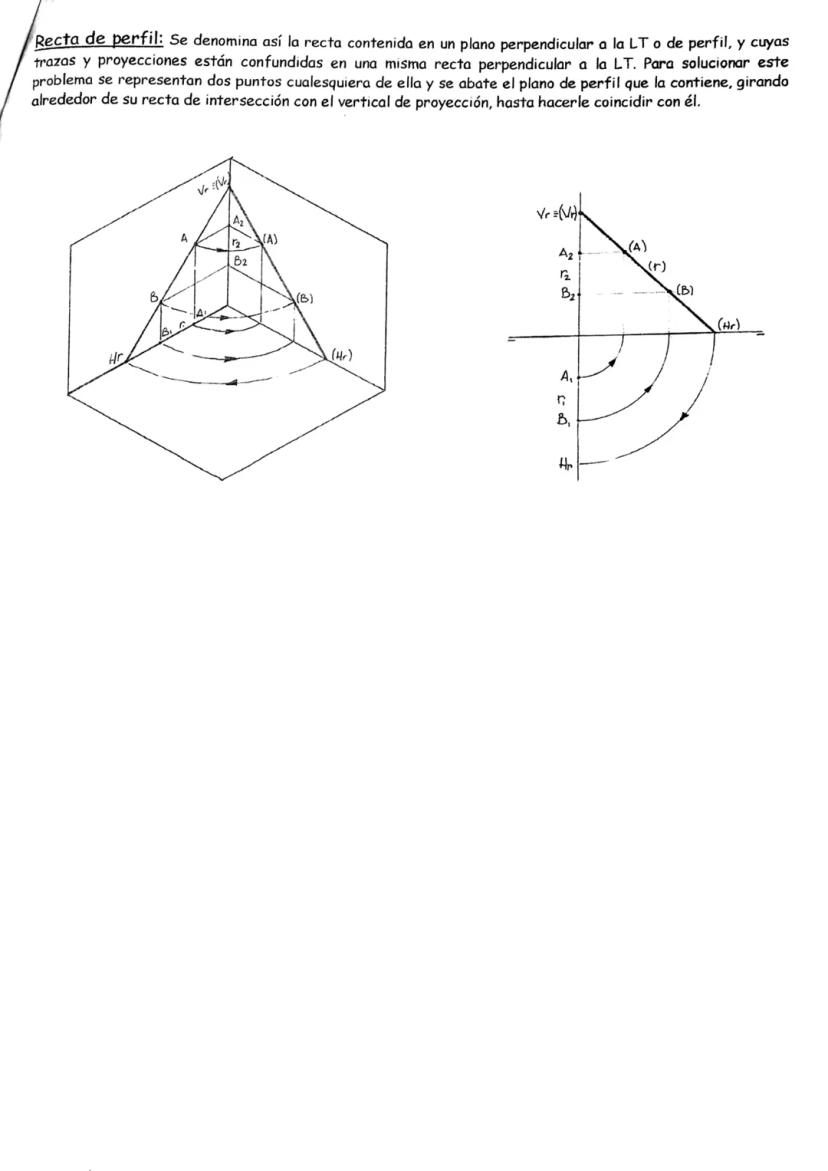

La recta de perfil presenta el mayor desafío del sistema diédrico. Está contenida en un plano perpendicular a la línea de tierra, lo que hace que sus trazas y proyecciones se confundan en una sola línea perpendicular.
Para resolver este problema, necesitas un método especial: representar dos puntos cualesquiera de la recta y abatir el plano de perfil. Esto significa girar el plano alrededor de su intersección con el plano vertical hasta hacerlo coincidir con él.
El abatimiento te permitirá ver la verdadera forma y dimensiones de la recta de perfil, cosa imposible con las proyecciones normales.
Técnica clave Dominar el abatimiento de rectas de perfil es esencial para resolver ejercicios complejos de diédrico.
