Fundamentos del Sistema Axonométrico

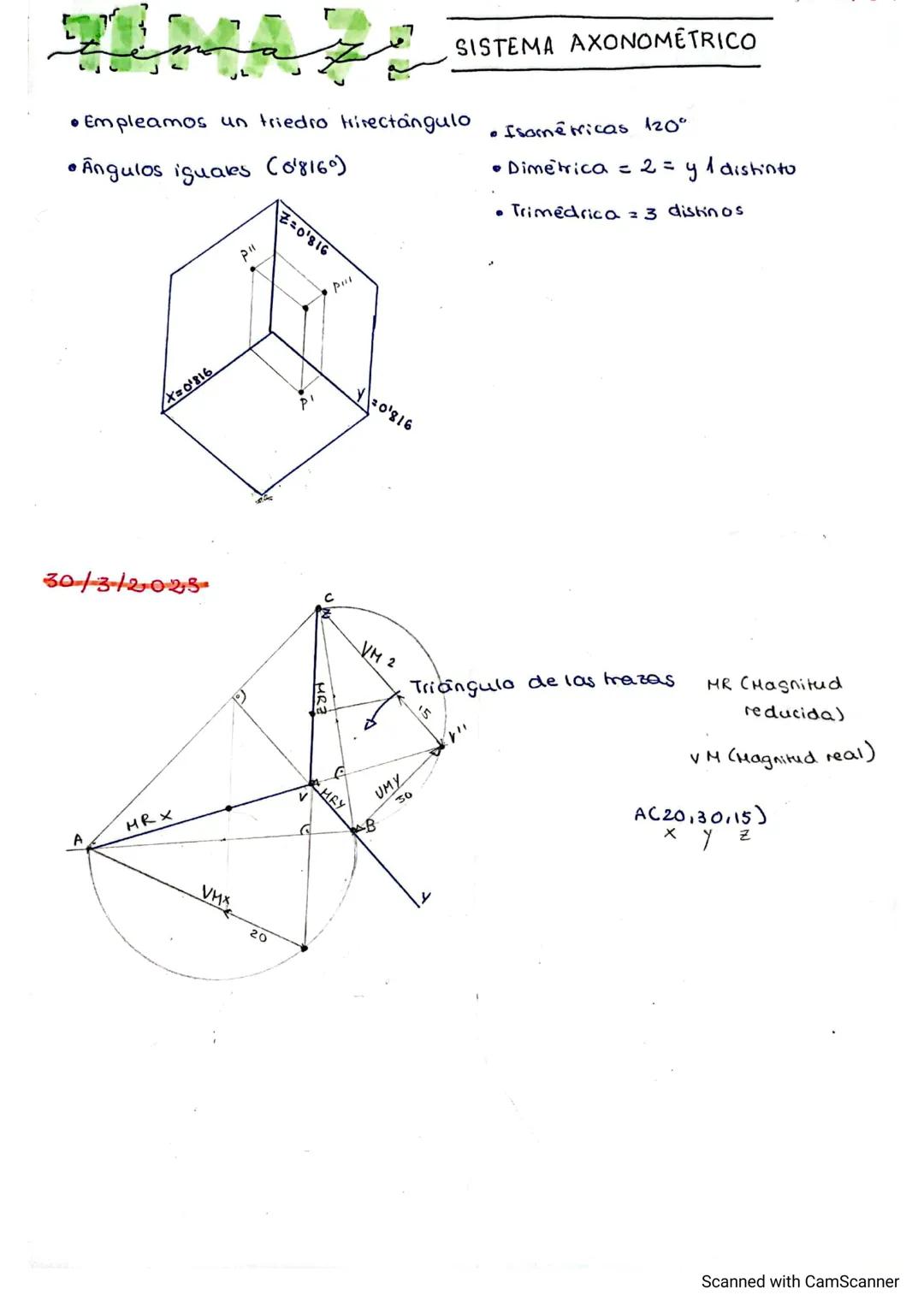

¿Te has preguntado cómo los arquitectos e ingenieros logran dibujar objetos en 3D de manera tan precisa? La clave está en el sistema axonométrico, que utiliza un triedro trirrectángulo como base.
Este sistema se divide en tres tipos principales según los ángulos que formes. En la proyección isométrica, todos los ángulos son iguales (120°) y el coeficiente de reducción es 0,816 para los tres ejes. La dimétrica tiene dos ángulos iguales y uno diferente, mientras que la trimétrica presenta tres ángulos completamente distintos.
El triángulo de las trazas es tu herramienta clave para entender las magnitudes. Te permite distinguir entre la magnitud reducida (MR) y la magnitud real (VM) de cualquier elemento que dibujes.
💡 Truco: Recuerda que el coeficiente 0,816 aparece constantemente en isométrica - ¡memorízalo y te ahorrarás muchos cálculos!
2
of 4
El Teorema de Schlömilch

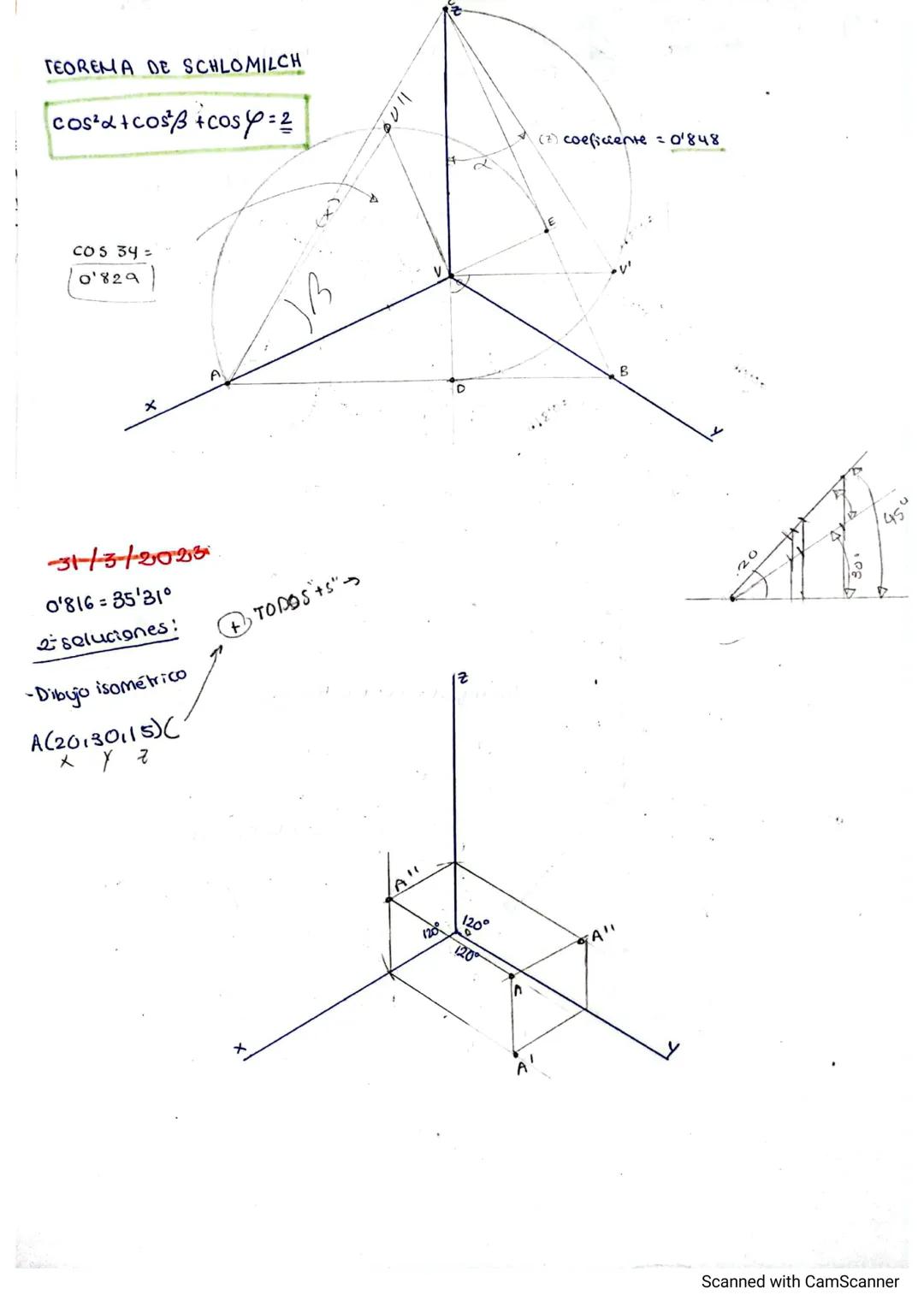

Este teorema es la base matemática que hace funcionar todo el sistema axonométrico. Su fórmula es sorprendentemente elegante: cos²α + cos²β + cos²φ = 2.
En la práctica, cuando trabajas con dibujo isométrico, este teorema te garantiza que tus proporciones sean correctas. El ángulo de 35°31' (que corresponde al coseno 0,816) surge directamente de esta relación matemática.
El coeficiente de reducción 0,816 no es un número arbitrario - viene de aplicar este teorema a la configuración isométrica. Esto significa que cuando dibujes, cada medida real se multiplica por este factor para obtener la representación correcta en papel.
⚡ Dato curioso: Schlömilch desarrolló este teorema en el siglo XIX, ¡y sigue siendo la base de todo el dibujo técnico moderno!
3
of 4
Representación de Puntos

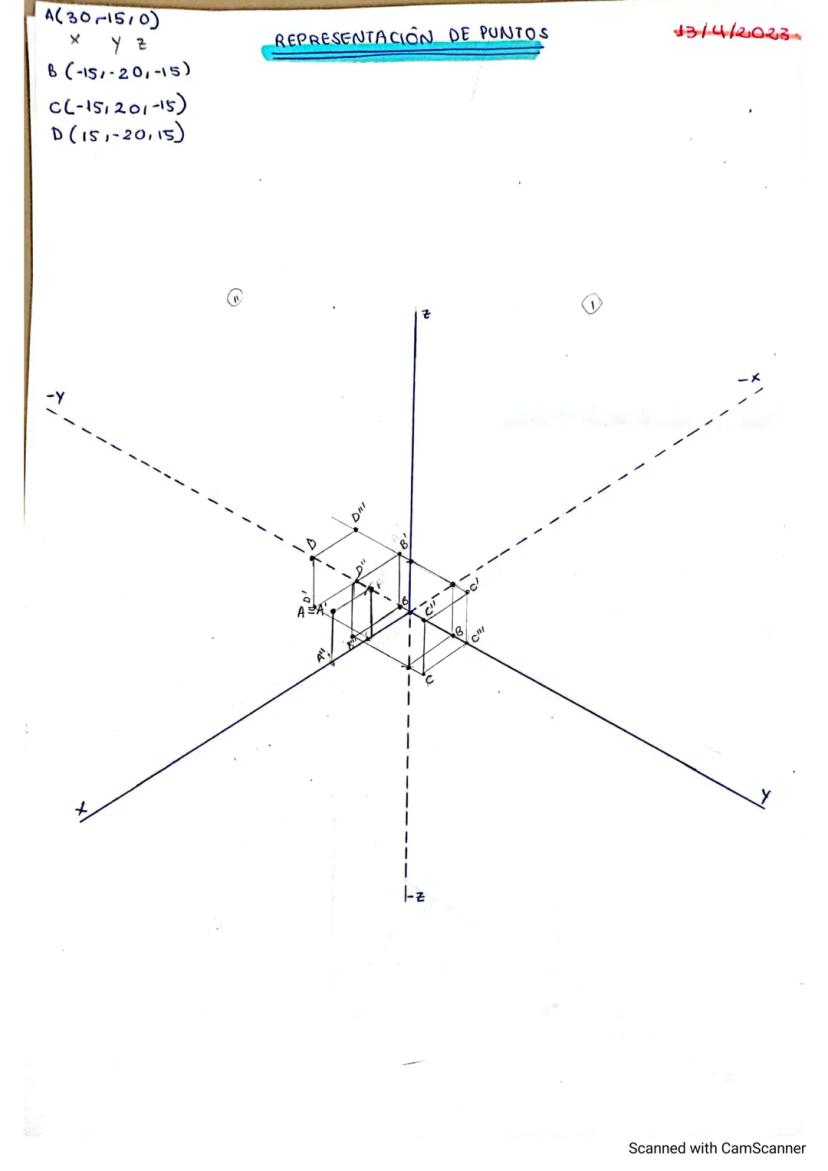

Representar puntos en el espacio es más sencillo de lo que parece una vez entiendes el sistema de coordenadas. Cada punto se define con tres valores (x, y, z) que corresponden a su posición en los tres ejes del sistema.
Observa estos ejemplos prácticos: el punto A(20,30,15) significa 20 unidades en X, 30 en Y y 15 en Z. El punto B(-15,-20,-15) tiene coordenadas negativas, lo que indica que está en el lado opuesto del origen en todos los ejes.
La clave está en aplicar el coeficiente de reducción a cada coordenada antes de dibujar. Esto te asegura que las proporciones se mantengan correctas y el dibujo sea fiel a la realidad.
🎯 Consejo práctico: Siempre marca primero el origen de coordenadas en tu dibujo - será tu punto de referencia para localizar todos los demás elementos.
4
of 4

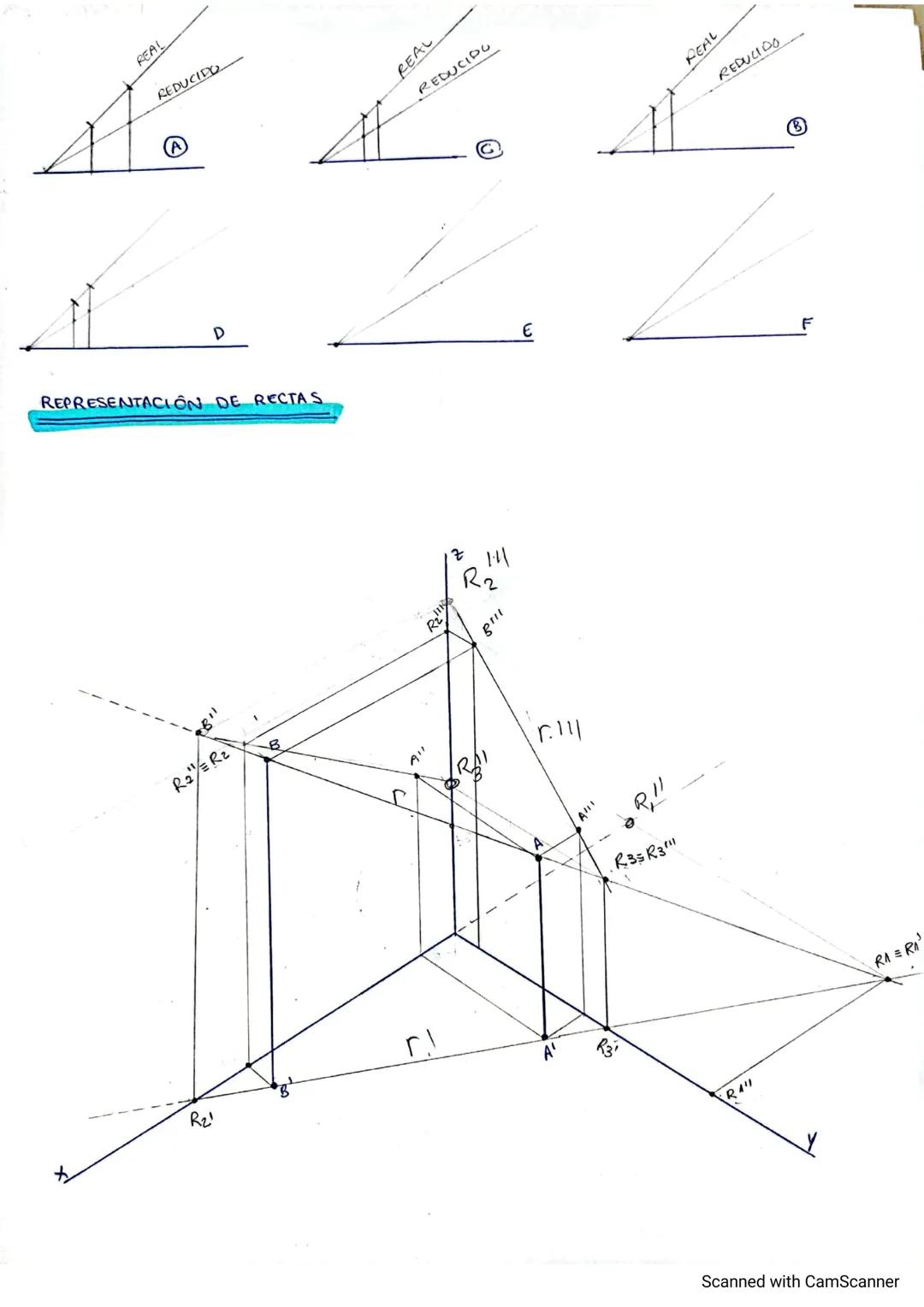

Representación de Rectas
Dibujar rectas en axonométrico requiere dominar la diferencia entre representación real y reducida. Una recta se define por dos puntos, y cada uno debe ser calculado con su coeficiente correspondiente.
La representación de rectas es fundamental porque forma la base para dibujar figuras más complejas. Cuando conectas los puntos A, D, E y F siguiendo las reglas axonométricas, obtienes una representación fidedigna del objeto tridimensional.
Recuerda que en el sistema axonométrico, las rectas paralelas en la realidad se mantienen paralelas en el dibujo. Esta propiedad te facilita enormemente el trabajo y te permite verificar si tu dibujo es correcto.
✅ Verificación rápida: Si las rectas que deberían ser paralelas no lo parecen en tu dibujo, revisa tus cálculos - probablemente hay un error en la aplicación del coeficiente.
