Proporcionalidad y Semejanza en Dibujo Técnico: Escalas Explicadas

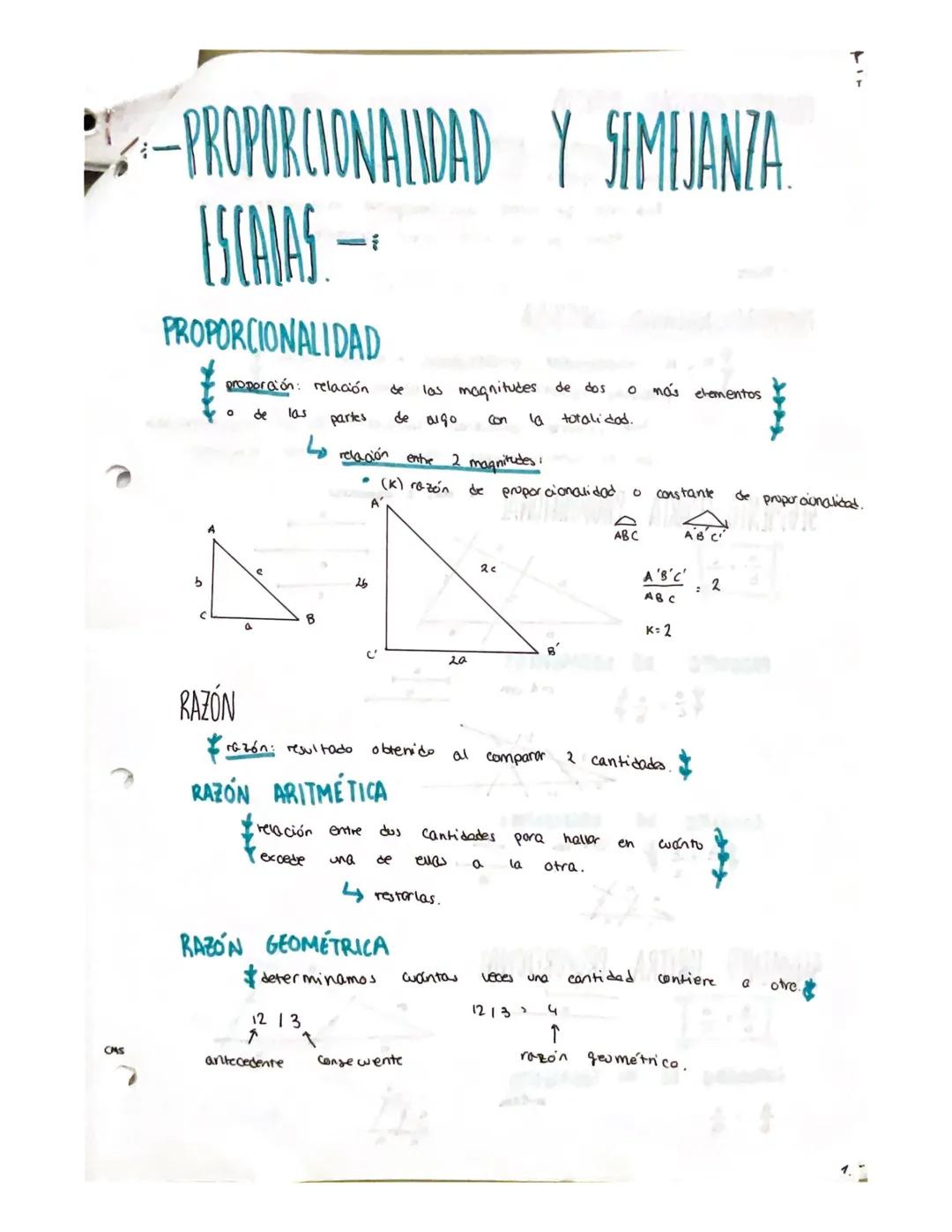

Proporcionalidad y Razones

La proporcionalidad es la relación entre las magnitudes de dos o más elementos. Imagínate que quieres hacer una receta para más gente: necesitas mantener las mismas proporciones de ingredientes.

Una razón es simplemente el resultado de comparar dos cantidades. Tienes dos tipos principales: la razón aritmética (te dice en cuánto excede una cantidad a otra) y la razón geométrica (te dice cuántas veces una cantidad contiene a otra).

💡 Tip clave: La constante de proporcionalidad $k$ es tu mejor amiga. Te permite pasar de una magnitud a otra manteniendo siempre la misma relación.

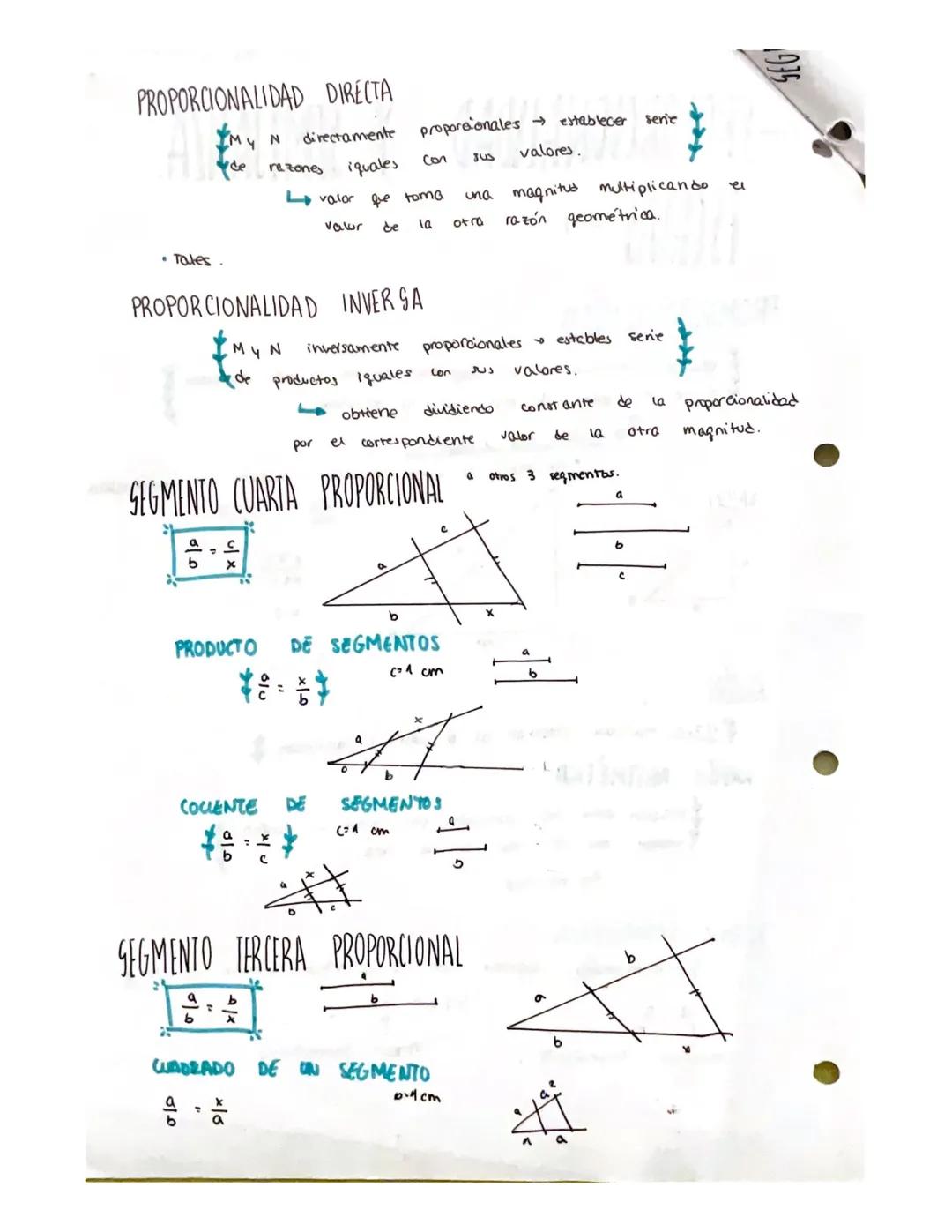

Tipos de Proporcionalidad

En la proporcionalidad directa, cuando una magnitud aumenta, la otra también aumenta en la misma proporción. Por ejemplo: más horas de trabajo = más dinero ganado.

La proporcionalidad inversa funciona al revés: cuando una magnitud aumenta, la otra disminuye. Como la velocidad y el tiempo de viaje: a más velocidad, menos tiempo tardas.

Los segmentos proporcionales te permiten encontrar medidas desconocidas usando la fórmula a/b = c/x. Es como resolver un puzzle matemático donde siempre puedes despejar la incógnita.

💡 Recuerda: En proporcionalidad directa multiplicas, en inversa divides por la constante.

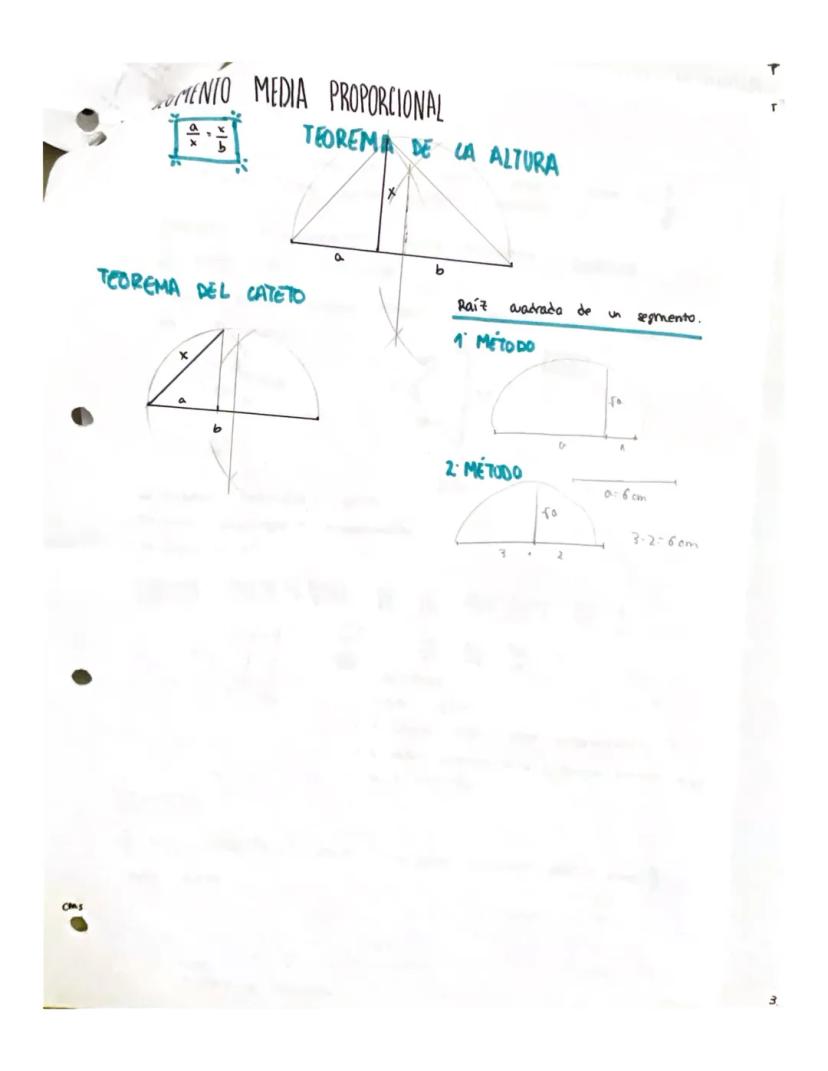

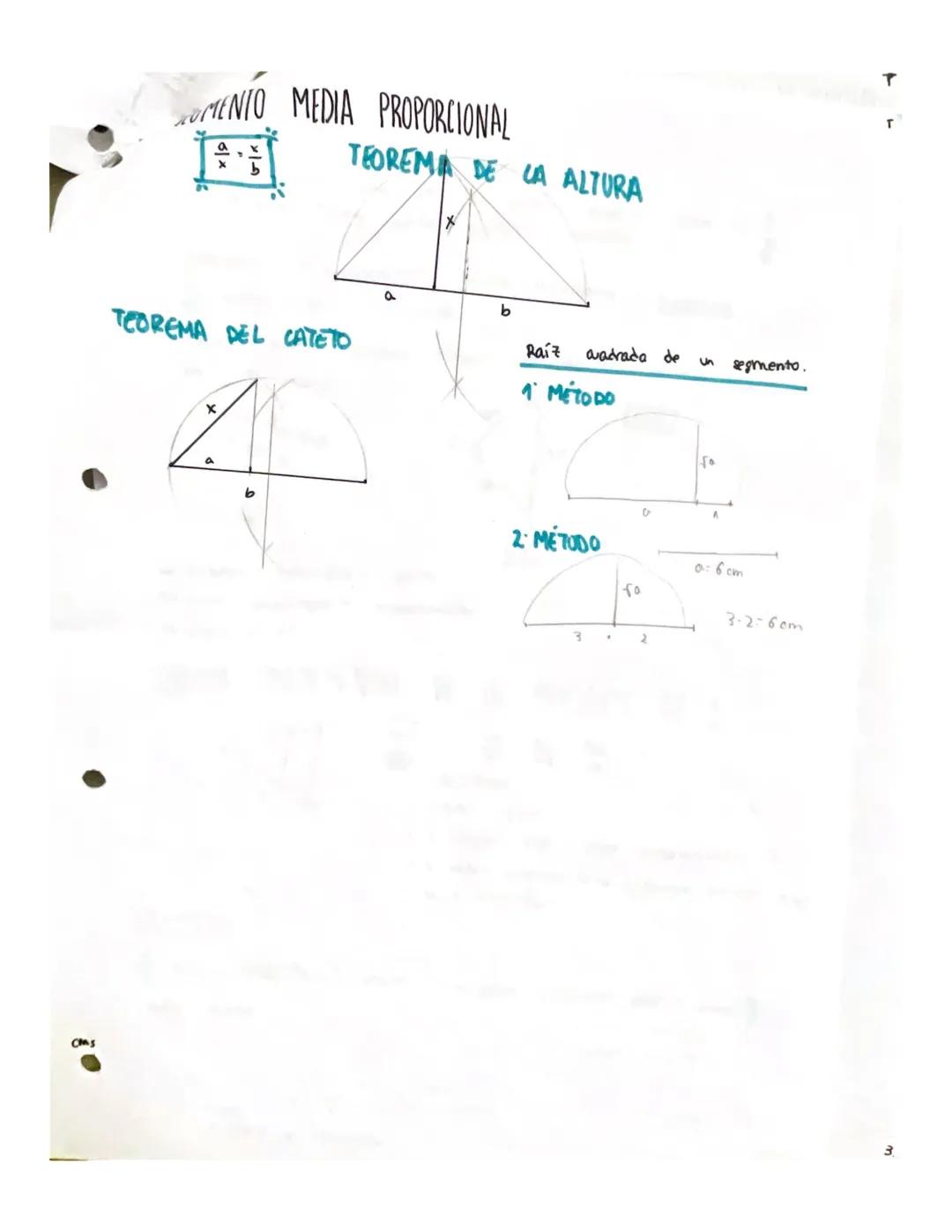

Teoremas de la Altura y el Cateto

Los teoremas de la altura y del cateto son herramientas poderosas para trabajar con triángulos rectángulos. Te permiten encontrar la media proporcional entre segmentos.

Para calcular la raíz cuadrada de un segmento, puedes usar construcciones geométricas. Existen varios métodos gráficos que te ayudan a resolver este problema sin calculadora.

Estos teoremas son especialmente útiles cuando trabajas con triángulos y necesitas encontrar medidas que no puedes calcular directamente.

💡 Dato curioso: Estos teoremas eran utilizados por los antiguos griegos para resolver problemas geométricos complejos.

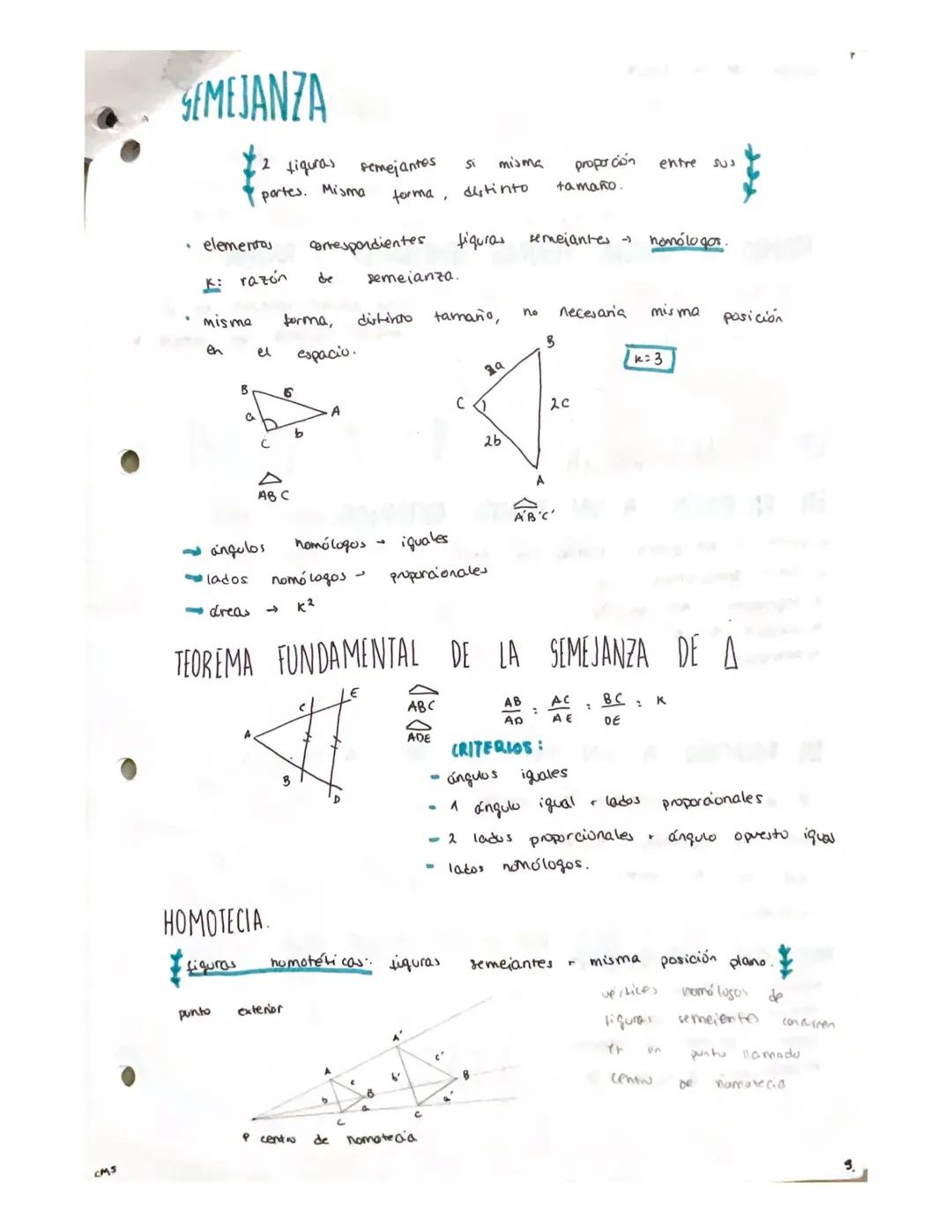

Semejanza de Figuras

Dos figuras son semejantes cuando tienen la misma forma pero distinto tamaño. Es como una foto y su ampliación: mantienen las proporciones pero cambian las dimensiones.

En figuras semejantes, los ángulos homólogos (correspondientes) son iguales, y los lados homólogos son proporcionales. La razón de semejanza $k$ te dice cuánto más grande o pequeña es una figura respecto a otra.

Los criterios de semejanza te permiten determinar si dos triángulos son semejantes: ángulos iguales, un ángulo igual con lados proporcionales, o dos lados proporcionales con el ángulo opuesto igual.

💡 Importante: Las áreas de figuras semejantes se relacionan por k², no por k.

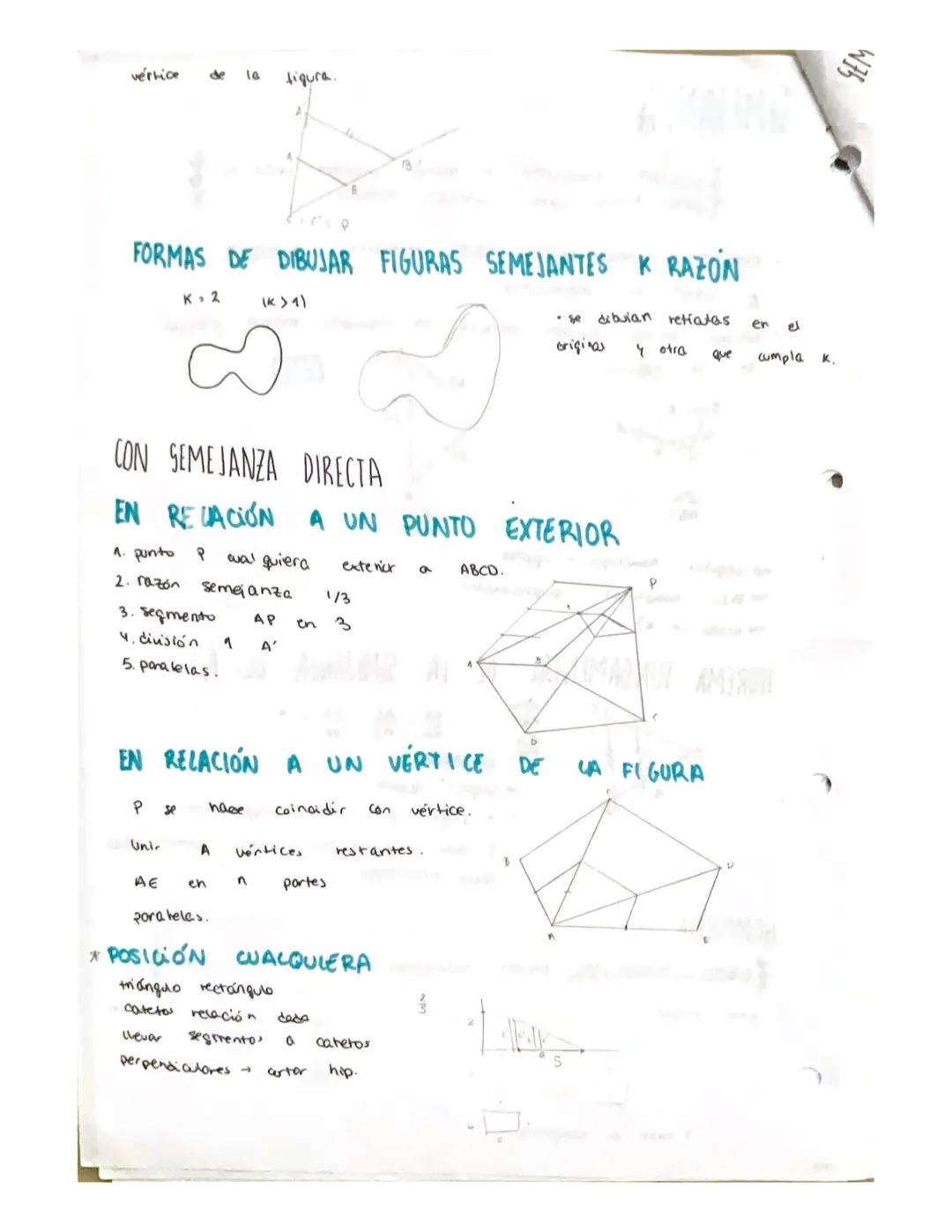

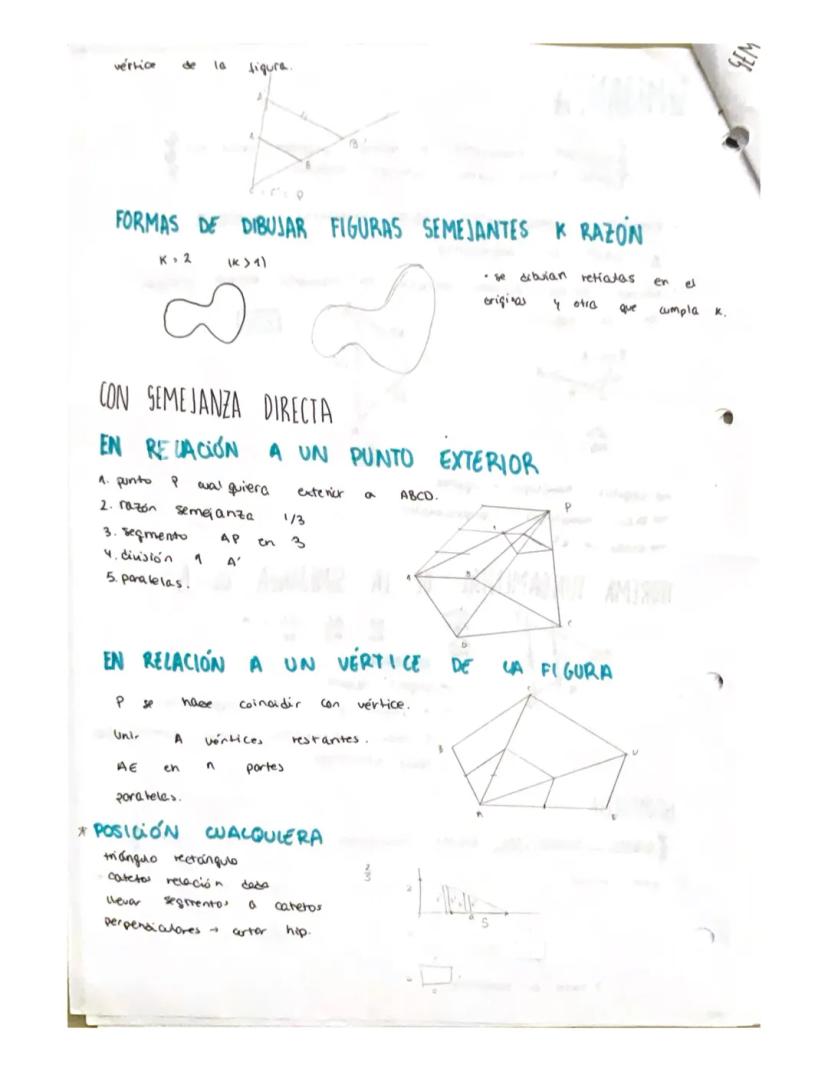

Construcción de Figuras Semejantes

Para dibujar figuras semejantes, puedes usar la homotecia. Este método te permite crear figuras semejantes desde un punto exterior o desde un vértice de la figura original.

El proceso es bastante directo: eliges un punto, estableces la razón de semejanza, divides los segmentos según esa razón y trazas paralelas para completar la construcción.

Dependiendo de si el factor k es mayor o menor que 1, obtendrás una figura ampliada o reducida. La semejanza inversa te permite crear figuras semejantes pero en posición opuesta.

💡 Consejo práctico: Practica primero con triángulos antes de pasar a figuras más complejas.

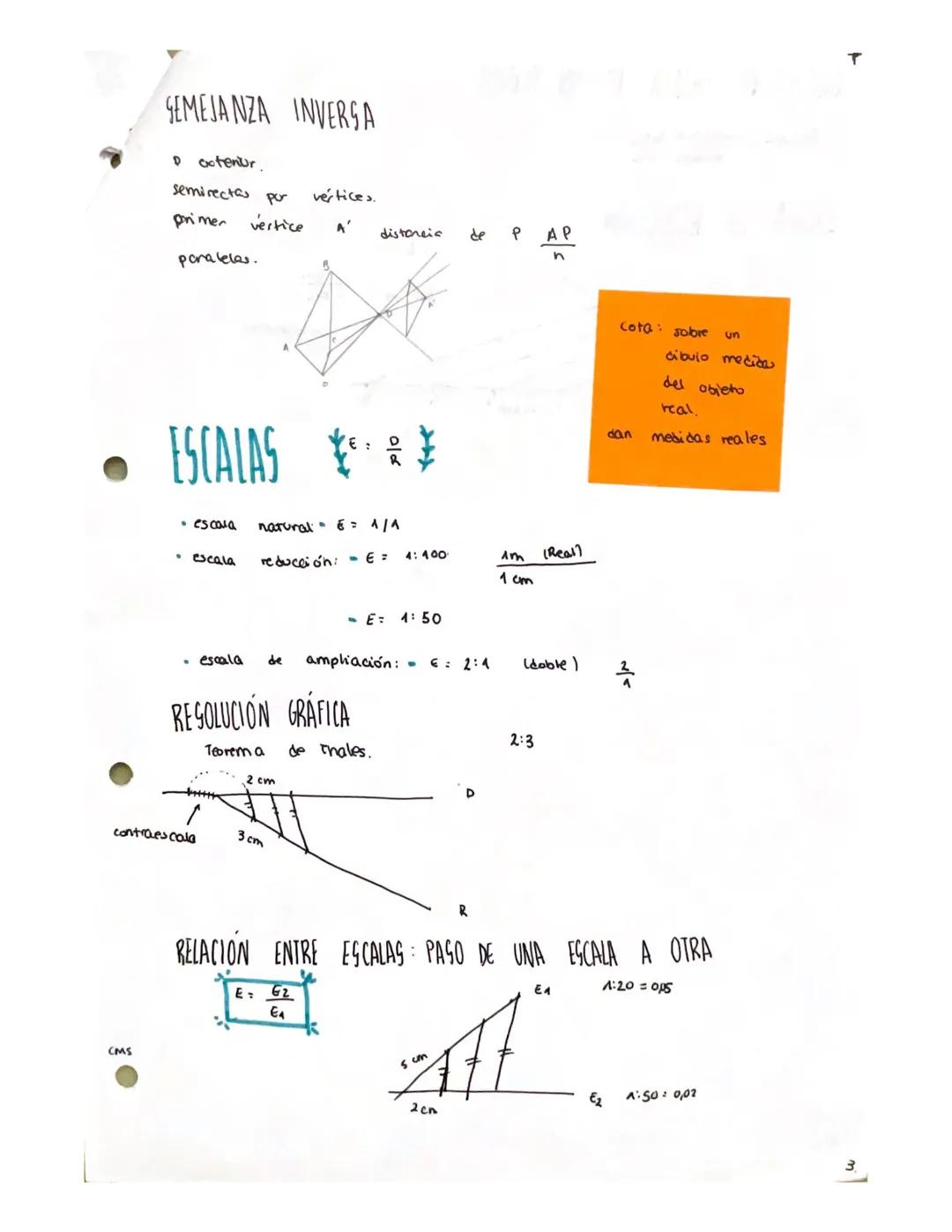

Escalas

Las escalas son fundamentales en mapas, planos y dibujos técnicos. La fórmula básica es E = e/R (escala = medida en el dibujo / medida real).

Tienes tres tipos: escala natural (1:1, tamaño real), escala de reducción (como 1:50, donde 1 cm representa 50 cm reales) y escala de ampliación (como 2:1, el doble del tamaño).

Para cambiar de una escala a otra, usas la relación E₂/E₁. Las cotas en los dibujos técnicos te dan las medidas reales del objeto, independientemente de la escala usada.

💡 Aplicación real: Los arquitectos usan escalas como 1:100 para que quepa toda una casa en un papel A4.

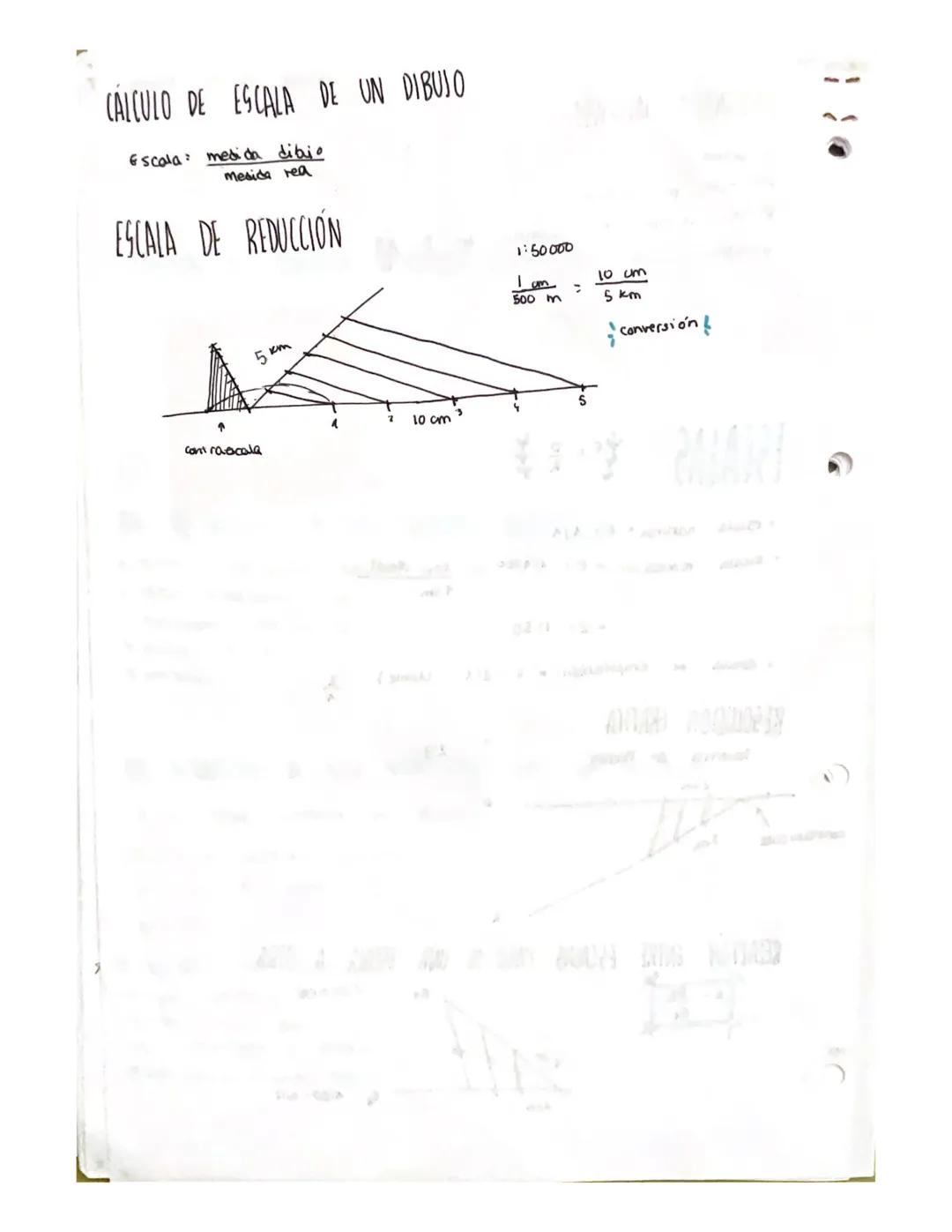

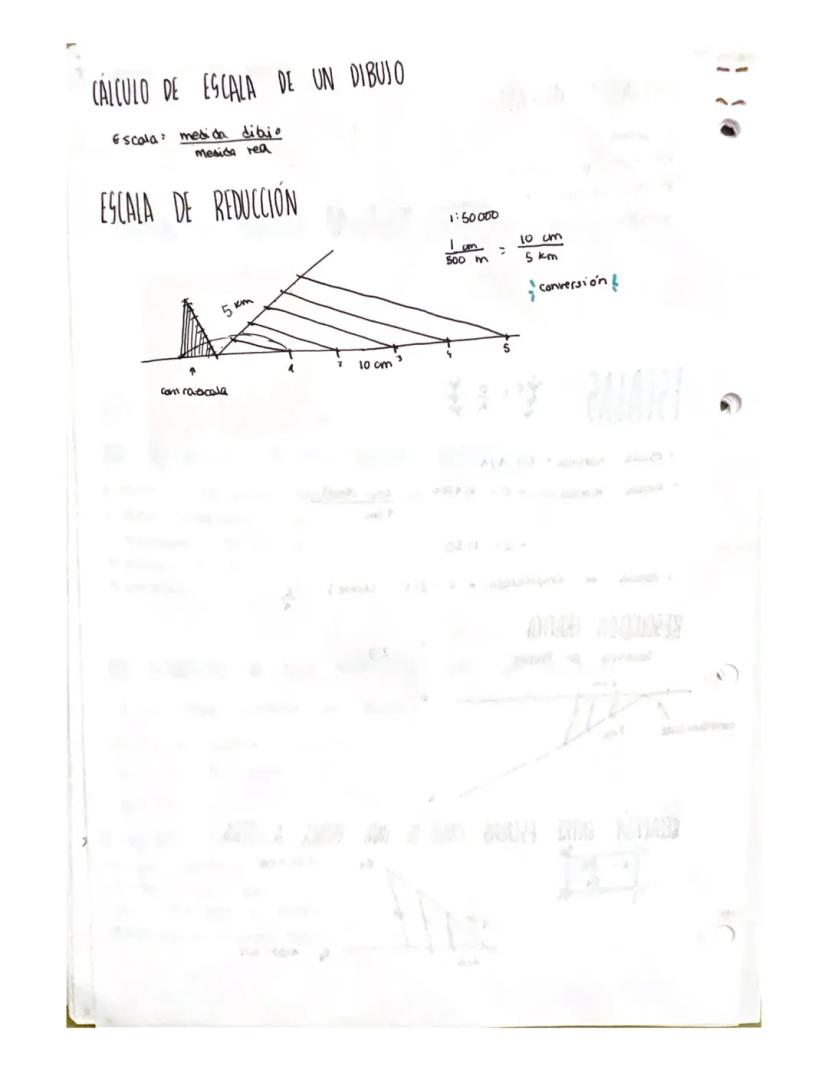

Cálculo de Escalas

Para calcular la escala de un dibujo, divides la medida del dibujo entre la medida real. Es más fácil de lo que parece: si 1 cm en el dibujo representa 500 m reales, la escala es 1:50000.

Las contraescalas te ayudan a hacer conversiones rápidas sin cálculos complicados. Son especialmente útiles cuando trabajas frecuentemente con la misma escala.

La práctica es clave: cuanto más trabajes con escalas diferentes, más intuitivo se volverá el proceso de conversión entre medidas reales y representadas.

💡 Truco: Siempre convierte todo a la misma unidad antes de calcular la escala.

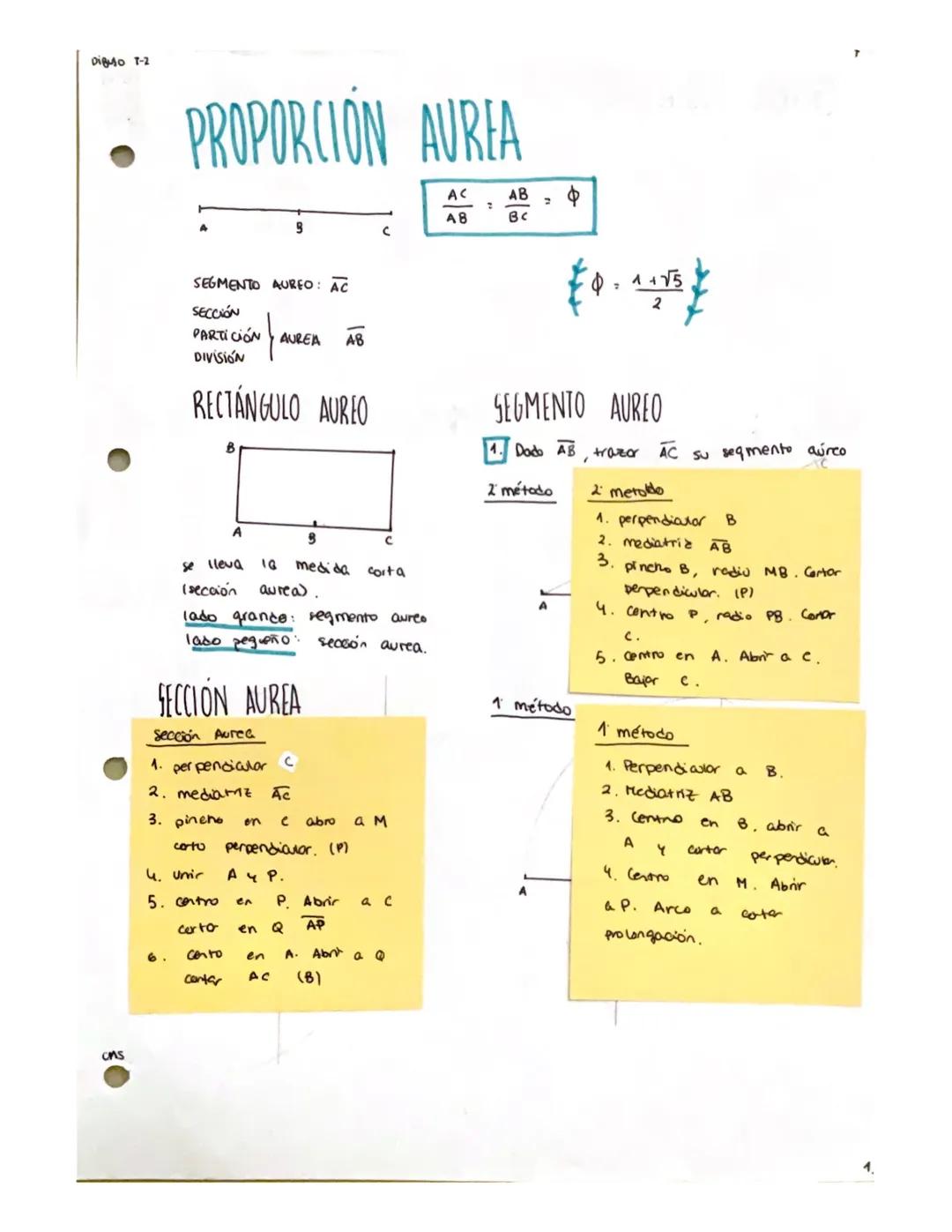

Proporción Áurea

La proporción áurea $φ = (1+√5)/2 ≈ 1.618$ es considerada la proporción más bella de la naturaleza. La encuentras en girasoles, caracolas y incluso en el arte renacentista.

Un segmento áureo se divide de tal manera que la relación entre el total y la parte mayor es igual a la relación entre la parte mayor y la menor. Los rectángulos áureos siguen esta misma proporción.

Puedes construir tanto secciones como segmentos áureos usando solo compás y regla. Estos métodos geométricos eran los que usaban los antiguos matemáticos griegos.

💡 Curiosidad: Muchos consideran que esta proporción es la clave de la belleza en el arte y la arquitectura.

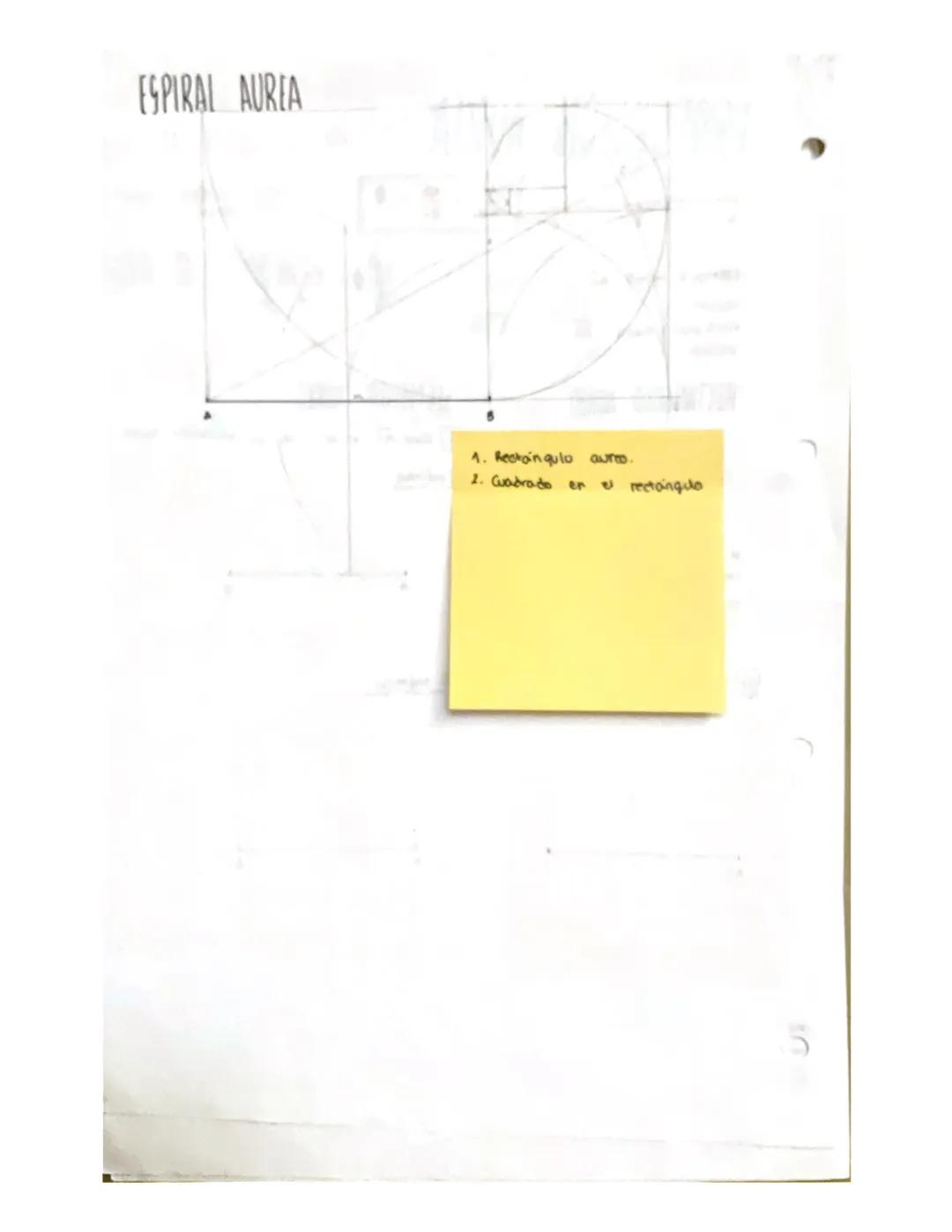

Espiral Áurea

La espiral áurea se construye a partir de rectángulos áureos. Cada rectángulo contiene un cuadrado, y al eliminar ese cuadrado queda otro rectángulo áureo más pequeño.

Esta espiral aparece constantemente en la naturaleza: en las galaxias, los huracanes, las caracolas del nautilus y la disposición de las semillas en los girasoles.

Construir una espiral áurea te conecta con patrones matemáticos fundamentales que rigen tanto el cosmos como los seres vivos.

💡 Dato fascinante: Esta misma espiral la puedes encontrar en tu propia mano, en las proporciones de tus dedos.
