Los polígonos regularesson figuras geométricas fundamentales que necesitas dominar...
Otros184 visualizaciones·Actualizado 22 ago 2026·3 páginasPolígonos Regulares en Dibujo Técnico
1 / 3
1
of 3

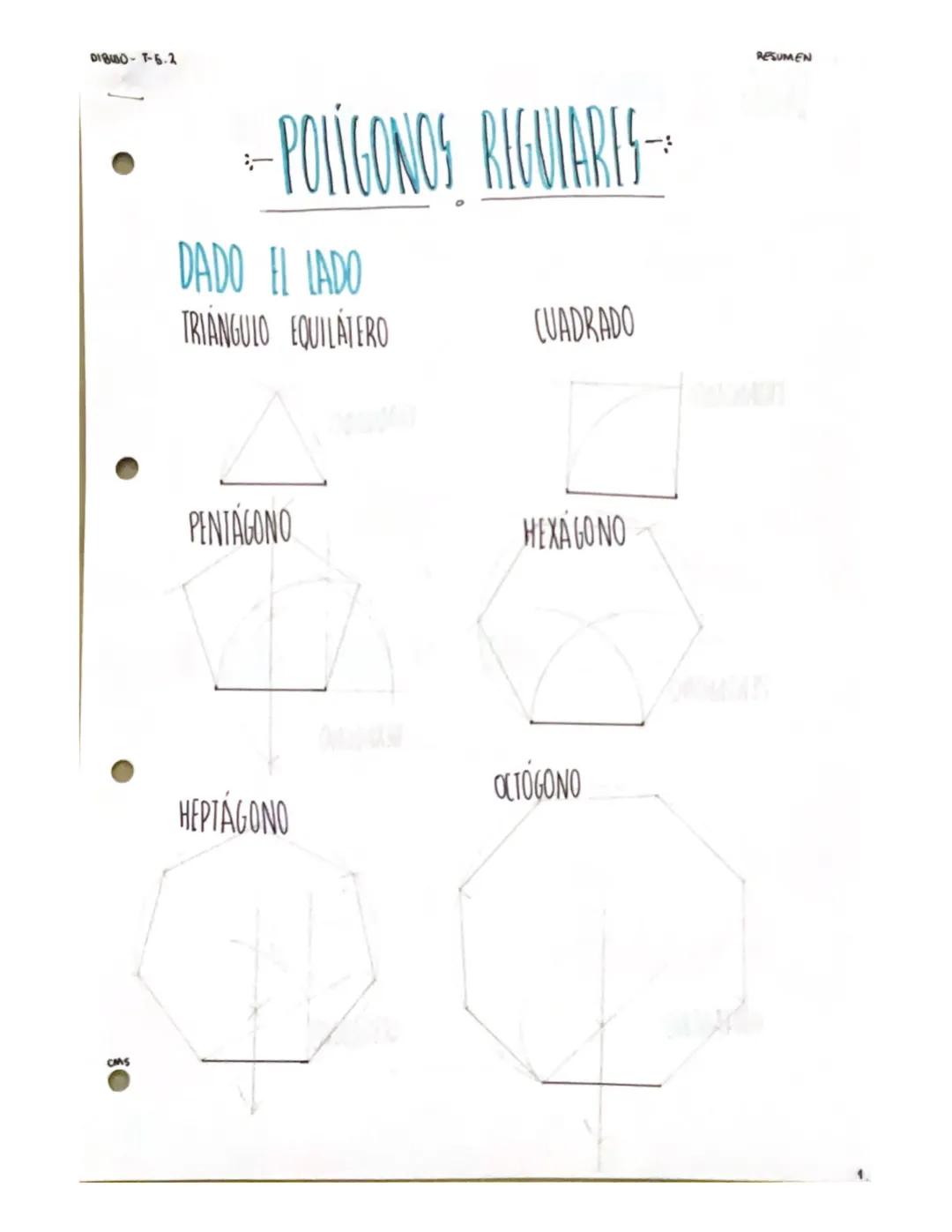

Construcción con Lado Conocido
Cuando ya tienes la medida del lado, construir polígonos regulares se vuelve mucho más sencillo de lo que parece. Los casos más comunes que aparecen en exámenes son el triángulo equilátero, el cuadrado, el pentágono, hexágono, heptágono y octógono.
El triángulo equilátero y el cuadrado son los más directos - simplemente usas el compás para marcar las distancias iguales. Para polígonos más complejos como el pentágono o hexágono, necesitarás aplicar técnicas específicas de división de ángulos.
El octógono es especialmente útil porque aparece frecuentemente en problemas de arquitectura y diseño. Dominar estas construcciones te ayudará no solo en geometría, sino también en dibujo técnico.
Tip clave: Siempre empieza trazando una línea base con la medida del lado dado - será tu referencia para toda la construcción.
2
of 3

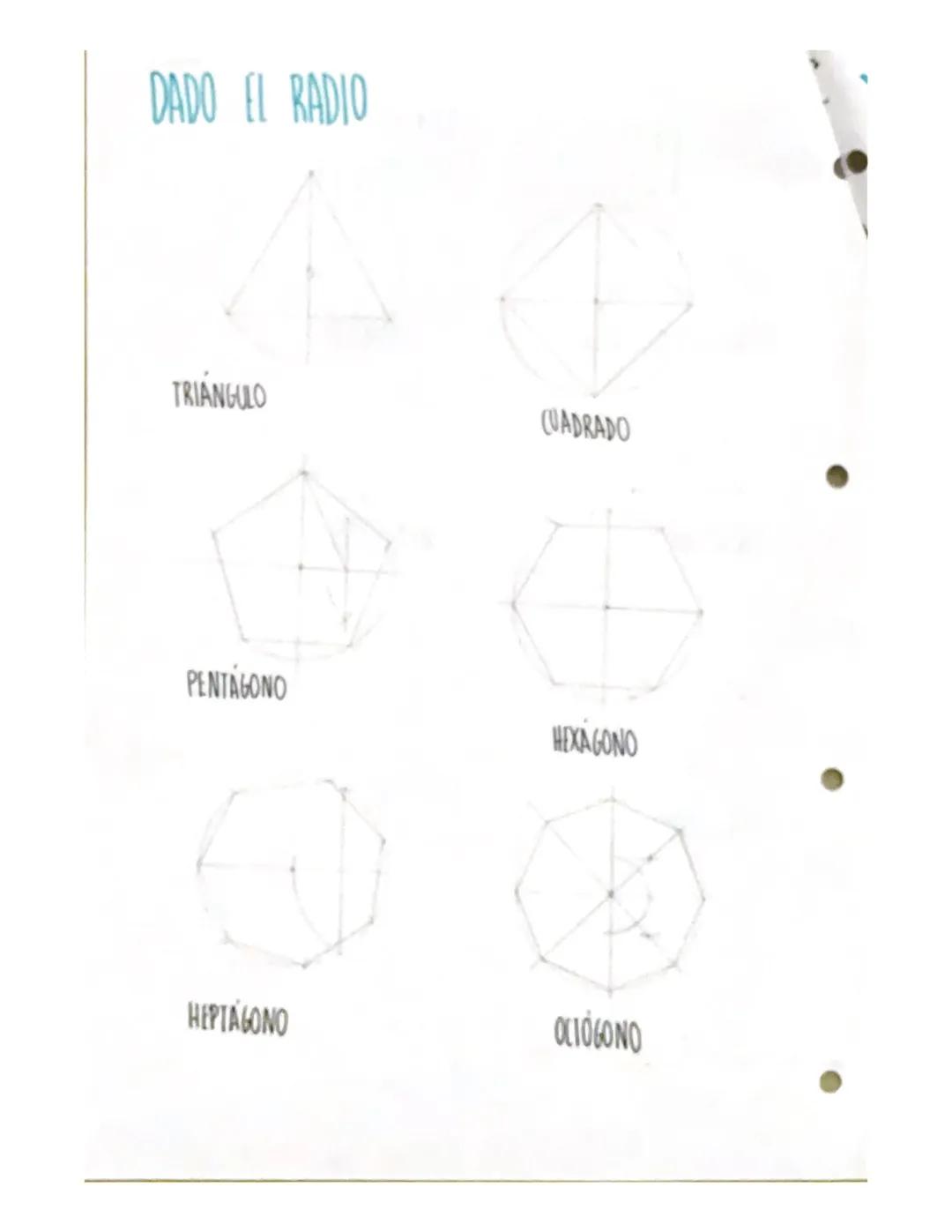

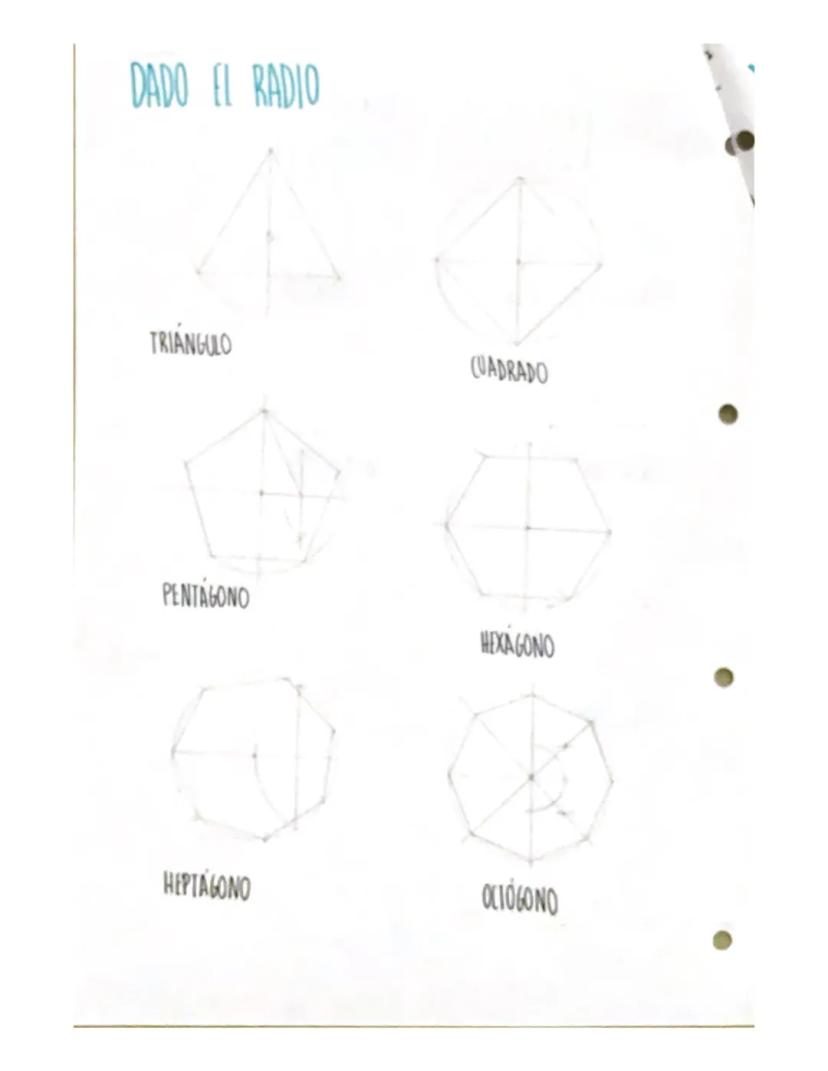

Construcción con Radio Conocido
Partir del radio cambia completamente tu estrategia de construcción, pero no te preocupes - es igual de manejable. El radio es la distancia desde el centro del polígono hasta cualquier vértice.
Para el triángulo y cuadrado, el proceso es bastante directo usando divisiones del círculo. El pentágono y hexágono requieren cálculos angulares más precisos, pero siguen patrones predecibles que puedes memorizar.
El heptágono y octógono son los más desafiantes porque implican divisiones más complejas del círculo. Sin embargo, una vez que entiendes el patrón de división angular, todos siguen la misma lógica básica.
Recuerda: Con el radio conocido, siempre empiezas dibujando el círculo que contendrá todos los vértices del polígono.
3
of 3

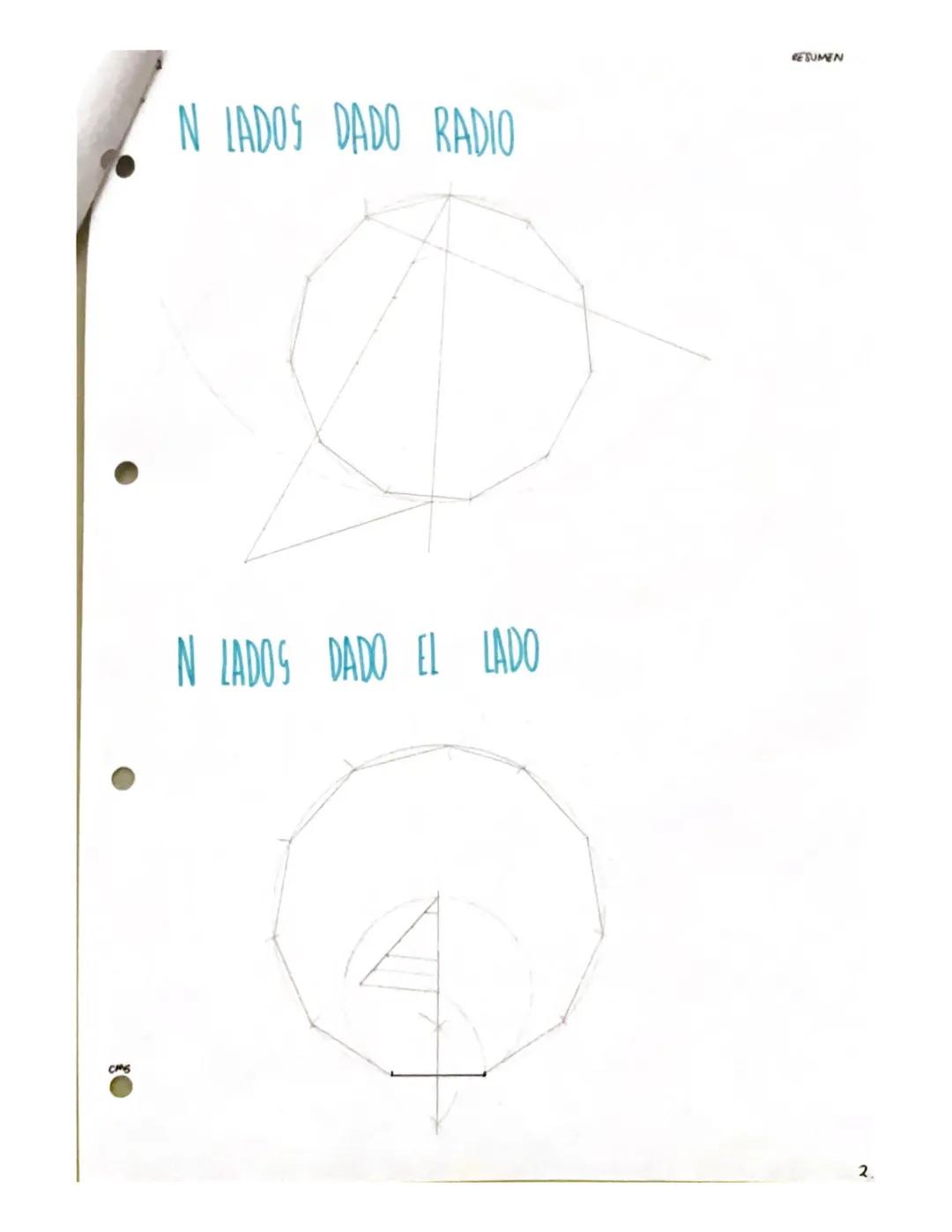

Fórmulas Generales para N Lados
¿Qué pasa si necesitas construir un polígono de cualquier número de lados? Existe una fórmula general que funciona tanto con radio como con lado conocido.
Dado el radio: Divides 360° entre el número de lados para obtener el ángulo central de cada sector. Luego marcas estos puntos en el círculo y los conectas secuencialmente.
Dado el lado: Calculas primero el radio usando trigonometría, luego procedes como en el caso anterior. La fórmula clave es que el ángulo central siempre será 360°/n.
Dato importante: Esta técnica general te salva en exámenes cuando aparecen polígonos "raros" como un decágono (10 lados) o dodecágono (12 lados).
