Comprender las Escalas en Dibujo Técnico

Qué son las escalas

Las escalas son la relación entre lo que mides en tu dibujo y lo que mide en la realidad. Es como hacer un zoom in o zoom out a los objetos para que quepan perfectamente en tu folio.

Se escriben siempre como fracciones: E 1:1 significa que el dibujo es igual que la realidad. El truco para acordarte: imagina al "Dr. Escala, especialista en proporciones" - suena raro pero funciona.

💡 Recuerda: Un mapa de tu ciudad es un ejemplo perfecto de escala - toda la ciudad reducida para que quepa en un papel.

Escala natural (1:1)

La escala natural es cuando el numerador y denominador son iguales. Tu dibujo tiene exactamente el mismo tamaño que el objeto real.

Es perfecta cuando el objeto que quieres dibujar ya cabe cómodamente en tu papel. No tienes que hacer cálculos raros ni complicarte la vida.

💡 Tip: Es la escala más sencilla porque no hay que hacer operaciones matemáticas.

Escala de reducción

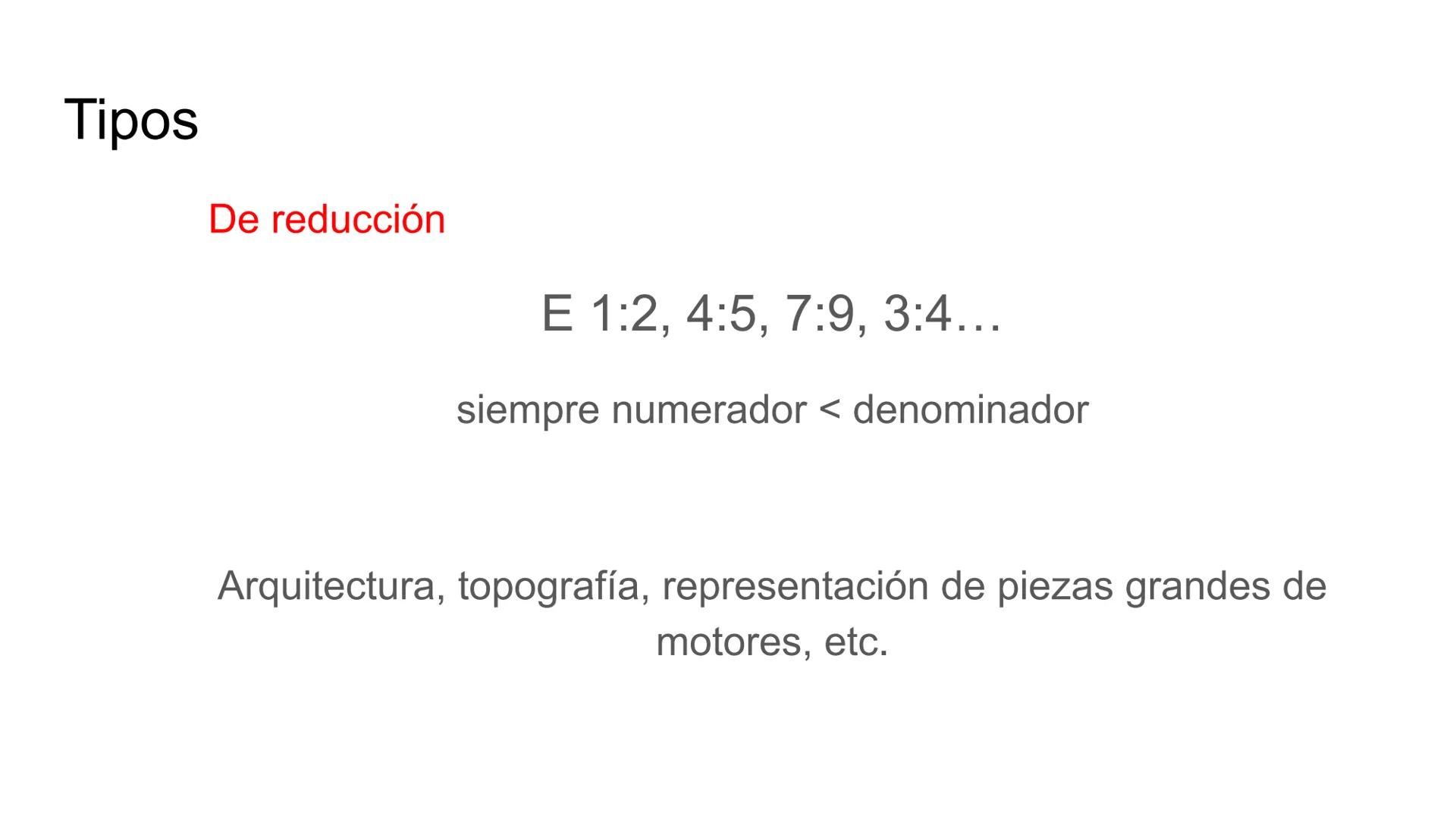

En la escala de reducción, el numerador siempre es menor que el denominador (1:2, 3:4, 7:9...). Es cuando necesitas hacer algo más pequeño para que quepa en tu papel.

Se usa muchísimo en arquitectura y topografía. Imagínate intentar dibujar un edificio entero en tamaño real - ¡necesitarías un papel gigantesco!

También es útil para representar piezas grandes de motores o cualquier cosa que sea demasiado grande para tu formato de papel.

💡 Fácil: Si el primer número es más pequeño, estás reduciendo el objeto.

Escala de ampliación

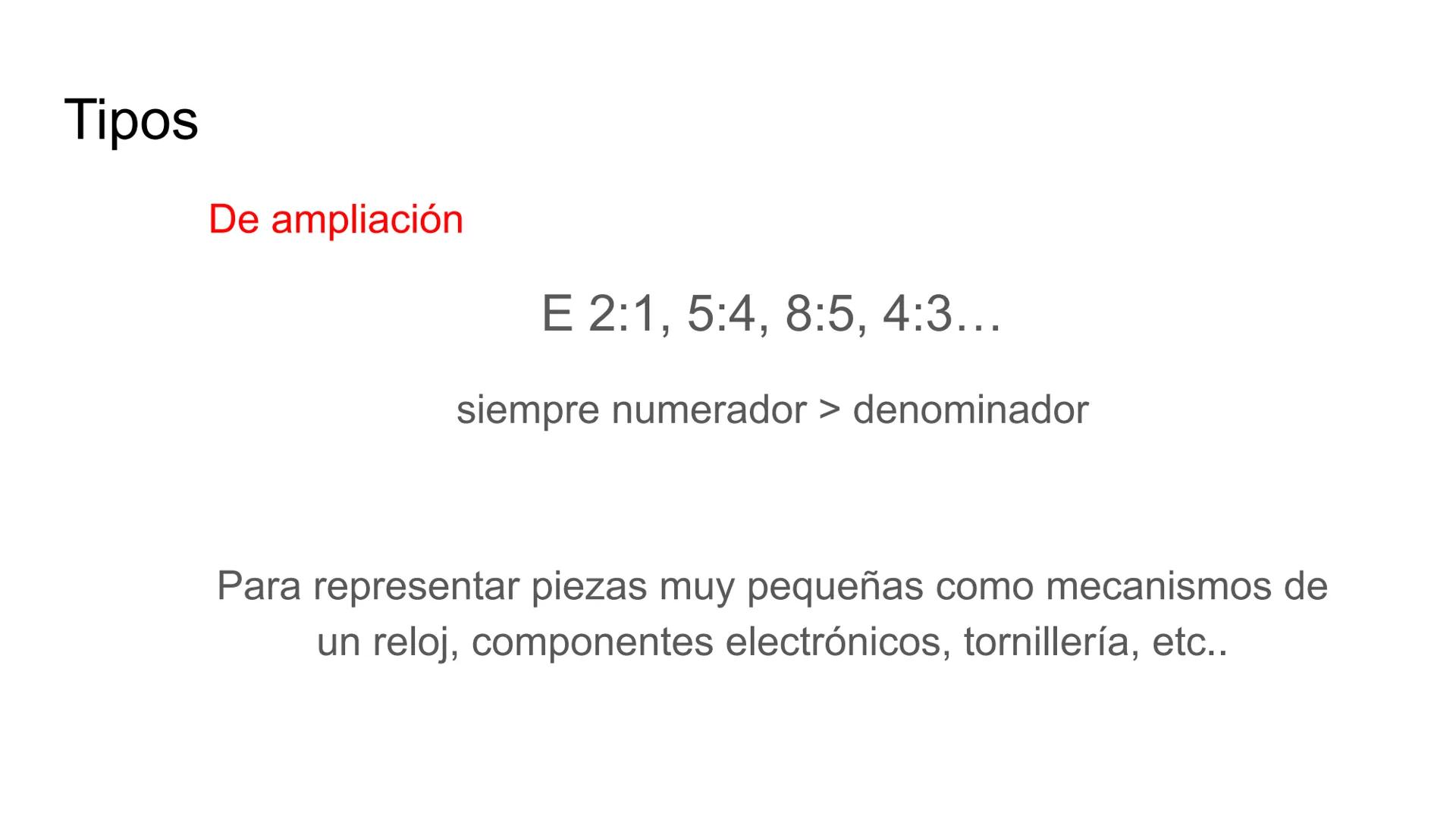

La escala de ampliación es justo lo contrario: el numerador es mayor que el denominador (2:1, 5:4, 8:5...). Aquí haces las cosas más grandes de lo que son en realidad.

Es perfecta para dibujar cosas súper pequeñas que necesitas ver con detalle. Piensa en los mecanismos de un reloj, componentes electrónicos o tornillos minúsculos.

Sin la ampliación, estos objetos serían prácticamente invisibles en tu dibujo y no podrías trabajar con ellos.

💡 Recuerda: Si el primer número es mayor, estás ampliando el objeto.

Cómo operar con escalas - Casos básicos

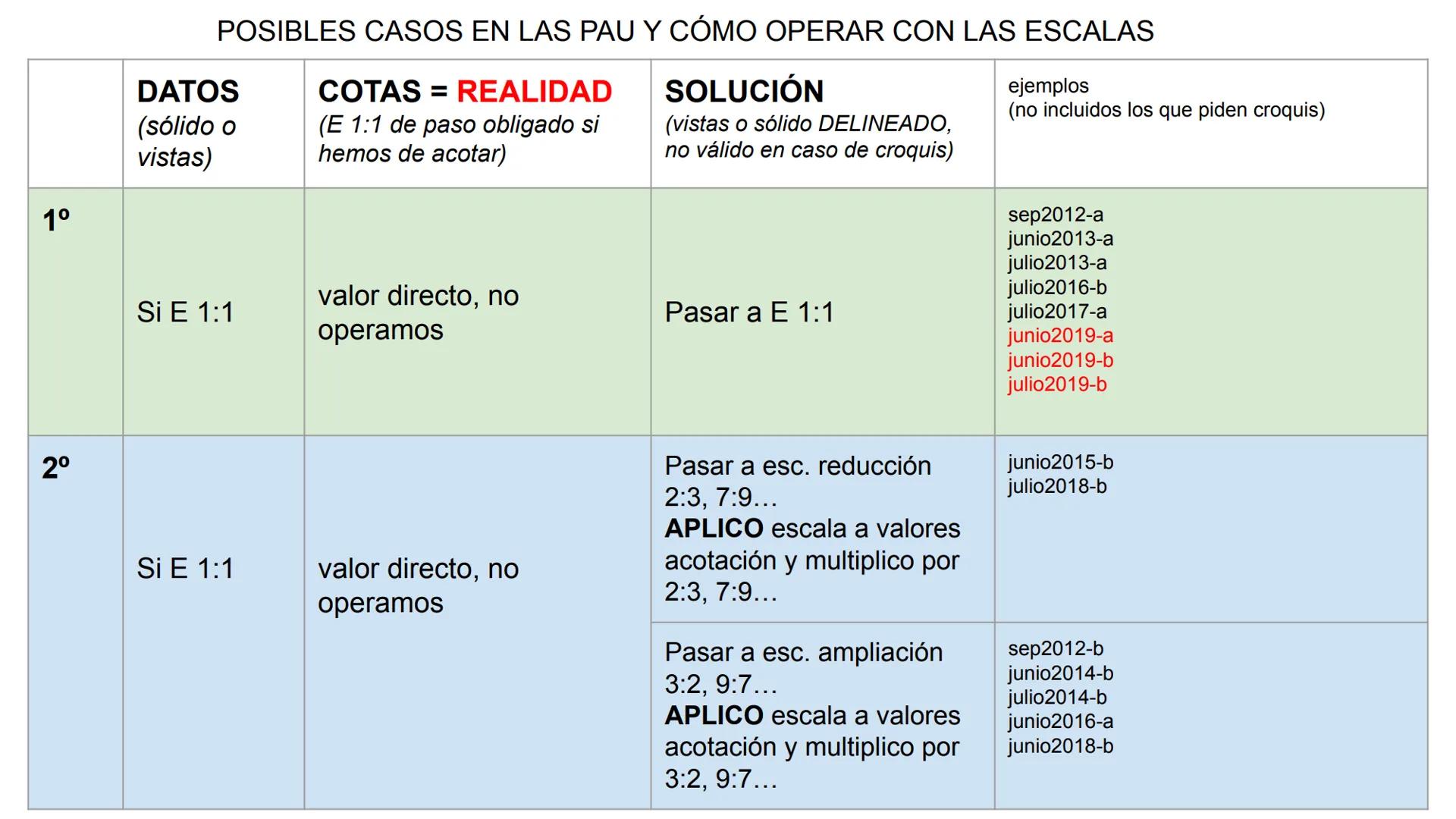

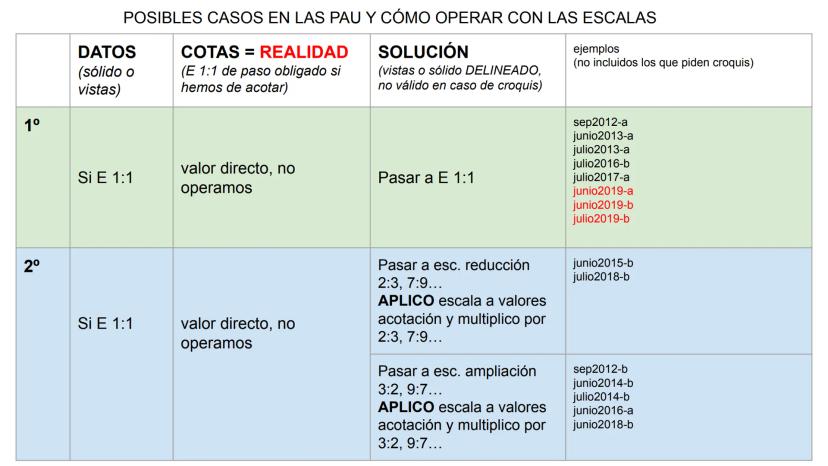

En los exámenes PAU siempre te dan unos datos iniciales y te piden que cambies de escala. Lo más importante: las cotas (medidas) siempre representan la realidad.

Caso 1: Si tus datos están en E 1:1 y te piden E 1:1, no haces nada. Usas los valores directamente.

Caso 2: Si tus datos están en E 1:1 y te piden otra escala, aplicas la nueva escala a los valores de acotación y multiplicas.

💡 Clave: Las medidas que escribes en las cotas son siempre las reales, no las del dibujo.

Cómo operar con escalas - Casos complejos

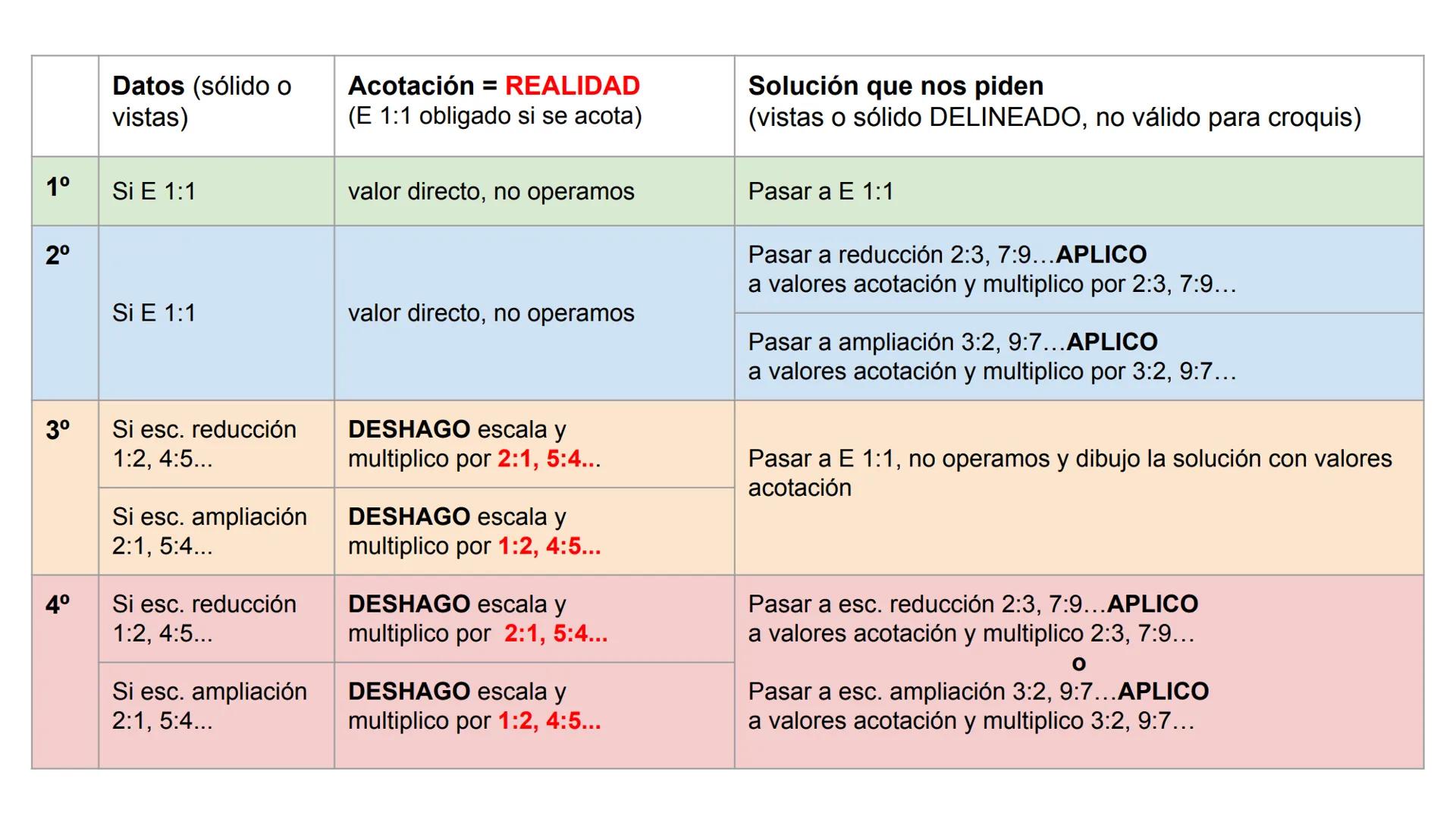

Caso 3: Si tus datos están en escala de reducción (1:2) y quieres pasar a E 1:1, primero "deshaces" la escala multiplicando por la inversa (2:1).

Caso 4: Si tus datos están en escala de ampliación (2:1) y quieres otra escala, primero deshaces multiplicando por la inversa (1:2), luego aplicas la nueva.

El proceso siempre es: deshacer la escala original → aplicar la nueva escala. Es como resetear a la realidad y luego cambiar al tamaño que necesitas.

💡 Estrategia: Piensa siempre en "volver a la realidad" primero y luego aplicar la escala que te piden.
