En geometría, calcular distancias y trabajar con lugares geométricos es... Mostrar más
Comprende las distancias y lugares geométricos en el dibujo técnico

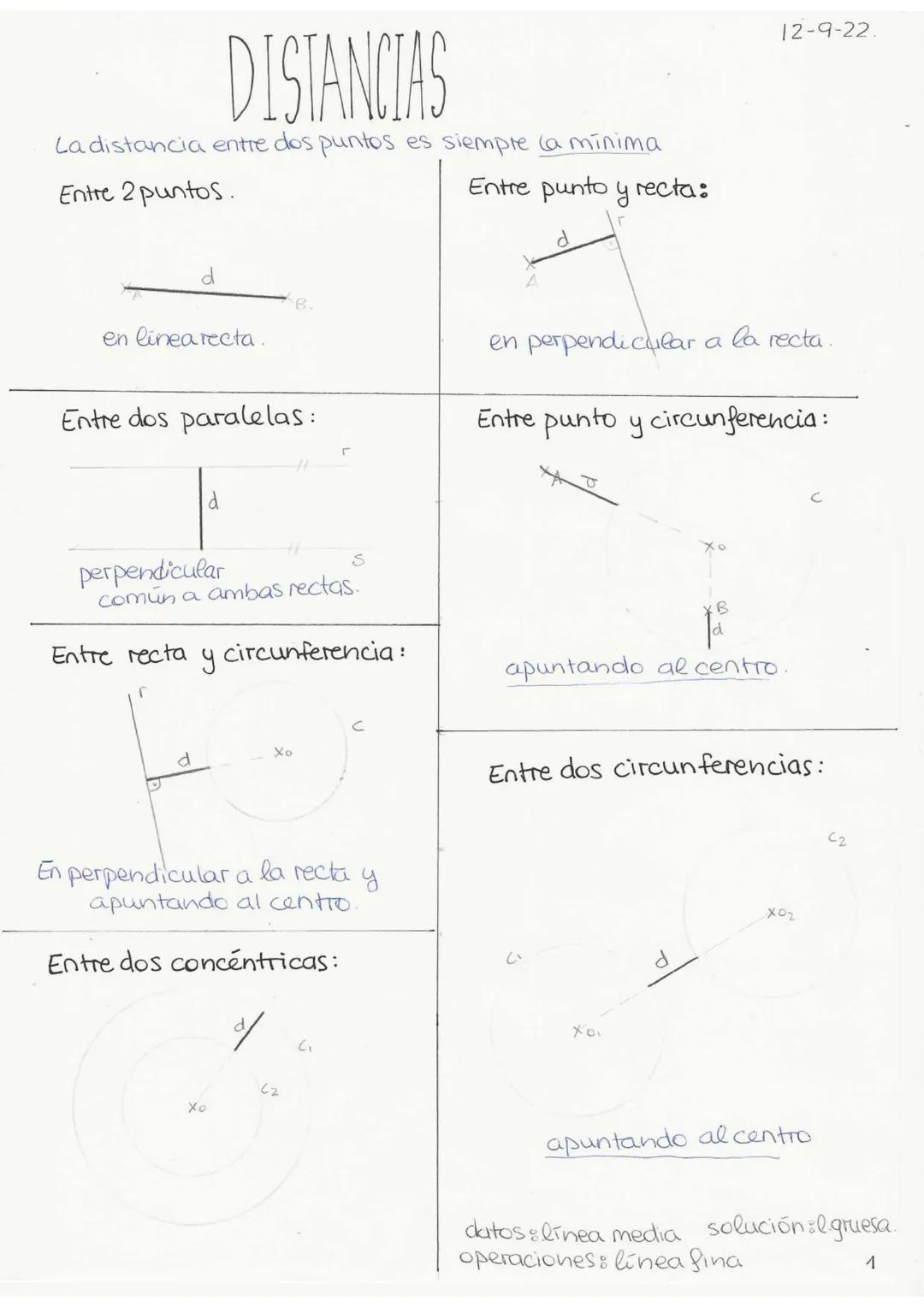

Cálculo de Distancias Geométricas
¿Sabías que siempre existe una forma más corta de medir entre dos elementos geométricos? La distancia mínima es clave para resolver problemas de geometría de manera eficiente.
Entre dos puntos, la distancia es simplemente la línea recta que los une. Pero cuando trabajas con puntos y rectas, la distancia mínima se mide trazando una perpendicular desde el punto hasta la recta.
Para rectas paralelas, necesitas trazar la perpendicular común a ambas. Con circunferencias, siempre apuntas hacia el centro: desde un punto exterior trazas la línea que pase por el centro, y entre circunferencias concéntricas mides la diferencia de radios.
Truco importante: En todos los casos con circunferencias, la clave está en "apuntar al centro" para encontrar la distancia mínima.

Introducción a los Lugares Geométricos
Los lugares geométricos son como "códigos secretos" en geometría: conjuntos de puntos que comparten una característica común. Dominar este concepto te facilitará muchísimo los problemas de construcción.
La circunferencia es el lugar geométrico más básico: todos sus puntos están a la misma distancia (radio) de un punto fijo llamado centro. La mediatriz agrupa todos los puntos que están a igual distancia de dos puntos dados.
Las rectas paralelas forman lugares geométricos dobles: hay dos rectas, una a cada lado, que mantienen distancia constante respecto a una recta dada. La bisectriz hace lo mismo pero con dos rectas: encuentra puntos equidistantes a ambas.
Dato curioso: Las circunferencias concéntricas mantienen distancia constante respecto a otra circunferencia, creando anillos perfectos.

Lugares Geométricos Avanzados
La bisectriz no solo funciona con ángulos rectos. Puede trabajar con ángulos mixtilineos (recta y circunferencia) y curvilíneos, siempre buscando puntos equidistantes.
Las circunferencias concéntricas crean patrones de anillos donde cada punto mantiene una distancia fija respecto a la circunferencia original. Es como crear "zonas de influencia" alrededor de un círculo.
La parábola es más compleja pero muy útil: agrupa puntos que están a igual distancia de un punto fijo (foco) y una recta (directriz). Este concepto aparece en física y es fundamental para entender trayectorias.
Consejo práctico: Visualiza cada lugar geométrico como una "regla" que cumple una condición específica - esto te ayudará a elegir el correcto en cada problema.

Ejercicios Prácticos de Lugares Geométricos
Resolver problemas con lugares geométricos es como ser detective: combinas pistas (condiciones) para encontrar puntos específicos. Cada condición te da una curva o línea, y las intersecciones son tus respuestas.
Para encontrar puntos a distancias específicas de varios elementos, dibujas circunferencias con esos radios. Los puntos donde se cruzan las circunferencias son tus soluciones. A veces obtienes 0, 1, 2, 3 o 4 puntos dependiendo de los datos.
Cuando buscas puntos equidistantes a dos elementos Y a distancia fija de un tercero, combinas mediatrices o bisectrices con circunferencias. La clave está en identificar qué lugar geométrico corresponde a cada condición.
Estrategia ganadora: Siempre dibuja primero todas las condiciones por separado, luego busca dónde se intersectan.

Problemas Avanzados y Puntos Especiales
El circuncentro es un punto súper especial: equidista de los tres vértices de un triángulo. Lo encuentras intersectando las mediatrices de los lados del triángulo. Es el centro de la circunferencia que pasa por los tres vértices.
Para problemas con múltiples distancias (punto a distancia m de una recta y n de otro punto), combinas rectas paralelas con circunferencias. Las intersecciones te dan exactamente las soluciones que buscas.
Los ejercicios se vuelven más interesantes cuando mezclas circunferencias entre sí. Cada circunferencia representa una condición de distancia, y donde se cruzan aparecen tus puntos solución.
Dato importante: Cuando trabajas con tres rectas, el punto equidistante se llama incentro y es el centro de la circunferencia inscrita en el triángulo.

El Incentro y Distancias entre Circunferencias
El incentro es otro punto especial: equidista de los tres lados de un triángulo (no de los vértices como el circuncentro). Lo localizas intersectando las bisectrices de los ángulos del triángulo.
Cuando trabajas con dos circunferencias y necesitas puntos a distancias específicas de cada una, el problema se complica pero sigue el mismo patrón. Dibujas circunferencias concéntricas a las originales con los radios dados.
Las intersecciones de estas circunferencias concéntricas te proporcionan múltiples soluciones. Dependiendo de las distancias y tamaños, puedes obtener diferentes números de puntos solución.
Recuerda: El incentro siempre está dentro del triángulo, mientras que el circuncentro puede estar fuera si el triángulo es obtusángulo.

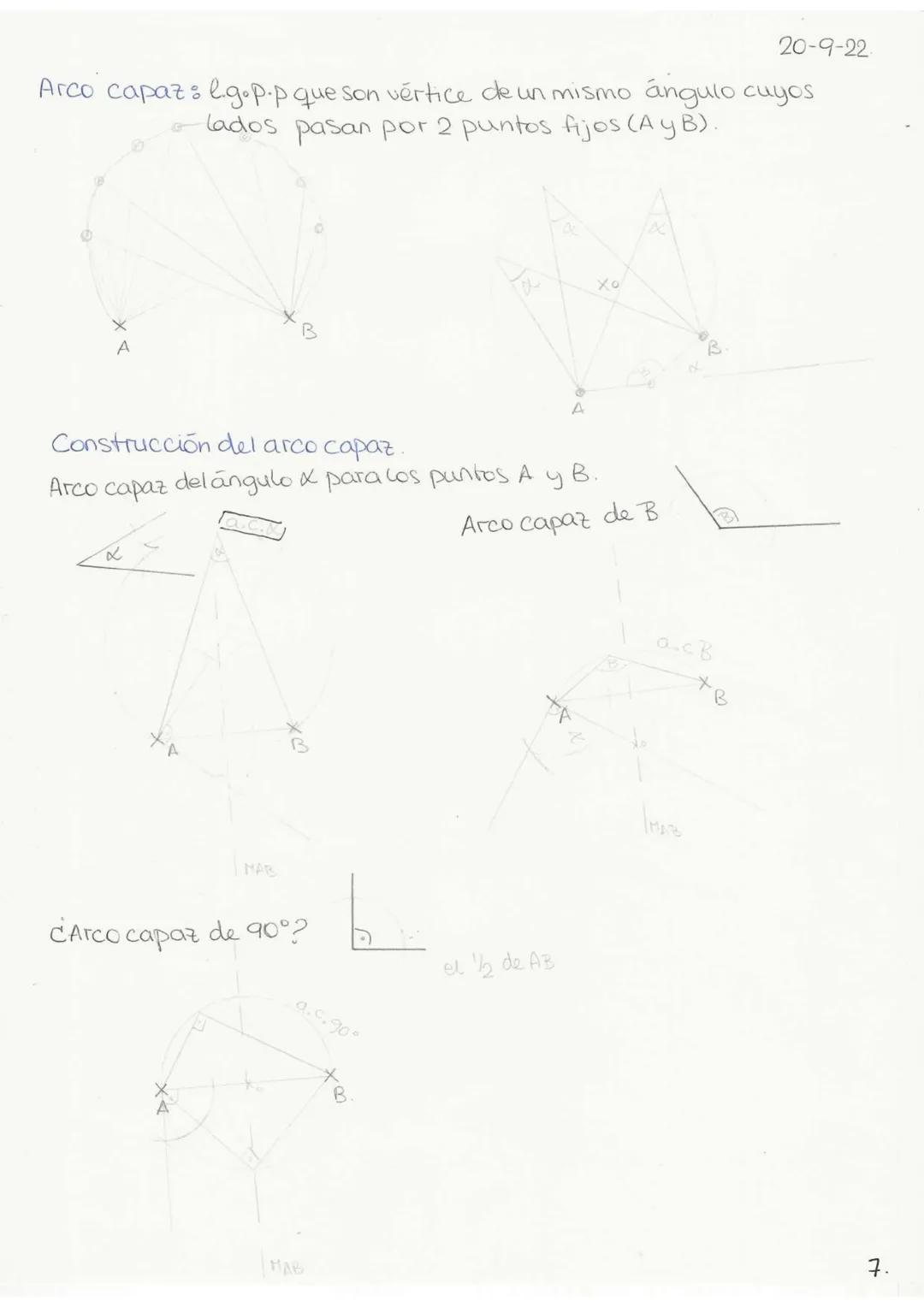

El Arco Capaz: Un Lugar Geométrico Especial
El arco capaz es uno de los lugares geométricos más elegantes: todos sus puntos son vértices del mismo ángulo cuyos lados pasan por dos puntos fijos A y B. Es como tener infinitos triángulos con el mismo ángulo en el vértice.
Para construir un arco capaz de un ángulo α, usas propiedades de la circunferencia y ángulos inscritos. El proceso requiere precisión pero el resultado es muy útil para resolver construcciones complejas.
El arco capaz de 90° tiene una propiedad especial: es exactamente una semicircunferencia donde AB es el diámetro. Esto viene del teorema de Tales y es fundamental para construir ángulos rectos.
Aplicación práctica: El arco capaz te permite encontrar todos los puntos desde donde dos objetos se ven bajo un ángulo específico.

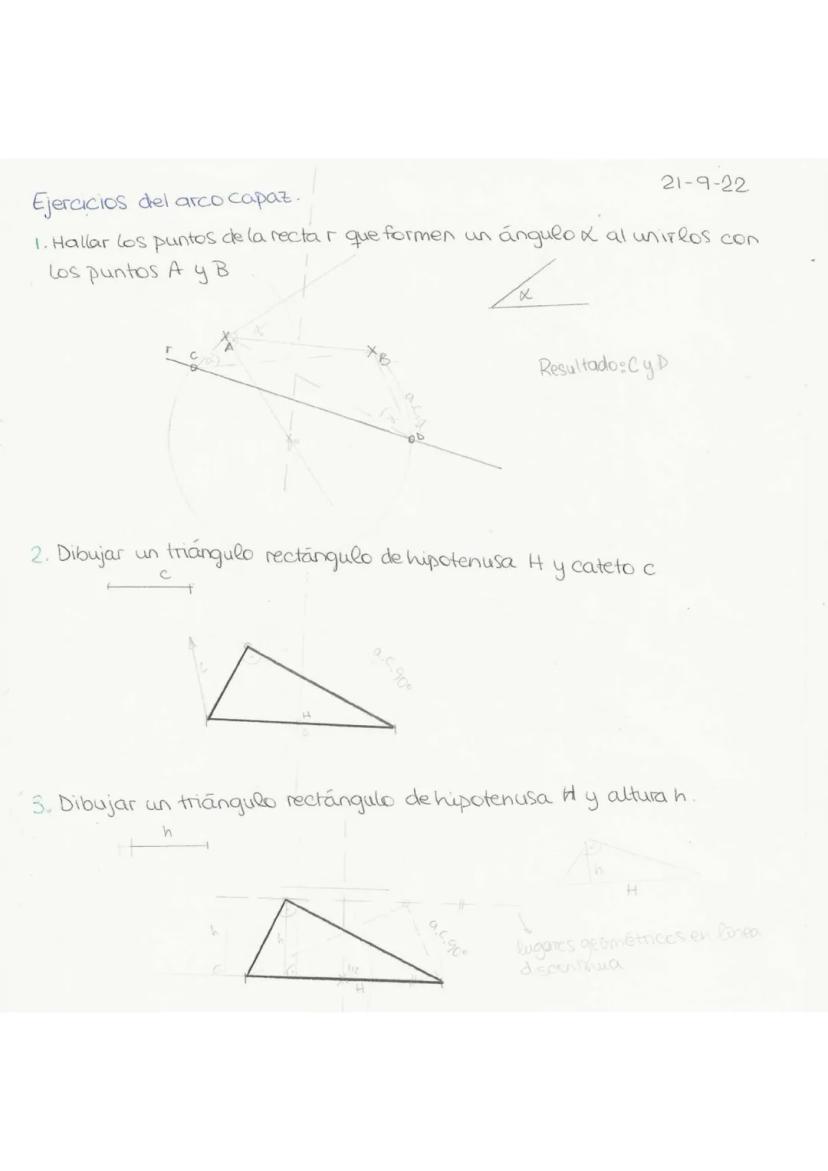

Aplicaciones del Arco Capaz en Construcciones
Los ejercicios con arco capaz te permiten resolver construcciones que parecían imposibles. Para encontrar puntos en una recta que formen un ángulo específico con dos puntos dados, intersectas la recta con el arco capaz correspondiente.
Construir triángulos rectángulos conociendo solo la hipotenusa y un cateto se vuelve sencillo: usas el arco capaz de 90° para localizar el vértice del ángulo recto. La hipotenusa es el diámetro de la semicircunferencia.
Para triángulos rectángulos con hipotenusa y altura conocidas, combinas el arco capaz con lugares geométricos de distancias. La altura desde el vértice del ángulo recto te da una condición adicional que restringe las soluciones.
Estrategia final: El arco capaz convierte problemas de ángulos en problemas de intersecciones, que son mucho más fáciles de resolver con regla y compás.
