Sistema Diédrico y Posiciones de Rectas
El sistema diédrico funciona con dos planos perpendiculares: el plano horizontal (PH) y el plano vertical (PV). Estos se intersectan en la línea de tierra (LT), que es tu referencia principal para todo.
Las proyecciones te dan las coordenadas de cualquier punto. La proyección vertical te da la cota (altura), mientras que la horizontal te indica el alejamiento (distancia al plano vertical).
Las trazas son donde una recta corta los planos de proyección. La traza vertical (V) se encuentra donde la recta corta al PV, y la horizontal (H) donde corta al PH.
Recuerda: Siempre que veas una recta en diédrico, busca primero sus trazas para entender su posición espacial.

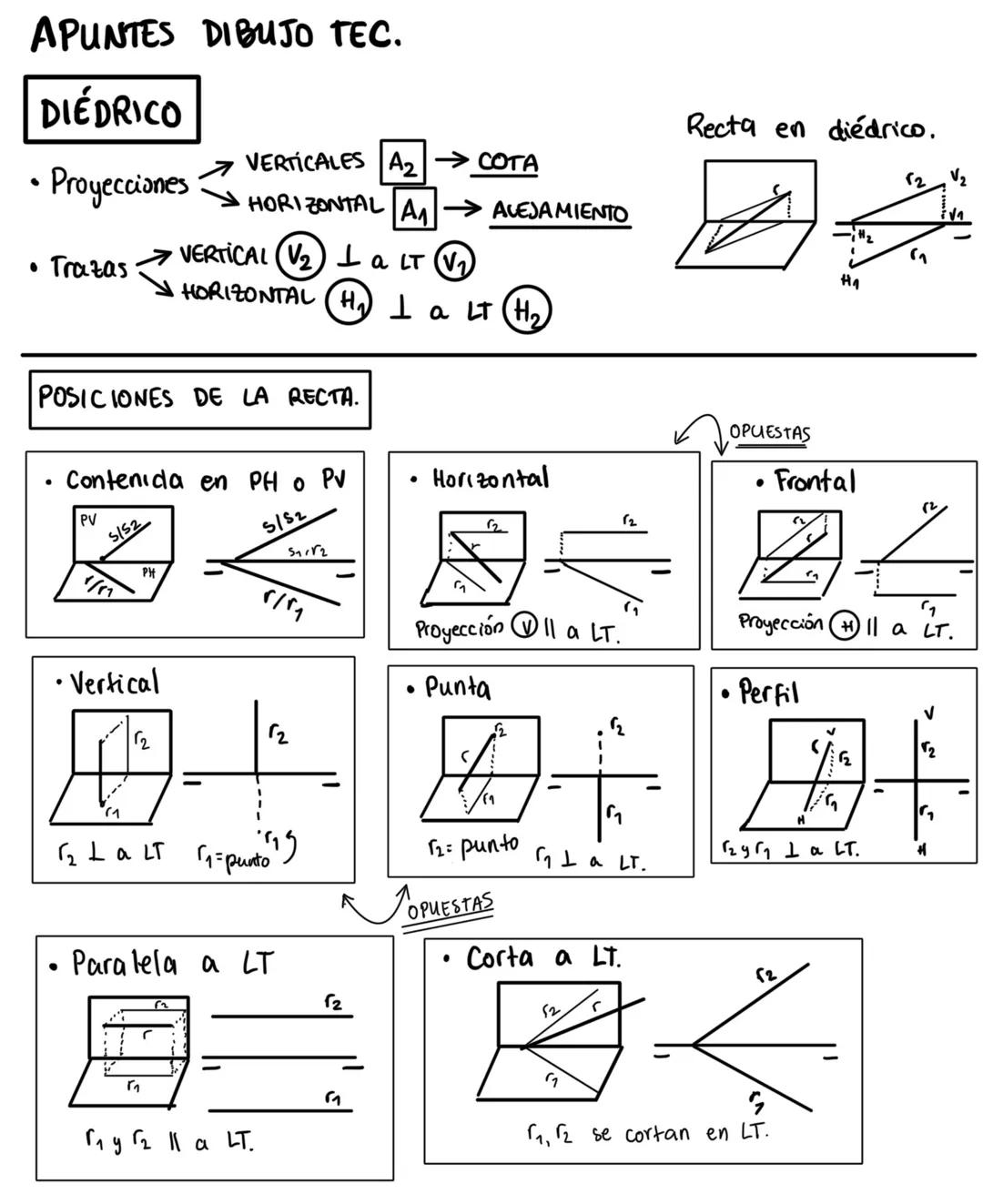

Existen varias posiciones especiales de rectas que debes reconocer al instante: contenida en planos, vertical, horizontal, frontal, de punta, de perfil, paralela a LT y cortando a LT. Cada una tiene características únicas que facilitan los cálculos.
