Construcciones Básicas de Tangencias

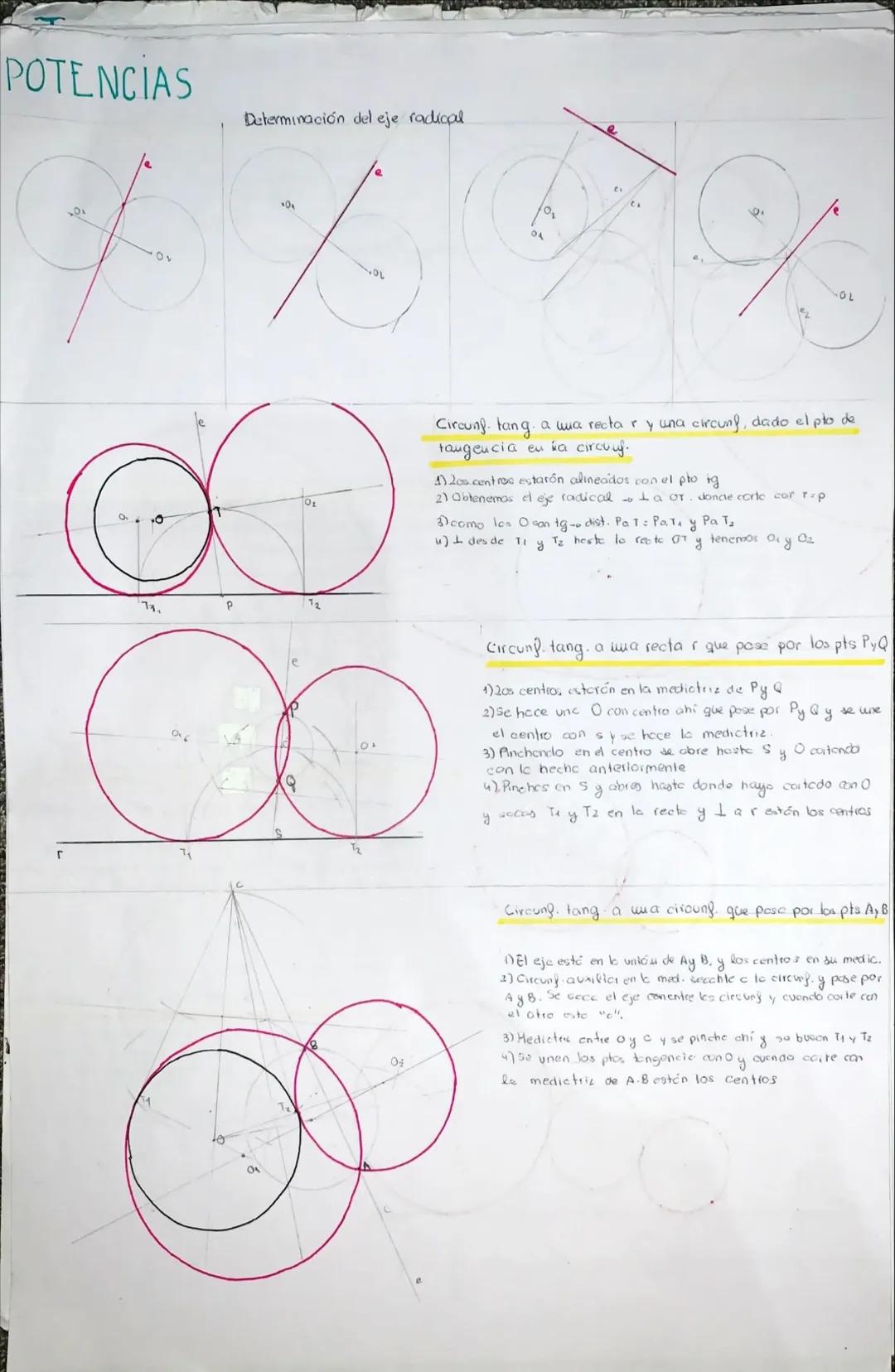

¿Te has preguntado cómo dibujar círculos que toquen exactamente una recta en un punto específico? La clave está en entender que los centros siempre se alinean con el punto de tangencia.
Para circunferencias tangentes a una recta y otra circunferencia, primero determinas el eje radical donde se encuentran las soluciones. Después, usando las distancias iguales desde cualquier punto a las tangentes, puedes localizar los centros exactos.
💡 Truco clave: Las distancias desde cualquier punto del eje radical a las tangentes son siempre iguales.
Cuando necesitas una circunferencia tangente a una recta que pase por dos puntos P y Q, recuerda que todos los centros estarán en la mediatriz de esos puntos. Construyes una circunferencia auxiliar, encuentras su centro, y usando intersecciones geométricas localizas los puntos de tangencia exactos.

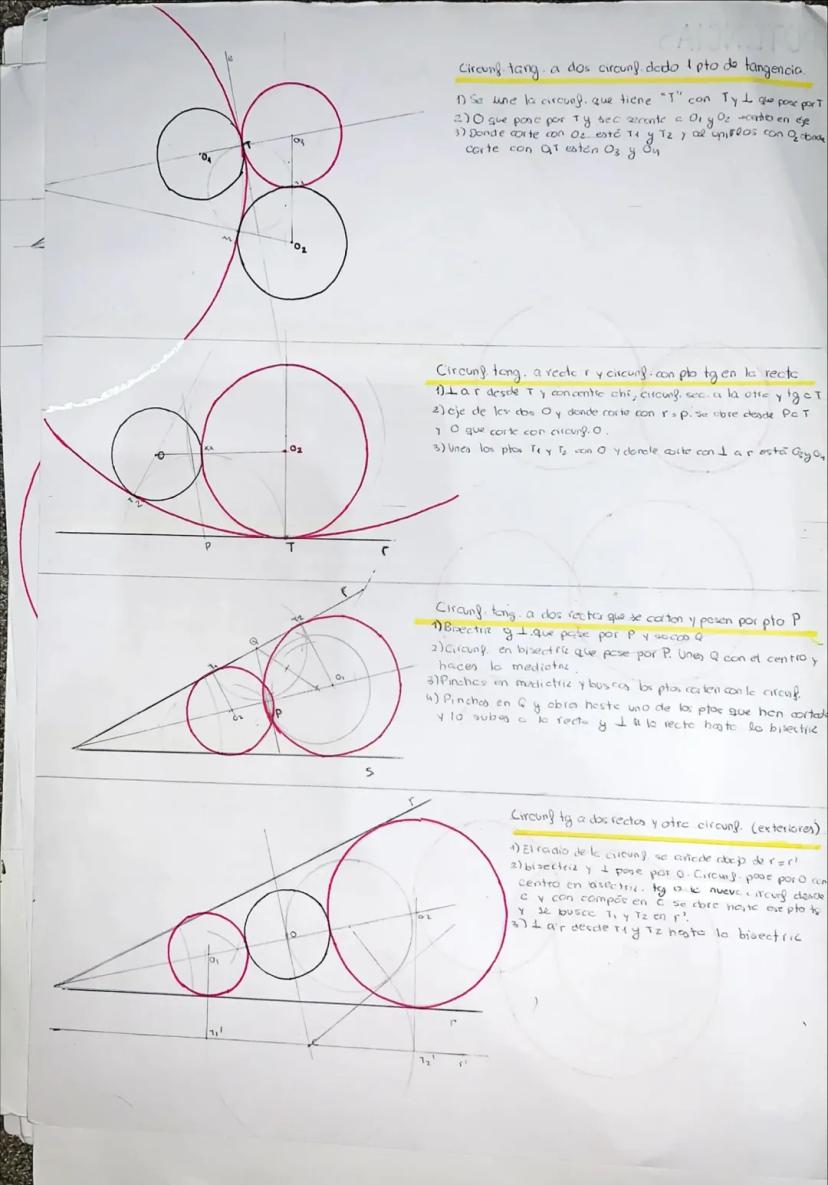

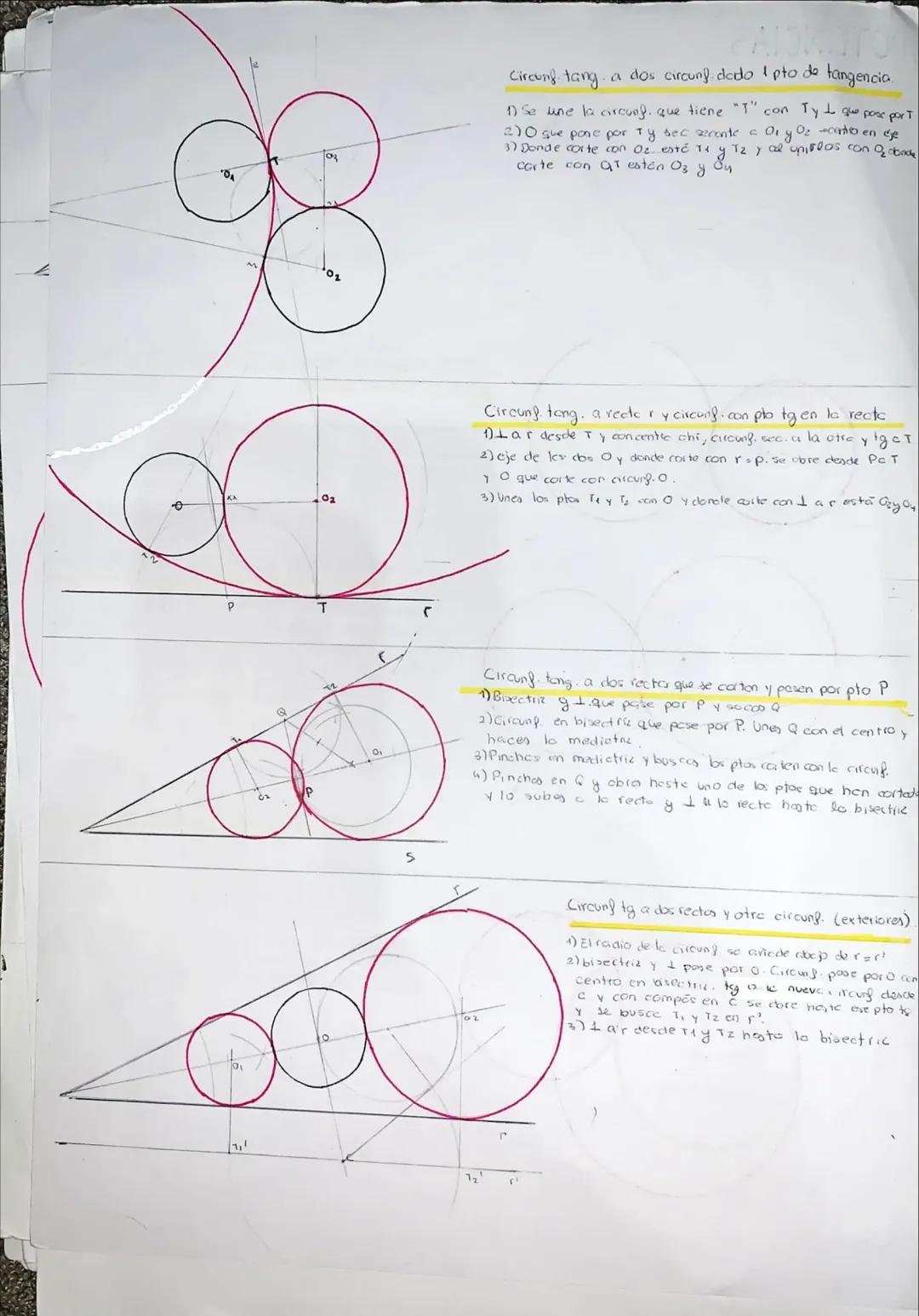

Tangencias con Múltiples Elementos
Las construcciones más complejas combinan varios elementos, pero siguen la misma lógica básica que ya dominas. Para circunferencias tangentes a dos circunferencias dadas, el eje está siempre en la línea que une los puntos dados.
Cuando trabajas con tangencias a rectas que se cortan, la bisectriz se convierte en tu mejor aliada. Todos los centros de las circunferencias tangentes a ambas rectas estarán sobre esta bisectriz.
💡 Importante: En tangencias exteriores sumas los radios, en interiores los restas.
Para tangencias exteriores a dos rectas y otra circunferencia, añades el radio conocido a tu construcción . En tangencias interiores, simplemente restas ese radio. Esta diferencia es crucial para obtener la solución correcta.

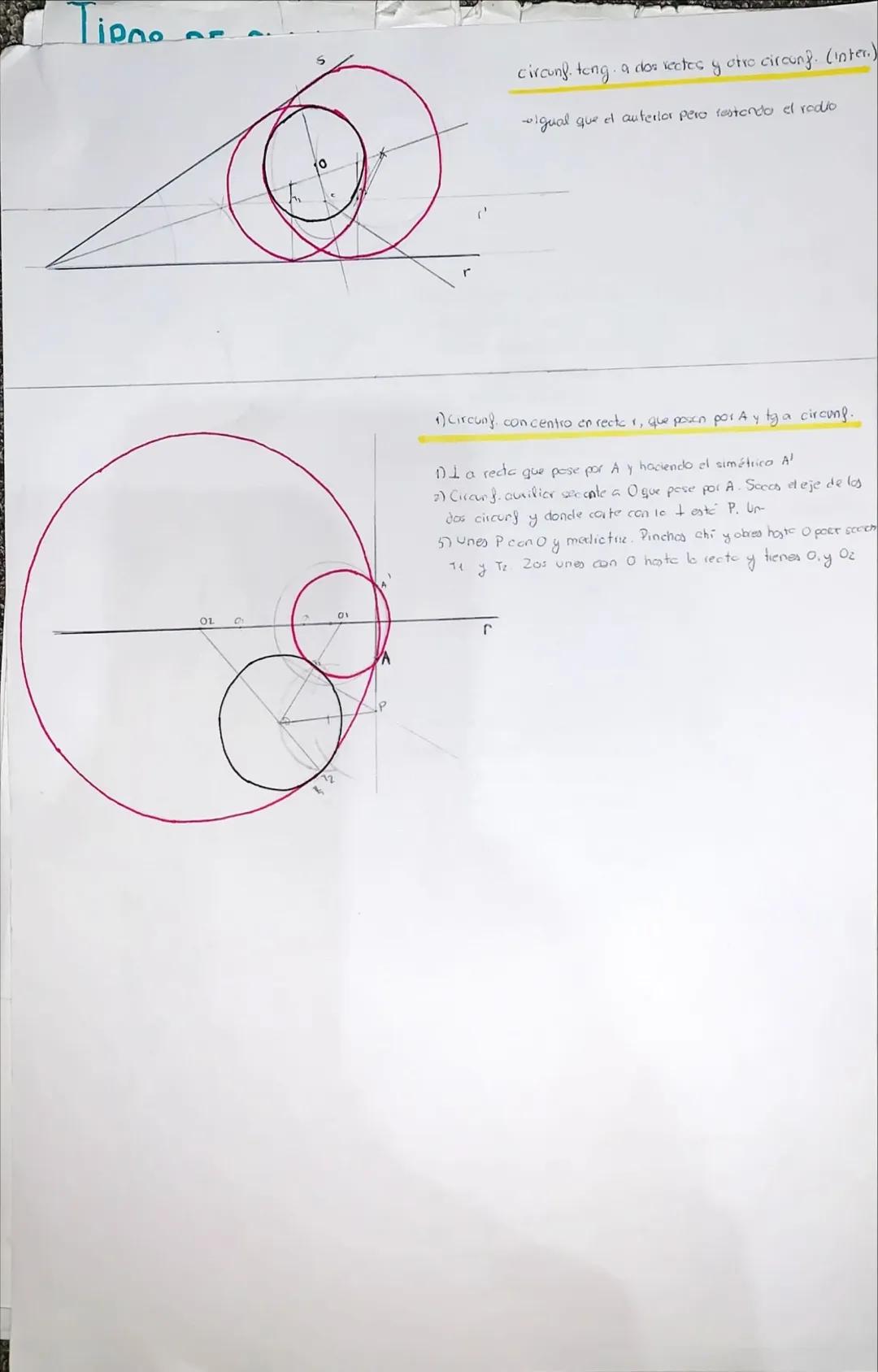

Casos Especiales y Técnicas Avanzadas
Las tangencias interiores requieren especial atención porque cambias la operación: en lugar de sumar radios, los restas. Este pequeño cambio modifica completamente la construcción pero mantiene la misma lógica.
Para circunferencias con centro en una recta que pasen por un punto A, usas la técnica del simétrico. Construyes el punto simétrico A' y trabajas con circunferencias auxiliares para encontrar las intersecciones correctas.
💡 Consejo: Siempre verifica tus construcciones midiendo las distancias - deben ser exactamente iguales en los puntos de tangencia.
El eje de dos circunferencias te da los puntos clave donde buscar las soluciones. Une estos puntos con los centros conocidos, construye las mediatrices necesarias, y encontrarás los centros O₁ y O₂ que necesitas para completar tu construcción.
