Los paralelismos en geometría descriptiva te permiten entender cómo se... Mostrar más
Otros412 visualizaciones·Actualizado May 14, 2026·2 páginasAprende Dibujo Técnico: Paralelismos
1
of 2

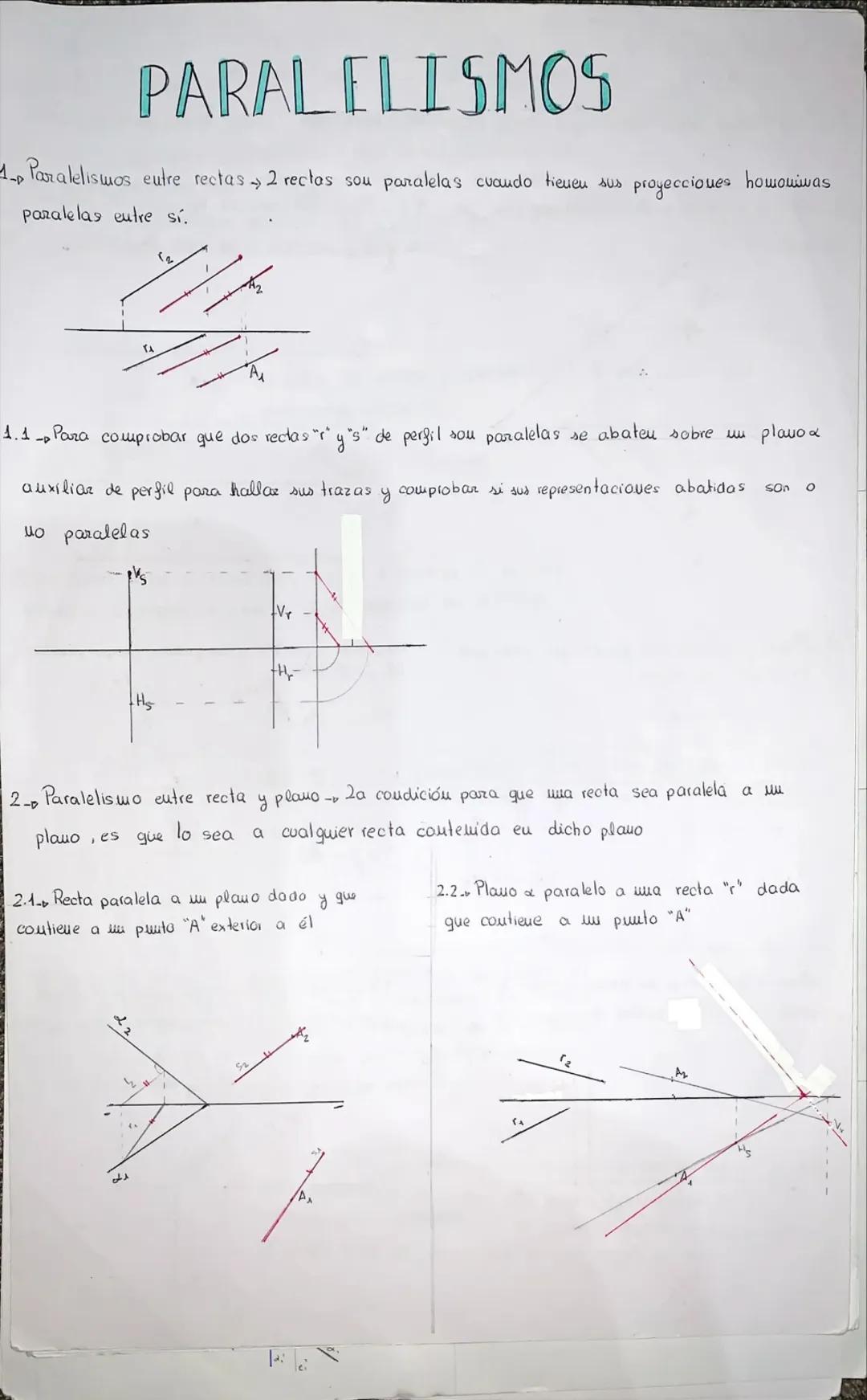

Paralelismos entre Rectas y Recta-Plano
Dos rectas son paralelas cuando sus proyecciones homónimas (del mismo nombre) son paralelas entre sí. Es decir, si las proyecciones horizontales son paralelas y las verticales también lo son, entonces las rectas en el espacio son paralelas.
Para las rectas de perfil (perpendiculares al plano vertical de proyección), necesitas un truco especial. Como sus proyecciones aparecen superpuestas, debes abatirlas sobre un plano auxiliar de perfil para ver sus trazas reales y comprobar el paralelismo.
El paralelismo entre recta y plano funciona con una regla sencilla: una recta es paralela a un plano si es paralela a cualquier recta contenida en ese plano. Esto te permite construir rectas paralelas a planos dados que pasen por puntos específicos, o crear planos paralelos a rectas dadas.
Truco clave: Para rectas de perfil, siempre usa el abatimiento para verificar paralelismos - las proyecciones normales no te darán información suficiente.
2
of 2

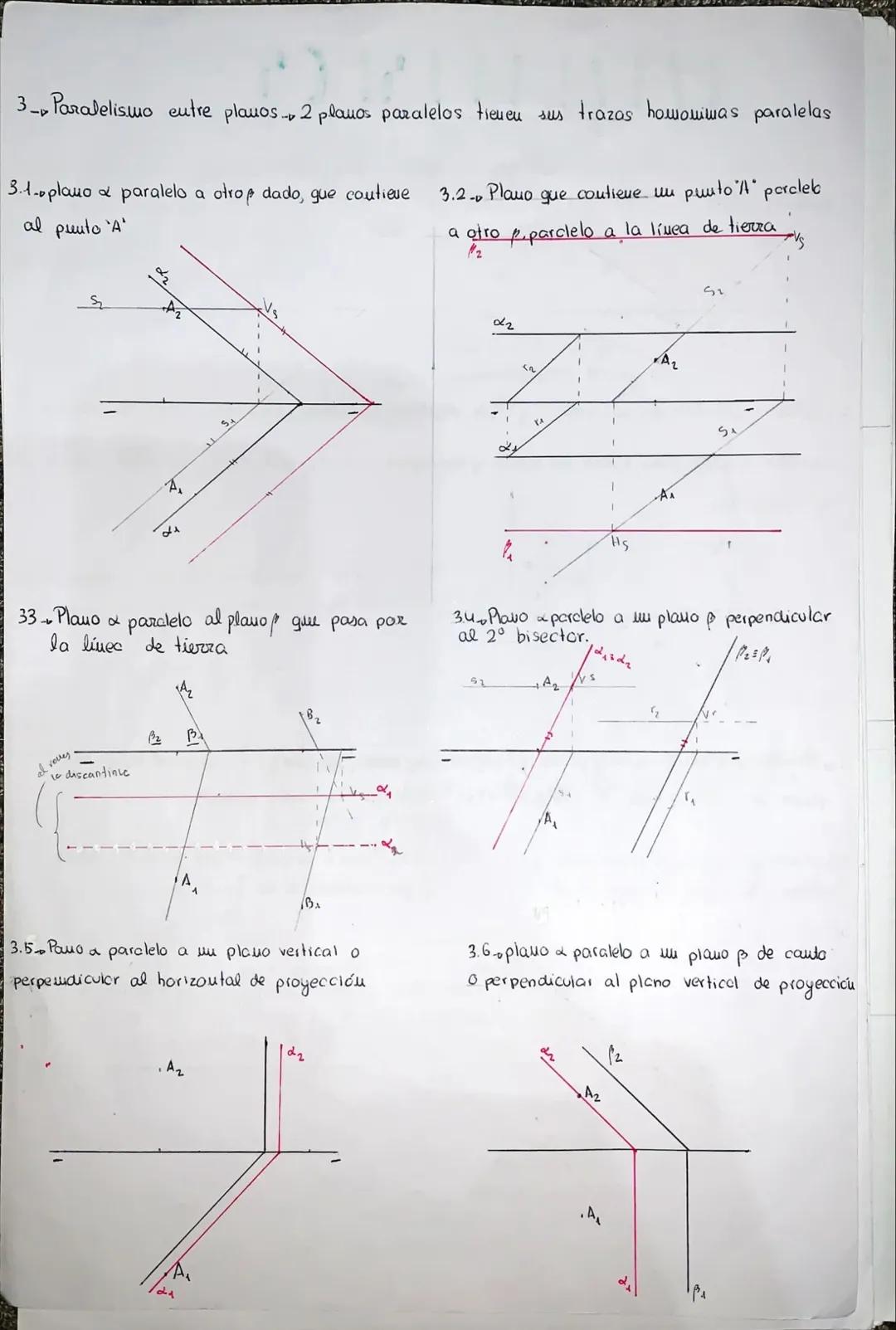

Paralelismos entre Planos
Dos planos son paralelos cuando tienen sus trazas homónimas paralelas. Si las trazas horizontales son paralelas y las verticales también, entonces los planos en el espacio son paralelos entre sí.
Los casos más comunes incluyen crear un plano paralelo a otro dado que contenga un punto específico, o construir planos paralelos a la línea de tierra. También te encontrarás con situaciones donde necesitas planos paralelos al bisector o perpendiculares a ciertos planos de proyección.
Los planos de canto (perpendiculares al plano horizontal) y los planos verticales (perpendiculares al plano vertical) tienen características especiales. Sus trazas aparecen como líneas rectas en una de las proyecciones, lo que simplifica mucho los cálculos de paralelismo.
Consejo práctico: Memoriza que "trazas homónimas paralelas = planos paralelos" - esta regla te resolverá la mayoría de ejercicios rápidamente.
