Intersecciones en Dibujo Técnico: Guía Práctica

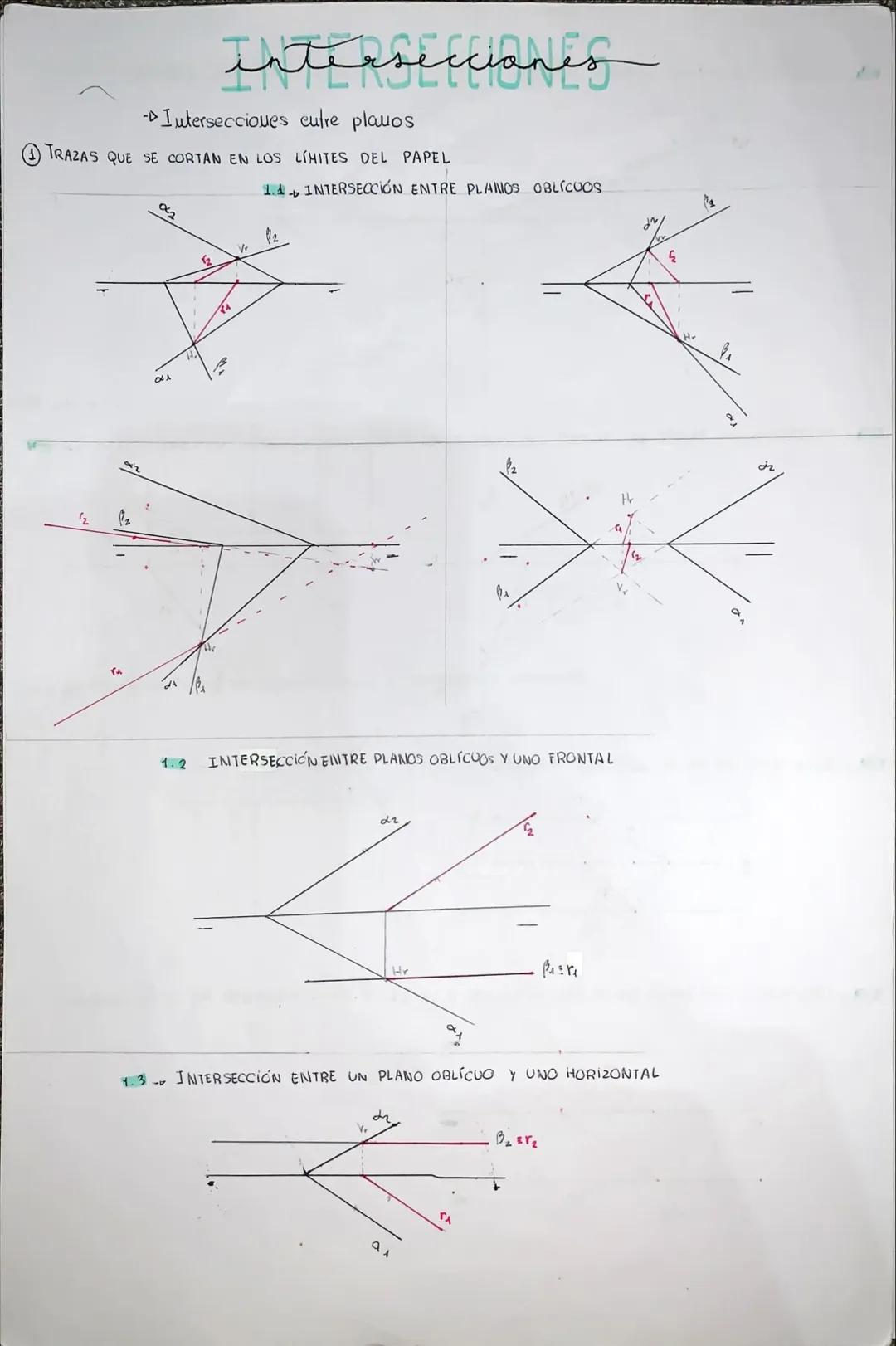

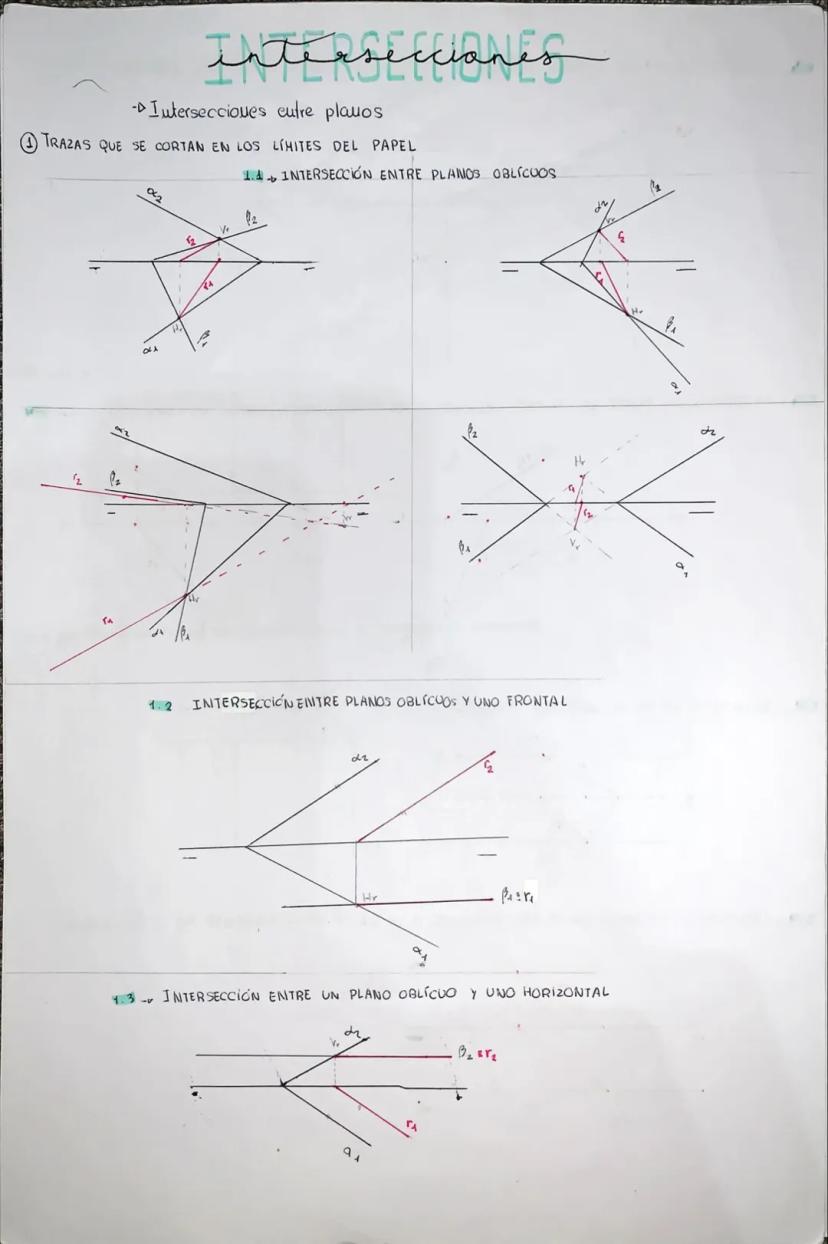

Intersecciones entre Planos

Cuando trabajamos con planos que se cortan dentro de los límites del papel, podemos identificar directamente su intersección. Existen varios casos importantes:

En la intersección entre planos oblicuos, encontramos la recta de intersección determinando dónde se cortan las trazas horizontales y verticales de ambos planos. Esta línea representa todos los puntos comunes a ambos planos.

Para la intersección entre un plano oblicuo y uno frontal, el procedimiento es más sencillo ya que el plano frontal tiene una posición especial respecto a los planos de proyección. De manera similar ocurre en la intersección entre un plano oblicuo y uno horizontal.

💡 Recuerda que la intersección entre dos planos siempre es una recta, a menos que los planos sean coincidentes o paralelos.

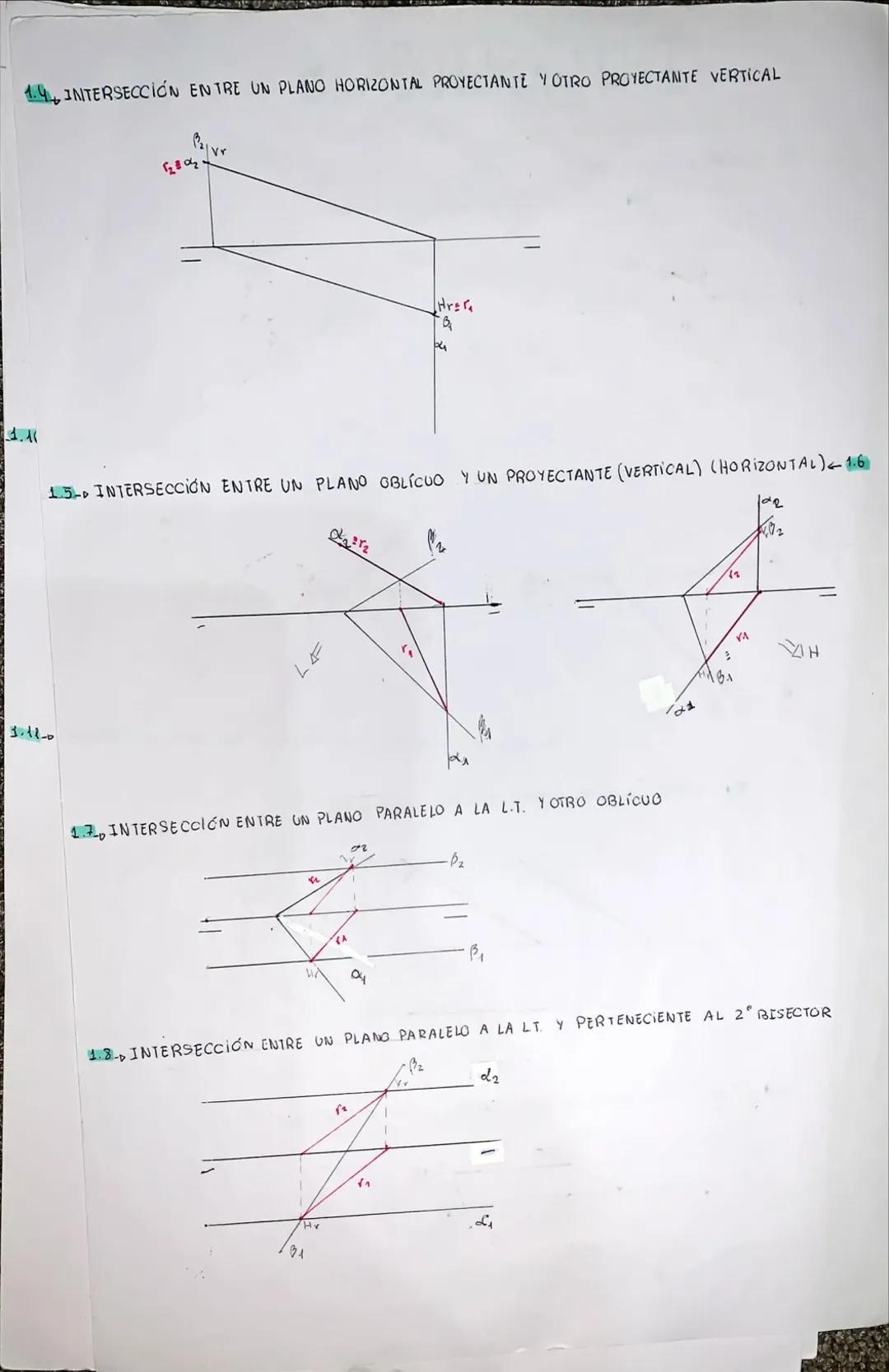

Intersecciones con Planos Proyectantes

Los planos proyectantes simplifican muchos problemas de intersección debido a sus propiedades especiales. Veamos algunos casos:

En la intersección entre un plano horizontal proyectante y otro proyectante vertical, ambos planos tienen posiciones particulares que nos permiten determinar su intersección de manera directa en las proyecciones.

La intersección entre un plano oblicuo y uno proyectante (ya sea vertical u horizontal) resulta más sencilla que entre dos planos oblicuos. El plano proyectante "proyecta" una línea recta en uno de los planos de proyección, facilitando la localización de puntos comunes.

Cuando trabajamos con un plano paralelo a la línea de tierra, su intersección con otro plano oblicuo produce una recta con características especiales que podemos aprovechar para simplificar la resolución.

🔍 Los planos proyectantes son grandes aliados en la resolución de problemas porque simplifican enormemente las construcciones geométricas.

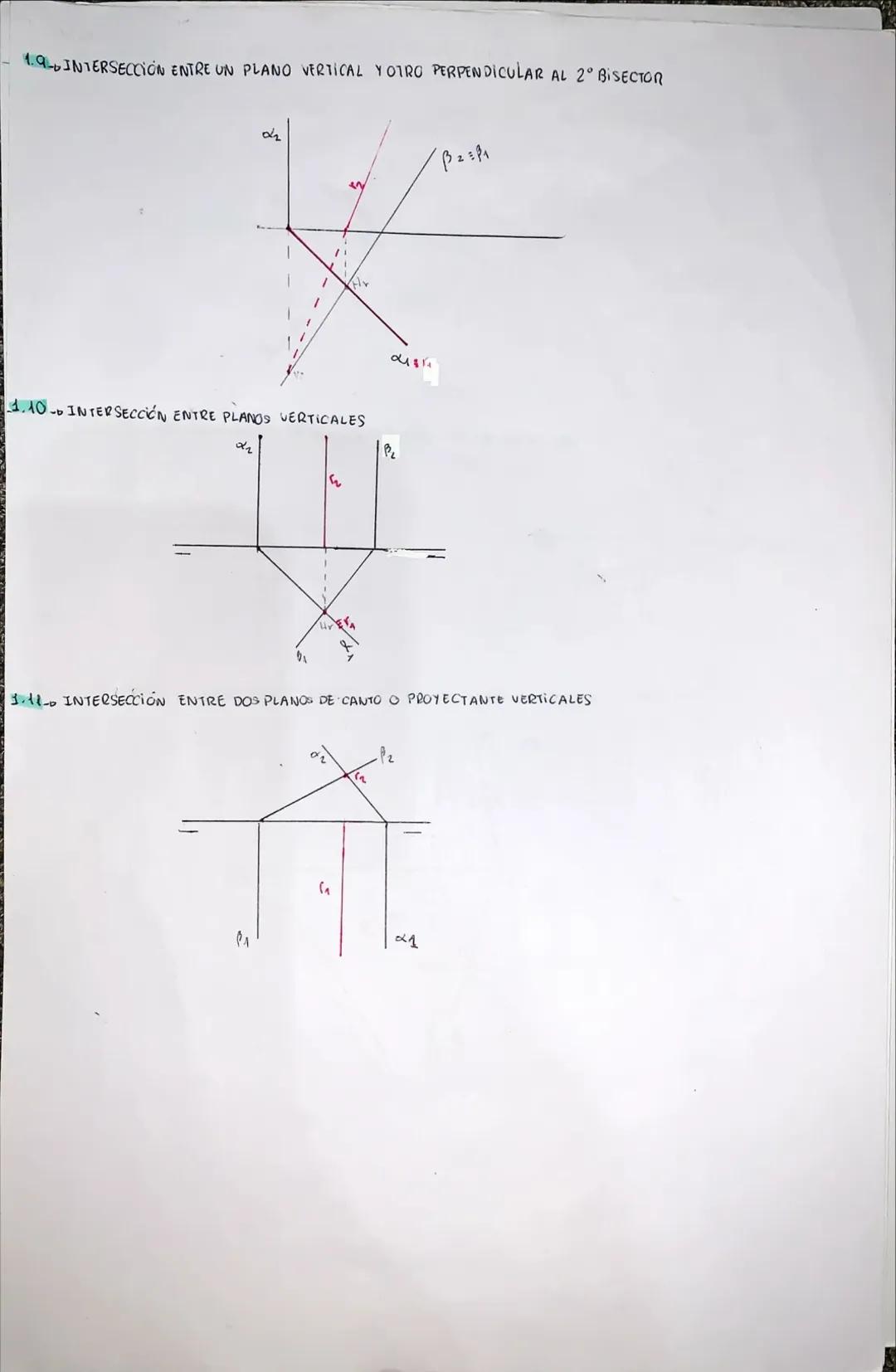

Casos Especiales de Intersección

Algunos planos con posiciones particulares generan intersecciones con propiedades interesantes:

La intersección entre un plano vertical y otro perpendicular al 2º bisector produce una recta cuya proyección tiene características predecibles. Estas propiedades nos permiten resolver el problema con menos construcciones auxiliares.

En la intersección entre planos verticales, ambos planos tienen sus trazas horizontales perpendiculares al plano vertical de proyección, lo que simplifica la determinación de su recta común.

Para la intersección entre dos planos de canto proyectantes verticales, el procedimiento es aún más directo, ya que ambos planos proyectan líneas rectas en el plano vertical de proyección.

⚡ Identificar correctamente el tipo de planos con los que trabajas te ahorrará mucho tiempo en la resolución de problemas.

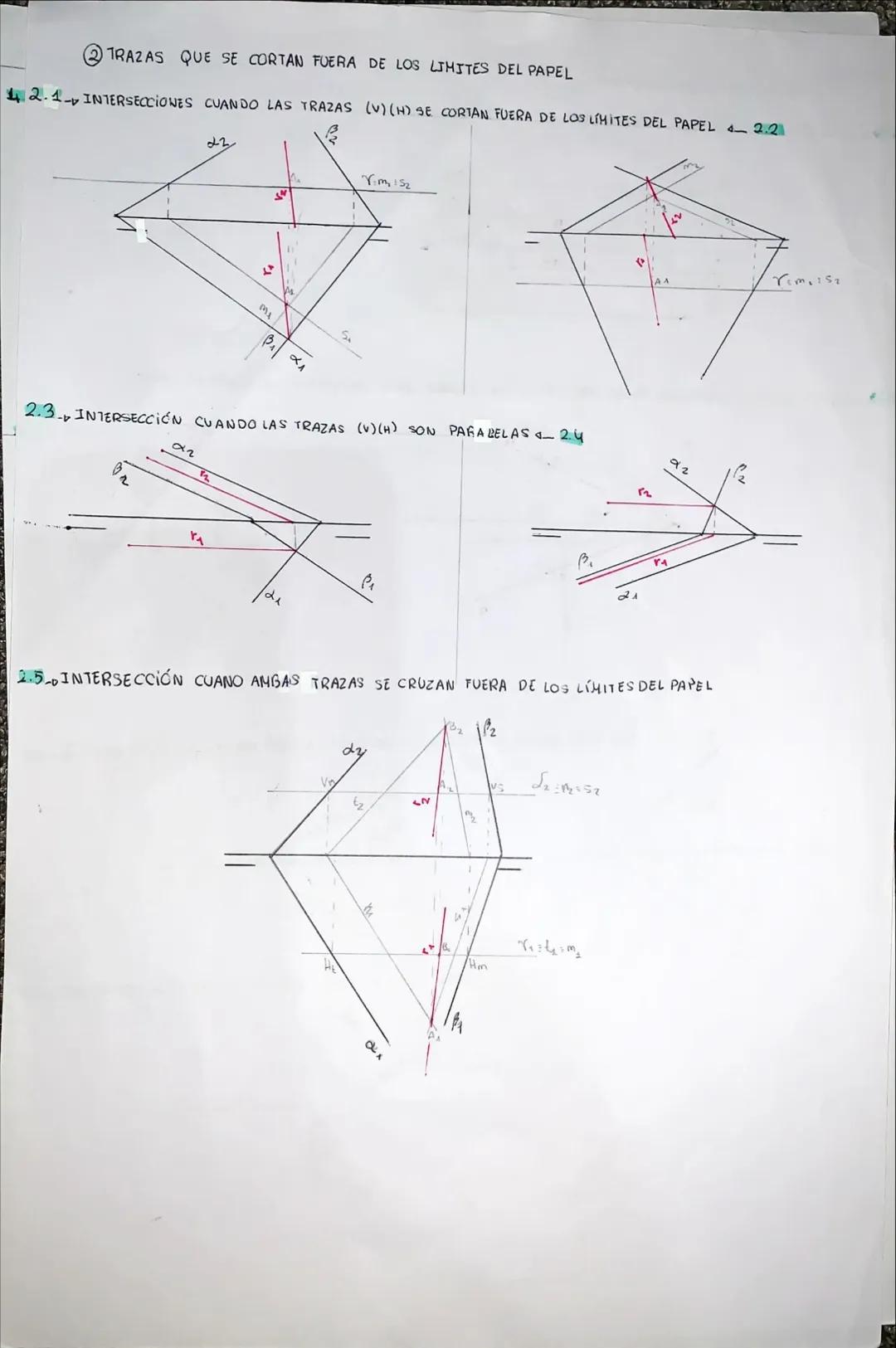

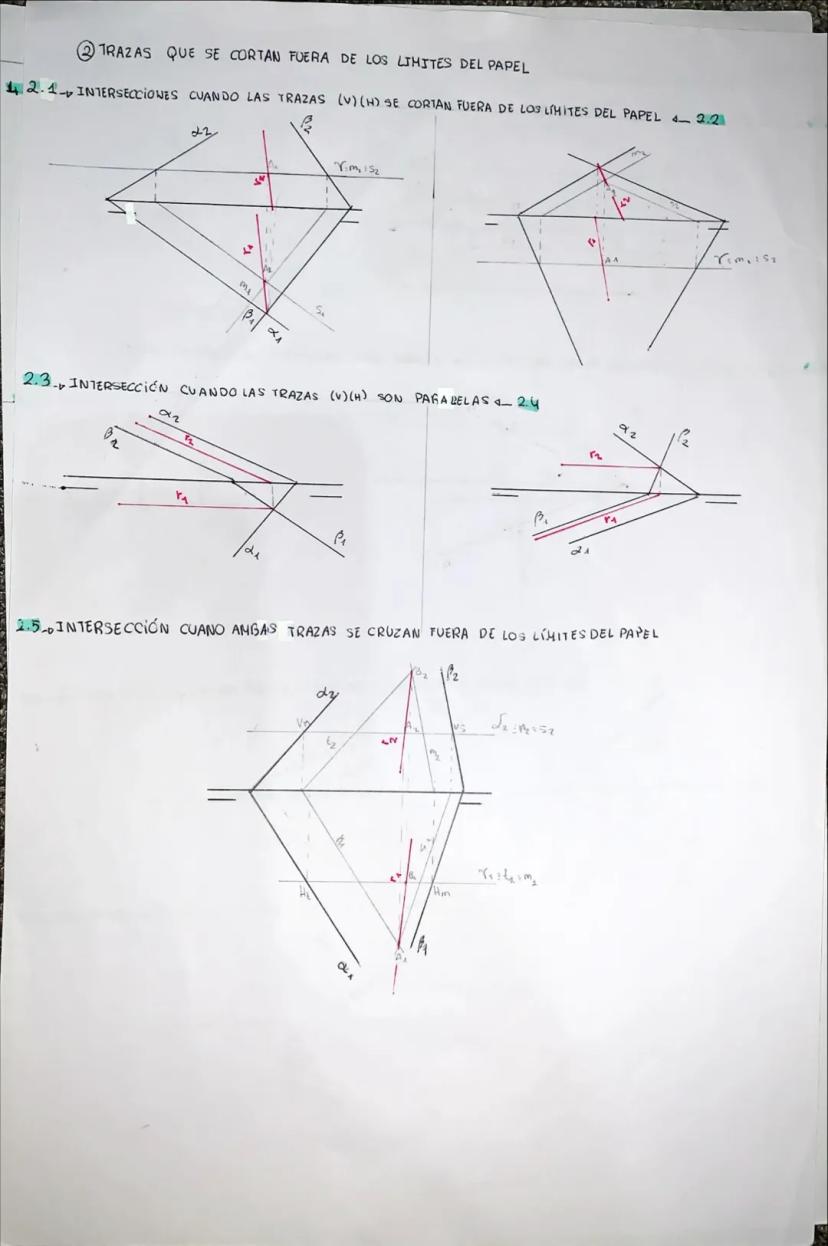

Trazas con Intersecciones Fuera del Papel

A veces, las trazas de los planos se cortan fuera de los límites del papel, lo que requiere técnicas especiales:

Cuando las trazas verticales y horizontales se cortan fuera de los límites del papel, debemos recurrir a puntos auxiliares pertenecientes a ambos planos para determinar la recta de intersección. Podemos usar planos horizontales o verticales auxiliares.

Si las trazas verticales y horizontales son paralelas, estamos ante un caso particular donde debemos verificar si los planos son paralelos o si se intersectan en una recta con dirección específica.

En el caso más desafiante, cuando ambas trazas se cruzan fuera de los límites del papel, necesitamos determinar puntos comunes a ambos planos mediante planos auxiliares o rectas específicas.

🧩 Estos casos requieren más trabajo, pero siguen un principio fundamental: encontrar puntos que pertenezcan simultáneamente a ambos planos.

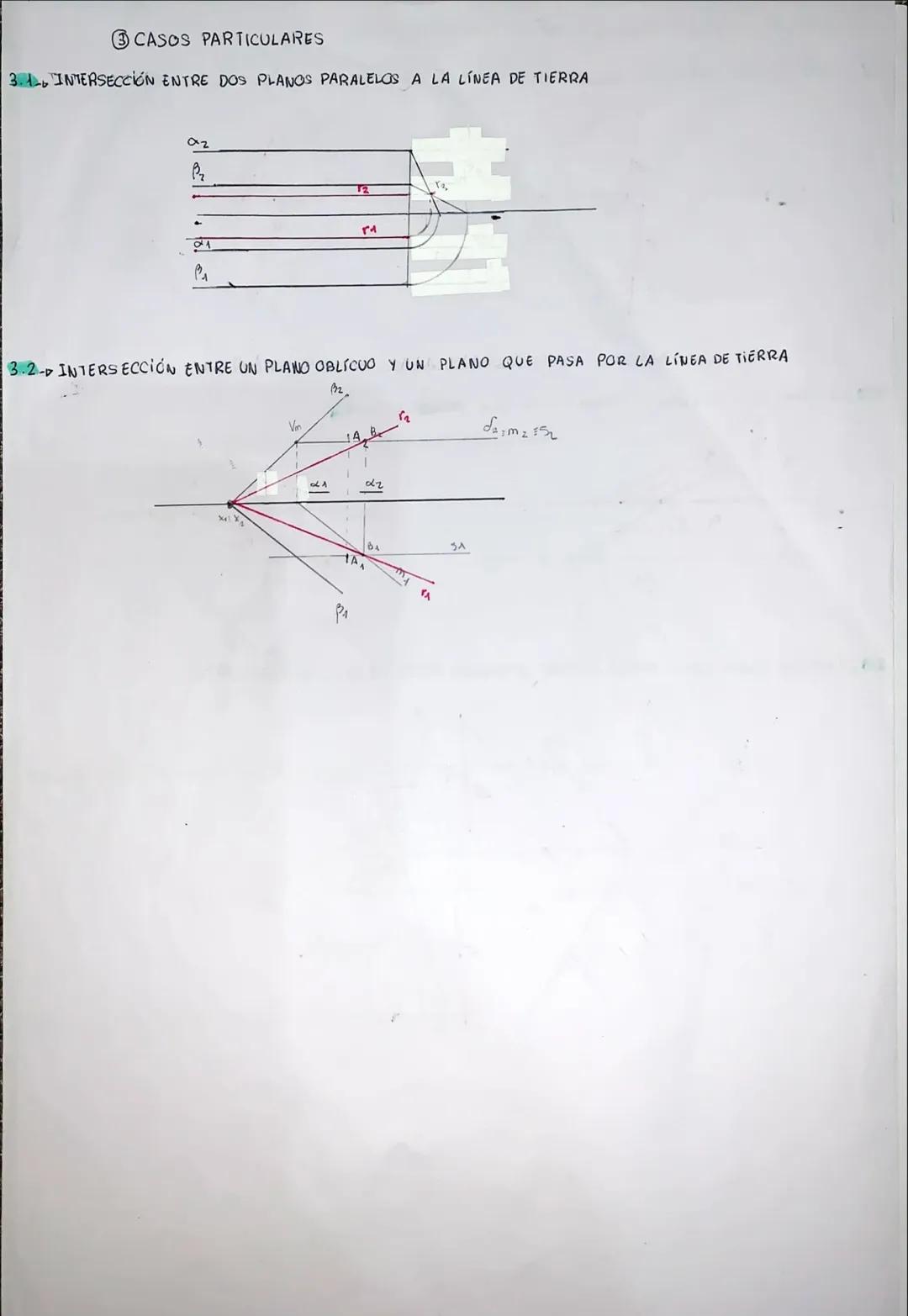

Casos Particulares

Algunos casos de intersección presentan características únicas que merecen atención especial:

La intersección entre dos planos paralelos a la línea de tierra produce una recta que también será paralela a la línea de tierra. Esto simplifica enormemente la resolución del problema, ya que las proyecciones de la recta mantienen propiedades predecibles.

En la intersección entre un plano oblicuo y un plano que pasa por la línea de tierra, tenemos una situación especial donde la línea de tierra forma parte de la intersección. Esto nos da inmediatamente un punto de la recta de intersección, simplificando el proceso.

🔑 Reconocer estos casos particulares te permitirá resolver problemas complejos con mayor rapidez y precisión.

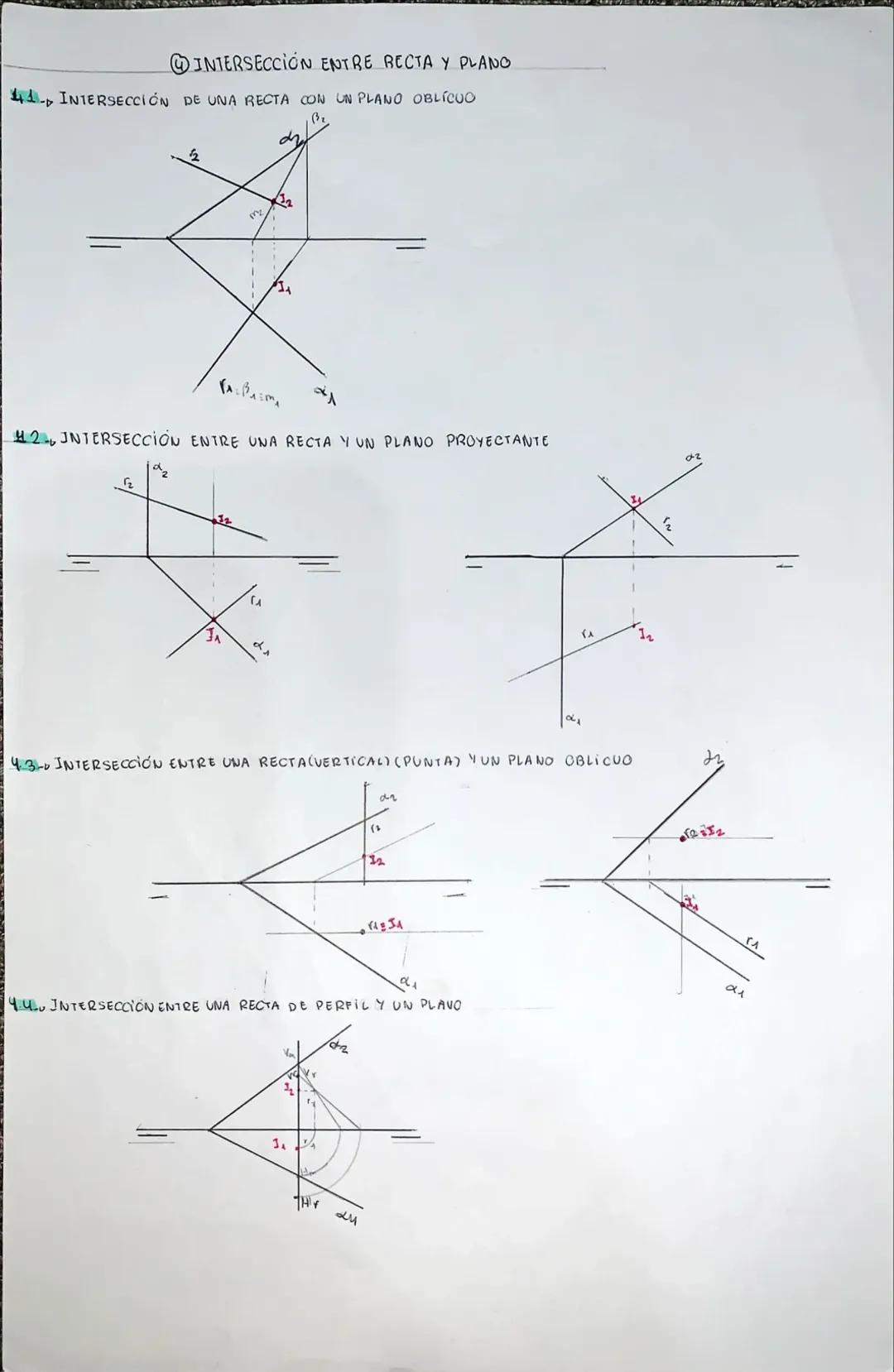

Intersección entre Recta y Plano

Determinar el punto donde una recta atraviesa un plano es fundamental en geometría descriptiva:

Para la intersección de una recta con un plano oblicuo, usamos un plano auxiliar que contenga a la recta. Este plano auxiliar intersecará al plano oblicuo en una recta, y el punto donde esta recta corte a la recta original será el punto buscado.

La intersección entre una recta y un plano proyectante es más directa, ya que el plano proyectante genera una proyección característica que facilita encontrar el punto común.

Cuando trabajamos con la intersección entre una recta vertical o de punta y un plano oblicuo, aprovechamos las propiedades especiales de estas rectas para simplificar el proceso.

🎯 La clave para resolver estas intersecciones es elegir el método adecuado según las características de la recta y el plano implicados.
