Construcciones Geométricas Básicas - Tema 1 - Dibujo Técnico

En dibujo técnico, dominar las construcciones geométricas fundamentales es la base para crear cualquier diseño preciso. Desde los... Mostrar más

en el
1
DIBUSO
anto como ades
+ Elementos
plana
1-
CMS
A
CONSTRUCCIONES GEOMÉTRICAS
FUNDAMENTALES
ELEMENTOS FUNDAMENTALES: PUNTO. RECTA,
PLA

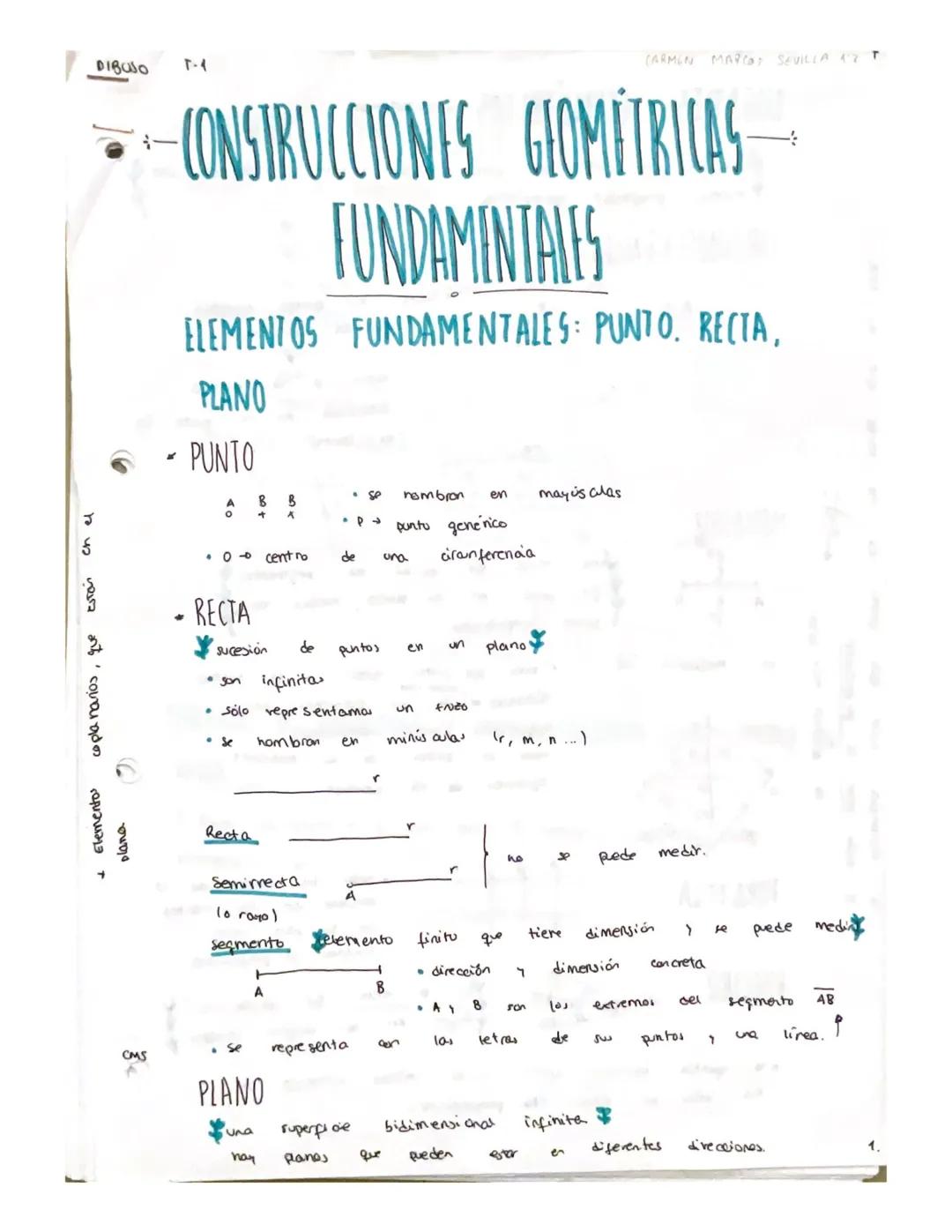

Elementos Fundamentales de Geometría

¿Sabías que todo lo que dibujas en geometría se construye a partir de solo tres elementos básicos? Los puntos, rectas y planos son los cimientos de cualquier construcción geométrica.

Los puntos se nombran con letras mayúsculas (A, B, P) y representan posiciones exactas sin dimensión. Las rectas son sucesiones infinitas de puntos que nombramos con letras minúsculas (r, m, n), aunque solo podemos dibujar trozos de ellas.

Un segmento es la parte finita de una recta entre dos puntos, como AB, que tiene dimensión concreta y se puede medir. Los planos son superficies bidimensionales infinitas que se extienden en todas las direcciones.

¡Recuerda! Aunque estos elementos son infinitos en teoría, en el dibujo técnico solo representamos las partes que necesitamos para resolver problemas.

en el
1
DIBUSO
anto como ades
+ Elementos
plana
1-
CMS
A
CONSTRUCCIONES GEOMÉTRICAS
FUNDAMENTALES
ELEMENTOS FUNDAMENTALES: PUNTO. RECTA,
PLA

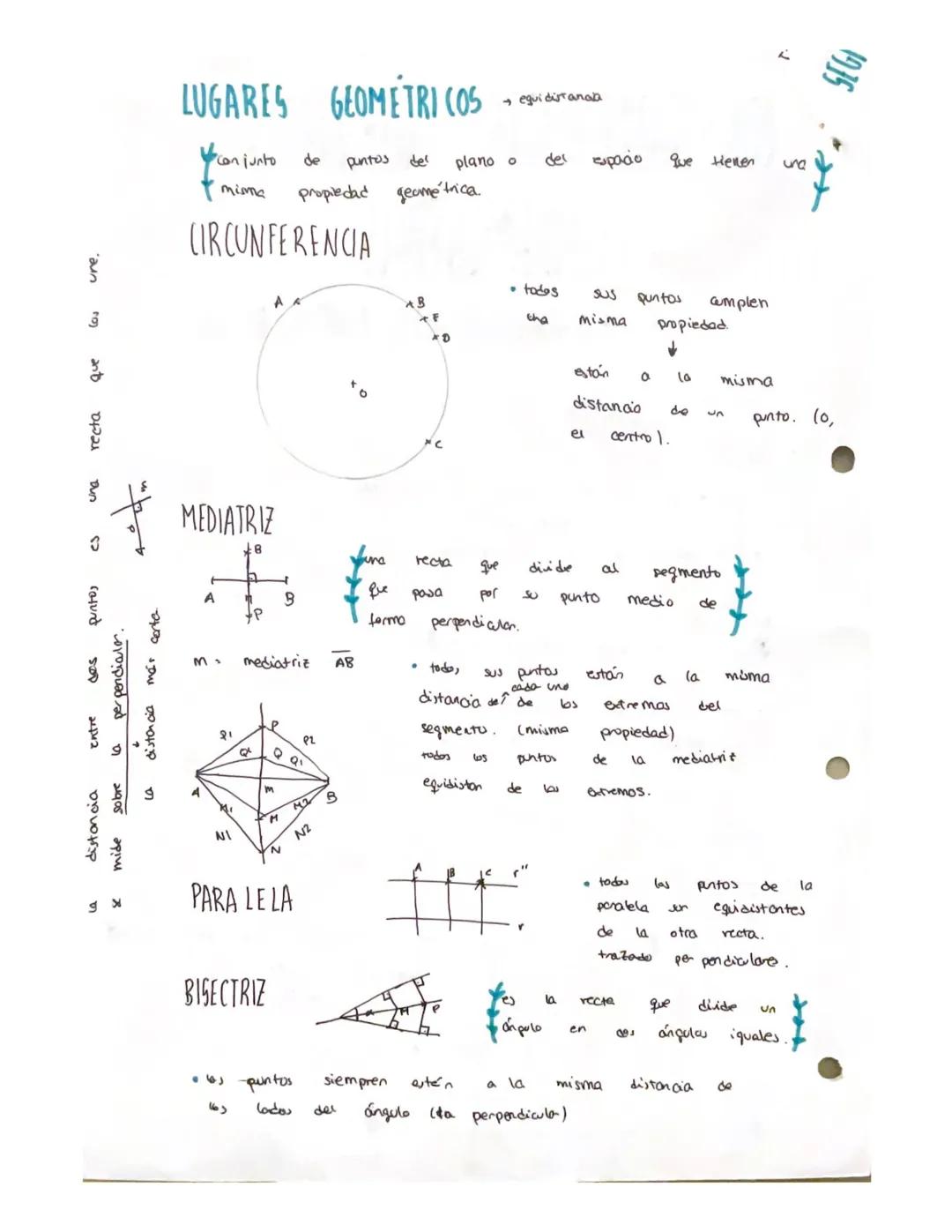

Lugares Geométricos

Los lugares geométricos son conjuntos de puntos que comparten una misma propiedad, y son súper útiles para resolver construcciones complejas. Es como encontrar todos los puntos que cumplen una "regla" específica.

La circunferencia es el lugar geométrico más conocido todos sus puntos están a la misma distancia del centro. La mediatriz de un segmento es una recta perpendicular que pasa por su punto medio, donde todos los puntos equidistan de los extremos del segmento.

La bisectriz divide un ángulo en dos partes iguales, y todos sus puntos están a la misma distancia de los lados del ángulo. Las rectas paralelas también forman lugares geométricos de equidistancia.

Truco de experto Dominar los lugares geométricos te permitirá resolver construcciones aparentemente imposibles de forma elegante y precisa.

en el
1
DIBUSO
anto como ades
+ Elementos
plana
1-
CMS
A
CONSTRUCCIONES GEOMÉTRICAS
FUNDAMENTALES
ELEMENTOS FUNDAMENTALES: PUNTO. RECTA,
PLA

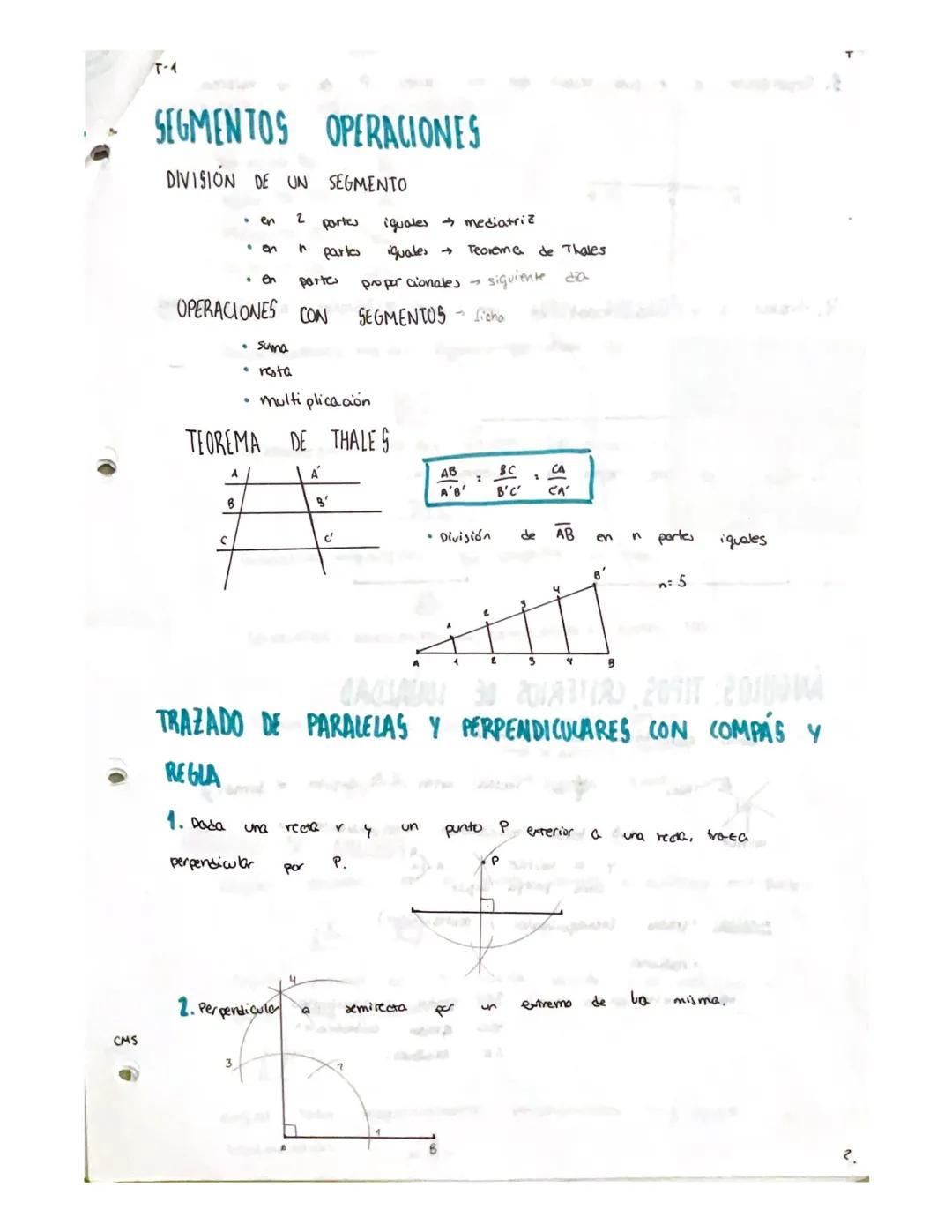

Operaciones con Segmentos y Teorema de Thales

Con los segmentos puedes hacer operaciones como si fueran números suma, resta y multiplicación. También puedes dividirlos de diferentes maneras según lo que necesites.

Para dividir un segmento en dos partes iguales, usas su mediatriz. Para dividirlo en n partes iguales, aplicas el Teorema de Thales, que establece que si tienes rectas paralelas cortadas por dos transversales, los segmentos correspondientes son proporcionales.

El teorema se expresa como AB/A'B' = BC/B'C' = CA/C'A'. Esto te permite dividir cualquier segmento en el número de partes iguales que quieras, aunque sea un número primo como 7 u 11.

Aplicación práctica Este teorema es fundamental para escalar dibujos y crear proporciones exactas en tus diseños técnicos.

en el
1
DIBUSO
anto como ades
+ Elementos
plana
1-
CMS
A
CONSTRUCCIONES GEOMÉTRICAS
FUNDAMENTALES
ELEMENTOS FUNDAMENTALES: PUNTO. RECTA,
PLA

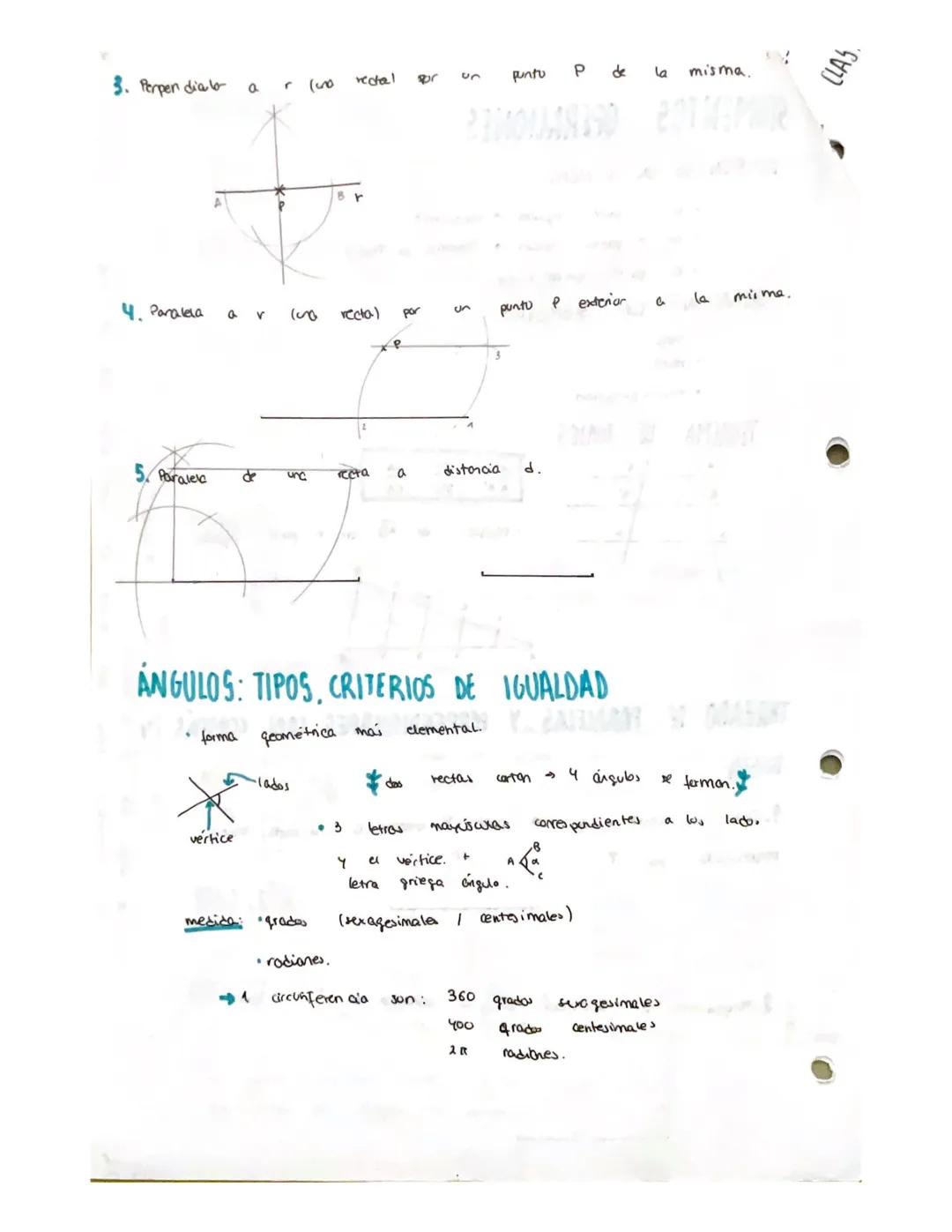

Construcción de Paralelas y Perpendiculares

Saber trazar paralelas y perpendiculares con compás y regla es una habilidad esencial que usarás constantemente. Existen métodos específicos para cada situación que puedas encontrar.

Puedes trazar una perpendicular a una recta desde un punto exterior, desde un extremo de una semirrecta, o desde un punto que esté sobre la propia recta. Para las paralelas, puedes trazarlas desde un punto exterior o a una distancia determinada.

Los ángulos se forman cuando dos rectas se cortan, creando cuatro ángulos. Se nombran con tres letras mayúsculas (el vértice en el medio) o con letras griegas, y se miden en grados sexagesimales (360° por circunferencia), centesimales (400°) o radianes (2π).

Dato curioso Los métodos con compás y regla que usas hoy son los mismos que desarrollaron los griegos hace más de 2000 años.

en el
1
DIBUSO
anto como ades
+ Elementos
plana
1-
CMS
A
CONSTRUCCIONES GEOMÉTRICAS
FUNDAMENTALES
ELEMENTOS FUNDAMENTALES: PUNTO. RECTA,
PLA

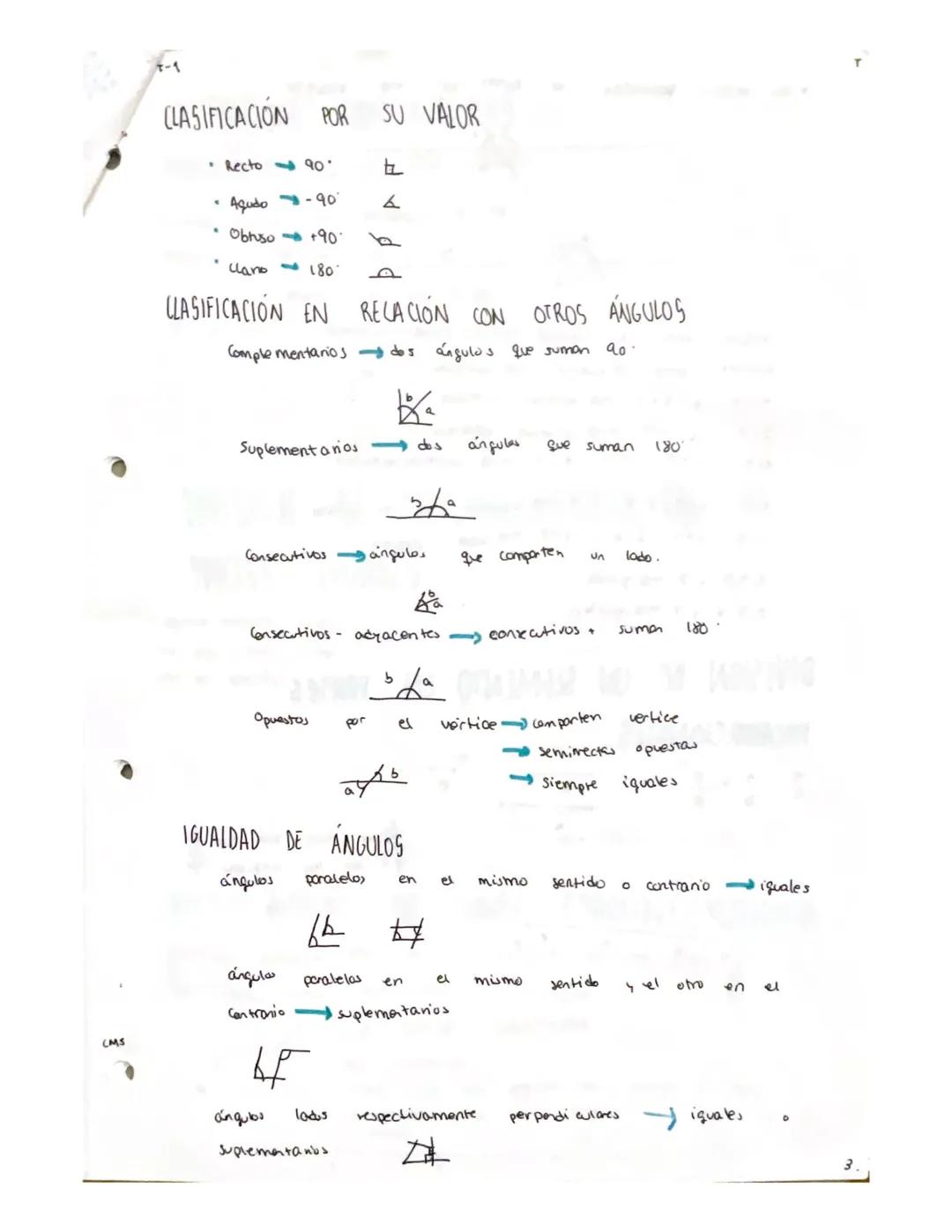

Clasificación y Propiedades de los Ángulos

Los ángulos se clasifican por su valor rectos (90°), agudos (menos de 90°), obtusos (más de 90°) y llanos (180°). Esta clasificación te ayuda a identificarlos rápidamente en cualquier figura.

También se relacionan entre sí de formas específicas. Los ángulos complementarios suman 90°, los suplementarios suman 180°. Los consecutivos comparten un lado, y si además son suplementarios, se llaman adyacentes.

Los ángulos opuestos por el vértice siempre son iguales, una propiedad muy útil. Cuando tienes rectas paralelas cortadas por una secante, aparecen relaciones especiales alternos internos, alternos externos, correspondientes, todos con propiedades de igualdad específicas.

Para el examen Memoriza que los ángulos opuestos por el vértice siempre son iguales, y que los alternos internos también son iguales cuando las rectas son paralelas.

en el
1
DIBUSO
anto como ades
+ Elementos
plana
1-
CMS
A
CONSTRUCCIONES GEOMÉTRICAS
FUNDAMENTALES
ELEMENTOS FUNDAMENTALES: PUNTO. RECTA,
PLA

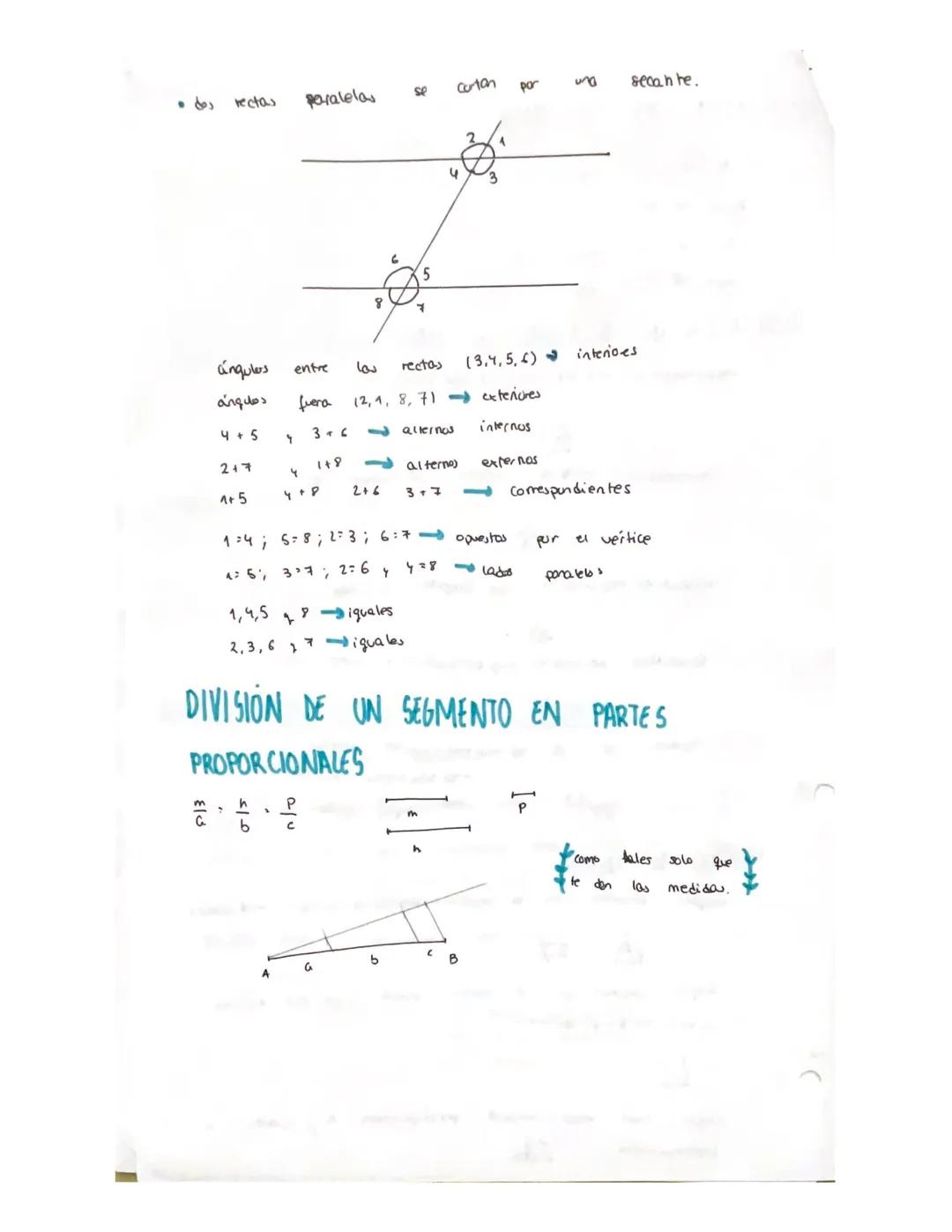

Ángulos entre Paralelas y Proporciones

Cuando dos rectas paralelas son cortadas por una secante, se crean ocho ángulos con nombres específicos. Los interiores (3,4,5,6) están entre las paralelas, los exteriores (1,2,7,8) están fuera.

Los alternos internos (4-5, 3-6) y alternos externos (2-7, 1-8) son iguales. Los correspondientes (1-5, 2-6, 3-7, 4-8) también son iguales. Esta propiedad es clave para demostrar que dos rectas son paralelas.

Para dividir un segmento en partes proporcionales, usas la relación a/c = b/c = p/c, aplicando el mismo principio del teorema de Thales pero con proporciones específicas que te proporcionen el problema.

Consejo práctico Dibuja siempre las paralelas y marca los ángulos con números para no perderte en las relaciones.

en el
1
DIBUSO
anto como ades
+ Elementos
plana
1-
CMS
A
CONSTRUCCIONES GEOMÉTRICAS
FUNDAMENTALES
ELEMENTOS FUNDAMENTALES: PUNTO. RECTA,
PLA

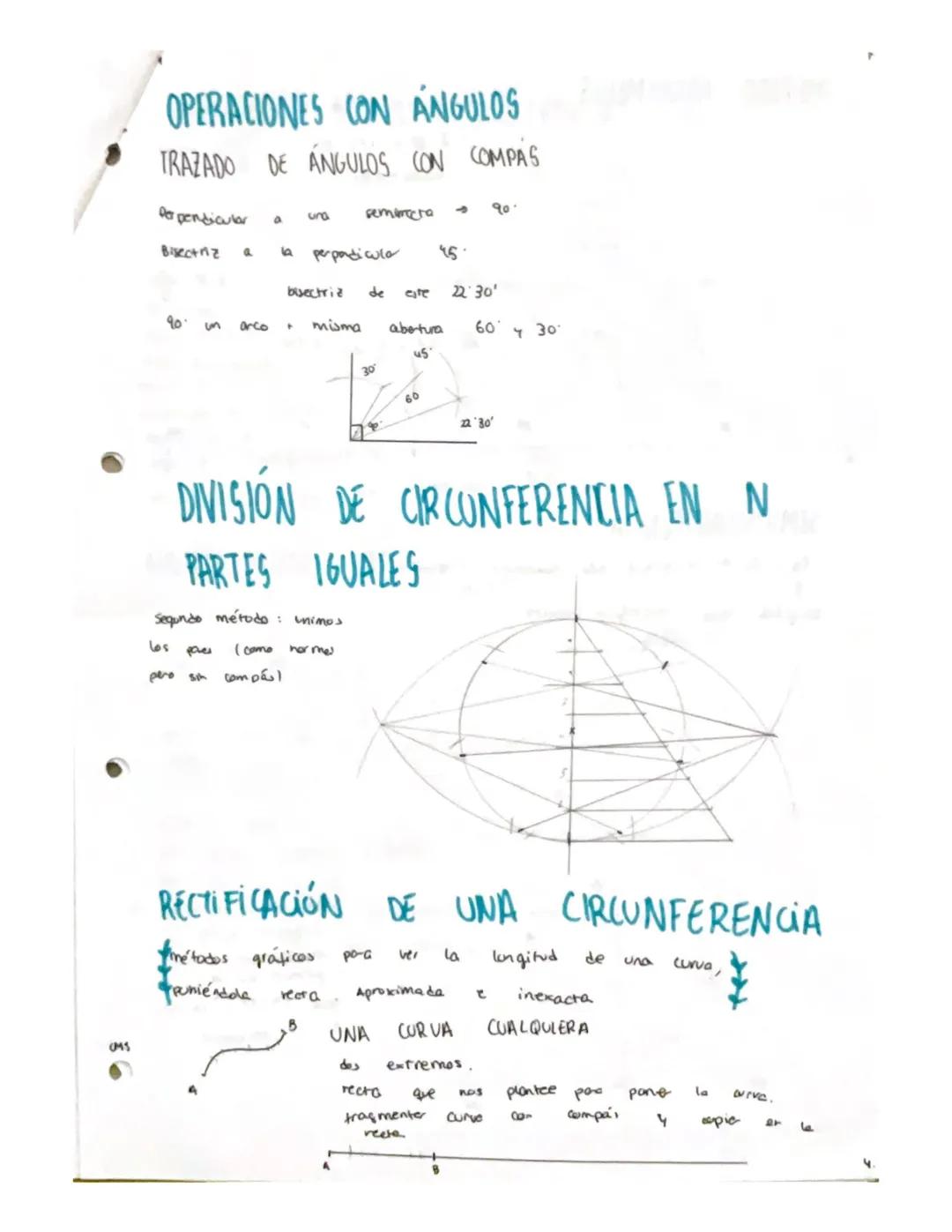

Construcción de Ángulos Específicos

Con compás y regla puedes construir ángulos específicos de forma exacta. El ángulo de 90° se obtiene con una perpendicular, el de 60° dividiendo una circunferencia en 6 partes iguales.

La bisectriz de 90° te da 45°, y la bisectriz de 45° te da 22°30'. El ángulo de 30° se obtiene como diferencia entre 90° y 60°. Estos ángulos básicos te permiten construir muchos otros por combinación.

Para dividir una circunferencia en n partes iguales, existen métodos específicos. La rectificación de una circunferencia convierte su longitud curva en una recta equivalente, útil para cálculos y desarrollos.

Técnica avanzada Una vez domines estos ángulos básicos, podrás construir cualquier ángulo por suma, resta o división de los fundamentales.

en el
1
DIBUSO
anto como ades
+ Elementos
plana
1-
CMS
A
CONSTRUCCIONES GEOMÉTRICAS
FUNDAMENTALES
ELEMENTOS FUNDAMENTALES: PUNTO. RECTA,
PLA

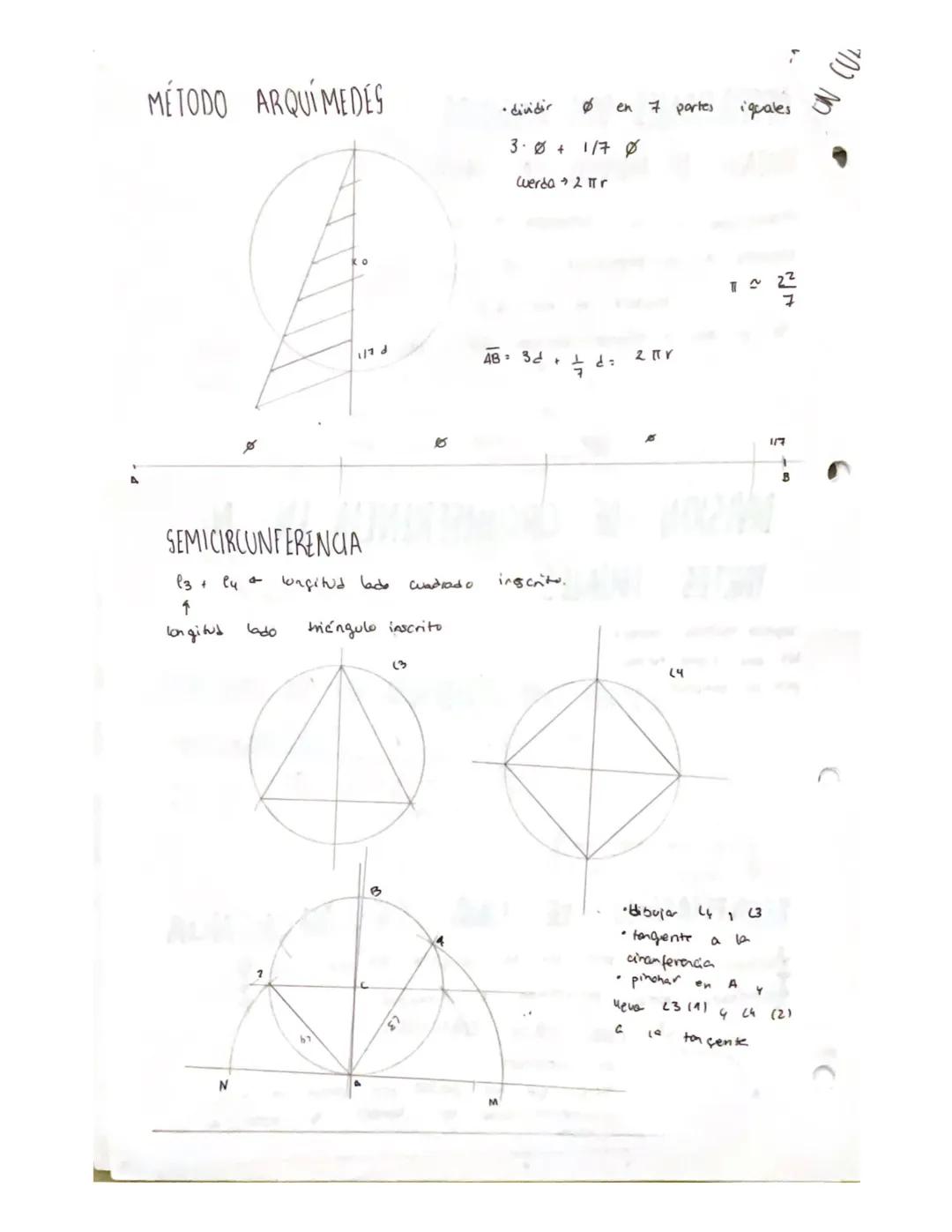

Método de Arquímedes y Rectificaciones

El método de Arquímedes para rectificar una circunferencia divide el diámetro en 7 partes iguales y usa la aproximación 3φ + φ/7 ≈ 2πr, donde π ≈ 22/7. Es un método gráfico ingenioso y bastante preciso.

Para rectificar una semicircunferencia, se usan las longitudes de los lados del cuadrado y triángulo inscritos. El proceso implica construir tangentes y usar propiedades geométricas específicas de estas figuras regulares.

La rectificación de un cuadrante (90° de circunferencia) requiere una construcción paso a paso usando centros y radios específicos, creando arcos que finalmente dan la longitud buscada.

Aplicación real Estos métodos se usaban históricamente para calcular distancias curvas en navegación y construcción antes de las calculadoras.

en el
1
DIBUSO
anto como ades
+ Elementos
plana
1-
CMS
A
CONSTRUCCIONES GEOMÉTRICAS
FUNDAMENTALES
ELEMENTOS FUNDAMENTALES: PUNTO. RECTA,
PLA

Rectificación de Arcos Menores

Para rectificar un ángulo menor de 90°, el proceso es más complejo pero sigue principios similares. Divides la circunferencia en partes específicas y usas construcciones auxiliares.

El método implica prolongar diámetros, crear puntos de referencia específicos y usar propiedades de perpendicularidad. La rectificación final se obtiene como la distancia entre puntos construidos geométricamente.

Estos procedimientos requieren precisión en el trazado y comprensión clara de cada paso. Un pequeño error al principio se amplifica en el resultado final.

Importante Practica estos trazados paso a paso hasta que se vuelvan automáticos; la precisión mejora con la repetición.

en el
1
DIBUSO
anto como ades
+ Elementos
plana
1-
CMS
A
CONSTRUCCIONES GEOMÉTRICAS
FUNDAMENTALES
ELEMENTOS FUNDAMENTALES: PUNTO. RECTA,
PLA

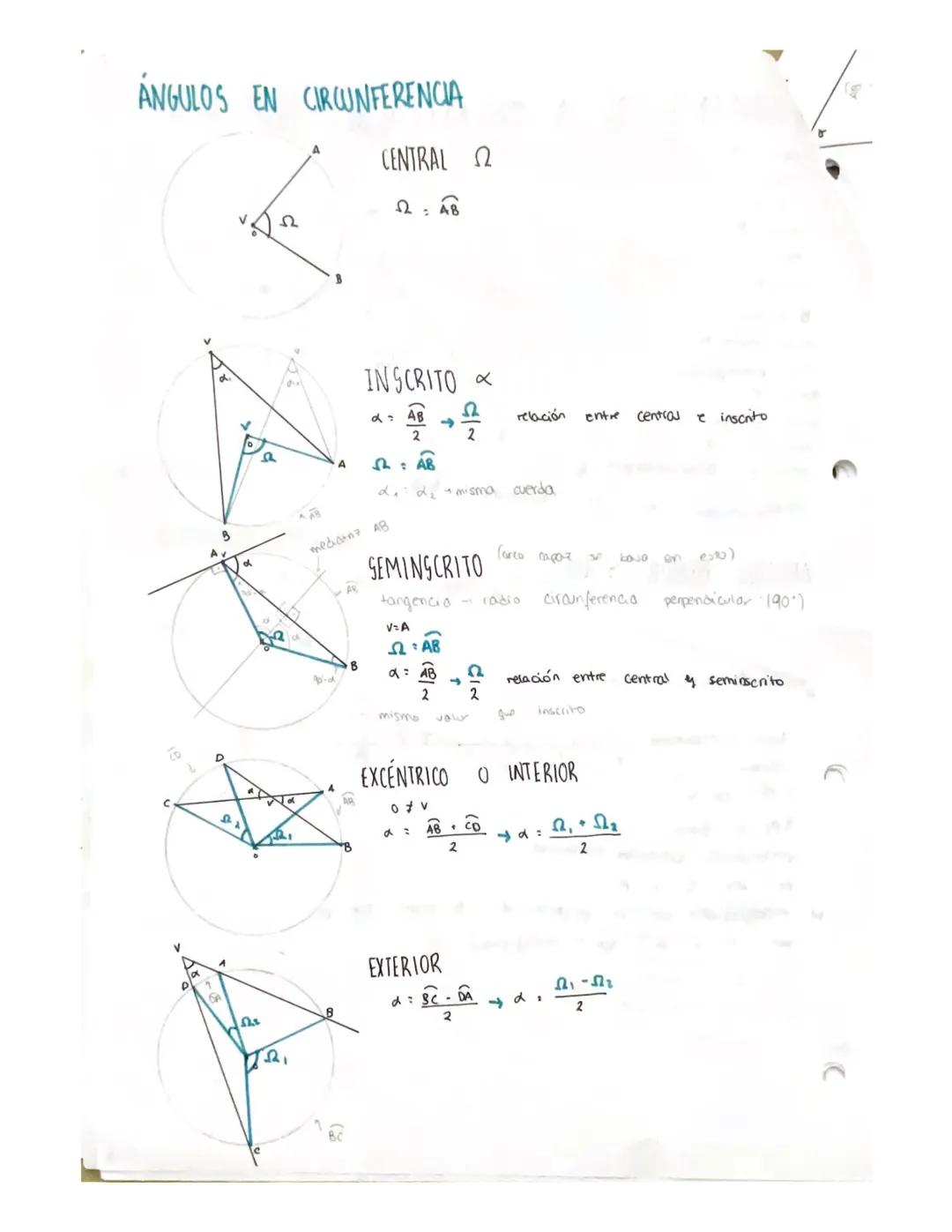

Ángulos en la Circunferencia

Los ángulos en la circunferencia tienen relaciones matemáticas precisas que debes memorizar. El ángulo central (Ω) tiene la misma medida que el arco que abarca.

El ángulo inscrito (α) siempre mide la mitad del arco correspondiente α = Ω/2. Esta relación es constante sin importar dónde esté el vértice del ángulo inscrito sobre la circunferencia.

Los ángulos seminscritos (con un lado tangente) también miden la mitad del arco. Los ángulos interiores miden la semisuma de los arcos que abarcan α = arco1+arco2arco₁ + arco₂/2. Los ángulos exteriores miden la semidiferencia α = arco1arco2arco₁ - arco₂/2.

Fórmula clave Recuerda que el ángulo inscrito siempre es la mitad del central que abarca el mismo arco. Esta relación resuelve muchos problemas de geometría circular.
