Fundamentos del Sistema Diédrico y Tipos de Proyecciones

El sistema diédrico constituye un método fundamental de representación en el dibujo técnico, basado en la proyección ortogonal sobre dos planos perpendiculares entre sí. Este sistema permite representar elementos tridimensionales en un espacio bidimensional mediante sus proyecciones.

Definición: El sistema diédrico utiliza dos planos de proyección perpendiculares: el Plano Horizontal $PH$ y el Plano Vertical $PV$, que dividen el espacio en cuatro diedros.

Los elementos básicos del sistema incluyen:

• Plano Horizontal $PH$: representa la vista superior
• Plano Vertical $PV$: muestra la vista frontal
• Línea de Tierra $LT$: intersección entre PH y PV
• Plano de Perfil $PP$: complementa las vistas principales

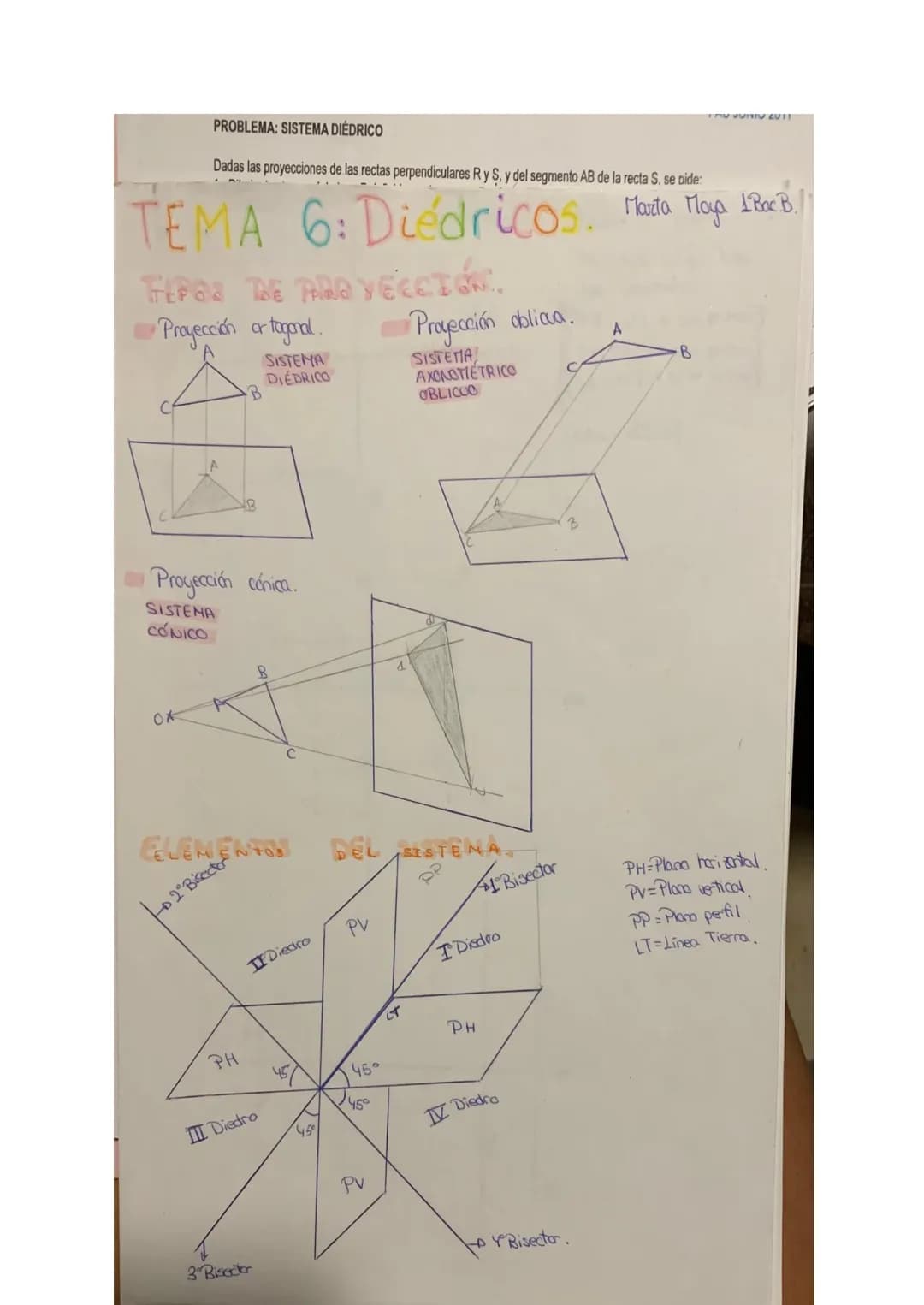

Las proyecciones en el sistema diédrico pueden ser de tres tipos principales:

1. Proyección Ortogonal: perpendicular a los planos
2. Proyección Cónica: desde un punto hacia el infinito
3. Proyección Oblicua: con rayos proyectantes inclinados

Destacado: Los bisectores son planos que dividen los diedros en ángulos de 45°, fundamentales para la comprensión espacial y la resolución de problemas.

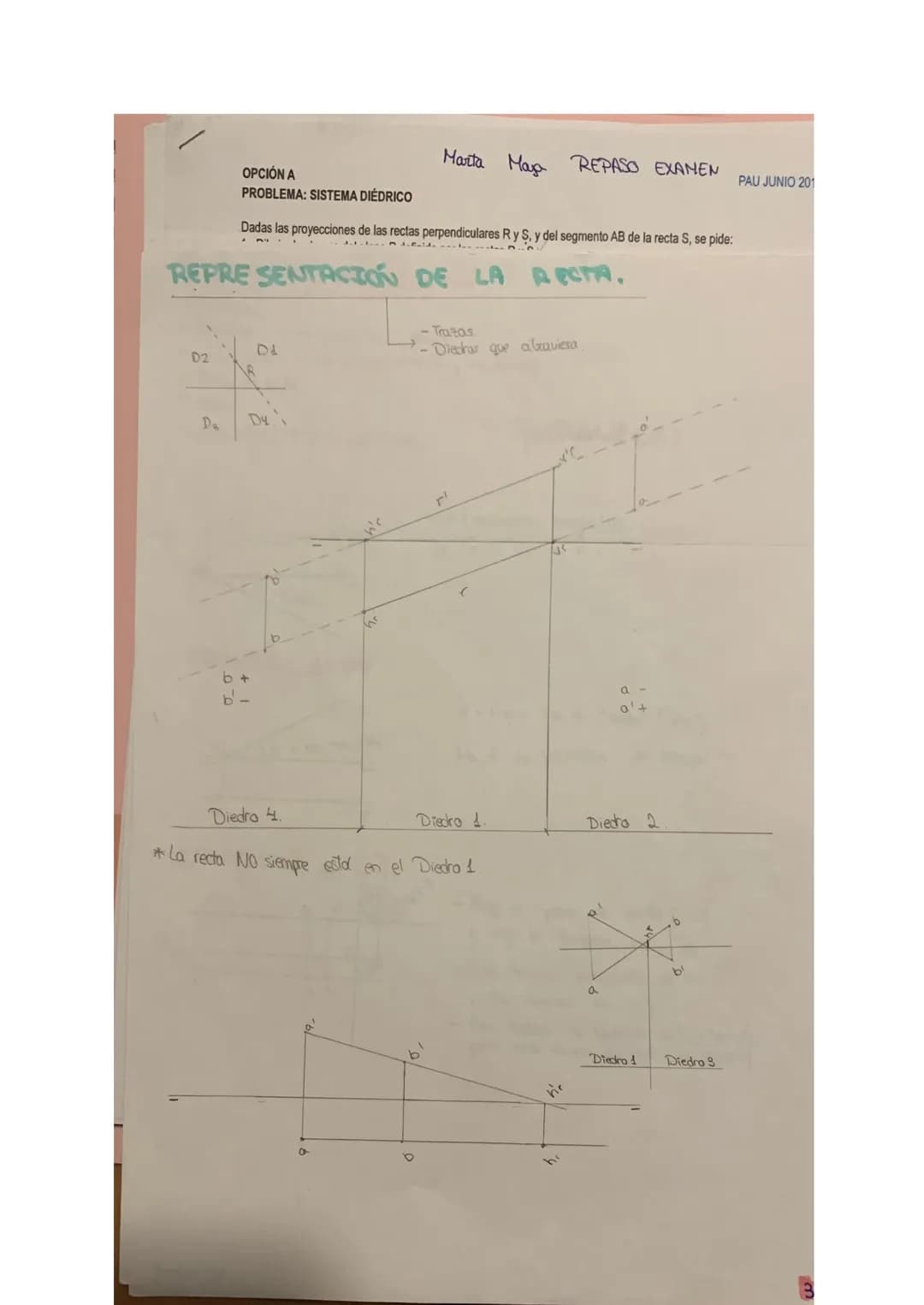

Representación de Rectas en el Sistema Diédrico Dibujo Técnico

La representación de rectas en el sistema diédrico requiere comprender sus proyecciones y trazas. Las rectas se definen por sus proyecciones horizontal y vertical, que determinan su posición en el espacio.

Ejemplo: Una recta queda definida por sus proyecciones $r', r"$ donde r' es la proyección horizontal y r" la vertical. Las trazas son los puntos donde la recta intersecta con los planos de proyección.

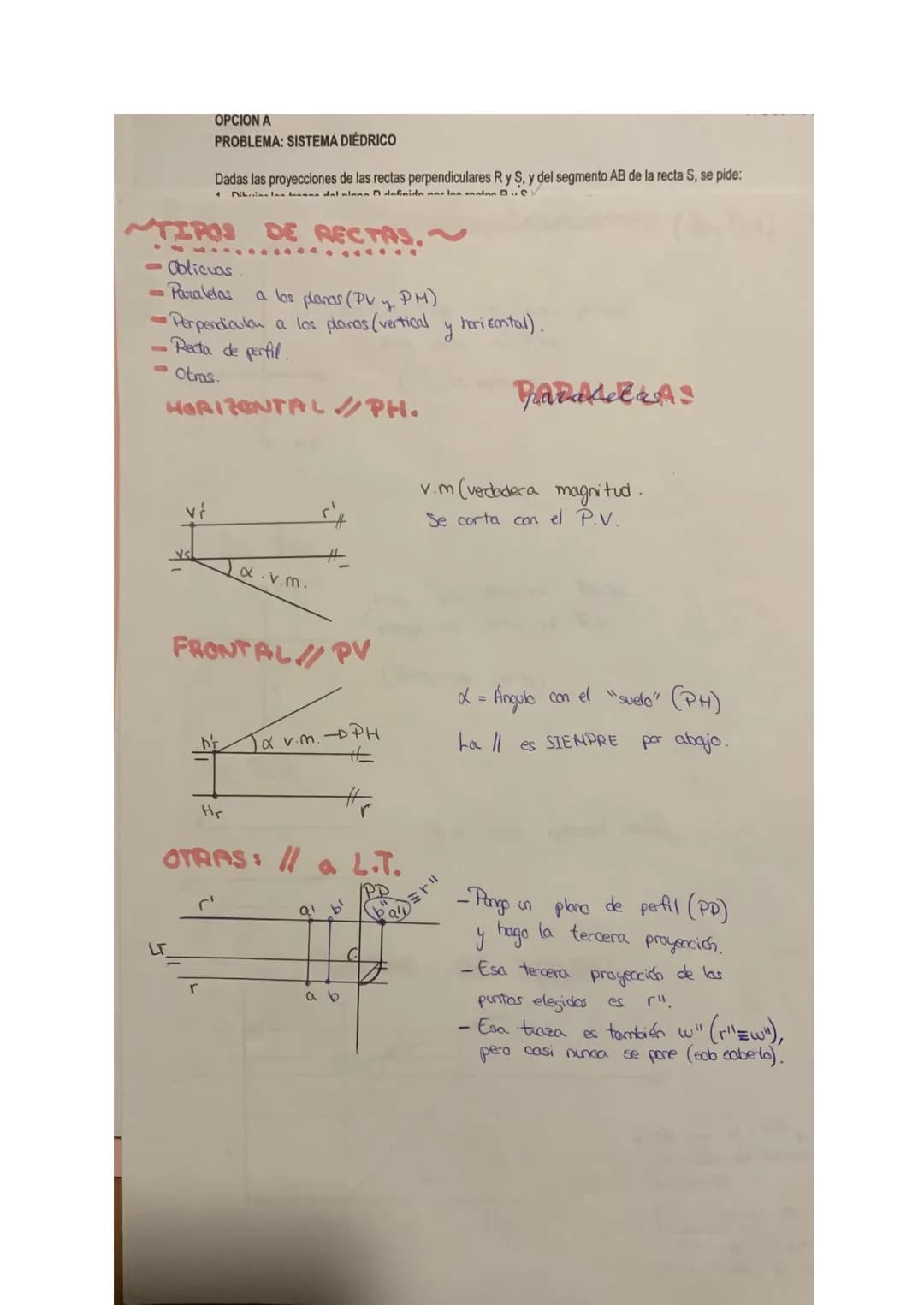

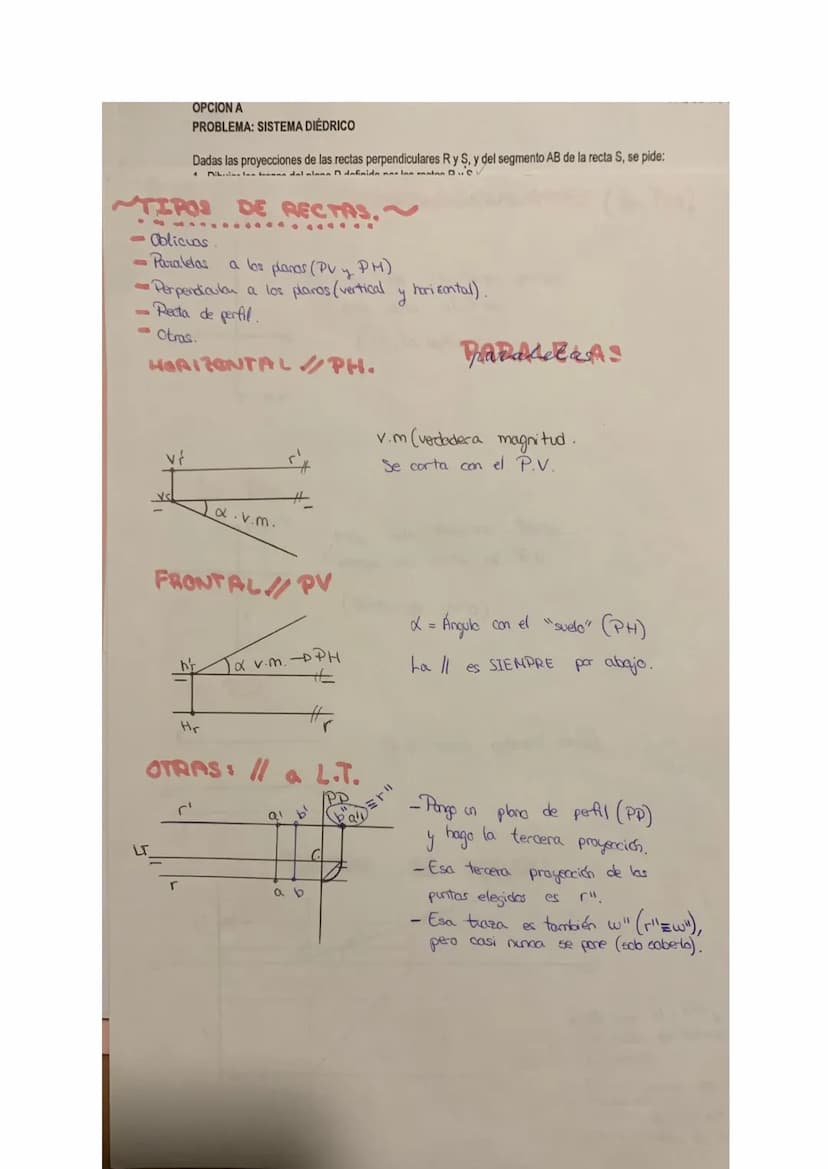

Los tipos de rectas según su posición incluyen:

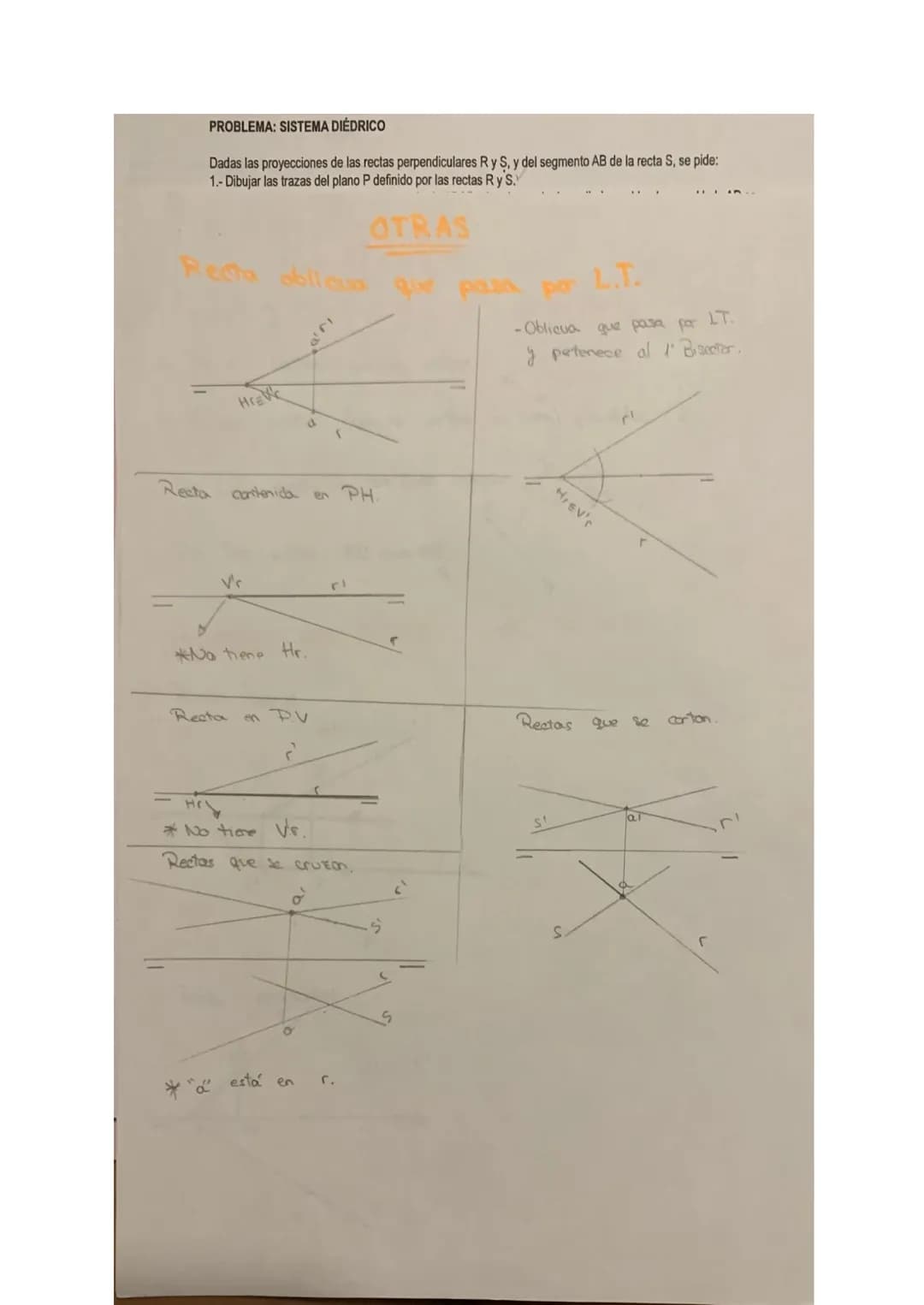

• Rectas oblicuas: no son paralelas ni perpendiculares a ningún plano
• Rectas paralelas: mantienen paralelismo con PH o PV
• Rectas perpendiculares: forman 90° con algún plano
• Rectas de perfil: paralelas al PP

Vocabulario: El plano proyectante horizontal es aquel que contiene a la recta y es perpendicular al plano horizontal de proyección.

Sistema Diédrico Ejercicios y Aplicaciones Prácticas

Los ejercicios de sistema diédrico permiten desarrollar la visión espacial y comprender las relaciones geométricas. La práctica con diferentes tipos de rectas y sus posiciones relativas es fundamental.

Ejemplo: Para determinar las trazas de una recta:

1. Identificar las proyecciones de la recta
2. Localizar intersecciones con planos de proyección
3. Determinar puntos de paso por LT

La verdadera magnitud $VM$ de segmentos y ángulos se obtiene mediante giros o cambios de plano. Estas operaciones son esenciales en la resolución de ejercicios sistema diédrico.

Destacado: La comprensión de las relaciones entre elementos es crucial para resolver problemas complejos en el sistema diédrico.

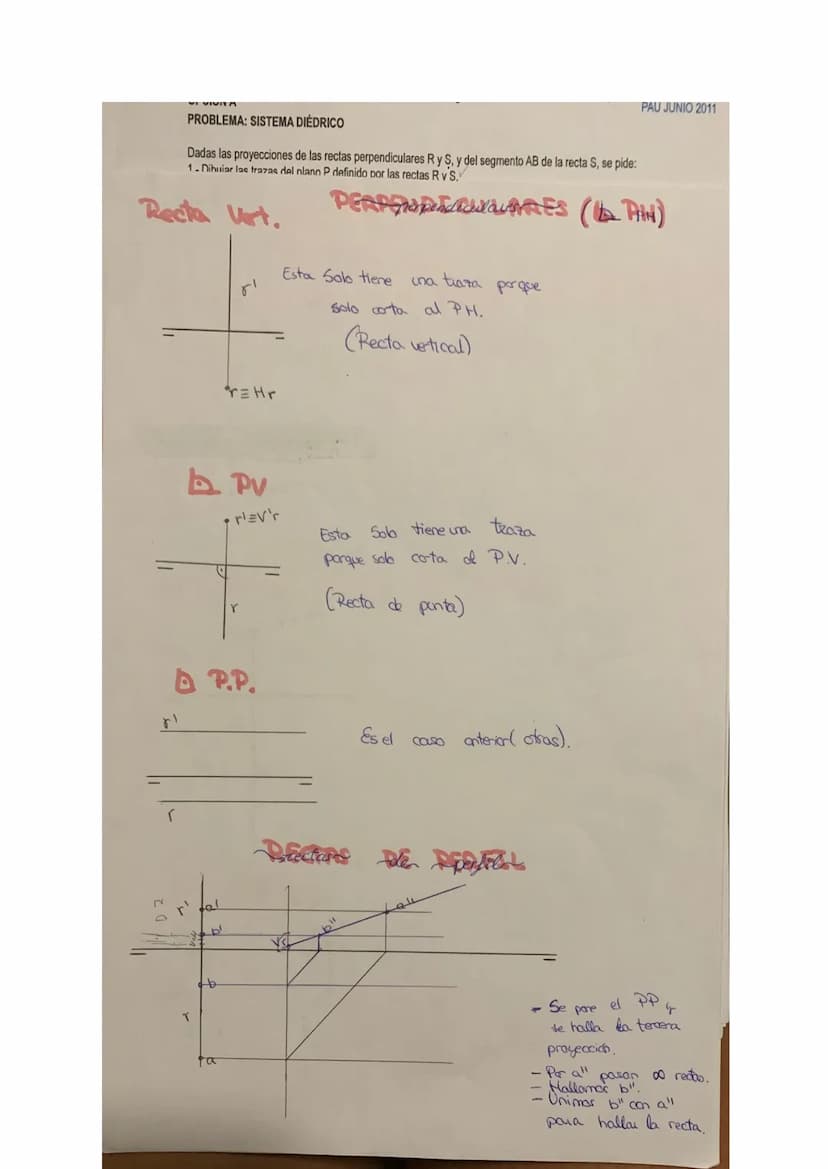

Casos Especiales en el Sistema Diédrico PDF

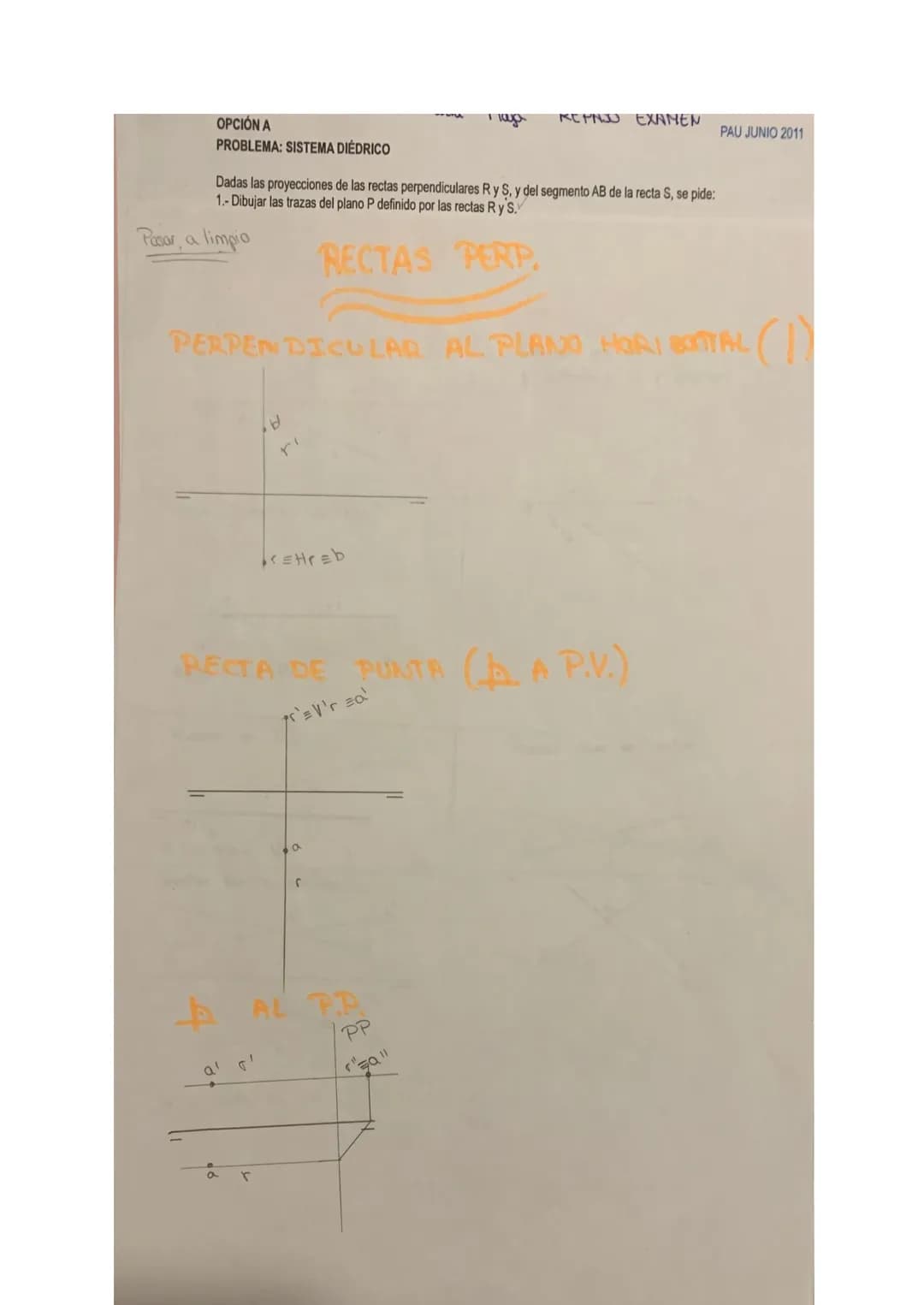

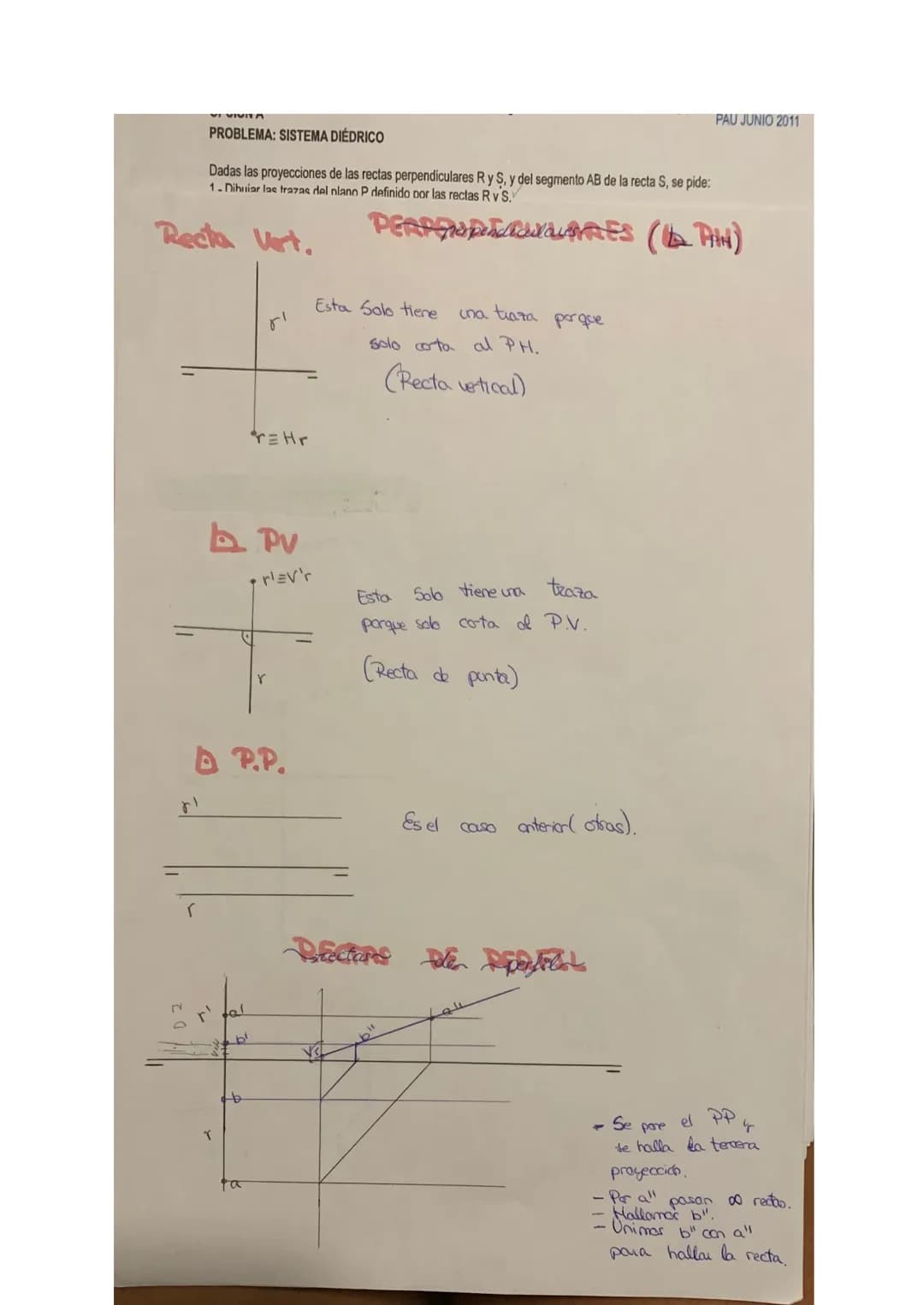

Las rectas perpendiculares presentan características particulares en el sistema diédrico. Una recta vertical será perpendicular al PH, mientras que una recta de punta será perpendicular al PV.

Definición: Una recta vertical se proyecta como un punto en la vista superior y como una recta perpendicular a LT en la vista frontal.

Para resolver casos especiales:

• Identificar el tipo de recta según sus proyecciones
• Analizar sus relaciones con los planos principales
• Determinar trazas específicas según el caso

Vocabulario: Las rectas de perfil requieren una tercera proyección para determinar unívocamente su posición en el espacio.

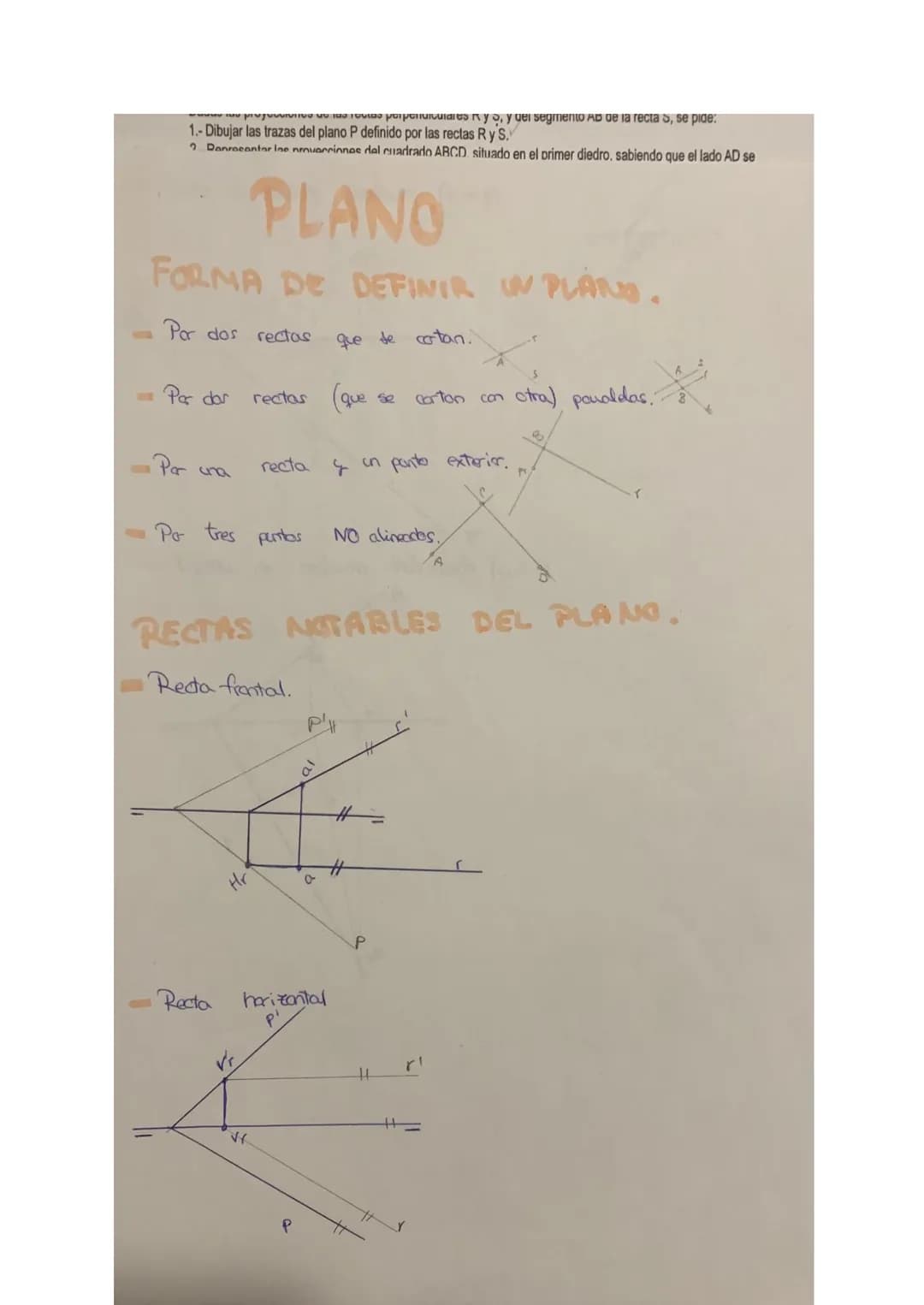

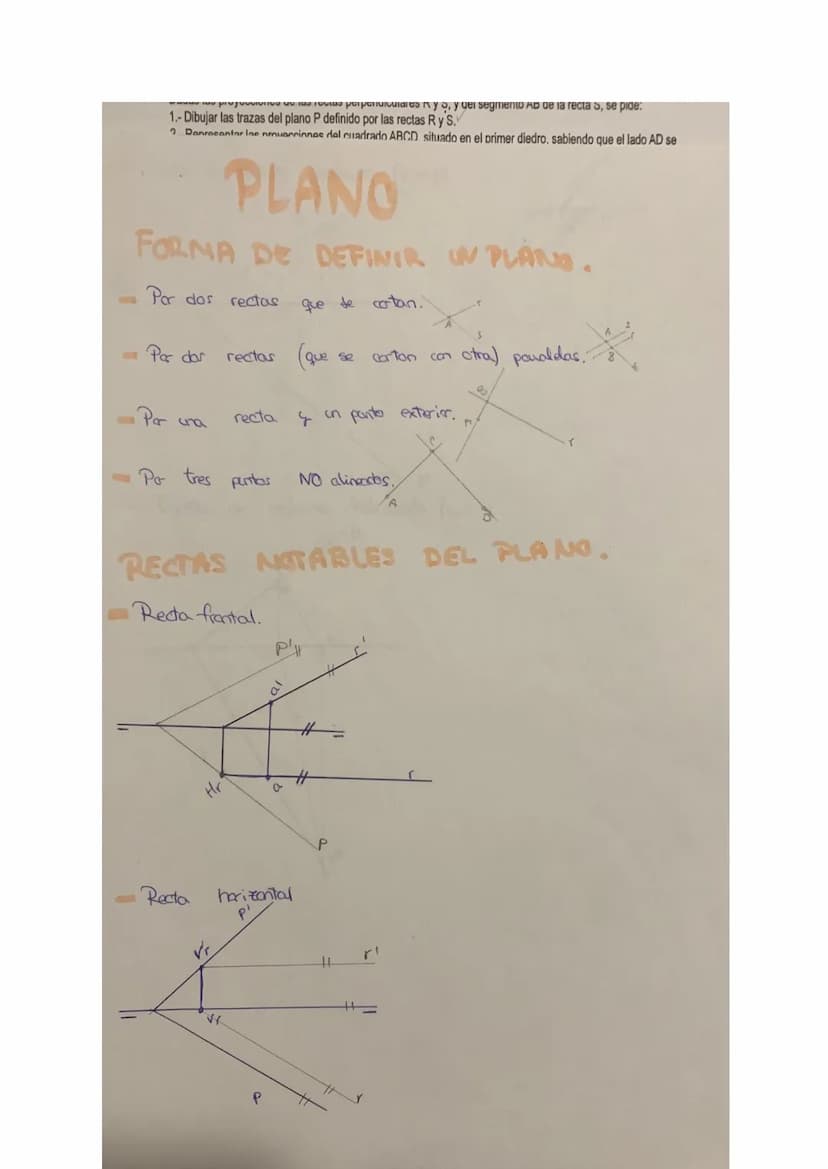

Fundamentos del Sistema Diédrico y Planos Proyectantes

El Sistema diédrico constituye uno de los métodos fundamentales de representación en el dibujo técnico. Para comprender sus elementos básicos, es esencial conocer cómo se definen y representan los planos en este sistema de proyección.

Un plano en el sistema diédrico puede definirse de múltiples formas. La más común es mediante dos rectas que se cortan o son paralelas entre sí. También puede determinarse por tres puntos no alineados o por una recta y un punto exterior a ella. Estas diferentes configuraciones permiten establecer las trazas del plano, que son las líneas de intersección del plano con los planos de proyección.

Definición: Las trazas de un plano son las líneas donde el plano intersecta con los planos de proyección horizontal $PH$ y vertical $PV$. Se denominan traza horizontal $Hr$ y traza vertical $Vr$ respectivamente.

Los tipos de proyecciones en dibujo técnico incluyen casos particulares como el plano proyectante horizontal, que merece especial atención. Este plano es perpendicular al plano horizontal de proyección, lo que significa que todos sus elementos se proyectan sobre una misma línea en la vista horizontal.

Rectas Notables y Posiciones Particulares

En el contexto de los Sistema Diédrico ejercicios, las rectas notables del plano son fundamentales para resolver problemas de geometría descriptiva. Entre ellas destacan:

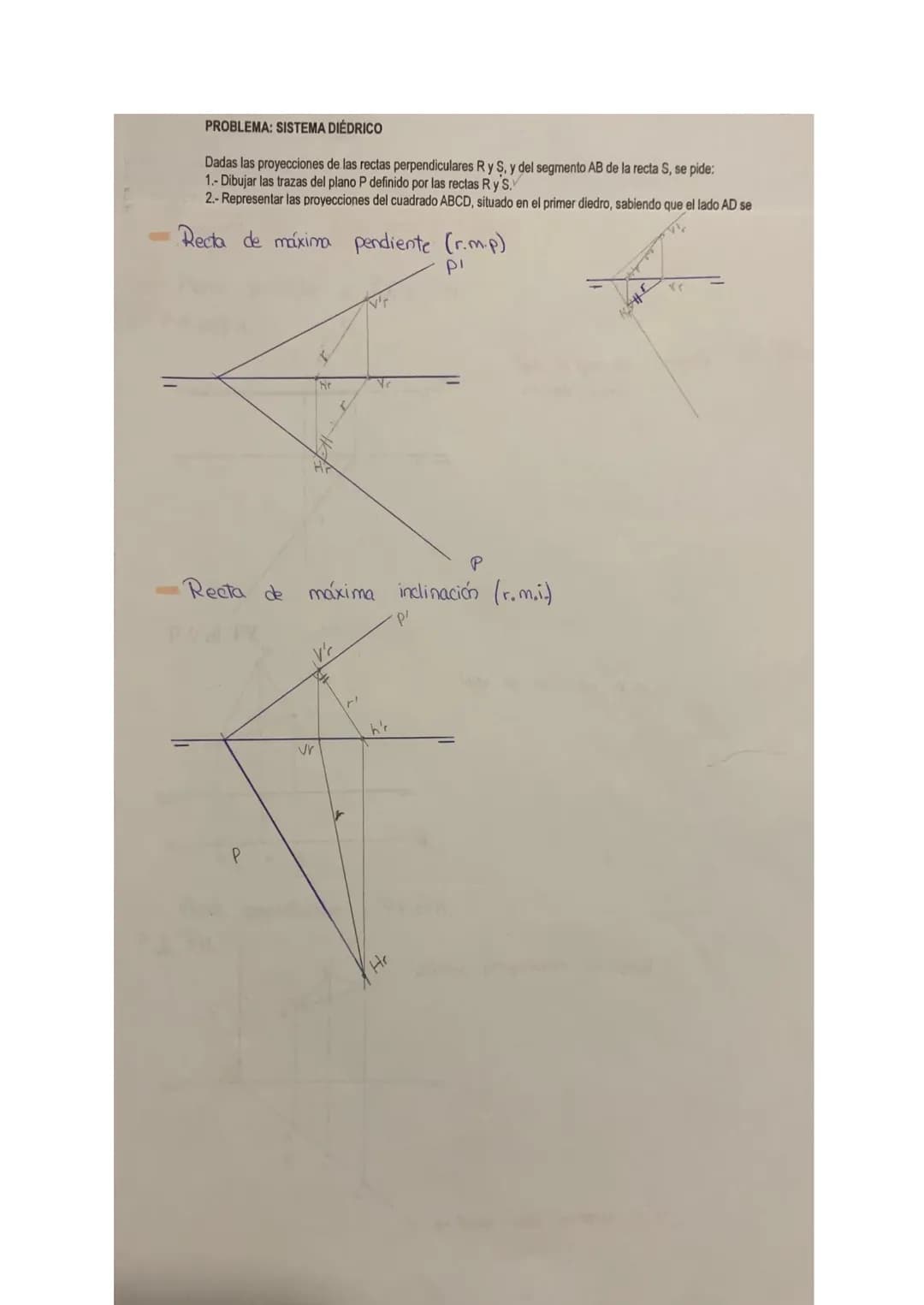

La recta de máxima pendiente $r.m.p.$, que forma el mayor ángulo posible con el plano horizontal de proyección. Esta recta es siempre perpendicular a la traza horizontal del plano.

Ejemplo: Una recta de máxima pendiente en un plano oblicuo aparecerá en verdadera magnitud en la vista vertical cuando el plano se gira hasta quedar perpendicular al plano vertical de proyección.

La recta de máxima inclinación $r.m.i.$, que forma el mayor ángulo posible con el plano vertical de proyección. Esta recta es perpendicular a la traza vertical del plano y resulta fundamental en numerosos Sistema diédrico ejemplos.

Casos Especiales de Planos y sus Características

Los planos en posiciones particulares respecto a los planos de proyección presentan características específicas que simplifican su representación en el Sistema Diédrico dibujo técnico 2 bachillerato:

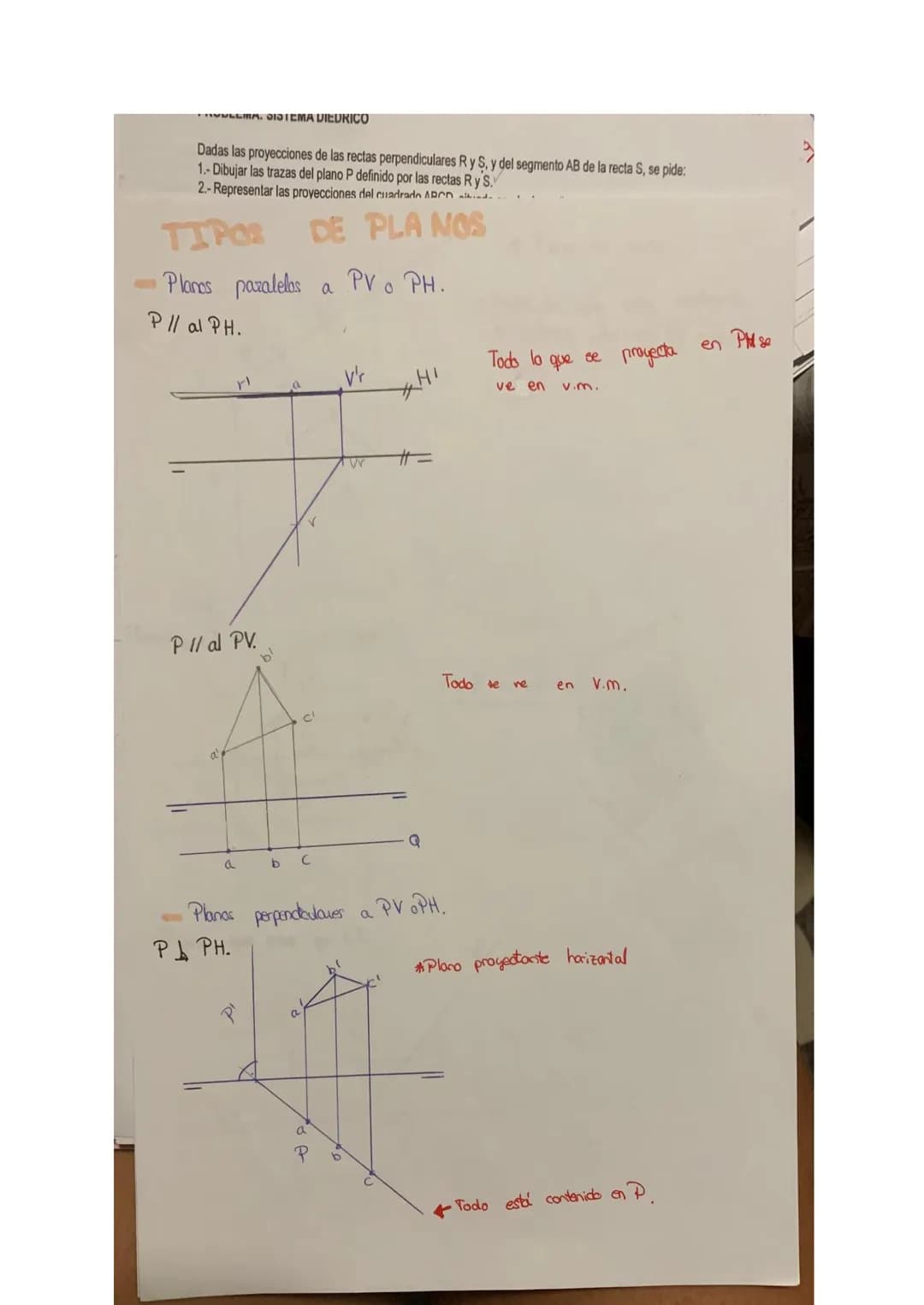

Planos paralelos al PH o PV: Sus trazas son paralelas a la línea de tierra o no existen. En estos casos, las proyecciones de figuras contenidas en estos planos aparecen en verdadera magnitud en la vista correspondiente.

Destacado: Los planos paralelos a los planos de proyección son especialmente útiles en la representación de Sistema diédrico vistas, ya que mantienen las dimensiones reales de los objetos en una de sus proyecciones.

Aplicaciones Prácticas y Resolución de Problemas

La aplicación práctica del sistema diédrico en la resolución de problemas geométricos requiere un dominio de los conceptos fundamentales y una metodología sistemática. Para trabajar con el Plano proyectante horizontal y otras configuraciones, es esencial:

Identificar las relaciones entre rectas y planos, especialmente en casos de perpendicularidad y paralelismo. Estas relaciones son clave para determinar las trazas de planos y resolver problemas de intersecciones.

Vocabulario: El plano proyectante es aquel que es perpendicular a uno de los planos de proyección, generando una proyección característica en forma de recta sobre dicho plano.

La representación de figuras planas, como cuadrados o triángulos, en planos dados requiere el uso combinado de estos conceptos y técnicas de dibujo técnico.

Fundamentos del Sistema Diédrico: Planos y Proyecciones

El Sistema diédrico constituye una herramienta fundamental en el dibujo técnico, permitiendo representar elementos tridimensionales en un plano bidimensional. La comprensión de las proyecciones y trazas resulta esencial para dominar este sistema de representación.

En el contexto del Sistema diédrico dibujo técnico, cuando trabajamos con planos y rectas perpendiculares, debemos prestar especial atención a sus relaciones geométricas. Las rectas perpendiculares R y S definen un plano P, cuyas trazas representan la intersección del plano con los planos de proyección. La determinación de estas trazas requiere un análisis metódico de las proyecciones horizontales y verticales.

Definición: El Plano proyectante horizontal es aquel que resulta perpendicular al plano horizontal de proyección, generando una traza horizontal que coincide con la proyección horizontal de cualquier figura contenida en él.

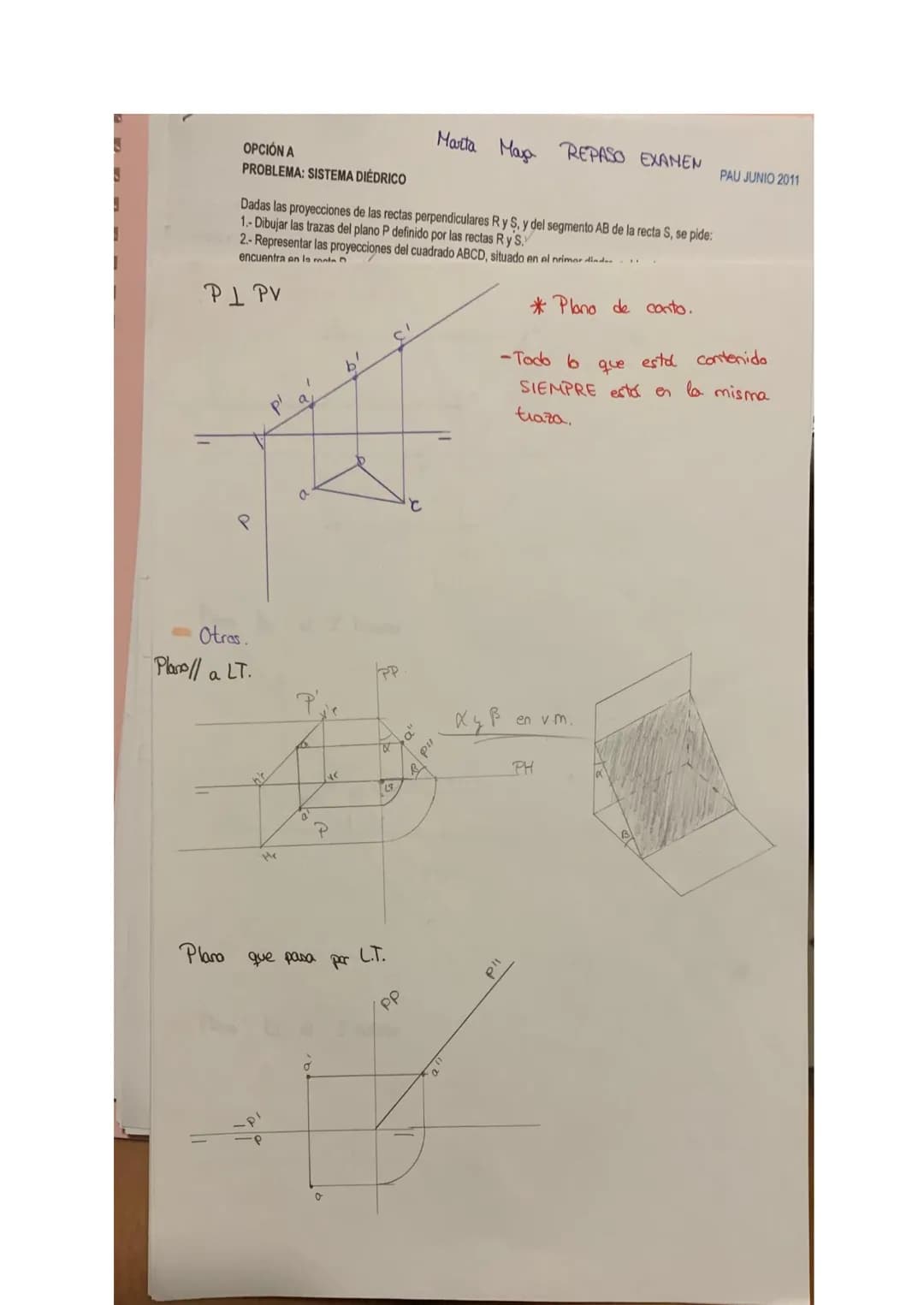

La construcción de figuras geométricas, como el cuadrado ABCD, en el primer diedro requiere una comprensión profunda de las relaciones espaciales. Cuando el plano es paralelo a la Línea de Tierra $LT$, las proyecciones mantienen propiedades específicas que facilitan su representación y medición real.

Aplicaciones Prácticas del Sistema Diédrico

Los Sistema diédrico ejemplos más comunes incluyen la representación de figuras geométricas básicas, como el caso del cuadrado ABCD. La correcta visualización de estas figuras requiere dominar los conceptos de Sistema diédrico vistas y proyecciones.

Destacado: En los Sistema Diédrico ejercicios, es fundamental comprender que cuando un plano es paralelo a la Línea de Tierra, las proyecciones de las figuras contenidas en él mantienen una relación directa con sus dimensiones reales.

La práctica del Sistema Diédrico dibujo técnico 2 bachillerato implica el manejo de diversos Tipos de proyecciones en dibujo técnico. Estas incluyen las proyecciones horizontales y verticales, que permiten representar cualquier elemento tridimensional de manera precisa y normalizada.

El dominio de estos conceptos resulta esencial para la resolución de problemas complejos, como la determinación de trazas de planos o la representación de figuras geométricas en posiciones específicas. La comprensión profunda de estas relaciones espaciales facilita la visualización y resolución de ejercicios prácticos en el ámbito del dibujo técnico.
