Guía Completa para el Taller de Geometría

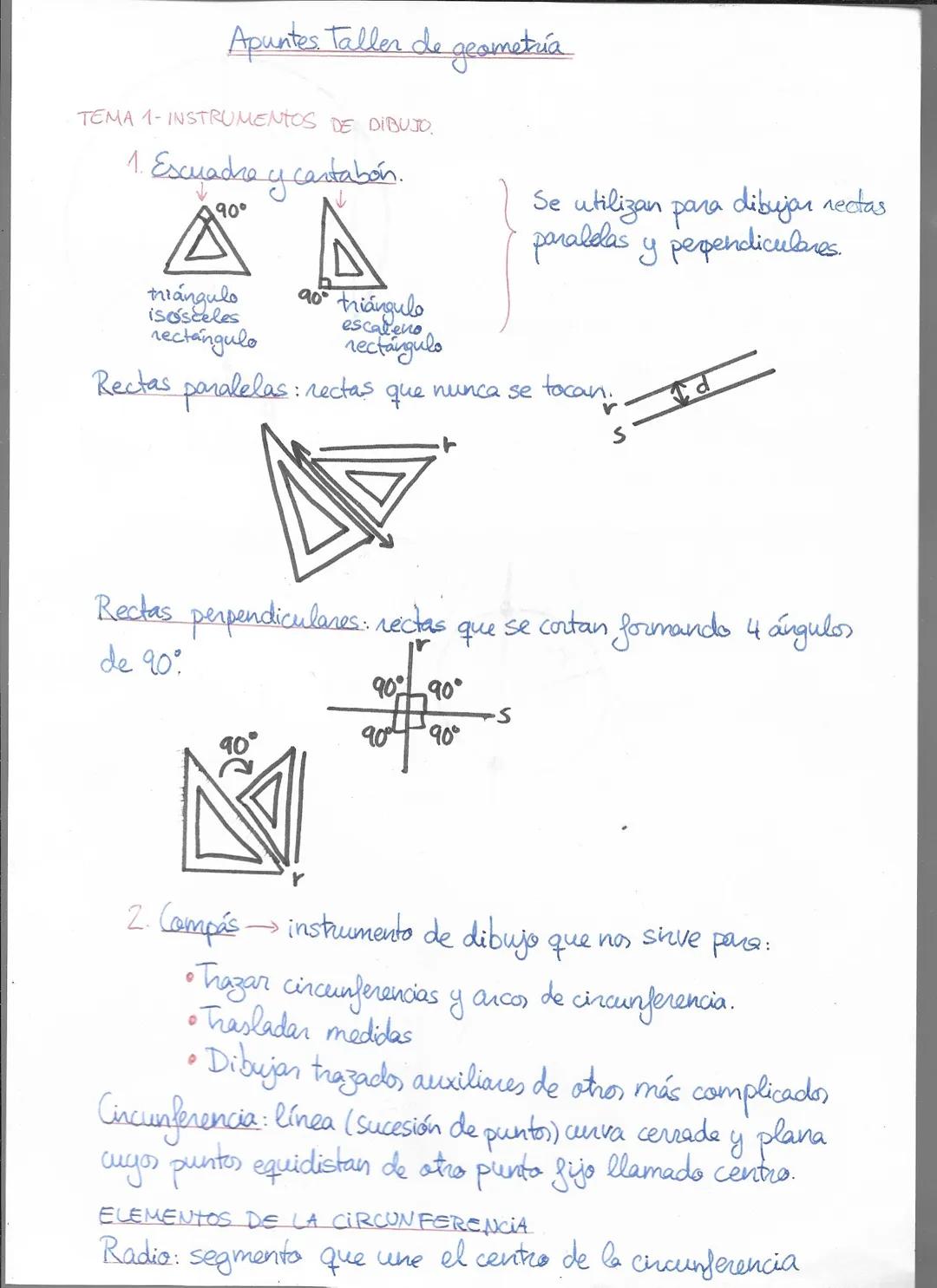

Instrumentos de Dibujo
¿Alguna vez te has preguntado cómo hacer líneas perfectamente paralelas o círculos exactos? Los instrumentos de dibujo son tus mejores aliados para conseguirlo.
El escuadra y cartabón son esos triángulos de plástico que siempre tienes en el estuche. Con ellos puedes dibujar rectas paralelas (que nunca se tocan, como las vías del tren) y rectas perpendiculares (que se cortan formando cuatro ángulos de 90°).
El compás es como tu varita mágica para dibujar. Te sirve para trazar circunferencias, trasladar medidas de un sitio a otro y hacer trazados auxiliares para figuras más complicadas. Sin él, hacer un círculo perfecto sería imposible.
💡 Truco: Siempre mantén el compás con la misma apertura cuando traces una circunferencia completa para que quede perfecta.

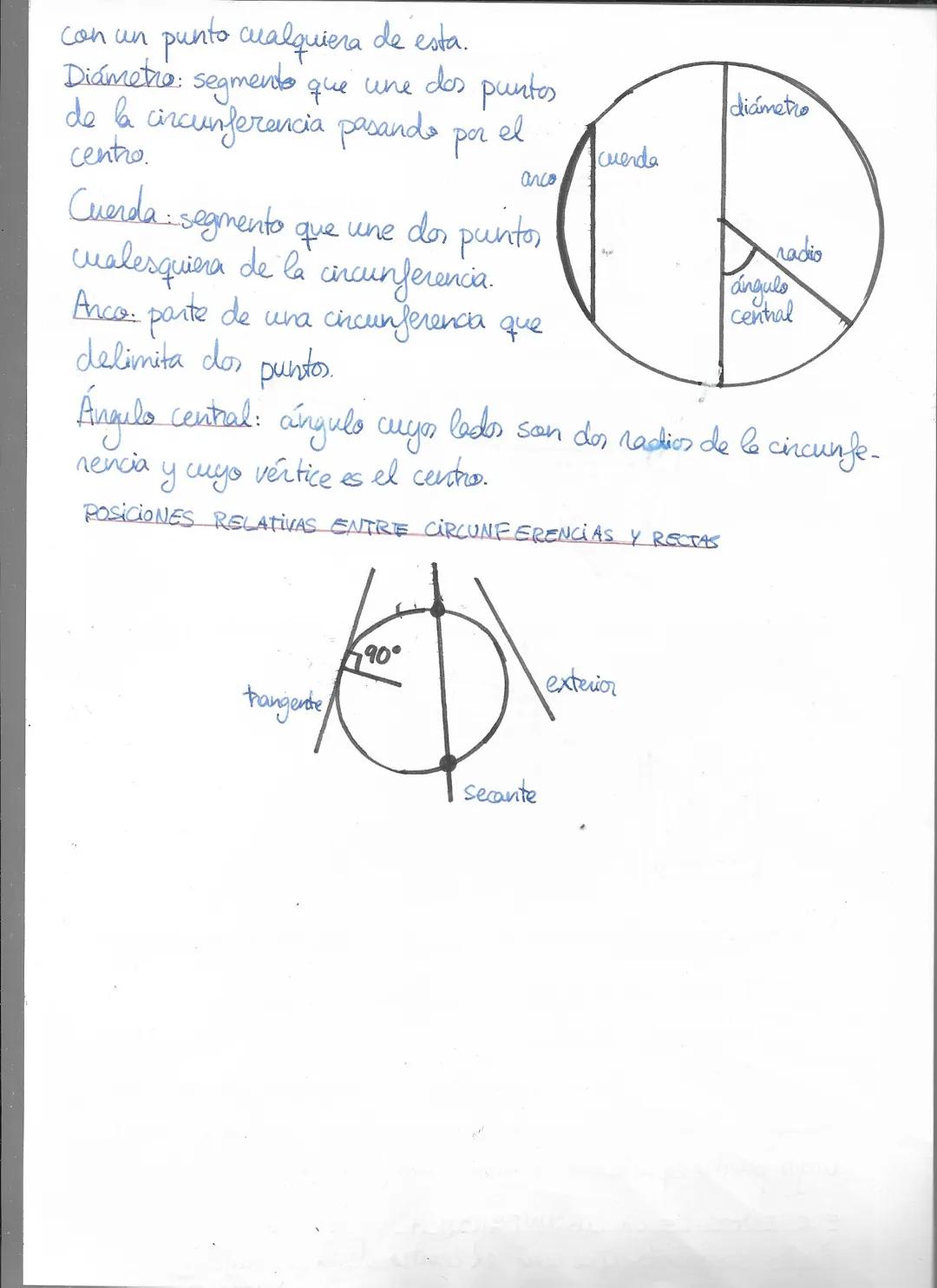

Elementos de la Circunferencia
Una circunferencia no es solo un círculo cualquiera: es una línea curva donde todos los puntos están exactamente a la misma distancia del centro. Como si fueras el centro y tuvieras una cuerda atada, todos los puntos que alcances estarán en la circunferencia.
Los elementos más importantes son el radio (del centro a cualquier punto), el diámetro (de un lado a otro pasando por el centro), la cuerda (une dos puntos cualesquiera) y el arco (es como un trozo de circunferencia).
El ángulo central tiene su vértice en el centro y sus lados son dos radios. Las rectas pueden ser exteriores (no tocan la circunferencia), tangentes (la tocan en un punto) o secantes (la cortan en dos puntos).
💡 Recuerda: El diámetro siempre mide el doble que el radio, ¡es matemáticamente imposible que sea de otra manera!

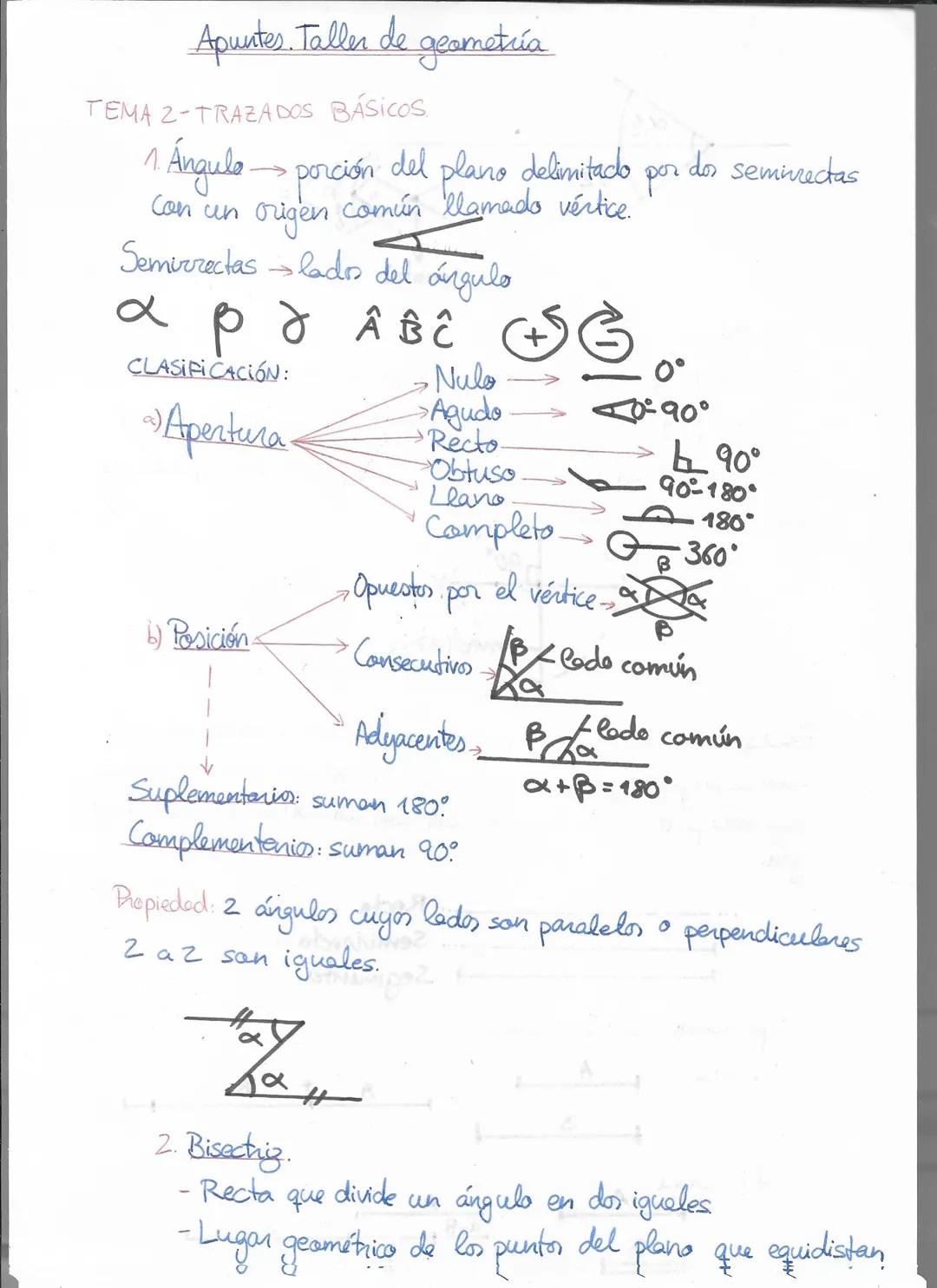

Ángulos y su Clasificación
Los ángulos están por todas partes: desde abrir una puerta hasta el movimiento de las manecillas del reloj. Un ángulo es simplemente la porción del plano entre dos semirrectas que salen del mismo punto (el vértice).
Según su apertura, pueden ser nulos (0°), agudos (menos de 90°), rectos (90° exactos), obtusos (entre 90° y 180°), llanos (180°) o completos (360°). Es como una clasificación por "tamaños".
Según su posición, pueden ser consecutivos (comparten un lado), adyacentes (consecutivos que suman 180°), suplementarios (suman 180°) u opuestos por el vértice (son iguales). Los complementarios suman 90°, como dos piezas que encajan perfectamente.
💡 Dato curioso: Los ángulos opuestos por el vértice siempre son iguales, sin excepción. ¡Es una regla de oro de la geometría!

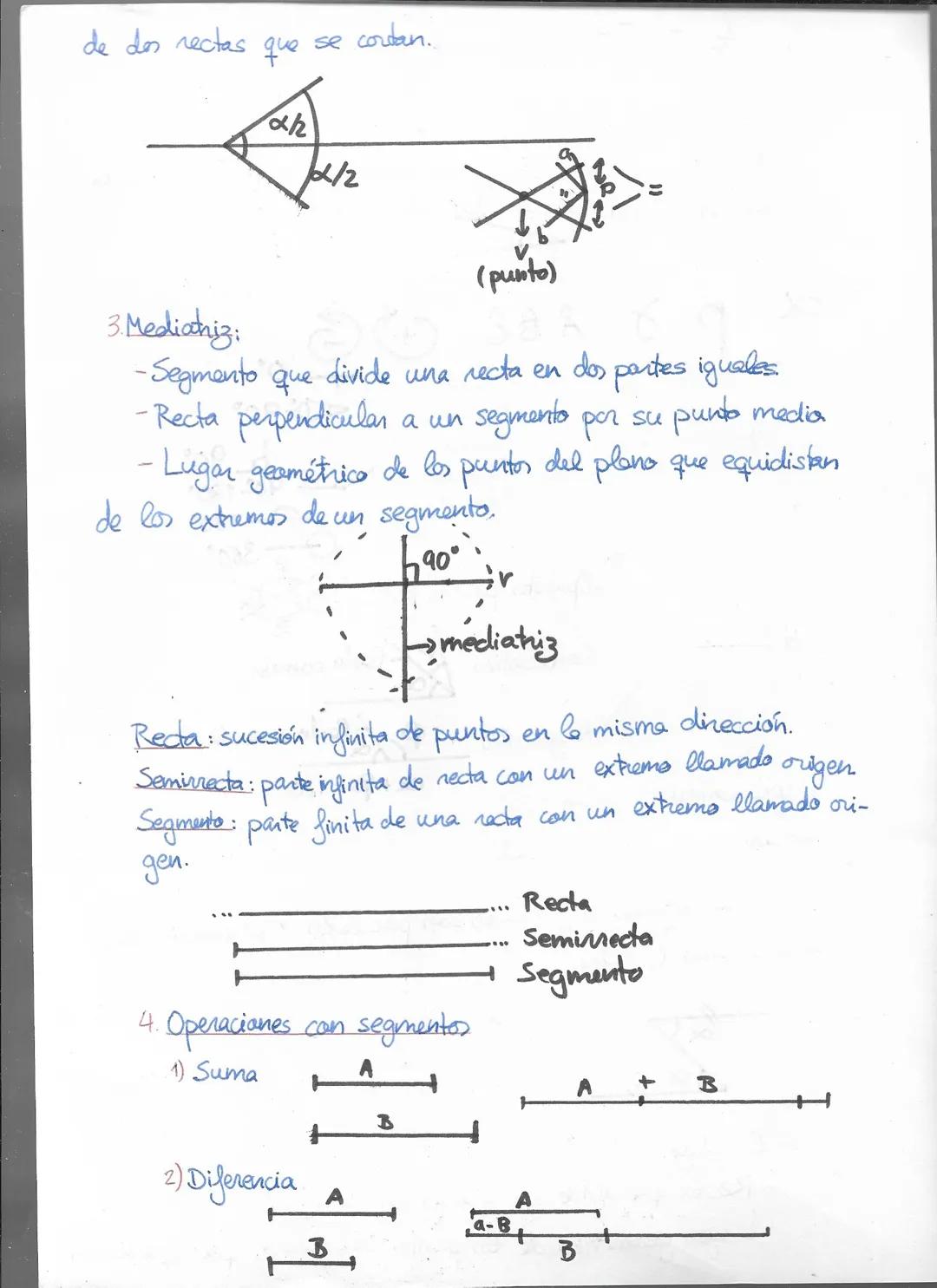

Bisectriz, Mediatriz y Operaciones con Segmentos
La bisectriz es como un cuchillo que corta un ángulo exactamente por la mitad, creando dos ángulos iguales. Es el lugar donde están todos los puntos que están a la misma distancia de los dos lados del ángulo.
La mediatriz hace lo mismo pero con segmentos: es una recta perpendicular que pasa por el punto medio del segmento. Todos los puntos de la mediatriz están a igual distancia de los extremos del segmento original.
Con los segmentos puedes hacer operaciones como en matemáticas: sumarlos (poniéndolos uno tras otro), restarlos, multiplicarlos por un número (repetirlos) o dividirlos en partes iguales usando el Teorema de Tales.
💡 Aplicación práctica: La mediatriz te ayuda a encontrar el centro exacto de cualquier segmento, súper útil para dibujos simétricos.

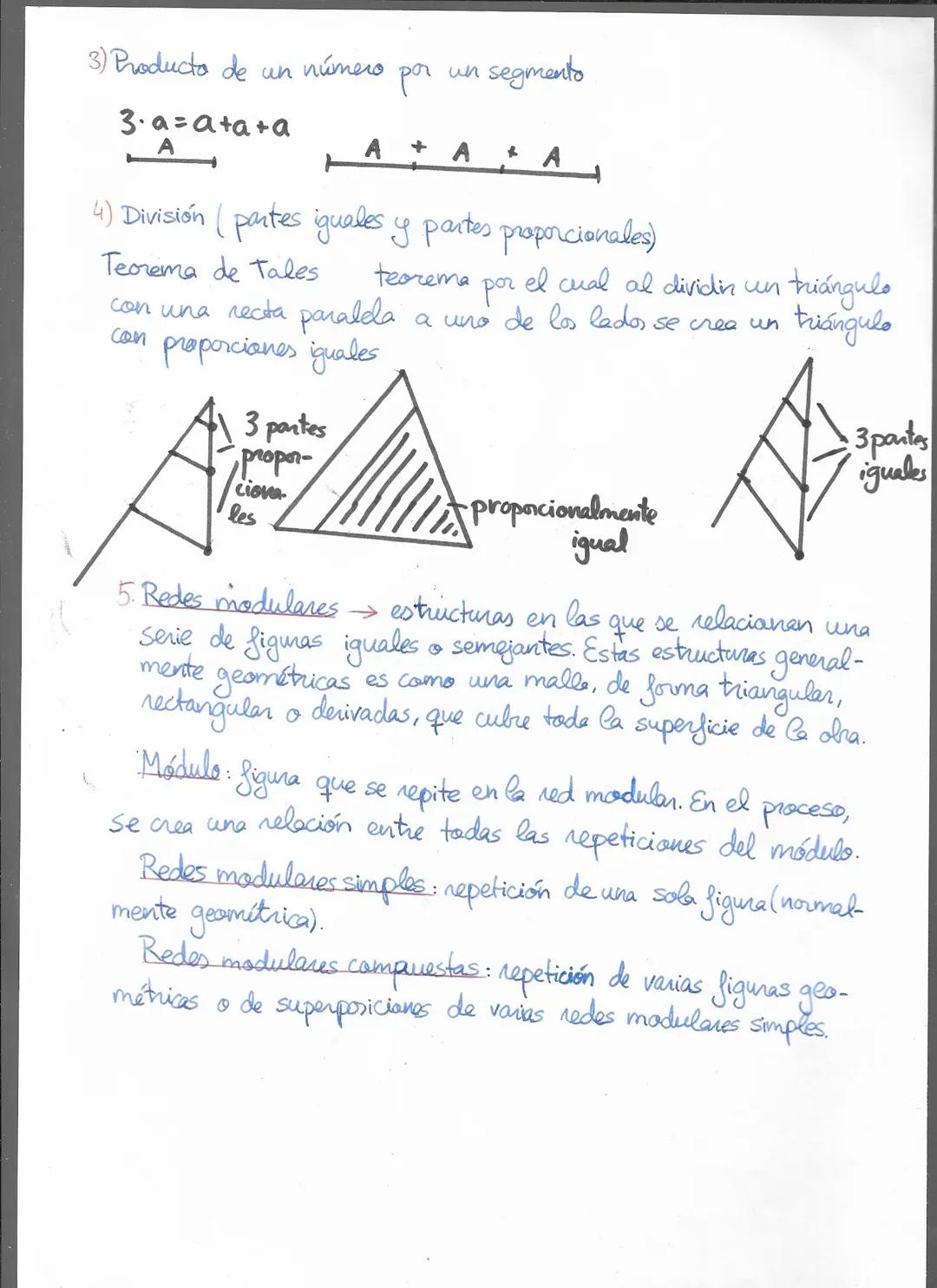

Redes Modulares
Las redes modulares son como patrones que se repiten infinitamente, como los azulejos del baño o el papel de regalo. Son estructuras donde una figura (el módulo) se repite creando una malla que cubre toda la superficie.
Pueden ser simples (se repite solo una figura geométrica) o compuestas (varias figuras diferentes o varias redes superpuestas). Es como crear tu propio papel de regalo personalizado usando geometría.
Este concepto es súper útil en diseño, arquitectura y arte. Desde los mosaicos árabes hasta los videojuegos modernos, las redes modulares están en todas partes creando patrones increíbles.
💡 Inspírate: Observa los suelos de tu casa o instituto, seguramente encontrarás ejemplos perfectos de redes modulares en acción.

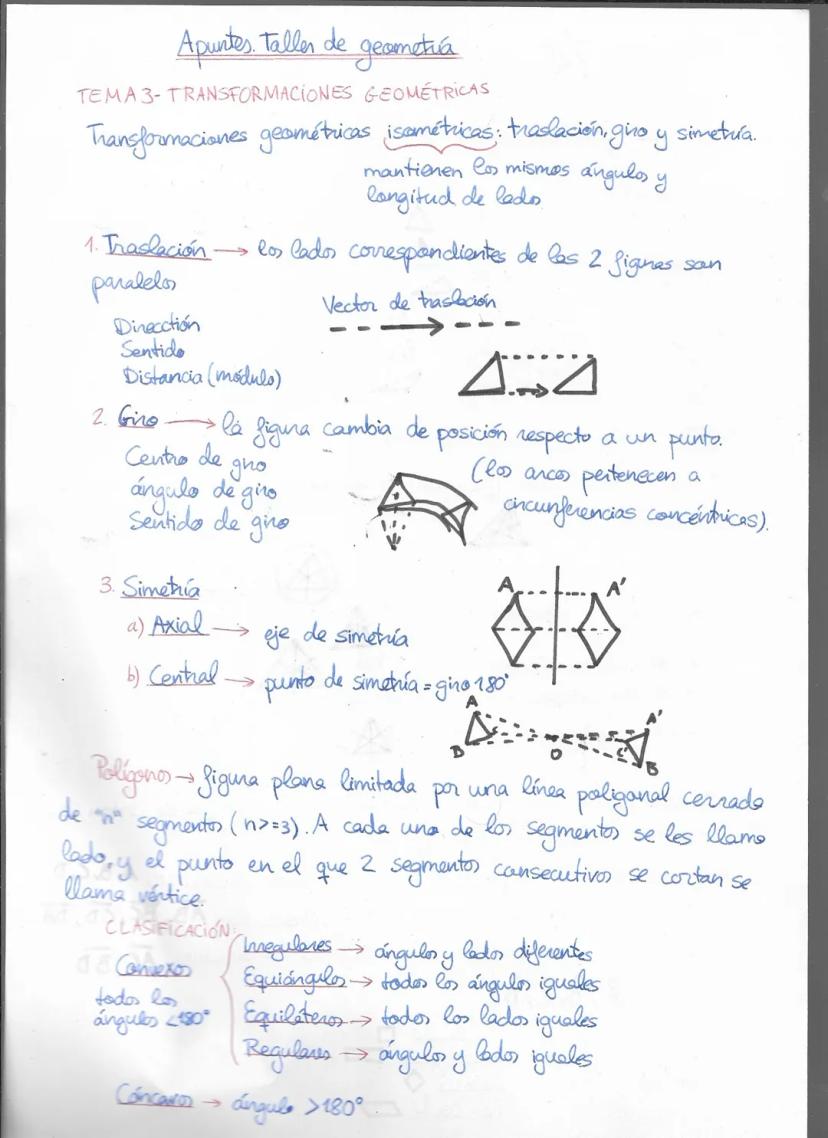

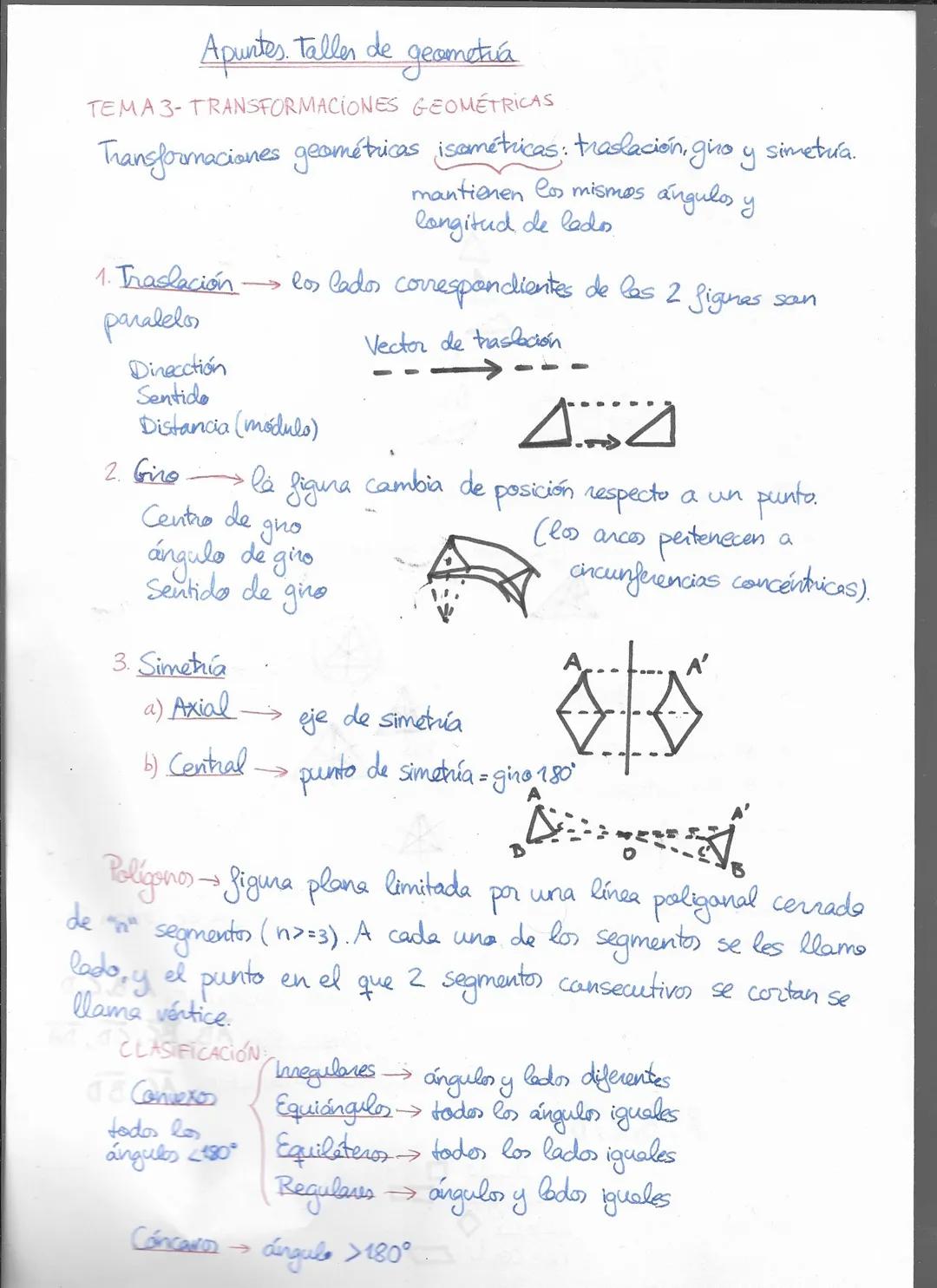

Transformaciones Geométricas
Las transformaciones geométricas son como trucos de magia con figuras: las mueves, giras o reflejas sin cambiar su forma ni tamaño. Son isométricas, lo que significa que mantienen todas las medidas iguales.
La traslación mueve la figura siguiendo un vector (dirección, sentido y distancia). El giro rota la figura alrededor de un punto fijo, como una peonza. La simetría puede ser axial (como un espejo) o central (giro de 180°).
Los polígonos son figuras planas cerradas con tres o más lados. Se clasifican en regulares (todos los lados y ángulos iguales), irregulares, convexos (todos los ángulos menores de 180°) o cóncavos.
💡 Visualiza: Piensa en las transformaciones como movimientos de videojuegos: trasladar es mover, girar es rotar, y simetría es crear un reflejo.

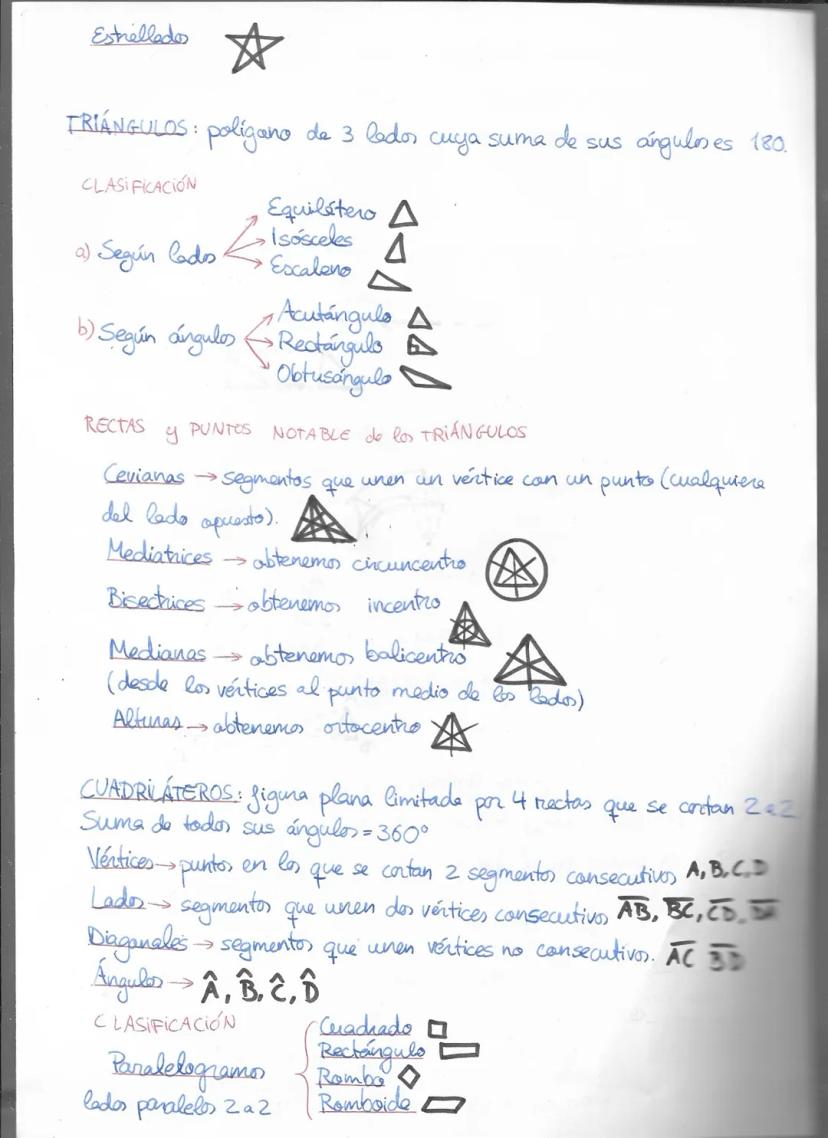

Triángulos y Cuadriláteros
Los triángulos son los polígonos más simples (3 lados) y sus ángulos siempre suman 180°. Se clasifican por lados (equilátero, isósceles, escaleno) o por ángulos (acutángulo, rectángulo, obtusángulo).
Los triángulos tienen puntos especiales: el circuncentro (donde se cruzan las mediatrices), incentro (bisectrices), baricentro (medianas) y ortocentro (alturas). Cada uno tiene su función específica.
Los cuadriláteros tienen 4 lados y sus ángulos suman 360°. Los paralelogramos tienen lados paralelos dos a dos (cuadrado, rectángulo, rombo, romboide), los trapecios solo dos lados paralelos, y los trapezoides ninguno.
💡 Memoriza fácil: Para recordar los puntos notables, piensa en "CIBO" (Circuncentro, Incentro, Baricentro, Ortocentro).

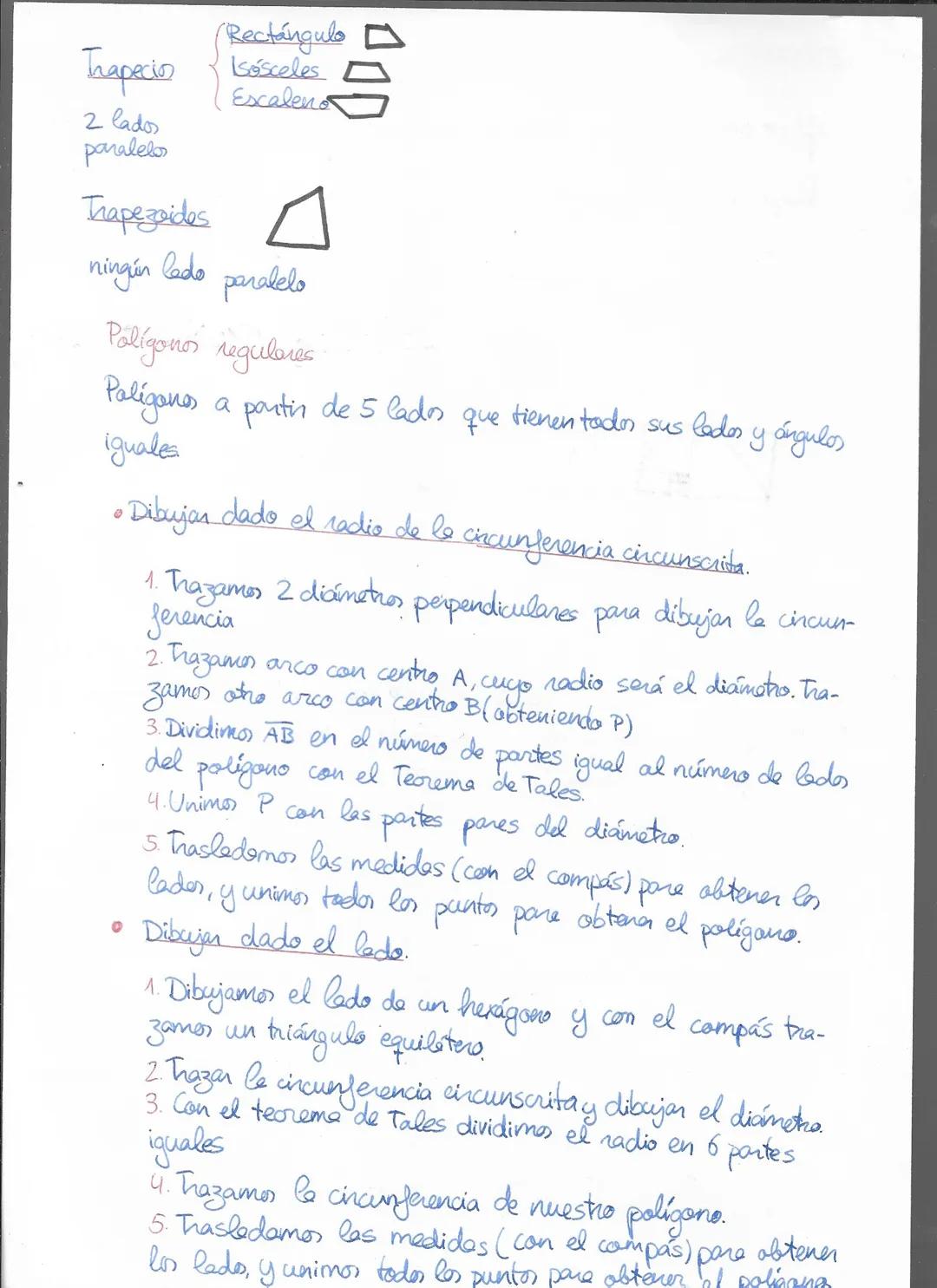

Polígonos Regulares
Los polígonos regulares (desde 5 lados en adelante) son figuras perfectas con todos sus lados y ángulos iguales. Son como las formas más simétricas y equilibradas que puedes dibujar.
Para dibujarlos dado el radio, trazas diámetros perpendiculares, usas el compás para crear puntos auxiliares y aplicas el Teorema de Tales para dividir en partes iguales. Después trasladas las medidas con el compás.
Para dibujarlos dado el lado, empiezas con el lado conocido, construyes figuras auxiliares (como triángulos equiláteros) y usas la circunferencia circunscrita como guía para completar el polígono.
💡 Estrategia: Practica primero con hexágonos (6 lados), son los más fáciles porque se relacionan directamente con triángulos equiláteros.

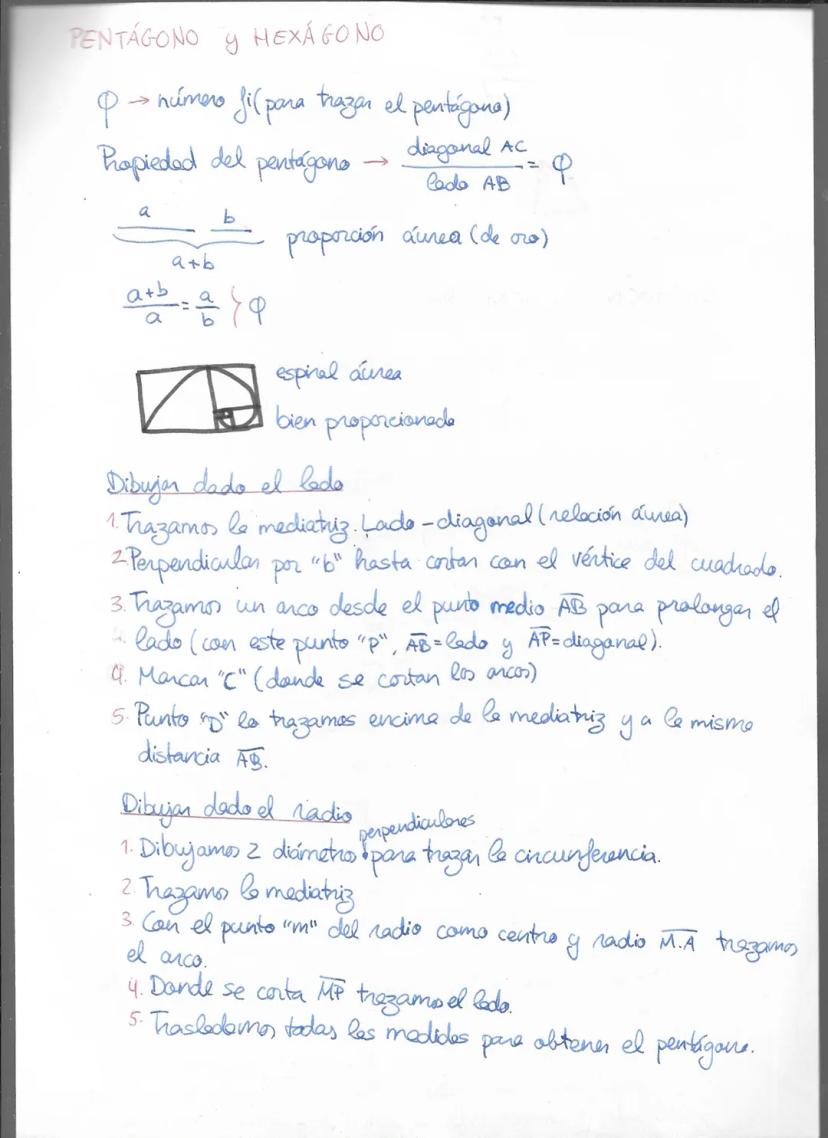

Pentágono y Número Áureo
El pentágono es especial porque está relacionado con el número áureo (Φ), la proporción más armoniosa de la naturaleza. La relación entre la diagonal y el lado de un pentágono siempre es Φ.
Esta proporción áurea aparece en girasoles, caracolas, obras de arte famosas y arquitectura. Es como el "código secreto" de la belleza natural y artística.
Para dibujar un pentágono dado el lado, usas la mediatriz y la relación áurea para encontrar las proporciones exactas. Dado el radio, empleas diámetros perpendiculares y la mediatriz para localizar todos los vértices.
💡 Conexión real: El pentágono está en la estrella de muchas banderas, en flores como las rosas, y en la arquitectura del Pentágono estadounidense.
