Aprende Sobre Dibujo y Perspectiva - Tecnología Tema 2
Ari
@ari.mh17
1 / 3

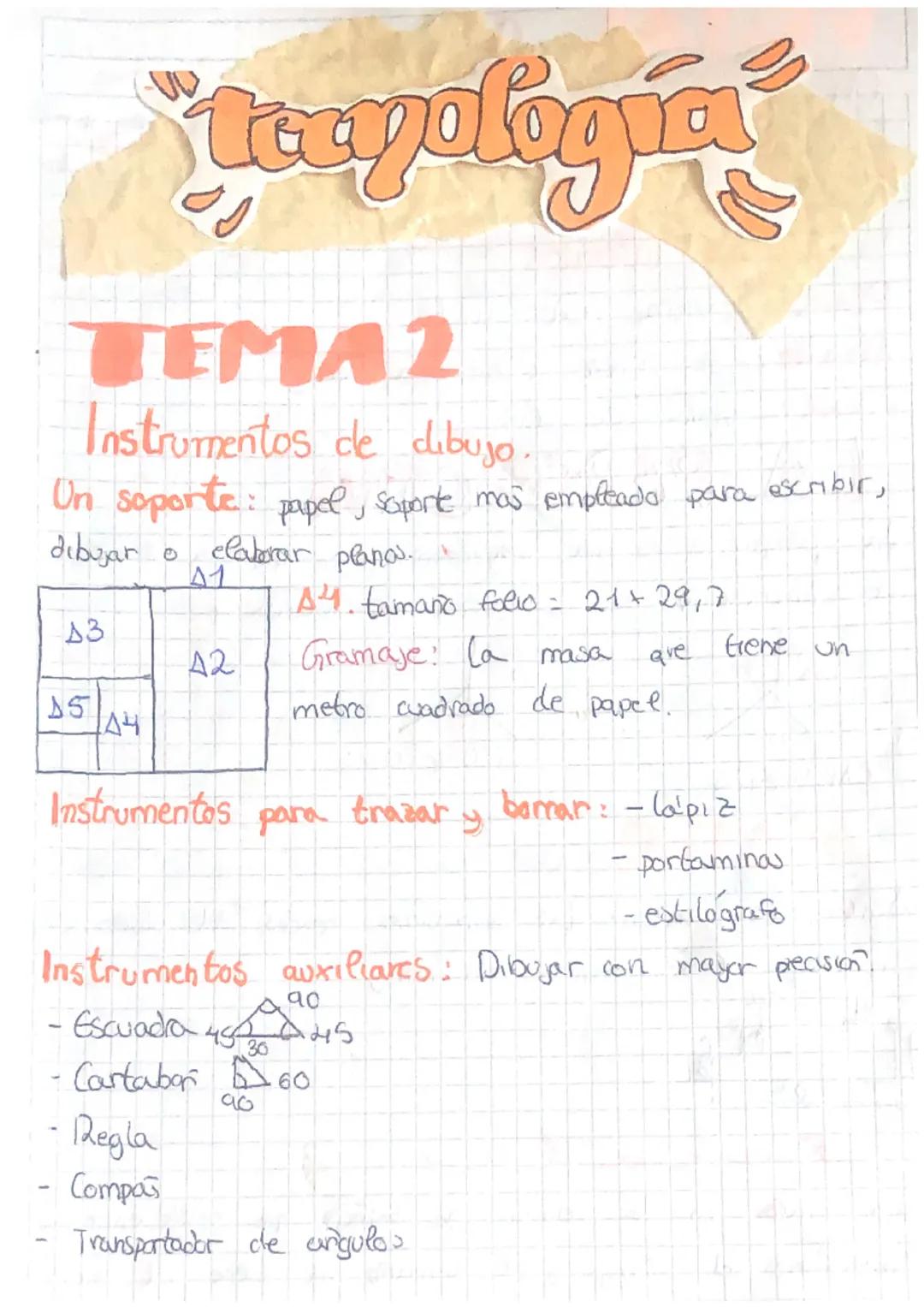

Instrumentos de dibujo
El dibujo técnico necesita herramientas específicas para conseguir resultados precisos. Todo empieza con un buen soporte, y el más común es el papel.
Los formatos de papel siguen un sistema estándar donde el A4 (21 x 29,7 cm) es el tamaño folio que conoces perfectamente. También existen A3, A2 y A5, cada uno con proporciones específicas. El gramaje te dice lo pesado que es el papel: cuanto mayor sea el número, más grueso será.
Para trazar líneas perfectas necesitas instrumentos como el portaminas y el estilógrafo. Los instrumentos auxiliares te ayudan a dibujar con mayor precisión: la escuadra de 45°, el cartabón, la regla, el compás y el transportador de ángulos son tus mejores aliados.
💡 Tip clave: Mantén siempre tus instrumentos limpios y en buen estado. Un compás desafilado o una regla rayada pueden arruinar tu trabajo.

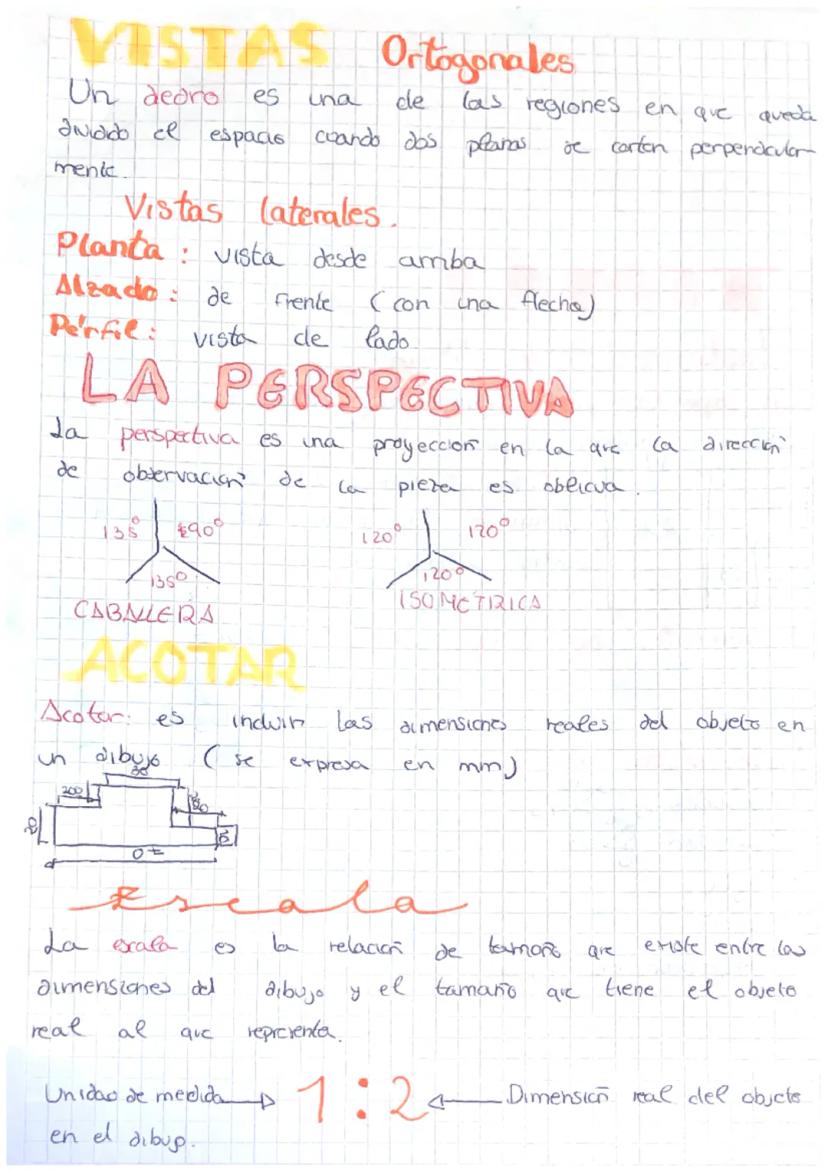

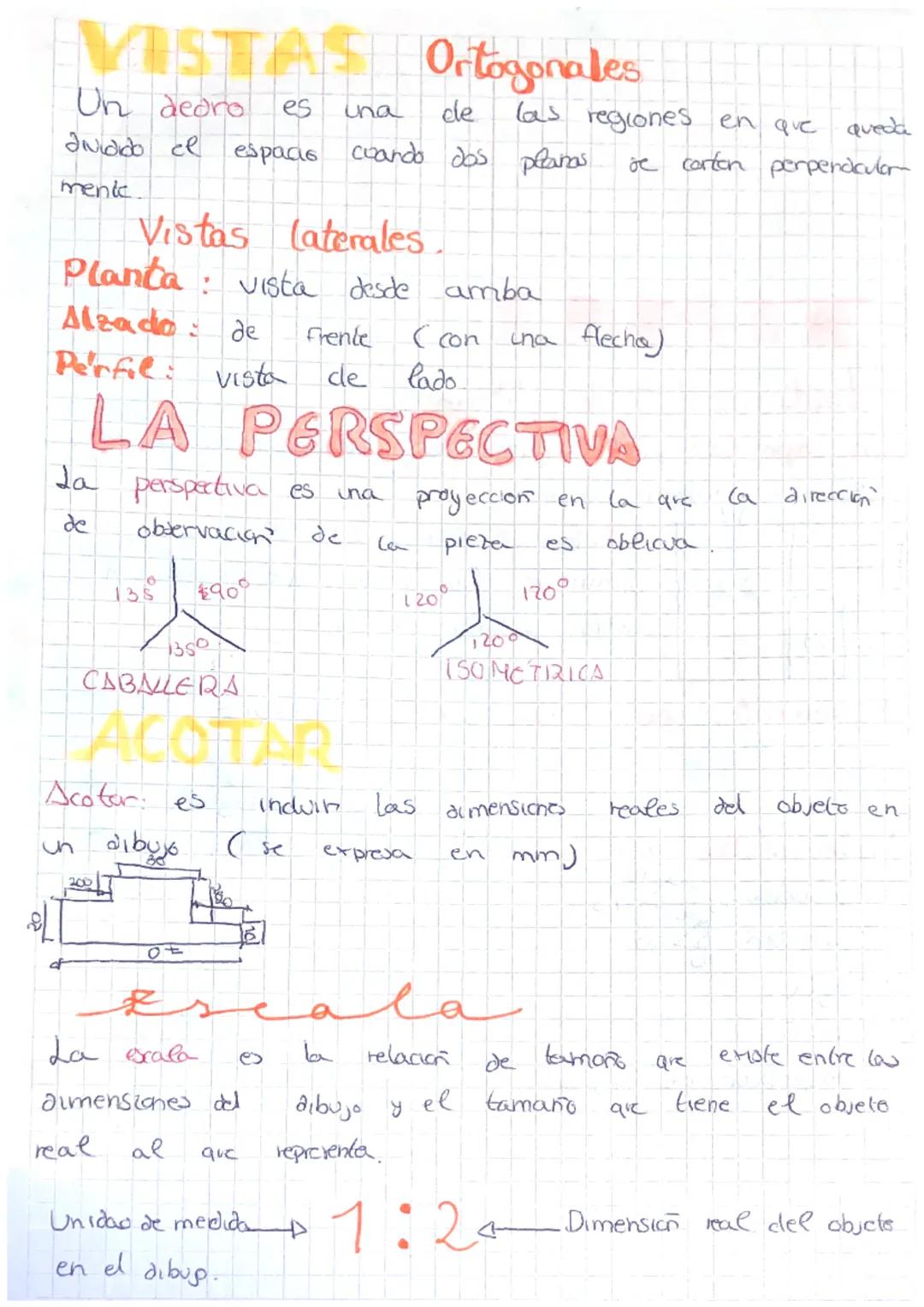

Vistas ortogonales y perspectiva
Imagina que quieres describir completamente un objeto a alguien que no puede verlo. Las vistas ortogonales te permiten hacerlo mostrando el objeto desde diferentes ángulos.
Las tres vistas principales son: planta (vista desde arriba), alzado (vista de frente) y perfil (vista de lado). Cada una revela información que las otras no pueden mostrar, como si fueras un detective visual.
La perspectiva es diferente porque muestra el objeto tal como lo ves en la realidad, con profundidad. La perspectiva isométrica es especialmente útil porque mantiene las proporciones y usa ángulos de 120° entre los ejes principales.
Acotar significa añadir las medidas reales del objeto (siempre en milímetros). Sin estas medidas, tu dibujo sería solo una imagen bonita, pero no serviría para construir nada.
⚡ Recuerda: Las vistas ortogonales son como las radiografías de un objeto: cada una revela algo que las otras no pueden mostrar.

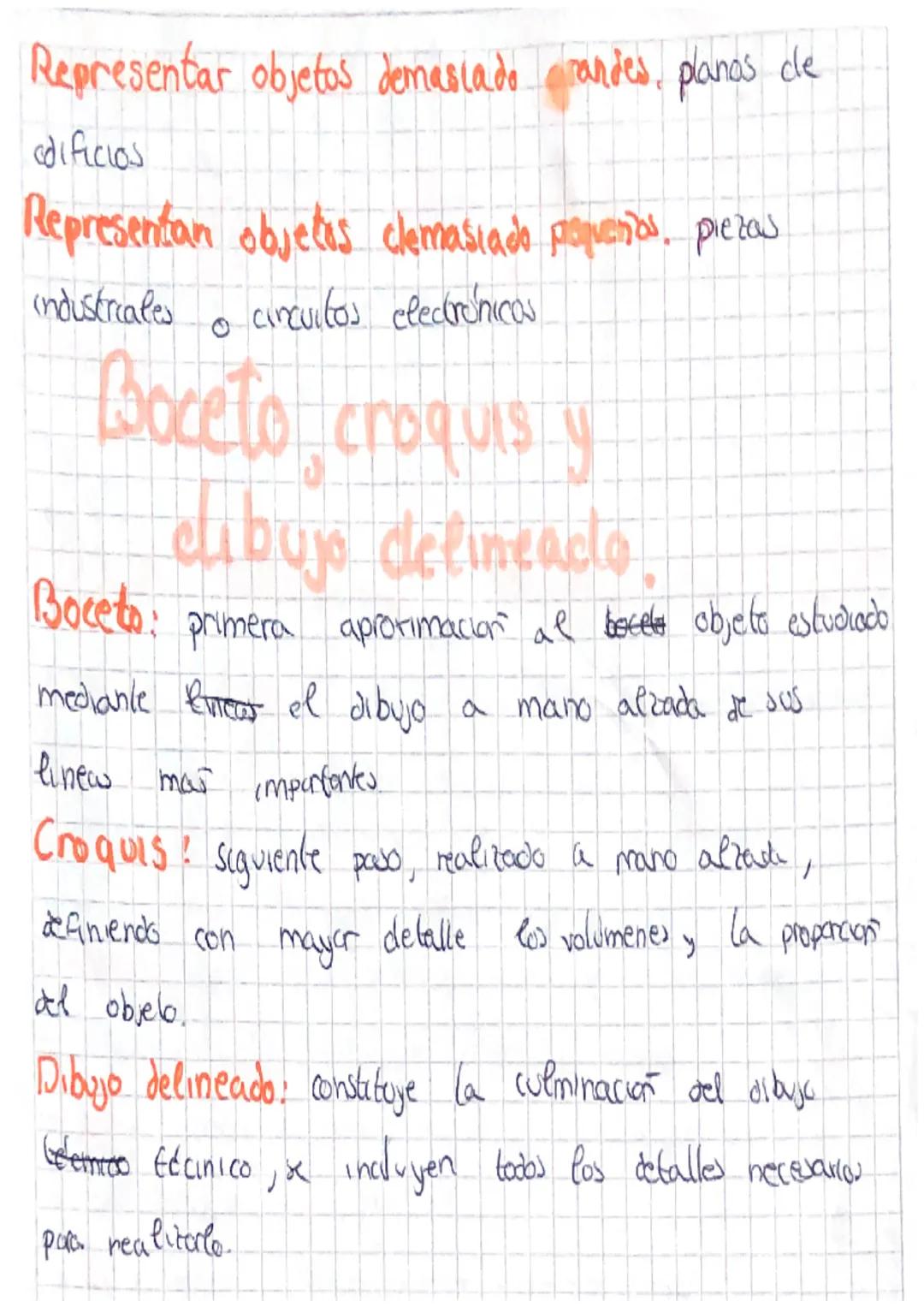

Escala y tipos de dibujo
La escala es como un traductor entre el tamaño real y el tamaño del papel. Cuando dibujas un edificio en 1:100, cada centímetro del dibujo representa 100 centímetros reales.
Usas escalas de reducción (como 1:2) para objetos grandes como edificios, y escalas de ampliación (como 2:1) para cosas pequeñas como circuitos electrónicos. Es como usar una lupa o alejarse para que todo quepa en tu papel.
El proceso de dibujo tiene tres etapas: primero haces un boceto a mano alzada con las líneas principales. Después crear un croquis más detallado con mejores proporciones. Finalmente, el dibujo delineado incluye todos los detalles necesarios usando instrumentos.
Cada etapa te acerca más a un resultado profesional. No tengas prisa: incluso los mejores arquitectos empiezan con simples bocetos antes de crear sus obras maestras.
🎯 Consejo pro: Practica primero con objetos simples como una caja o una botella. Dominar lo básico te dará confianza para proyectos más complejos.
