Normas y Elementos de Acotación: Guía Completa

Normas de Acotación Básicas

¿Alguna vez te has preguntado cómo los ingenieros comunican las medidas exactas de sus diseños? Las normas de acotación son tu respuesta: un conjunto de reglas universales que garantizan que todos interpretemos las medidas de la misma manera.

Estas normas no son solo teoría aburrida, sino herramientas prácticas que usarás constantemente en tecnología y dibujo técnico. Sin ellas, sería imposible fabricar cualquier objeto con precisión.

¡Dato curioso! Un error de acotación puede costar miles de euros en la industria, por eso estas normas son tan importantes.

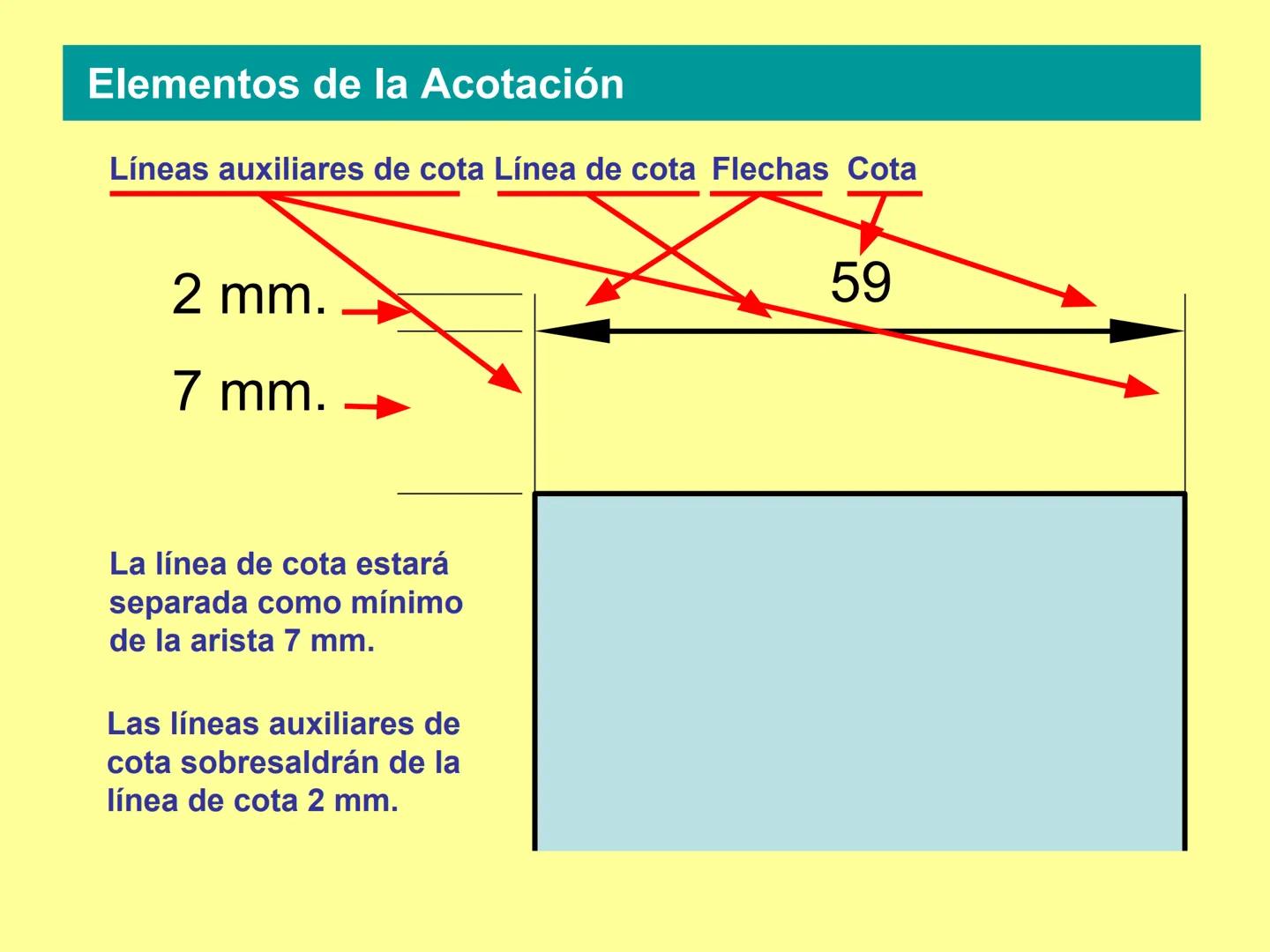

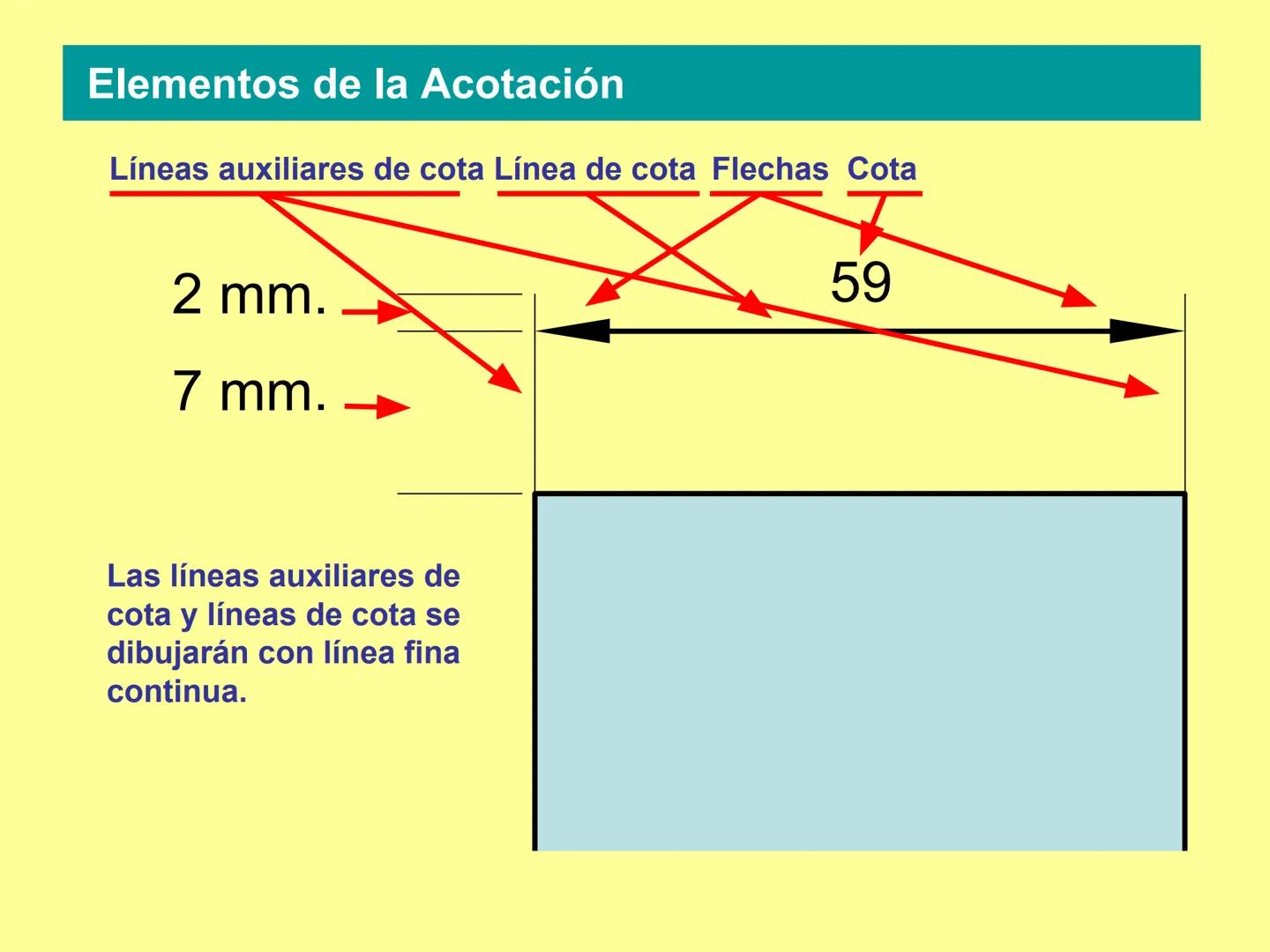

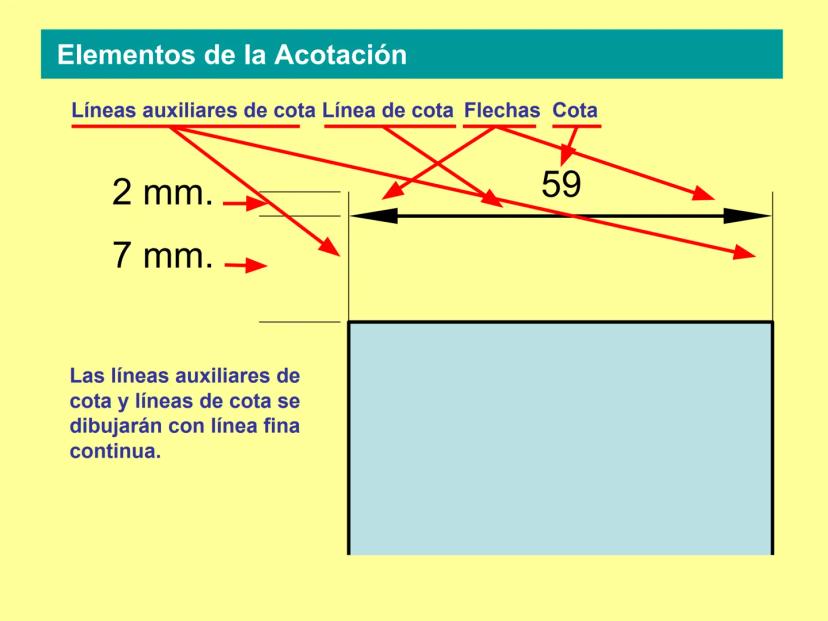

Elementos de la Acotación

Toda acotación se compone de cuatro elementos clave que debes conocer perfectamente. Las líneas auxiliares de cota marcan los límites de lo que vas a medir, mientras que la línea de cota conecta estos puntos con una línea fina continua.

Las flechas indican dónde empieza y termina la medida, y por último, la cota es el número que expresa la medida real. Recuerda que las líneas auxiliares deben sobresalir 2 mm de la línea de cota.

La línea de cota debe estar separada al menos 7 mm de la arista del objeto. Esta distancia no es casualidad: garantiza que el dibujo se vea claro y profesional.

Consejo práctico: Usa siempre línea fina continua para las líneas de cota y auxiliares. ¡Es una regla de oro!

Normas Generales de Acotación

Las normas generales son tu guía para acotar como un profesional. Primero, incluye solo las cotas necesarias para definir completamente la pieza, sin repetir medidas innecesarias.

Coloca cada cota en la vista que mejor defina esa magnitud. Todas las medidas se expresan en milímetros sin indicar la unidad, y recuerda: la cifra indica la medida real, independientemente de la escala del dibujo.

Para la lectura de cotas, existe una regla simple: las cotas horizontales se leen desde abajo y las verticales desde la derecha. Las cifras van siempre encima de la línea de cota y en su misma dirección.

Truco de memoria: Piensa en leer un libro: horizontal desde abajo, vertical desde la derecha.

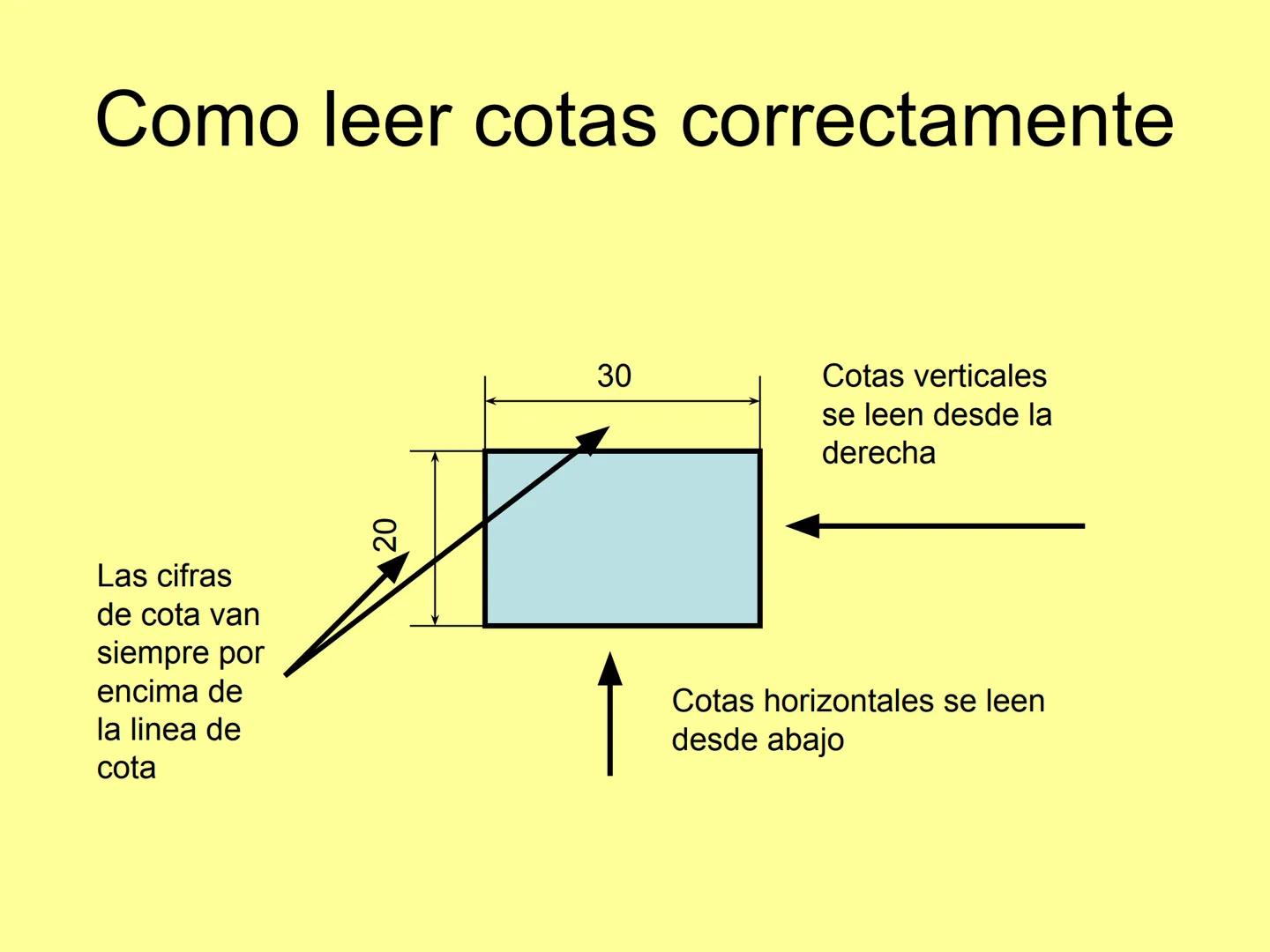

Cómo Leer Cotas Correctamente

Leer cotas correctamente es más fácil de lo que parece una vez conoces el truco. Las cifras de cota van siempre por encima de la línea de cota, nunca debajo ni al lado.

Para las cotas horizontales, imagina que estás leyendo desde la parte inferior de la hoja hacia arriba. En cambio, para las cotas verticales, lee desde el lado derecho del papel.

Esta norma universal garantiza que cualquier persona en el mundo pueda interpretar tus dibujos sin confusión. Es como un idioma internacional del dibujo técnico.

Recuerda: Las cifras siempre mantienen la misma dirección que su línea de cota correspondiente.

Medidas y Separaciones Específicas

Los detalles técnicos marcan la diferencia entre un dibujo amateur y uno profesional. Las líneas auxiliares de cota deben sobresalir exactamente 2 mm de la línea de cota, ni más ni menos.

La separación mínima entre la línea de cota y la arista del objeto es de 7 mm. Estas medidas específicas no son caprichosas: aseguran la legibilidad y el aspecto profesional de tus planos.

Mantener estas distancias constantes en todos tus dibujos creará un estilo uniforme y fácil de leer. Tu profesor y futuros compañeros de trabajo te lo agradecerán.

Dato técnico: Estas medidas están normalizadas internacionalmente según estándares ISO.

Acotación de Aristas: Errores Comunes

El error más frecuente en la acotación de aristas es colocar las líneas de cota demasiado cerca del objeto. Esto hace que el dibujo se vea abarrotado y poco profesional.

Cuando las líneas están muy pegadas, es difícil distinguir entre la arista del objeto y la línea de cota. Además, no hay espacio suficiente para colocar las cifras de manera clara.

Siempre respeta la distancia mínima de 7 mm entre la primera línea de cota y la arista. Tu dibujo ganará en claridad y aspecto profesional inmediatamente.

Error típico: Muchos estudiantes ignoran esta separación para "ahorrar espacio", pero el resultado es contraproducente.

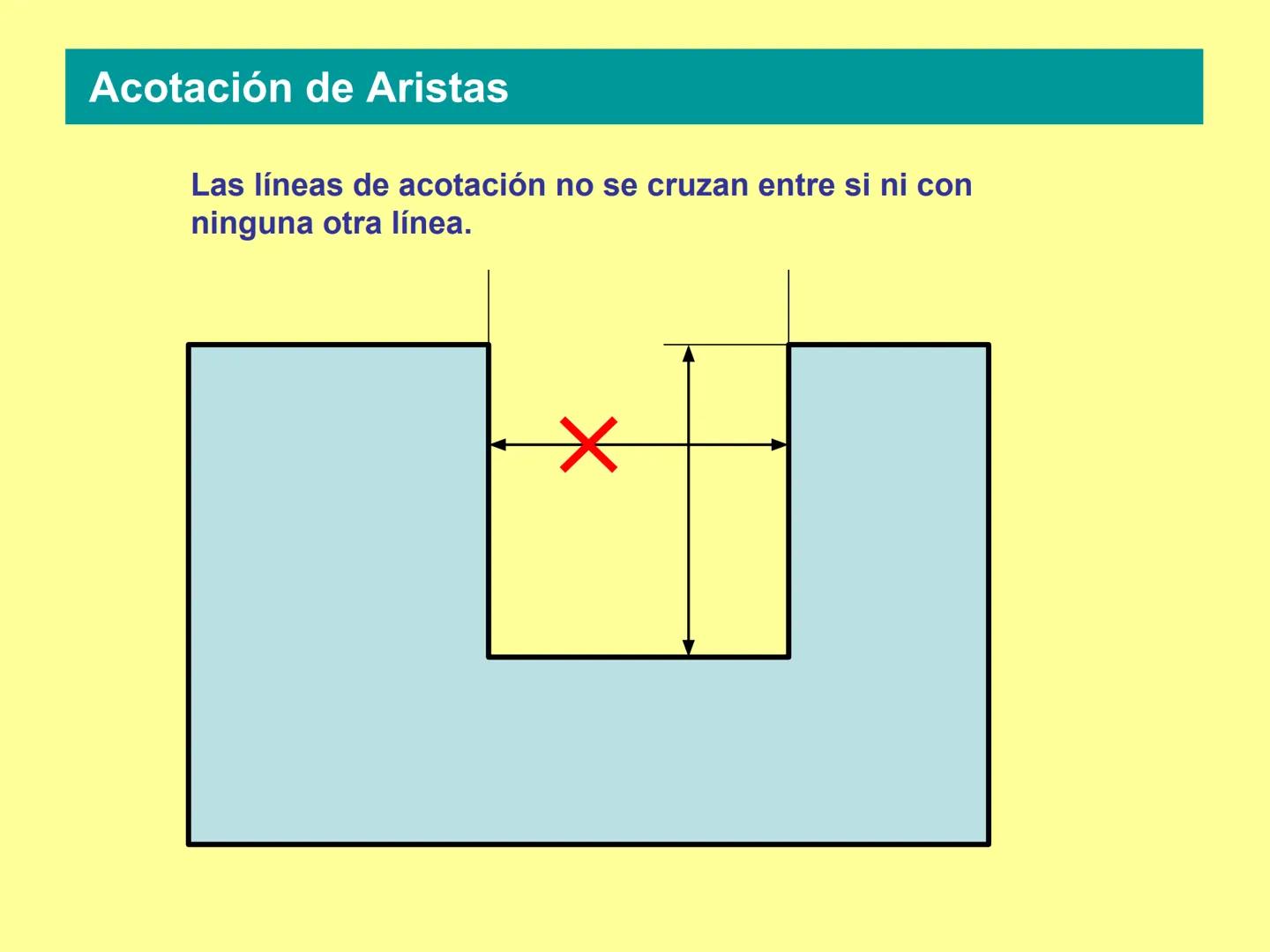

Evitando Cruces en las Líneas

Una regla de oro en acotación: las líneas de cota nunca deben cruzarse entre sí ni con ninguna otra línea del dibujo. Los cruces crean confusión y dificultan la lectura de las medidas.

Cuando planifiques tu acotación, piensa estratégicamente en el orden y posición de las cotas. Un poco de planificación previa te ahorrará tener que borrar y redibujar líneas.

Si anticipas posibles cruces, reorganiza la distribución de tus cotas antes de comenzar a dibujar. Es mucho más eficiente prevenir que corregir.

Estrategia ganadora: Dibuja primero las líneas auxiliares a lápiz suave para planificar antes del trazado definitivo.

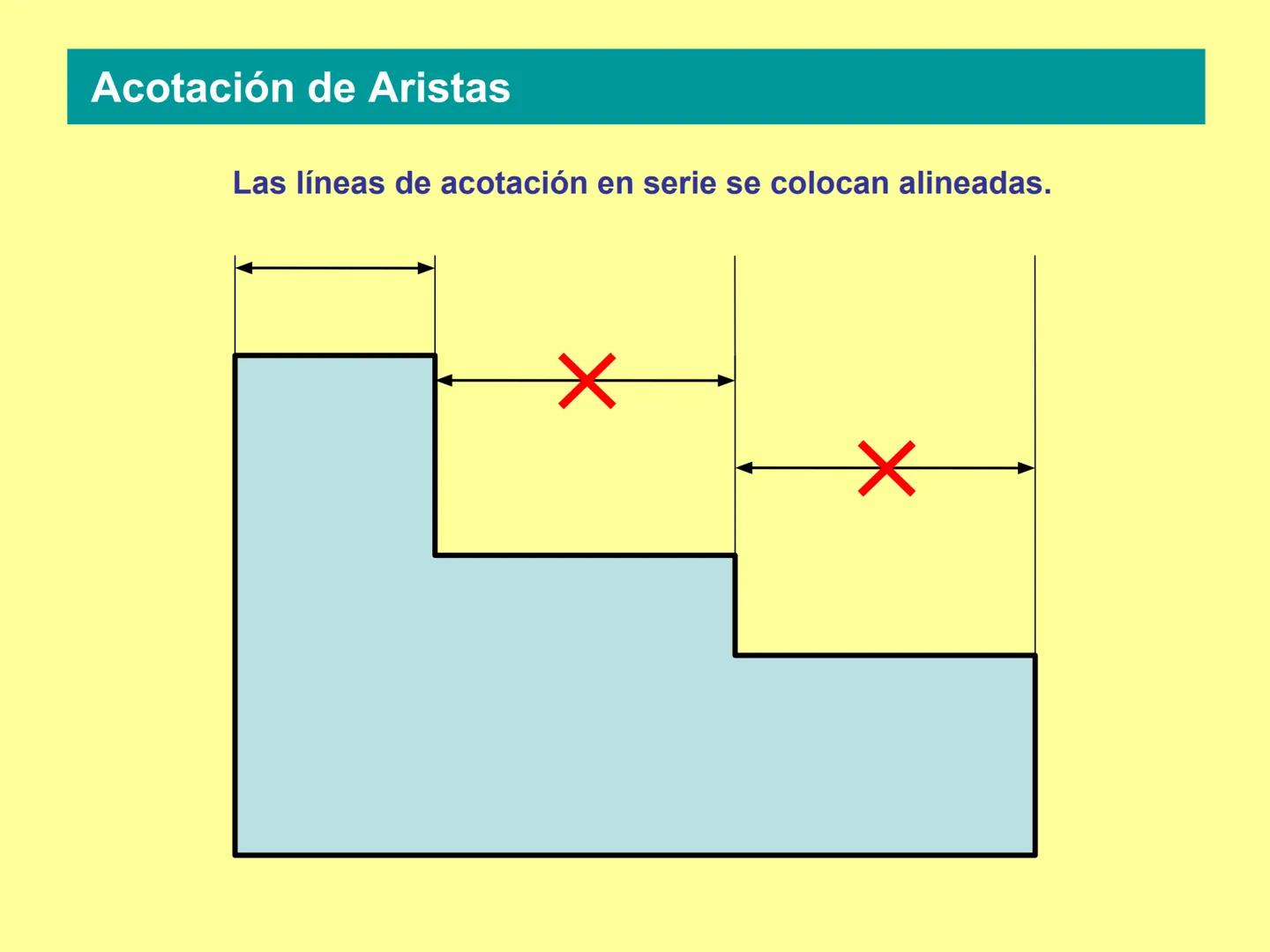

Acotación en Serie

La acotación en serie requiere que todas las líneas de cota estén perfectamente alineadas. Esta alineación no es solo estética: facilita enormemente la lectura de las medidas.

Cuando acotes varias dimensiones consecutivas, imagina que todas las líneas de cota están sobre una línea invisible. Mantener esta alineación demostrará tu precisión y cuidado en el trabajo.

Una acotación en serie bien ejecutada permite verificar rápidamente que las medidas parciales sumen correctamente la medida total. Es una forma de autocomprobar tu trabajo.

Consejo visual: Usa una regla como guía para mantener todas las líneas de cota en la misma altura.

Acotación en Paralelo

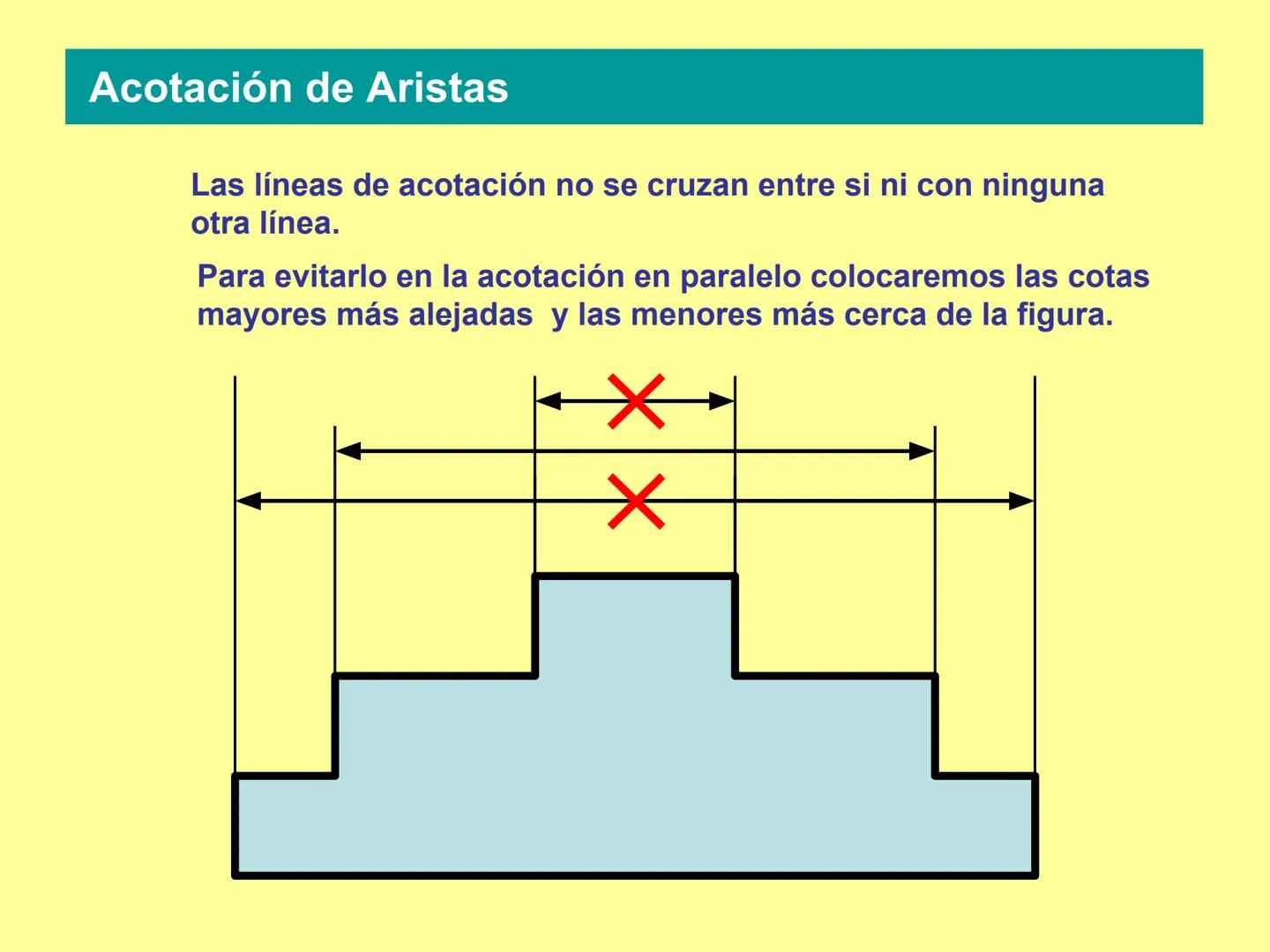

En la acotación en paralelo, la clave está en la organización por tamaños. Coloca siempre las cotas mayores más alejadas del objeto y las menores más cerca.

Esta organización evita que las líneas se crucen y crea una jerarquía visual clara. Las medidas más importantes (generalmente las mayores) destacan por estar más separadas del dibujo.

Además, esta disposición hace que sea más fácil localizar rápidamente cualquier medida específica. Es como organizar libros por tamaño en una estantería.

Regla práctica: Piensa en capas: primera capa para medidas pequeñas, segunda para medianas, tercera para las grandes.

Soluciones para Espacios Reducidos

Cuando el espacio es limitado, las flechas pueden colocarse en el exterior de las líneas auxiliares. Esta solución mantiene la claridad sin comprometer las normas básicas.

En casos extremos, las flechas se pueden sustituir por puntos cuando realmente no caben. Sin embargo, esta opción debe usarse solo cuando sea absolutamente necesario.

Recuerda que la prioridad siempre es la legibilidad. Es mejor reorganizar el dibujo o cambiar la escala que sacrificar la claridad de las cotas.

Alternativa inteligente: A veces es mejor usar una vista de detalle ampliada para espacios muy pequeños.
