¿Alguna vez te has preguntado qué pasa realmente cuando enciendes una bombilla? La electricidad es una de las fuerzas más importantes de nuestro mundo moderno. Imagínate un día sin poder usar tu móvil, sin luz o sin poder escuchar música.

En este tema vamos a convertirnos en detectives de la electricidad. Aprenderás a diseñar circuitos eléctricos que hagan exactamente lo que tú quieras, como si fueras el director de una orquesta de electrones.

💡 Dato curioso: Los rayos pueden alcanzar temperaturas de 30.000°C, ¡cinco veces más caliente que la superficie del Sol!

Introducción y conceptos básicos

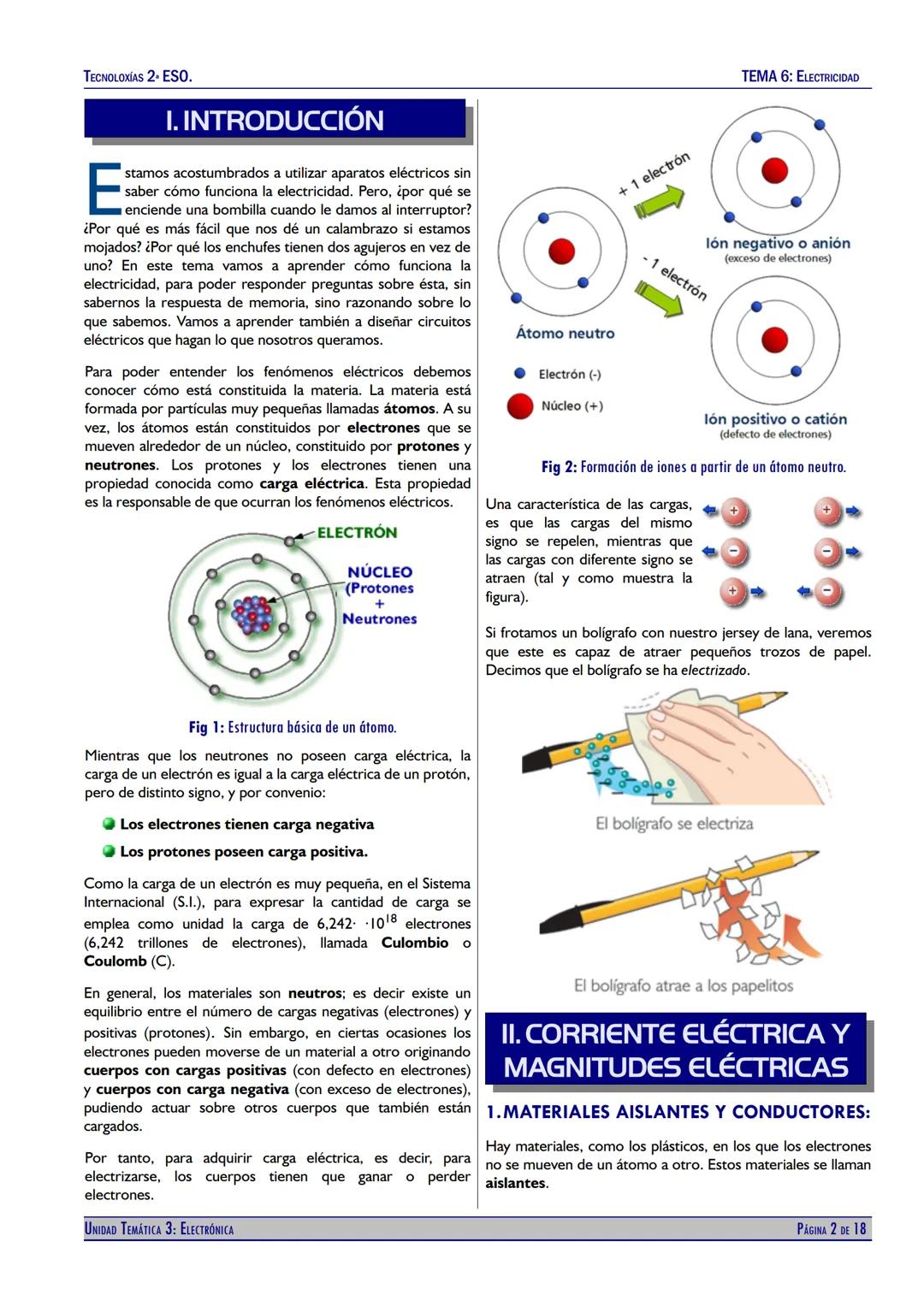

Todo empieza con algo minúsculo: los átomos. Cada átomo tiene un núcleo en el centro (con protones y neutrones) y electrones que giran a su alrededor, como planetas alrededor del Sol.

Los protones tienen carga positiva (+) y los electrones tienen carga negativa (-). Aquí viene lo interesante: las cargas iguales se repelen (como dos imanes del mismo polo) y las cargas diferentes se atraen.

Cuando frotas un bolígrafo con tu jersey, estás moviendo electrones de un sitio a otro. ¡Por eso el boli puede atraer papelitos pequeños! El bolígrafo se ha electrizado.

⚡ Recuerda: Para que algo tenga carga eléctrica, debe ganar o perder electrones. Es como un juego de sillas musicales, pero con partículas súper pequeñas.

Materiales y corriente eléctrica

¿Por qué algunos materiales permiten que pase la electricidad y otros no? Es súper sencillo: en los materiales conductores (como el cobre), los electrones se mueven fácilmente. En los materiales aislantes (como el plástico), los electrones están "atascados".

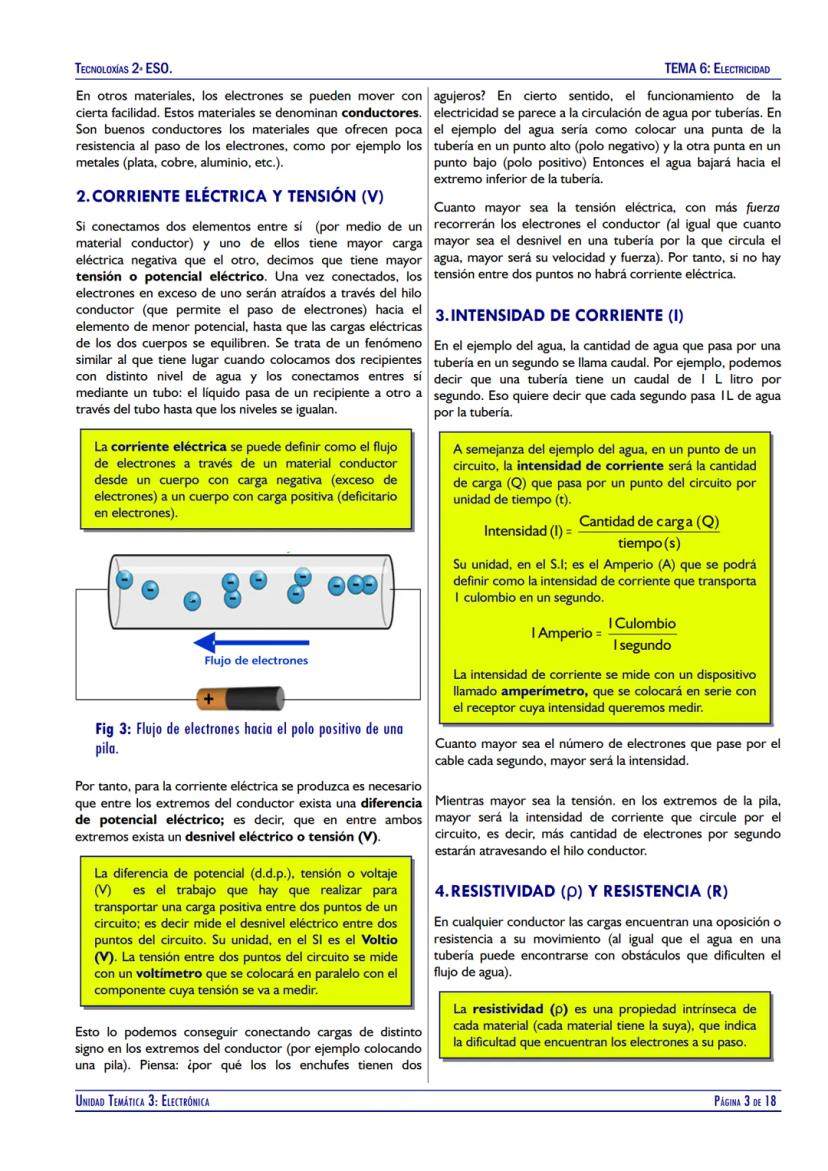

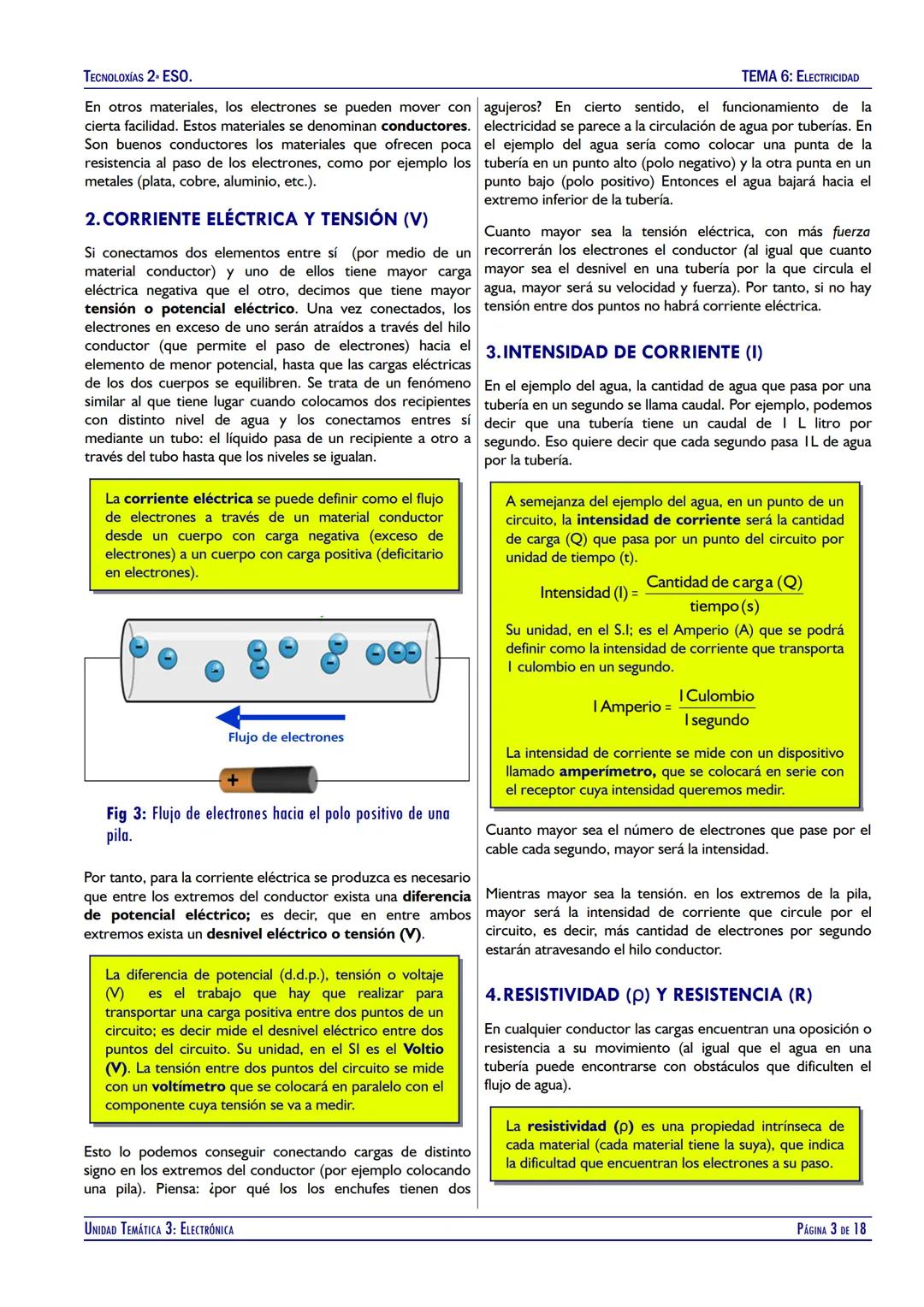

La corriente eléctrica es como una autopista de electrones. Imagínate que los electrones son coches que van del polo negativo al polo positivo de una pila. Pero necesitan una "pendiente" para moverse, igual que el agua baja por una montaña.

Esa "pendiente eléctrica" se llama tensión o voltaje (V) y se mide en voltios. Sin tensión, no hay movimiento de electrones, igual que sin pendiente el agua no fluye.

La intensidad de corriente (I) es como el tráfico en esa autopista: cuántos electrones pasan por un punto cada segundo. Se mide en amperios (A) y se calcula dividiendo la cantidad de carga entre el tiempo.

🔍 Analogía útil: La electricidad es como el agua en tuberías: la tensión es la presión, la intensidad es la cantidad que pasa, y la resistencia son los obstáculos.

Resistencia y elementos del circuito

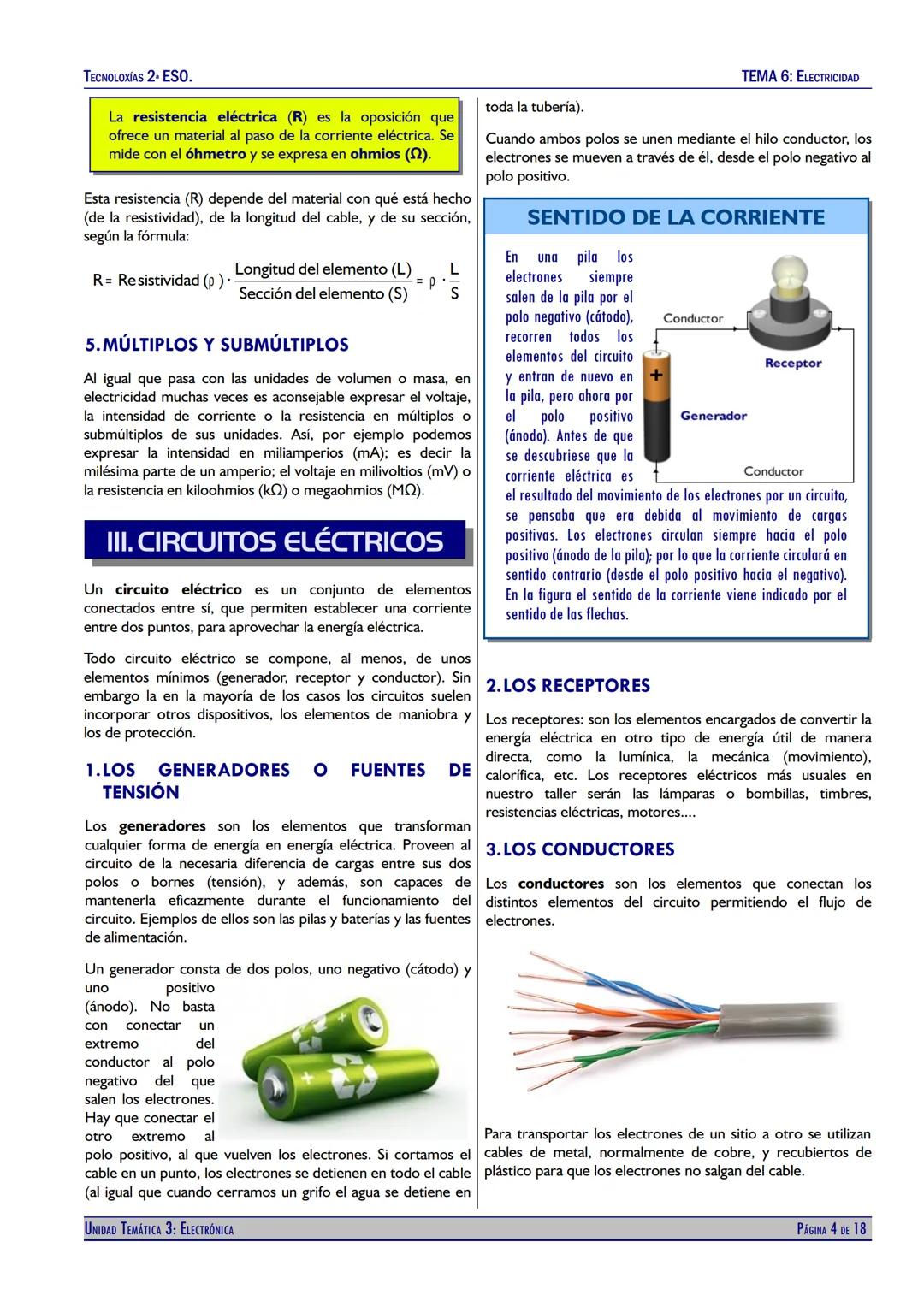

La resistencia eléctrica (R) es como los obstáculos que encuentran los electrones en su camino. Se mide en ohmios (Ω) y depende del material, la longitud y el grosor del conductor.

Un circuito eléctrico necesita como mínimo tres cosas: un generador (como las pilas), un receptor (como una bombilla) y conductores (cables) para conectarlos. Es como una pista de carreras cerrada donde los electrones dan vueltas.

Los generadores son las "estaciones de servicio" que dan energía a los electrones. Los receptores son donde se gasta esa energía (luz, sonido, movimiento). Los conductores son las "carreteras" por donde viajan.

También tienes elementos de control como interruptores (para parar o permitir el paso) y elementos de protección como fusibles (que se "sacrifican" si pasa demasiada corriente).

🛠️ Tip práctico: Los cables tienen plástico por fuera no por decoración, ¡sino para que los electrones no se escapen y te den calambre!

Simbología y ejemplos de circuitos

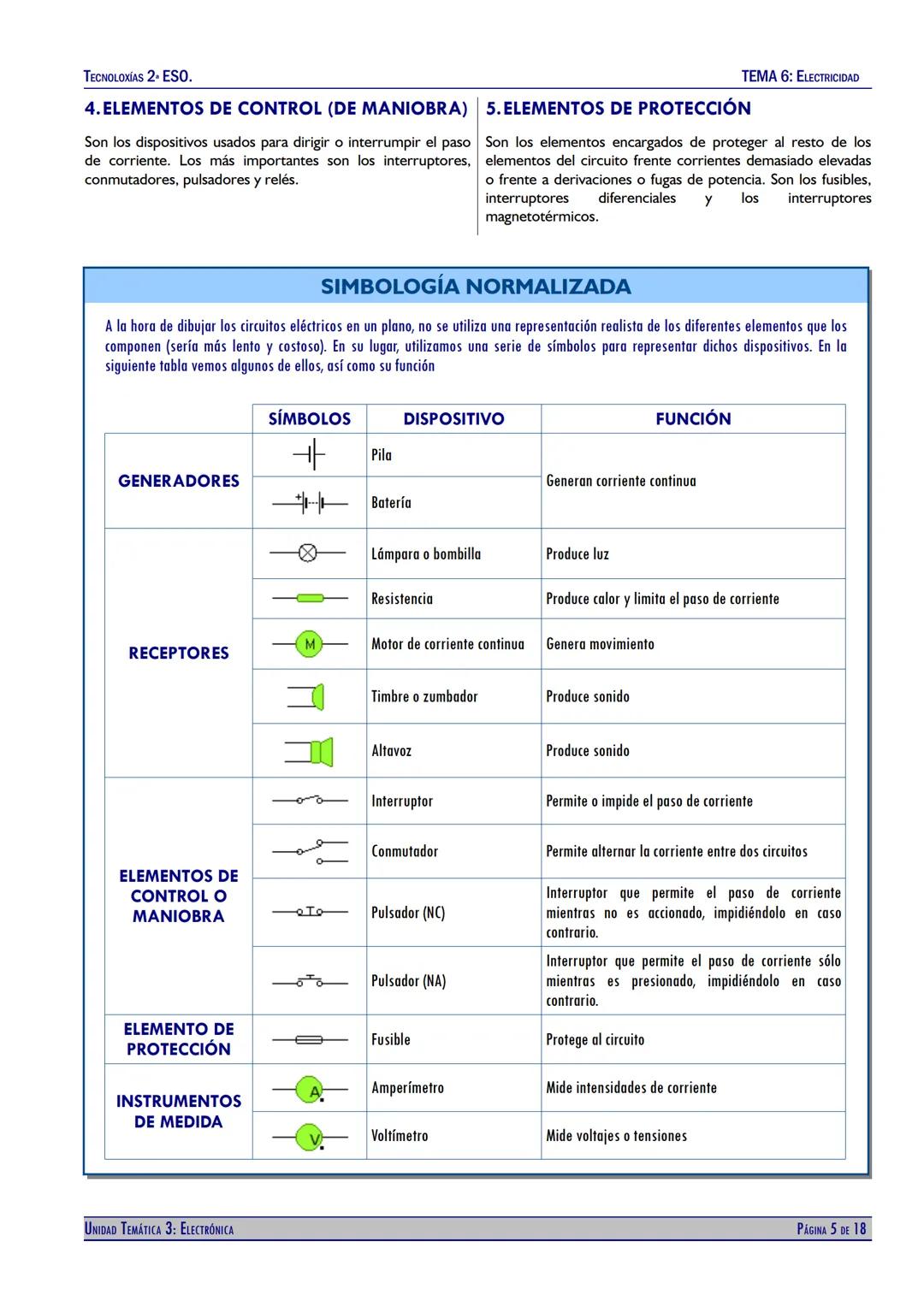

Para dibujar circuitos usamos símbolos normalizados en lugar de dibujos realistas. Es como usar emoticonos en vez de escribir las emociones completas: más rápido y universal.

Una pila se representa con líneas cortas y largas, una bombilla con un círculo y una X dentro, y un interruptor con una línea que puede cortarse. Cada símbolo tiene su función específica.

Los circuitos pueden ser súper simples (pila + bombilla + interruptor) o más complejos con varios elementos. El truco está en seguir el camino de los electrones desde el polo negativo hasta el positivo.

📐 Dato importante: Aprender estos símbolos es como aprender un nuevo idioma. Al principio cuesta, pero pronto los reconocerás al instante y podrás "leer" cualquier circuito.

Más ejemplos prácticos de circuitos

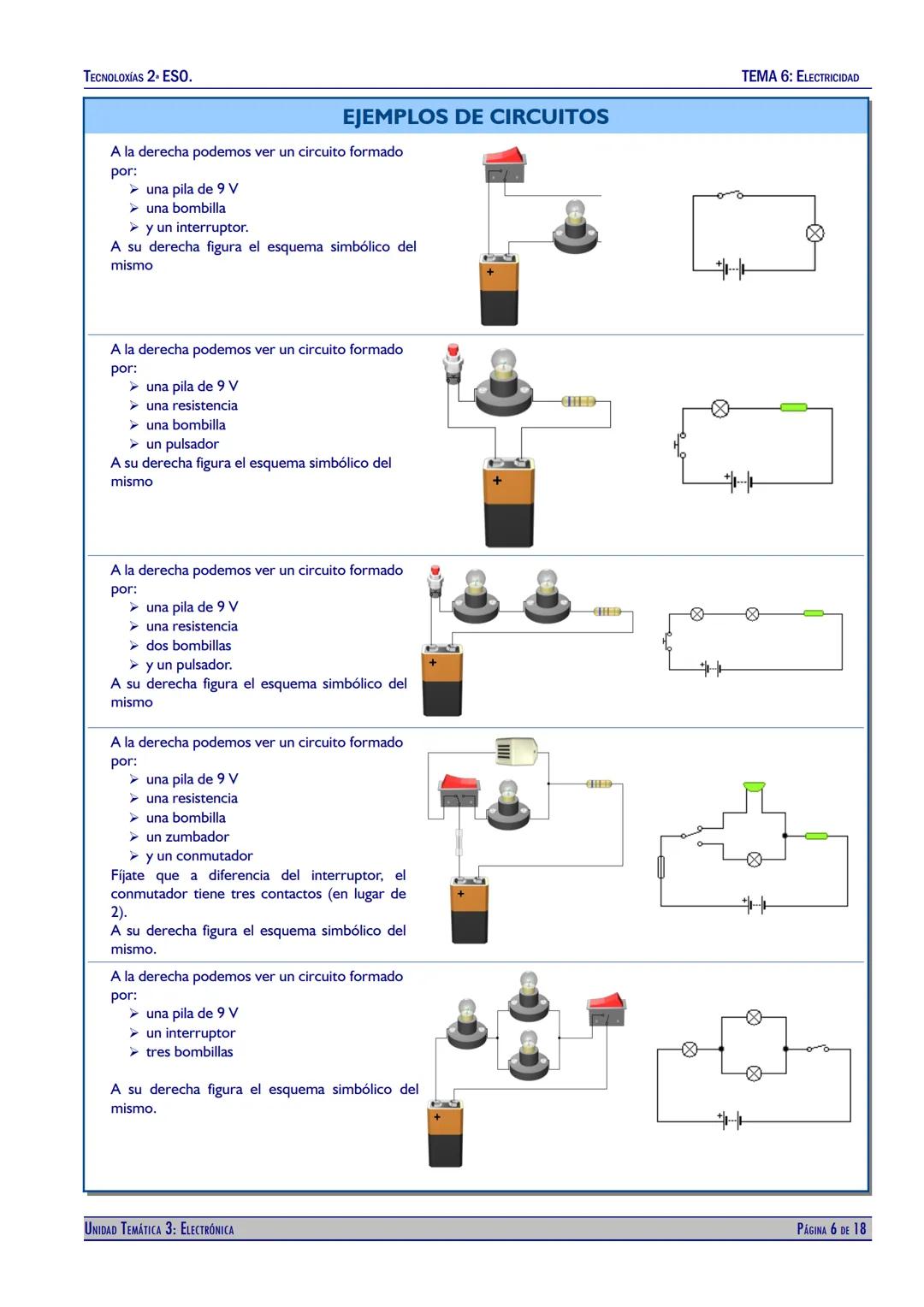

Aquí ves circuitos reales con sus esquemas simbólicos. Es como comparar una foto de tu casa con el plano del arquitecto: la información es la misma, pero presentada de forma diferente.

Un conmutador es diferente de un interruptor normal: tiene tres contactos en vez de dos, lo que permite alternar entre dos circuitos diferentes. Es como un desvío en una carretera.

Los pulsadores funcionan solo mientras los presionas, como el timbre de casa. Los hay de dos tipos: normalmente abiertos (NA) que se cierran al pulsarlos, y normalmente cerrados (NC) que se abren al pulsarlos.

🔧 Consejo: Practica dibujando los esquemas tú mismo. Es como aprender a conducir: necesitas práctica con las manos, no solo teoria.

Tipos de circuitos y Ley de Ohm

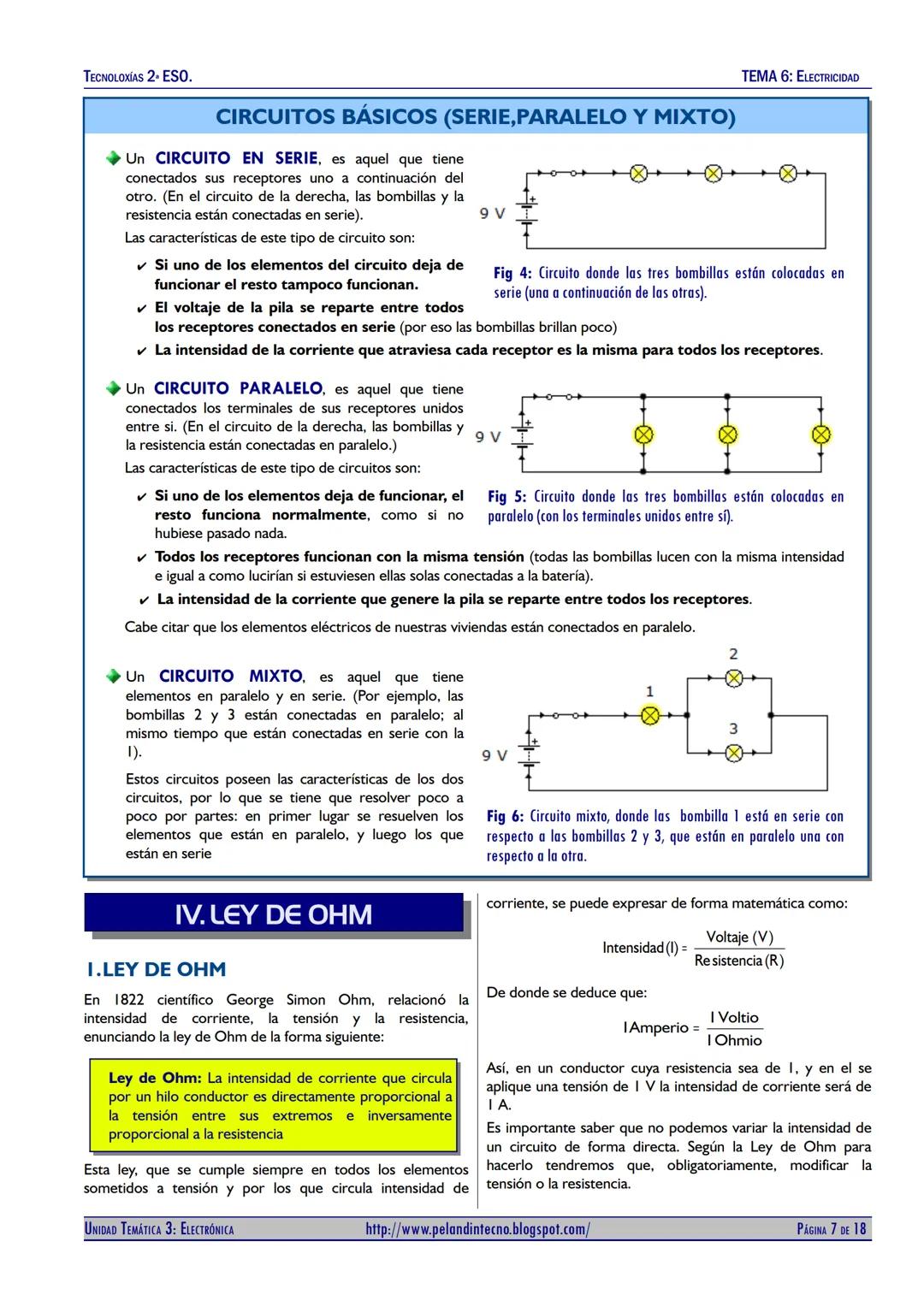

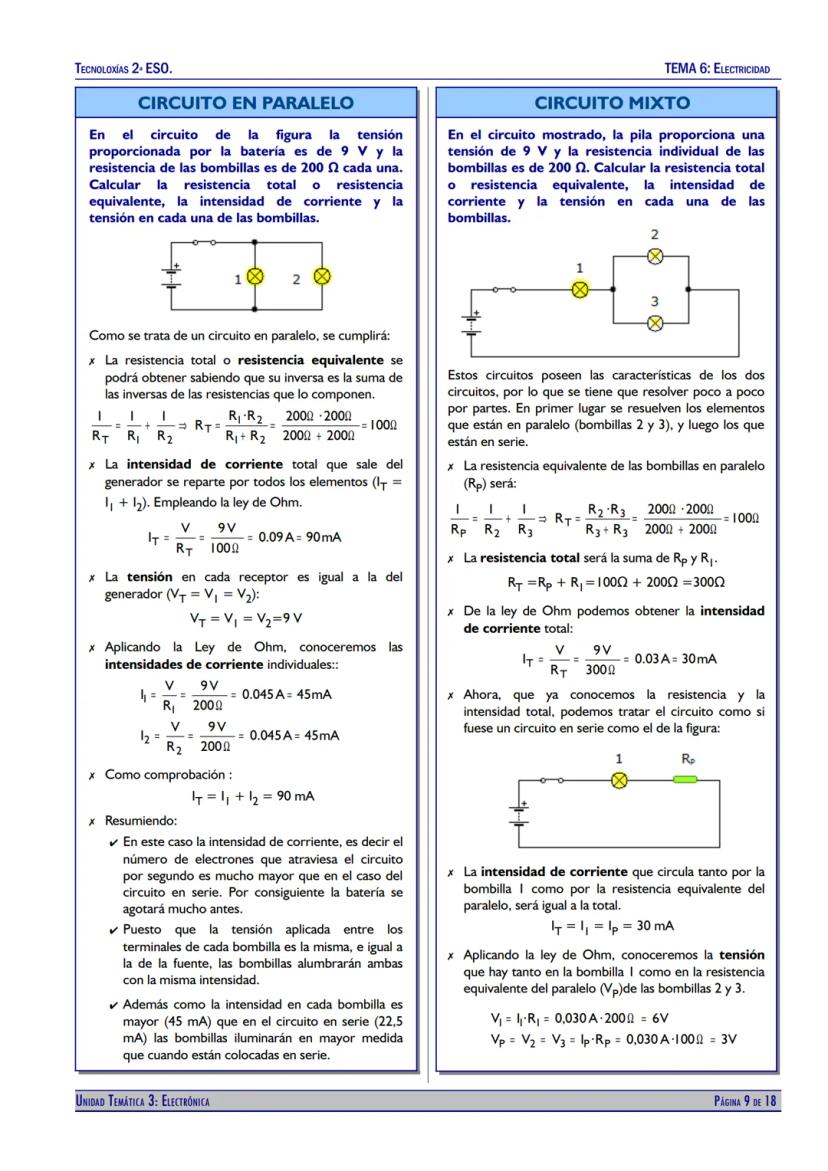

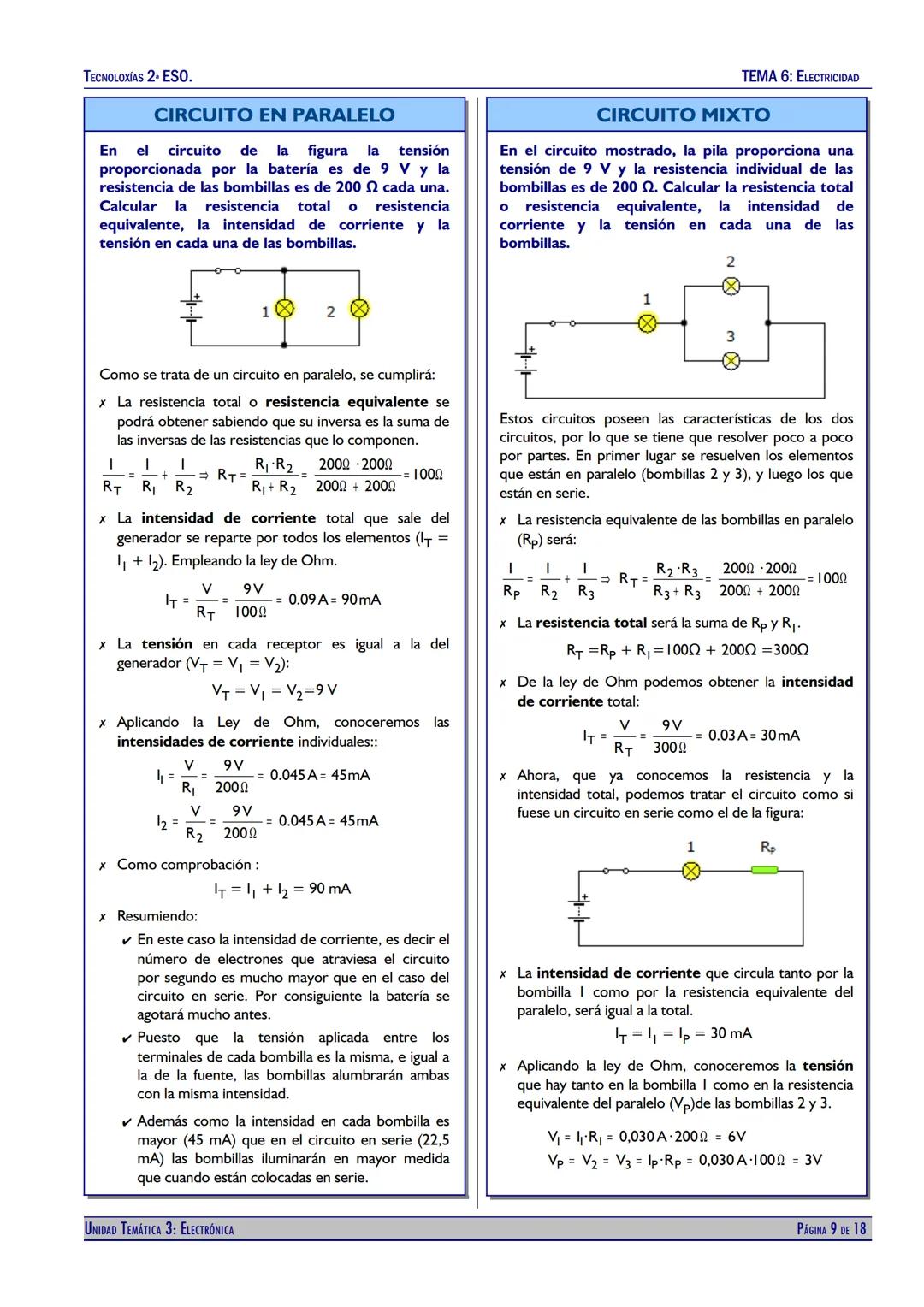

Hay tres tipos básicos de conexiones en circuitos. En serie: los elementos van uno tras otro, como vagones de tren. Si uno falla, todos se paran. En paralelo: todos los elementos se conectan por separado, como carriles de una autopista.

Los circuitos mixtos combinan conexiones en serie y paralelo. Son los más comunes en la vida real, como en tu casa donde cada habitación funciona independientemente.

La Ley de Ohm es súper importante: I = V/R. Significa que la intensidad es igual al voltaje dividido por la resistencia. Es como una receta de cocina que siempre funciona.

Con esta fórmula puedes calcular cualquier magnitud si conoces las otras dos. Es la herramienta más útil para resolver problemas eléctricos.

⚖️ Regla de oro: No puedes cambiar la intensidad directamente, solo modificando la tensión o la resistencia. ¡La Ley de Ohm siempre manda!

Aplicaciones prácticas de la Ley de Ohm

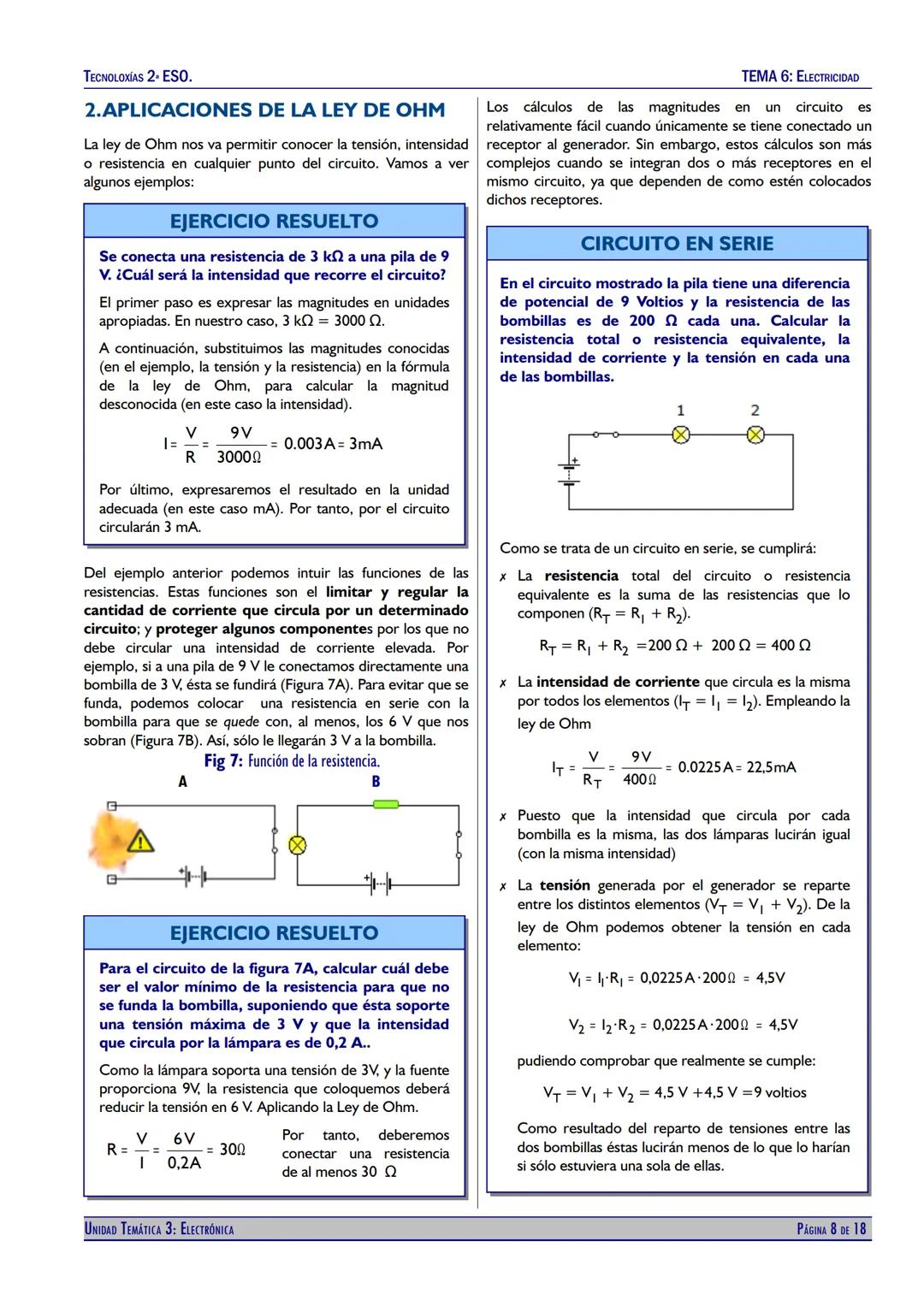

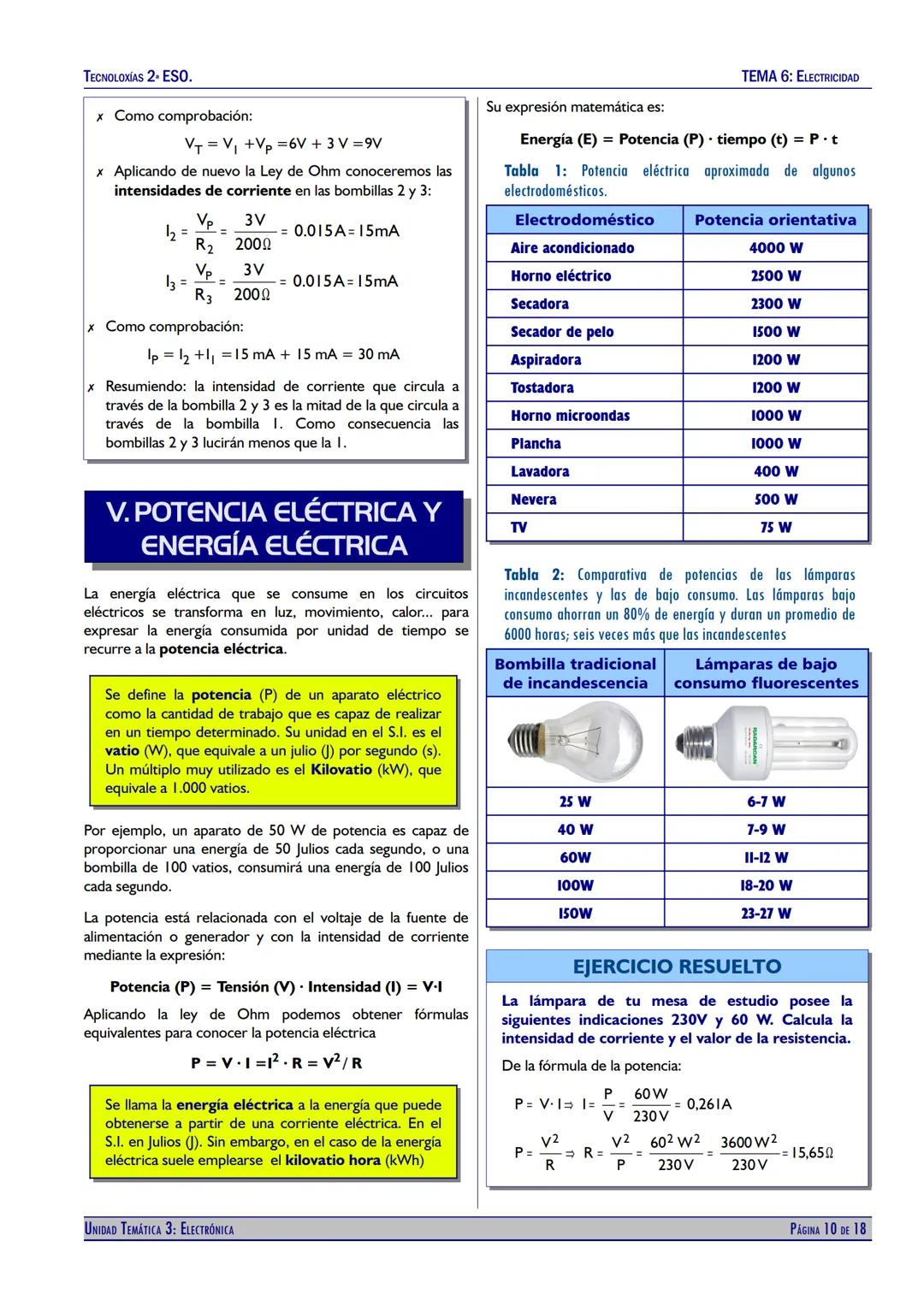

La Ley de Ohm te permite resolver problemas reales. Por ejemplo, si conectas una resistencia de 3 kΩ a una pila de 9V, puedes calcular que circulan 3 mA por el circuito.

Las resistencias no son solo obstáculos molestos: también protegen otros componentes. Si una bombilla de 3V la conectas a una pila de 9V, se fundirá. Pero poniendo una resistencia adecuada, puedes "robar" esos 6V extras.

En circuitos en serie, las resistencias se suman, el voltaje se reparte entre los elementos, pero la intensidad es la misma para todos. Es como repartir una pizza: cada trozo es más pequeño, pero todos iguales.

🧮 Truco matemático: Siempre convierte las unidades antes de hacer cálculos. 3 kΩ son 3000 Ω, y 3 mA son 0,003 A. ¡Los números grandes y pequeños pueden ser engañosos!

Ejercicios y práctica

Los ejercicios de electricidad empiezan calculando cargas de átomos con diferentes números de protones y electrones. Recuerda: un átomo neutro tiene igual número de protones que de electrones.

Para calcular intensidad de corriente, usa la fórmula I = Q/t. Si sabes cuántos electrones pasan y en cuánto tiempo, puedes encontrar la intensidad. Es matemática pura aplicada a la realidad.

Es importante relacionar correctamente las magnitudes con sus unidades: voltios para tensión, amperios para intensidad, ohmios para resistencia y culombios para carga. También debes saber qué instrumento mide cada magnitud.

Los ejercicios de verdadero/falso te ayudan a detectar errores comunes. Por ejemplo: los electrones tienen carga negativa (no positiva) y van hacia el polo positivo de la pila.

📝 Estrategia de estudio: Haz los ejercicios paso a paso. Identifica qué te piden, qué datos tienes, qué fórmula necesitas, y siempre comprueba que el resultado tenga sentido.

Ejercicios avanzados de simbología

Los ejercicios de simbología te piden dibujar esquemas y reconocer símbolos. Es como aprender un alfabeto nuevo: al principio cuesta, pero con práctica se vuelve automático.

Para indicar el sentido de la corriente, recuerda que va del polo positivo al negativo (opuesto al movimiento real de electrones). Las flechas en los esquemas te muestran este sentido convencional.

Reconocer símbolos te permite "leer" cualquier circuito eléctrico. Cada símbolo representa un componente específico: generadores, receptores, elementos de control, protección o medida.

🎯 Objetivo final: Al terminar estos ejercicios, deberías poder mirar cualquier circuito y entender inmediatamente qué hace cada elemento y cómo funciona el conjunto. ¡Eso es ser un verdadero experto en electricidad!
