Cómo Instalar Viviendas: Conceptos de 4º ESO

Índice y Contenido

En esta guía descubrirás todos los sistemas esenciales que hacen funcionar una vivienda moderna. Desde la electricidad que alimenta tu móvil hasta el agua caliente de tu ducha, cada instalación tiene su función específica.

Los temas principales incluyen las instalaciones básicas como electricidad, agua y desagüe, además de sistemas de confort como calefacción y aire acondicionado. También exploraremos tecnologías más avanzadas como la domótica y la arquitectura bioclimática.

Este conocimiento te será útil no solo para entender cómo funciona tu casa, sino también para identificar problemas básicos y tomar decisiones informadas sobre eficiencia energética.

¿Sabías que? Una vivienda moderna puede tener más de 8 sistemas diferentes trabajando simultáneamente para tu comodidad y seguridad.

La Instalación Eléctrica

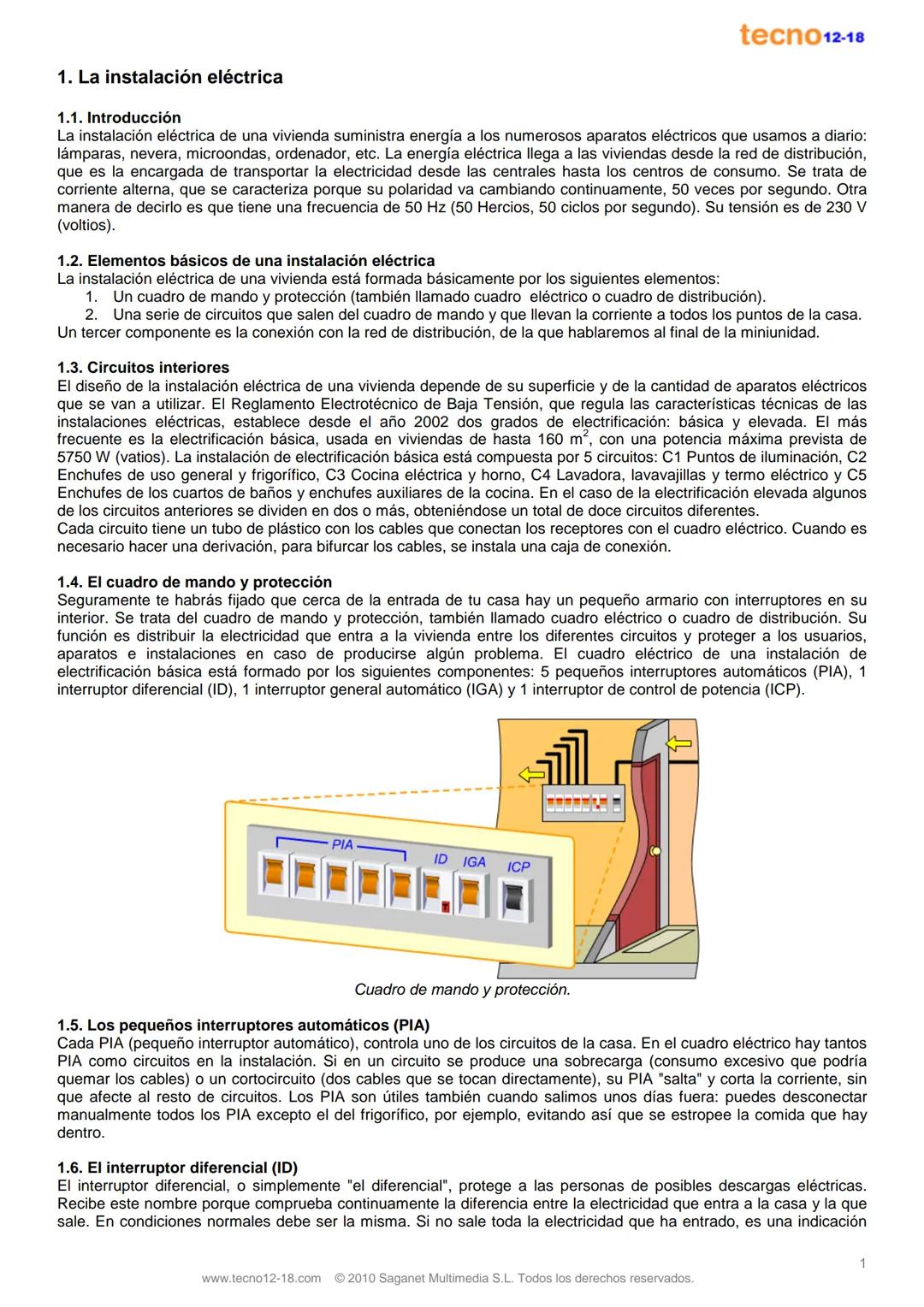

Tu casa recibe corriente alterna de 230V y 50Hz desde la red de distribución. Esta energía alimenta desde tu nevera hasta tu ordenador, pero necesita un sistema organizado y seguro para llegar a cada punto.

La instalación eléctrica se divide en dos partes principales: el cuadro de mando y protección, y los circuitos interiores. En una electrificación básica (viviendas hasta 160m²) hay 5 circuitos específicos: iluminación (C1), enchufes generales (C2), cocina y horno (C3), electrodomésticos grandes (C4), y baños más auxiliares de cocina (C5).

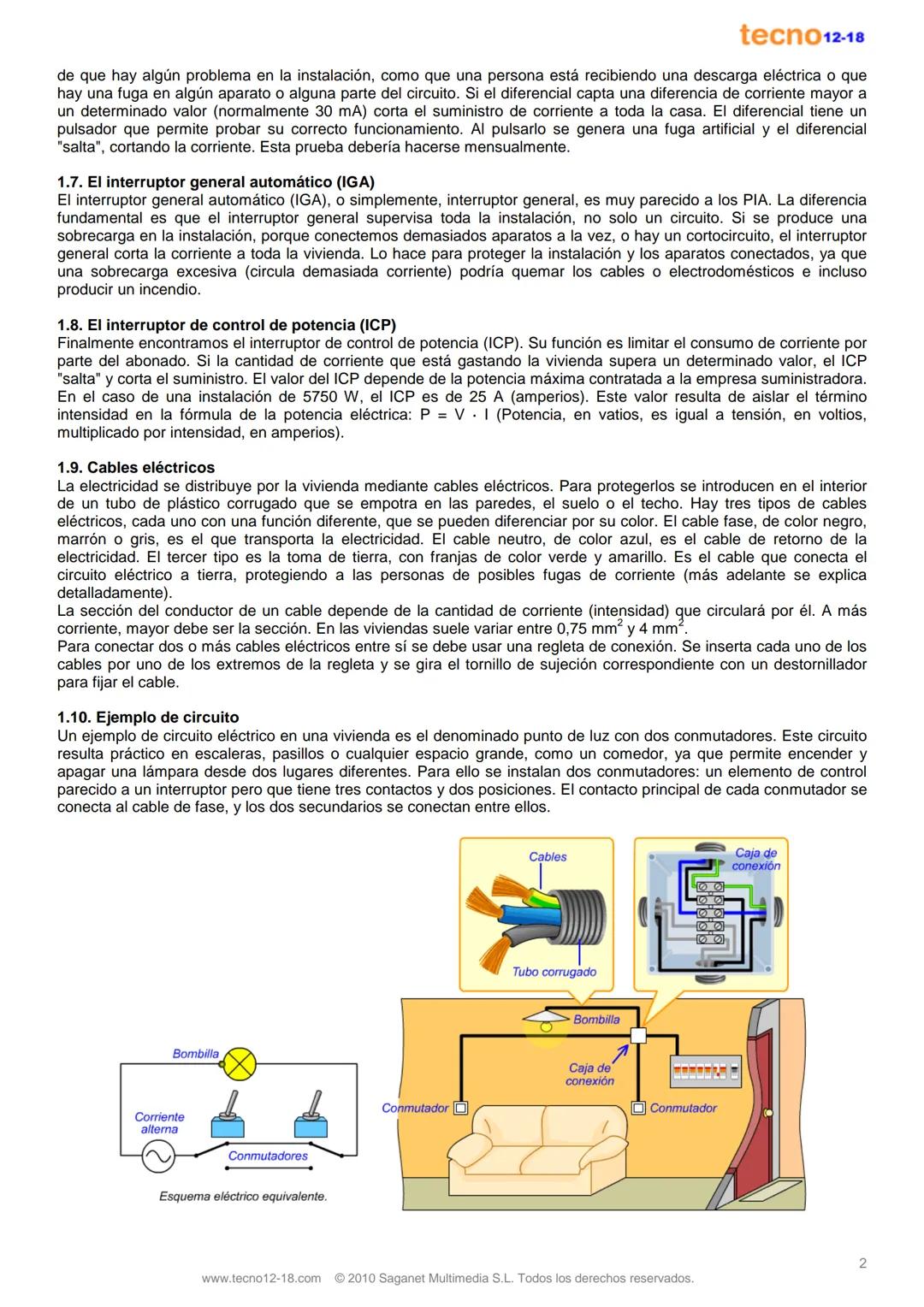

Los cables eléctricos se distinguen por colores: negro/marrón/gris para la fase, azul para el neutro, y verde-amarillo para la toma de tierra. Van protegidos dentro de tubos corrugados empotrados en paredes y techos.

El cuadro eléctrico es tu centro de control, con interruptores PIA (uno por circuito), diferencial (protección personal), general automático (protección total) e ICP (control de potencia contratada).

Consejo práctico: Localiza el cuadro eléctrico de tu casa y aprende qué PIA controla cada zona. Te será útil en caso de sobrecarga.

Protecciones y Seguridad Eléctrica

Los pequeños interruptores automáticos (PIA) son tus guardianes por circuito. Cuando hay sobrecarga o cortocircuito en un área, solo "salta" ese PIA, manteniendo el resto de la casa con electricidad.

El interruptor diferencial es tu protector personal contra descargas eléctricas. Compara constantemente la electricidad que entra y sale de casa: si detecta una diferencia mayor a 30mA (porque alguien está recibiendo una descarga), corta inmediatamente toda la corriente.

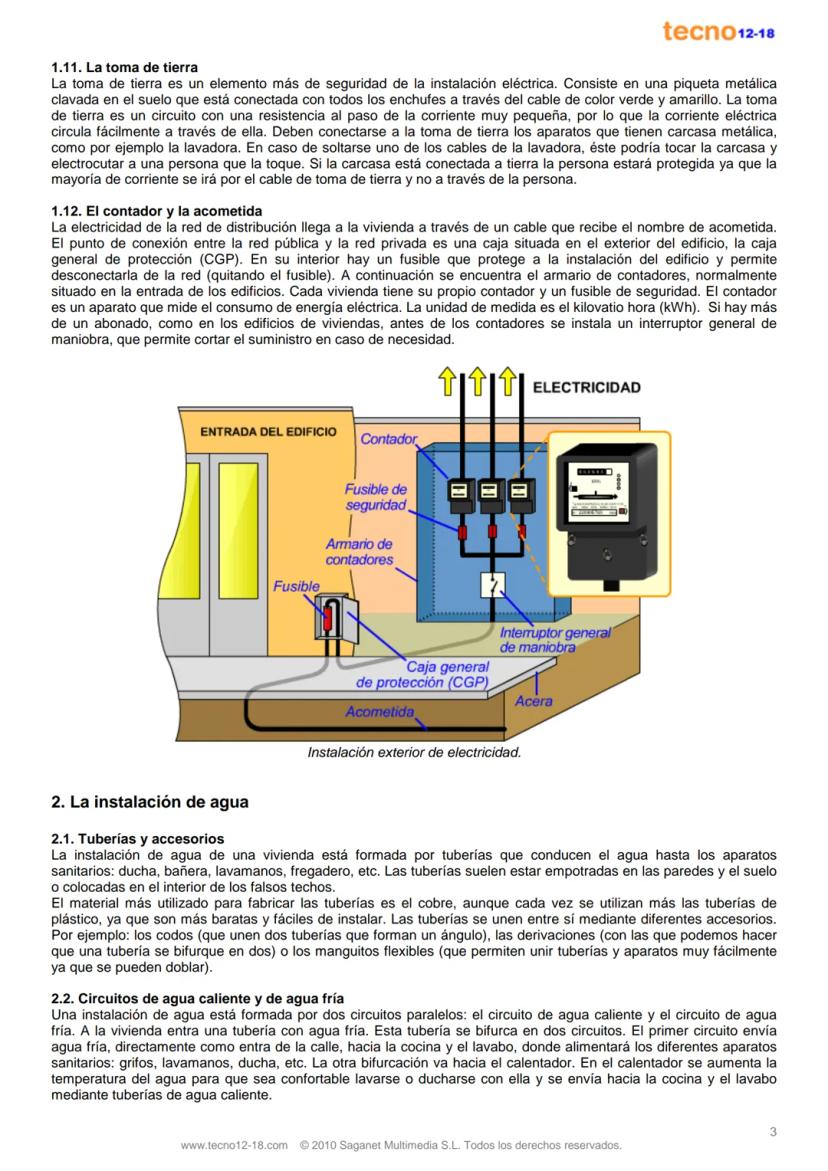

La toma de tierra añade una capa extra de seguridad. Es una piqueta metálica clavada en el suelo conectada a todos los enchufes mediante el cable verde-amarillo. Si un electrodoméstico con carcasa metálica tiene una fuga, la corriente se va por tierra en lugar de electrocutarte.

El sistema se completa con el contador (mide tu consumo en kWh) y la acometida (cable que conecta tu vivienda con la red pública). Todo está diseñado para que tengas electricidad de forma segura y controlada.

Prueba mensual: Pulsa el botón de prueba del diferencial para verificar que funciona correctamente. Si no "salta", llama a un electricista.

La Instalación de Agua

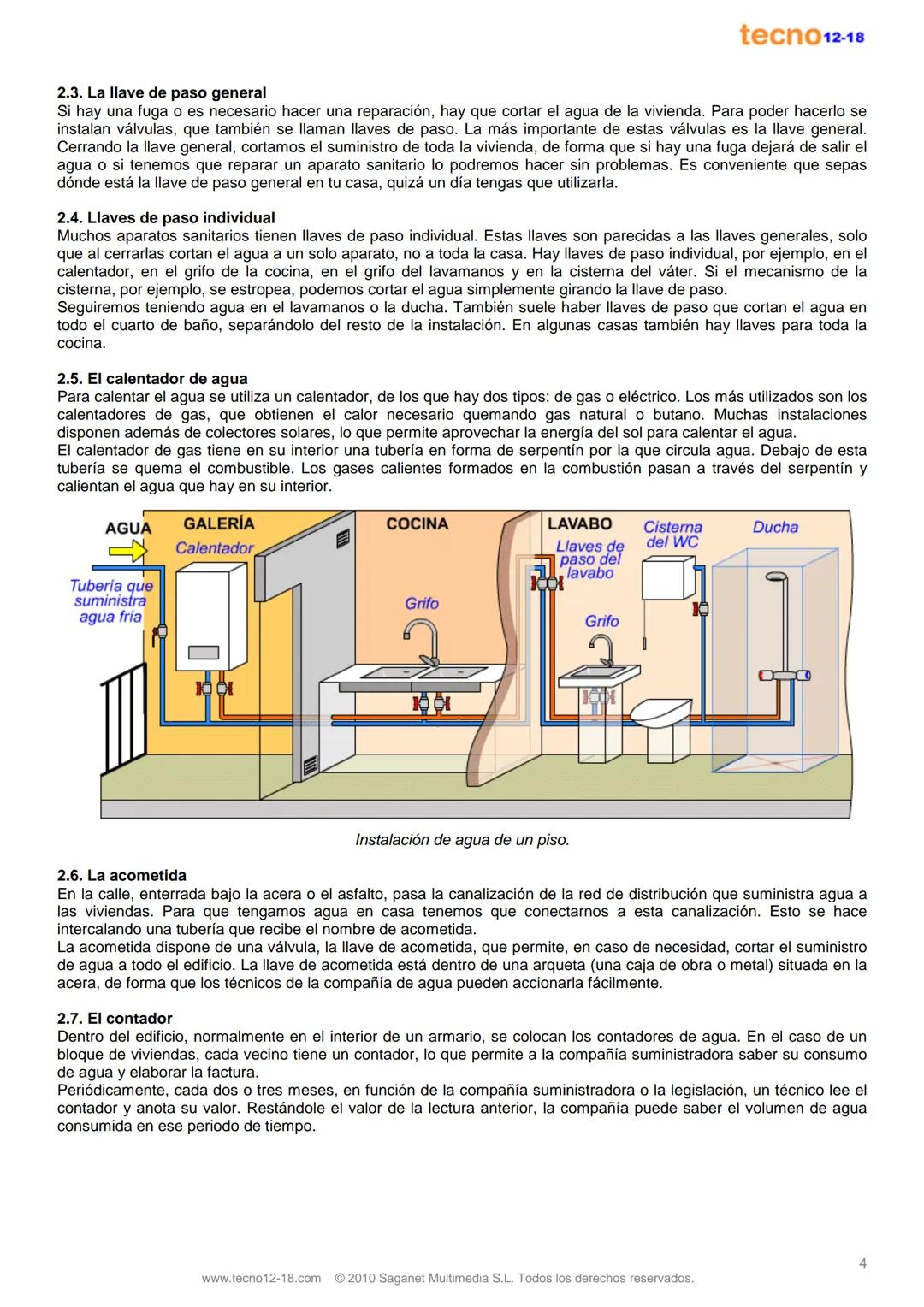

El agua llega a tu casa fría desde la red pública y se divide en dos circuitos paralelos: agua fría directa y agua caliente que pasa primero por el calentador. Las tuberías, tradicionalmente de cobre pero cada vez más de plástico, se conectan con accesorios como codos y derivaciones.

La llave de paso general es crucial: úbicala en tu casa porque te permitirá cortar todo el suministro en caso de fuga o reparación. Además, cada aparato sanitario suele tener su propia llave individual para aislar problemas específicos.

El calentador de agua funciona con gas o electricidad, calentando el agua mediante un serpentín interno donde pasan los gases de combustión. Muchas instalaciones modernas incorporan colectores solares para aprovechar la energía del sol.

La conexión con la red se hace mediante una acometida con su válvula en una arqueta de la acera. En el edificio, cada vivienda tiene su contador individual que mide el consumo en metros cúbicos para facturar el gasto.

Tip de emergencia: Aprende dónde están la llave general y las individuales de tu casa. En una fuga, cada minuto cuenta.

Instalación de Desagüe y Gas

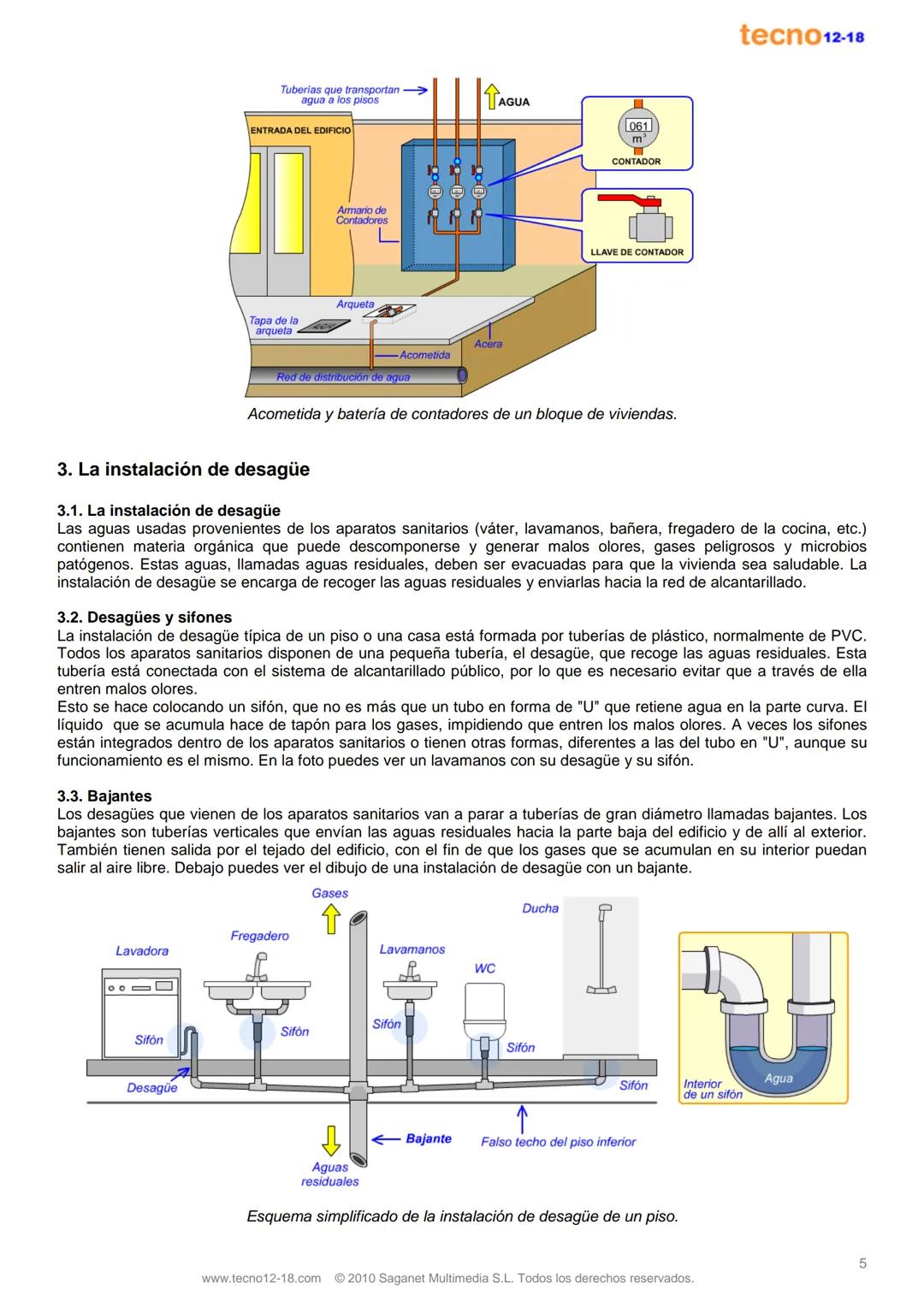

Las aguas residuales de tu váter, ducha y fregadero contienen materia orgánica que puede generar gases peligrosos y malos olores. La instalación de desagüe las evacua de forma segura mediante tuberías de PVC.

Cada aparato sanitario tiene un sifón (tubo en forma de U) que retiene agua y actúa como tapón contra los gases del alcantarillado. Los desagües van a bajantes verticales que llevan las aguas hacia abajo y permiten que los gases salgan por el tejado.

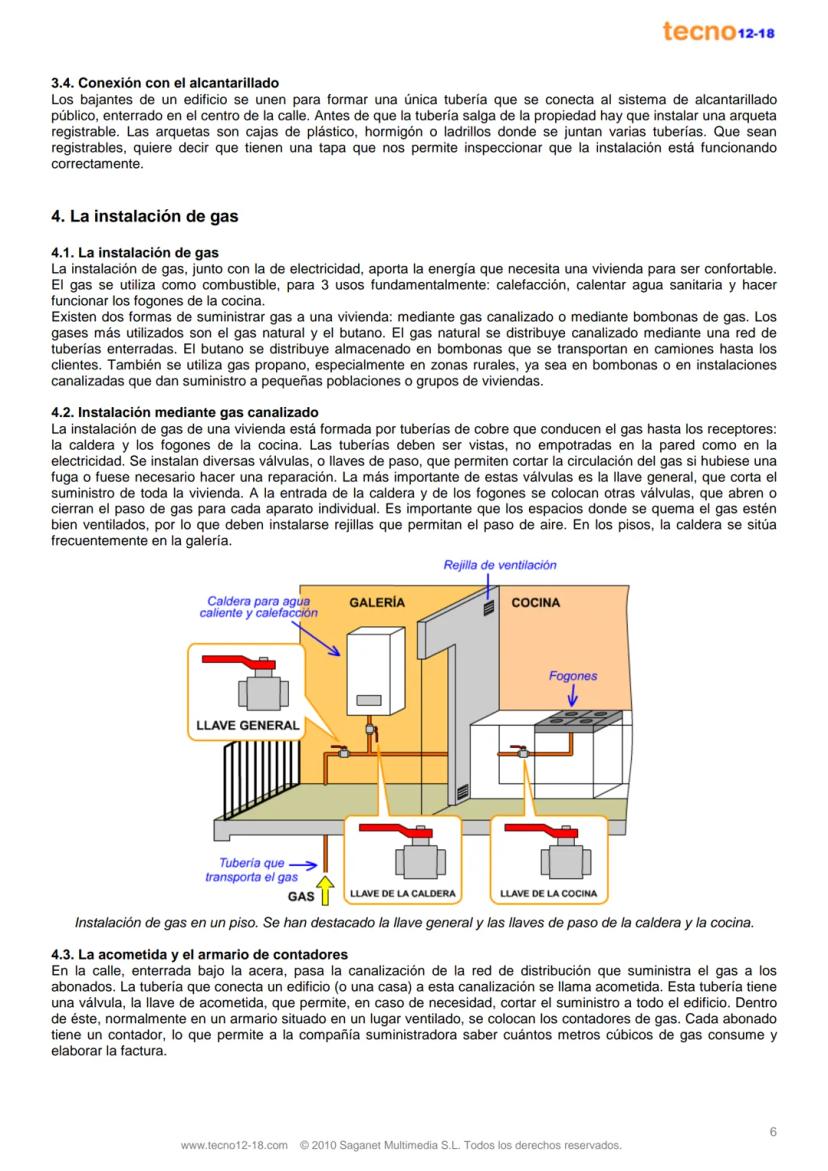

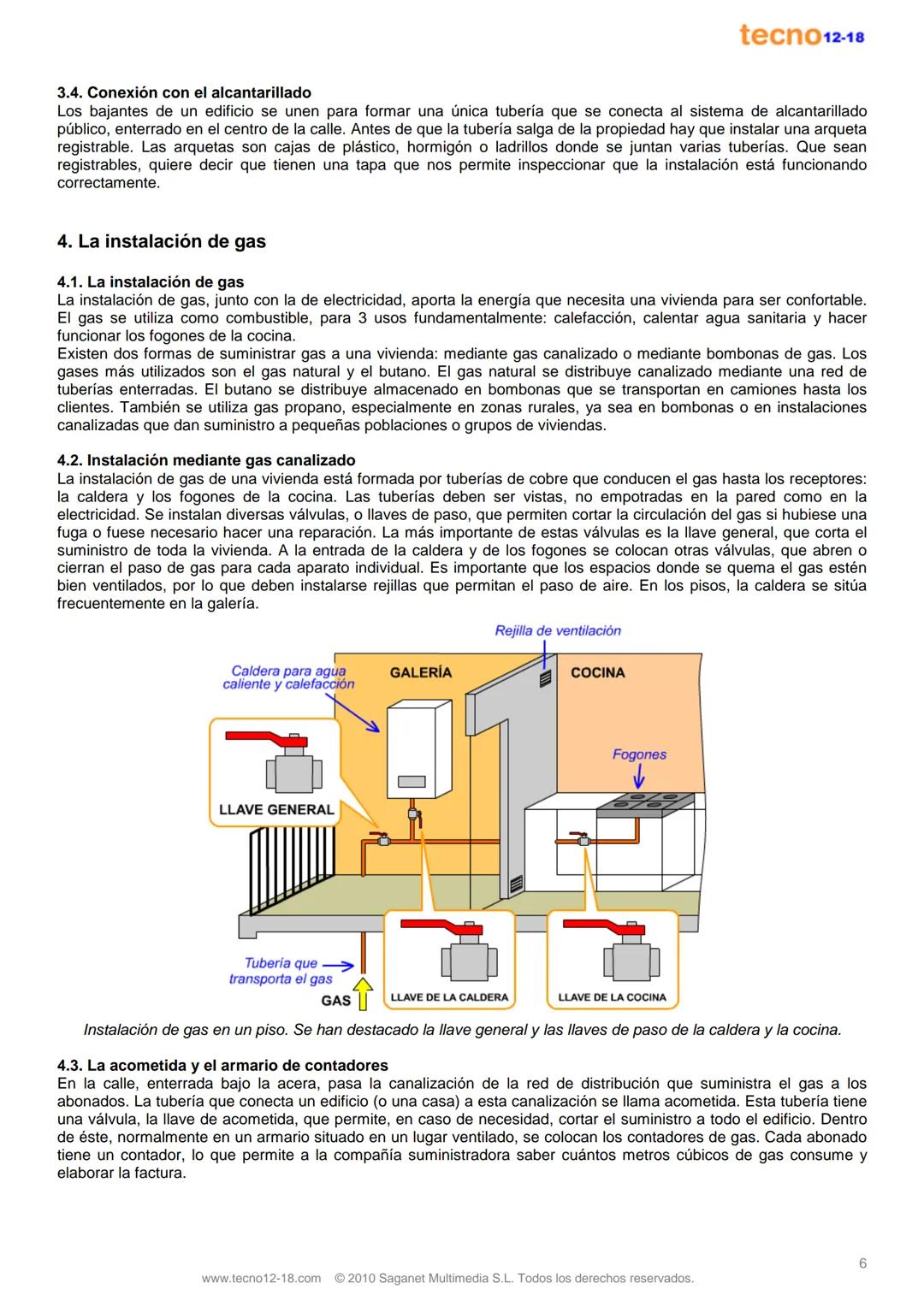

La instalación de gas aporta energía para calefacción, agua caliente y cocina. Puede ser gas canalizado (red de tuberías enterradas) o bombonas (más simple pero requiere cambios periódicos). Los gases más comunes son natural y butano.

Las tuberías de gas son de cobre y van vistas (nunca empotradas). Tienen múltiples llaves de paso: general, individual para cada aparato, y de acometida. Los espacios donde se quema gas necesitan rejillas de ventilación obligatorias para seguridad.

Seguridad esencial: Si hueles a gas, no enciendas luces ni aparatos eléctricos. Abre ventanas, cierra la llave general y llama a emergencias.

Calefacción por Radiadores

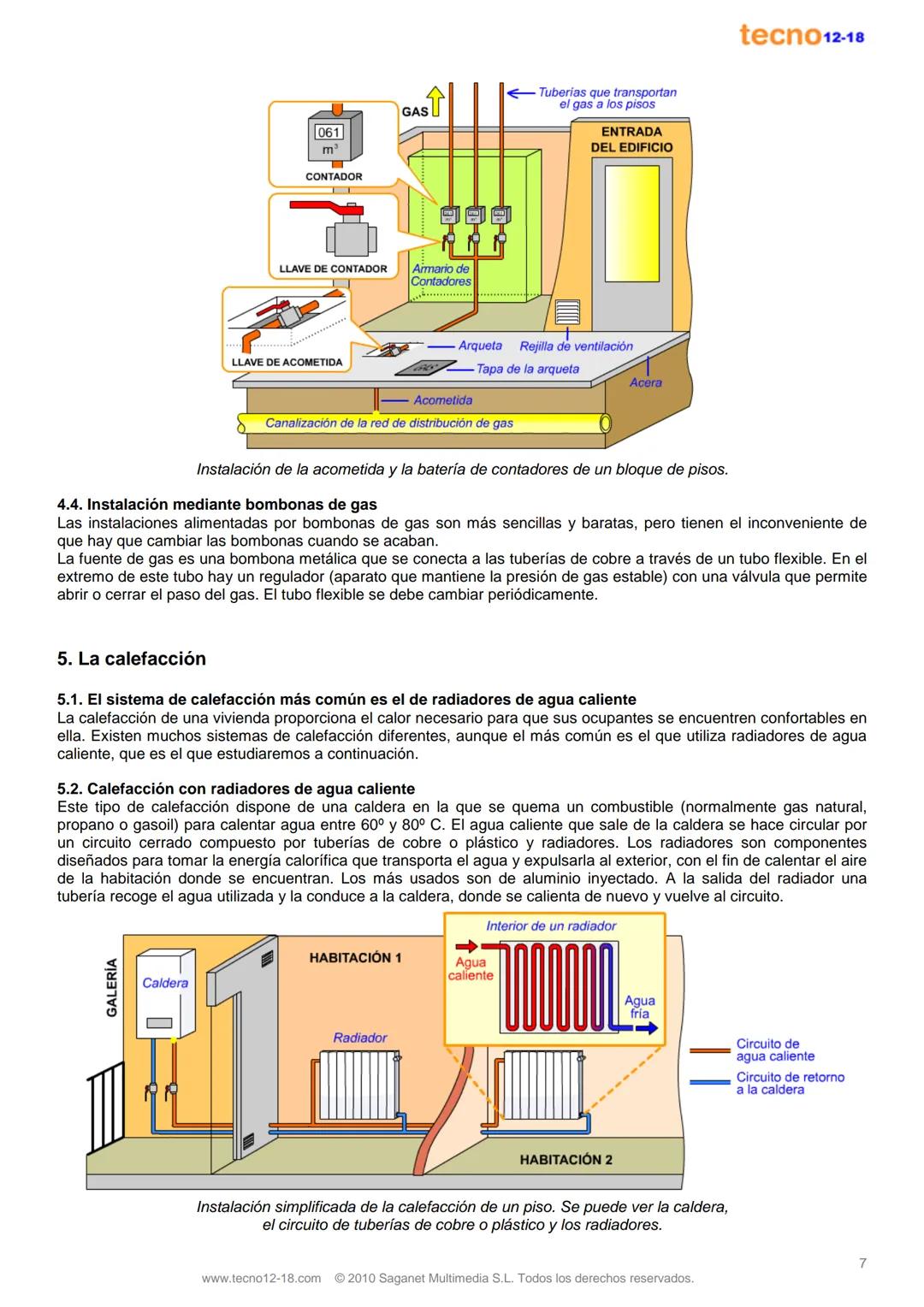

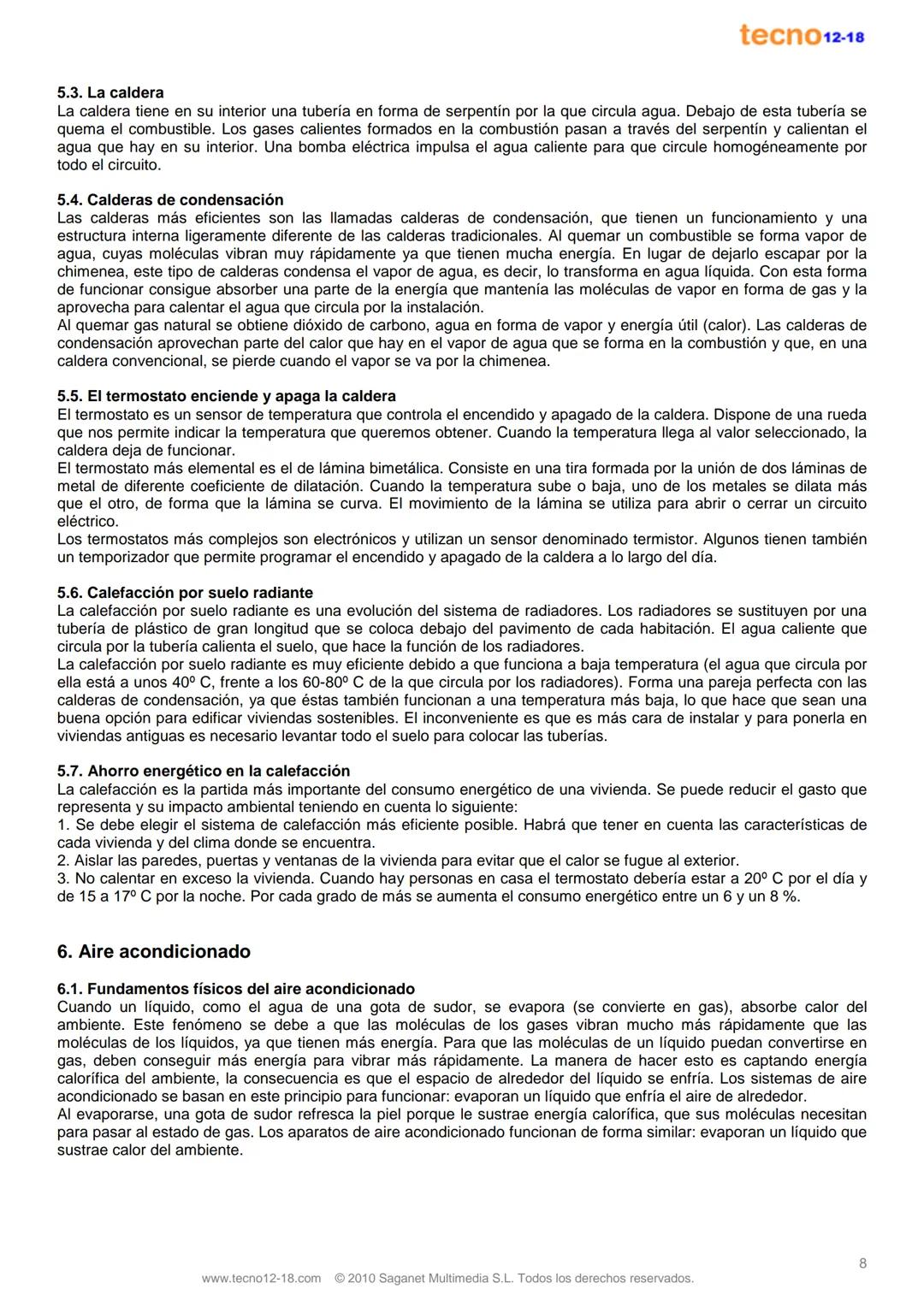

El sistema de calefacción más común usa radiadores de agua caliente. Una caldera quema combustible (gas natural, propano o gasoil) para calentar agua entre 60-80°C que circula por un circuito cerrado de tuberías y radiadores.

Los radiadores de aluminio toman la energía del agua caliente y la expulsan al aire de la habitación. El agua enfriada regresa a la caldera para recalentarse, creando un ciclo continuo. Una bomba eléctrica impulsa la circulación homogénea.

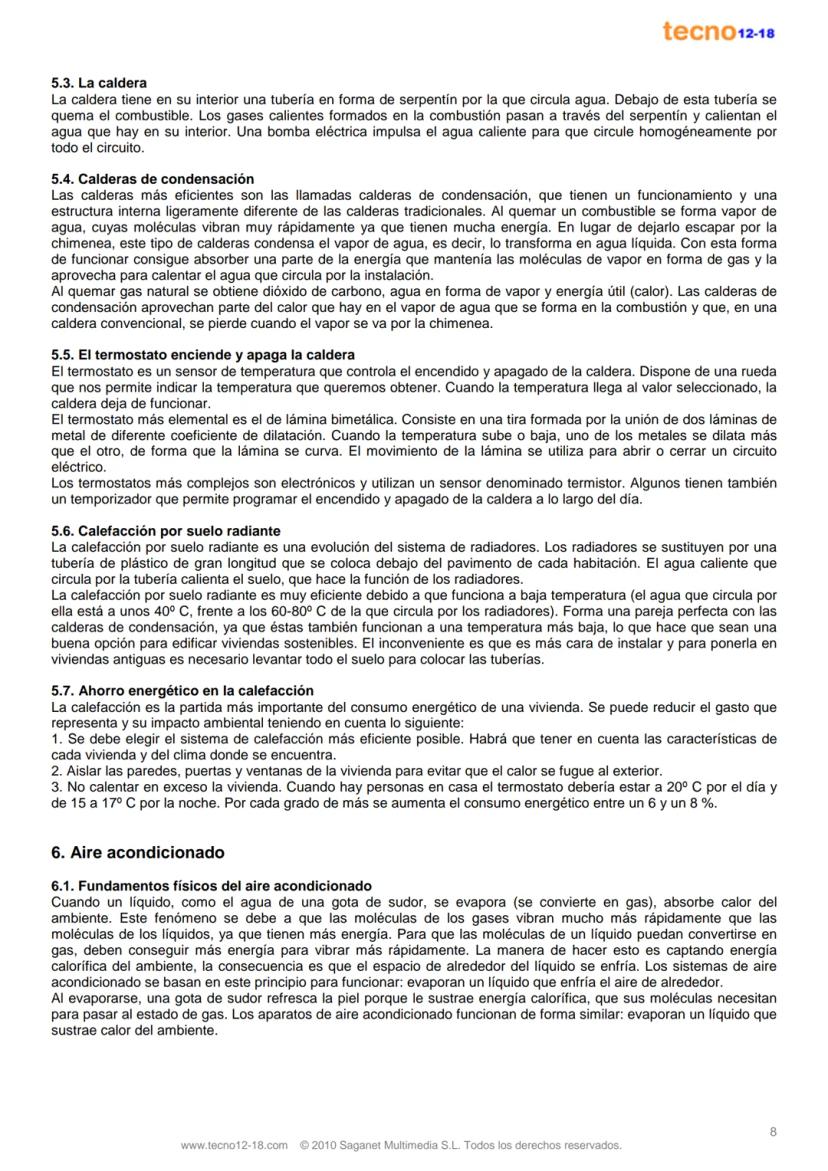

Las calderas de condensación son más eficientes porque aprovechan el calor del vapor de agua que se forma al quemar gas. En lugar de perderlo por la chimenea, lo condensan y usan esa energía extra para calentar el agua del circuito.

El termostato controla automáticamente el encendido y apagado según la temperatura deseada. Los básicos usan lámina bimetálica que se curva con la temperatura, mientras los electrónicos tienen sensores termistores y programación horaria.

Ahorro inteligente: Cada grado de más en el termostato aumenta el consumo 6-8%. Mantén 20°C de día y 15-17°C de noche.

Calefacción Avanzada y Aire Acondicionado

La calefacción por suelo radiante sustituye radiadores por tuberías bajo el pavimento. Es muy eficiente porque funciona a solo 40°C (frente a 60-80°C de radiadores) y combina perfectamente con calderas de condensación para viviendas sostenibles.

El aire acondicionado se basa en un principio físico: cuando un líquido se evapora, absorbe calor del ambiente. Los sistemas aprovechan esto evaporando un refrigerante líquido que enfría el aire circundante.

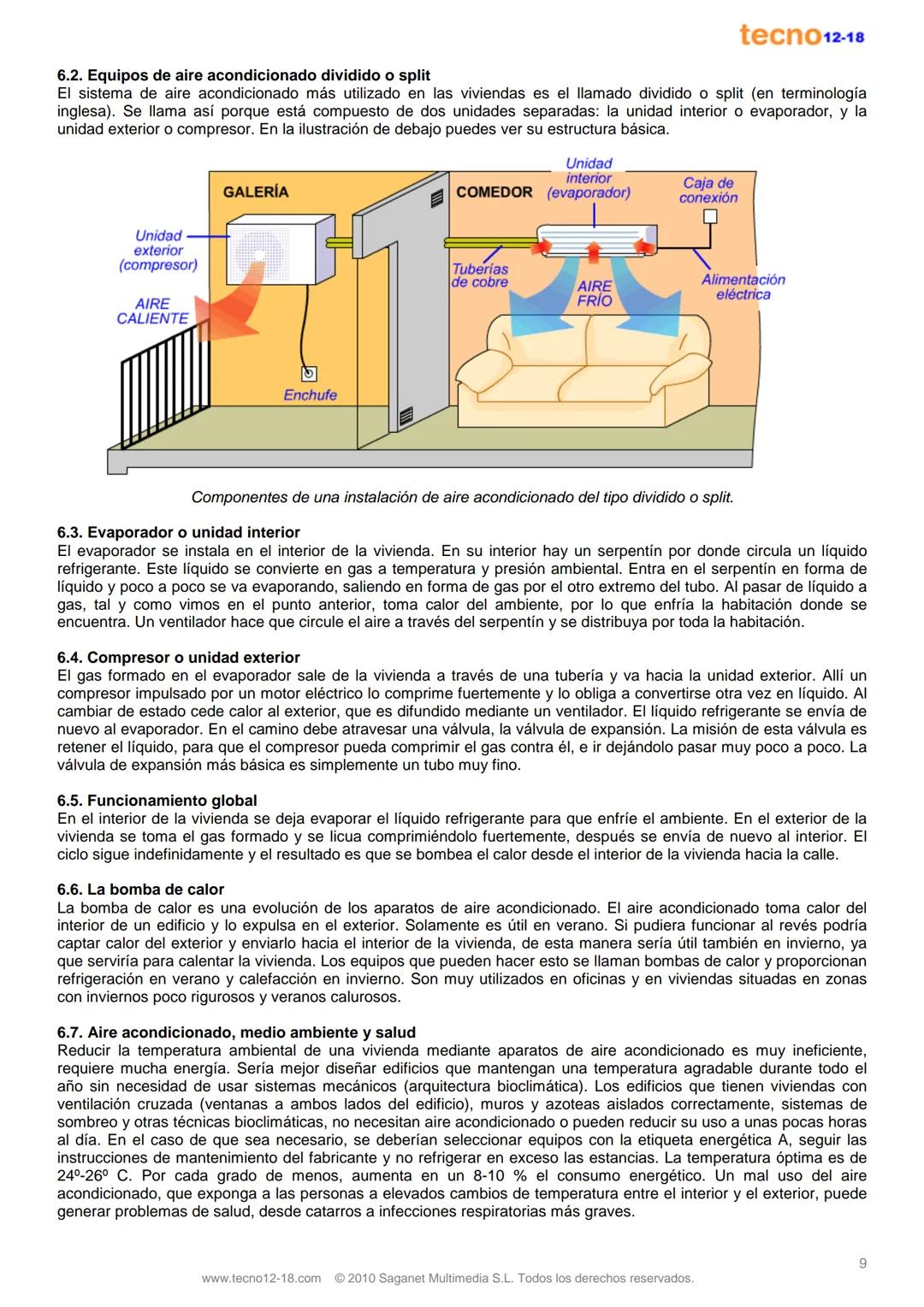

Los equipos divididos o split tienen dos unidades: el evaporador interior (donde se evapora el refrigerante y enfría la habitación) y el compresor exterior (donde se licua el gas refrigerante y expulsa calor). Un ciclo continuo bombea calor desde dentro hacia fuera.

Las bombas de calor son aire acondicionado reversible: refrigeran en verano y calientan en invierno captando calor exterior. Son ideales para zonas con inviernos suaves y veranos calurosos, muy utilizadas en oficinas modernas.

Eficiencia óptima: Temperatura ideal 24-26°C. Cada grado menos aumenta el consumo 8-10%. Mejor invertir en aislamiento que abusar del aire acondicionado.
