Fundamentos de las Estructuras en Tecnología

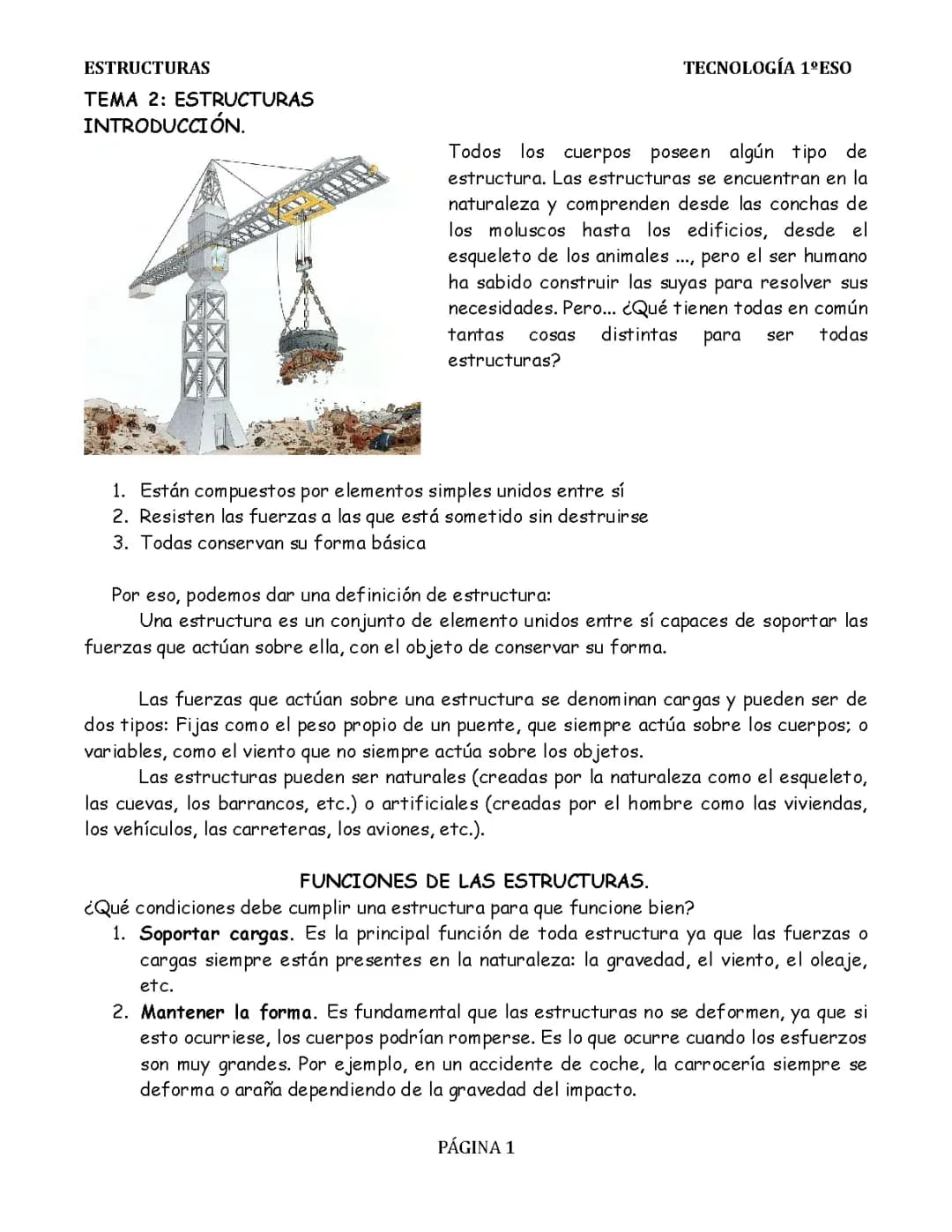

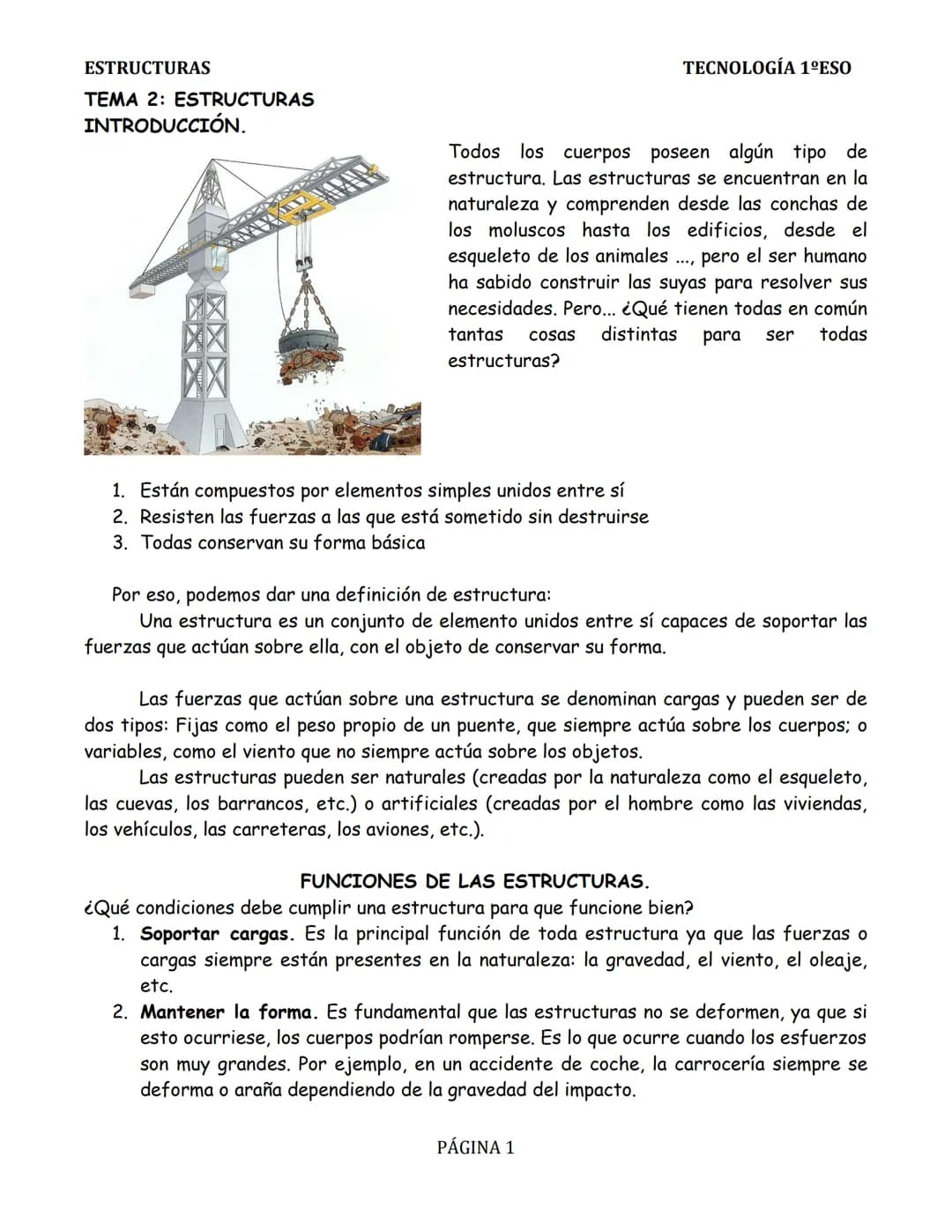

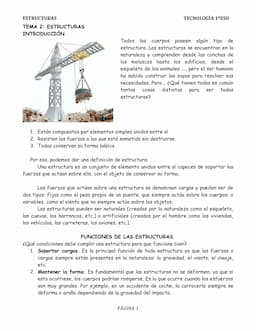

Las estructuras naturales y artificiales en tecnología son elementos fundamentales que encontramos tanto en la naturaleza como en las construcciones humanas. Desde las conchas marinas hasta los rascacielos más modernos, todas comparten características esenciales: están formadas por elementos unidos entre sí, resisten fuerzas sin destruirse y mantienen su forma básica.

Definición: Una estructura es un conjunto de elementos unidos entre sí capaces de soportar fuerzas externas mientras mantienen su forma original.

Las estructuras soportan dos tipos de cargas: fijas $como el peso propio$ y variables $como el viento o la lluvia$. Esta capacidad de resistencia es fundamental para su funcionamiento y durabilidad. Las funciones y características de las estructuras en la construcción incluyen soportar cargas, mantener la forma, proteger elementos internos, ser ligeras y mantener la estabilidad.

Destacado: Las estructuras deben cumplir cinco condiciones fundamentales: soportar cargas, mantener su forma, proteger partes delicadas, ser ligeras y mantener la estabilidad.

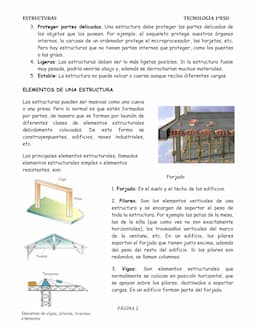

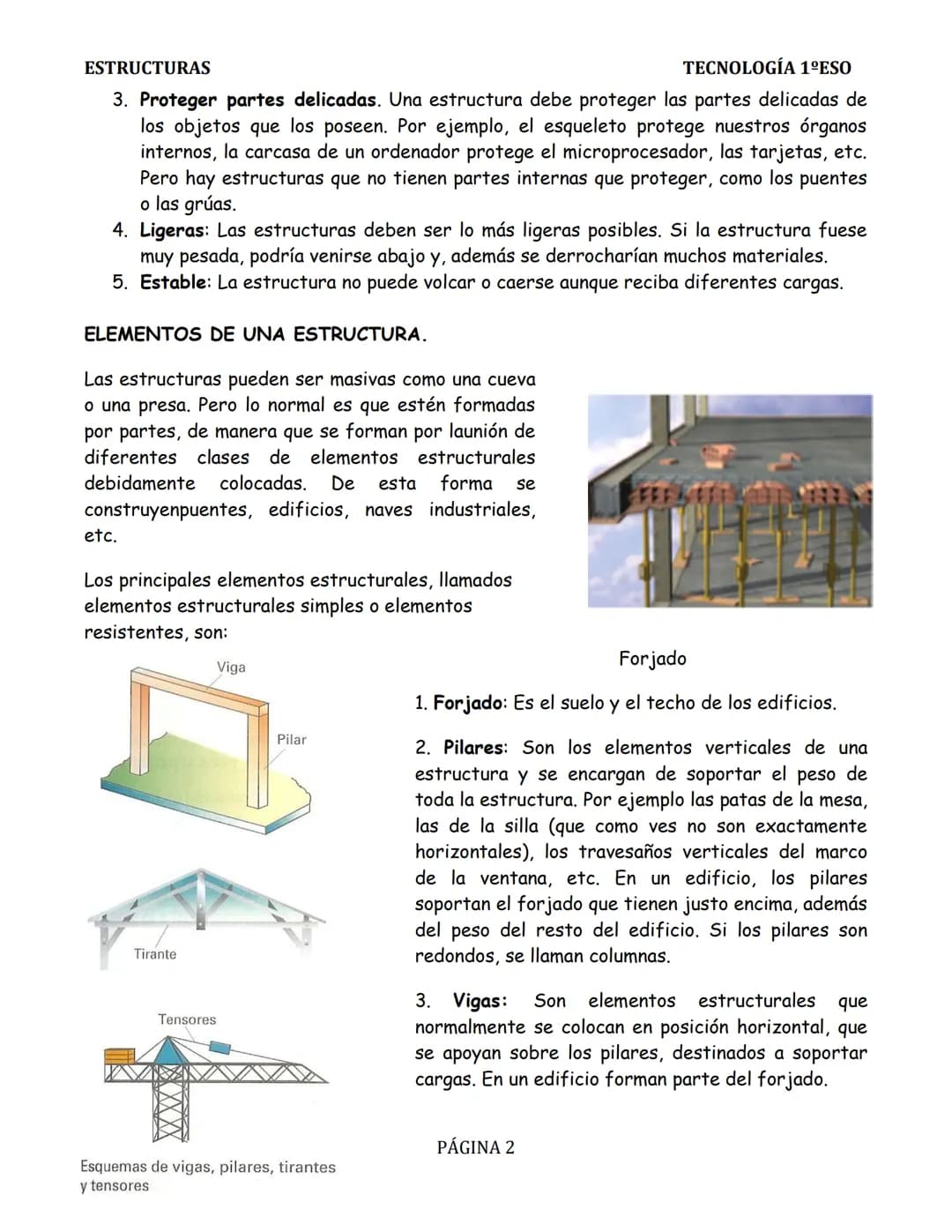

Elementos Estructurales Fundamentales

Los elementos estructurales en puentes y edificios son componentes esenciales que trabajan en conjunto para crear construcciones seguras y funcionales. Entre los principales elementos encontramos:

Vocabulario:

• Forjado: Elemento horizontal que forma suelos y techos
• Pilares: Elementos verticales que soportan el peso
• Vigas: Elementos horizontales que distribuyen cargas

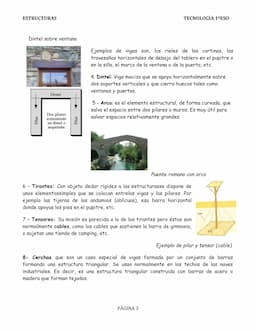

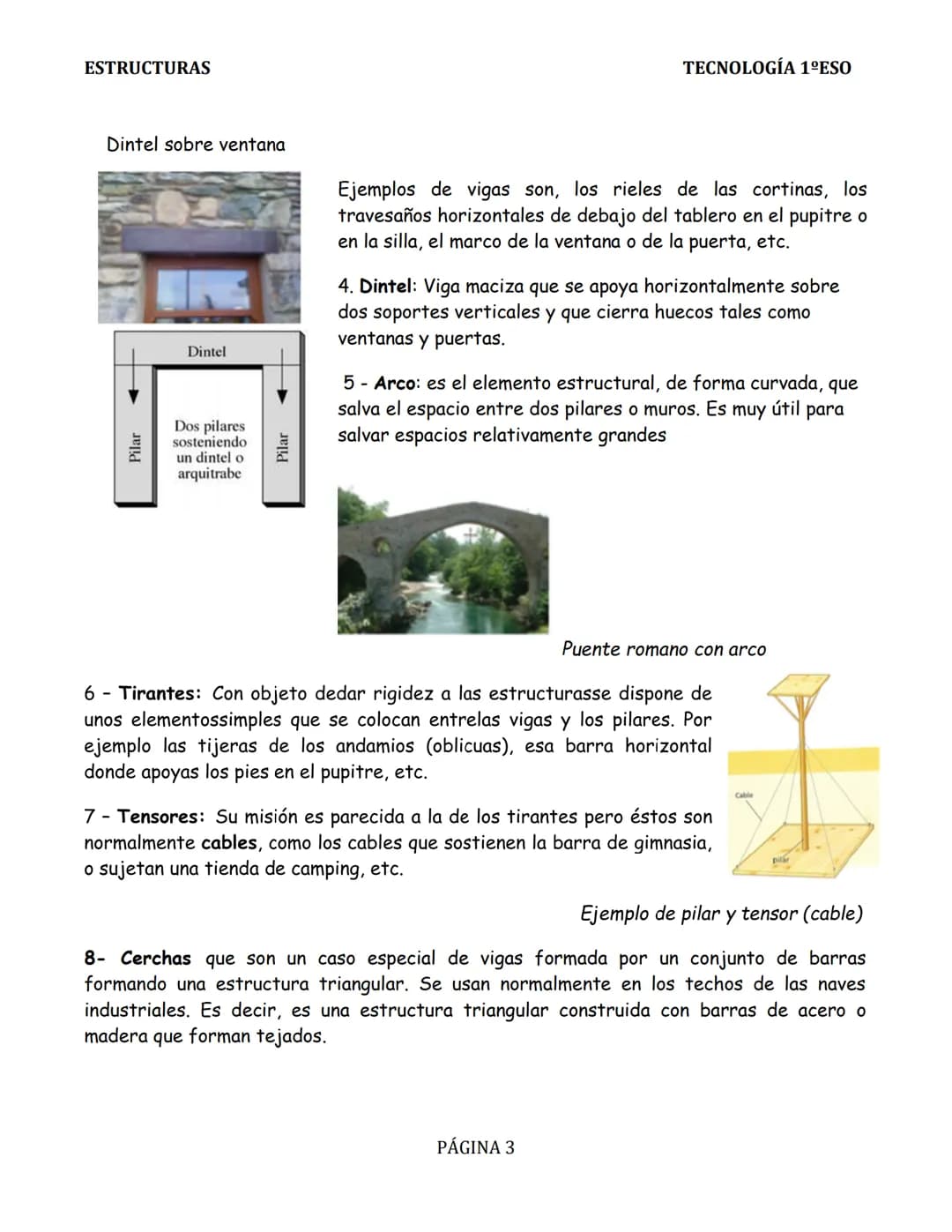

• Dinteles: Vigas especiales para puertas y ventanas

La combinación adecuada de estos elementos permite crear estructuras complejas y resistentes. Los pilares transfieren las cargas verticalmente, mientras que las vigas distribuyen las fuerzas horizontalmente. Esta interacción es fundamental para la integridad estructural.

Sistemas Estructurales Avanzados

Los arcos representan una evolución significativa en el diseño estructural, permitiendo cubrir grandes espacios con menor material. Los tirantes y tensores añaden rigidez y estabilidad, mientras que las cerchas proporcionan soluciones eficientes para techos de grandes espacios.

Ejemplo: Las cerchas son estructuras triangulares que se utilizan frecuentemente en naves industriales y puentes, combinando eficiencia estructural con economía de materiales.

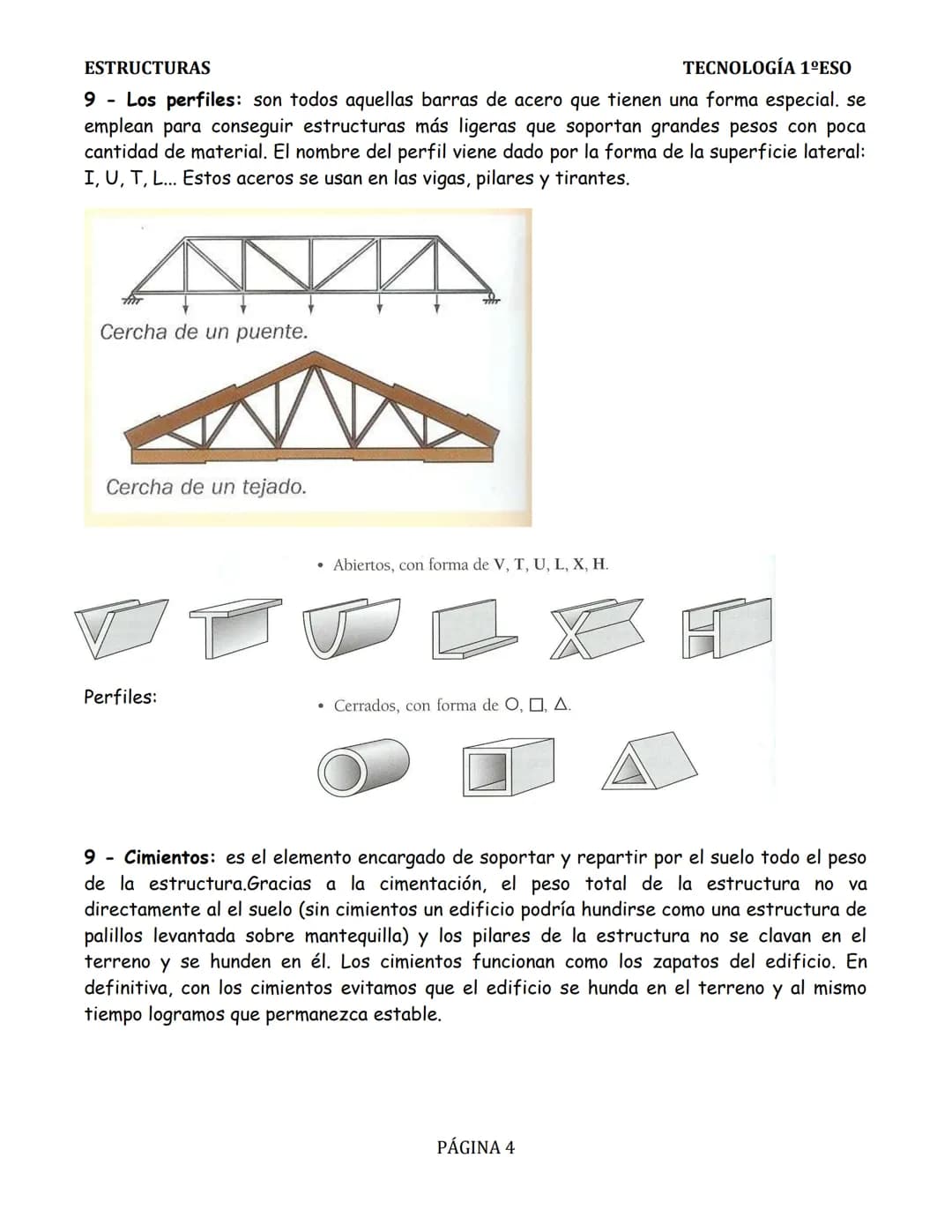

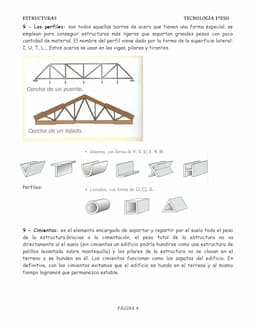

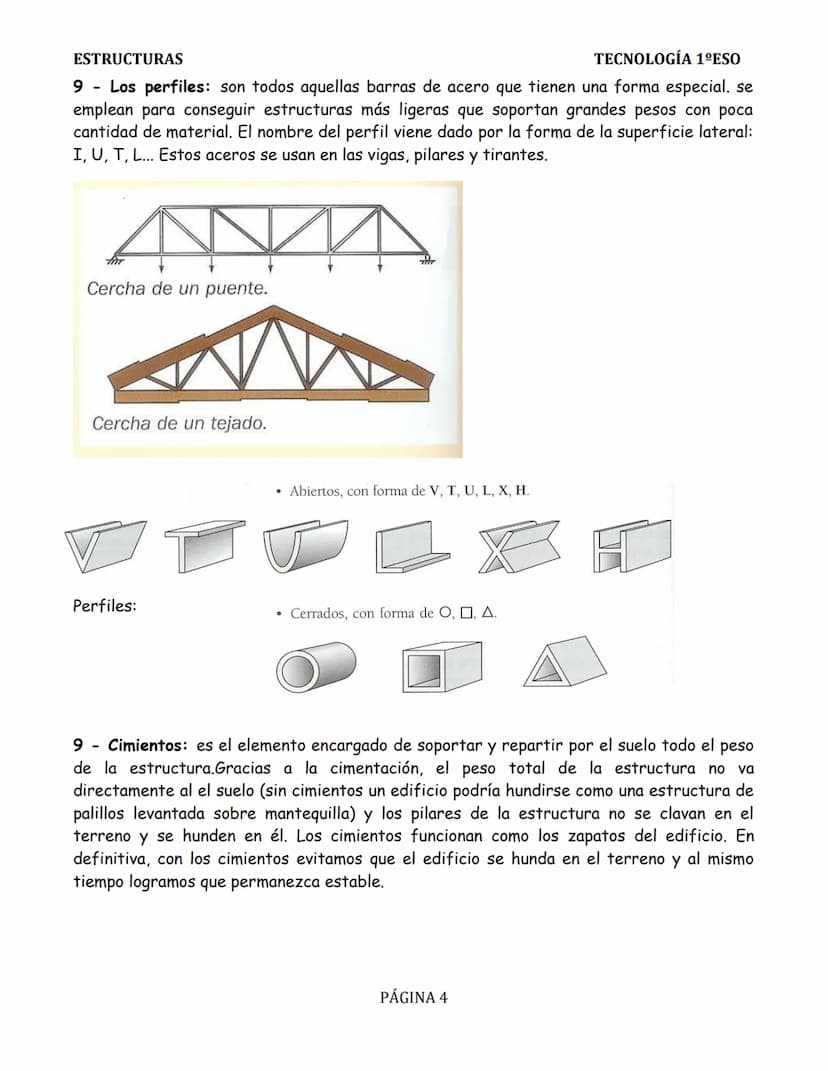

Los perfiles metálicos modernos han revolucionado la construcción, ofreciendo mayor resistencia con menos peso. Estos elementos, disponibles en diversas formas $I, U, T, L$, permiten diseñar estructuras más ligeras y resistentes.

Cimentación y Estabilidad Estructural

La cimentación es el elemento crucial que conecta la estructura con el terreno, distribuyendo el peso total y garantizando la estabilidad del conjunto. Este componente fundamental actúa como la interfaz entre la construcción y el suelo.

Destacado: Los cimientos son como los zapatos de un edificio: evitan que la estructura se hunda y garantizan su estabilidad a largo plazo.

La correcta selección y diseño de la cimentación depende de factores como el tipo de suelo, el peso de la estructura y las cargas que deberá soportar. Una cimentación adecuada es esencial para la durabilidad y seguridad de cualquier construcción.

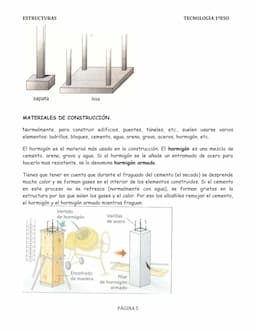

Materiales y Elementos Fundamentales en la Construcción

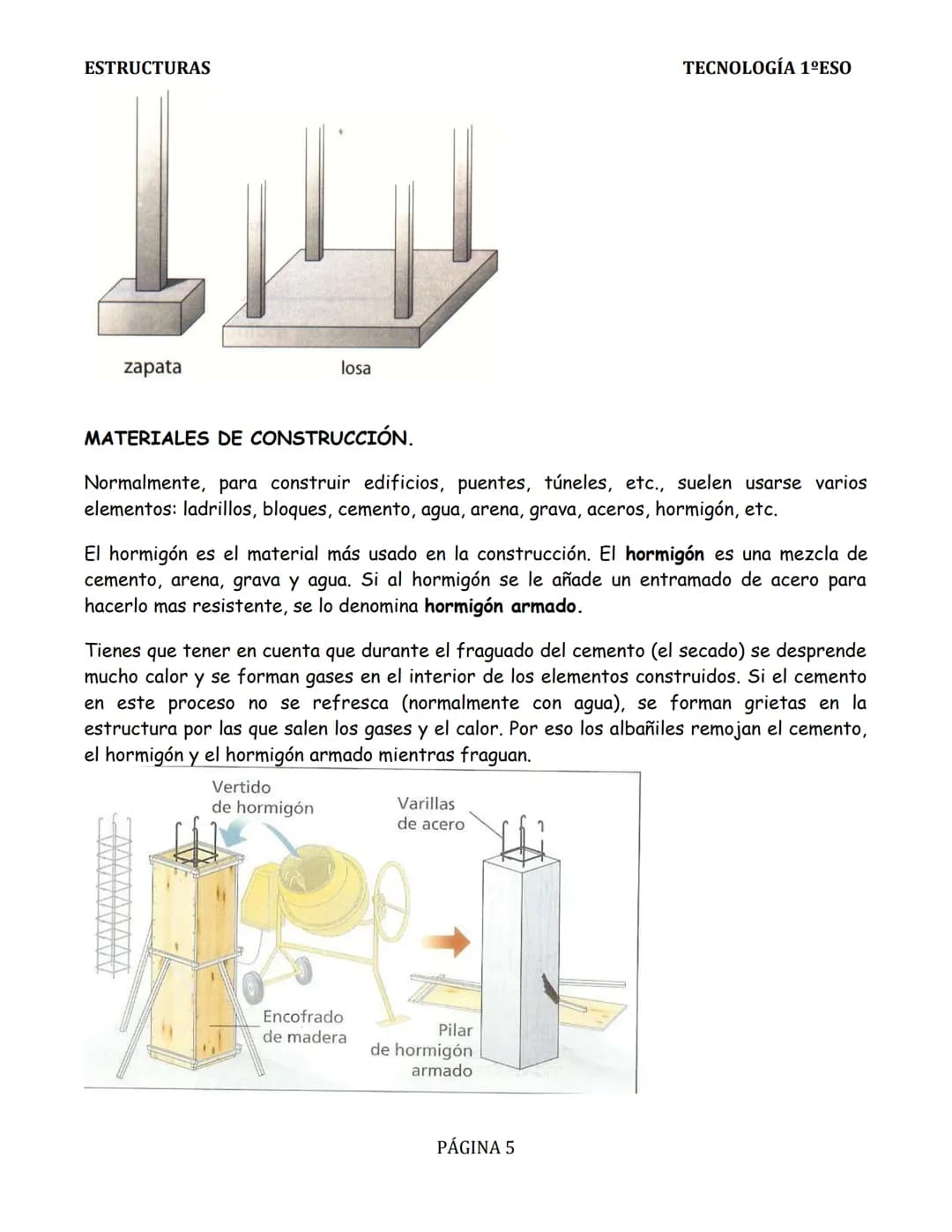

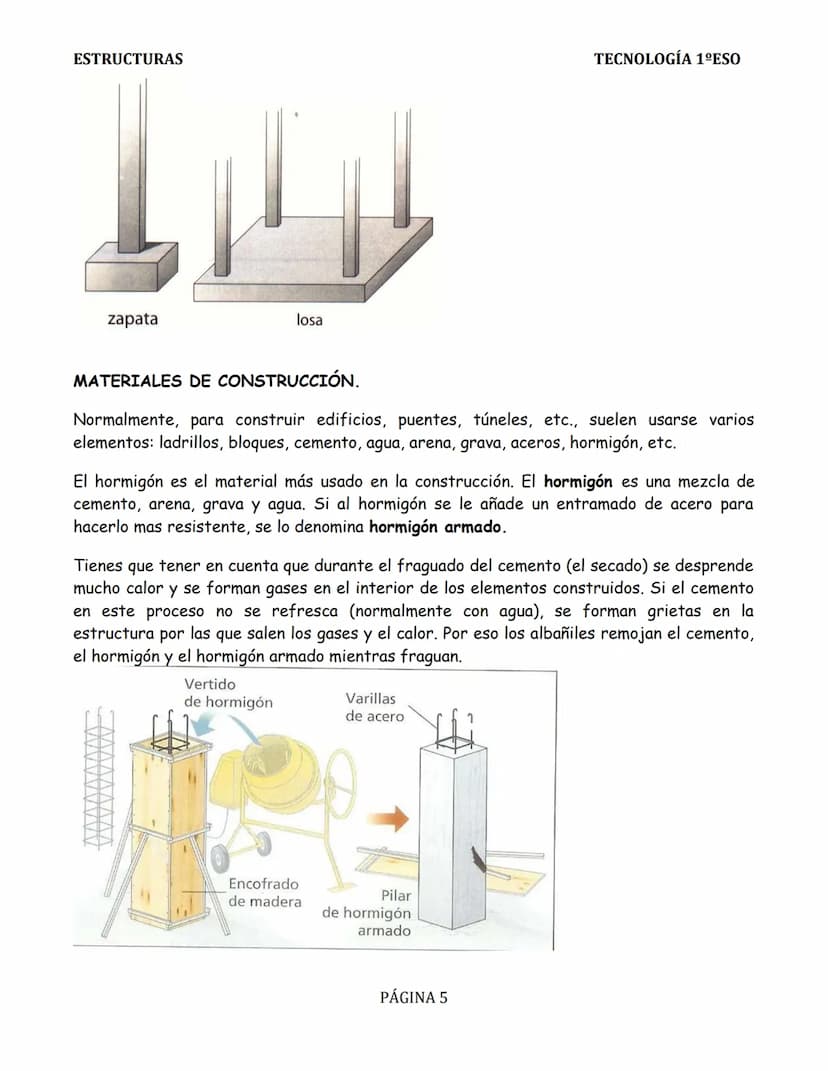

Las estructuras naturales y artificiales en tecnología requieren una cuidadosa selección de materiales para garantizar su estabilidad y durabilidad. El hormigón destaca como el material más utilizado en la construcción moderna, siendo una mezcla precisa de cemento, arena, grava y agua. Cuando se refuerza con un entramado de acero, se convierte en hormigón armado, multiplicando significativamente su resistencia.

Durante el proceso de fraguado del cemento, ocurren importantes reacciones químicas que generan calor y gases. Este proceso requiere un control minucioso de la temperatura mediante el rociado constante de agua, previniendo la formación de grietas que podrían comprometer la integridad estructural. Los profesionales de la construcción mantienen una supervisión constante durante esta fase crítica.

Las funciones y características de las estructuras en la construcción se evidencian en elementos como zapatas, losas y pilares. Cada componente cumple un papel específico en la distribución de cargas y la estabilidad general de la edificación. Los materiales se seleccionan según sus propiedades específicas y su capacidad para resistir las fuerzas a las que estarán sometidos.

Definición: El hormigón armado es una combinación de hormigón y acero que aprovecha las mejores propiedades de ambos materiales: la resistencia a la compresión del hormigón y la resistencia a la tracción del acero.

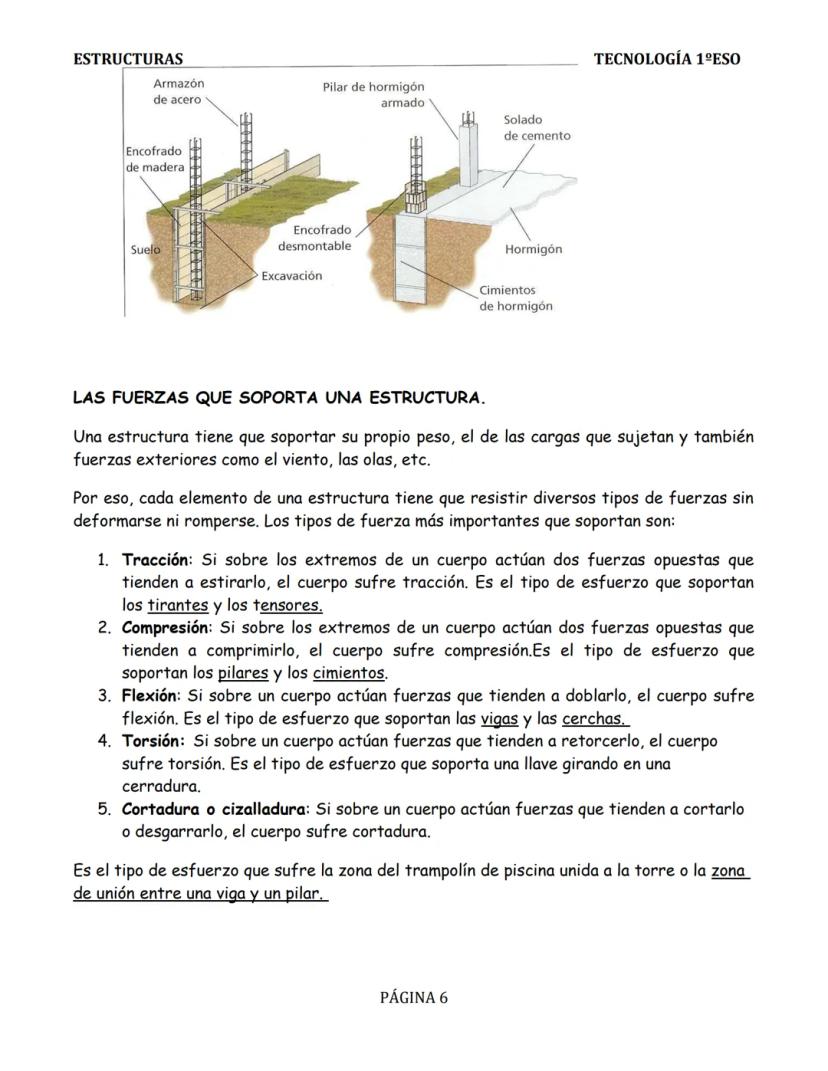

Fuerzas y Resistencia Estructural

Los elementos estructurales en puentes y edificios están sometidos constantemente a diferentes tipos de fuerzas que deben soportar sin deformarse ni colapsar. Estas fuerzas incluyen no solo el peso propio de la estructura y sus cargas, sino también factores externos como el viento y, en algunos casos, movimientos sísmicos.

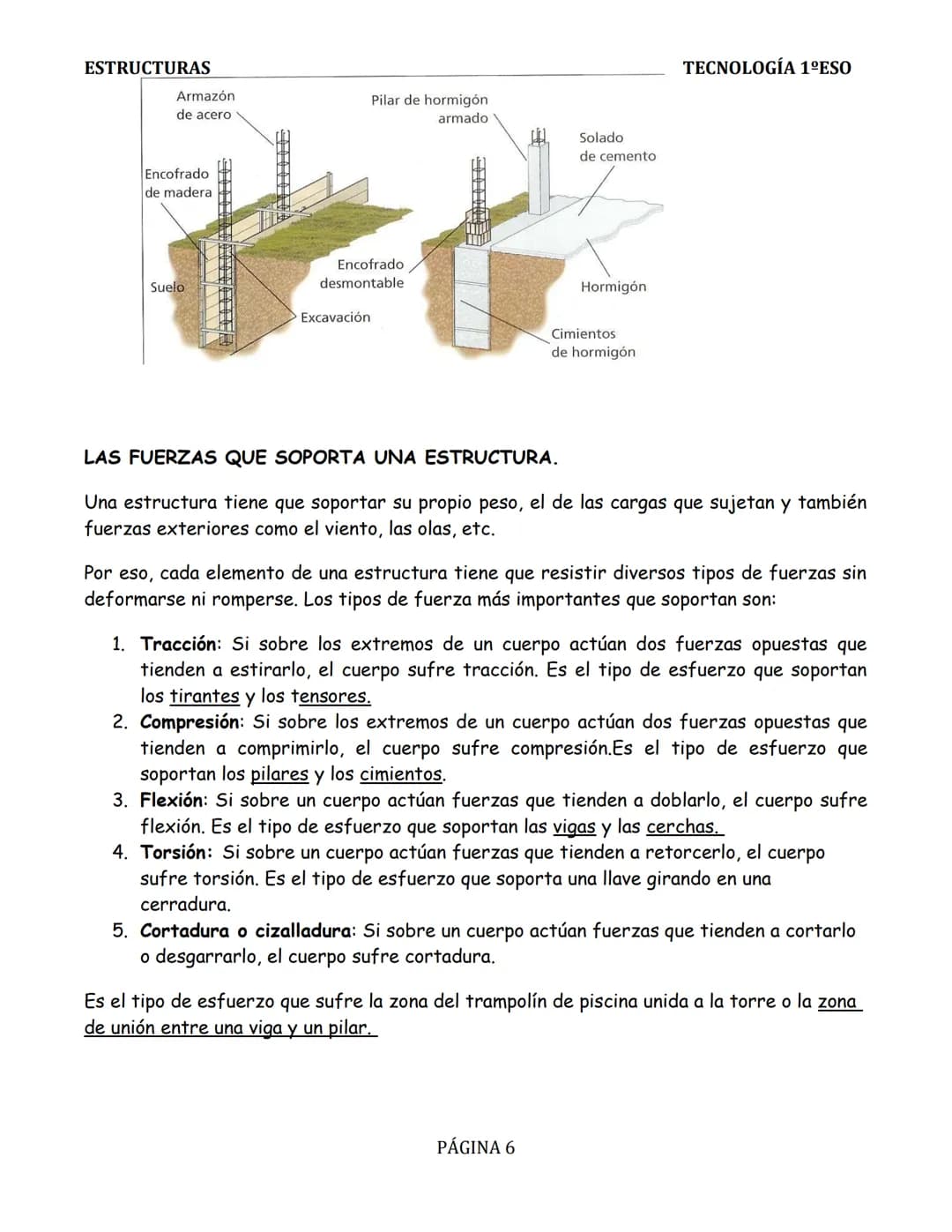

Las estructuras experimentan cinco tipos principales de esfuerzos: tracción, compresión, flexión, torsión y cortadura. Los tirantes y tensores soportan principalmente tracción, mientras que los pilares y cimientos resisten compresión. Las vigas y cerchas están diseñadas para manejar la flexión, y elementos como las uniones entre vigas y pilares deben resistir fuerzas de cortadura.

La distribución adecuada de estos esfuerzos es fundamental para la estabilidad estructural. Por ejemplo, en un puente, los cables superiores trabajan a tracción mientras que los pilares soportan compresión, creando un sistema equilibrado de fuerzas.

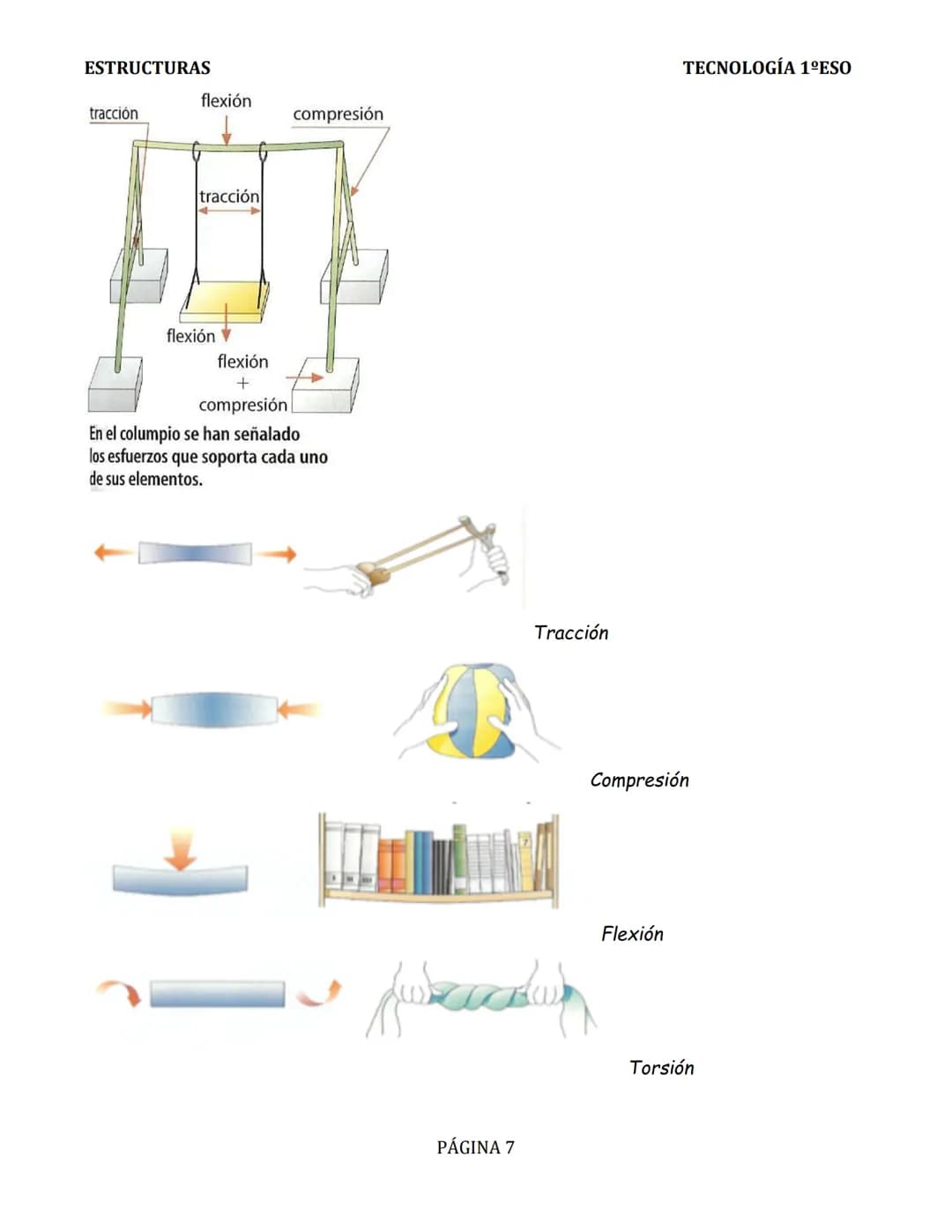

Ejemplo: En un columpio, los cables superiores trabajan a tracción, mientras que los postes verticales soportan compresión. El asiento experimenta flexión debido al peso del usuario.

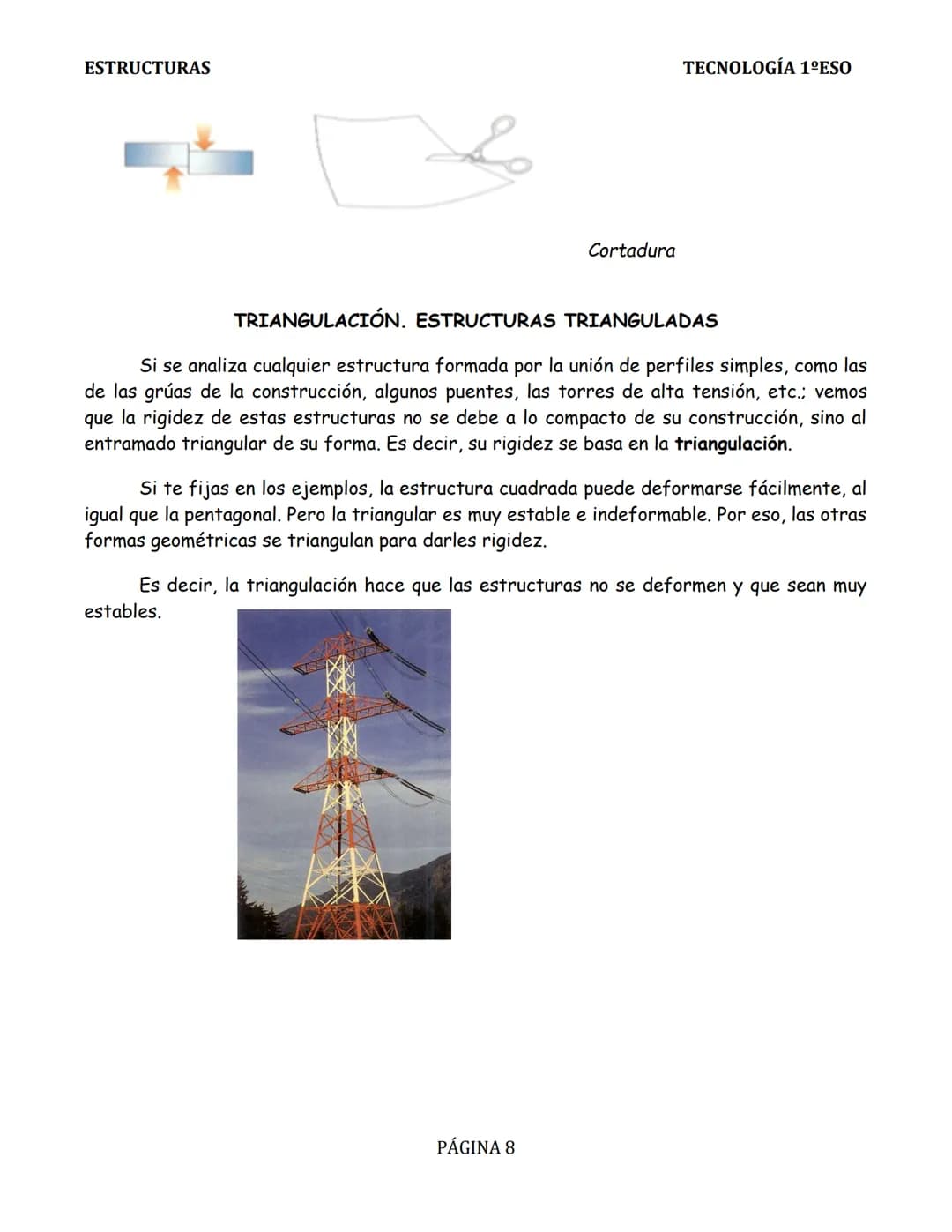

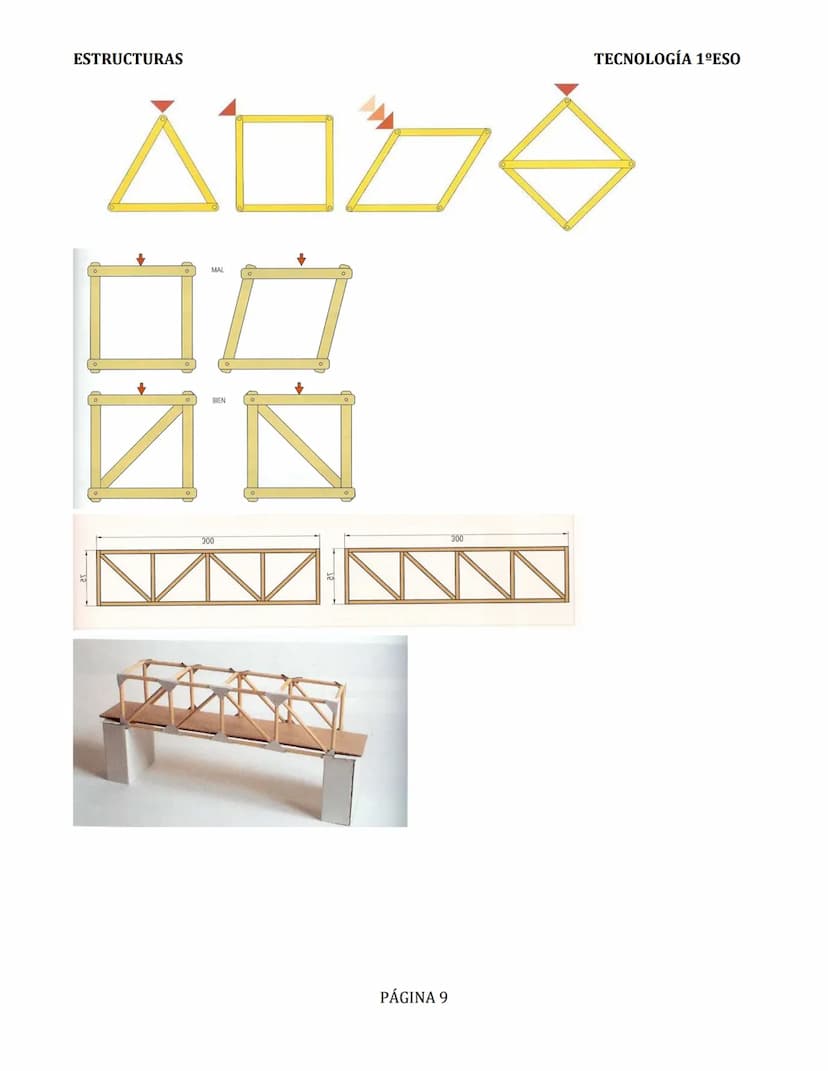

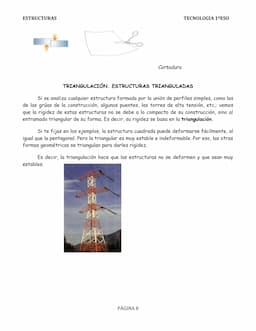

Principios de Triangulación Estructural

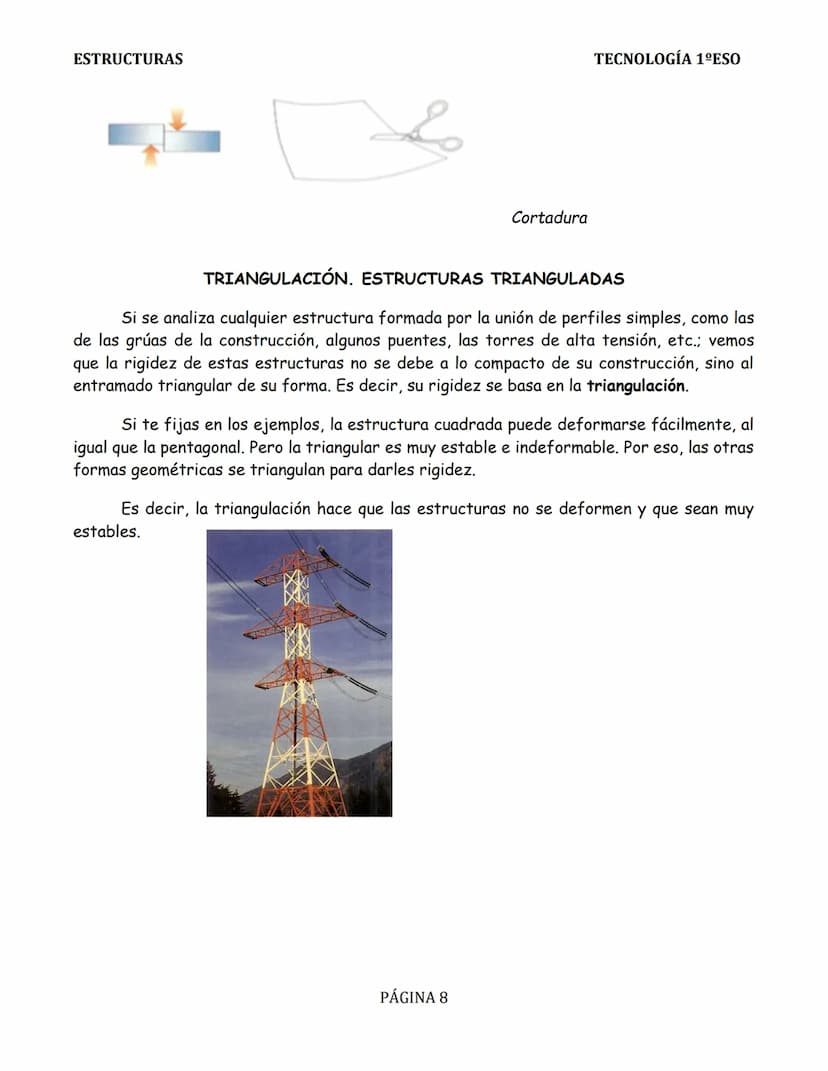

La triangulación representa un principio fundamental en el diseño de estructuras eficientes. Este concepto se aplica extensivamente en construcciones como grúas, puentes y torres de alta tensión, donde la estabilidad no depende de la masa de los materiales sino de la disposición geométrica de los elementos.

Las estructuras trianguladas destacan por su excepcional rigidez y resistencia a la deformación. A diferencia de las formas cuadradas o pentagonales, que pueden deformarse fácilmente bajo carga, los triángulos mantienen su forma debido a su geometría inherentemente estable. Esta característica hace que la triangulación sea esencial en el diseño de estructuras ligeras pero resistentes.

La implementación práctica de la triangulación se observa en numerosas estructuras modernas, donde se utilizan elementos diagonales para convertir formas potencialmente inestables en configuraciones rígidas y seguras.

Destacado: La triangulación es un método fundamental para crear estructuras estables y resistentes utilizando la menor cantidad posible de material.

Aplicaciones Prácticas en Construcción

La aplicación correcta de principios estructurales requiere un entendimiento profundo de cómo interactúan los diferentes elementos constructivos. En edificaciones modernas, la combinación de materiales resistentes con diseños triangulados permite crear estructuras más eficientes y económicas.

Los sistemas constructivos actuales integran tecnologías avanzadas con principios fundamentales de ingeniería. La selección de materiales y técnicas de construcción debe considerar tanto las cargas estructurales como los factores ambientales y económicos.

La innovación en el diseño estructural continúa evolucionando, incorporando nuevos materiales y métodos constructivos que mejoran la eficiencia y sostenibilidad de las edificaciones modernas.

Vocabulario: Los elementos estructurales principales incluyen cimientos, pilares, vigas, cerchas y tensores, cada uno diseñado para resistir tipos específicos de esfuerzos.

Fundamentos de Estructuras en Tecnología y Construcción

Las estructuras naturales y artificiales en tecnología son elementos fundamentales que nos rodean en la vida cotidiana. El cuerpo humano representa un ejemplo perfecto de estructura natural, donde cada componente cumple una función específica para mantener la estabilidad y permitir el movimiento. Las estructuras pueden clasificarse en naturales, como los árboles o esqueletos, y artificiales, como puentes o edificios.

Las funciones y características de las estructuras en la construcción incluyen tres aspectos fundamentales: soportar cargas, mantener su forma y proteger elementos delicados. Las cargas pueden ser fijas $como el peso propio de la estructura$ o variables $como el viento o el tráfico en un puente$. La conservación de la forma es crucial para garantizar la estabilidad y seguridad de la estructura.

Definición: Las cargas estructurales son fuerzas que actúan sobre una estructura y pueden ser fijas $permanentes$ o variables $temporales$. Las fijas incluyen el peso propio de la estructura, mientras que las variables pueden ser el viento, la lluvia o el tráfico.

Los elementos estructurales en puentes y edificios comprenden componentes esenciales como pilares, vigas y tirantes. Cada elemento cumple una función específica: los pilares soportan cargas verticales, las vigas distribuyen cargas horizontales y los tirantes proporcionan estabilidad en estructuras suspendidas.

Materiales y Técnicas de Construcción Estructural

El hormigón representa uno de los materiales más versátiles en la construcción moderna. Este compuesto, formado por cemento, agua, arena y grava, ofrece una resistencia excepcional a la compresión. Sin embargo, su capacidad para resistir la tracción es limitada, lo que llevó al desarrollo del hormigón armado.

Ejemplo: En la construcción de un edificio, los cimientos son la primera estructura en construirse. Actúan como base fundamental distribuyendo el peso total del edificio al terreno. Sin cimientos adecuados, un edificio podría hundirse o inclinarse.

Los perfiles de acero constituyen otro elemento crucial en la construcción moderna. Estos elementos prefabricados se utilizan para crear estructuras resistentes y ligeras. Los tipos más comunes incluyen perfiles en I, en H y en L, cada uno diseñado para responder a diferentes necesidades estructurales.

Destacado: El hormigón armado combina las mejores propiedades del hormigón y el acero: la resistencia a la compresión del hormigón y la resistencia a la tracción del acero, creando un material compuesto ideal para la construcción.

La elección de materiales y técnicas constructivas depende de múltiples factores, incluyendo la función de la estructura, las condiciones ambientales y los requisitos de carga. La comprensión de estos elementos permite diseñar estructuras más seguras y eficientes.
