Introducción y Conceptos de la Electrónica Digital

Introducción a la Electrónica Digital

Vivimos en plena revolución digital y probablemente ni te das cuenta. Tu música favorita ya no necesita un CD físico, las fotos se guardan en tu móvil en lugar de revelarlas en papel, y Netflix ha sustituido a los videoclubes. Todo esto es posible gracias a que la información se ha vuelto digital.

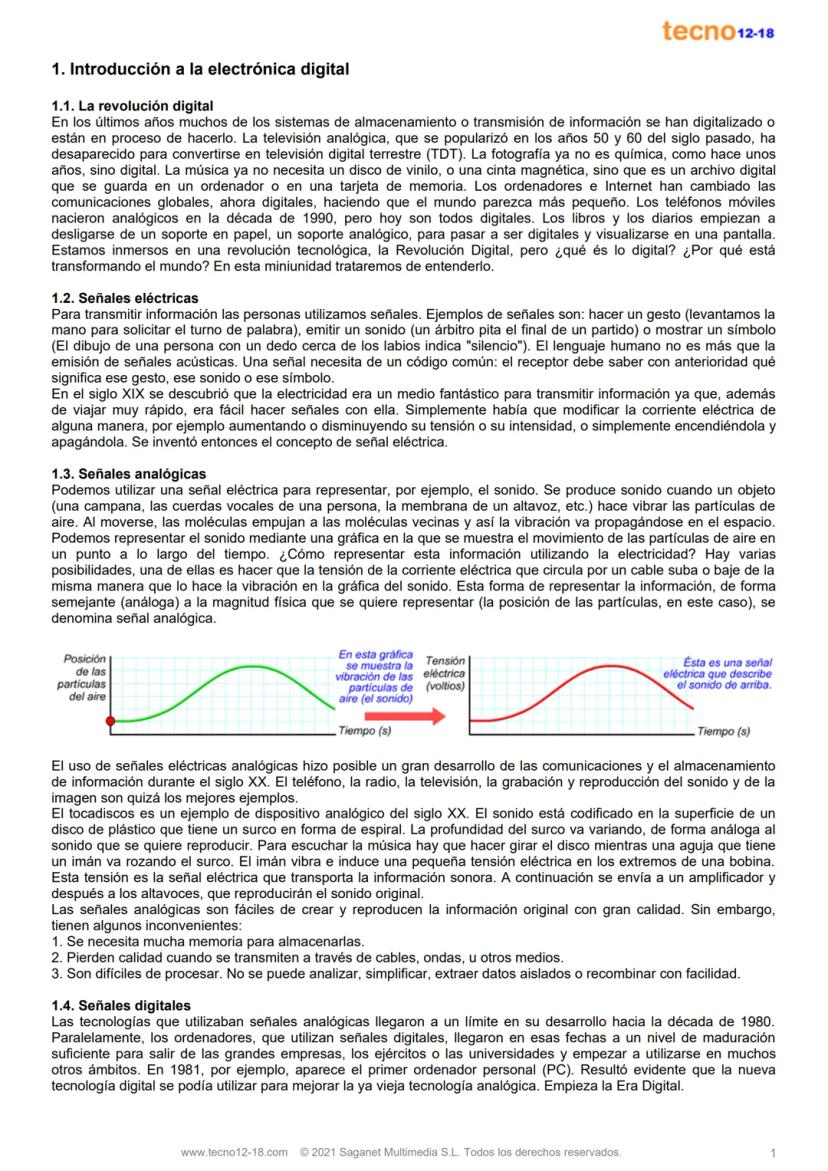

Las señales eléctricas son la base de todo. Desde el siglo XIX sabemos que la electricidad es perfecta para transmitir información rápidamente, simplemente modificando la corriente de diferentes maneras.

Las señales analógicas funcionan como una montaña rusa: suben y bajan de forma continua, imitando exactamente el sonido o la imagen original. Un tocadiscos es el ejemplo perfecto: el surco del vinilo varía su profundidad siguiendo las ondas sonoras.

¿Sabías que? Los tocadiscos fueron el Netflix de los años 70, pero tenían un problema: cada vez que escuchabas una canción, el disco perdía un poquito de calidad.

Aunque las señales analógicas tienen buena calidad, tienen tres problemas gordos: ocupan muchísima memoria, pierden calidad cuando viajan por cables, y son muy difíciles de modificar o mejorar.

De Analógico a Digital

"Digital" simplemente significa "hecho de números" (viene de "dígito"). Mientras que las señales analógicas son como una línea curva perfecta, las señales digitales son como una escalera: solo pueden tomar valores específicos, nada de puntos intermedios.

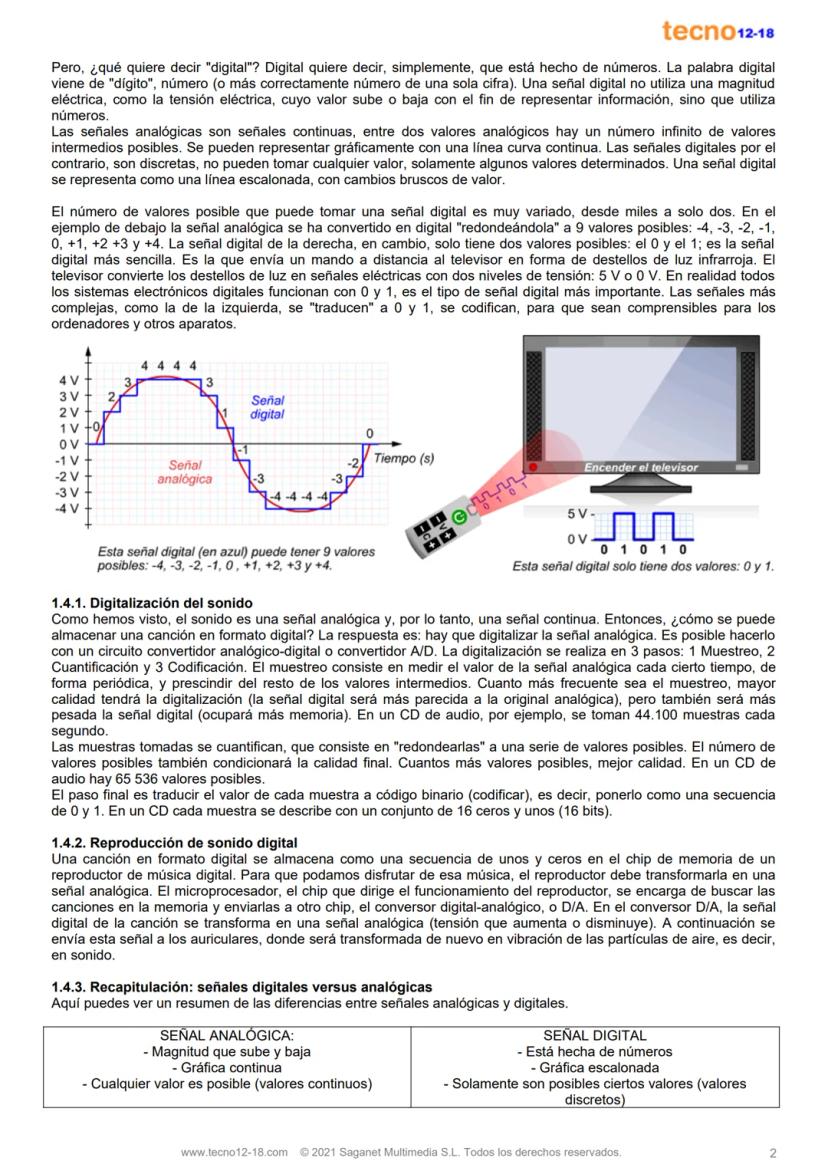

La magia ocurre cuando convertimos sonido analógico en digital a través de tres pasos: muestreo (tomar "fotos" del sonido 44.100 veces por segundo), cuantificación (redondear esos valores), y codificación (convertir todo a ceros y unos).

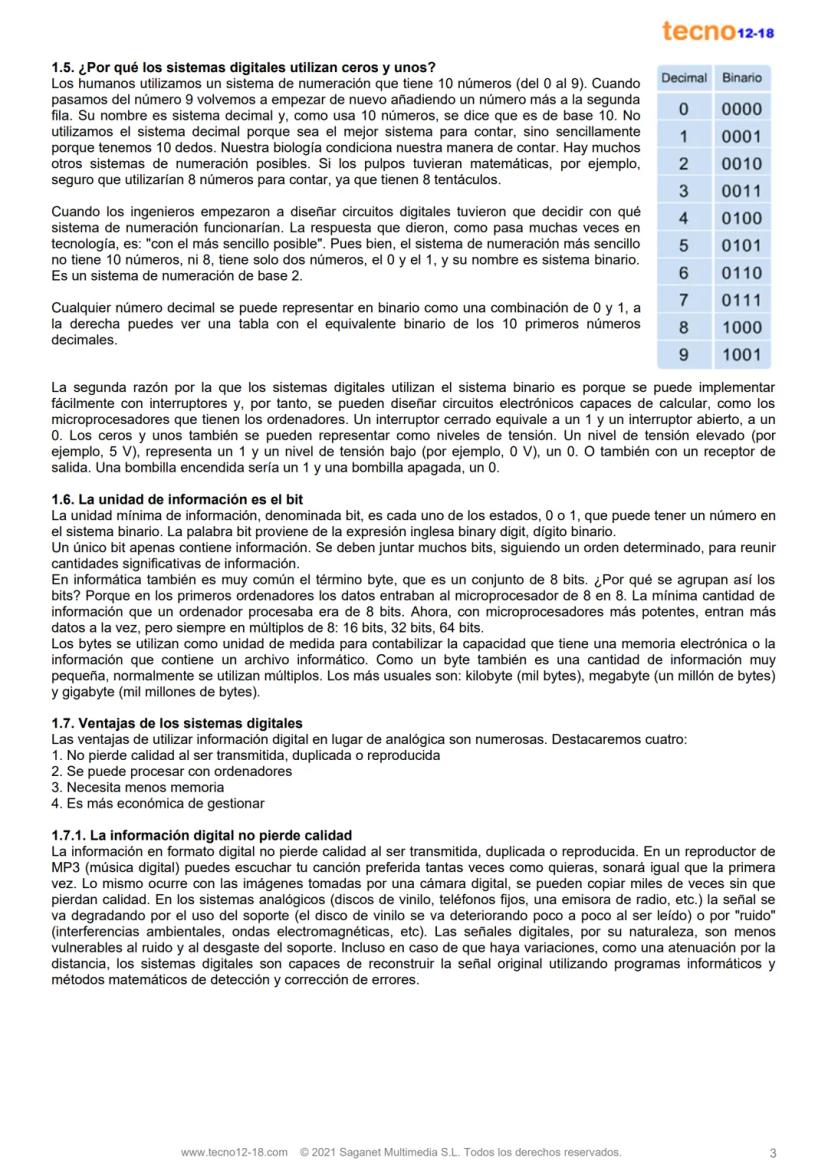

¿Por qué usamos solo 0 y 1? Porque es el sistema más simple posible. Los ingenieros siempre buscan la solución más elegante, y resulta que solo necesitas dos estados: encendido (1) y apagado (0), como un interruptor.

Dato curioso: Si los pulpos hubieran inventado las matemáticas, probablemente usarían 8 números en lugar de 10, porque tienen 8 tentáculos.

Un bit es cada 0 o 1 individual, y un byte son 8 bits juntos. Tu móvil probablemente tenga 128 GB (gigabytes) de memoria, que son unos 128.000 millones de bytes. ¡Una barbaridad de ceros y unos!

Ventajas de lo Digital

Lo digital tiene cuatro superpoderes que lo hacen imbatible frente a lo analógico.

Primer superpoder: calidad eterna. Puedes escuchar tu canción favorita en Spotify mil veces y sonará exactamente igual que la primera. Con un vinilo, cada reproducción lo deteriora un poco más.

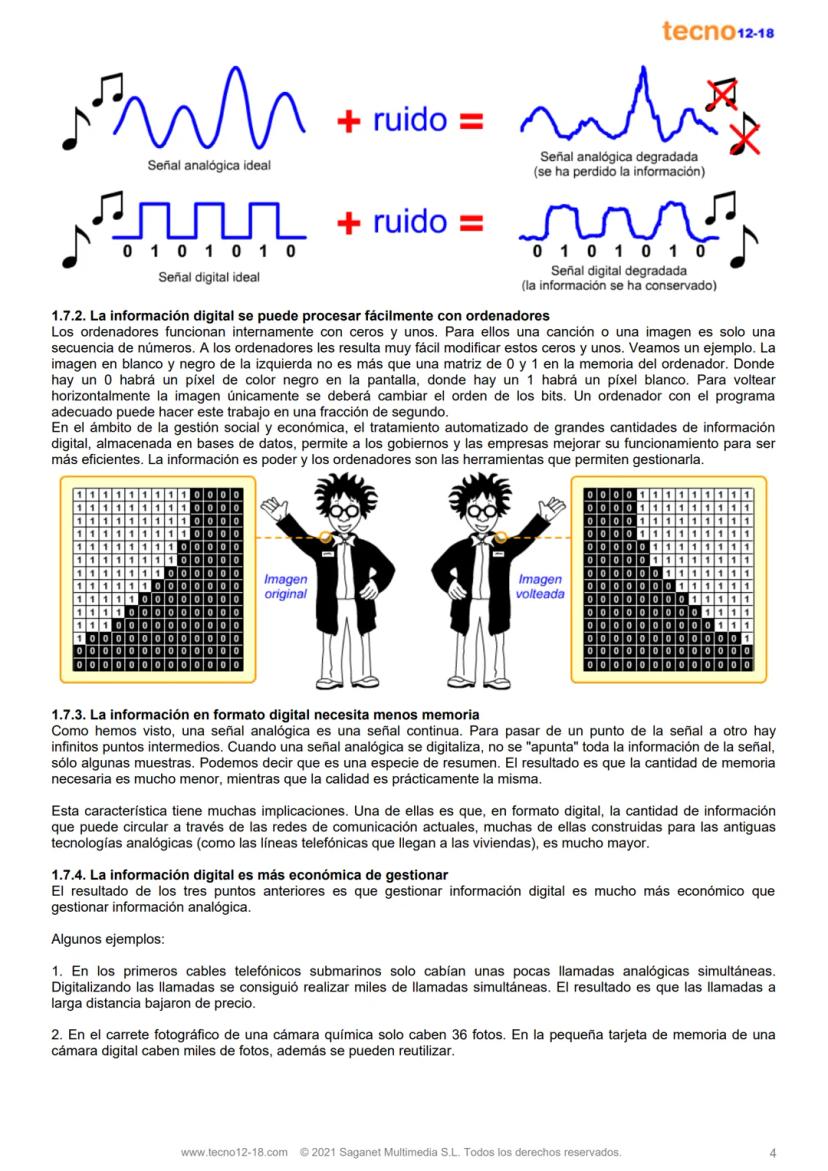

Segundo superpoder: los ordenadores lo entienden perfectamente. Para un ordenador, una foto no es más que una matriz de números. Cambiar esos números le permite aplicar filtros, rotar imágenes o crear memes en segundos.

Truco mental: Imagina que una imagen en blanco y negro es como un tablero de ajedrez gigante donde cada casilla es un 0 (negro) o un 1 (blanco). El ordenador solo necesita reorganizar esos números para voltear la imagen.

Tercer superpoder: ocupa menos espacio. Como solo guardamos "muestras" del sonido original en lugar de toda la información, necesitamos mucha menos memoria. Es como hacer un resumen inteligente que mantiene toda la calidad importante.

Cuarto superpoder: más barato de gestionar. Los primeros cables submarinos solo permitían unas pocas llamadas simultáneas. Al digitalizar las llamadas, ahora pasan miles a la vez por el mismo cable, abaratando las comunicaciones internacionales.

Puertas Lógicas - Los Ladrillos de la Tecnología

Las puertas lógicas son los componentes básicos que hacen funcionar todos los dispositivos digitales. Son como interruptores súper inteligentes que toman decisiones basándose en las señales que reciben.

Cada puerta tiene una o más entradas (donde llega la información) y una salida (donde sale el resultado). Su comportamiento se describe con una tabla de la verdad, que es como el manual de instrucciones de cada puerta.

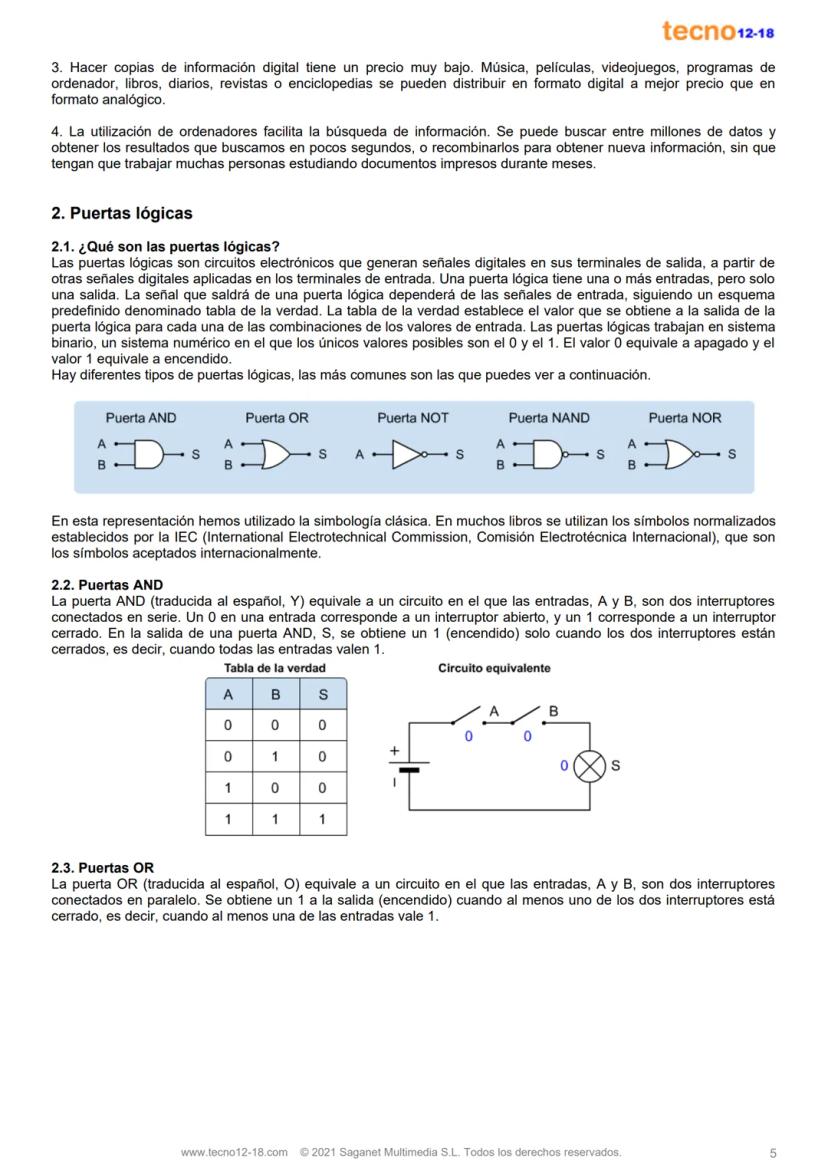

Puerta AND (Y): Solo da un 1 cuando TODAS las entradas son 1. Es como dos interruptores en serie: ambos deben estar cerrados para que se encienda la bombilla.

Puerta OR (O): Da un 1 cuando AL MENOS una entrada es 1. Es como dos interruptores en paralelo: basta con que uno esté cerrado.

Puerta NOT (NO): Es un rebelde que hace lo contrario. Si entra un 0, sale un 1, y viceversa.

Analogía útil: Piensa en las puertas lógicas como guardias de seguridad muy estrictos que siguen reglas específicas para decidir quién puede pasar.

Puertas NAND y NOR son versiones "rebeldes" de AND y OR: hacen exactamente lo contrario de lo que harían sus versiones normales.

Aplicaciones Reales de las Puertas Lógicas

Las puertas lógicas no son solo teoría aburrida, están en todos lados haciendo tu vida más segura y cómoda.

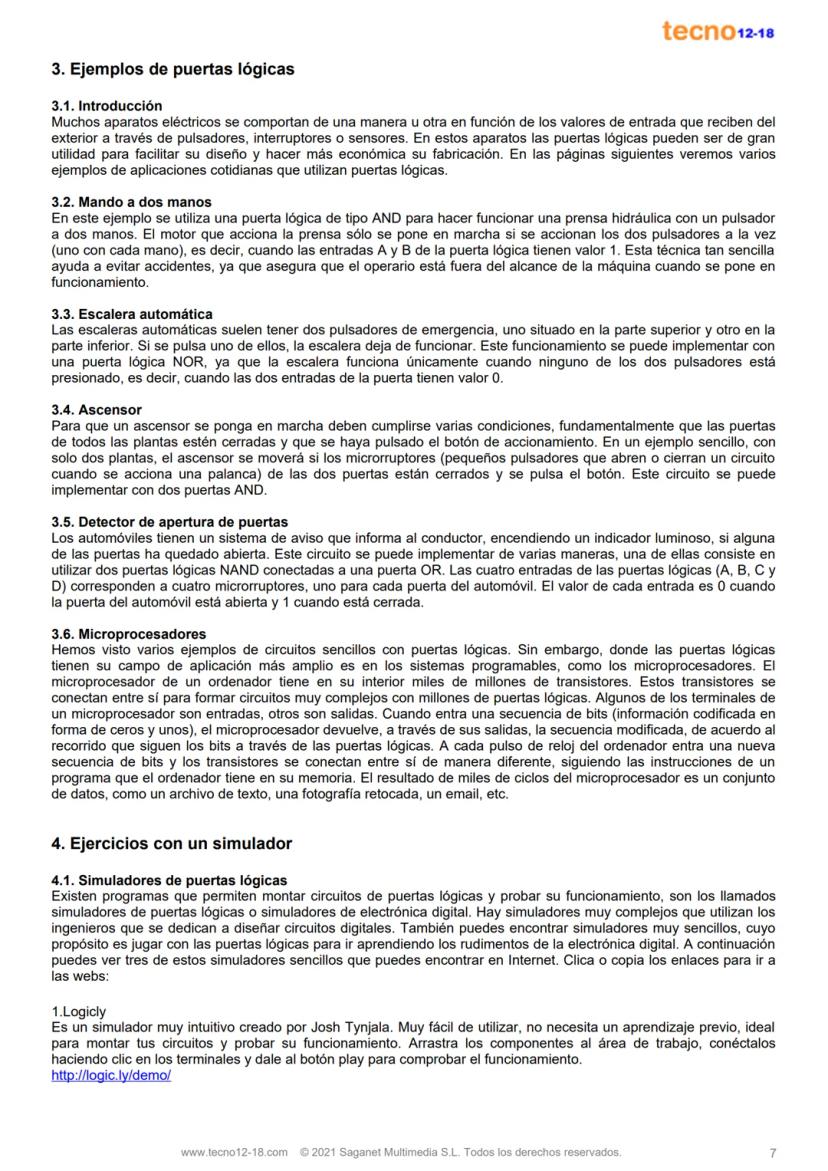

Mando a dos manos: Las prensas industriales usan una puerta AND para funcionar solo cuando el operario presiona dos botones simultáneamente (uno con cada mano). Así aseguran que sus manos están lejos del peligro.

Escaleras automáticas: Usan puertas NOR conectadas a botones de emergencia. La escalera funciona solo cuando NINGÚN botón está presionado. Si alguien pulsa emergencia, ¡para inmediatamente!

Detector de puertas abiertas en coches: Ese molesto pitido cuando dejas una puerta abierta funciona con una combinación de puertas lógicas conectadas a sensores en cada puerta.

Realidad impresionante: El microprocesador de tu móvil contiene miles de millones de transistores organizados en millones de puertas lógicas trabajando juntas.

Microprocesadores: Son el ejemplo más impresionante. Cada vez que tocas la pantalla de tu móvil, millones de puertas lógicas procesan esa información a través de circuitos súper complejos. En cada "latido" del procesador, entra información nueva y sale procesada según las instrucciones del programa que estés usando.

Todo lo que haces en tu dispositivo (enviar un WhatsApp, ver TikTok, jugar) son miles de ciclos de estas puertas lógicas trabajando en equipo.

Simuladores y Práctica

Los simuladores de puertas lógicas son como videojuegos educativos donde puedes experimentar con circuitos sin riesgo de electrocutarte o romper componentes caros.

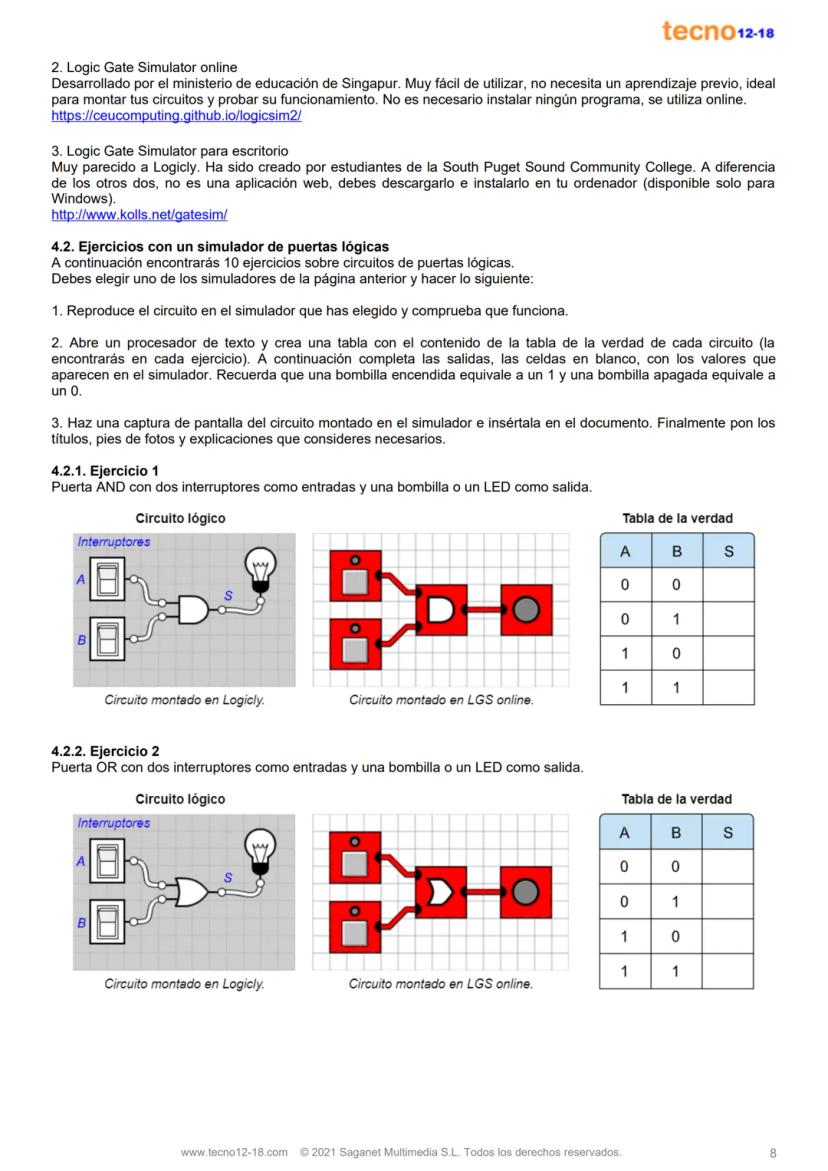

Hay tres simuladores geniales que puedes usar gratis: Logicly (súper intuitivo, solo arrastrar y conectar), Logic Gate Simulator online (creado por el ministerio de educación de Singapur), y Logic Gate Simulator para escritorio (más avanzado, requiere instalación).

Con estos simuladores puedes montar circuitos virtuales arrastrando puertas lógicas, conectándolas con cables virtuales, y probando cómo funcionan con interruptores y bombillas. Es como tener un laboratorio de electrónica en tu ordenador.

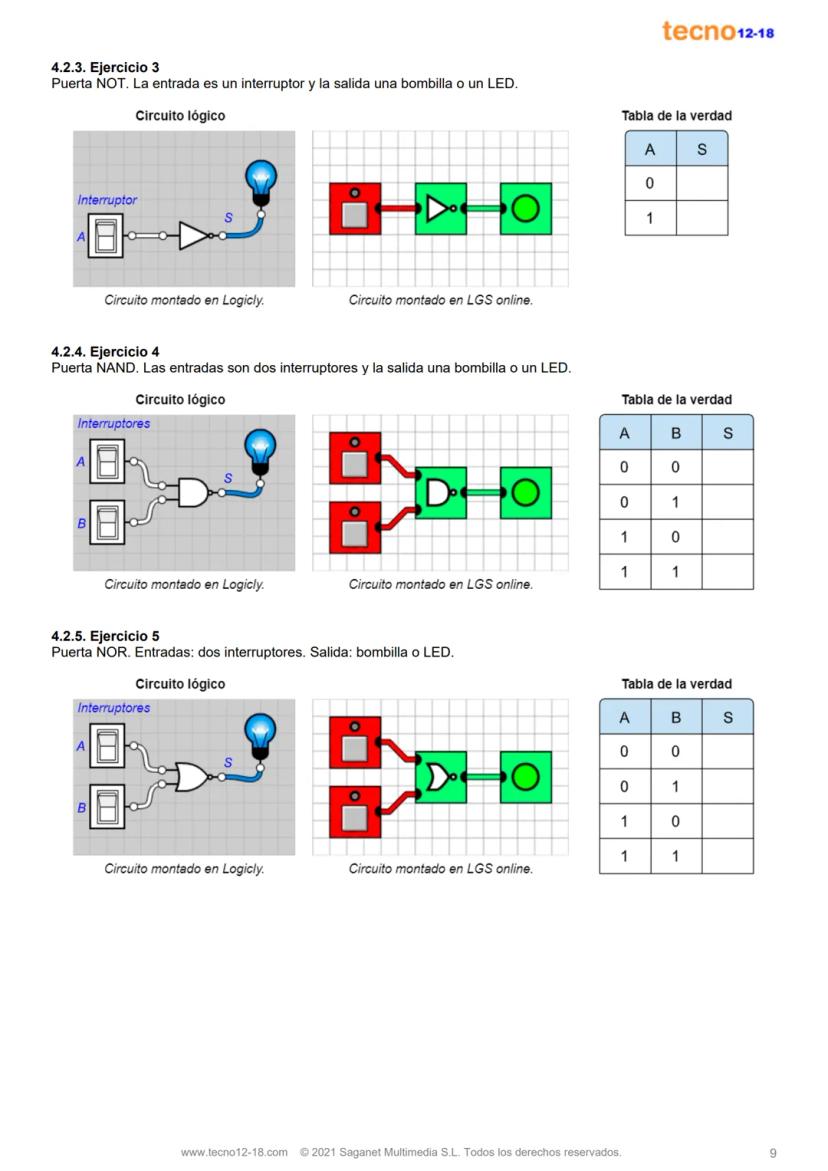

Los ejercicios típicos incluyen crear circuitos simples con cada tipo de puerta, conectar interruptores como entradas y bombillas como salidas, y comprobar que el comportamiento coincide con las tablas de la verdad.

Consejo pro: Empieza con circuitos sencillos de una sola puerta antes de aventurarte con combinaciones más complejas. ¡Es como aprender a andar antes de correr!

La práctica con simuladores te ayuda a entender cómo funcionan realmente los dispositivos que usas cada día. Desde el sistema de seguridad de tu coche hasta el procesador de tu ordenador, todo se basa en estos principios básicos que puedes experimentar desde casa.
