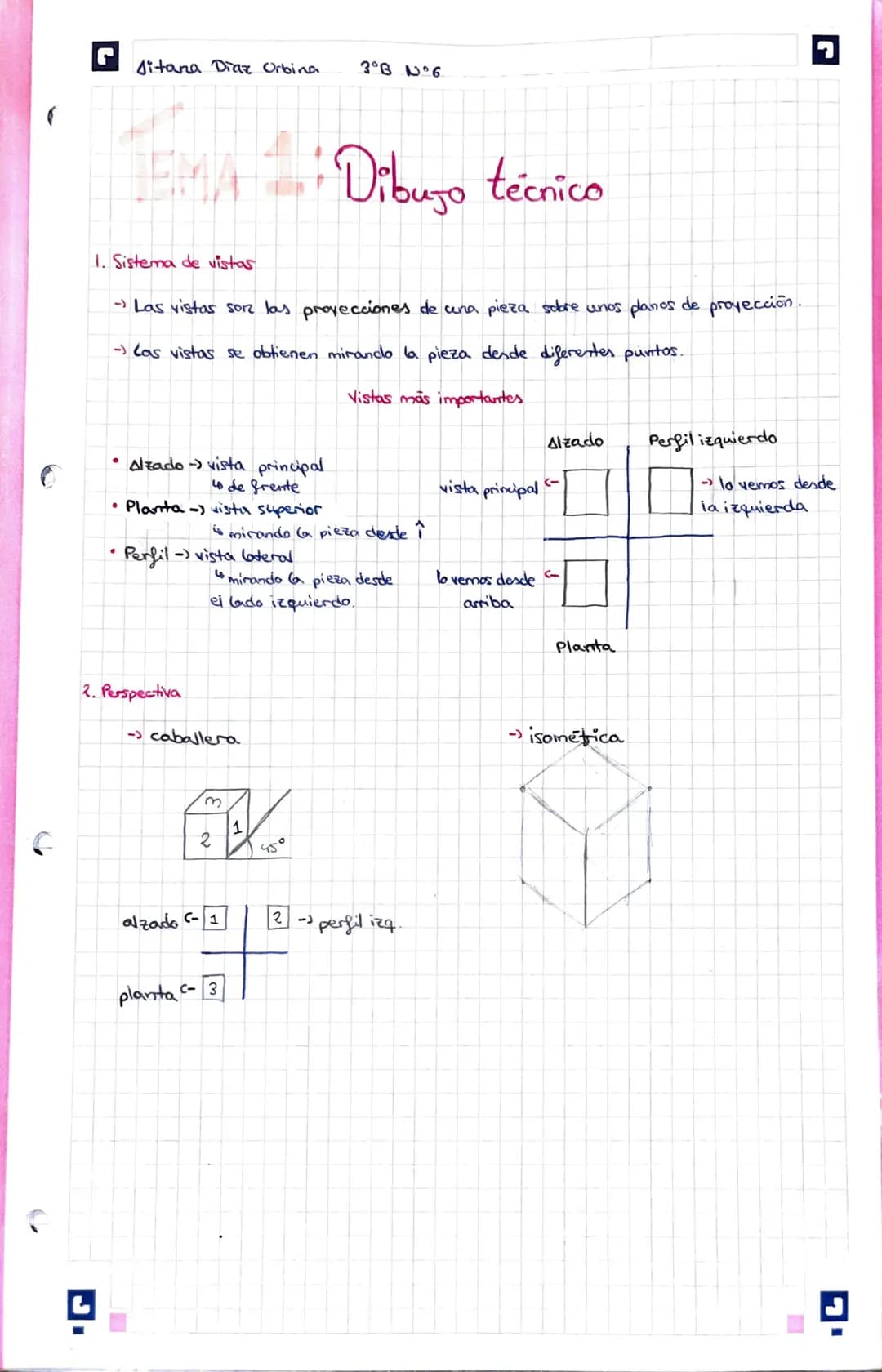

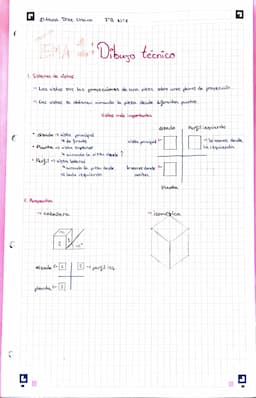

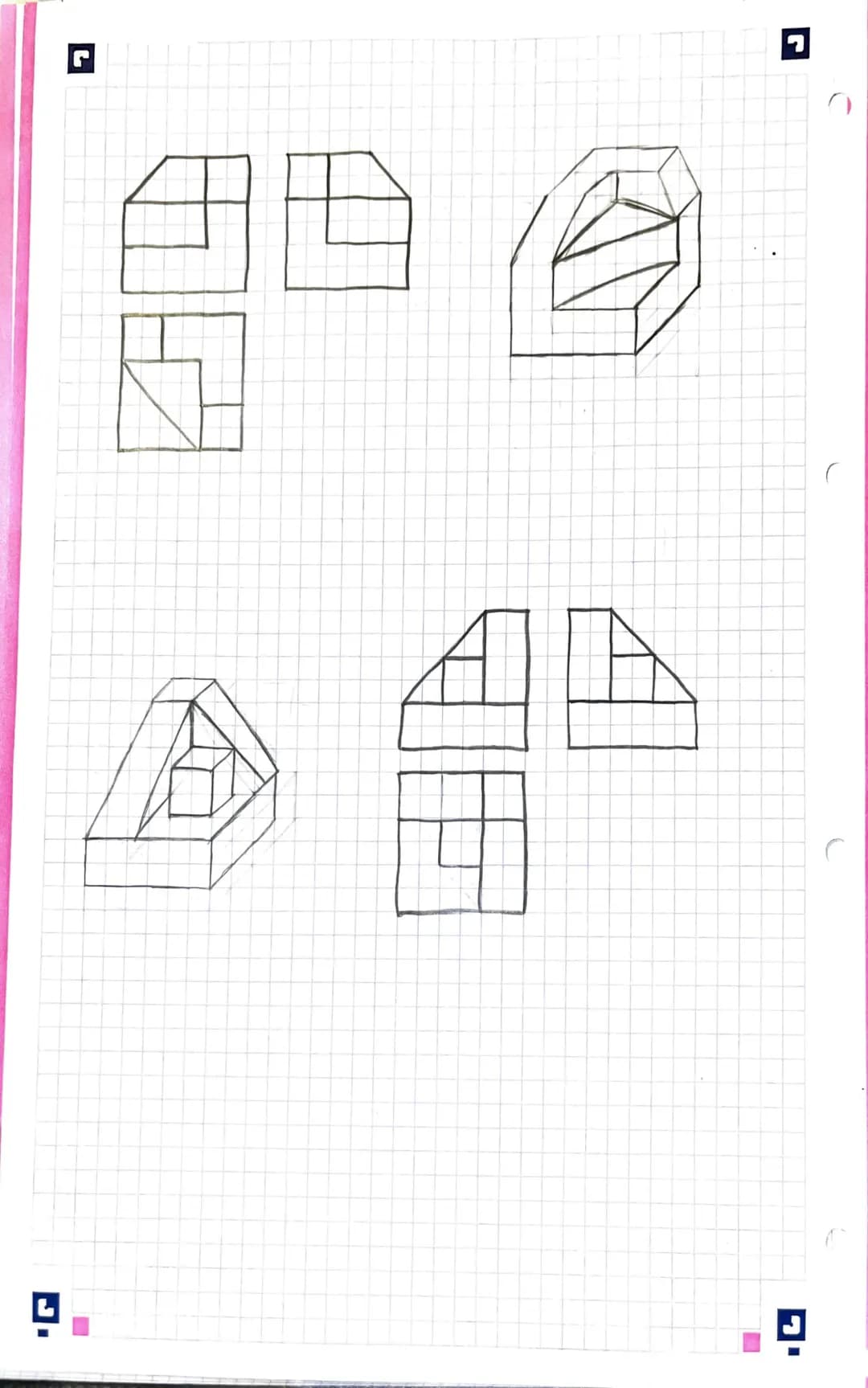

1. Sistema de vistas
- Las vistas son las proyecciones de una pieza sobre unos planos de proyección.
-) (as vistas se

Ver

Fundamentos del Sistema de Vistas en Dibujo Técnico

El sistema de vistas en dibujo técnico constituye un método fundamental para representar objetos tridimensionales en planos bidimensionales. Este sistema permite visualizar una pieza desde diferentes ángulos, proporcionando una comprensión completa de su forma y dimensiones.

La diferencia entre alzado, planta y perfil radica en la posición desde la cual se observa el objeto. El alzado representa la vista frontal y se considera la vista principal, mostrando la cara más representativa del objeto. La planta muestra la vista superior, como si miráramos el objeto desde arriba, revelando características como anchura y profundidad. El perfil ofrece la vista lateral, complementando la información sobre la profundidad y altura del objeto.

Definición: El sistema de vistas ortogonales es un método de representación que permite mostrar las características tridimensionales de un objeto mediante proyecciones bidimensionales normalizadas.

La perspectiva caballera en proyecciones permite representar objetos tridimensionales de manera que se puedan apreciar tres caras simultáneamente. Esta técnica resulta especialmente útil para visualizar piezas complejas y entender su volumetría de forma más intuitiva.

Ejemplo: En la representación de una caja rectangular:

  • Alzado: muestra el frente de la caja (altura x anchura)
  • Planta: muestra la vista superior (anchura x profundidad)
  • Perfil: muestra el lateral (profundidad x altura)
Sitana Diaz Orbing.
●

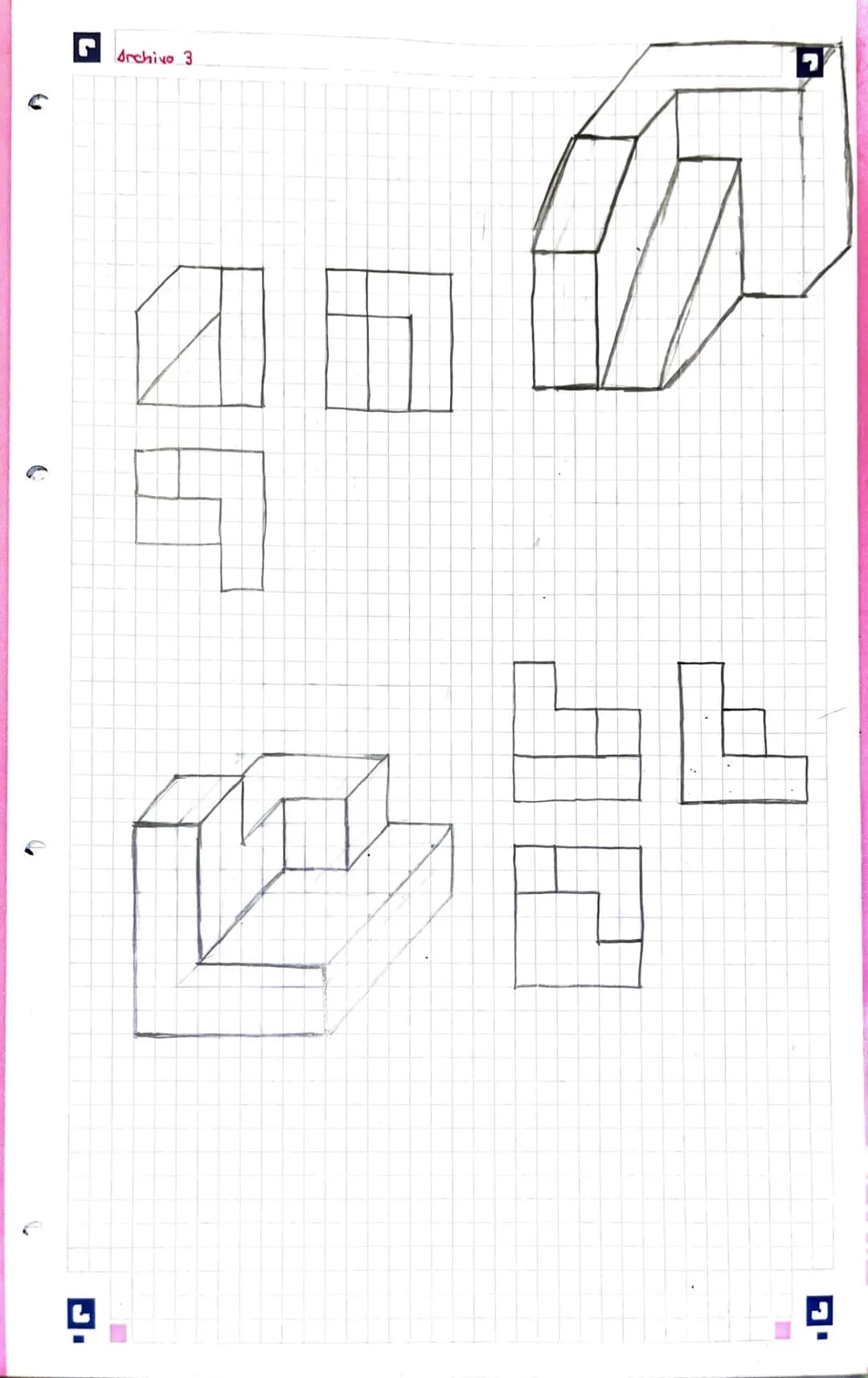

1. Sistema de vistas
- Las vistas son las proyecciones de una pieza sobre unos planos de proyección.
-) (as vistas se

Ver

Aplicaciones Prácticas del Sistema de Vistas

La implementación del sistema de vistas resulta esencial en diversos campos profesionales, desde la ingeniería hasta la arquitectura. Este método permite comunicar de manera precisa las características físicas de un objeto o estructura, facilitando su fabricación o construcción.

En el ámbito industrial, el sistema de vistas se utiliza para crear planos detallados de piezas mecánicas, donde la precisión en las medidas y la clara representación de cada detalle son cruciales. Los diseñadores y fabricantes dependen de estas representaciones para producir componentes exactos.

Destacado: La correcta interpretación de las vistas es fundamental para evitar errores en la fabricación y garantizar que las piezas se ajusten perfectamente en su ensamblaje final.

Sitana Diaz Orbing.
●

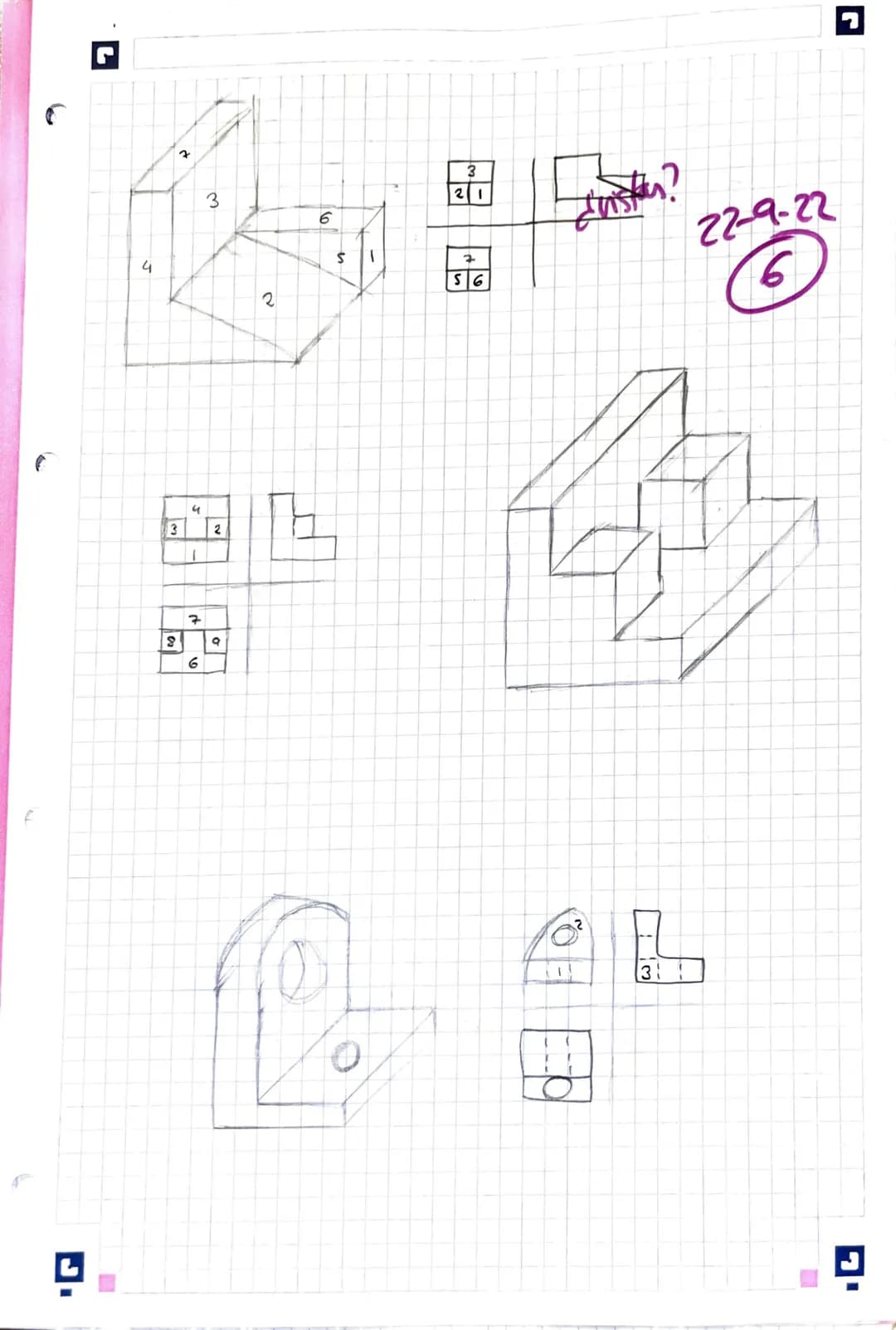

1. Sistema de vistas
- Las vistas son las proyecciones de una pieza sobre unos planos de proyección.
-) (as vistas se

Ver

Metodología de Representación

La representación de vistas sigue normas específicas que garantizan la uniformidad y comprensión universal de los dibujos técnicos. Cada vista debe mantener una relación coherente con las demás, respetando las proporciones y alineaciones.

El proceso de creación de vistas comienza con la identificación de la vista principal (alzado), seguida por la disposición de las vistas complementarias según el sistema europeo o americano de proyección. La elección del método dependerá de las normas locales y las preferencias del sector.

Vocabulario:

  • Proyección ortogonal: representación de un objeto mediante vistas perpendiculares entre sí
  • Líneas de referencia: líneas que relacionan elementos correspondientes entre diferentes vistas
Sitana Diaz Orbing.
●

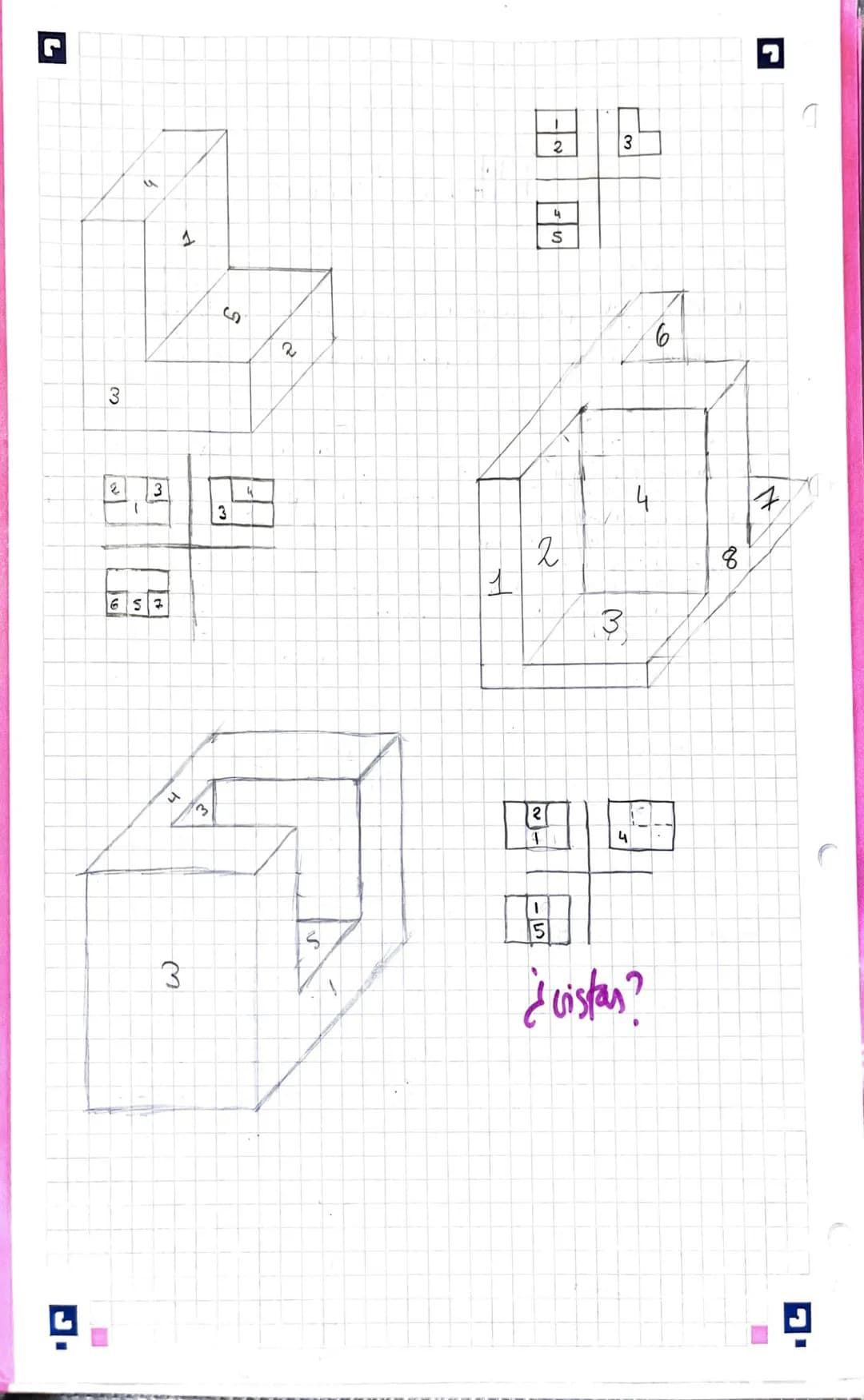

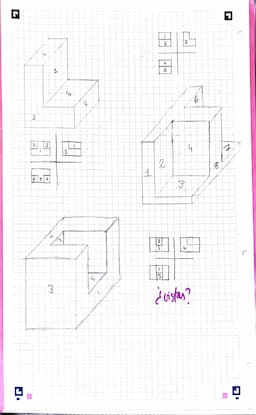

1. Sistema de vistas
- Las vistas son las proyecciones de una pieza sobre unos planos de proyección.
-) (as vistas se

Ver

Interpretación y Análisis de Vistas

La capacidad de interpretar correctamente las vistas de un objeto requiere práctica y comprensión de los principios básicos de la geometría descriptiva. Es fundamental entender cómo se relacionan las diferentes vistas entre sí y cómo representan las características tridimensionales del objeto.

El análisis de vistas implica la capacidad de visualizar mentalmente el objeto representado y comprender cómo cada línea y forma en una vista se corresponde con elementos en las otras vistas. Este proceso es esencial para detectar posibles errores o inconsistencias en la representación.

Destacado: La práctica regular en la interpretación de vistas mejora la capacidad de visualización espacial, una habilidad crucial en el dibujo técnico.

Sitana Diaz Orbing.
●

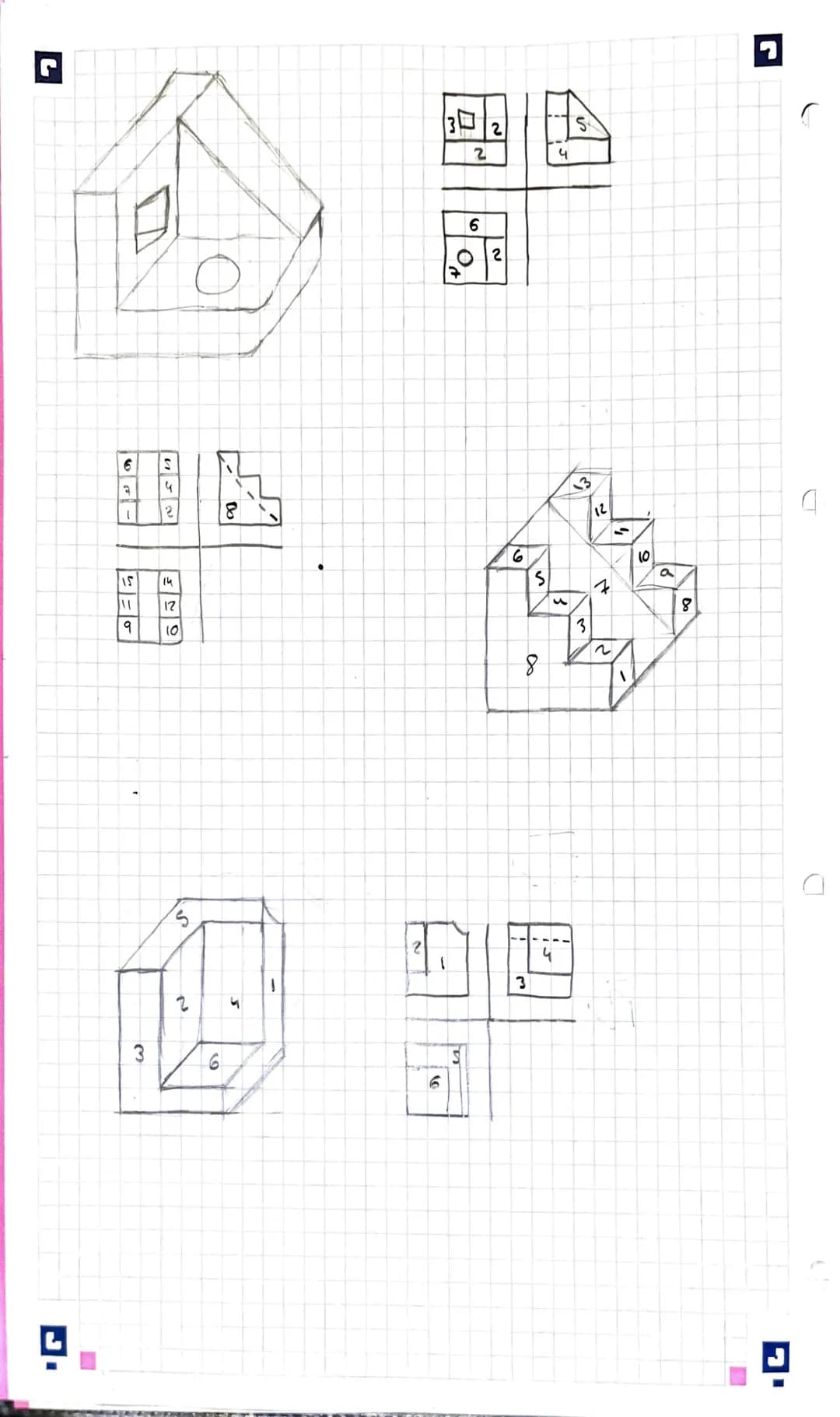

1. Sistema de vistas
- Las vistas son las proyecciones de una pieza sobre unos planos de proyección.
-) (as vistas se

Ver

Introducción al Sistema de Vistas en Dibujo Técnico

El sistema de vistas en dibujo técnico constituye un método fundamental para representar objetos tridimensionales en planos bidimensionales. Este sistema permite visualizar un objeto desde diferentes ángulos, proporcionando una comprensión completa de su forma y dimensiones. La representación se realiza mediante tres vistas principales: alzado, planta y perfil.

La diferencia entre alzado, planta y perfil radica en la perspectiva desde la cual se observa el objeto. El alzado muestra la vista frontal, siendo la más representativa del objeto. La planta representa la vista superior, esencial para comprender la distribución horizontal. El perfil, por su parte, muestra la vista lateral, complementando la información espacial del objeto.

Definición: El sistema de vistas ortogonales es un conjunto de proyecciones normalizadas que permiten representar objetos tridimensionales en un plano bidimensional siguiendo normas específicas de dibujo técnico.

La aplicación práctica de este sistema es fundamental en campos como la arquitectura, ingeniería y diseño industrial. Los profesionales utilizan estas representaciones para comunicar ideas de manera precisa y estandarizada, facilitando la fabricación y construcción de objetos y estructuras.
