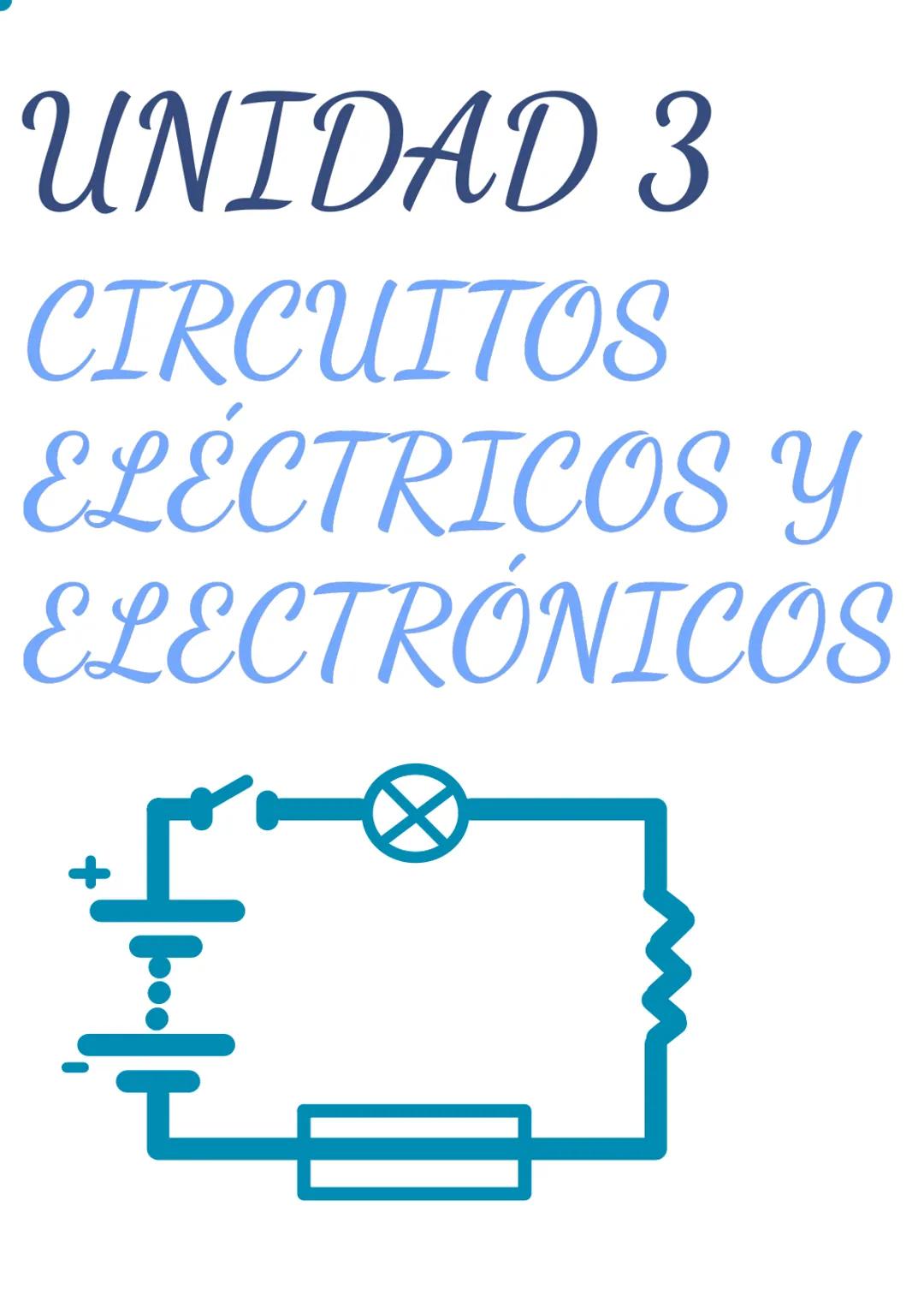

Esta unidad te introduce al fascinante mundo de los circuitos eléctricos y electrónicos. Aprenderás cómo funciona la electricidad en diferentes configuraciones y descubrirás las leyes que la gobiernan.

Conocerás cómo se conectan los componentes para formar circuitos y cómo calcular valores importantes como voltaje, intensidad y resistencia. Estos conocimientos son la base para entender desde el funcionamiento de una simple linterna hasta dispositivos complejos como tu móvil.

💡 ¡Dato curioso! Todos los aparatos electrónicos que usas diariamente, desde tu reloj hasta tu ordenador, funcionan gracias a los principios que estudiaremos en esta unidad.

Ley de Ohm

La Ley de Ohm es una regla fundamental que relaciona tres magnitudes eléctricas: voltaje (V), intensidad (I) y resistencia (R) mediante la fórmula V = I × R. Es como la ecuación mágica de la electricidad que usarás constantemente.

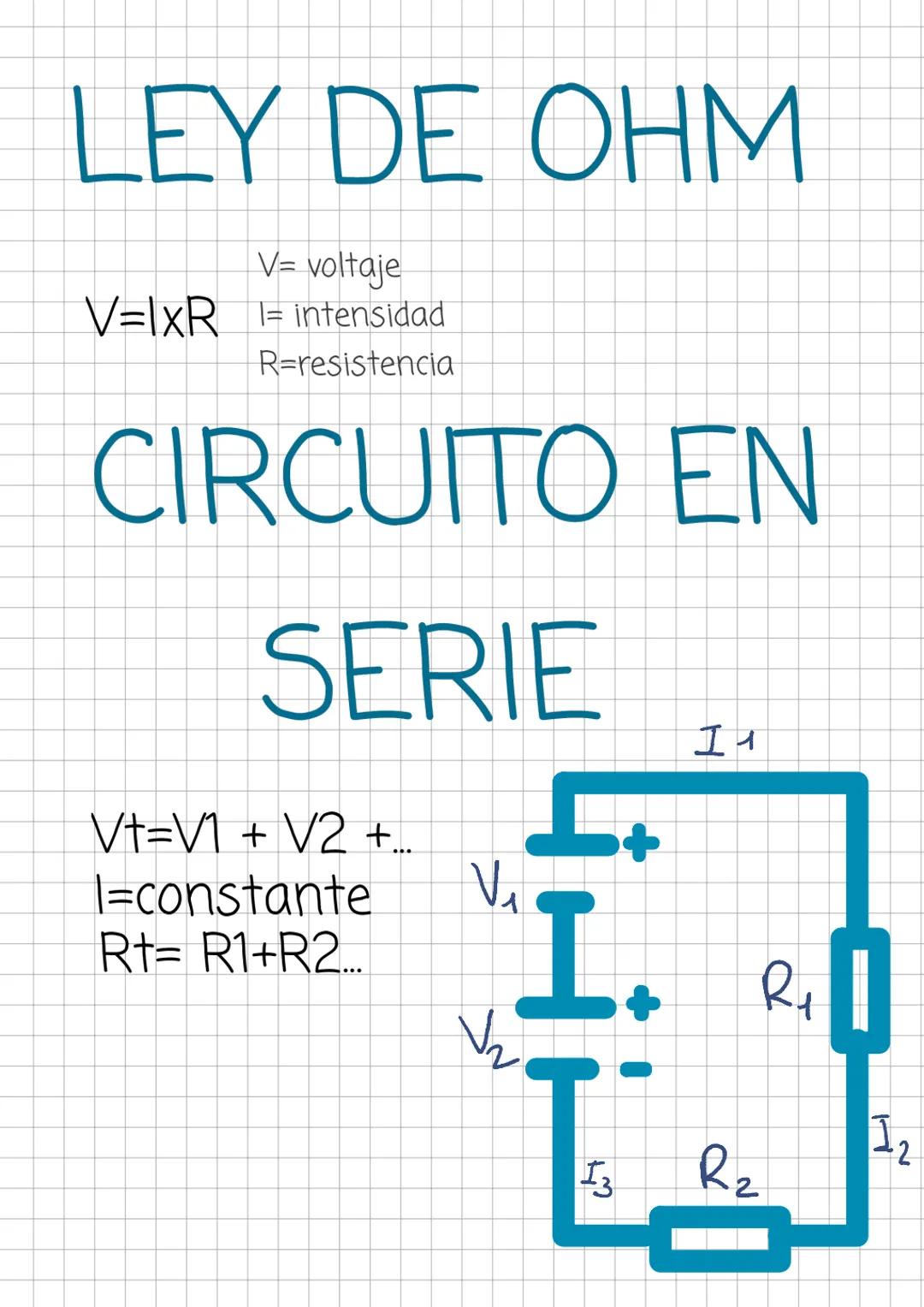

En un circuito en serie, los componentes están conectados uno tras otro, como en una cadena. En este tipo de circuito, el voltaje total es la suma de los voltajes individuales $Vt = V1 + V2 + ...$, la intensidad permanece constante a lo largo de todo el circuito, y la resistencia total es la suma de todas las resistencias $Rt = R1 + R2 + ...$.

Si un componente falla en un circuito en serie, todo el circuito deja de funcionar. ¿Has visto las antiguas luces navideñas que se apagaban todas cuando una bombilla se fundía? ¡Así funciona un circuito en serie!

💡 Consejo práctico: Para recordar la Ley de Ohm fácilmente, imagina un triángulo dividido en tres partes: V arriba, I y R abajo. Tapa con el dedo la magnitud que quieres calcular y verás la operación que necesitas.

Circuito en Paralelo

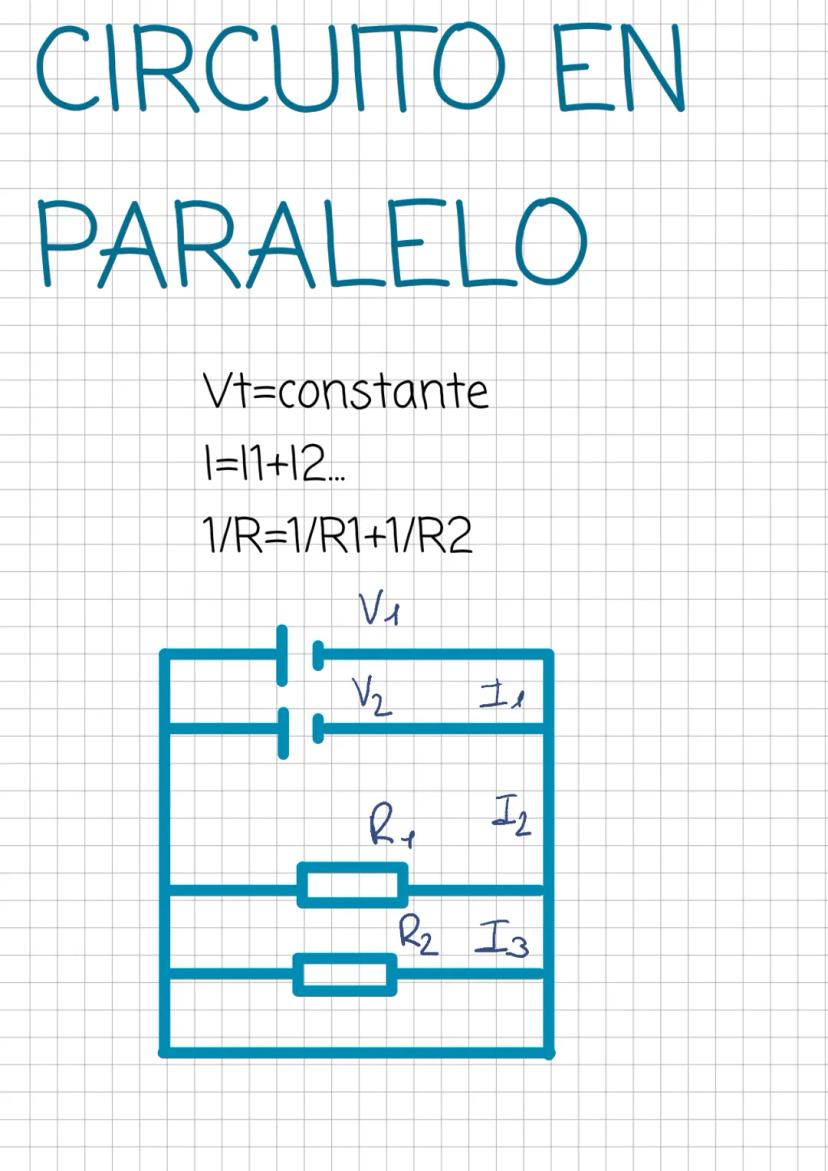

Los circuitos en paralelo funcionan de manera muy diferente a los circuitos en serie. En esta configuración, los componentes están conectados proporcionando caminos alternativos para la corriente eléctrica.

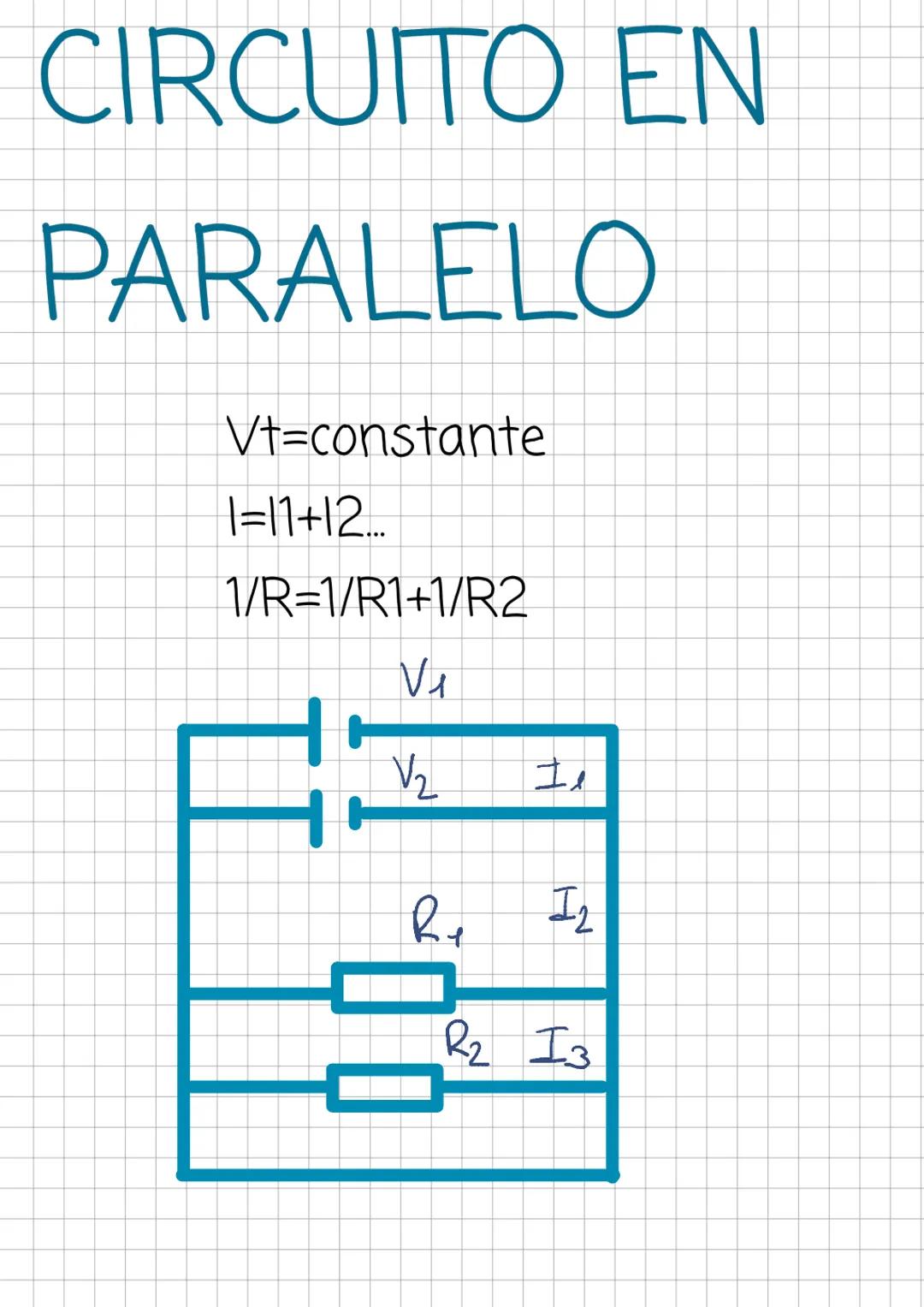

En un circuito en paralelo, el voltaje es el mismo en todas las ramas (Vt = constante), mientras que la intensidad total se divide entre las distintas ramas $I = I1 + I2 + ...$. La resistencia total se calcula de forma especial: 1/Rt = 1/R1 + 1/R2 + ... lo que significa que la resistencia total siempre será menor que la resistencia más pequeña.

La ventaja de estos circuitos es que si un componente falla, los demás siguen funcionando. Por eso la instalación eléctrica de tu casa está en paralelo: si una bombilla se funde, las demás siguen iluminando.

💡 Truco para recordar: Los circuitos en paralelo son como múltiples caminos para llegar al mismo destino. La electricidad elegirá el camino más fácil (menor resistencia), pero usará todos los disponibles.

Energía y Potencia

La energía eléctrica se mide en julios (J) y representa el trabajo que puede realizar la electricidad. Se calcula multiplicando la potencia por el tiempo: E = P × T o también E = V × I × T. Es lo que realmente pagamos en la factura de la luz.

La potencia indica la rapidez con la que se consume energía y se mide en vatios (W). Se obtiene multiplicando el voltaje por la intensidad: P = I × V. Cuanto mayor sea la potencia de un aparato, más rápido consumirá energía.

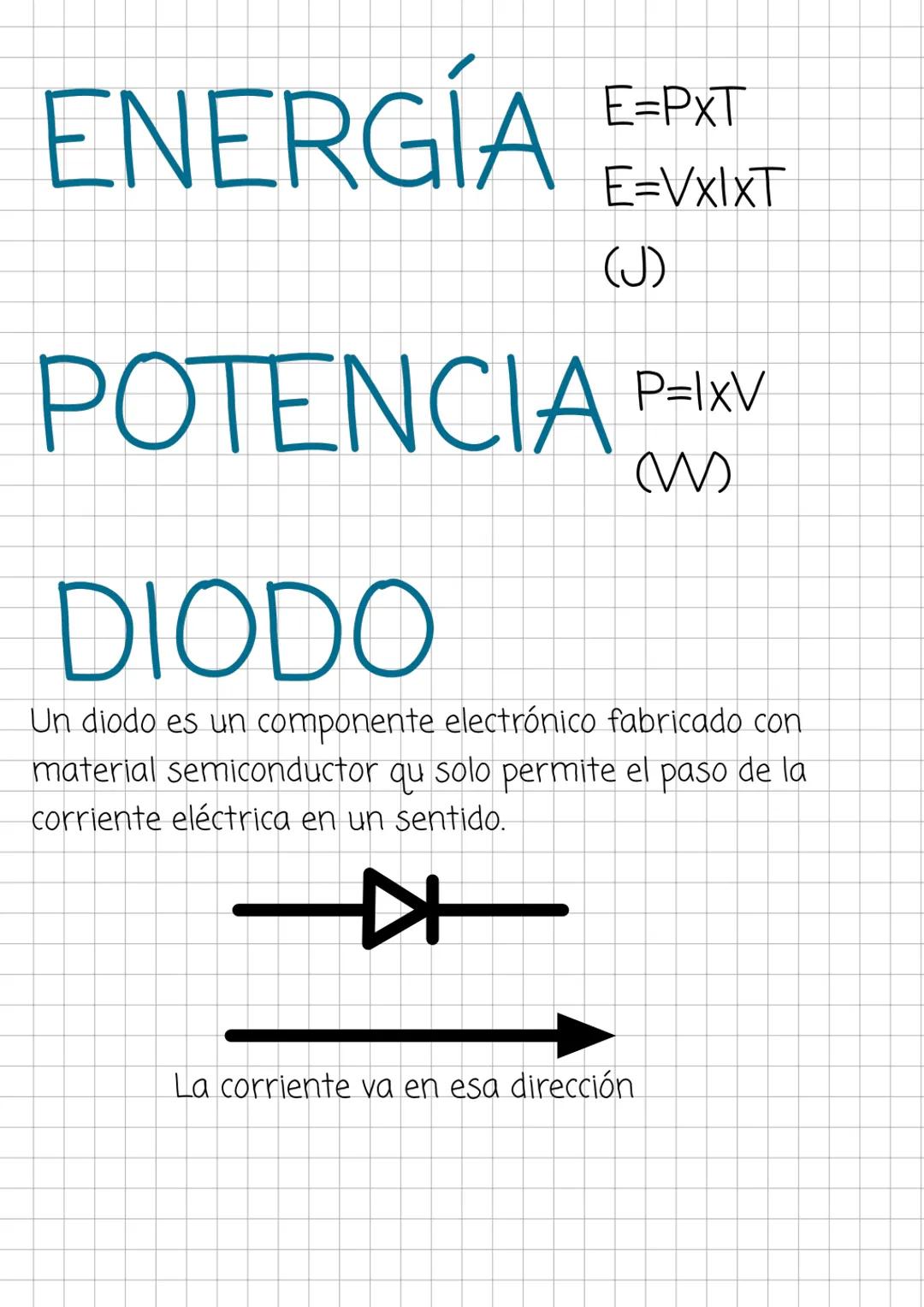

En la parte electrónica, el diodo es un componente semiconductor que solo permite el paso de corriente eléctrica en un sentido, funcionando como una válvula unidireccional. Estos componentes son esenciales para convertir la corriente alterna en continua.

💡 Conexión con tu vida: Cuando cargues tu móvil, observa el cargador. Verás indicaciones como "5V, 2A" o "10W" - ¡estás viendo la aplicación directa de estas fórmulas!

LED

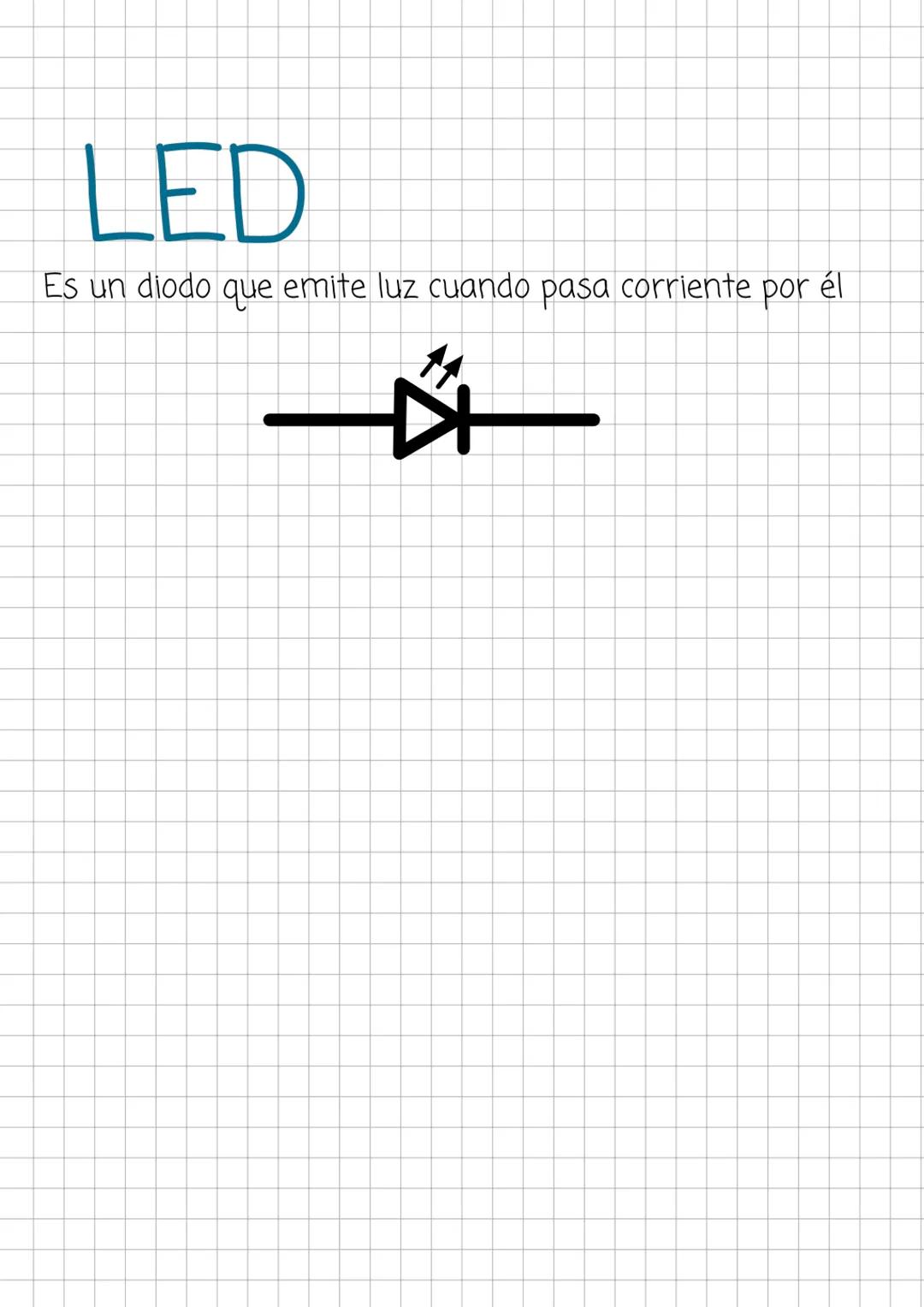

El LED (Light Emitting Diode o Diodo Emisor de Luz) es un tipo especial de diodo que tiene una característica fascinante: emite luz cuando la corriente eléctrica pasa a través de él.

Estos componentes son muy eficientes porque convierten la mayor parte de la energía en luz y no en calor, a diferencia de las bombillas tradicionales. Por eso duran mucho más tiempo y consumen menos electricidad.

Los LEDs están por todas partes en tu vida: en las luces de tu casa, en la pantalla que estás usando para leer esto, en los semáforos e incluso en el flash de la cámara de tu móvil. Su invención revolucionó la iluminación y la tecnología de visualización.

💡 ¡Experimenta! Si tienes la oportunidad, pide a tu profesor que te muestre cómo conectar un LED a una pila con una resistencia adecuada. Verás cómo se ilumina y entenderás mejor su funcionamiento.
