Elementos de Transmisión en Tecnología Industrial II

Portada - Elementos Mecánicos de Transmisión

Este tema te va a resultar súper útil porque estos mecanismos están literalmente en todo lo que usas a diario. Desde tu móvil hasta el coche de tus padres, todos tienen sistemas de transmisión del movimiento.

Los elementos mecánicos de transmisión son básicamente las piezas que se encargan de llevar el movimiento de un sitio a otro dentro de las máquinas. Piénsalo como el sistema circulatorio del cuerpo humano, pero en lugar de sangre, transportan movimiento y fuerza.

Dominar estos conceptos te ayudará muchísimo en Tecnología Industrial y te dará una base sólida para entender cómo funcionan las máquinas que te rodean.

💡 Tip clave: Todos estos elementos los verás constantemente en los exámenes de selectividad, así que presta atención a las clasificaciones.

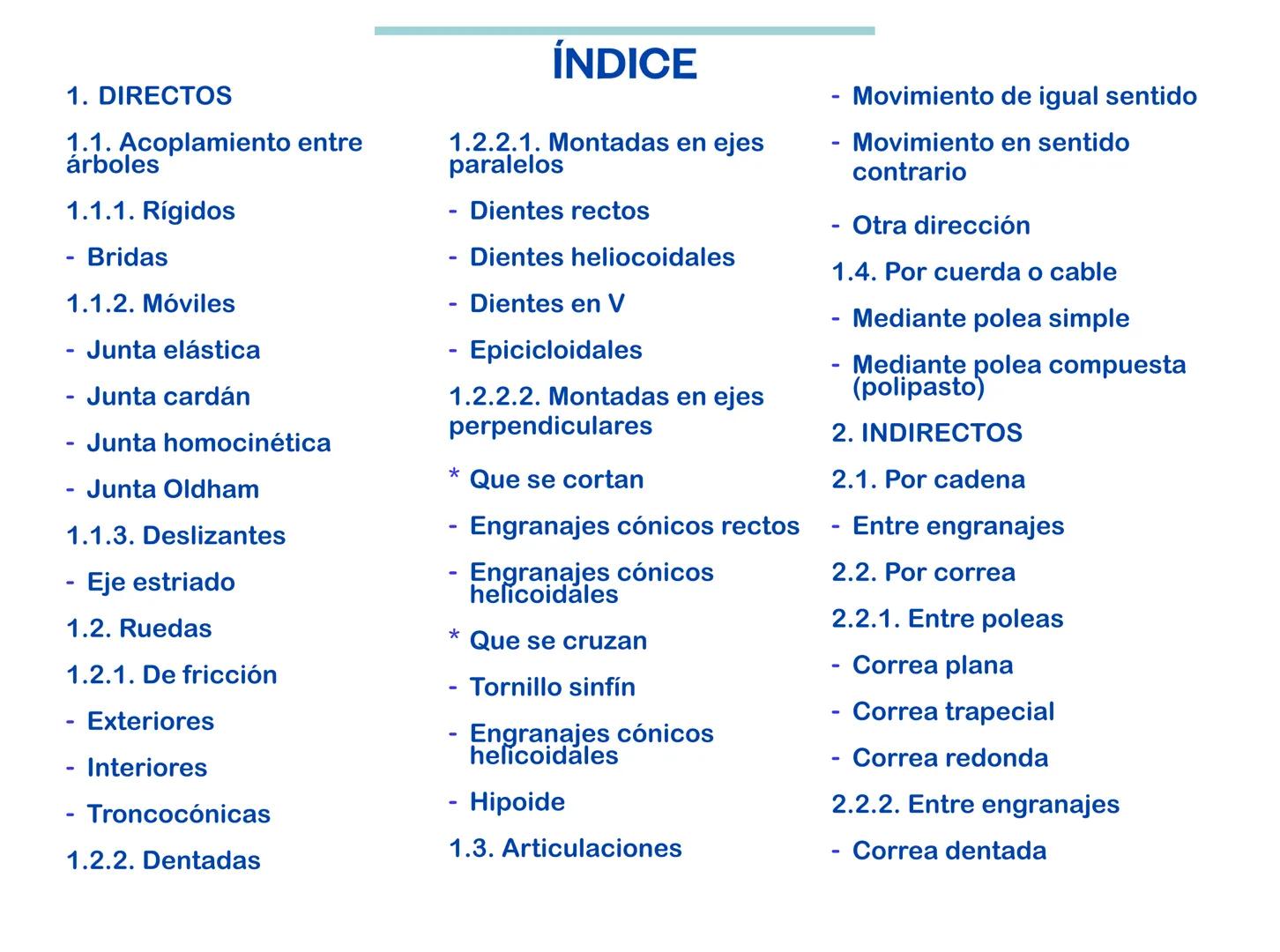

Clasificación General - Directos vs Indirectos

Vale, aquí tienes la división principal que tienes que grabarte a fuego. Los sistemas de transmisión se dividen en dos grandes grupos: directos e indirectos.

Los sistemas directos son aquellos donde las piezas están físicamente conectadas entre sí. Imagínate dos ruedas que se tocan directamente - eso es transmisión directa. Incluyen acoplamientos entre árboles, ruedas (de fricción y dentadas) y articulaciones.

Los sistemas indirectos necesitan un elemento intermedio para funcionar. Como una cadena de bici que conecta los pedales con la rueda trasera. Aquí entran las transmisiones por cadena y por correa.

Esta clasificación es fundamental porque cada tipo tiene sus ventajas: los directos son más eficientes pero menos flexibles, mientras que los indirectos permiten mayor distancia entre componentes.

💡 Tip clave: En los exámenes, siempre preguntarán ejemplos de cada tipo, así que piensa en máquinas cotidianas para recordarlos mejor.

Acoplamientos Rígidos - Las Bridas

Los acoplamientos rígidos son como soldaduras mecánicas: una vez unidos, los árboles se comportan como una sola pieza. No permiten ningún movimiento relativo entre las partes conectadas.

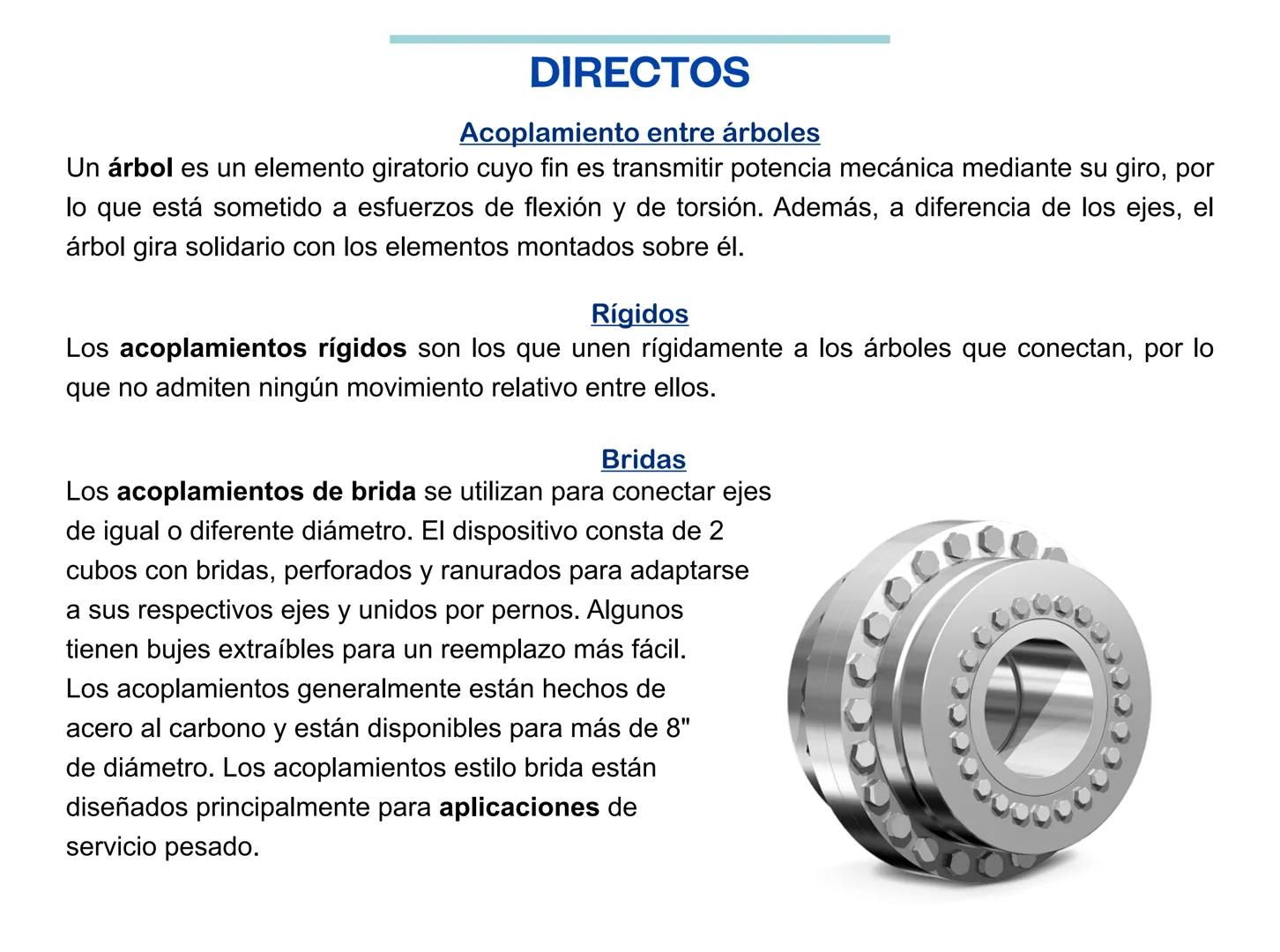

Las bridas son el ejemplo más típico de acoplamiento rígido. Consisten en dos piezas circulares con agujeros que se atornillan para unir dos árboles. Es como unir dos tubos con una abrazadera súper resistente.

Estas bridas están hechas normalmente de acero al carbono y se usan cuando necesitas transmitir mucha fuerza sin que haya juego entre las piezas. Las verás en aplicaciones industriales pesadas donde la precisión es clave.

El problema es que si los árboles no están perfectamente alineados, las bridas pueden romperse o crear vibraciones molestas.

💡 Tip clave: Las bridas son perfectas para transmitir potencia, pero solo funcionan bien si todo está perfectamente alineado.

Acoplamientos Móviles - Junta Elástica

La realidad es que conseguir una alineación perfecta es casi imposible, por eso existen los acoplamientos móviles. Estos permiten cierto movimiento entre las piezas conectadas.

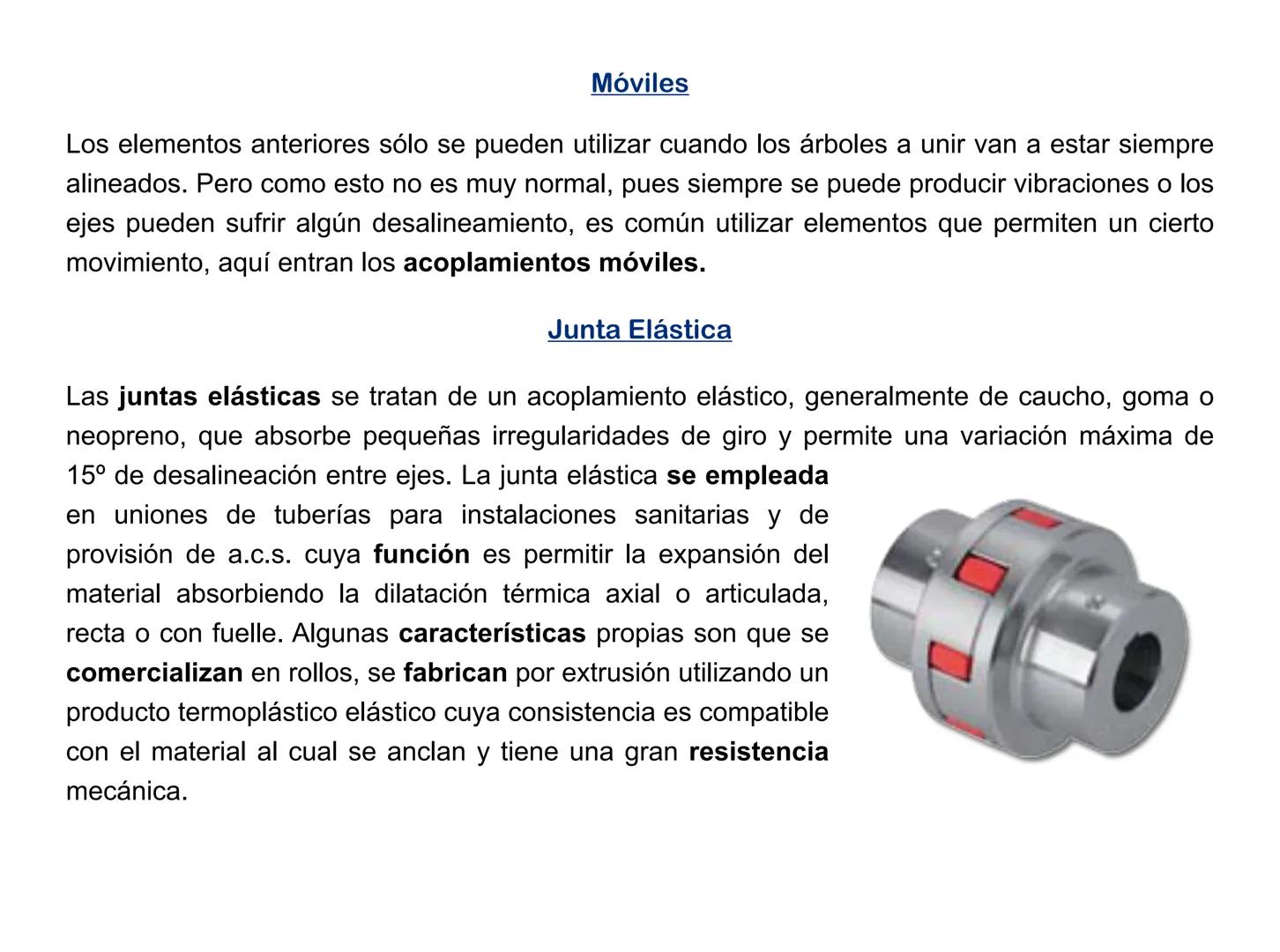

Las juntas elásticas están hechas de materiales flexibles como caucho, goma o neopreno. Son como los amortiguadores del mundo de la transmisión: absorben las pequeñas vibraciones y permiten desalineaciones de hasta 15 grados.

Estas juntas son geniales porque no solo conectan árboles, sino que también absorben las irregularidades del giro. Imagínate un motor que vibra ligeramente - la junta elástica evita que esas vibraciones se transmitan al resto de la máquina.

Se fabrican por extrusión y tienen una resistencia mecánica impresionante. Las encontrarás en instalaciones sanitarias y sistemas donde hay cambios de temperatura que provocan dilataciones.

💡 Tip clave: Las juntas elásticas son la solución perfecta cuando necesitas flexibilidad sin perder eficiencia en la transmisión.

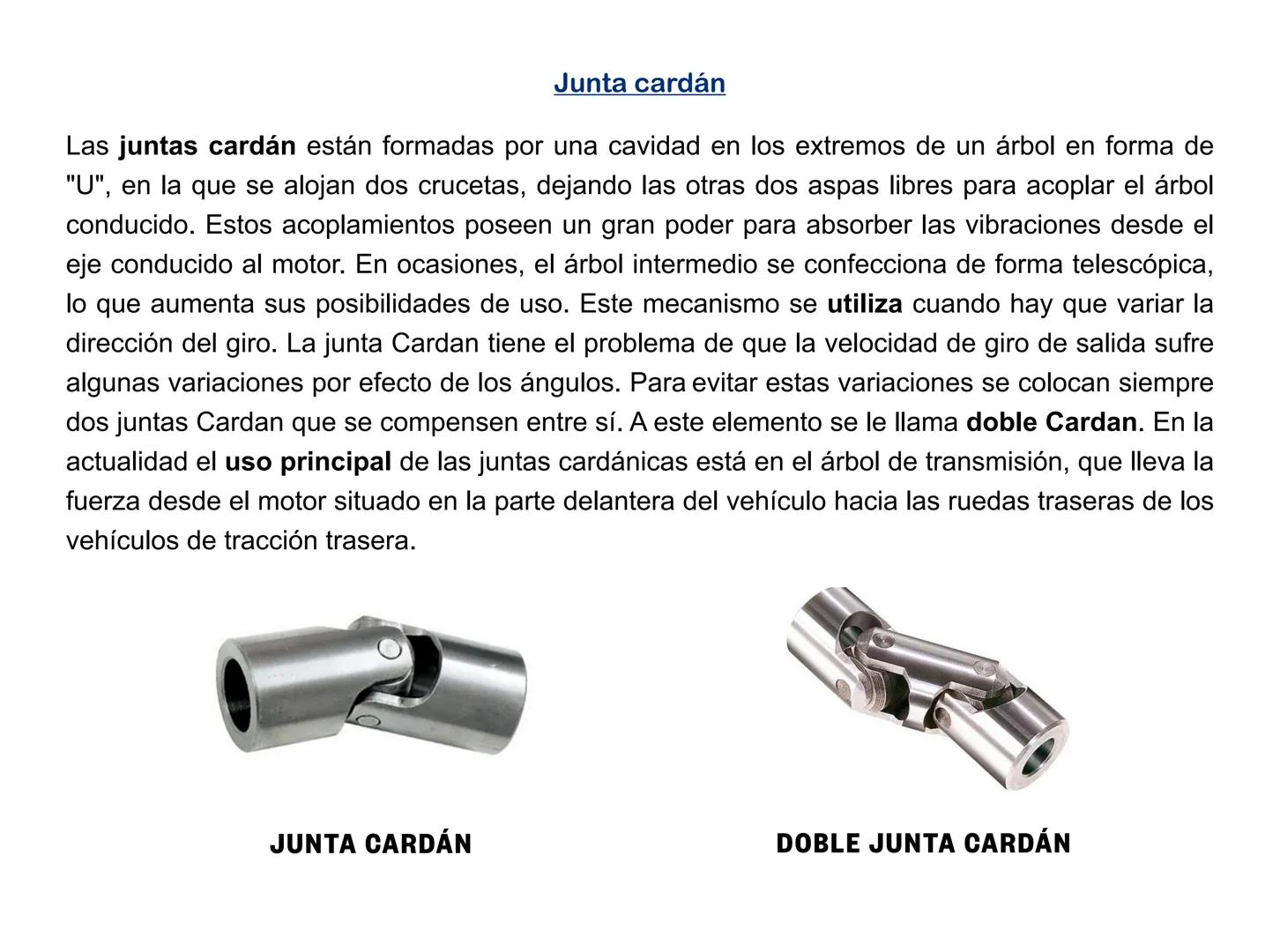

Junta Cardán - Cambiando Direcciones

La junta cardán es el elemento estrella cuando necesitas cambiar la dirección del movimiento giratorio. Tiene forma de cruz (cruceta) y permite transmitir movimiento entre árboles que no están alineados.

El problema de la junta cardán simple es que produce variaciones en la velocidad de salida debido a los ángulos. Por eso siempre se usa la doble junta cardán: dos juntas que se compensan mutuamente y eliminan estas variaciones.

Este sistema es súper importante en los coches. En los vehículos de tracción trasera, la doble junta cardán lleva la fuerza desde el motor (que está delante) hasta las ruedas traseras, pasando por debajo del coche.

Las juntas cardán son perfectas para absorber vibraciones y permiten movimientos telescópicos, lo que las hace ideales para aplicaciones donde las distancias pueden variar.

💡 Tip clave: Recuerda que SIEMPRE se usan dobles en aplicaciones reales para evitar las variaciones de velocidad.

Junta Homocinética - Velocidad Constante

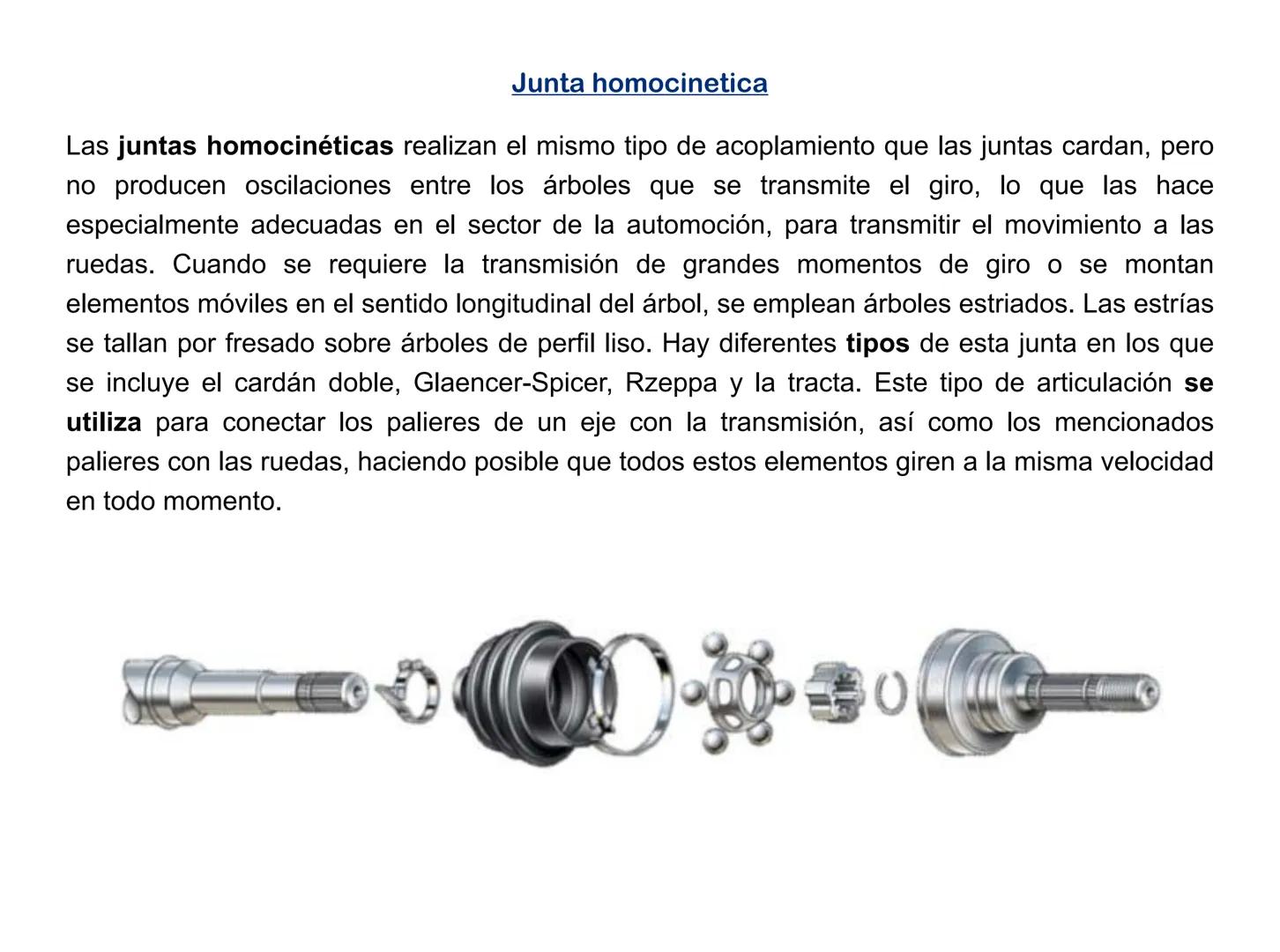

Las juntas homocinéticas son la evolución de las juntas cardán. Hacen lo mismo pero sin producir oscilaciones en la velocidad - de ahí su nombre, "homo" (igual) y "cinética" (movimiento).

Estas juntas son fundamentales en el sector de la automoción, especialmente para transmitir movimiento a las ruedas. Garantizan que todos los elementos giren exactamente a la misma velocidad en todo momento.

Existen varios tipos: cardán doble, Glaencer-Spicer, Rzeppa y Tracta. Cada uno tiene sus características específicas, pero todos comparten la ventaja de la velocidad constante.

Las encontrarás conectando los palieres (semiejes) con la transmisión y también conectando los palieres con las ruedas. Son especialmente útiles cuando hay elementos móviles o se necesita transmitir grandes momentos de giro.

💡 Tip clave: La diferencia clave con las juntas cardán es que estas SÍ mantienen velocidad constante sin necesidad de compensación.

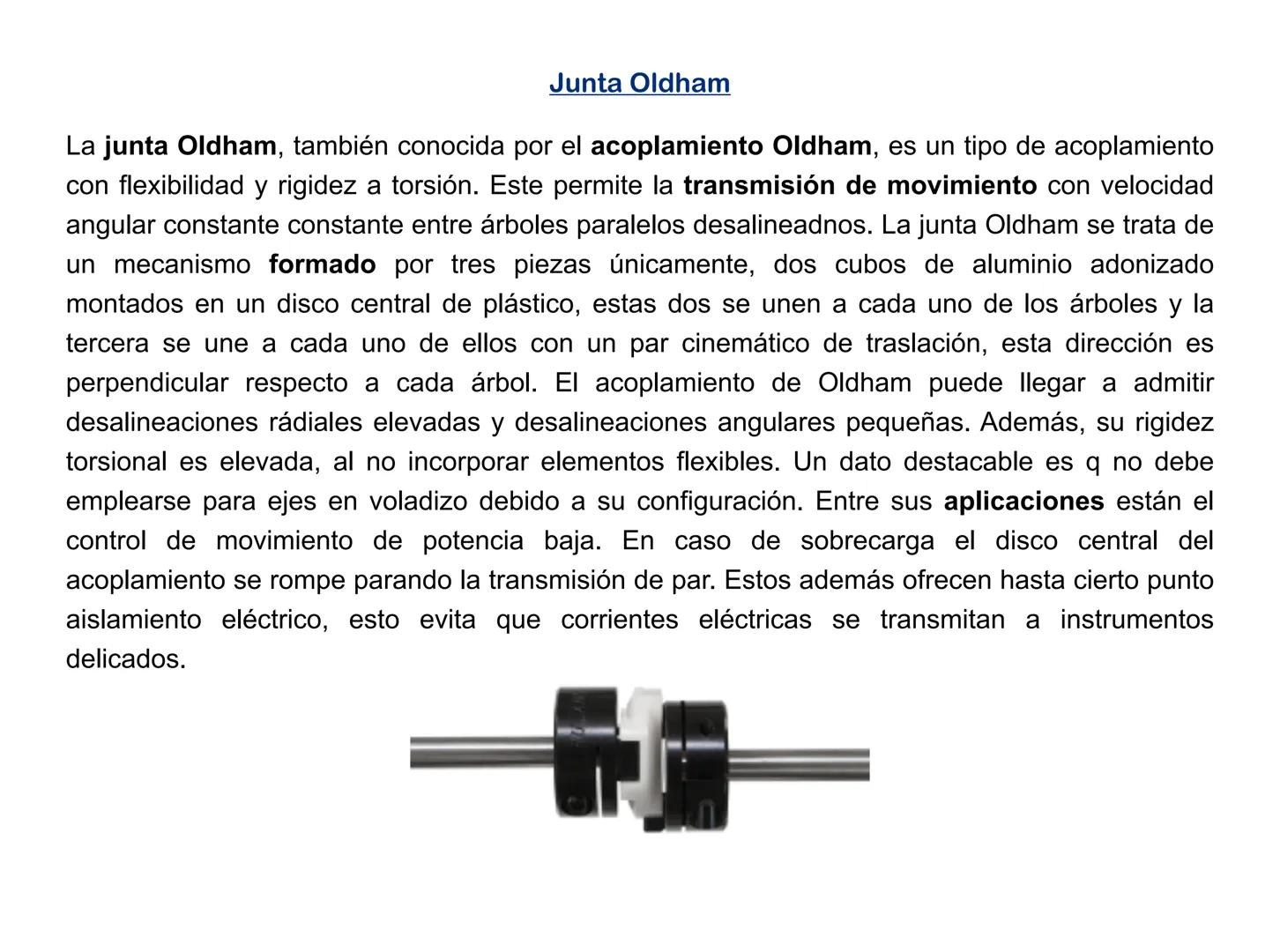

Junta Oldham - Desalineaciones Radiales

La junta Oldham es un mecanismo súper ingenioso formado por solo tres piezas: dos cubos de aluminio anodizado y un disco central de plástico. Es como un sándwich mecánico que permite movimiento.

Lo genial de esta junta es que puede manejar desalineaciones radiales elevadas (cuando los ejes están separados lateralmente) pero solo pequeñas desalineaciones angulares. Su rigidez torsional es muy alta porque no tiene elementos flexibles.

Tiene una característica de seguridad muy inteligente: en caso de sobrecarga, el disco central se rompe y para toda la transmisión. Es como un fusible mecánico que protege el resto del sistema.

Se usa principalmente en aplicaciones de control de movimiento de baja potencia y ofrece cierto aislamiento eléctrico, lo que protege instrumentos delicados de corrientes eléctricas no deseadas.

💡 Tip clave: No se puede usar en ejes en voladizo debido a su configuración especial - esto es importante para los exámenes.

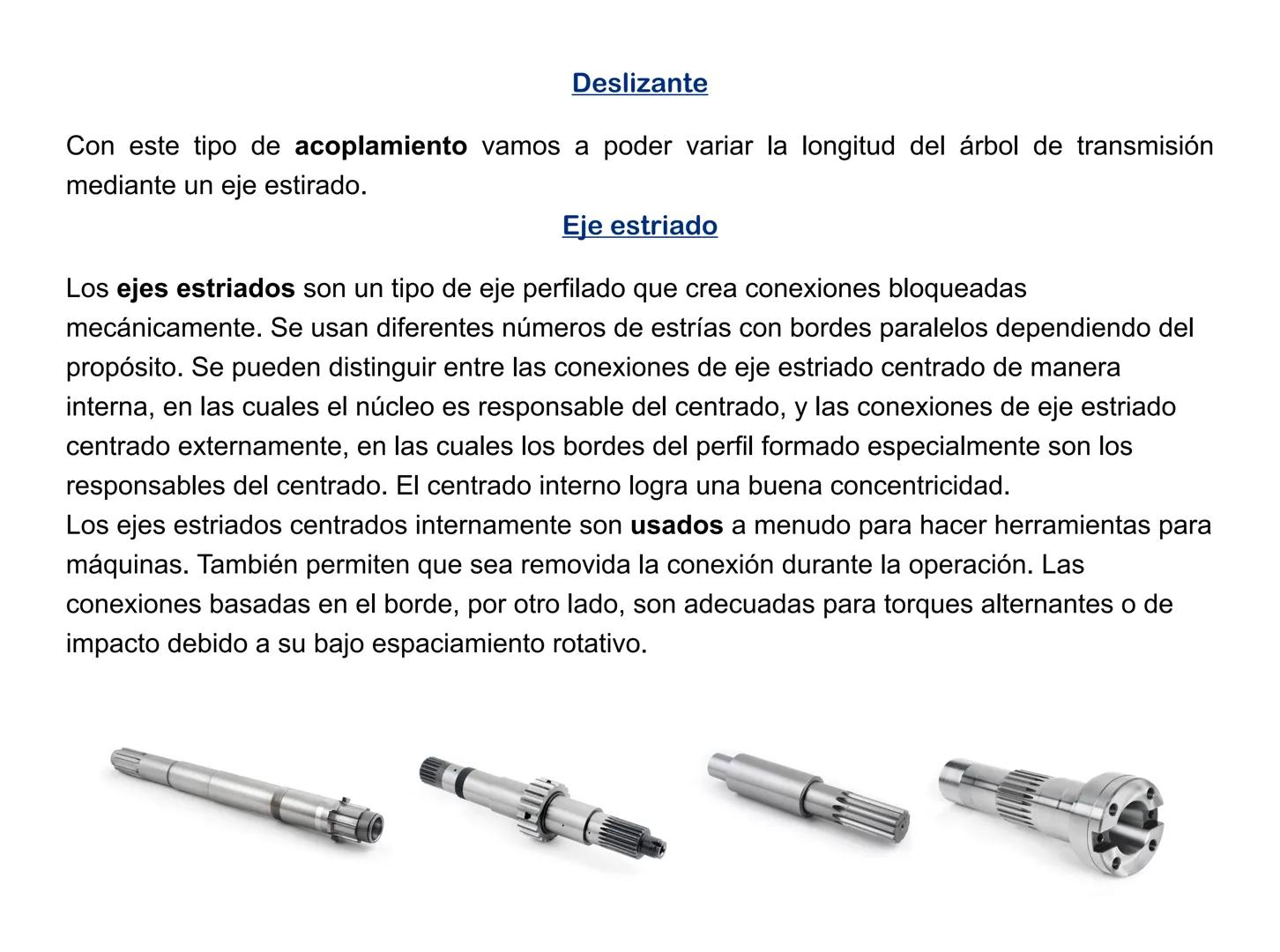

Eje Estriado - Longitud Variable

Los ejes estriados son la solución perfecta cuando necesitas que la longitud del árbol de transmisión pueda variar durante el funcionamiento. Son como conexiones telescópicas con "dientes" que mantienen la transmisión de fuerza.

Existen dos tipos principales: centrado interno (donde el núcleo se encarga del centrado) y centrado externo (donde los bordes del perfil se encargan del centrado). El centrado interno da mejor concentricidad.

Los ejes estriados centrados internamente se usan mucho en herramientas para máquinas y permiten desconexión durante la operación. Los centrados externamente aguantan mejor los torques alternantes o de impacto.

La ventaja principal es que puedes tener conexiones desmontables que mantienen la capacidad de transmitir potencia. El número de estrías varía según la aplicación y la potencia a transmitir.

💡 Tip clave: Los ejes estriados combinan la flexibilidad de longitud con la rigidez de transmisión - lo mejor de ambos mundos.

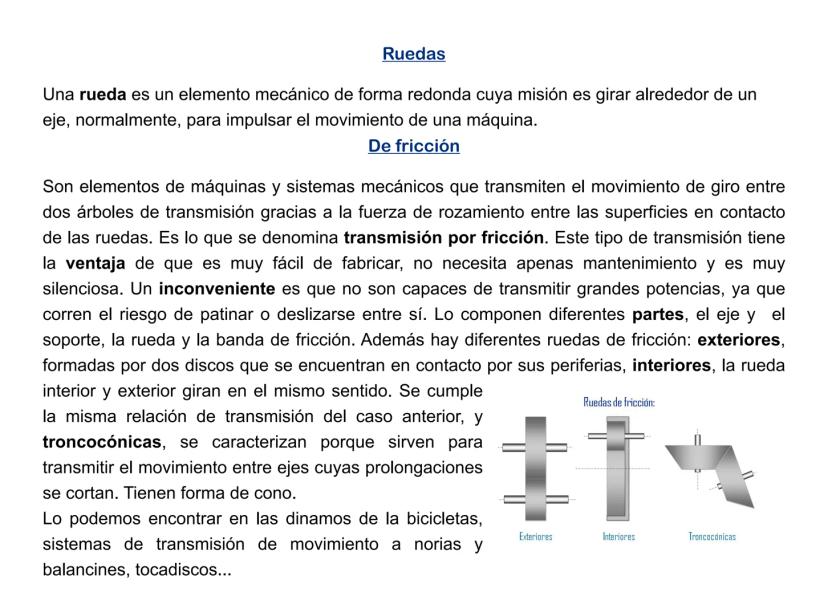

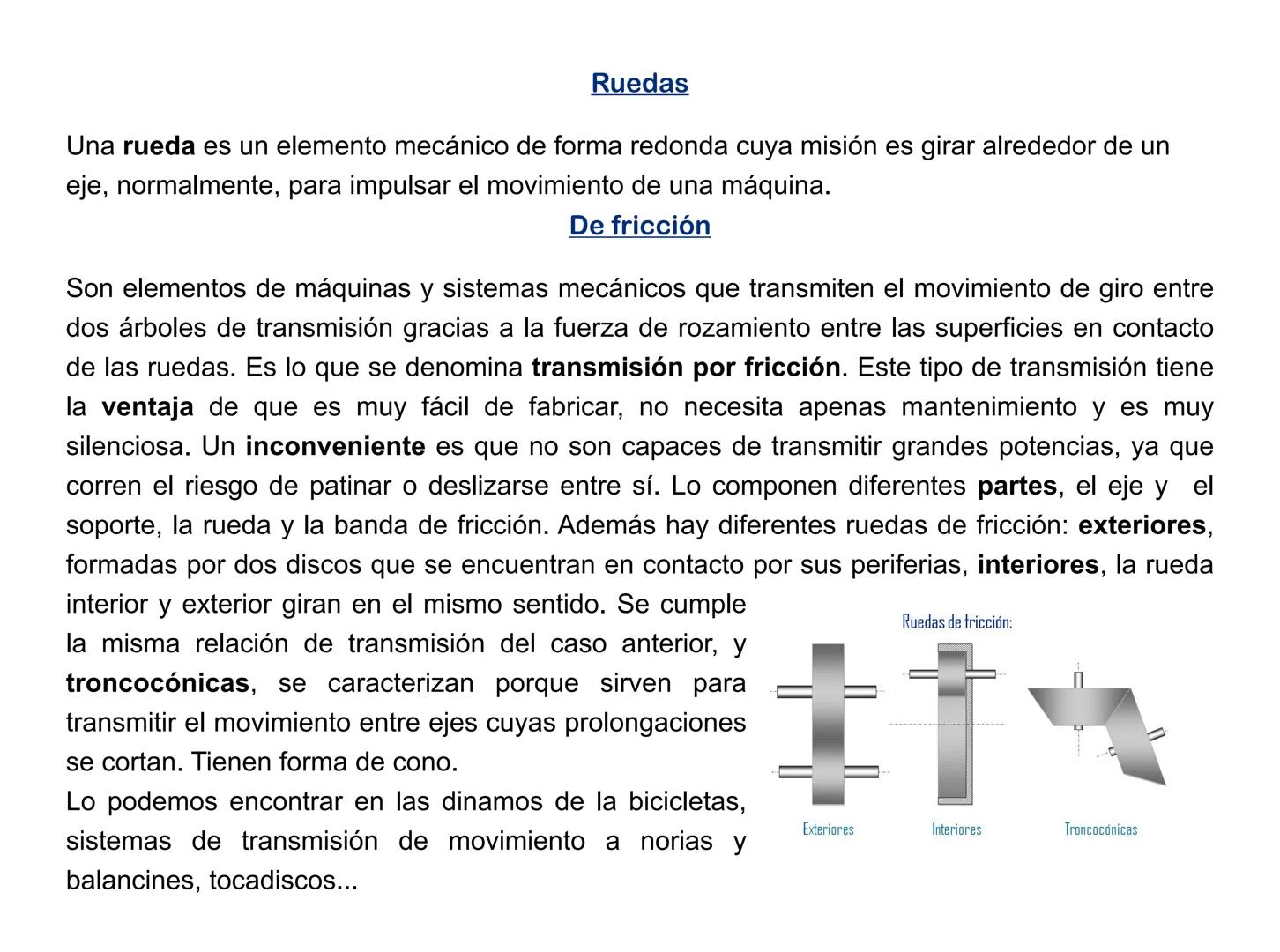

Ruedas de Fricción - Transmisión Silenciosa

Las ruedas de fricción transmiten movimiento mediante el rozamiento entre superficies en contacto. Son súper fáciles de fabricar, no necesitan mantenimiento y son silenciosísimas - perfectas para ciertas aplicaciones.

El inconveniente es que no pueden transmitir grandes potencias porque corren el riesgo de patinar. Hay tres tipos principales: exteriores (dos discos que se tocan por el borde), interiores (una rueda dentro de otra) y troncocónicas (con forma de cono para ejes que se cortan).

Las encuentras en dinamos de bicicletas, tocadiscos antiguos, norias y sistemas donde el silencio es más importante que la potencia. Su funcionamiento es tan simple como dos ruedas que se apoyan una contra otra.

La relación de transmisión depende directamente del tamaño de las ruedas: si una es el doble de grande que la otra, girará a la mitad de velocidad pero con el doble de fuerza.

💡 Tip clave: Perfectas para bajas potencias y cuando necesitas funcionamiento silencioso, pero olvídate de ellas para aplicaciones de alta potencia.

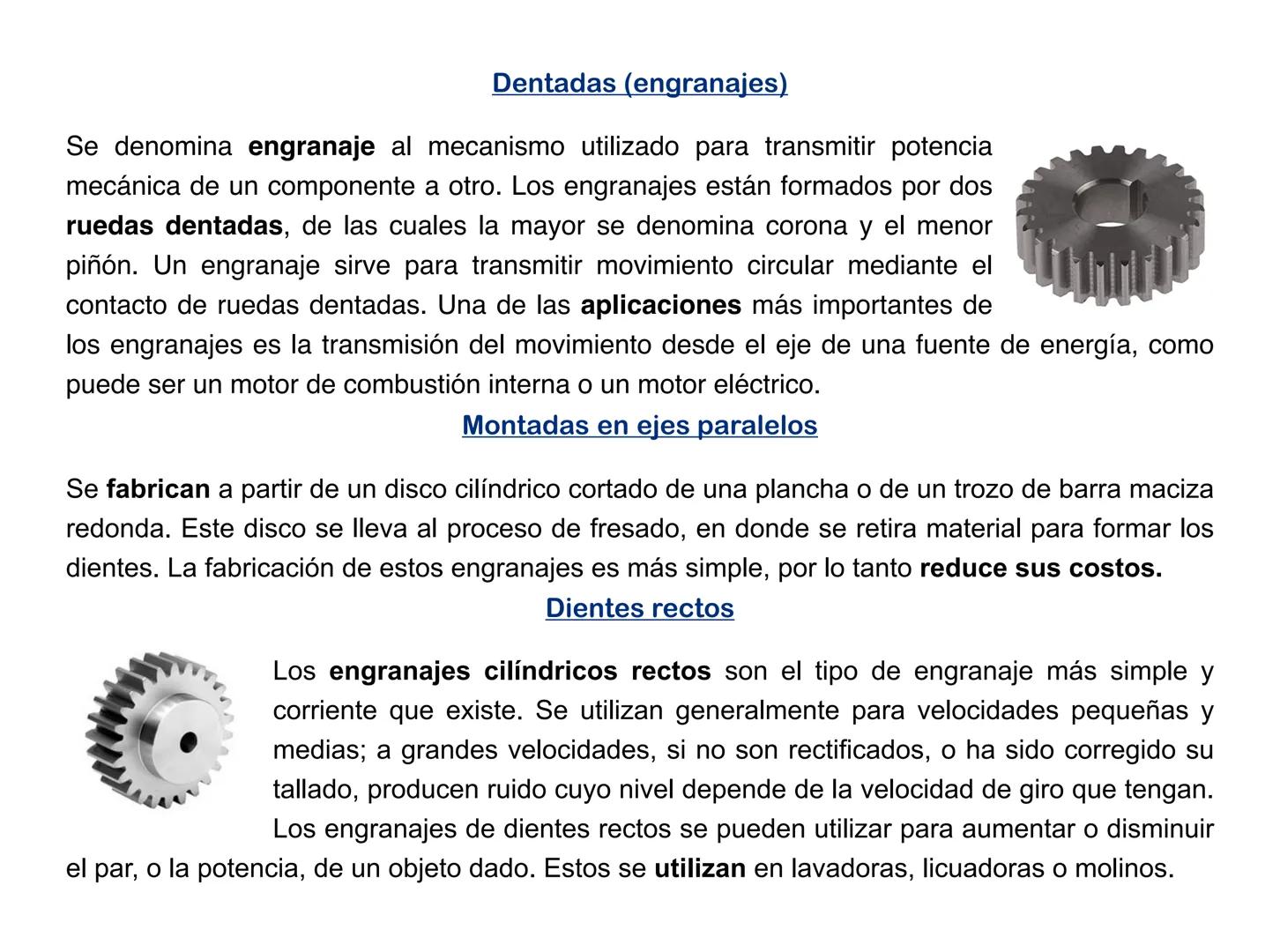

Engranajes - Los Reyes de la Transmisión

Los engranajes son el sistema de transmisión más importante y versátil que existe. Están formados por ruedas dentadas donde la mayor se llama corona y la menor piñón. Son los auténticos reyes de la transmisión de potencia.

Los engranajes cilíndricos rectos son los más simples y comunes. Se fabrican fresando dientes en un disco cilíndrico, lo que los hace económicos de producir. Son perfectos para velocidades pequeñas y medias.

A altas velocidades, los engranajes de dientes rectos pueden hacer ruido si no están bien rectificados. Por eso en aplicaciones de alta velocidad se prefieren otros tipos como los helicoidales.

Los encuentras por todas partes: lavadoras, licuadoras, molinos, cajas de cambios de coches... Su gran ventaja es que pueden transmitir muchísima potencia sin riesgo de patinaje, a diferencia de las ruedas de fricción.

💡 Tip clave: Los engranajes son la opción número uno cuando necesitas transmitir mucha potencia con precisión - por eso están en casi todas las máquinas importantes.
