Tecnología para Bachillerato: Electricidad, Programación y Robótica

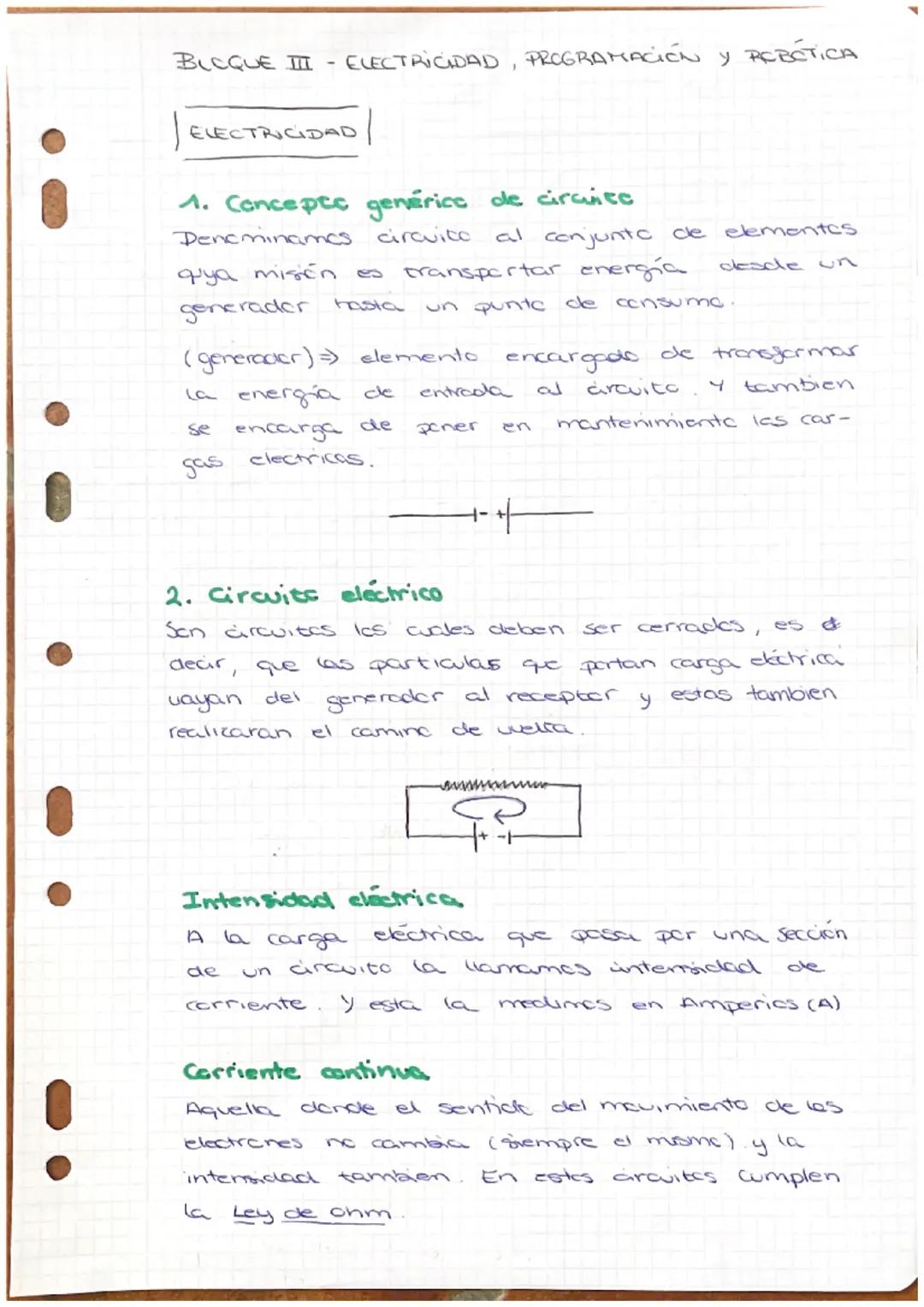

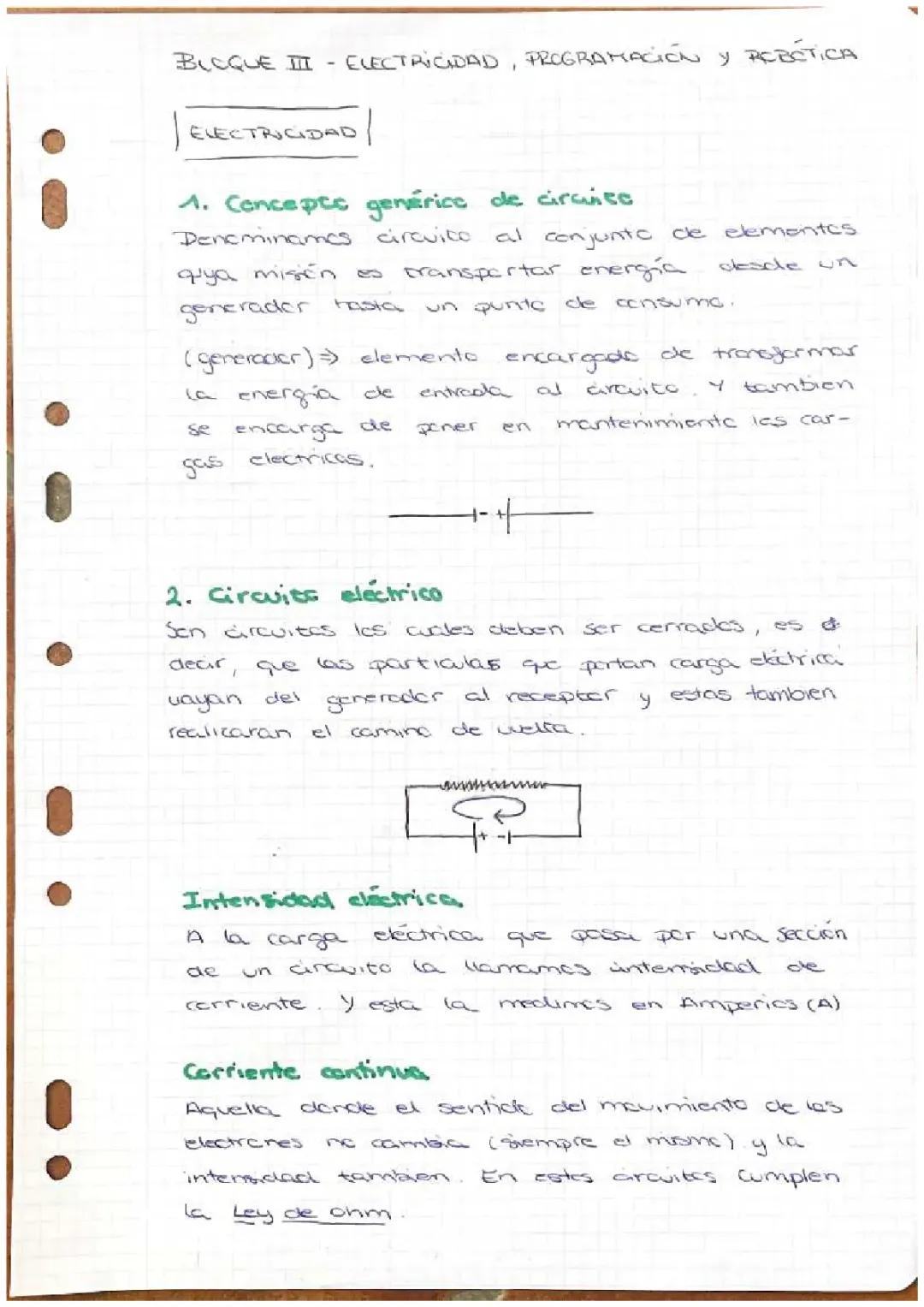

Conceptos básicos de circuitos eléctricos

Imagínate un circuito eléctrico como una autopista por donde viajan las cargas eléctricas. Un circuito es simplemente el conjunto de elementos que transportan energía desde donde se produce (el generador) hasta donde se consume.

Los circuitos eléctricos deben estar siempre cerrados para funcionar. Es como un circuito de carreras: las partículas con carga eléctrica salen del generador, llegan al receptor y vuelven al punto de partida.

La intensidad eléctrica mide cuánta carga pasa por un punto del circuito y se mide en amperios (A). En corriente continua, los electrones siempre van en la misma dirección y con la misma intensidad, siguiendo la famosa Ley de Ohm.

¡Recuerda! Un circuito abierto es como una carretera cortada: la electricidad no puede pasar.

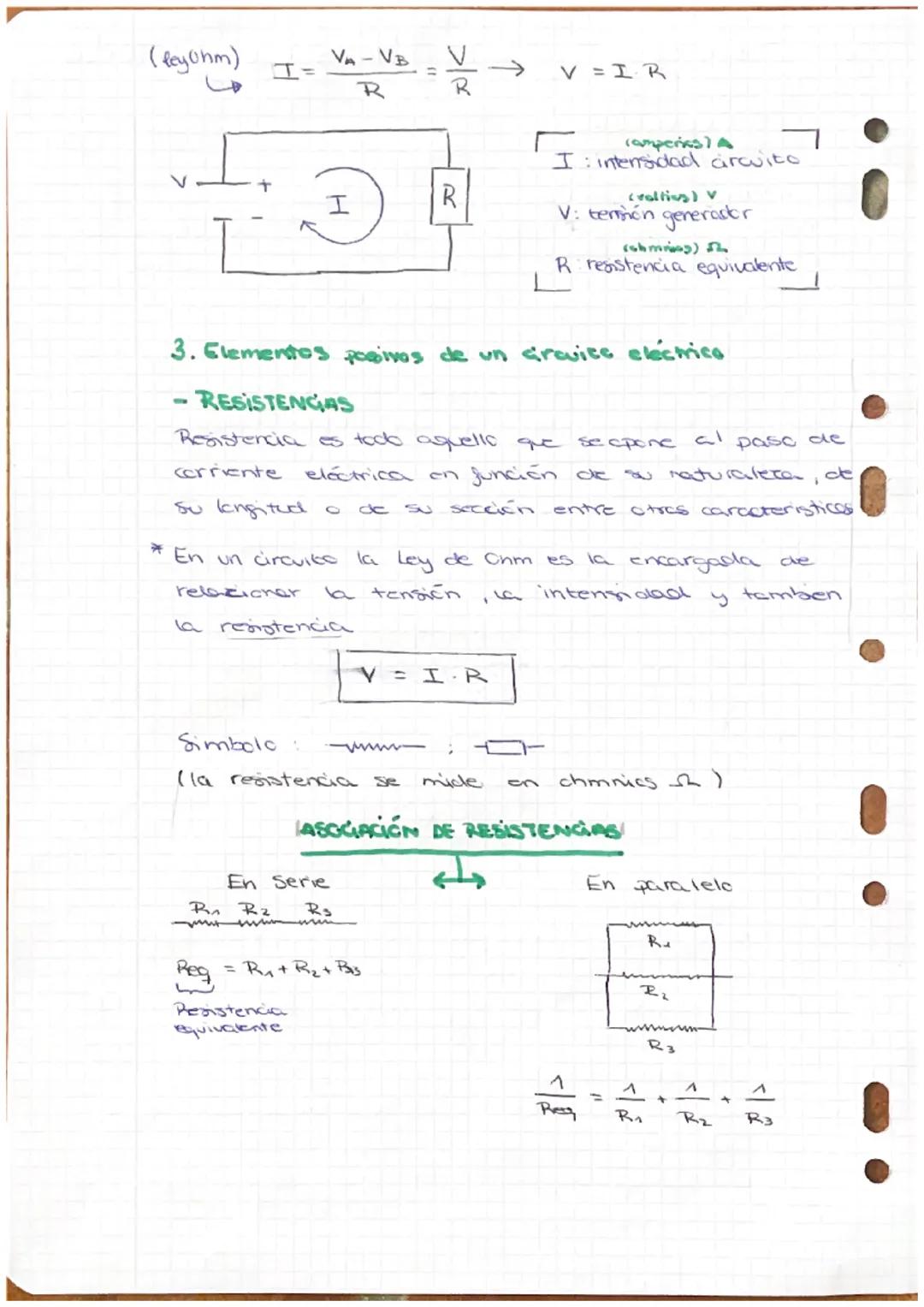

La Ley de Ohm y las resistencias

La Ley de Ohm es tu mejor amiga para resolver circuitos: V = I × R. Esta fórmula relaciona voltios (V), amperios (A) y ohmios (Ω) de manera súper sencilla.

Las resistencias son elementos que se oponen al paso de la corriente eléctrica. Piensa en ellas como obstáculos en una tubería que dificultan el flujo del agua.

Cuando tienes varias resistencias, puedes calcular la resistencia equivalente:

• En serie: Se suman directamente → Req = R1 + R2 + R3
• En paralelo: Se usa la fórmula → 1/Req = 1/R1 + 1/R2 + 1/R3

Truco: En serie la corriente es la misma, en paralelo el voltaje es igual.

Ejemplo práctico de resistencias equivalentes

Resolver circuitos step by step es más fácil de lo que parece. Primero identificas qué resistencias están en serie y cuáles en paralelo, luego las vas simplificando poco a poco.

En el ejemplo mostrado, las resistencias de 1Ω, 2Ω y 3Ω están en paralelo. Aplicando la fórmula: 1/Req1 = 1/1 + 1/2 + 1/3 = 12/6 = 2Ω.

Después, esta resistencia equivalente se suma en serie con la de 22Ω: Req2 = 2Ω + 22Ω = 24Ω. ¡Así de simple!

Consejo: Dibuja el circuito paso a paso mientras lo simplificas. Te ayudará a no perderte.

Las Leyes de Kirchhoff

Las Leyes de Kirchhoff son como las reglas de tráfico para la electricidad. La primera ley (ley de nudos) dice que en cualquier punto del circuito, toda la corriente que entra debe salir: ΣI = 0.

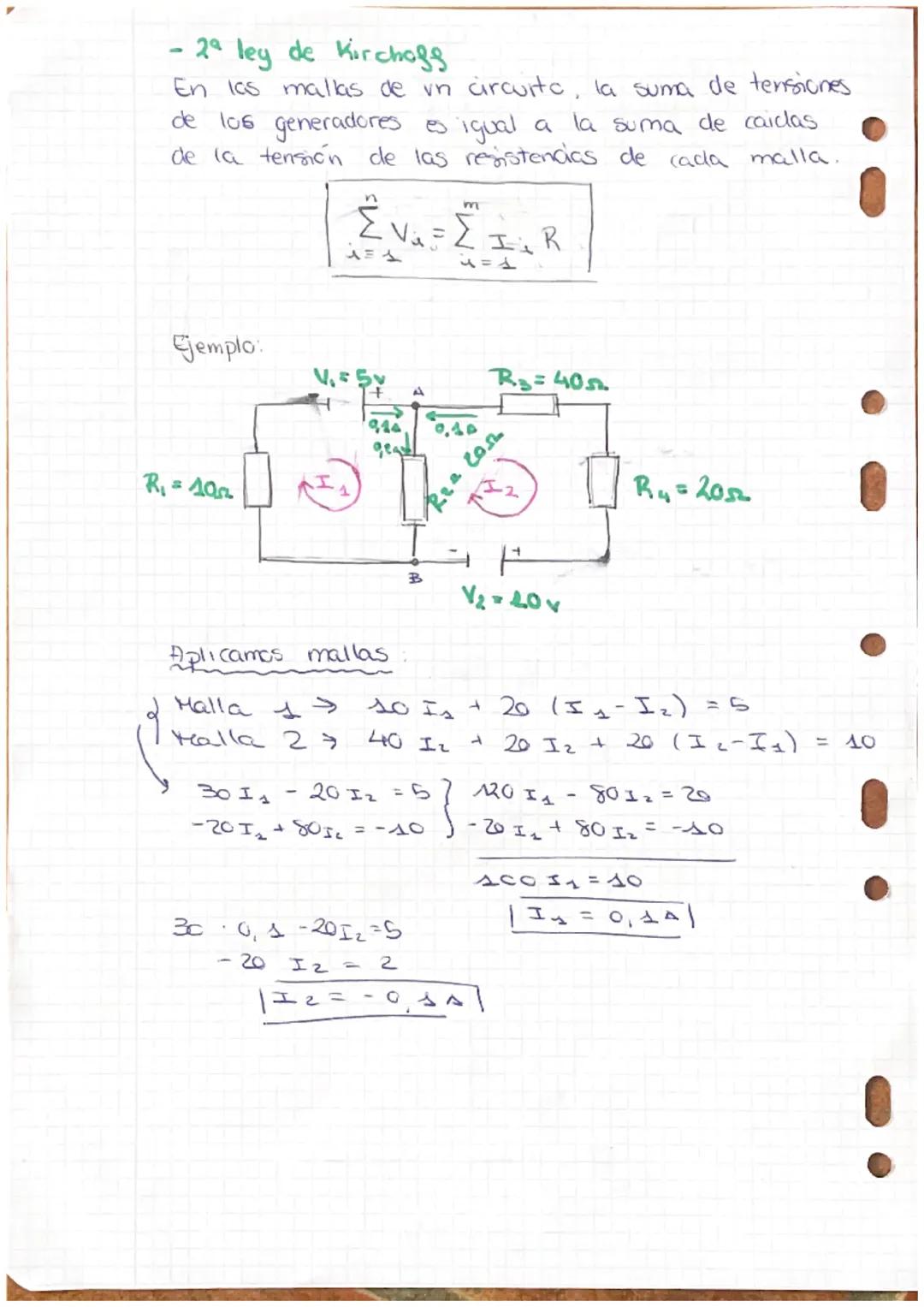

La segunda ley (ley de mallas) establece que en cualquier bucle cerrado, la suma de voltajes de los generadores iguala la suma de caídas de tensión en las resistencias: ΣV = ΣIR.

Para resolver problemas, planteas una ecuación por cada malla del circuito y resuelves el sistema. En el ejemplo, obtienes I₁ = 0,1 A e I₂ = -0,1 A (el signo negativo indica que va en sentido contrario).

¡Importante! Si te sale una intensidad negativa, solo significa que va en dirección opuesta a la que habías supuesto.

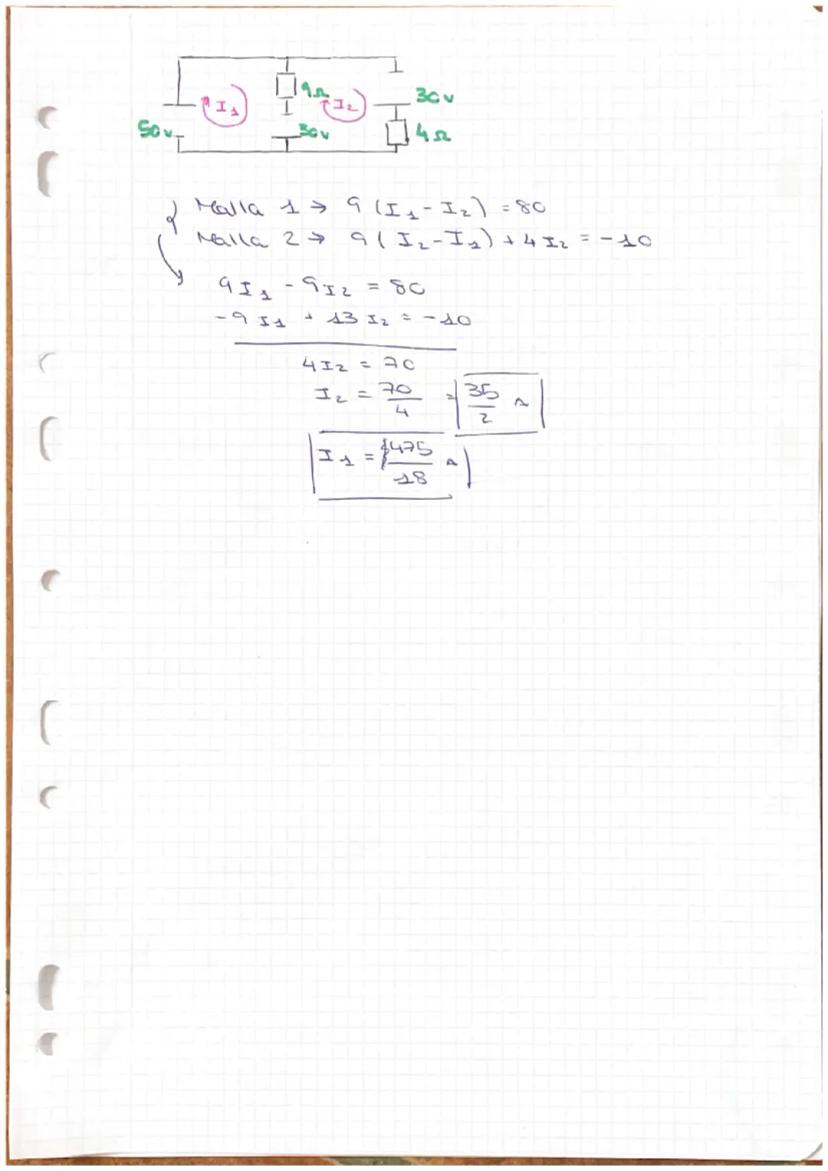

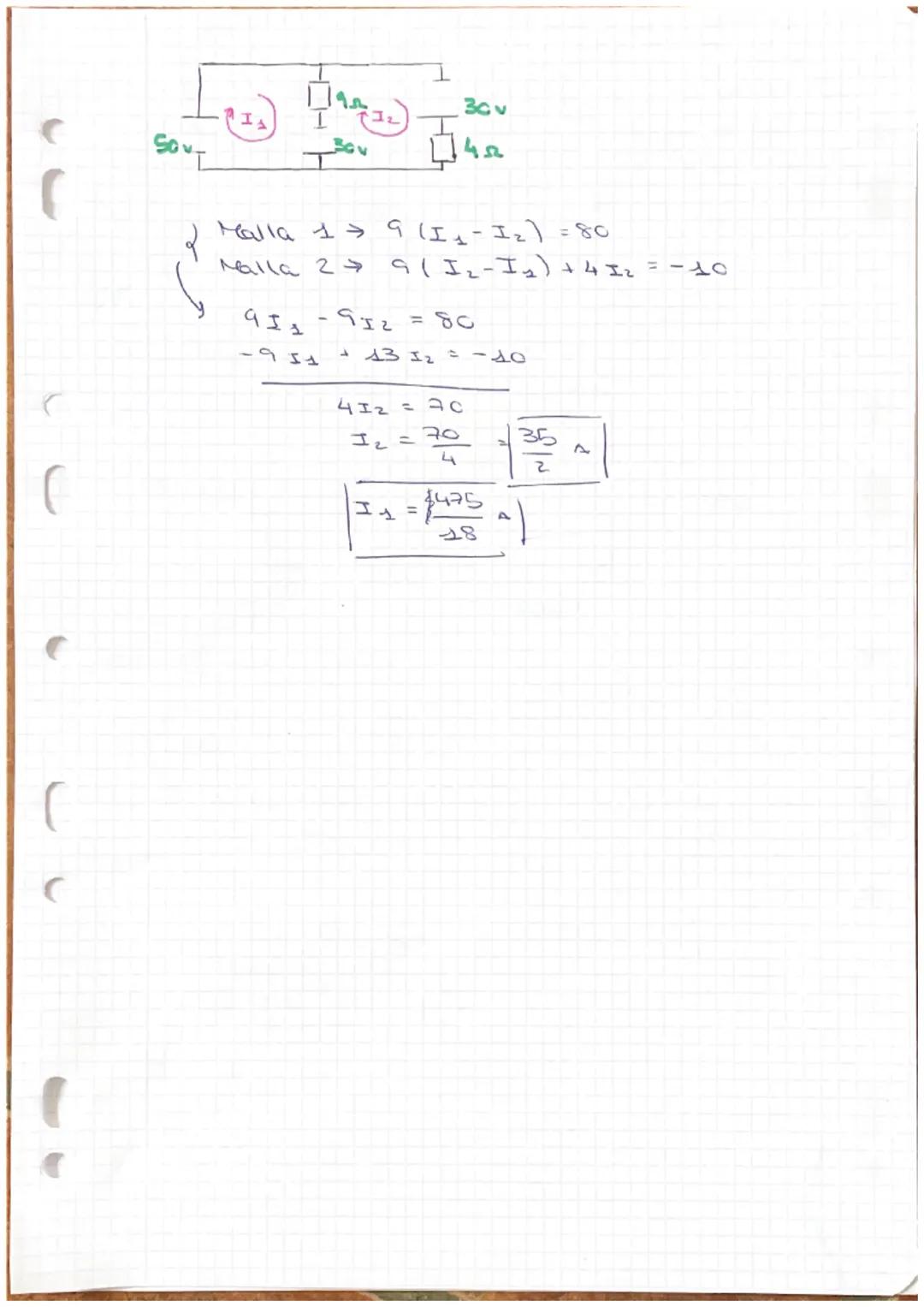

Ejemplo avanzado con mallas

Este ejemplo te demuestra cómo aplicar la segunda ley de Kirchhoff en circuitos más complejos. Identificas las mallas y escribes una ecuación para cada una.

Para la malla 1: 9$I₁ - I₂$ = 80, y para la malla 2: 9$I₂ - I₁$ + 4I₂ = -10. Al resolver este sistema de ecuaciones obtienes I₂ = 35/2 A e I₁ = 475/18 A.

La clave está en ser metódico: define bien las corrientes, plantea las ecuaciones con cuidado y resuelve el sistema paso a paso. ¡Con práctica se vuelve automático!

Tip de examen: Siempre comprueba tus resultados sustituyendo las corrientes en las ecuaciones originales.
