Resúmenes de Física 2º Bachillerato - Gravitación e Inducción

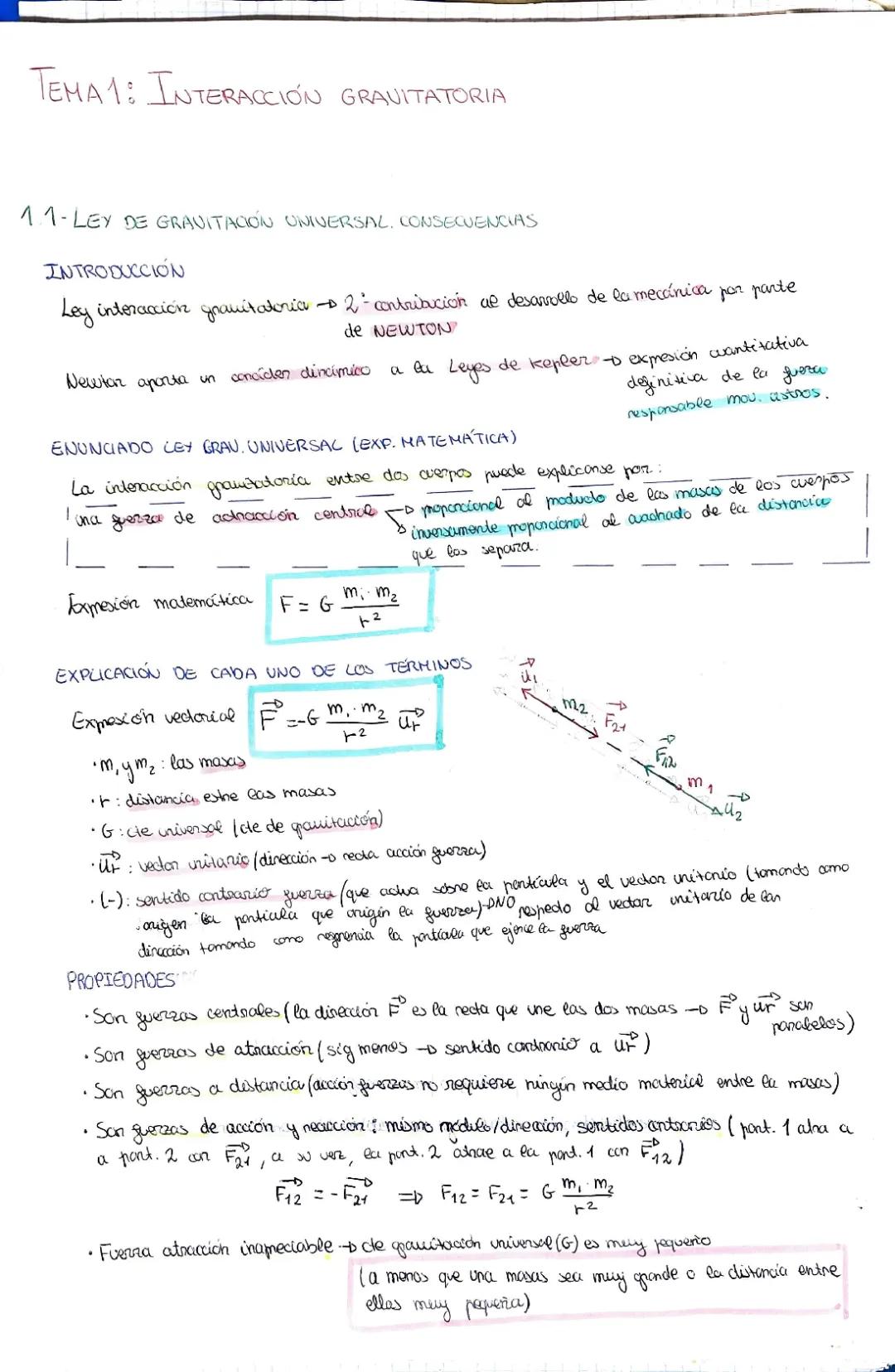

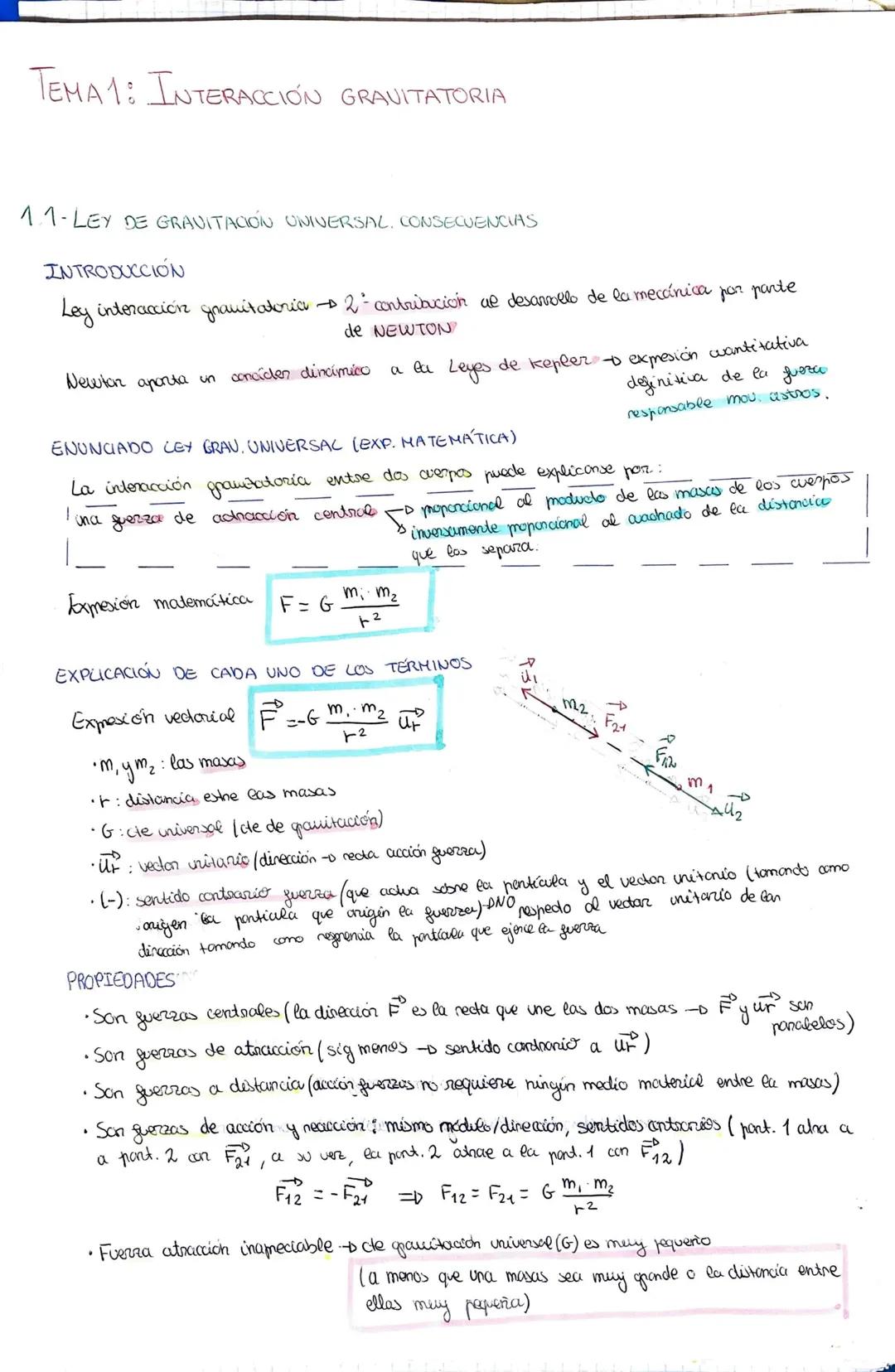

Ley de Gravitación Universal y sus Consecuencias

¿Te has preguntado qué mantiene a la Luna orbitando alrededor de la Tierra? La respuesta está en la Ley de Gravitación Universal de Newton, una de sus mayores contribuciones a la mecánica.

La interacción gravitatoria entre dos cuerpos se explica mediante una fuerza de atracción central que es proporcional al producto de sus masas e inversamente proporcional al cuadrado de la distancia que los separa. Matemáticamente se expresa como: $\vec{F} = -G \frac{m_1 m_2}{r^2} \hat{u}_r$, donde:

• $m_1$ y $m_2$ son las masas de los cuerpos
• $r$ es la distancia entre ellas
• $G$ es la constante de gravitación universal
• $\hat{u}_r$ es el vector unitario en la dirección de la recta que une las masas
• El signo negativo indica que la fuerza es de atracción

Esta fuerza tiene propiedades importantes: es central (actúa en la línea que une ambas masas), es de atracción (siempre atrae), es una fuerza a distancia (no requiere medio material) y cumple con la tercera ley de Newton (acción y reacción).

💡 Dato clave: La fuerza gravitatoria es inmensurable en objetos pequeños porque la constante $G$ es muy pequeña ($6,67·10^{-11} \text{Nm}^2/\text{kg}^2$). Solo se percibe cuando una de las masas es muy grande (como un planeta) o cuando las masas están muy próximas.

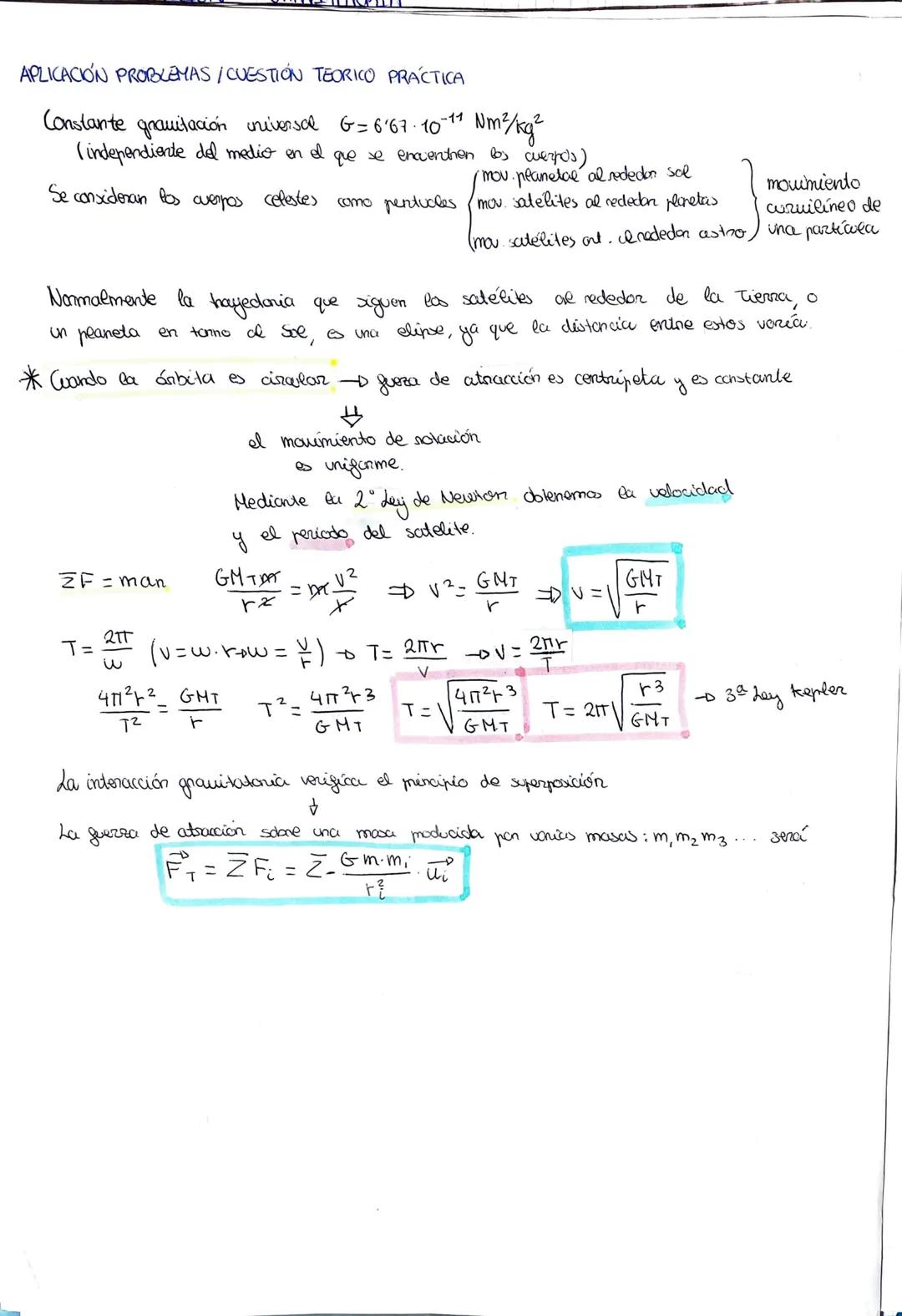

Aplicación de la Gravitación Universal

Cuando aplicamos la Ley de Gravitación Universal a problemas prácticos, como el movimiento de planetas alrededor del Sol o satélites alrededor de planetas, podemos obtener información valiosa sobre sus trayectorias.

Normalmente, los cuerpos celestes siguen órbitas elípticas, pero cuando la órbita es circular, la fuerza de atracción actúa como fuerza centrípeta y es constante. Esto produce un movimiento de rotación uniforme que podemos analizar usando la segunda Ley de Newton:

$\frac{GMm}{r^2} = \frac{mv^2}{r}$

De esta ecuación podemos obtener:

• La velocidad del satélite: $v = \sqrt{\frac{GM}{r}}$
• El periodo de rotación: $T = 2\pi \sqrt{\frac{r^3}{GM}}$

Esta última expresión representa la tercera Ley de Kepler, que establece que el cuadrado del periodo es proporcional al cubo del radio de la órbita.

Otra propiedad importante de la interacción gravitatoria es que verifica el principio de superposición. Esto significa que la fuerza total sobre una masa debida a varias masas es la suma vectorial de las fuerzas individuales:

$\vec{F_T} = \sum \vec{F_i} = \sum \frac{G m m_i}{r_i^2} \vec{u_i}$

Este principio es fundamental para resolver problemas donde intervienen múltiples cuerpos.

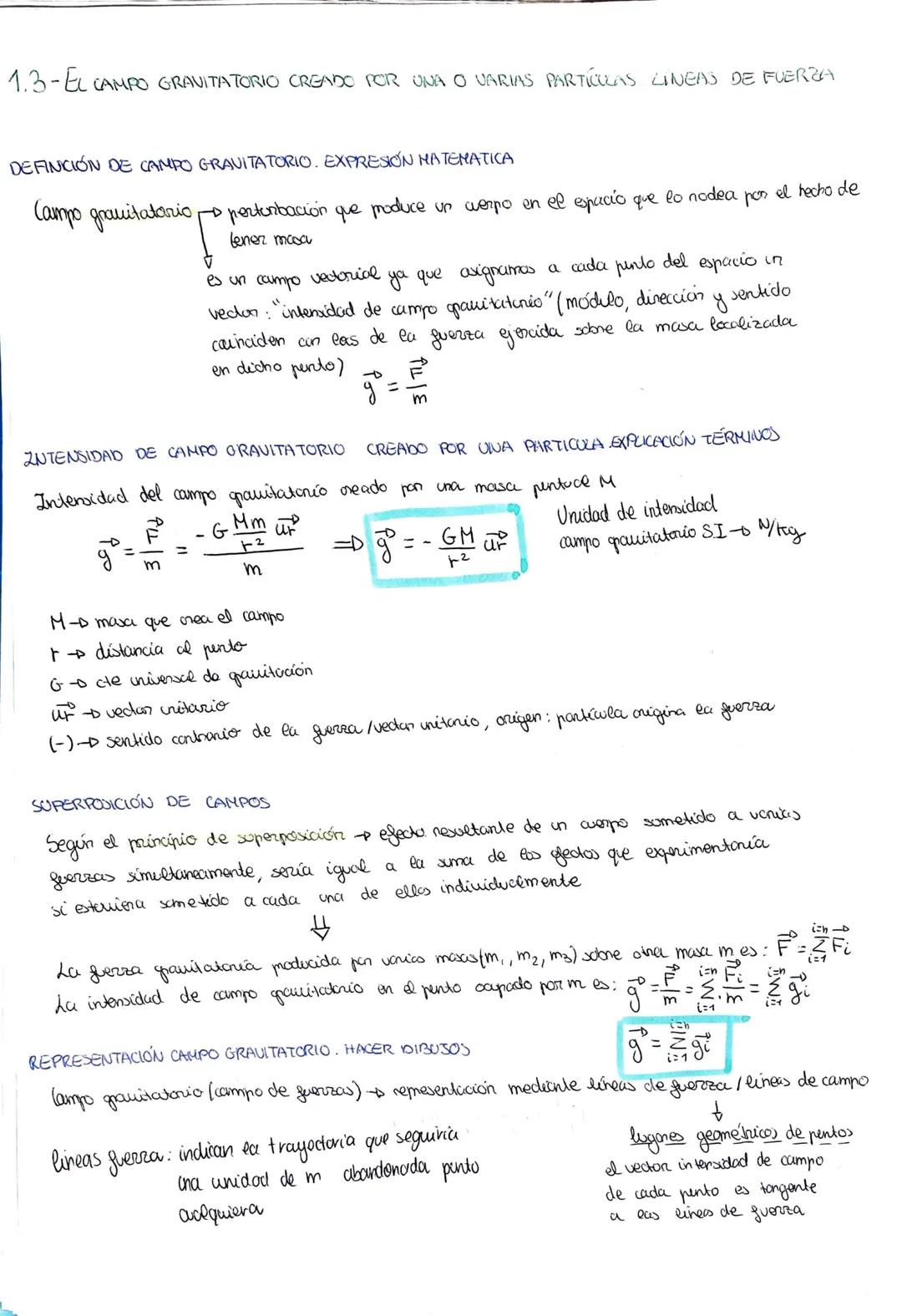

El Campo Gravitatorio y sus Líneas de Fuerza

El concepto de campo nos permite entender cómo un cuerpo puede ejercer influencia sobre su entorno. El campo gravitatorio es la perturbación que produce un cuerpo en el espacio que lo rodea por el hecho de tener masa.

Es un campo vectorial porque a cada punto del espacio le asignamos un vector llamado "intensidad de campo gravitatorio" ($\vec{g}$). Este vector tiene la misma dirección y sentido que la fuerza ejercida sobre una masa colocada en ese punto, y se define como:

$\vec{g} = \frac{\vec{F}}{m} = -\frac{GM}{r^2} \vec{u}_r$

Donde:

• $M$ es la masa que crea el campo
• $r$ es la distancia al punto
• $G$ es la constante universal de gravitación
• $\vec{u}_r$ es el vector unitario
• El signo negativo indica que el sentido es hacia la masa que origina el campo

La intensidad del campo gravitatorio se mide en N/kg en el Sistema Internacional.

Cuando varias masas crean un campo gravitatorio, aplicamos el principio de superposición: $\vec{g} = \sum_{i=1}^{n} \vec{g}_i$

🔍 Visualización del campo: El campo gravitatorio se representa mediante líneas de fuerza, que indican la trayectoria que seguiría una unidad de masa abandonada en cualquier punto. El vector intensidad de campo en cada punto es tangente a estas líneas.

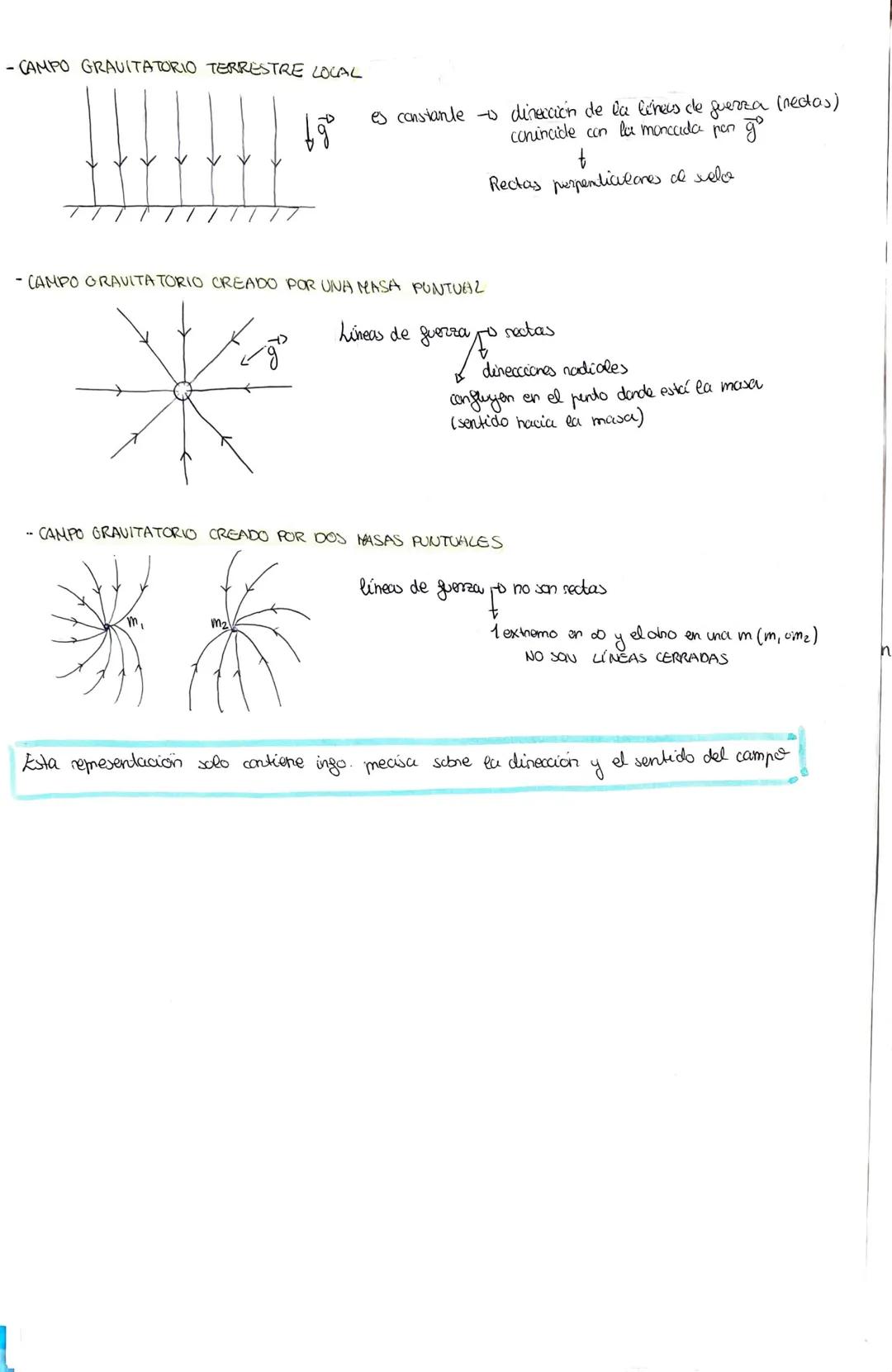

Representación del Campo Gravitatorio

La visualización del campo gravitatorio mediante líneas de fuerza nos ayuda a comprender mejor su comportamiento en diferentes situaciones.

En el campo gravitatorio terrestre local, las líneas de fuerza son prácticamente rectas y su dirección coincide con la marcada por $\vec{g}$. Estas líneas son perpendiculares a la superficie terrestre, apuntando hacia el centro de la Tierra.

Cuando estudiamos el campo gravitatorio creado por una masa puntual, las líneas de fuerza son rectas con direcciones radiales que convergen en el punto donde está la masa. El sentido de estas líneas es siempre hacia la masa que crea el campo.

En el caso del campo gravitatorio creado por dos masas puntuales, las líneas de fuerza ya no son rectas simples. Tienen un extremo en el infinito y el otro en una de las masas. Es importante destacar que estas líneas no son cerradas.

La representación mediante líneas de fuerza proporciona información precisa sobre la dirección y el sentido del campo, aunque no contiene información completa sobre su magnitud. Esta representación es una herramienta visual que nos permite entender cómo se comportaría una partícula en ese campo gravitatorio.

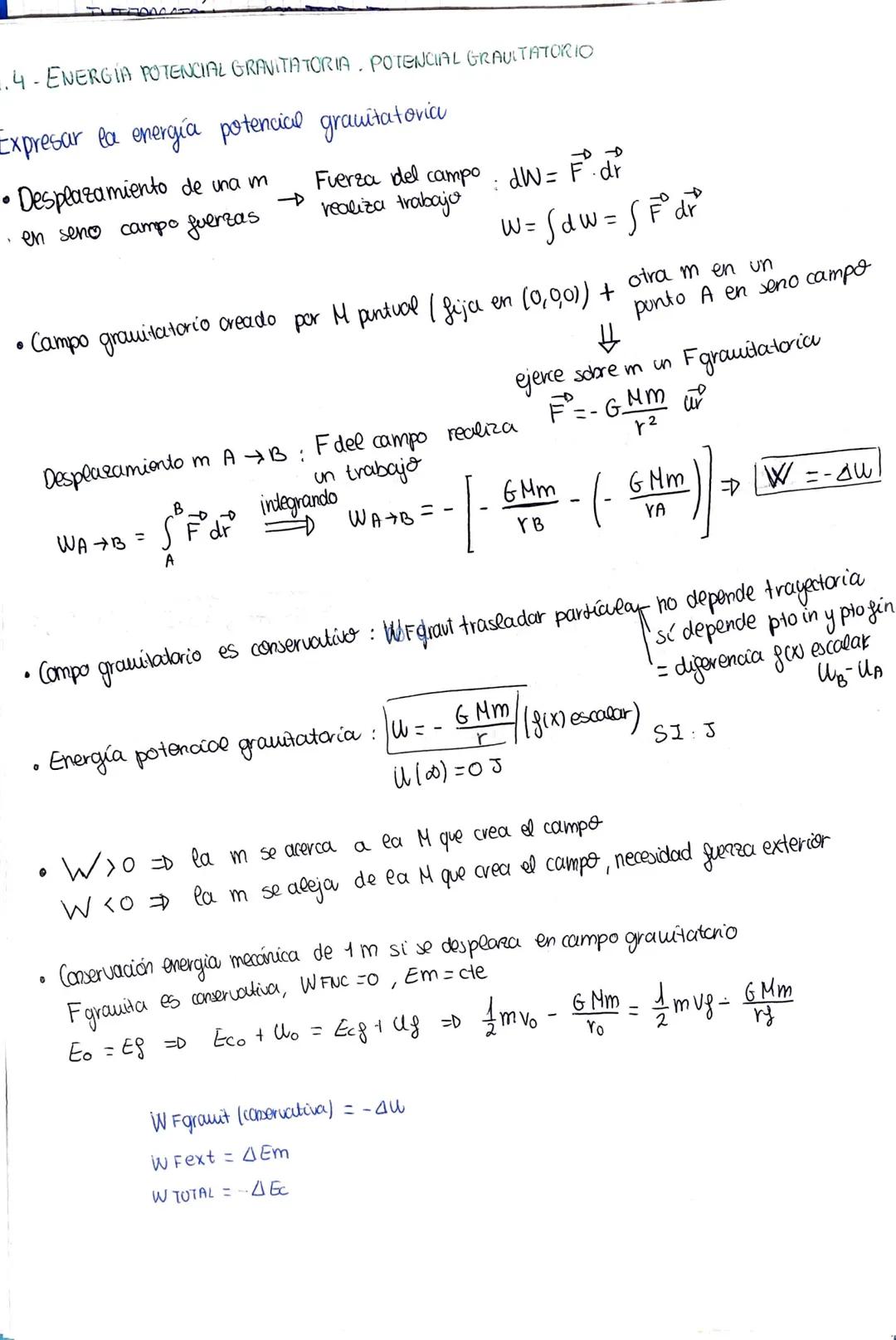

Energía Potencial Gravitatoria

Cuando una masa se desplaza en un campo gravitatorio, la fuerza del campo realiza un trabajo. Este trabajo está relacionado con la energía potencial gravitatoria, un concepto fundamental para entender la dinámica del sistema.

Si una masa $m$ se desplaza desde un punto A hasta un punto B en un campo gravitatorio creado por una masa $M$ puntual, el trabajo realizado por la fuerza gravitatoria es:

$W_{A→B} = \int_A^B \vec{F}\cdot d\vec{r} = -[\frac{GMm}{r_B} - \frac{GMm}{r_A}]$

Este trabajo puede expresarse como: $W = -\Delta U$, donde $U$ es la energía potencial gravitatoria.

El campo gravitatorio es conservativo, lo que significa que el trabajo para trasladar una partícula no depende de la trayectoria seguida, sino solo de los puntos inicial y final.

La energía potencial gravitatoria se expresa como: $U = -\frac{GMm}{r}$ (con $U(∞)=0$ J)

Cuando $W > 0$, la masa se acerca a la masa creadora del campo. Si $W < 0$, la masa se aleja y se necesita una fuerza exterior.

💡 Conservación de la energía: En un campo gravitatorio, la energía mecánica ($E_m = E_c + U$) se conserva si no hay fuerzas no conservativas. Esto nos permite relacionar velocidades y posiciones: $\frac{1}{2}mv_0^2 - \frac{GMm}{r_0} = \frac{1}{2}mv_f^2 - \frac{GMm}{r_f}$

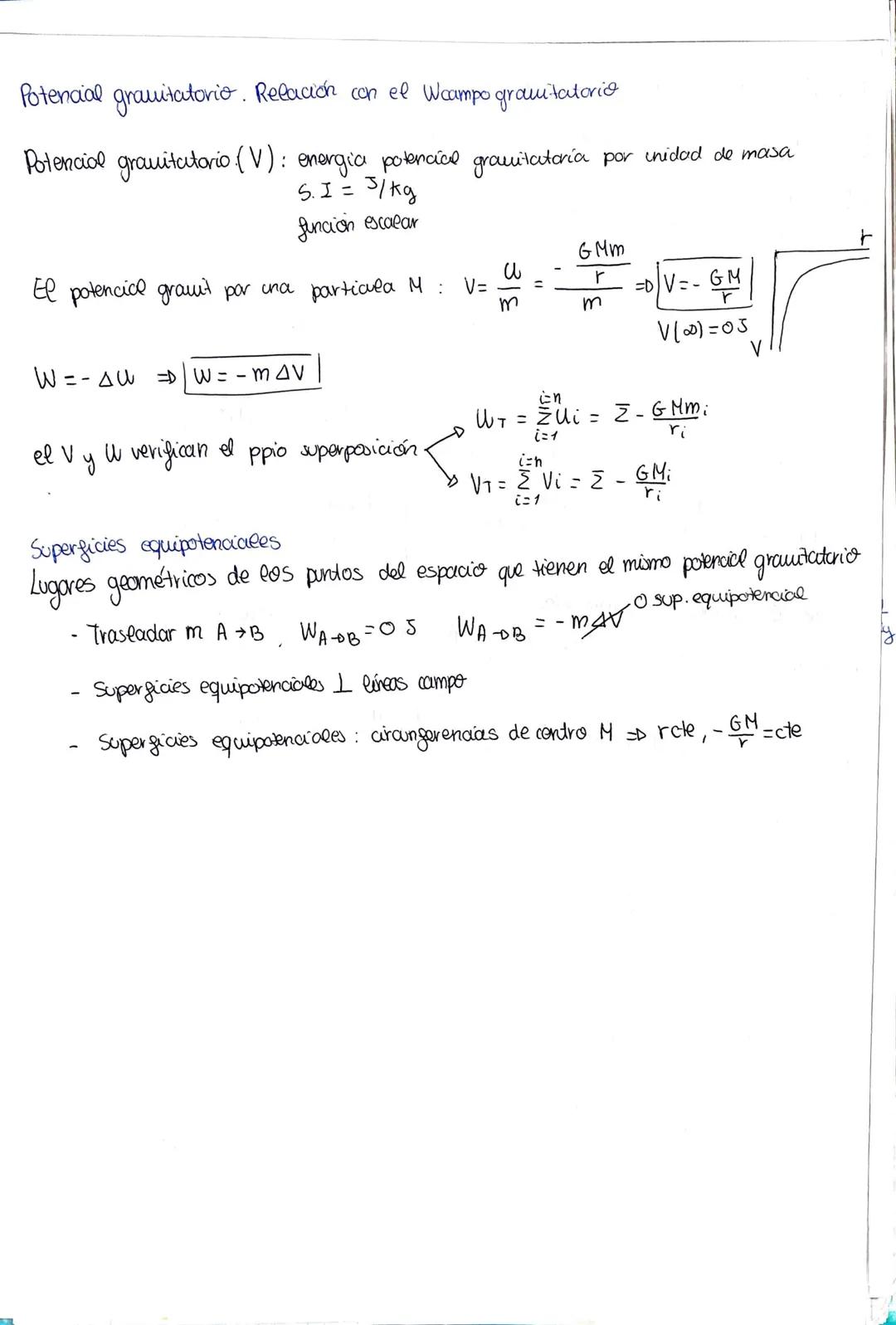

Potencial Gravitatorio y Superficies Equipotenciales

El potencial gravitatorio ($V$) es un concepto que simplifica el estudio del campo gravitatorio. Se define como la energía potencial por unidad de masa: $V = \frac{U}{m} = -\frac{GM}{r}$.

Esta magnitud escalar se mide en J/kg en el SI y nos permite calcular el trabajo realizado por el campo de forma sencilla: $W = -m\Delta V$. Al igual que la intensidad del campo, el potencial también verifica el principio de superposición: $V_T = \sum_{i=1}^{n} V_i$.

Las superficies equipotenciales son lugares geométricos donde todos los puntos tienen el mismo potencial gravitatorio. Estas superficies son esferas concéntricas alrededor de la masa que crea el campo, ya que $V = -\frac{GM}{r}$ es constante cuando $r$ es constante.

Si trasladamos una masa desde un punto A a un punto B dentro de una misma superficie equipotencial, el trabajo realizado por el campo gravitatorio es cero ($W_{A→B} = -m\Delta V = 0$), ya que $\Delta V = 0$.

Las líneas de campo gravitatorio son siempre perpendiculares a las superficies equipotenciales, y el potencial disminuye en la dirección del campo. Por convención, se toma $V(∞) = 0$ J/kg como referencia.

Esta relación entre el campo y el potencial nos permite visualizar el campo gravitatorio de forma más intuitiva y calcular el trabajo y la energía de forma más sencilla.

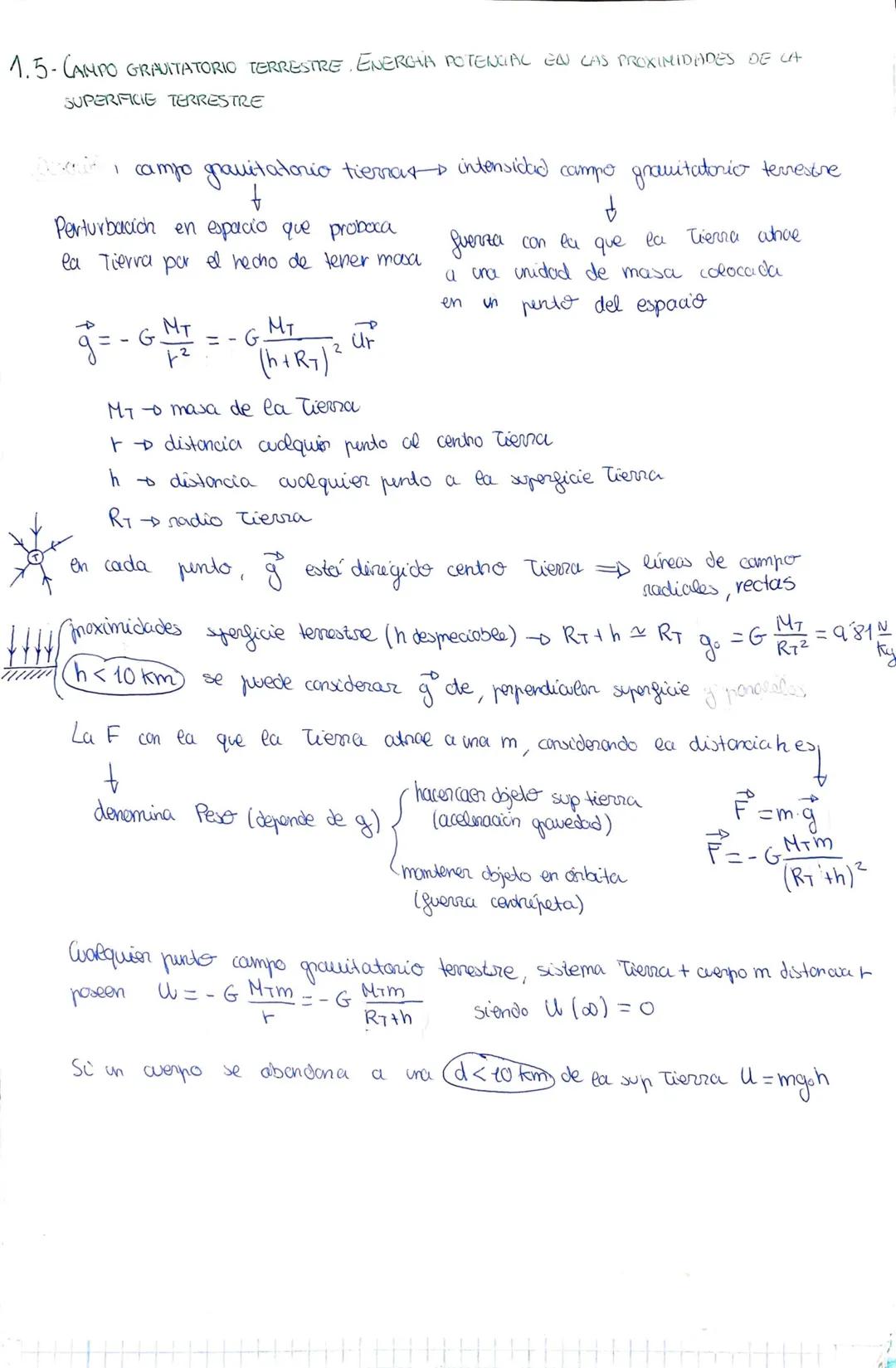

Campo Gravitatorio Terrestre

El campo gravitatorio terrestre es la perturbación que provoca la Tierra en el espacio, creando una fuerza con la que atrae a cualquier masa. La intensidad de este campo a una distancia $r$ del centro de la Tierra viene dada por:

$g = -G \frac{M_T}{r^2} = -G \frac{M_T}{(R_T + h)^2}$

Donde:

• $M_T$ es la masa de la Tierra
• $R_T$ es el radio de la Tierra
• $h$ es la altura sobre la superficie terrestre

En cada punto, el vector $\vec{g}$ está dirigido hacia el centro de la Tierra, por lo que las líneas de campo son radiales y rectas.

En las proximidades de la superficie terrestre (cuando $h < 10$ km), podemos considerar que $g$ es prácticamente constante e igual a $g_0 \approx 9,8$ m/s². En este caso, el campo gravitatorio se puede considerar uniforme, y sus líneas de fuerza son paralelas entre sí y perpendiculares a la superficie terrestre.

La fuerza con la que la Tierra atrae a un cuerpo de masa $m$ es lo que denominamos peso: $F = mg = -G \frac{M_T m}{(R_T + h)^2}$

🌍 Importante: Para alturas pequeñas respecto al radio de la Tierra, la energía potencial gravitatoria se puede aproximar por $U = mgh$. Esta es la expresión que solemos usar en problemas cotidianos, pero recuerda que solo es válida cerca de la superficie terrestre.

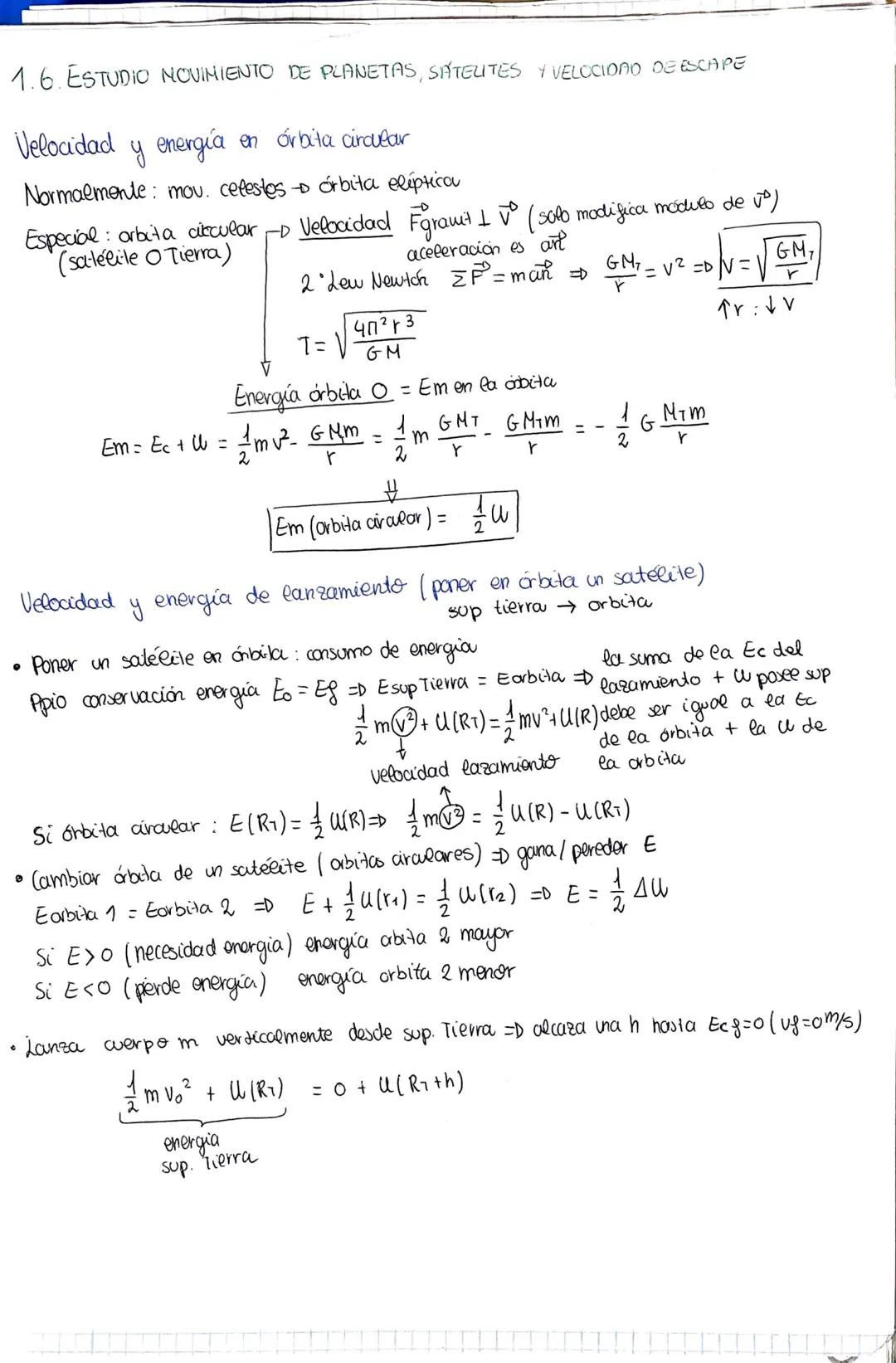

Movimiento de Planetas, Satélites y Velocidad de Escape

El movimiento de los cuerpos celestes puede analizarse aplicando las leyes de Newton y la conservación de la energía.

Cuando un satélite sigue una órbita circular alrededor de un planeta, la velocidad necesaria para mantenerlo en órbita se obtiene igualando la fuerza gravitatoria con la fuerza centrípeta:

$\frac{GM_Tm}{r} = \frac{mv^2}{r} \implies v = \sqrt{\frac{GM_T}{r}}$

Observa que cuanto mayor sea el radio de la órbita, menor será la velocidad orbital. El período de rotación viene dado por $T = \frac{\sqrt{4\pi^2r^3}}{GM}$.

La energía mecánica total de un satélite en órbita circular es: $E_m = E_c + U = \frac{1}{2}mv^2 - \frac{GM_Tm}{r} = -\frac{1}{2}\frac{GM_Tm}{r}$

Es importante notar que esta energía es negativa e igual a la mitad de la energía potencial.

Para poner un satélite en órbita, es necesario proporcionarle la energía suficiente. Aplicando el principio de conservación de la energía: $\frac{1}{2}mv_0^2 + U(R_T) = \frac{1}{2}mv^2 + U(R)$

Cuando se cambia la órbita de un satélite, también cambia su energía. Si la energía de la nueva órbita es mayor, se necesita aportar energía; si es menor, el satélite pierde energía.

🚀 Velocidad de escape: Es la velocidad mínima que debe adquirir un cuerpo para escapar del campo gravitatorio de un planeta. Se calcula como: $V_e = \sqrt{\frac{2GM}{r}}$. Para la Tierra, esta velocidad es aproximadamente 11,2 km/s.

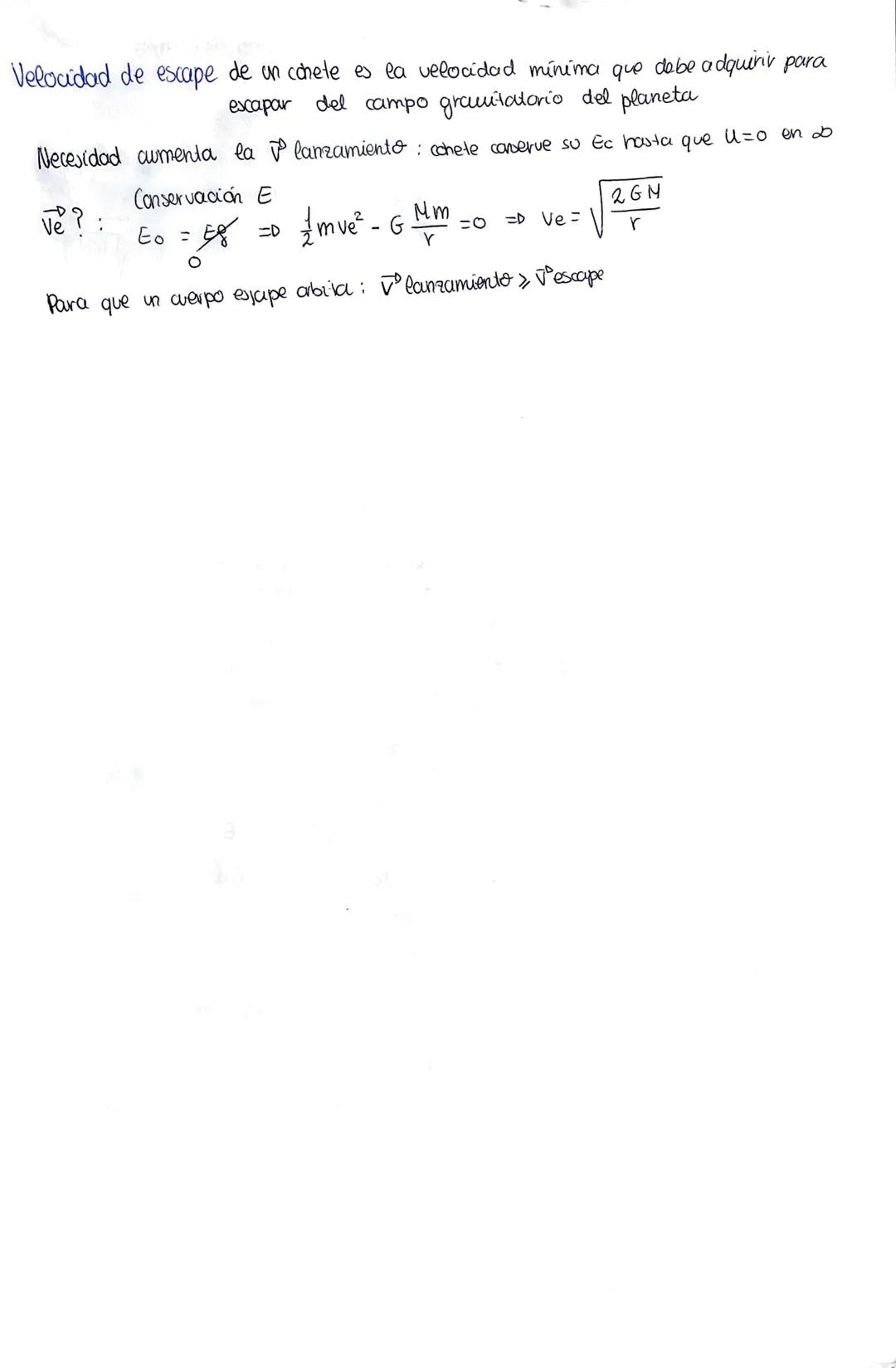

Velocidad de Escape

La velocidad de escape es un concepto fundamental en la exploración espacial. Se define como la velocidad mínima que debe adquirir un cuerpo para escapar completamente del campo gravitatorio de un planeta sin necesidad de propulsión adicional.

Para calcular esta velocidad, utilizamos el principio de conservación de la energía. Un cuerpo escapará del campo gravitatorio si su energía mecánica total es al menos cero cuando se encuentra en el infinito (donde la energía potencial es nula).

Partiendo de la conservación de la energía: $E_0 = E_\infty = 0$

Desarrollando: $\frac{1}{2}mv_e^2 - G\frac{Mm}{r} = 0$

Despejando la velocidad de escape: $V_e = \sqrt{\frac{2GM}{r}}$

Esta expresión nos indica que la velocidad de escape:

• Aumenta con la masa del planeta o cuerpo celeste
• Disminuye con la distancia al centro del planeta

Para que un cuerpo pueda escapar de la órbita terrestre, su velocidad de lanzamiento debe ser mayor que la velocidad de escape. En el caso de la Tierra, la velocidad de escape es aproximadamente 11,2 km/s, un valor crucial en el diseño de misiones espaciales.

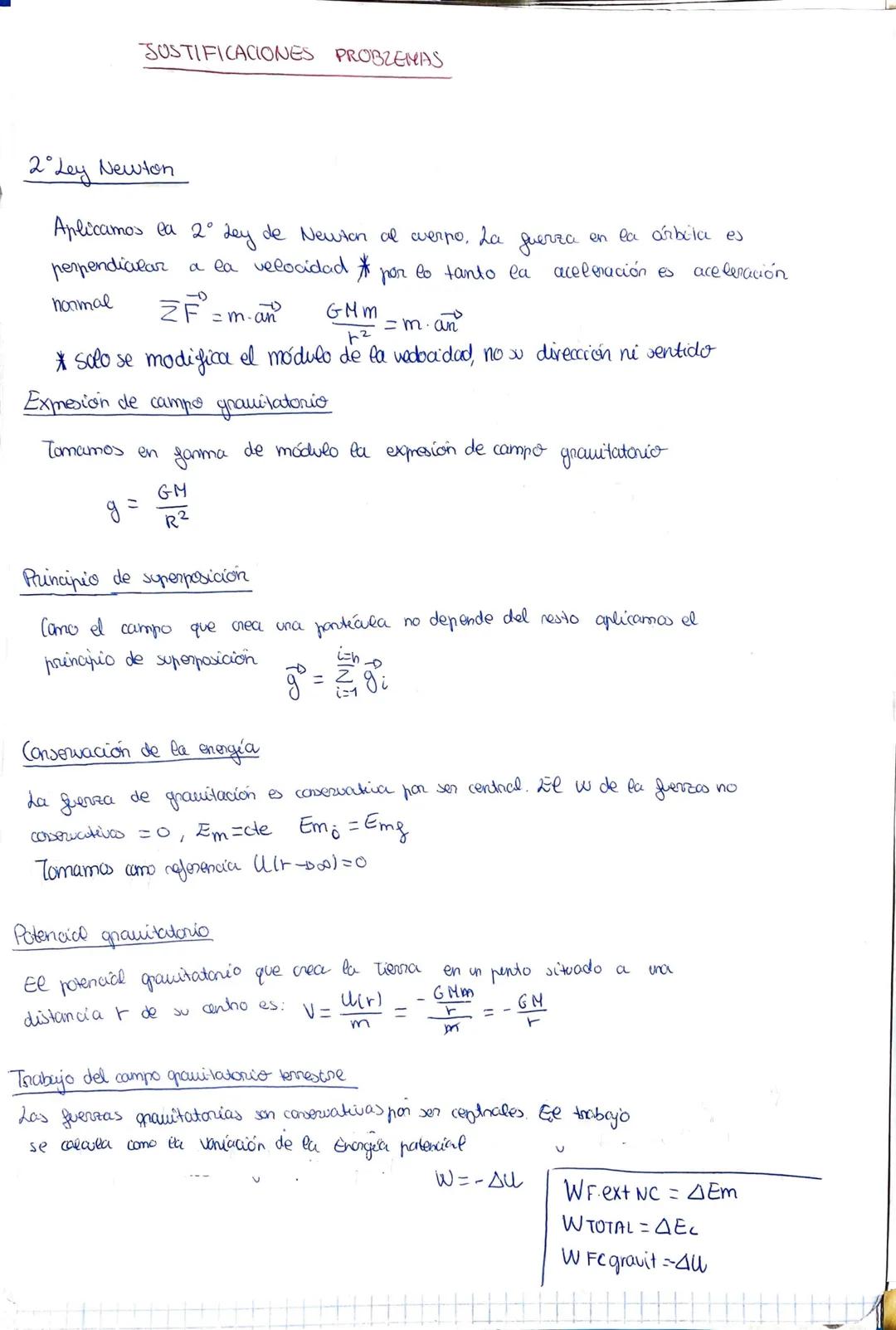

Justificaciones para Problemas de Gravitación

Al resolver problemas de gravitación, es importante justificar adecuadamente las ecuaciones utilizadas. Estas son las principales justificaciones:

Segunda Ley de Newton

Cuando aplicamos la Segunda Ley de Newton a un cuerpo en órbita circular, la fuerza gravitatoria actúa como fuerza centrípeta: $\sum F = m \cdot a_n$ $\frac{GMm}{r^2} = m \cdot a_n$

La fuerza es perpendicular a la velocidad, por lo que solo modifica el módulo de la velocidad, no su dirección ni sentido.

Expresión del Campo Gravitatorio

El módulo del campo gravitatorio a una distancia $R$ del centro de una masa $M$ es: $g = \frac{GM}{R^2}$

Principio de Superposición

Como el campo que crea una partícula no depende del resto, podemos aplicar el principio de superposición: $\vec{g} = \sum_{i=1}^{n} \vec{g_i}$

Conservación de la Energía

La fuerza gravitatoria es conservativa por ser central. Si el trabajo de las fuerzas no conservativas es cero, la energía mecánica se conserva: $E_{m0} = E_{mf}$

Trabajo del Campo Gravitatorio

El trabajo realizado por el campo gravitatorio se calcula como la variación de la energía potencial: $W = -\Delta U$

También podemos relacionar los distintos tipos de trabajo: $W_{F ext NC} = \Delta E_m$ $W_{TOTAL} = \Delta E_c$ $W_{F gravit} = \Delta U$
