Guía de Examen de Resistencia de Materiales

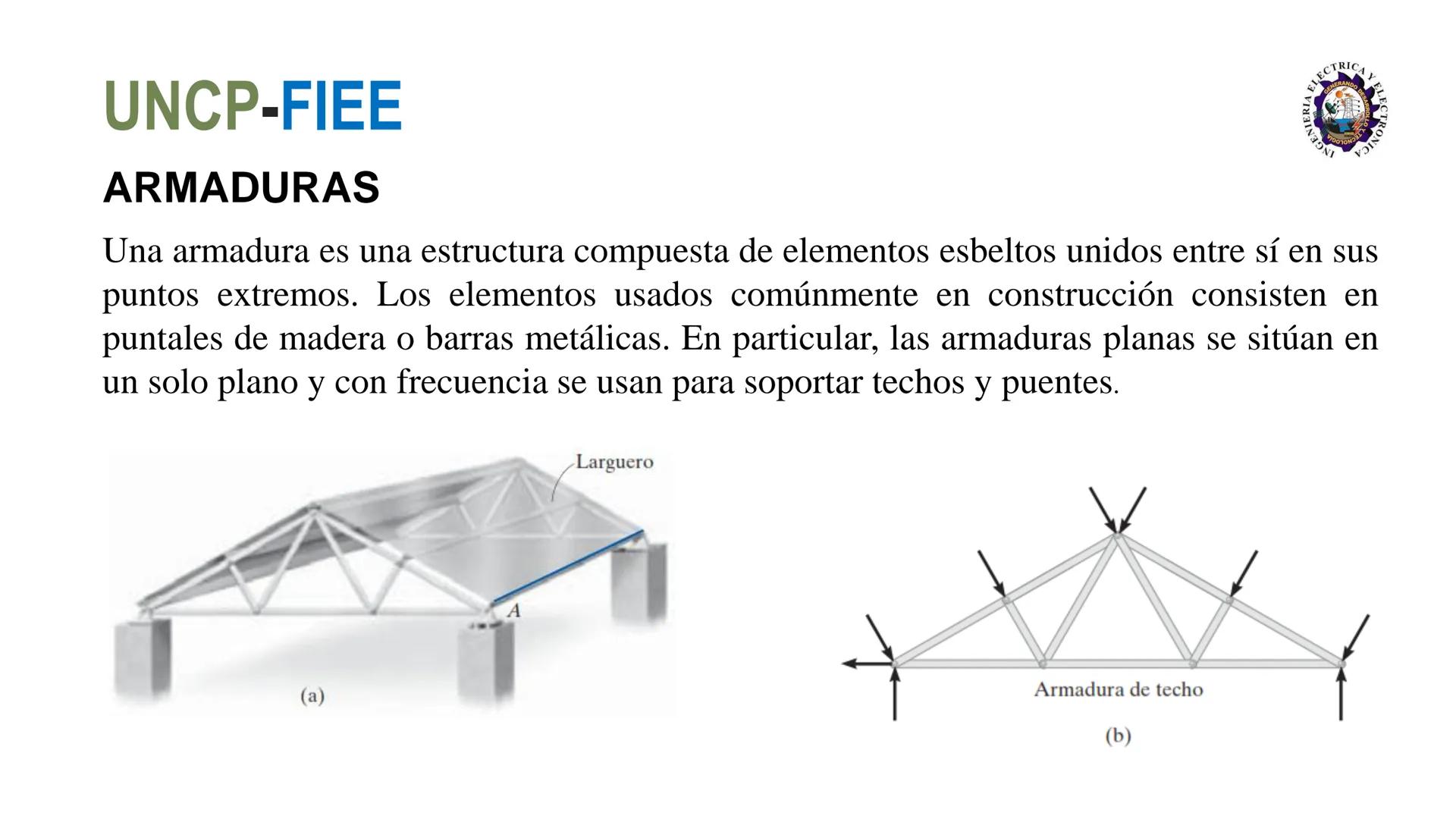

¿Qué son las armaduras?

Las armaduras son estructuras formadas por elementos largos y delgados que se conectan solo en sus extremos. Piensa en ellas como un esqueleto de construcción hecho de barras de madera o metal.

Las armaduras planas son las más comunes y las encuentras especialmente en techos y puentes. Su diseño es genial porque distribuye el peso de manera súper eficiente.

💡 Dato clave: Las armaduras son como el esqueleto de los edificios - mantienen todo en su lugar y soportan cargas enormes usando relativamente poco material.

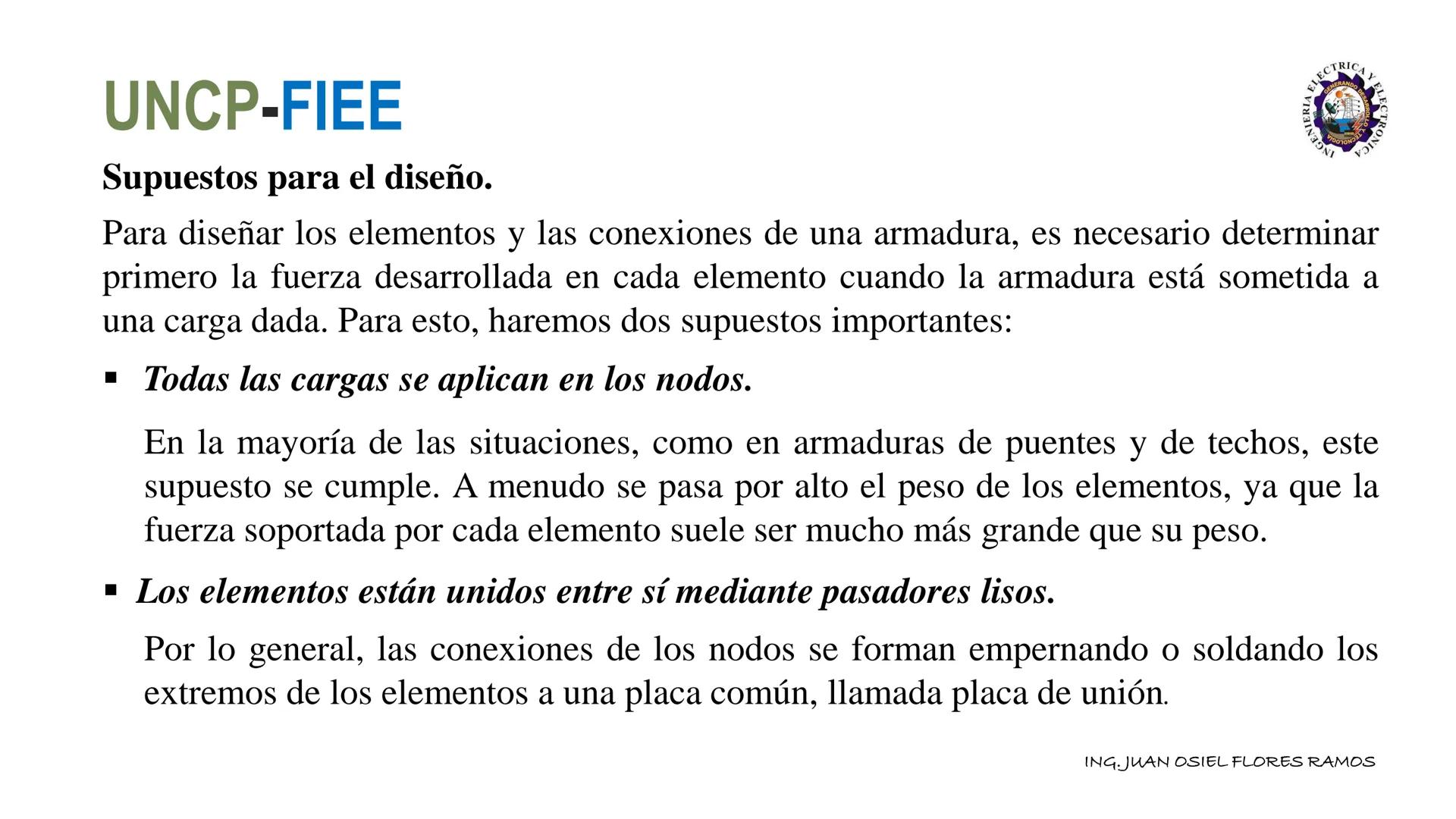

Supuestos básicos para el diseño

Para calcular las fuerzas en una armadura, los ingenieros hacen dos supuestos fundamentales que simplifican todo el proceso.

Primero, todas las cargas se aplican en los nudos (donde se conectan las barras). Esto funciona genial en la práctica porque el peso de las barras es mínimo comparado con las fuerzas que soportan.

Segundo, los elementos están unidos con pasadores lisos. En realidad se usan pernos o soldadura con placas de unión, pero el cálculo funciona igual.

💡 Consejo: Estos supuestos hacen que los cálculos sean mucho más fáciles sin perder precisión en los resultados.

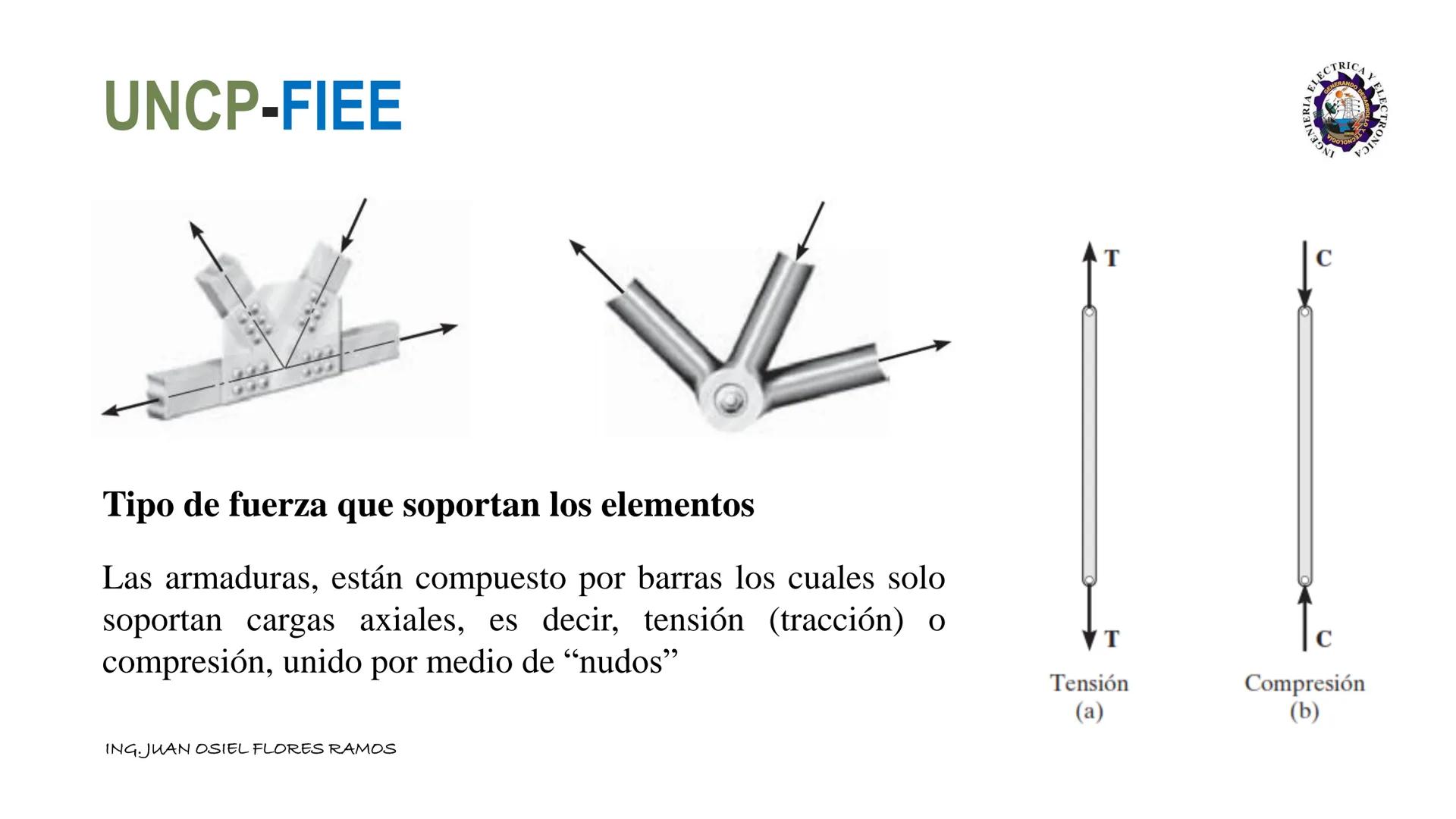

Tipos de fuerzas en los elementos

Los elementos de las armaduras solo soportan fuerzas axiales - o sea, fuerzas que actúan a lo largo de la barra, no de lado.

Estas fuerzas pueden ser de tensión (estirando la barra) o compresión (aplastándola). Los nudos son los puntos donde se conectan todas las barras.

Es súper importante entender esto porque significa que cada barra trabaja de la manera más eficiente posible.

💡 Recuerda: Solo tensión o compresión - nada de fuerzas laterales. Esto hace que las armaduras sean estructuras muy eficientes.

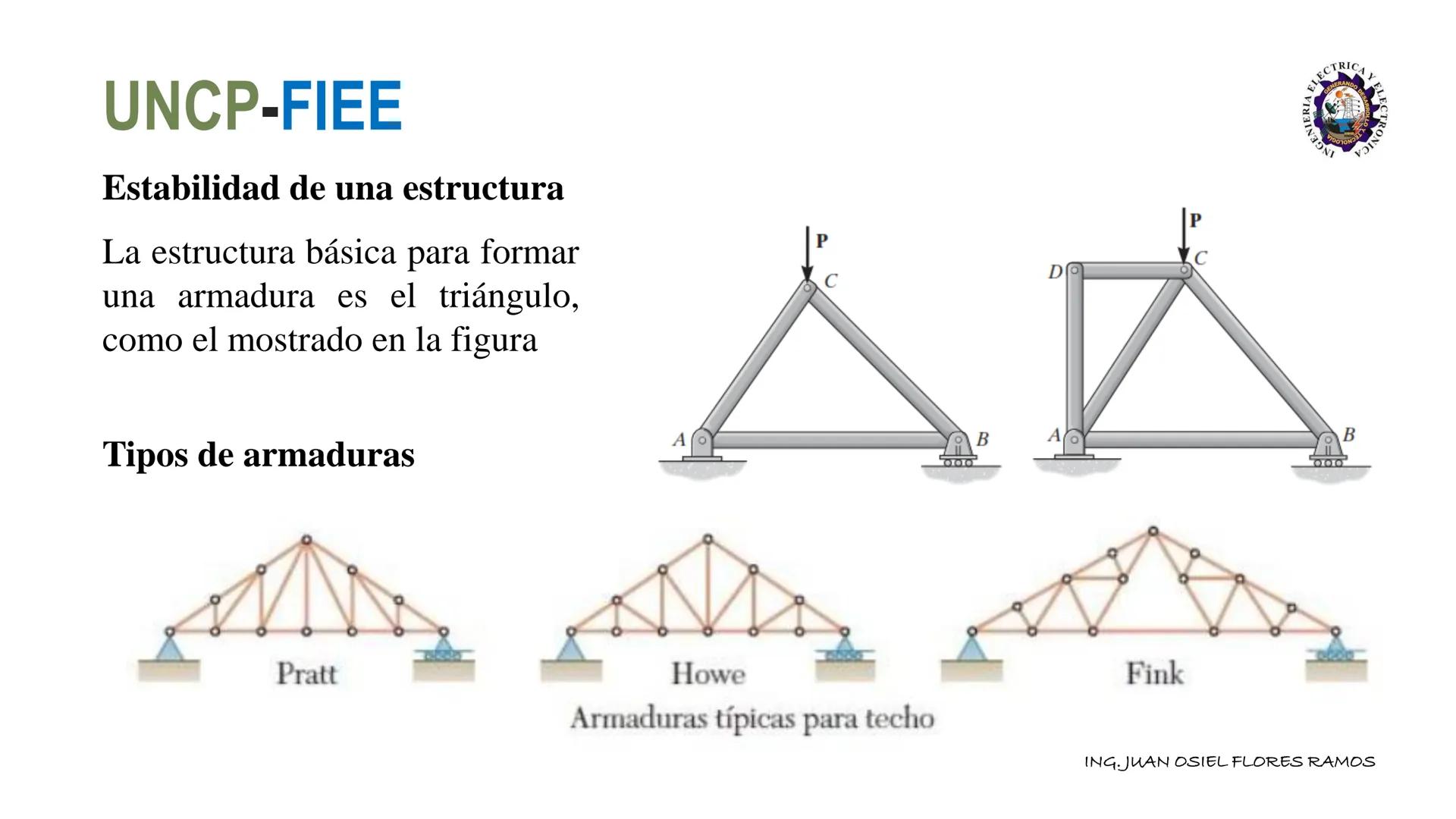

Estabilidad y tipos de armaduras

El triángulo es la forma básica para construir armaduras porque es la única forma geométrica que no se deforma. Es como el ladrillo fundamental de estas estructuras.

Existen varios tipos clásicos: Pratt, Howe y Fink. Cada una tiene sus ventajas según dónde la uses.

Las armaduras de techo son las más comunes que verás. Su diseño triangular les da una resistencia increíble con poco peso.

💡 Dato curioso: El triángulo es la única forma que no cambia aunque presiones sus lados - por eso las armaduras son tan resistentes.

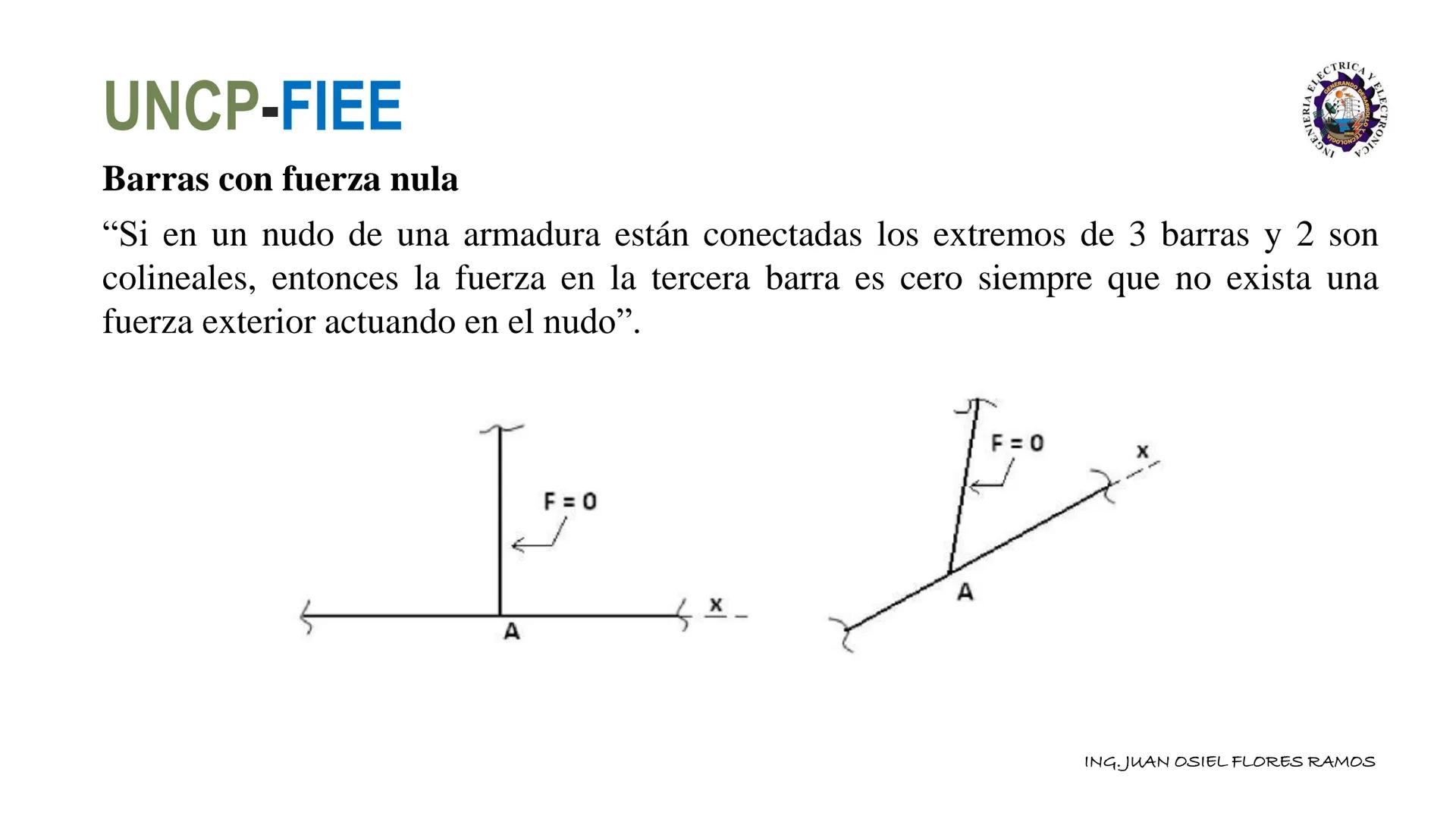

Barras con fuerza nula - Caso 1

Existe una regla genial que te ahorra muchísimos cálculos: si en un nudo se conectan 3 barras y 2 están alineadas, la tercera barra no soporta ninguna fuerza.

Esto pasa cuando no hay fuerzas externas actuando en ese nudo específico. Es como si esa tercera barra estuviera ahí solo decorando.

Identificar estas barras de fuerza cero te simplifica los cálculos de manera brutal.

💡 Truco de examen: Busca siempre estas barras primero - te ahorrarán tiempo y reducirán errores en los cálculos.

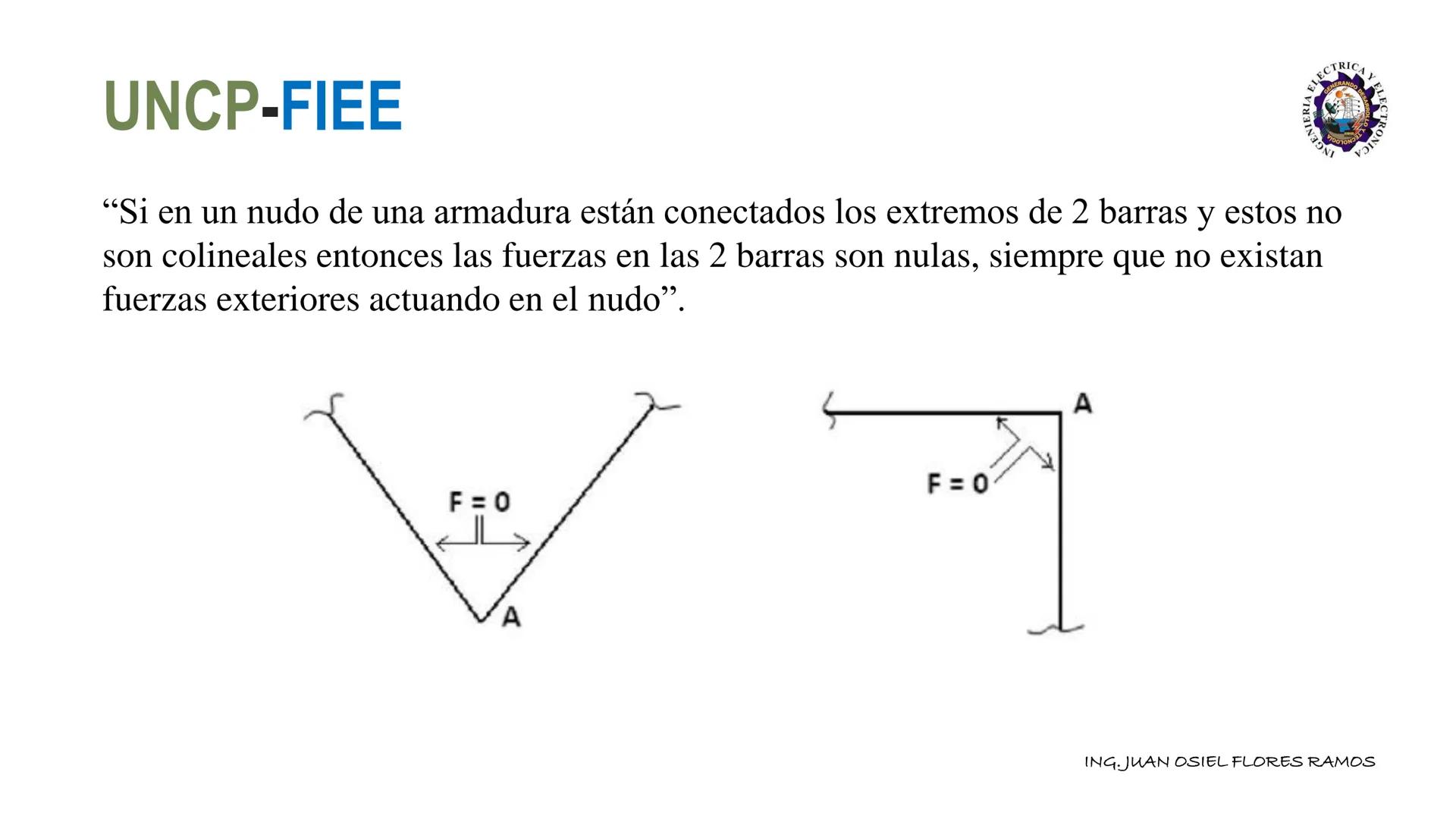

Barras con fuerza nula - Caso 2

Hay otro caso súper útil: cuando solo 2 barras no alineadas se conectan en un nudo sin fuerzas externas, ambas barras tienen fuerza cero.

Esta regla es oro puro para simplificar armaduras complejas. Te permite eliminar barras del análisis desde el principio.

Es increíble cómo la geometría simple puede hacer que problemas complicados se vuelvan manejables.

💡 Estrategia: Siempre empieza identificando barras de fuerza nula - convertirás problemas difíciles en fáciles.

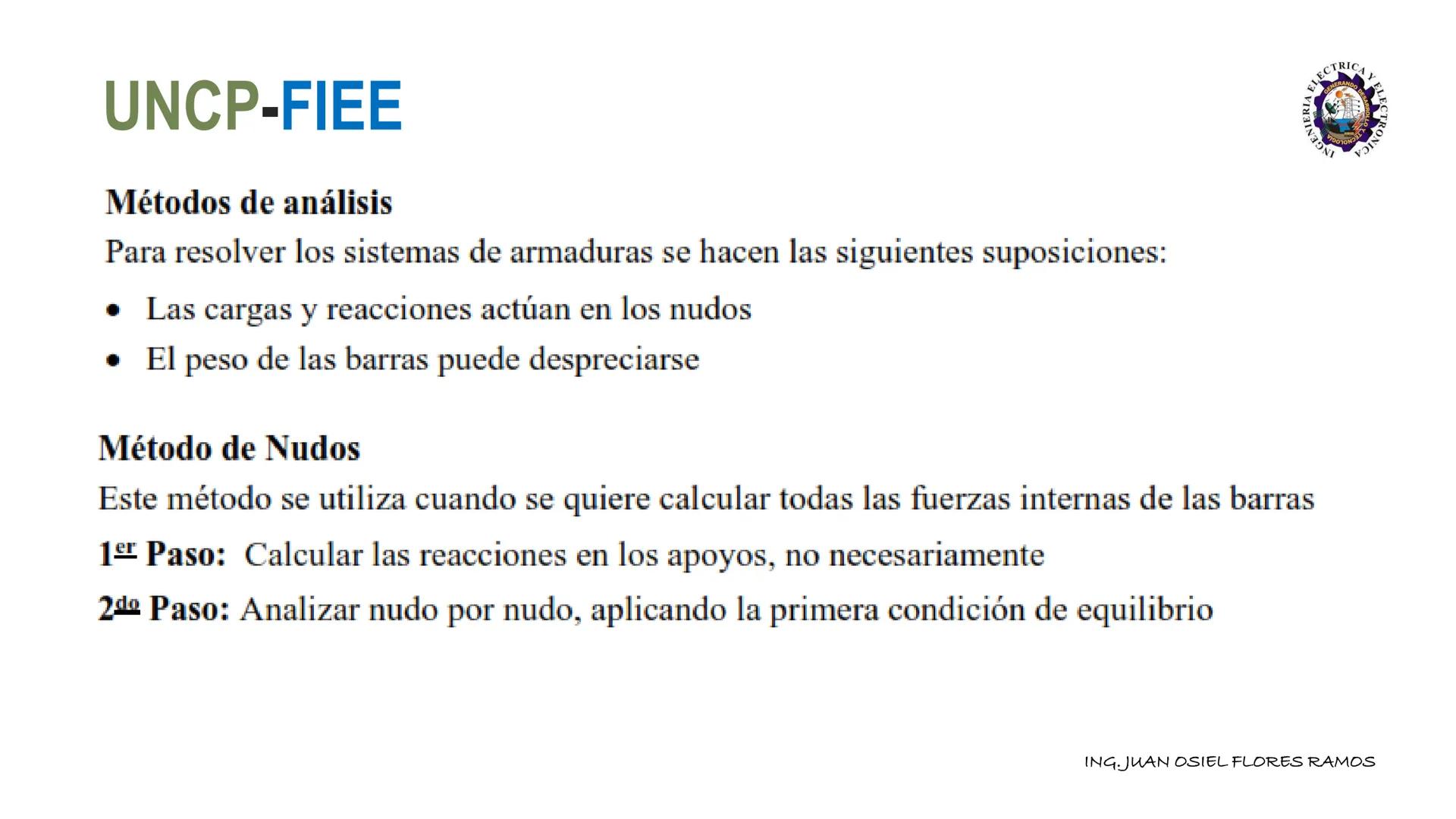

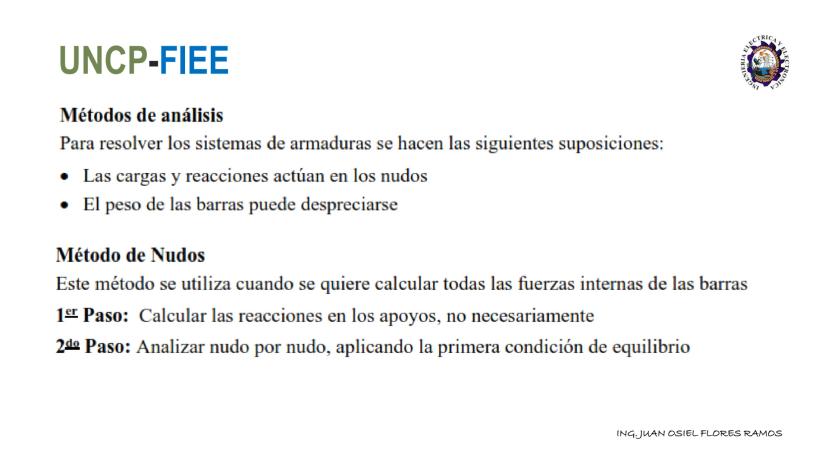

Método de nudos

El método de nudos es tu herramienta principal cuando necesitas calcular todas las fuerzas internas de la armadura.

Primer paso: calcula las reacciones en los apoyos (aunque no siempre es necesario). Segundo paso: analiza nudo por nudo aplicando equilibrio de fuerzas.

Este método es sistemático y te garantiza encontrar todas las fuerzas si lo haces paso a paso.

💡 Consejo de estudio: Practica este método hasta que sea automático - es la base de todo análisis de armaduras.

Método de secciones

El método de secciones es perfecto cuando solo necesitas las fuerzas de algunas barras específicas, no todas.

La clave está en hacer un corte inteligente que divida la armadura en dos partes, cortando máximo tres barras que incluyan las que te interesan.

Este método es súper eficiente porque te va directo al grano sin calcular fuerzas que no necesitas.

💡 Ventaja práctica: Úsalo cuando el problema pida solo algunas fuerzas específicas - te ahorrará mucho tiempo.

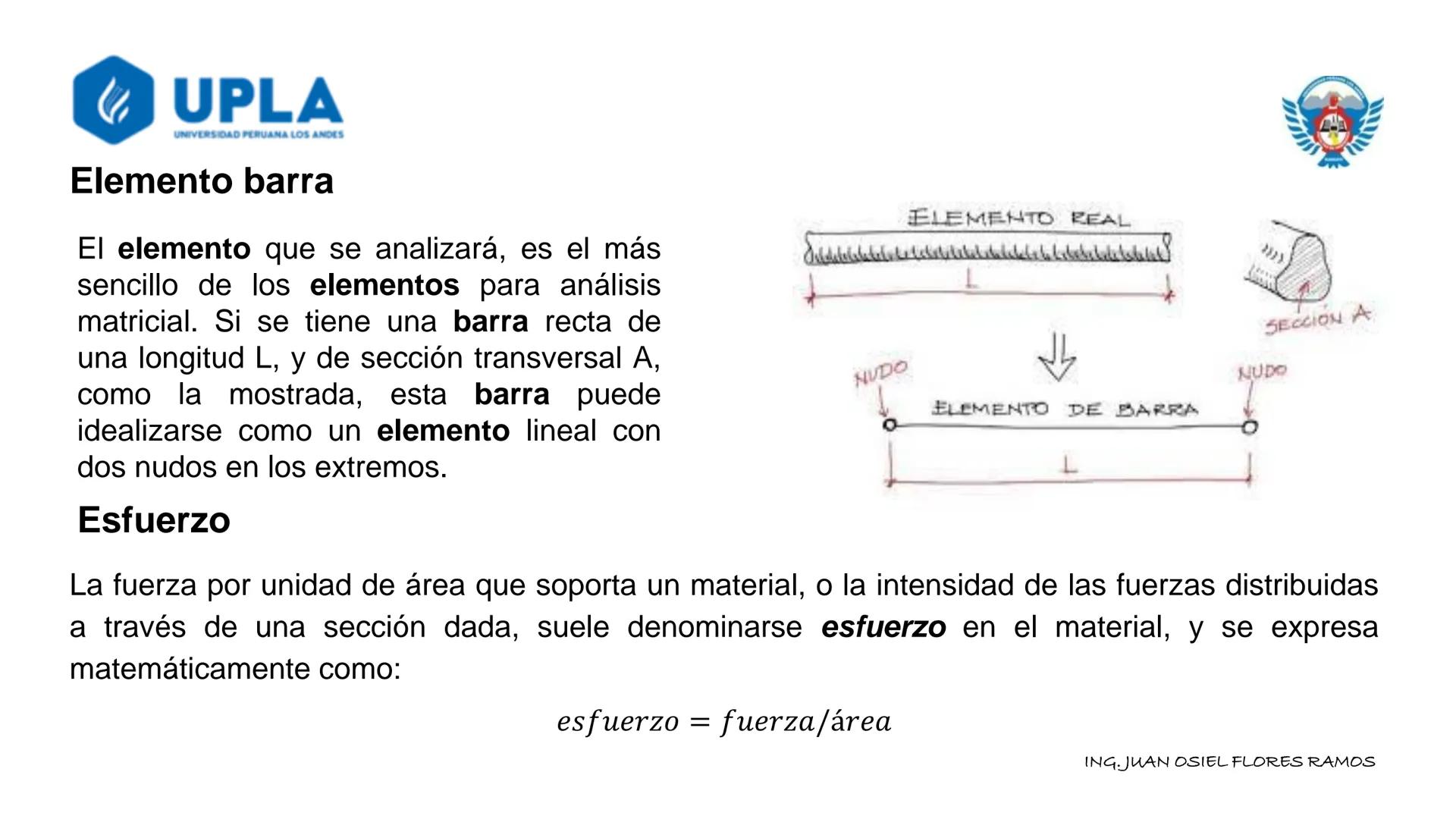

El elemento barra

El elemento barra es el componente más básico para análisis estructural. Es una barra recta de longitud L y sección transversal A con nudos en los extremos.

El esfuerzo se define como fuerza dividida entre área. Es la intensidad de fuerzas que soporta el material en una sección determinada.

Esta simplificación matemática te permite analizar estructuras complejas elemento por elemento.

💡 Concepto clave: Esfuerzo = fuerza/área es la ecuación fundamental que conecta fuerzas con resistencia de materiales.

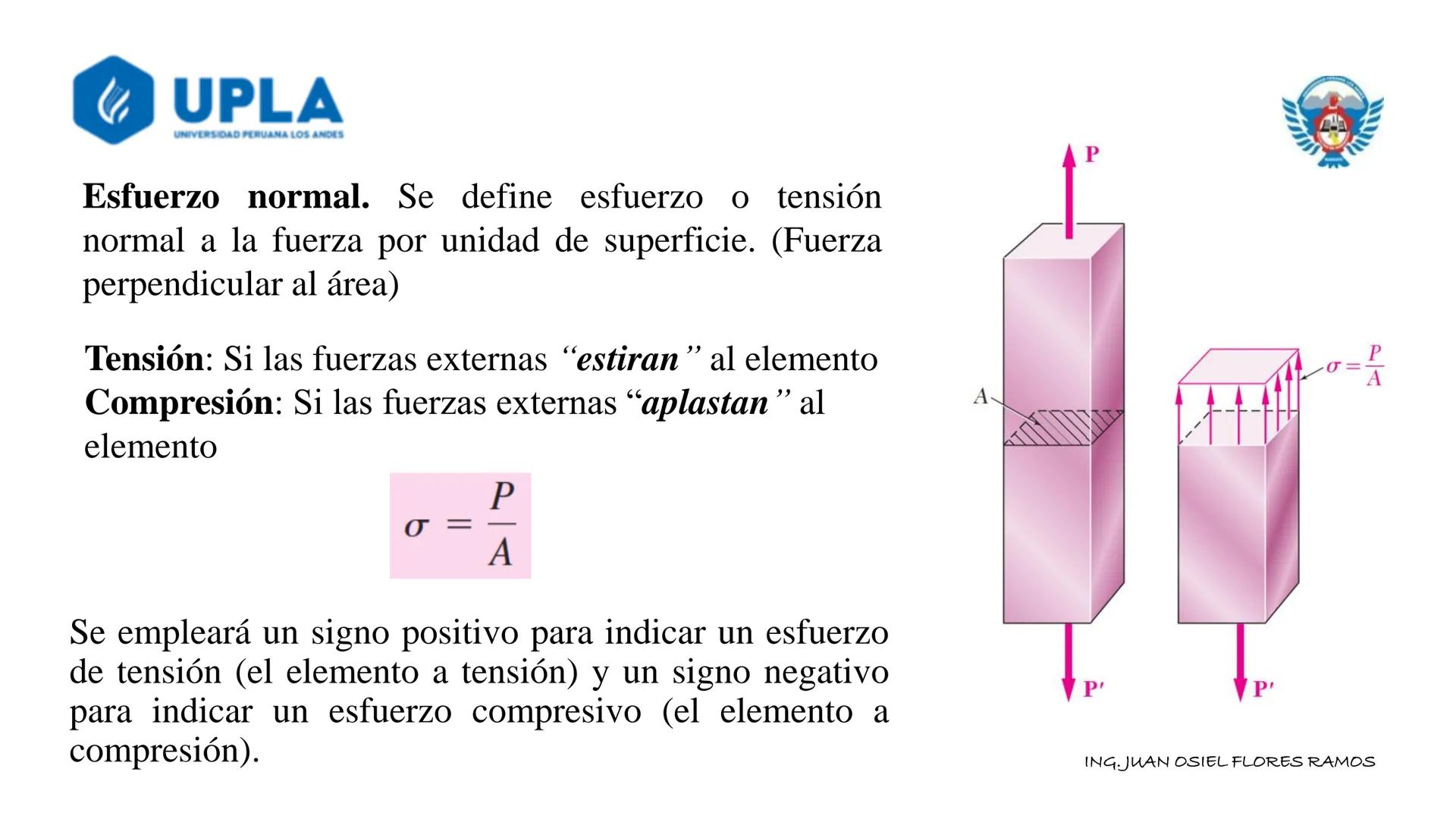

Esfuerzo normal

El esfuerzo normal es la fuerza por unidad de superficie perpendicular al área. Se calcula con σ = P/A.

Hay dos tipos: tensión (cuando las fuerzas estiran el elemento, signo positivo) y compresión (cuando lo aplastan, signo negativo).

Esta clasificación es fundamental porque los materiales se comportan diferente a tensión y compresión.

💡 Regla práctica: Positivo = tensión (estira), negativo = compresión (aplasta). Memoriza esta convención de signos.
