Entendiendo el Campo Magnético - Física 2° Bachillerato

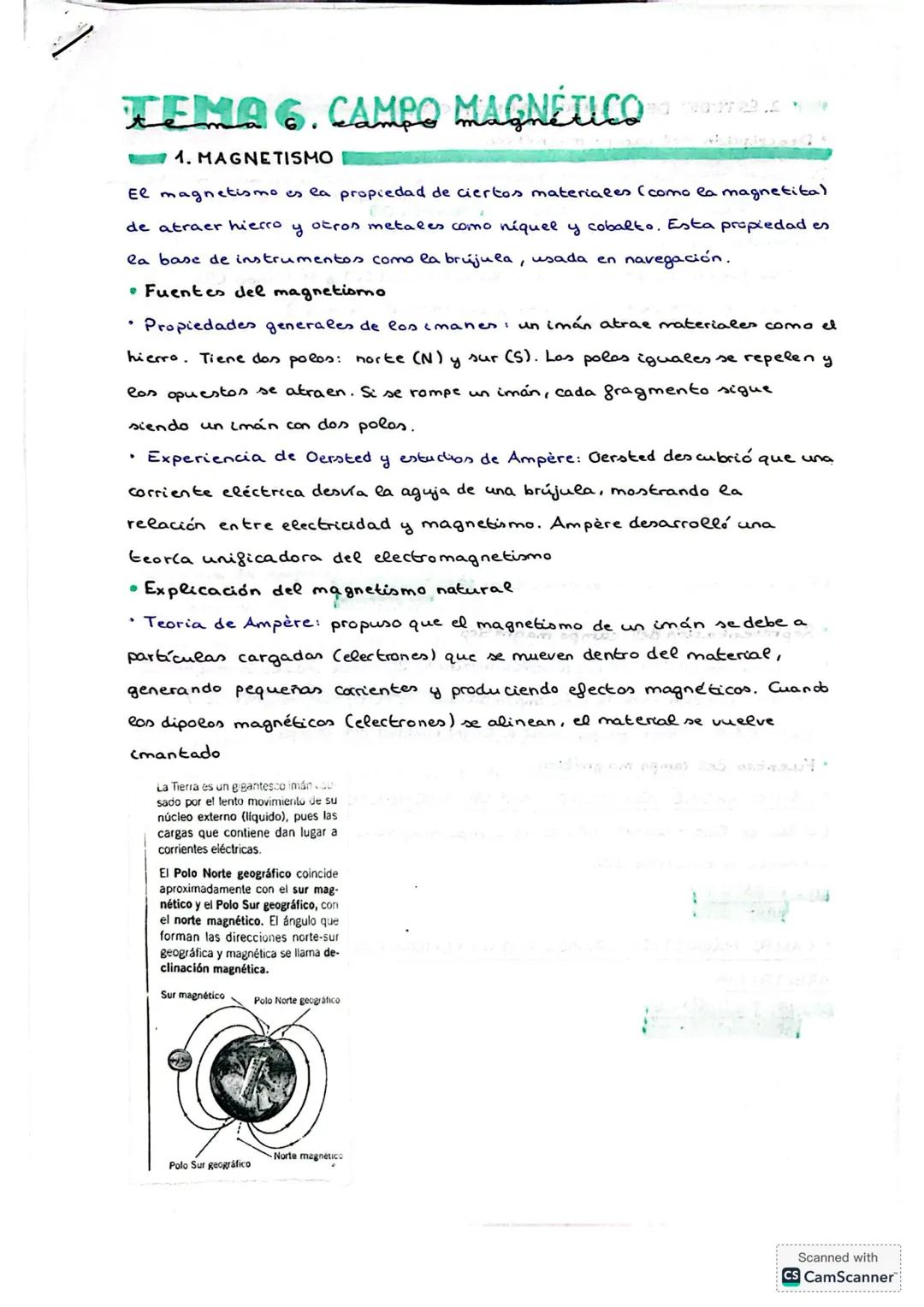

Fundamentos del Magnetismo

¿Sabías que la Tierra es básicamente un imán gigante? El magnetismo es la capacidad de ciertos materiales como la magnetita de atraer metales como el hierro, níquel y cobalto.

Los imanes siempre tienen dos polos: norte (N) y sur (S). Aquí viene lo interesante: los polos iguales se repelen y los opuestos se atraen. Si rompes un imán por la mitad, cada pedazo sigue siendo un imán completo con ambos polos.

Oersted descubrió algo revolucionario: una corriente eléctrica puede mover la aguja de una brújula. Esto demostró que electricidad y magnetismo están conectados. Ampère fue más allá y propuso que el magnetismo se debe a electrones moviéndose dentro del material, creando pequeñas corrientes que generan efectos magnéticos.

💡 Dato curioso: El Polo Norte geográfico coincide aproximadamente con el sur magnético de la Tierra. Por eso tu brújula apunta al norte geográfico.

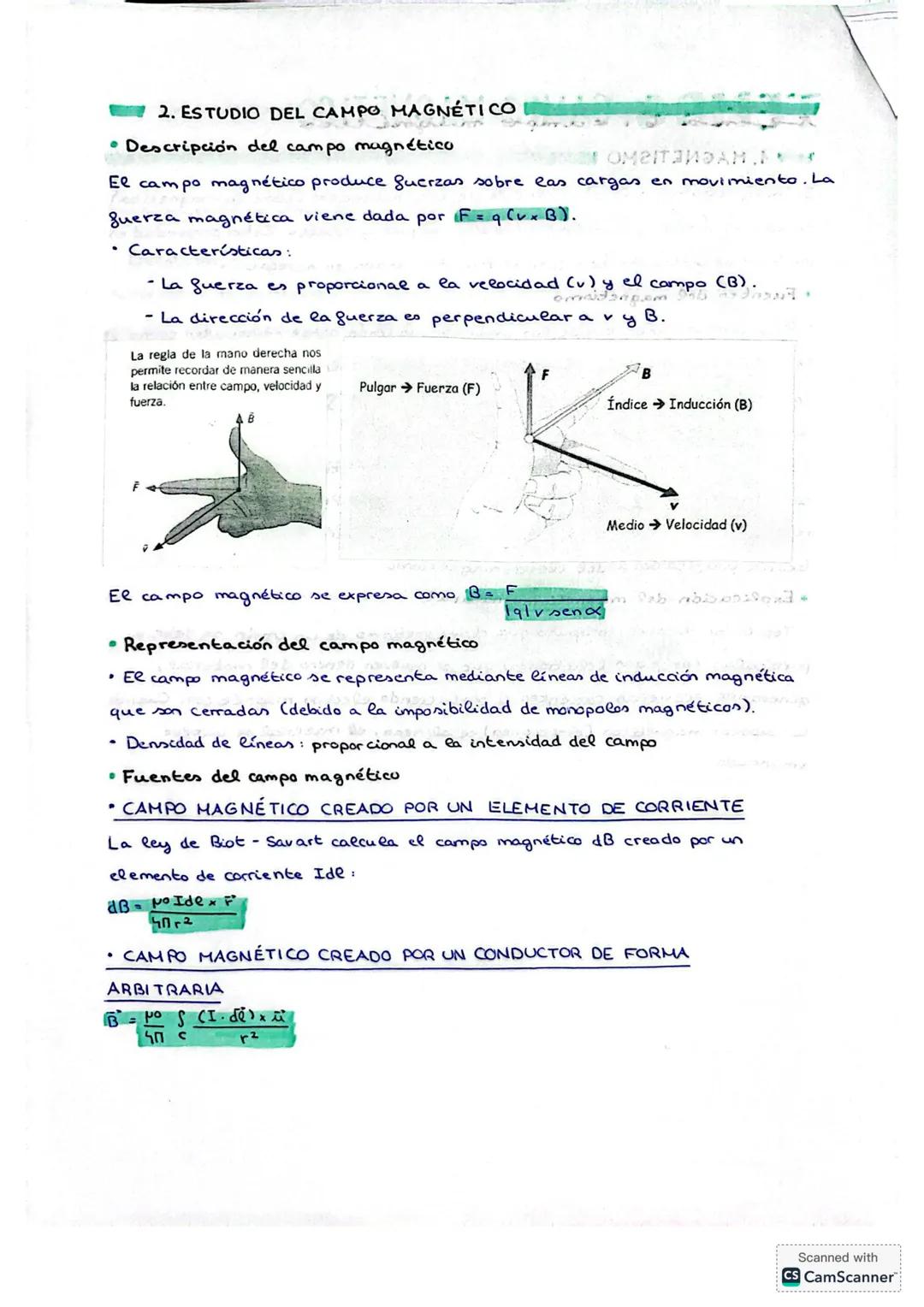

El Campo Magnético y Sus Propiedades

El campo magnético es la región donde actúan las fuerzas magnéticas sobre cargas en movimiento. La fórmula clave es F = q(v × B), donde la fuerza depende de la carga, velocidad y campo magnético.

Lo más importante: la fuerza magnética siempre es perpendicular tanto a la velocidad como al campo magnético. Para recordar las direcciones, usa la regla de la mano derecha: pulgar (velocidad), dedos (campo), palma (fuerza).

El campo magnético se representa con líneas de inducción magnética que siempre son cerradas (no tienen principio ni final). Cuanto más densas sean las líneas, más intenso es el campo.

La ley de Biot-Savart nos dice cómo calcular el campo magnético creado por una corriente eléctrica: dB = $μ₀/4π$ × (Idl × r)/r²

⚡ Recuerda: A diferencia de los campos eléctricos, los campos magnéticos no son conservativos, por eso sus líneas son cerradas.

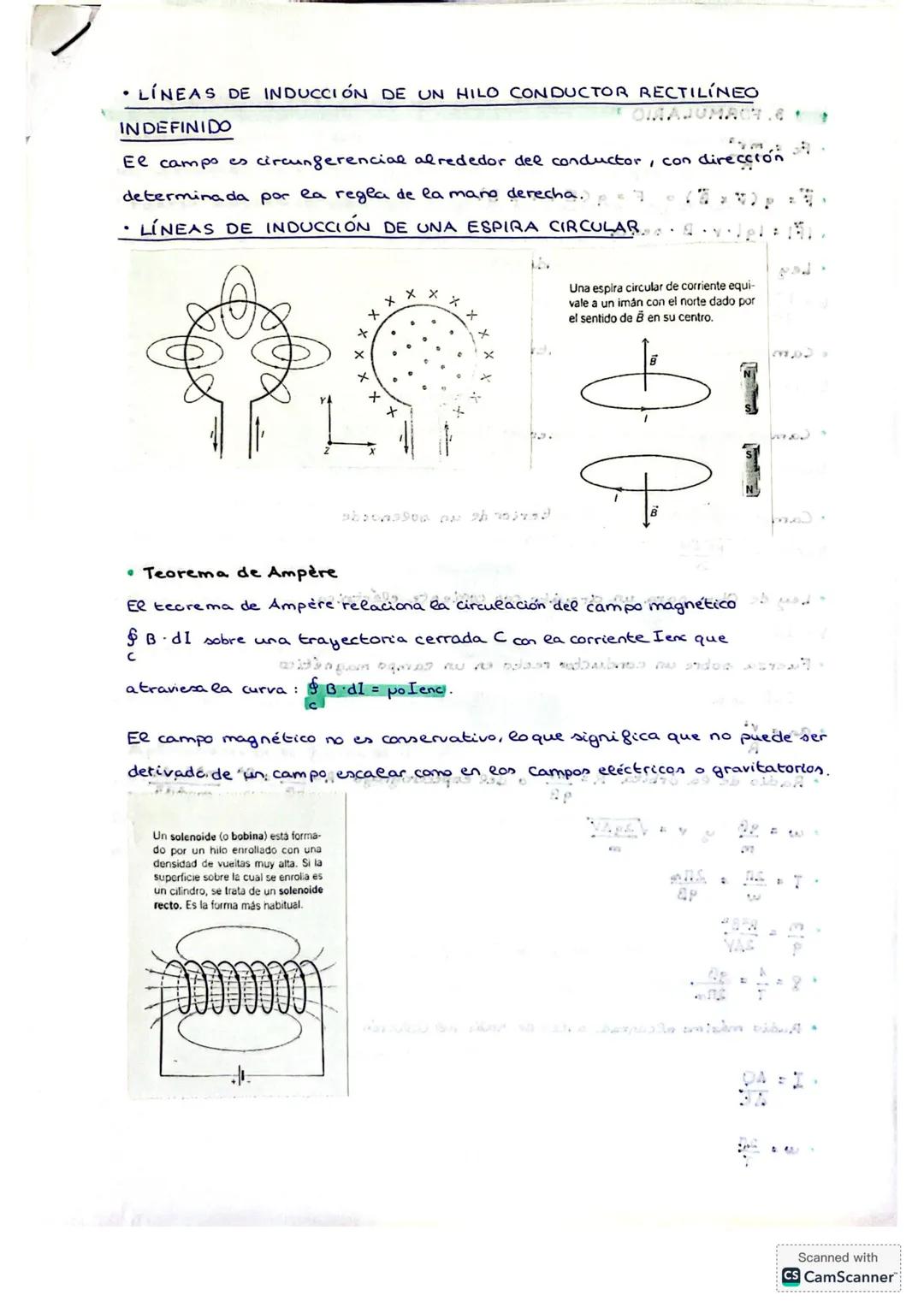

Patrones de Campo Magnético

Los conductores rectos crean campos magnéticos circulares alrededor del cable. Imagínate anillos concéntricos rodeando el conductor, con la dirección dada por la regla de la mano derecha.

Las espiras circulares son como pequeños imanes: crean un campo magnético que sale por un lado (polo norte) y entra por el otro (polo sur). El centro de la espira es donde el campo es más intenso.

El teorema de Ampère es tu herramienta matemática: ∮B·dl = μ₀Ienc. Esto relaciona el campo magnético alrededor de una trayectoria cerrada con la corriente que la atraviesa.

Un solenoide (bobina) es básicamente muchas espiras juntas enrolladas en forma cilíndrica. Por dentro, el campo es uniforme y fuerte; por fuera, es débil y disperso.

🔧 Aplicación práctica: Los solenoides se usan en motores, transformadores y electroválvulas porque pueden crear campos magnéticos muy controlados.

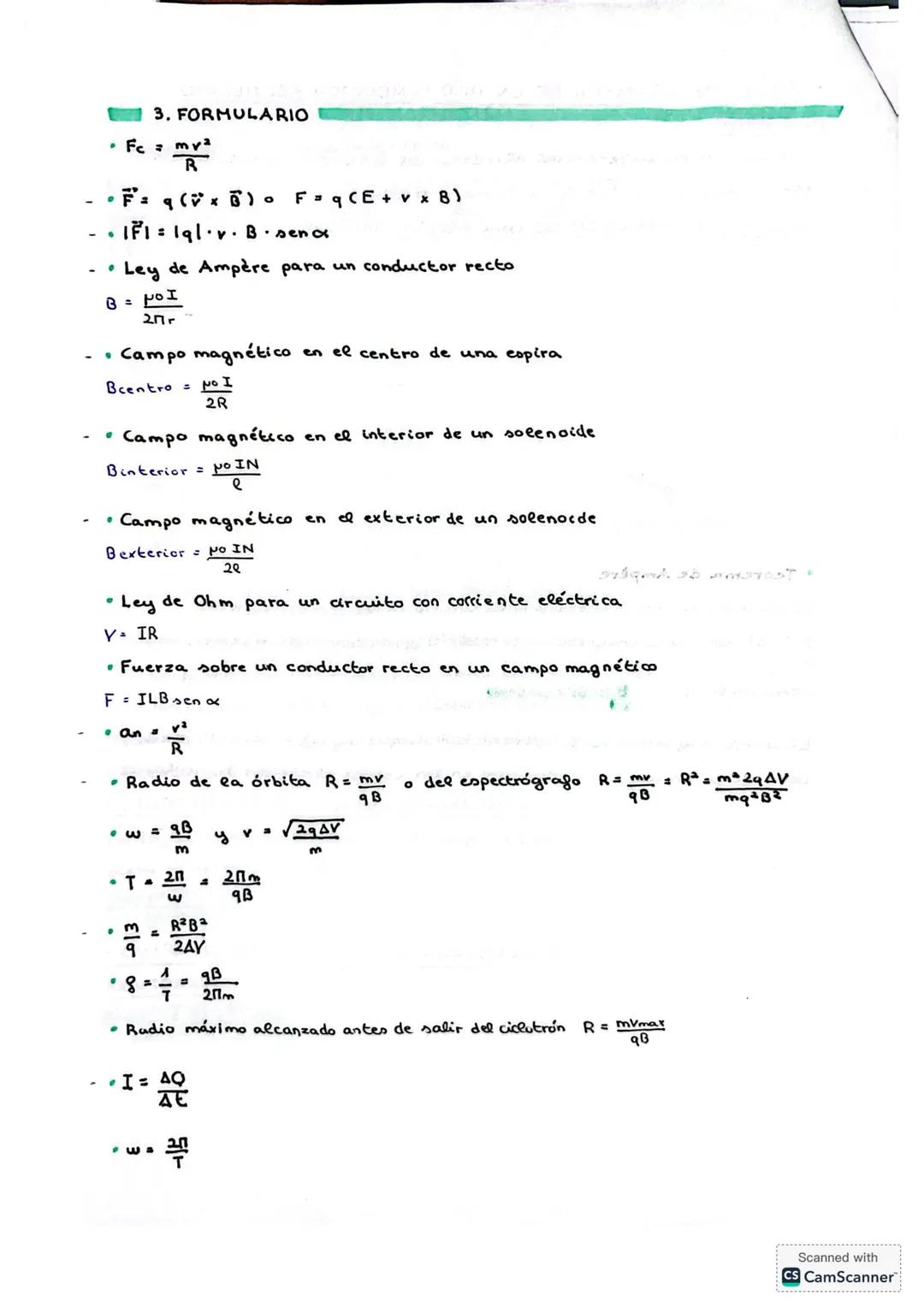

Fórmulas Esenciales

Aquí tienes las ecuaciones fundamentales que necesitas dominar para los exámenes:

Fuerzas magnéticas: F = qvBsenα (fuerza sobre carga) y F = ILBsenα (fuerza sobre conductor)

Campos magnéticos: B = μ₀I/(2πr) para conductor recto, B = μ₀I/(2R) en el centro de una espira, y B = μ₀IN/l dentro de un solenoide.

Movimiento circular: Cuando una carga se mueve perpendicular al campo, describe círculos con radio R = mv/(qB) y período T = 2πm/(qB).

La velocidad angular es ω = qB/m, y si hay aceleración por voltaje: v = √$2qΔV/m$.

📝 Consejo de estudio: Practica identificar cuándo usar cada fórmula según la geometría del problema (conductor recto, espira, solenoide).

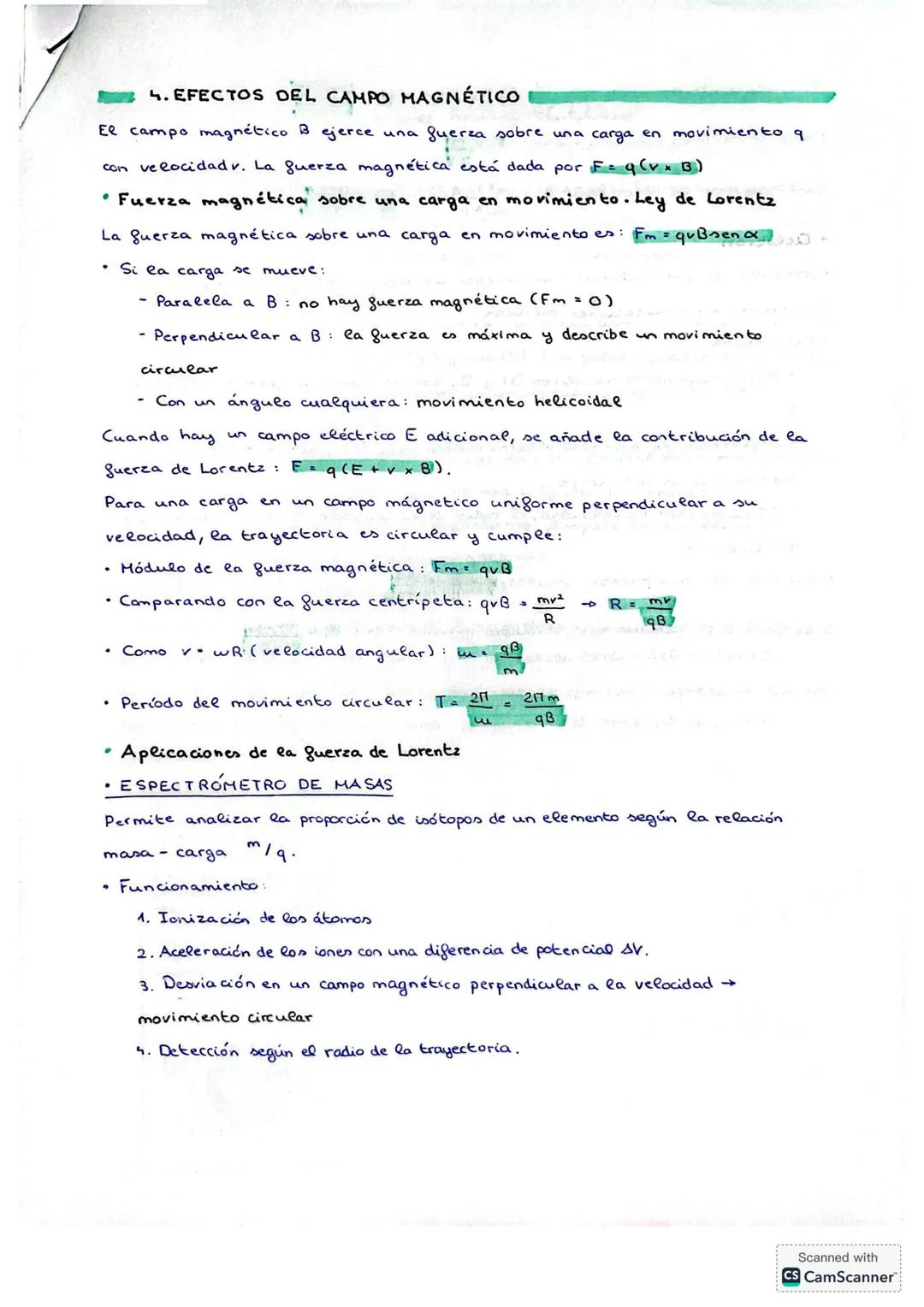

La Fuerza de Lorentz en Acción

La fuerza de Lorentz F = q$E + v × B$ combina efectos eléctricos y magnéticos sobre cargas en movimiento. Es la base de muchas tecnologías modernas.

Cuando una carga se mueve en un campo magnético uniforme:

• Paralela al campo: no hay fuerza $Fm = 0$
• Perpendicular al campo: movimiento circular perfecto
• Con ángulo: movimiento helicoidal (espiral)

El espectrómetro de masas usa estos principios para separar isótopos. Los iones se aceleran con voltaje ΔV, luego se curvan en un campo magnético. Isótopos más pesados se curvan menos y siguen trayectorias con mayor radio.

La masa se calcula con: m = R²qB²/(2ΔV), donde R es el radio de la trayectoria medido experimentalmente.

🧪 Aplicación real: Los espectrómetros de masas son fundamentales en química analítica, arqueología (datación) y medicina forense.

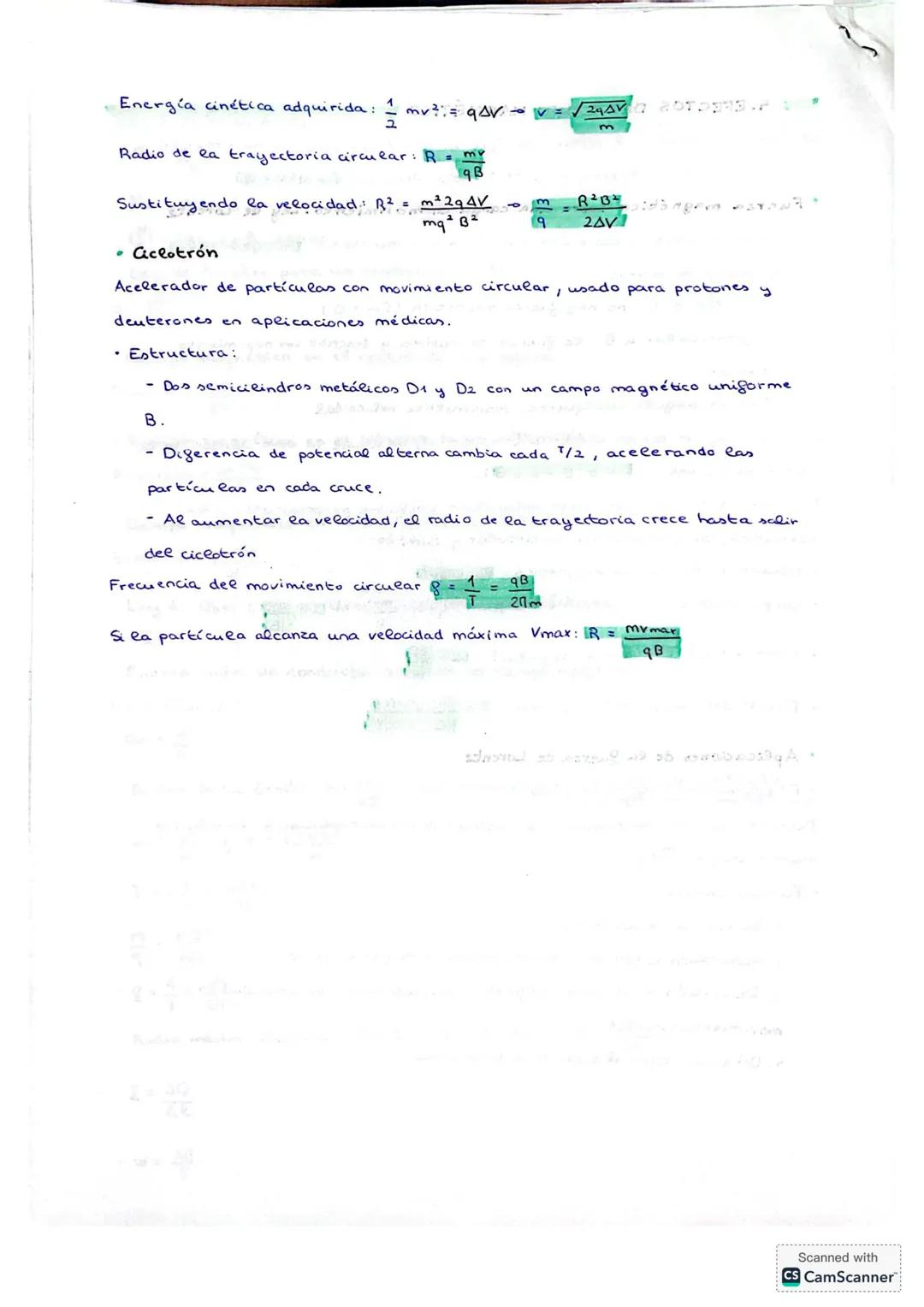

El Ciclotrón: Acelerador de Partículas

El ciclotrón es una máquina fascinante que acelera protones y deuterones para aplicaciones médicas como tratamientos contra el cáncer.

Funciona con dos semicilindros metálicos (D1 y D2) en un campo magnético uniforme. Una diferencia de potencial alterna cambia cada T/2, acelerando las partículas cada vez que cruzan el gap central.

Lo genial es que la frecuencia del movimiento ω = qB/(2πm) es constante, independiente de la velocidad. Esto permite sincronizar perfectamente la aceleración.

A medida que las partículas ganan velocidad, el radio de su trayectoria aumenta: R = mv/(qB). Cuando alcanzan la velocidad máxima Vmax, salen del ciclotrón con radio máximo R = mVmax/(qB).

La energía cinética final puede ser enorme, convirtiendo estas partículas en herramientas médicas precisas para destruir células cancerosas sin dañar tejido sano.

⚕️ Impacto médico: Los ciclotrones producen isótopos radiactivos para diagnóstico por imagen y haces de protones para radioterapia de precisión.
