Conceptos Básicos de Geometría

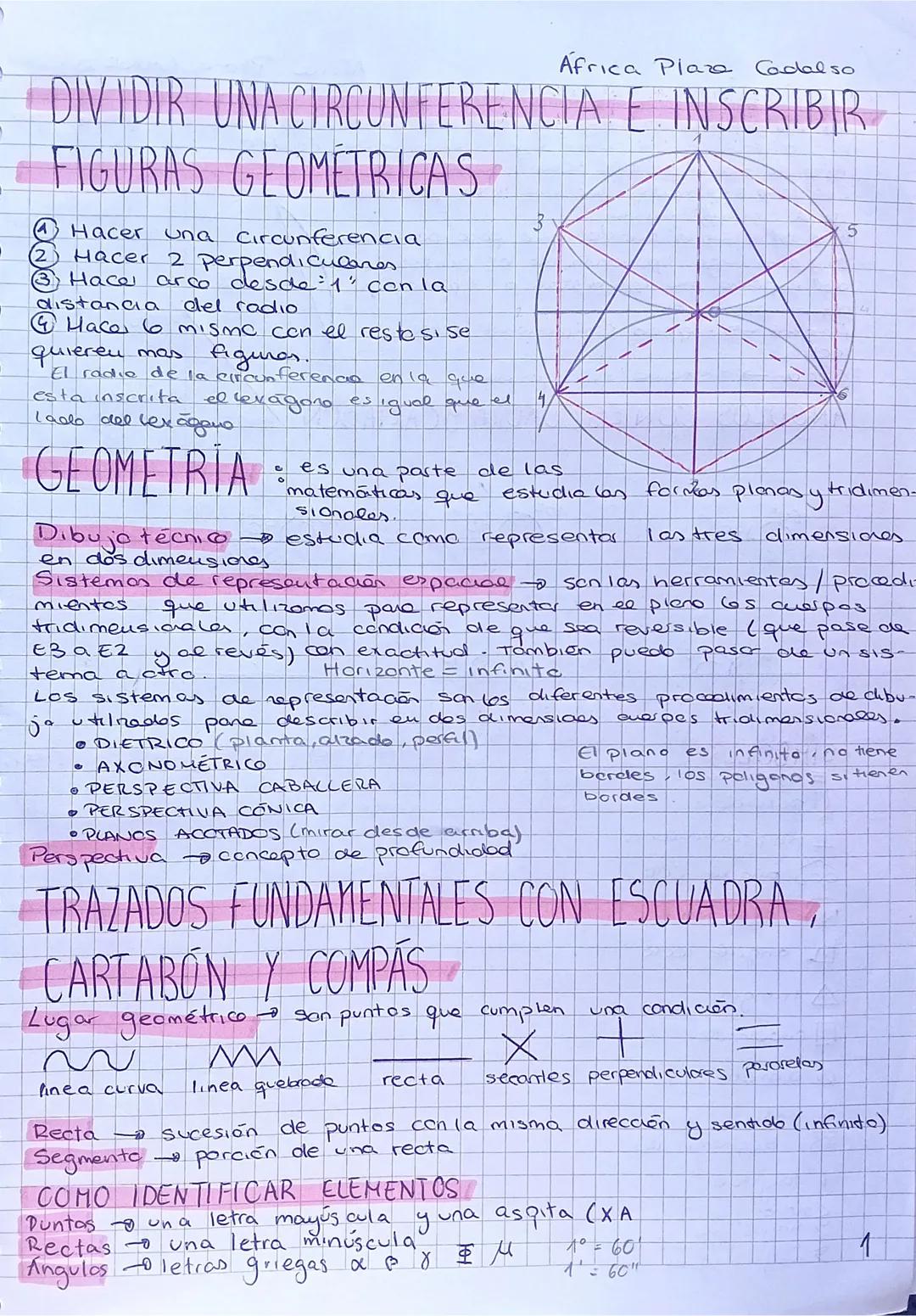

La geometría estudia las formas planas y tridimensionales, mientras que el dibujo técnico nos enseña a representar las tres dimensiones en un plano bidimensional. Esta representación debe ser reversible, es decir, que podamos pasar de 3D a 2D y viceversa con exactitud.

Los sistemas de representación son procedimientos para describir cuerpos tridimensionales en dos dimensiones, incluyendo el diédrico (planta, alzado, perfil), axonométrico, perspectiva caballera, perspectiva cónica y planos acotados.

En geometría, un lugar geométrico son los puntos que cumplen una condición determinada. Identificamos elementos con convenciones específicas: los puntos con letras mayúsculas, las rectas con letras minúsculas y los ángulos con letras griegas (α, β, γ, φ, μ).

💡 ¡Recuerda! El plano es infinito, no tiene bordes, mientras que los polígonos sí tienen bordes definidos.

Elementos Básicos de Geometría

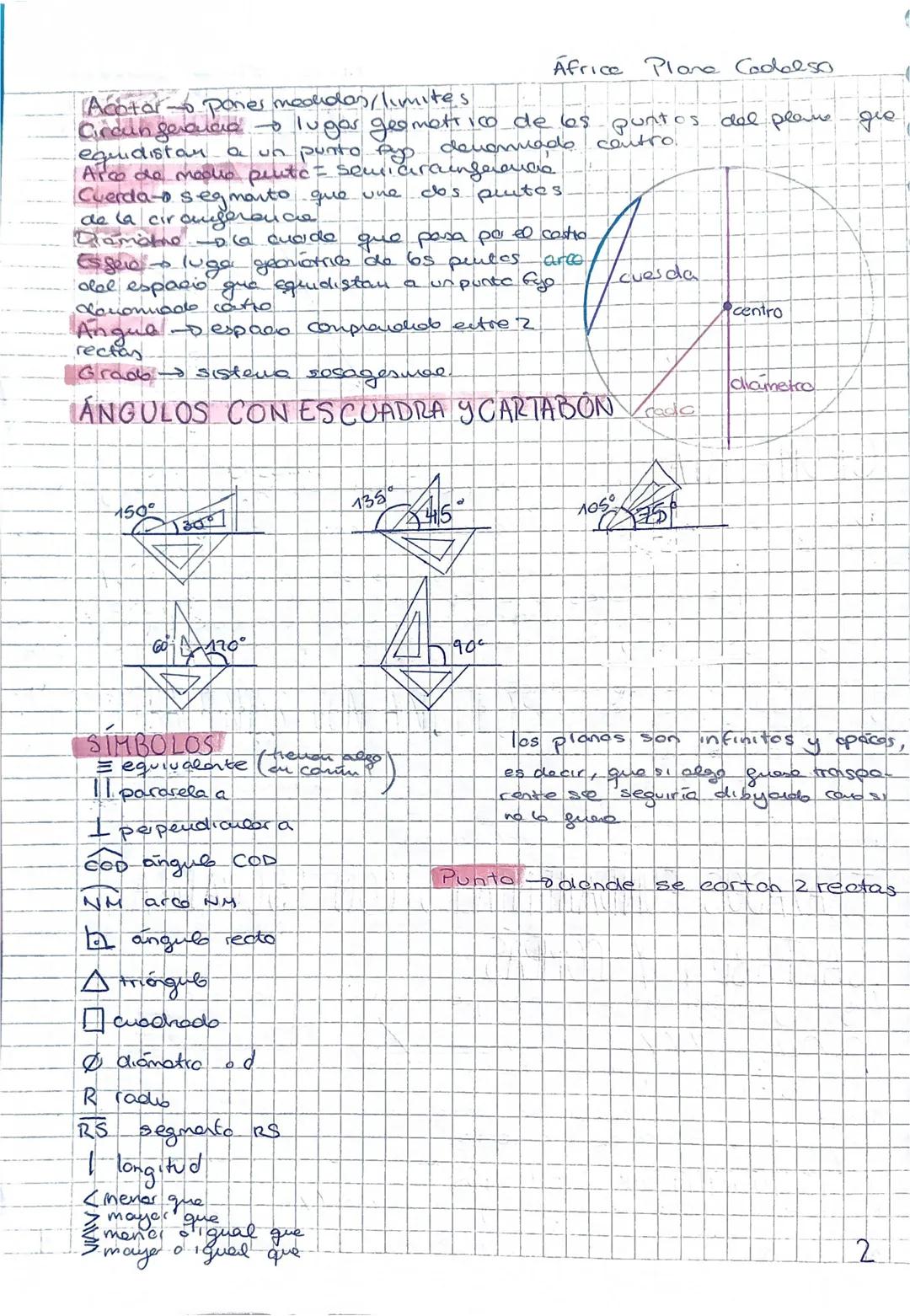

La circunferencia es el lugar geométrico de los puntos del plano que equidistan a un punto llamado centro. Dentro de ella encontramos elementos como el arco (porción de la circunferencia), la cuerda (segmento que une dos puntos), y el diámetro (cuerda que pasa por el centro).

Los ángulos representan el espacio comprendido entre dos rectas. Se miden en grados usando el sistema sexagesimal, y podemos construirlos utilizando escuadra y cartabón para crear ángulos específicos como 30°, 45°, 60°, 90°, 135° y 150°.

En los dibujos geométricos utilizamos símbolos específicos para expresar relaciones: "=" (equivalente), "‖" (paralela a), "⊥" (perpendicular a), "∠" (ángulo), "<" (menor que), ">" (mayor que), entre otros.

💡 Es importante recordar que los planos son infinitos y opacos, por lo que si algo queda detrás, seguiría dibujándose porque el plano no lo oculta.

Construcciones Geométricas Básicas

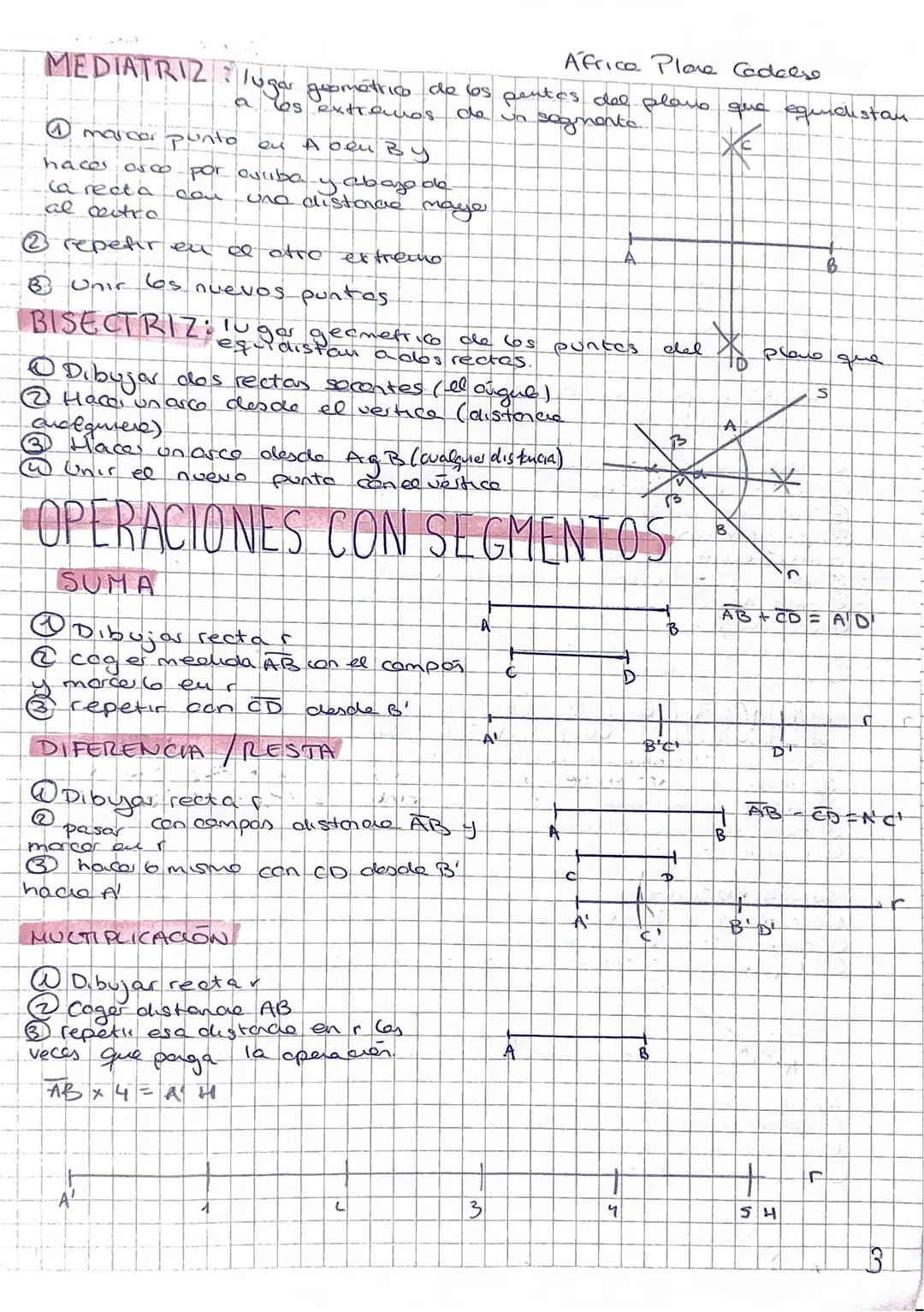

La mediatriz es el lugar geométrico de los puntos que equidistan a los extremos de un segmento. Para construirla, marca los extremos del segmento, haz arcos desde cada extremo con radio mayor que la mitad del segmento y une los puntos de intersección.

La bisectriz es el lugar geométrico de los puntos que equidistan de dos rectas. Para dibujarla, traza dos rectas secantes, haz un arco desde el vértice, marca los puntos de corte con las rectas y une el nuevo punto con el vértice.

Para realizar operaciones con segmentos:

• Suma: dibuja una recta, marca la distancia AB y luego añade CD
• Resta: similar a la suma, pero marcando la diferencia
• Multiplicación: repite la distancia AB tantas veces como indique la operación

💡 Estas construcciones básicas son fundamentales y te permitirán resolver problemas geométricos más complejos más adelante.

División de Segmentos y Construcción de Polígonos

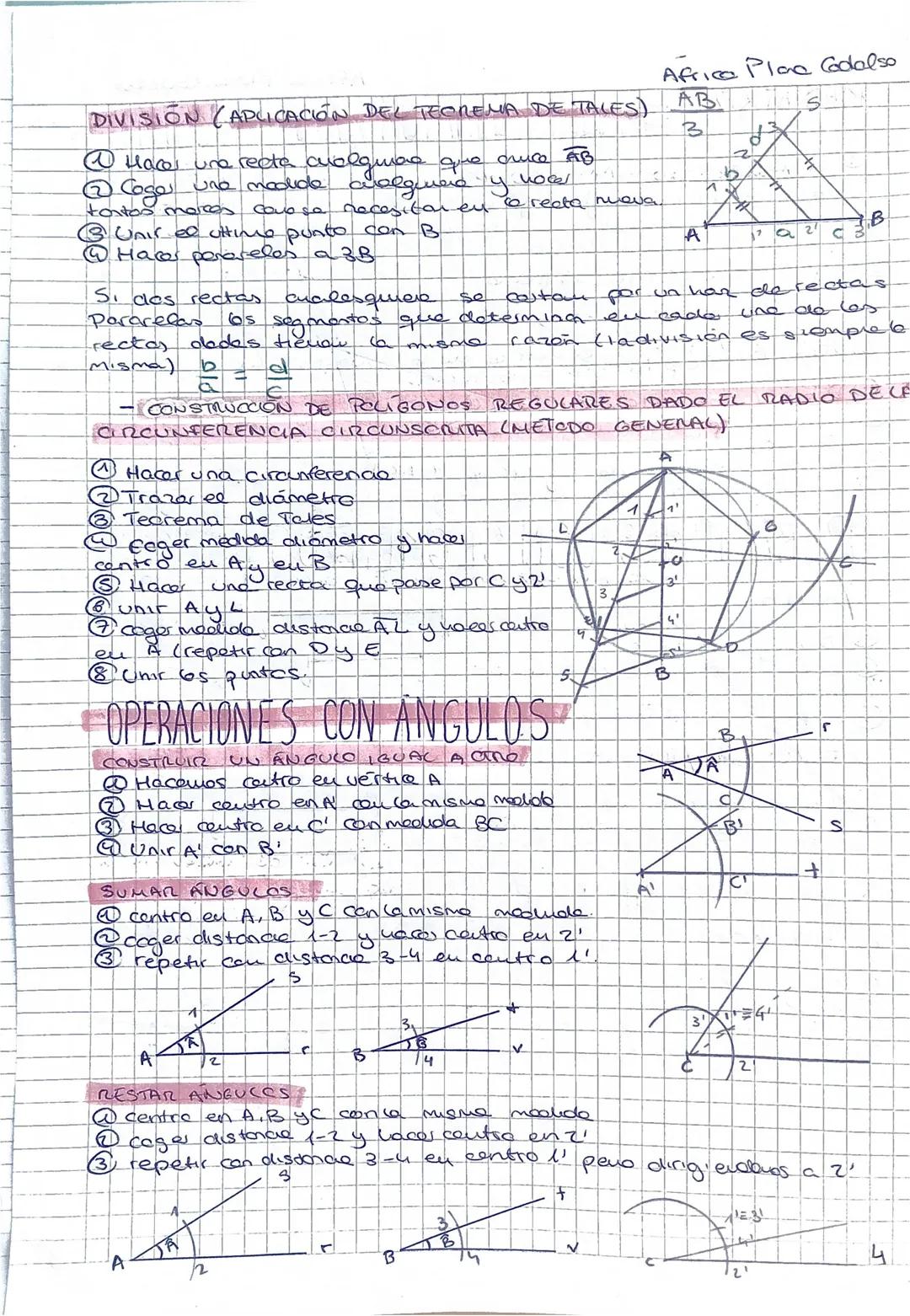

Para dividir un segmento aplicando el Teorema de Tales, traza una recta que cruce el segmento AB, marca puntos a distancias iguales en esta recta, une el último punto con B y traza paralelas para obtener las divisiones deseadas en AB.

El Teorema de Tales establece que si dos rectas cualesquiera son cortadas por un haz de rectas paralelas, los segmentos determinados en cada una de ellas guardan la misma razón (la división siempre es la misma).

Para construir polígonos regulares con el radio de la circunferencia circunscrita, dibuja la circunferencia, traza su diámetro y aplica el Teorema de Tales para dividirla en partes iguales, uniendo los puntos obtenidos.

Para realizar operaciones con ángulos:

• Construir un ángulo igual: usando arcos con el mismo radio
• Sumar ángulos: transportando las medidas con el compás
• Restar ángulos: similar a la suma, pero en sentido contrario

💡 Dominar estas técnicas te permitirá construir cualquier polígono regular con precisión usando solo regla y compás.

Triángulos y Arco Capaz

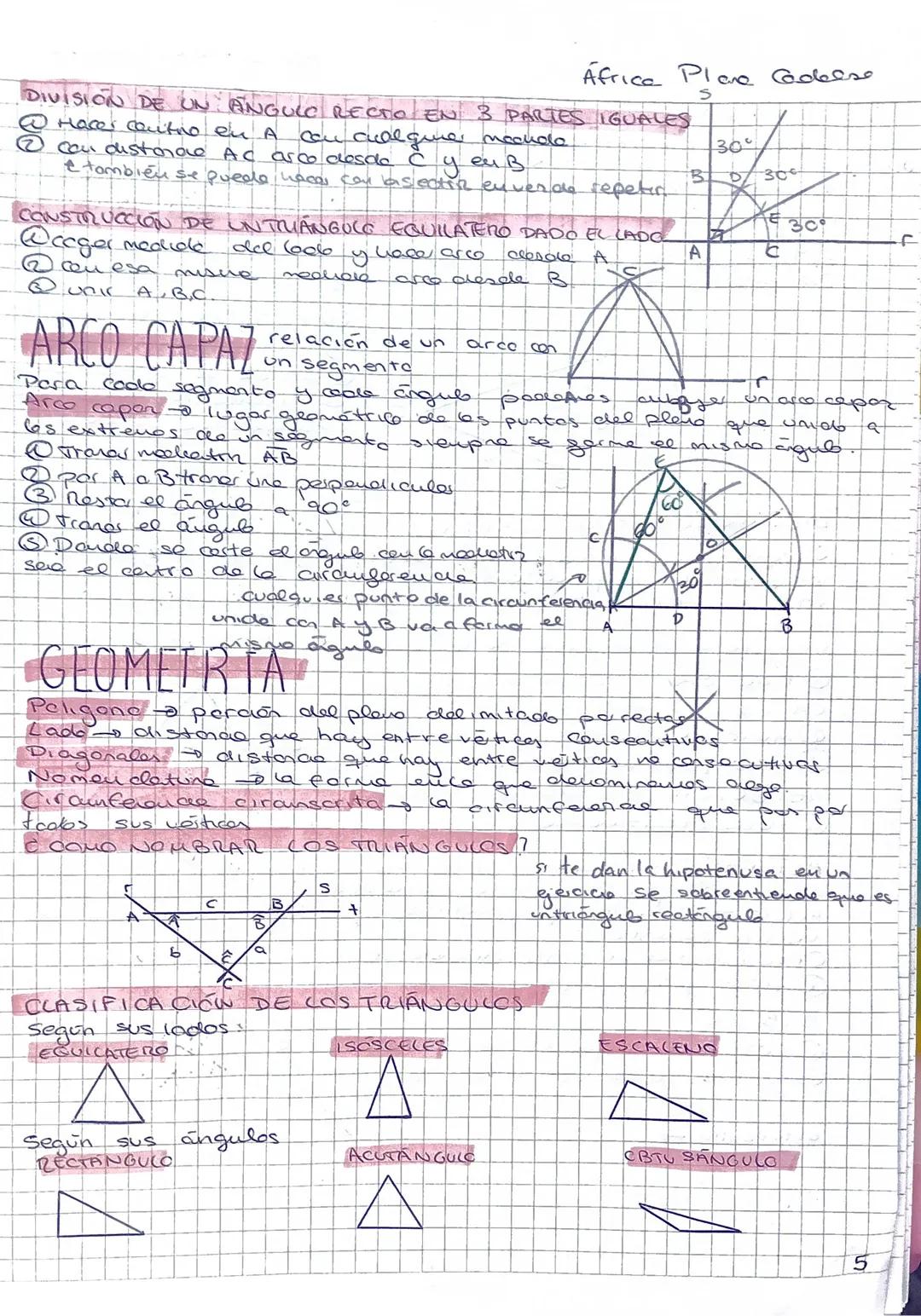

Un arco capaz es el lugar geométrico de los puntos desde los cuales un segmento se ve bajo un mismo ángulo. Para construirlo, traza la mediatriz del segmento, resta el ángulo dado de 90° y donde se corte este ángulo con la mediatriz será el centro de la circunferencia.

Los triángulos son polígonos de tres lados que se clasifican:

• Según sus lados: equilátero (tres lados iguales), isósceles (dos lados iguales) y escaleno (tres lados diferentes)
• Según sus ángulos: rectángulo (un ángulo recto), acutángulo (tres ángulos agudos) y obtusángulo (un ángulo obtuso)

Para construir un triángulo equilátero dado un lado, toma la medida del lado y con el compás haz arcos desde los extremos A y B con esa misma distancia. Donde se corten los arcos será el tercer vértice.

💡 Si en un ejercicio te dan la hipotenusa, se sobreentiende que estás trabajando con un triángulo rectángulo.

Puntos y Rectas Notables del Triángulo

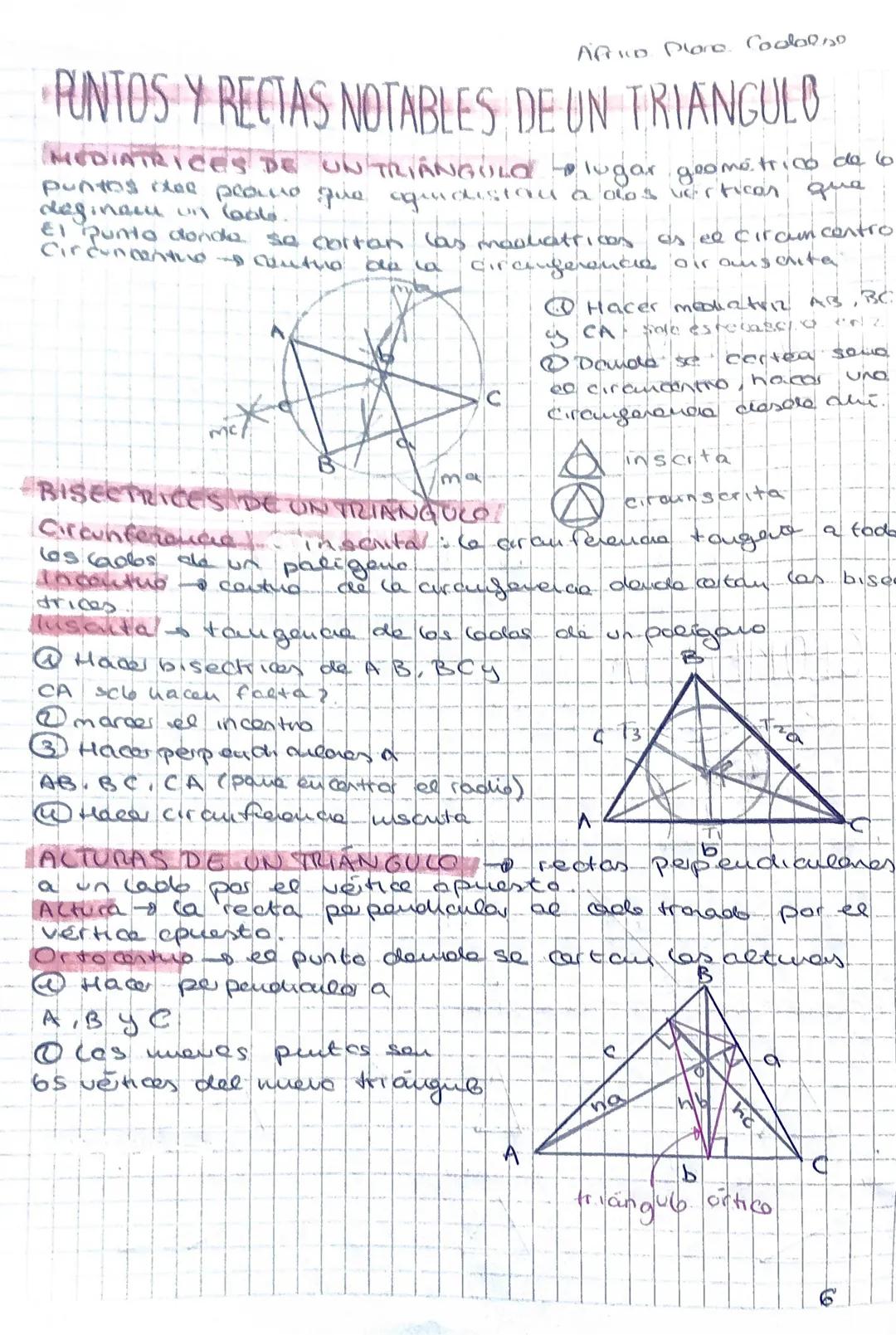

Las mediatrices de un triángulo son las perpendiculares a cada lado que pasan por su punto medio. El punto donde se cortan es el circuncentro, centro de la circunferencia circunscrita al triángulo (la que pasa por sus tres vértices).

Las bisectrices son las rectas que dividen cada ángulo del triángulo en dos partes iguales. Se cortan en el incentro, centro de la circunferencia inscrita (tangente a los tres lados). Para encontrar el radio, traza perpendiculares desde el incentro a cada lado.

Las alturas son las rectas perpendiculares a cada lado trazadas desde el vértice opuesto. Se cortan en el ortocentro. Si trazas las perpendiculares a las alturas desde los vértices, obtienes un nuevo triángulo llamado triángulo órtico.

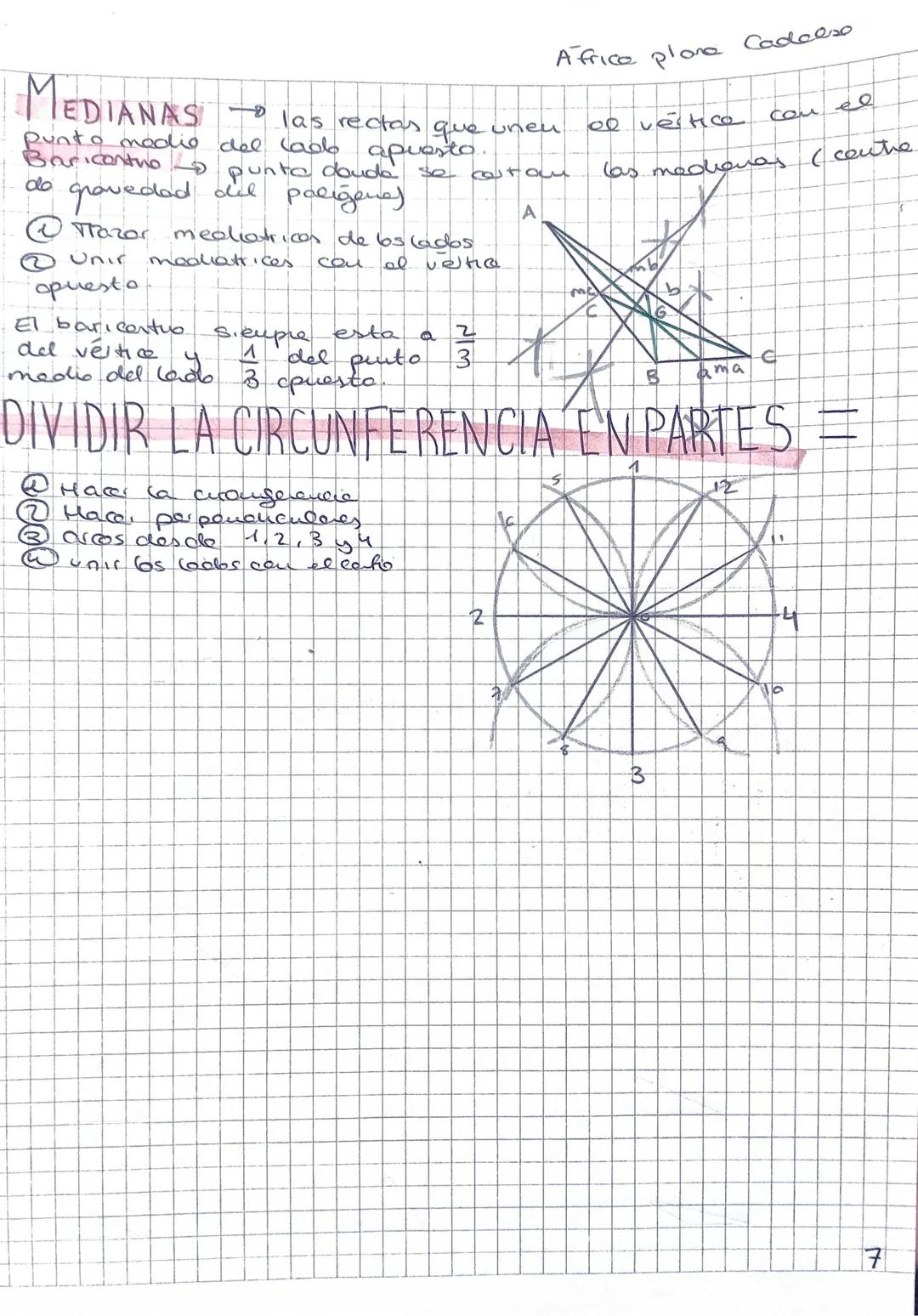

Las medianas son las rectas que unen cada vértice con el punto medio del lado opuesto. Se cortan en el baricentro (centro de gravedad del polígono), que siempre está a 2/3 de distancia del vértice.

💡 Estos cuatro puntos notables (circuncentro, incentro, ortocentro y baricentro) están alineados en la recta de Euler, excepto en los triángulos equiláteros.

Divisiones de la Circunferencia

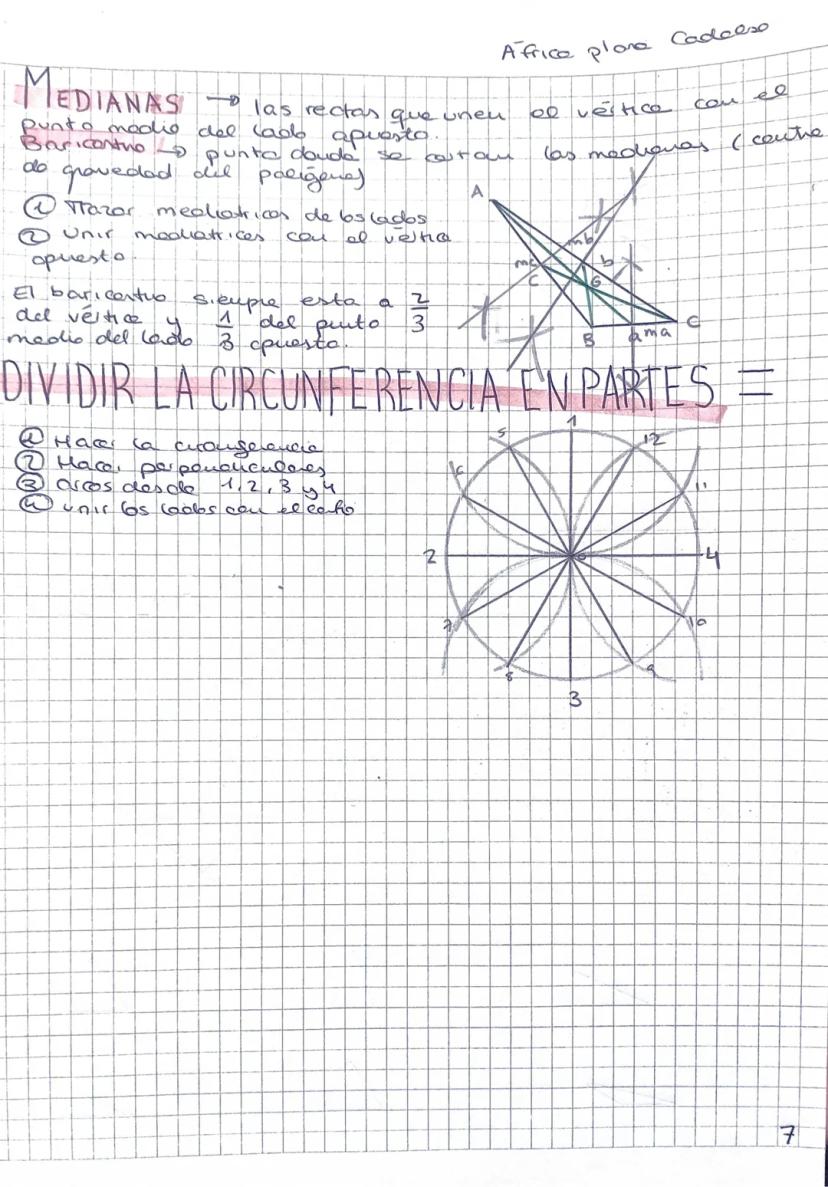

Para dividir una circunferencia en partes iguales, podemos utilizar varias técnicas geométricas. Si trazamos dos diámetros perpendiculares, ya obtenemos una división en 4 partes iguales. Uniendo estos puntos con el centro creamos ángulos de 90 grados.

El método general para dividir una circunferencia consiste en trazar perpendiculares desde puntos específicos. Por ejemplo, para un hexágono regular, el radio de la circunferencia es igual al lado del hexágono.

Para construir polígonos regulares inscritos, primero dividimos la circunferencia en tantas partes iguales como lados tenga el polígono, y luego unimos los puntos consecutivos. Este método nos permite crear desde triángulos hasta polígonos de muchos lados.

💡 La división de una circunferencia en partes iguales es fundamental para la construcción de polígonos regulares y tiene numerosas aplicaciones prácticas en diseño y arquitectura.
