Representación de Planos

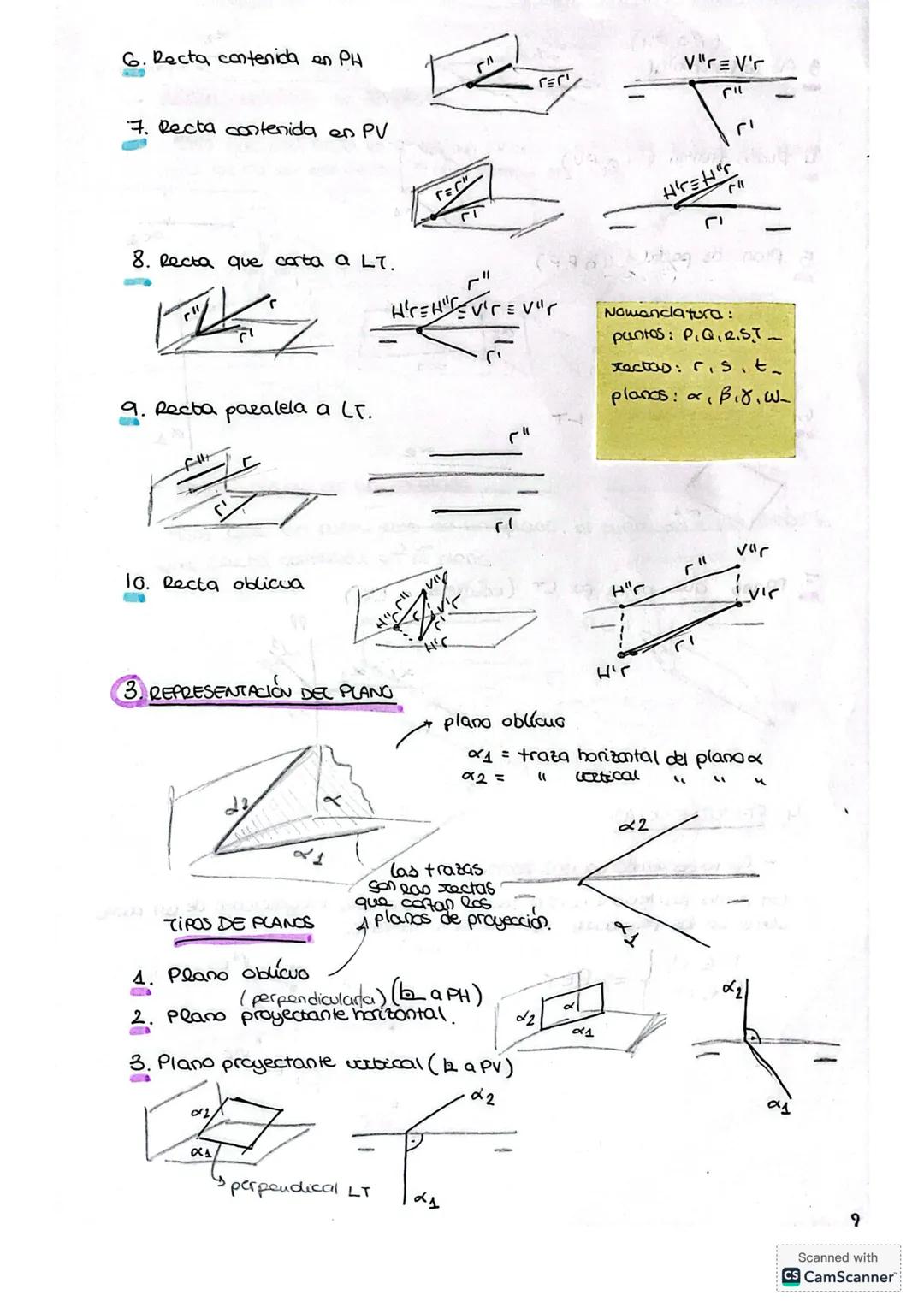

Los planos se representan mediante sus trazas: líneas rectas que muestran dónde el plano corta los planos de proyección. Imagínate cortando una hoja de papel infinita con dos paredes perpendiculares.

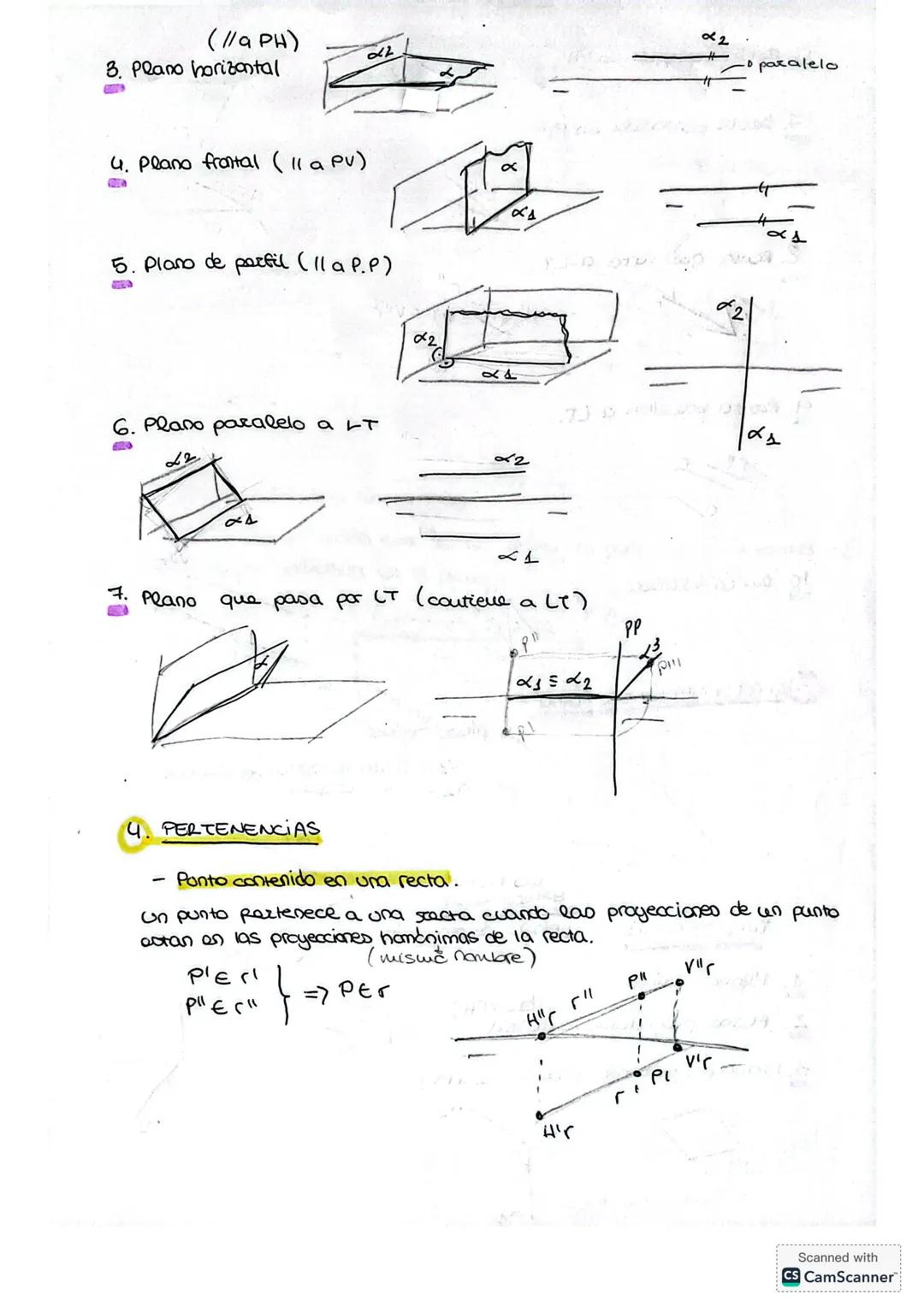

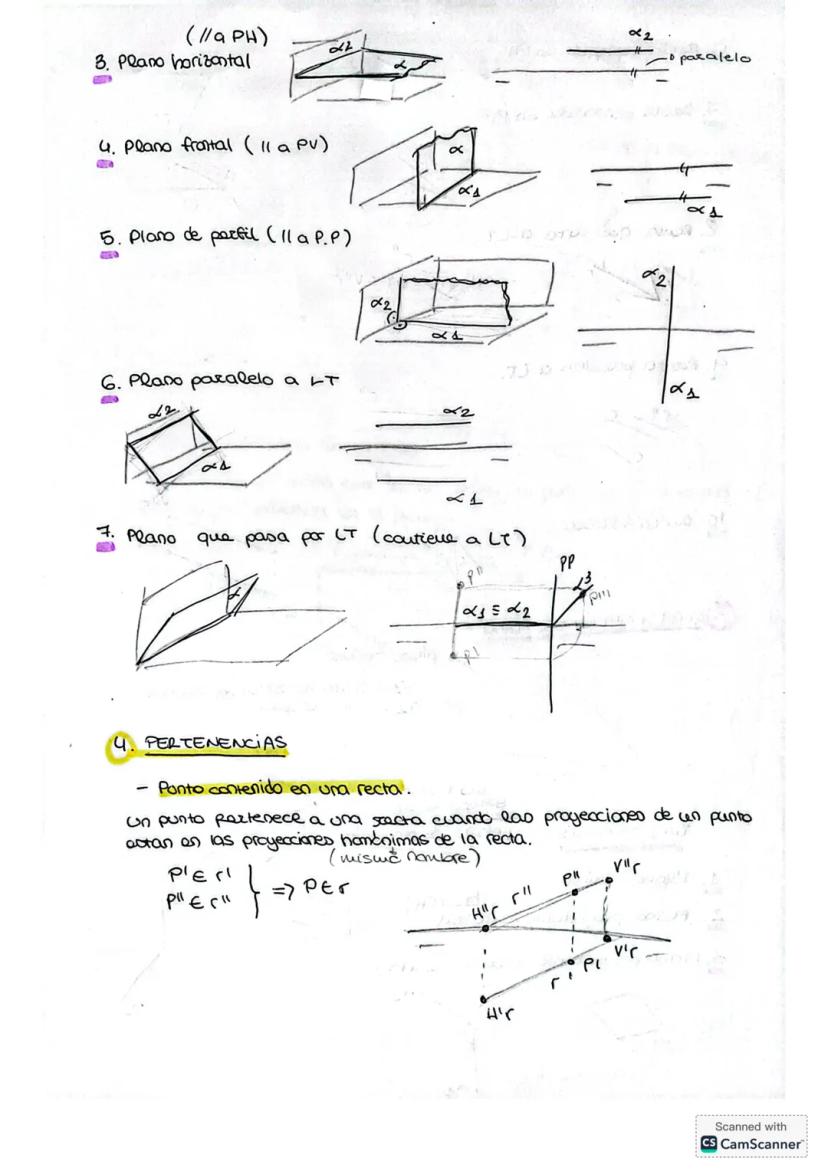

Los tipos principales incluyen planos oblicuos (con ambas trazas), proyectantes (perpendiculares a un plano), horizontales, frontales, de perfil y paralelos a LT. Cada tipo tiene propiedades únicas que simplifican los cálculos.
La nomenclatura es sencilla: usamos letras griegas (α, β, γ) para planos, letras minúsculas (r, s, t) para rectas y mayúsculas (P, Q, R) para puntos.

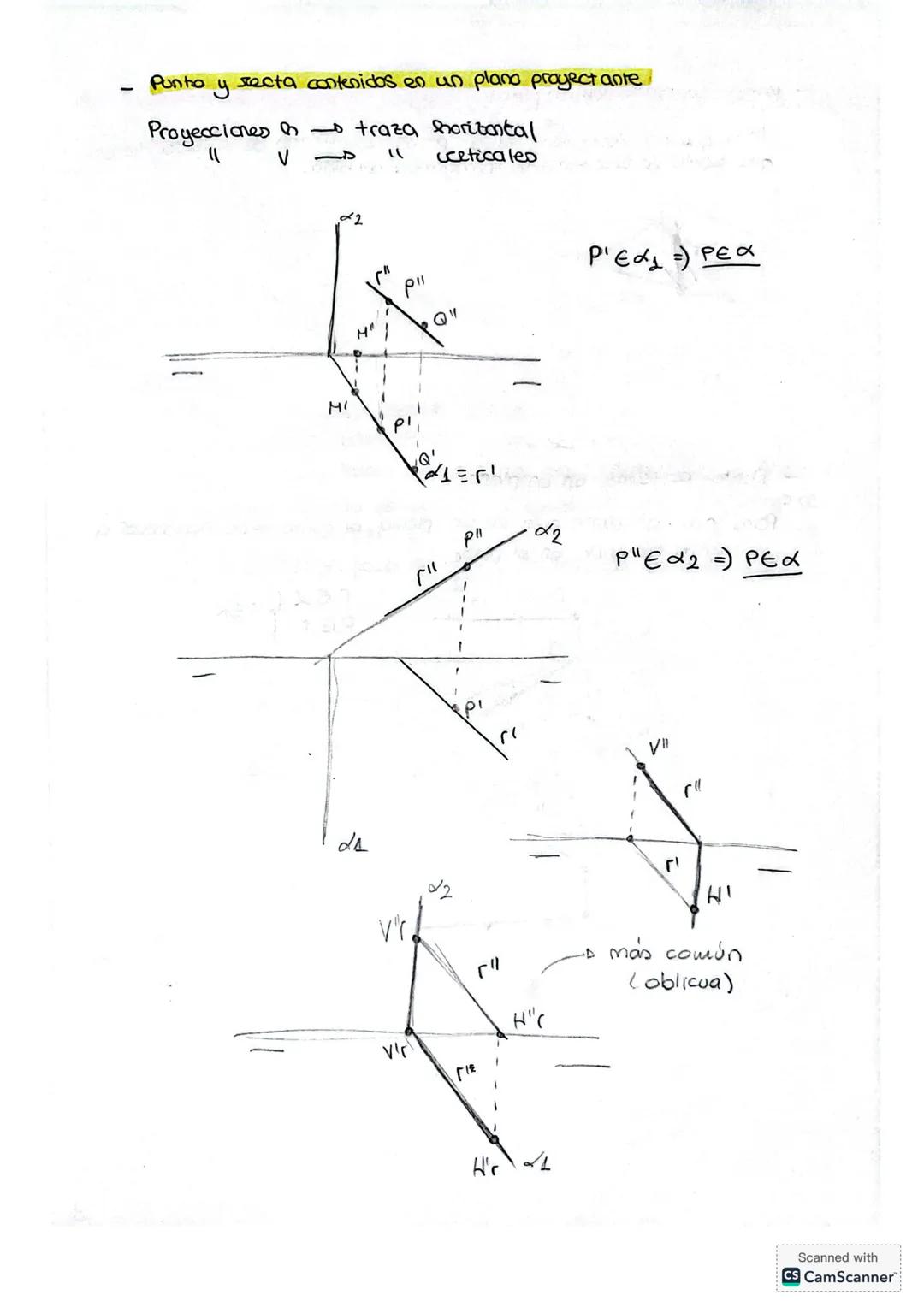

Consejo: Los planos proyectantes son perpendiculares a uno de los planos de proyección, lo que hace que una de sus trazas sea perpendicular a LT.
