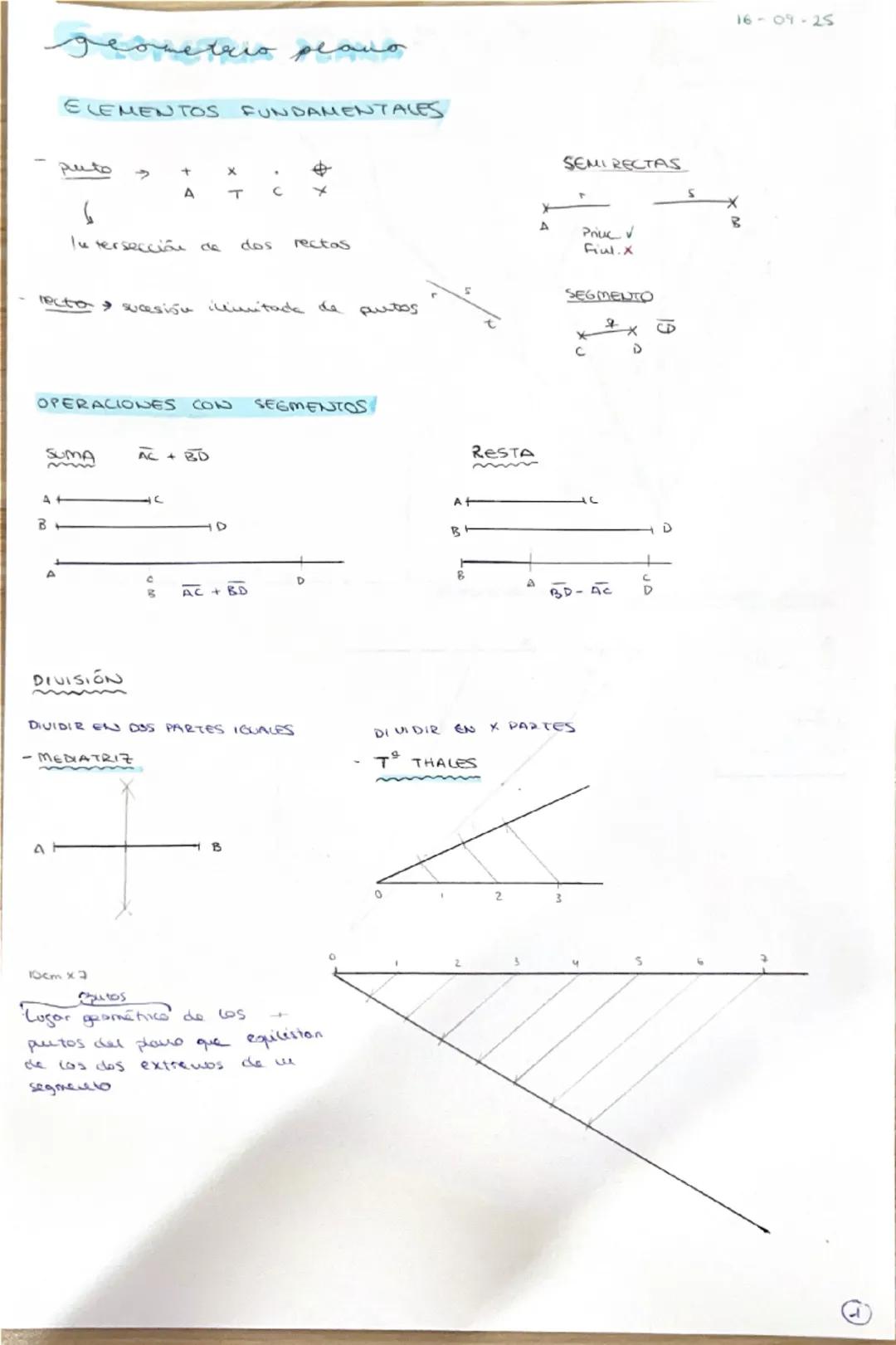

Elementos Fundamentales de Geometría

La geometría plana empieza con tres conceptos súper básicos que debes dominar. Un punto es simplemente una posición (como A, B, C), una recta es una sucesión ilimitada de puntos, y un segmento es la parte de recta entre dos puntos.

Las operaciones con segmentos son como las mates normales pero con líneas. Puedes sumarlos poniéndolos uno tras otro, restarlos, y dividirlos en partes iguales usando la mediatriz (para dividir por la mitad) o el teorema de Tales (para dividir en cualquier número de partes).

Truco clave: La mediatriz no solo divide un segmento por la mitad, sino que es el lugar geométrico de todos los puntos que están a la misma distancia de los extremos del segmento.

Las semirrectas son como rectas pero que empiezan en un punto y van hacia una sola dirección, mientras que los segmentos tienen principio y fin definidos.

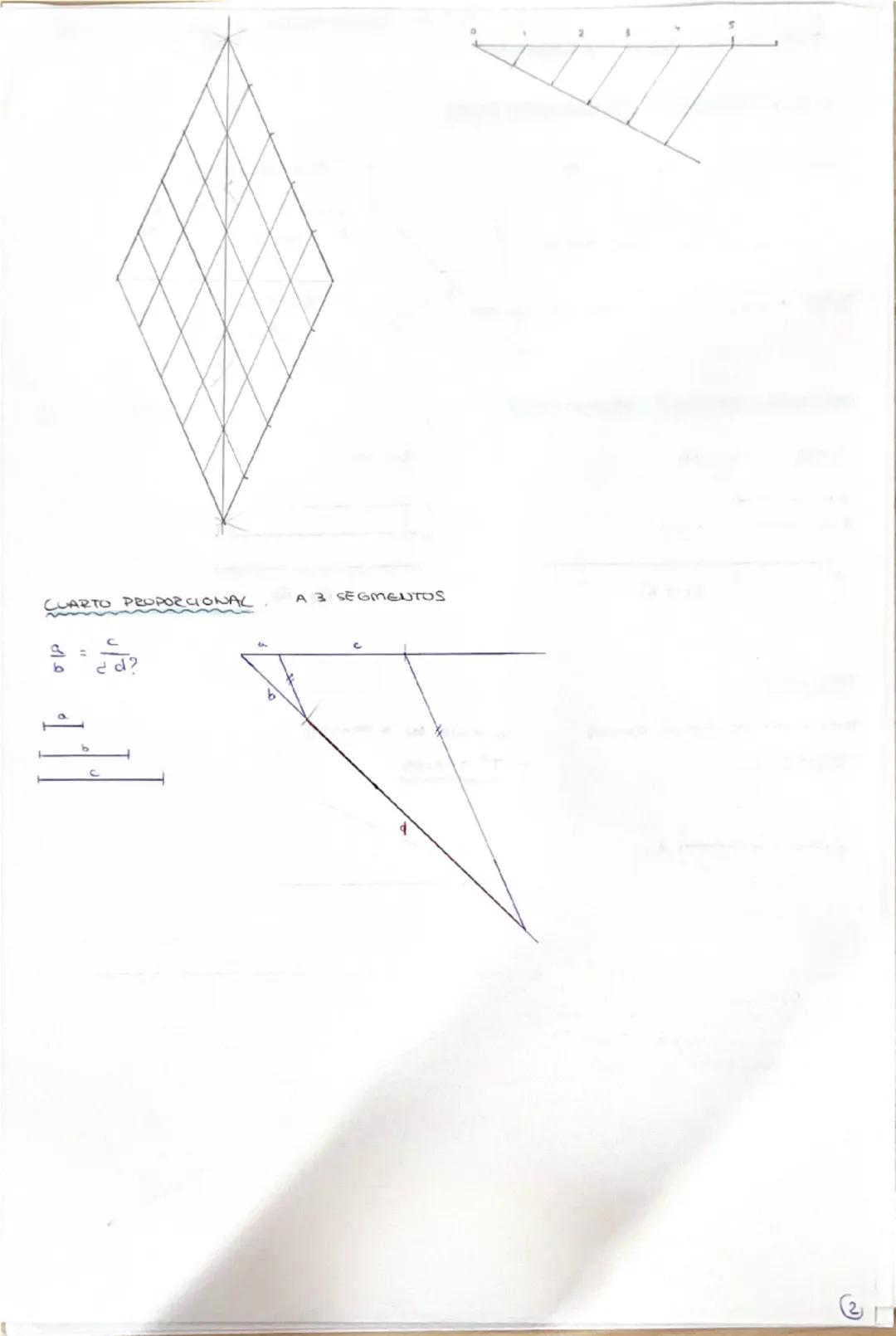

Proporcionalidad de Segmentos

El cuarto proporcional es súper útil cuando tienes tres segmentos y necesitas encontrar el cuarto. La fórmula básica es a/b = c/d, donde d es lo que buscas.

Es como resolver una ecuación: si conoces a, b y c, puedes calcular d fácilmente despejando la proporción.

Para recordar: Las proporciones funcionan igual que las fracciones en matemáticas - lo que haces arriba, lo haces abajo.

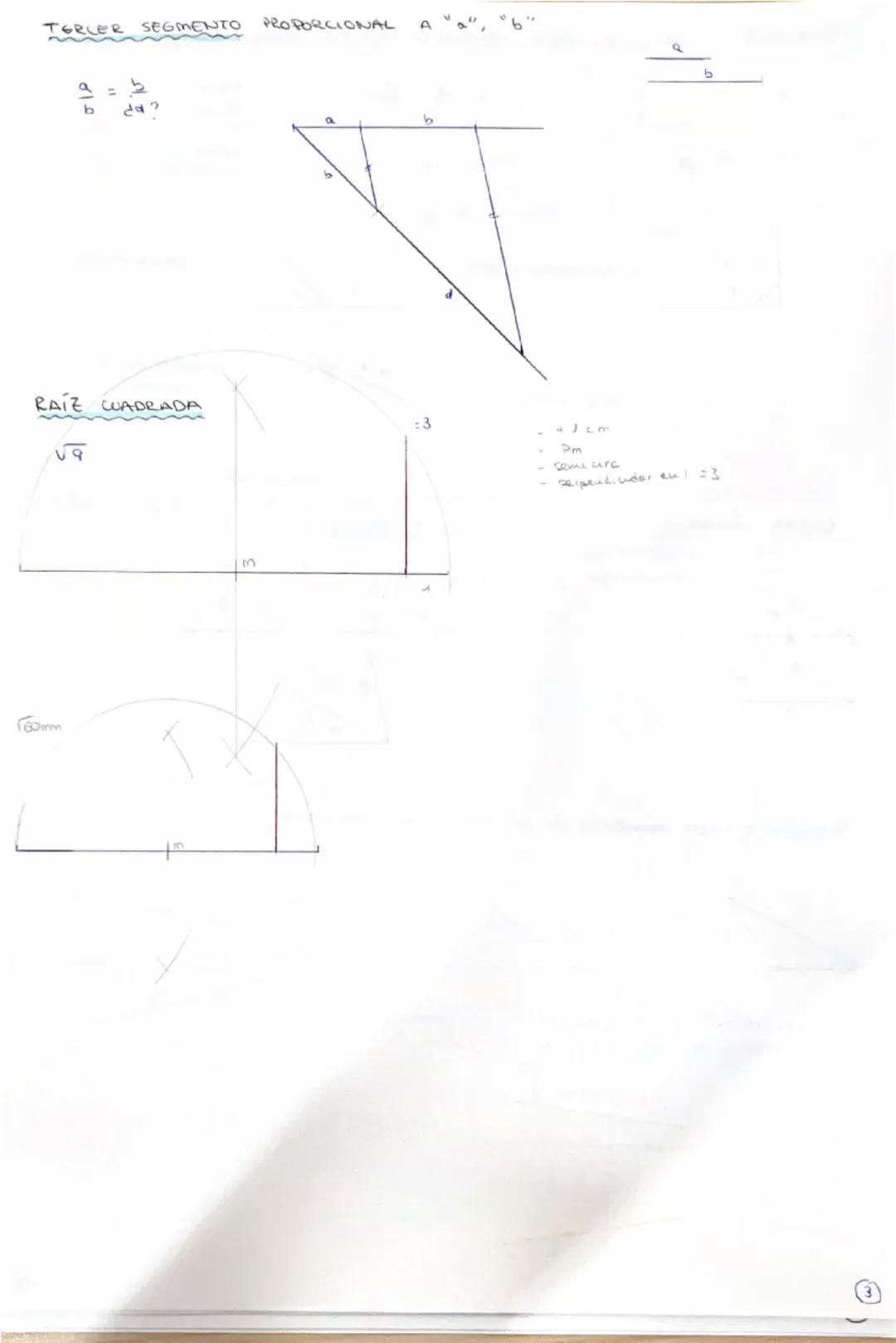

Tercer Proporcional y Raíz Cuadrada

El tercer segmento proporcional usa la fórmula a/b = b/d. Aquí el segmento b aparece dos veces, lo que lo hace especial.

Para construir la raíz cuadrada de un segmento geométricamente, usas semicircunferencias y proyecciones. Si tienes un segmento de 60mm, puedes construir geométricamente √60mm usando compás y regla.

Dato curioso: Los antiguos griegos podían calcular raíces cuadradas solo con compás y regla, ¡sin calculadora!

Esta técnica es fundamental para resolver problemas de construcciones geométricas en selectividad.

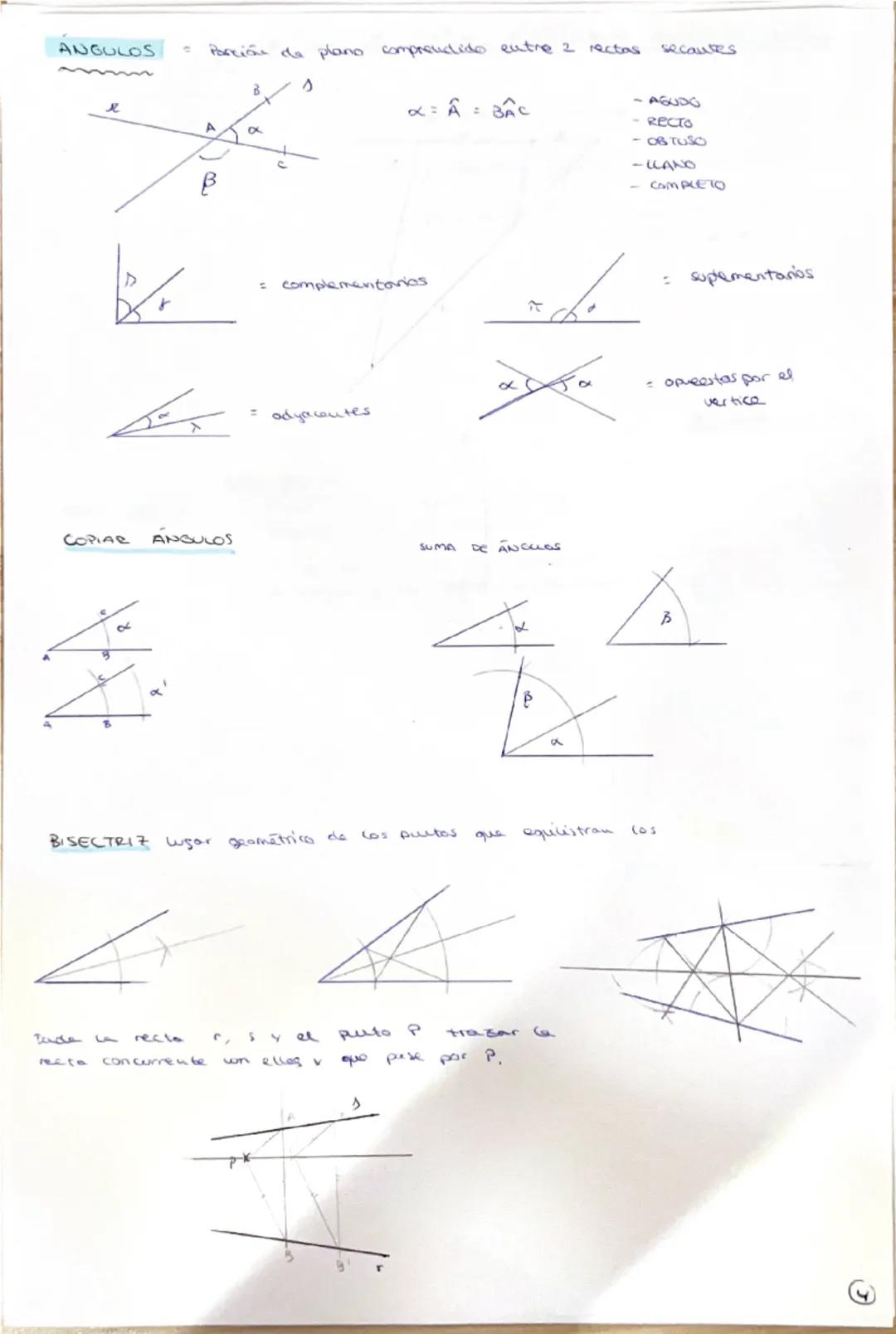

Ángulos y sus Propiedades

Los ángulos son la porción de plano entre dos rectas que se cortan. Hay cinco tipos básicos: agudo (menor de 90°), recto (90°), obtuso (mayor de 90°), llano (180°) y completo (360°).

Los ángulos tienen relaciones especiales: complementarios suman 90°, suplementarios suman 180°, adyacentes comparten un lado, y opuestos por el vértice son iguales.

La bisectriz es súper importante: es el lugar geométrico de todos los puntos que están a la misma distancia de los dos lados del ángulo. Te servirá muchísimo en construcciones.

Truco para exámenes: Si te piden copiar un ángulo, usa la técnica del compás para trasladar la abertura exacta.

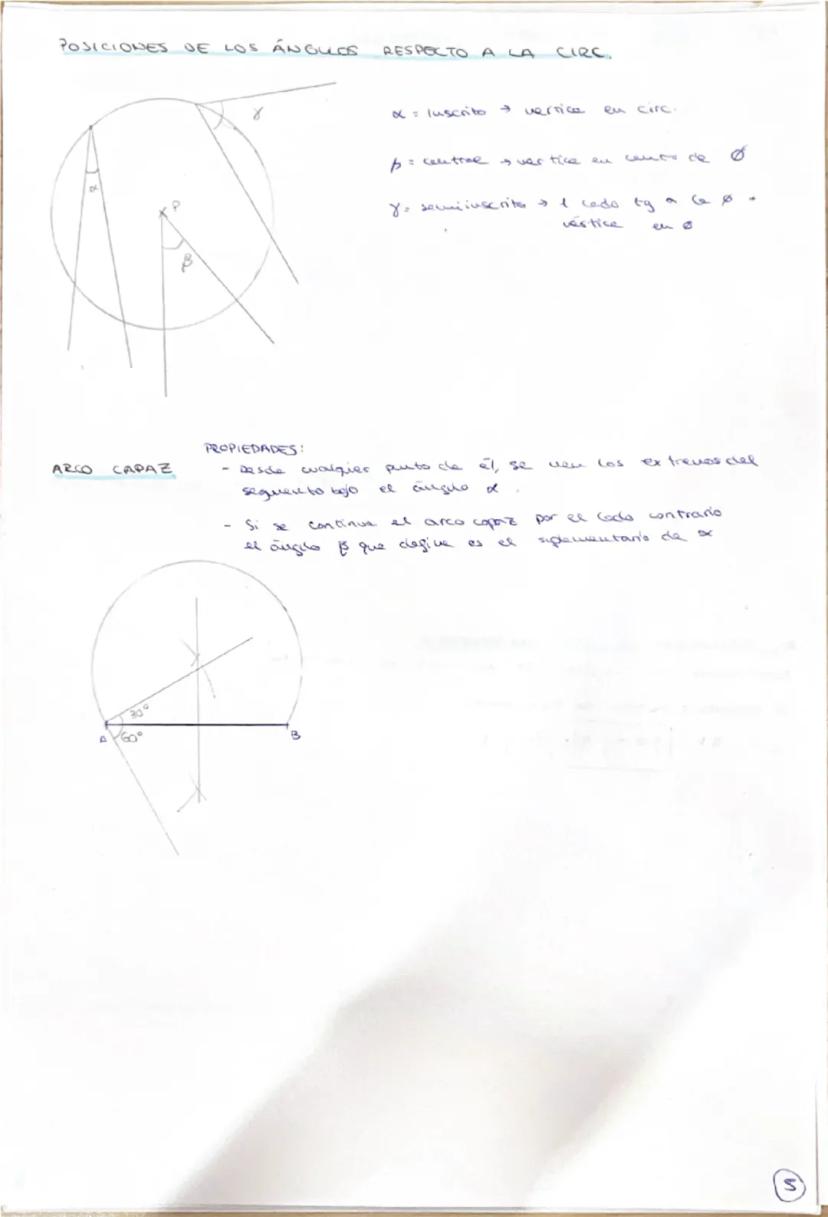

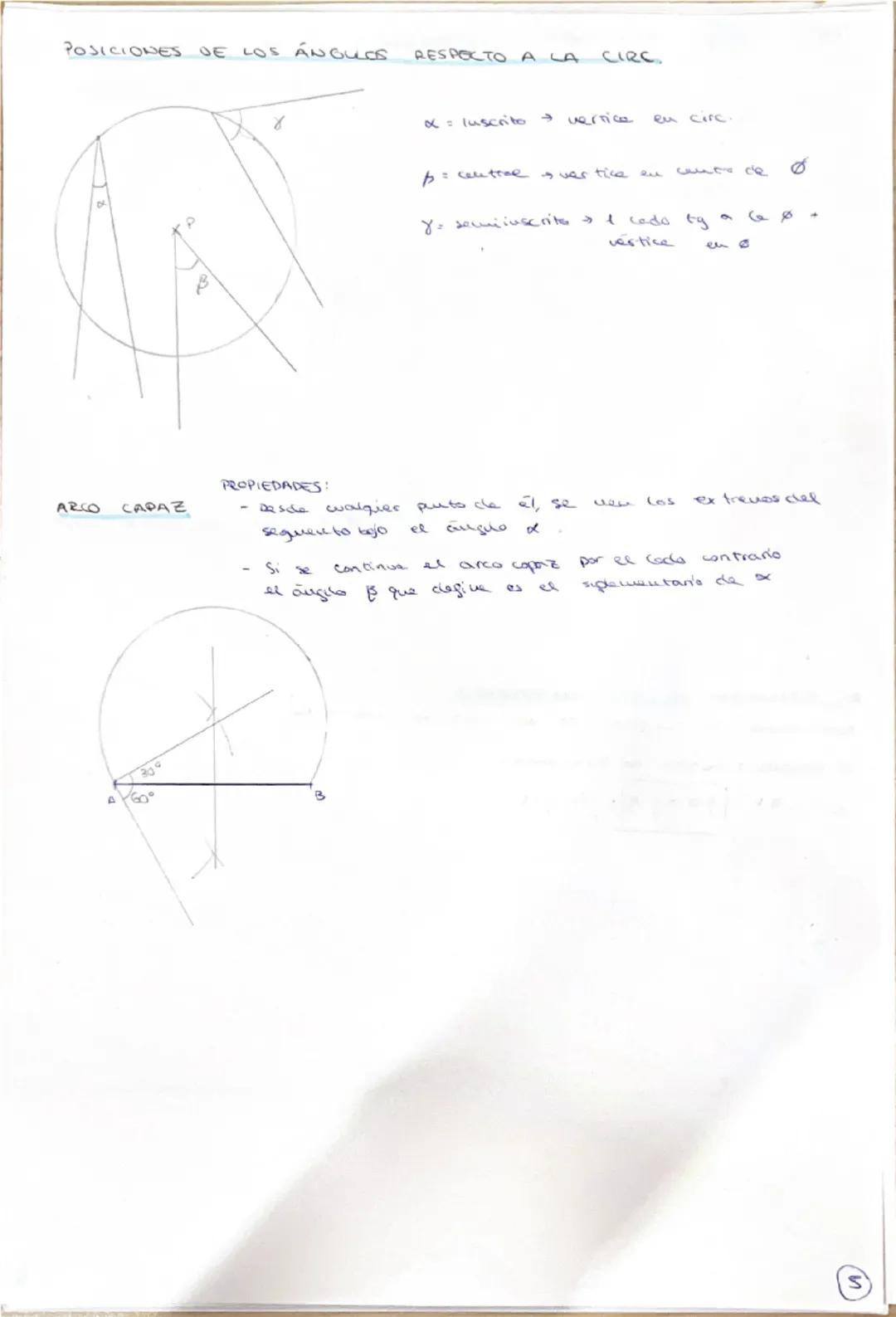

Posiciones de Ángulos en la Circunferencia

El arco capaz es un concepto genial: desde cualquier punto de este arco, los extremos de un segmento se ven bajo el mismo ángulo. Es como tener asientos VIP en un estadio, ¡todos con la misma perspectiva!

Hay tres posiciones clave: ángulo inscrito (vértice en la circunferencia), ángulo central (vértice en el centro), y ángulo semiinscrito (un lado es tangente).

Propiedad clave: El arco capaz te permite encontrar todos los puntos desde donde un segmento se ve bajo un ángulo determinado.

Si continúas el arco capaz por el lado contrario, obtienes el ángulo suplementario. Esta propiedad es fundamental para resolver problemas de lugares geométricos.

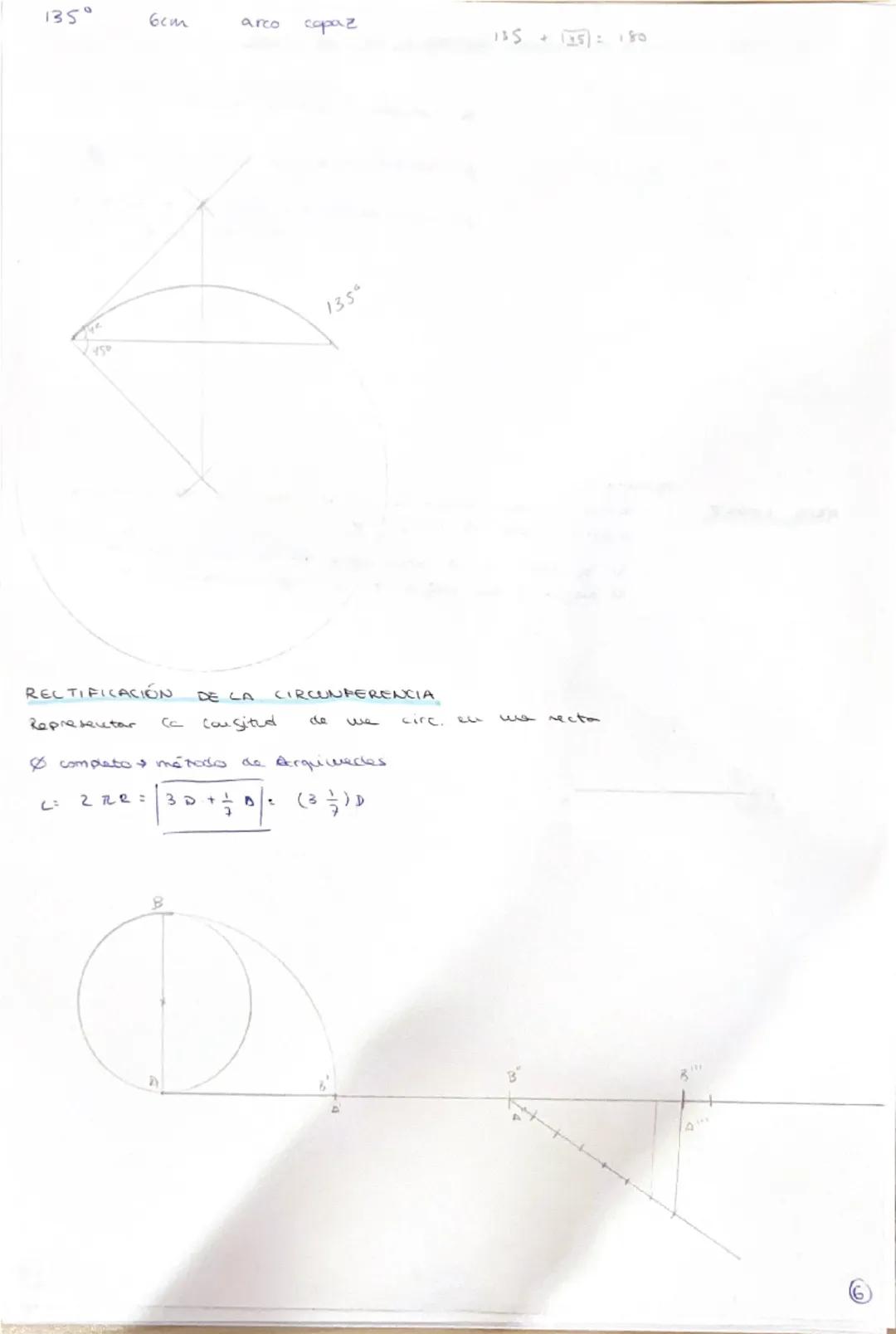

Rectificación de la Circunferencia

Rectificar significa convertir una línea curva en una recta del mismo tamaño. Para la circunferencia completa, usamos el método de Arquímedes: L = 2πR ≈ 3⅐D.

La fórmula práctica es multiplicar el diámetro por 3 y 1/7, que te da una aproximación muy precisa de la longitud de la circunferencia.

Dato histórico: Arquímedes descubrió este método hace más de 2000 años, ¡y sigue siendo súper útil hoy!

Este cálculo es esencial para problemas de ingeniería y construcción donde necesitas saber cuánto material lineal necesitas para rodear algo circular.

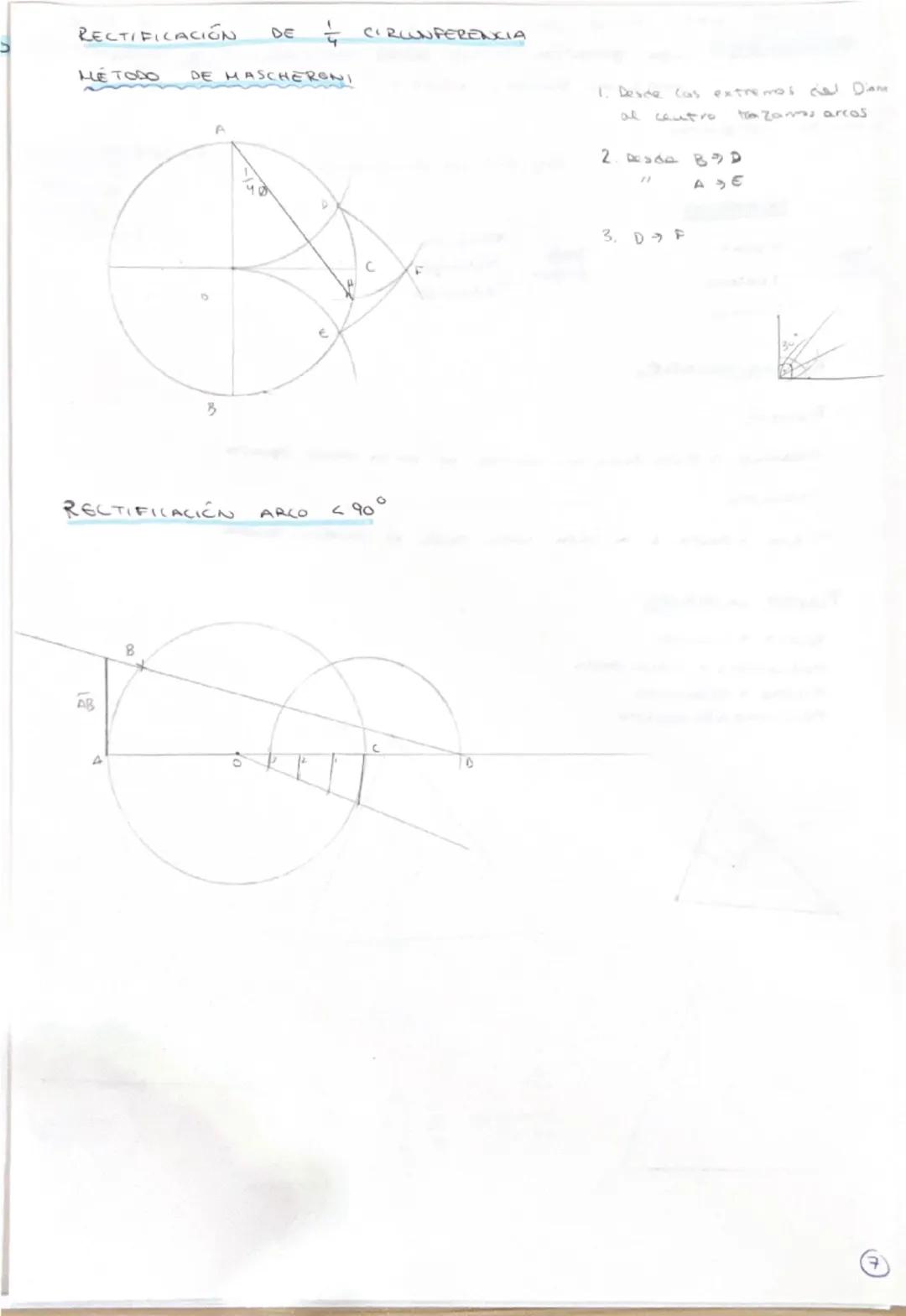

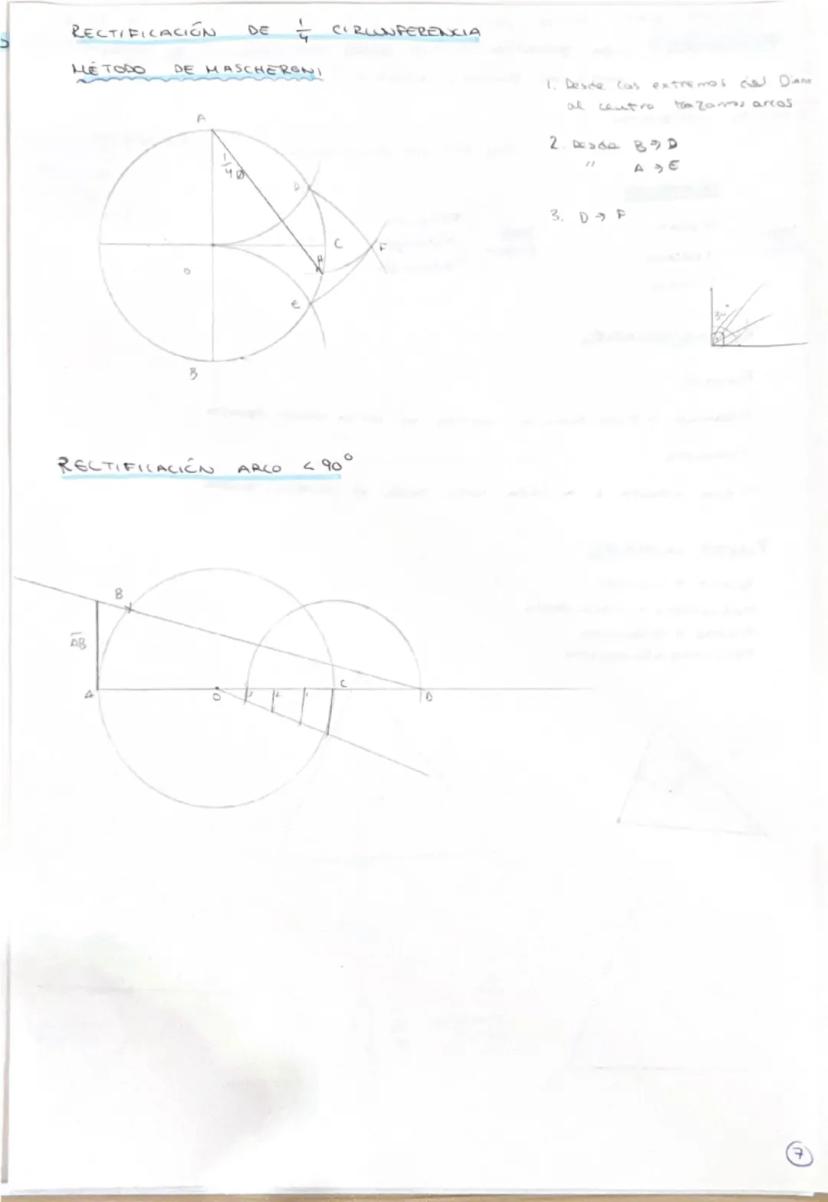

Rectificación de Arcos

Para rectificar un cuarto de circunferencia, usamos el elegante método de Mascheroni. El proceso tiene tres pasos: desde los extremos del diámetro trazas arcos, luego unes ciertos puntos, y finalmente proyectas.

Este método es genial porque solo necesitas compás y regla, las herramientas básicas del dibujo técnico.

Tip práctico: Dominar la rectificación de 1/4 de circunferencia te permite rectificar cualquier arco multiplicando o dividiendo.

La rectificación de arcos menores de 90° sigue principios similares pero adaptados al tamaño específico del arco que necesites convertir.

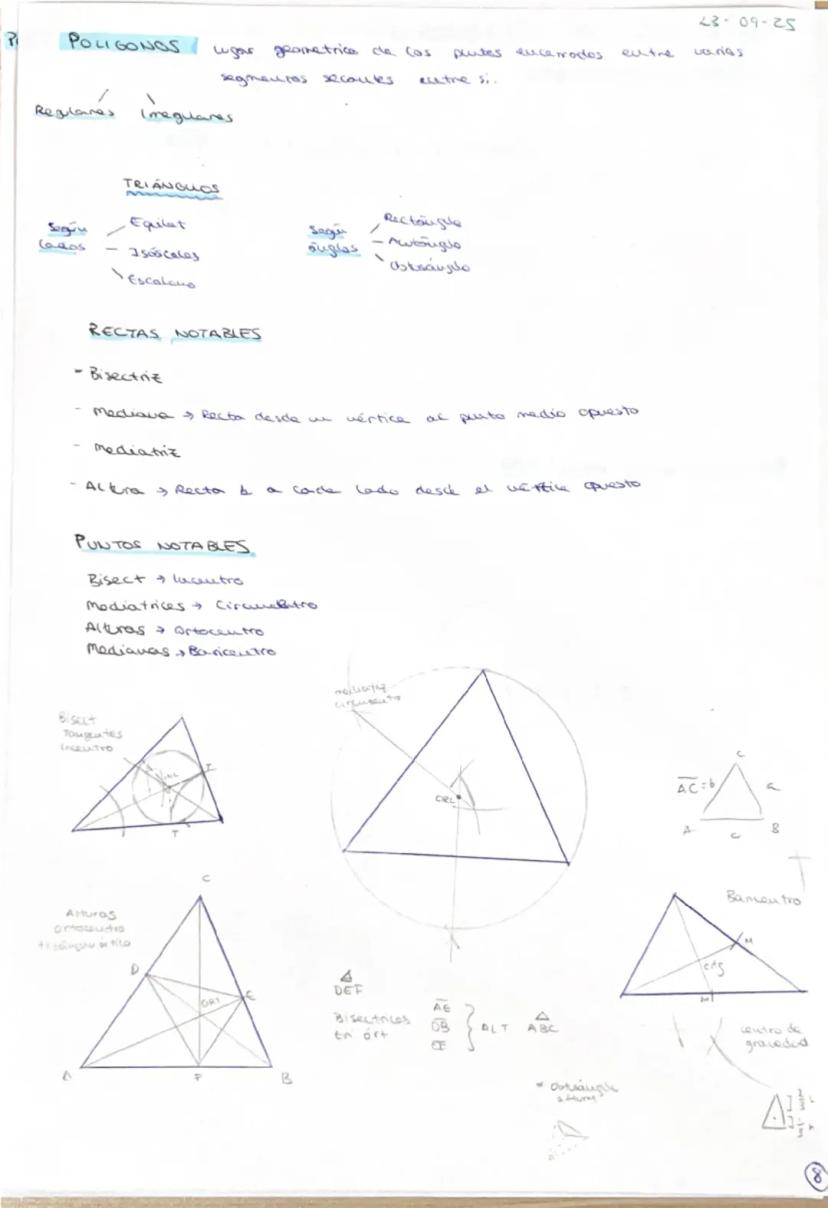

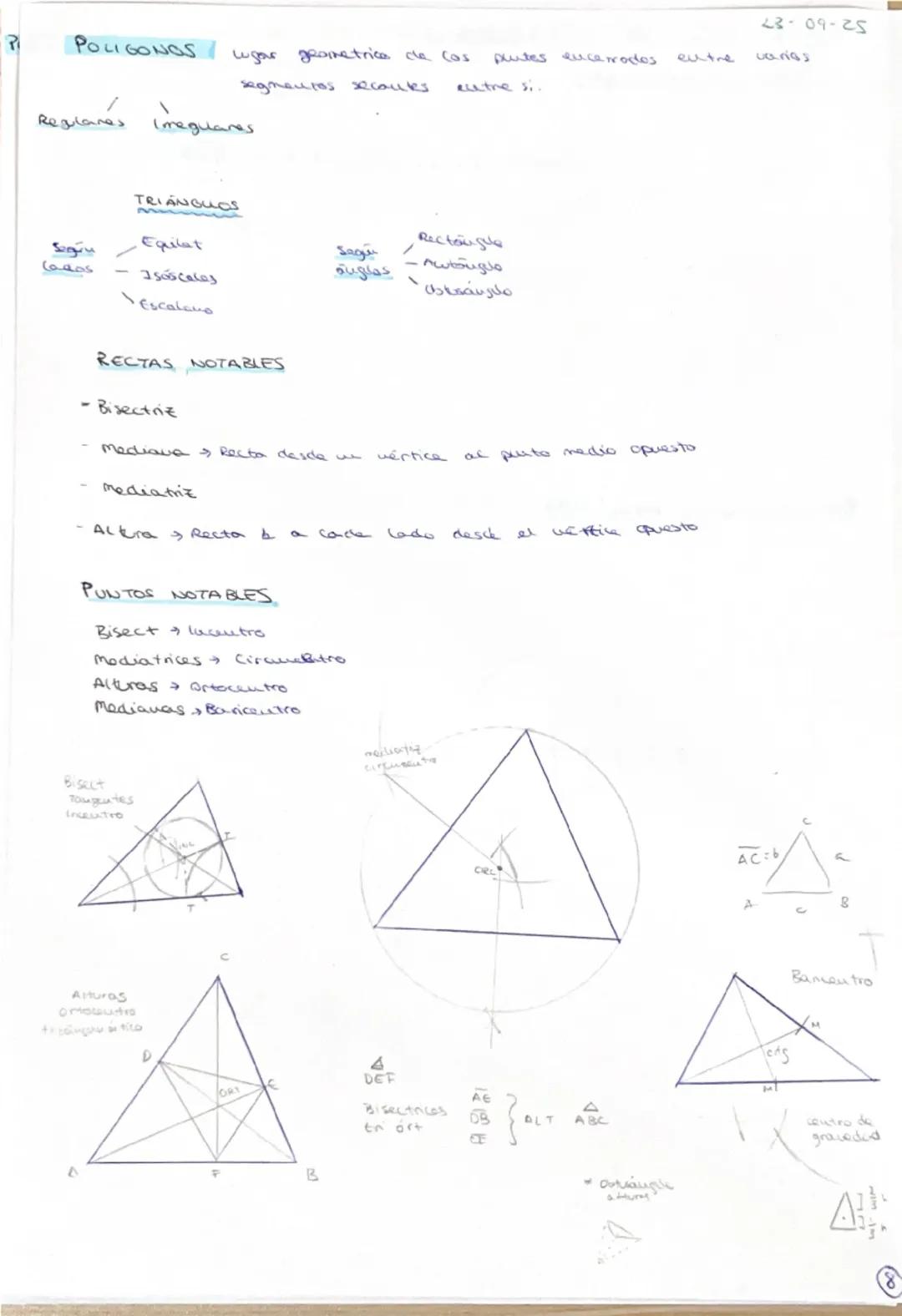

Triángulos y sus Elementos Notables

Los triángulos se clasifican por lados (equilátero, isósceles, escaleno) y por ángulos (rectángulo, acutángulo, obtusángulo). Cada tipo tiene propiedades específicas que debes conocer.

Las rectas notables son cuatro: bisectriz (divide el ángulo por la mitad), mediana (va del vértice al punto medio del lado opuesto), mediatriz (perpendicular al lado por su punto medio) y altura (perpendicular del vértice al lado opuesto).

Los puntos notables se forman donde se cruzan estas rectas: incentro (bisectrices), circuncentro (mediatrices), baricentro (medianas) y ortocentro (alturas).

Para recordar: Cada punto notable tiene una función específica - el incentro es el centro del círculo inscrito, el circuncentro del círculo circunscrito.

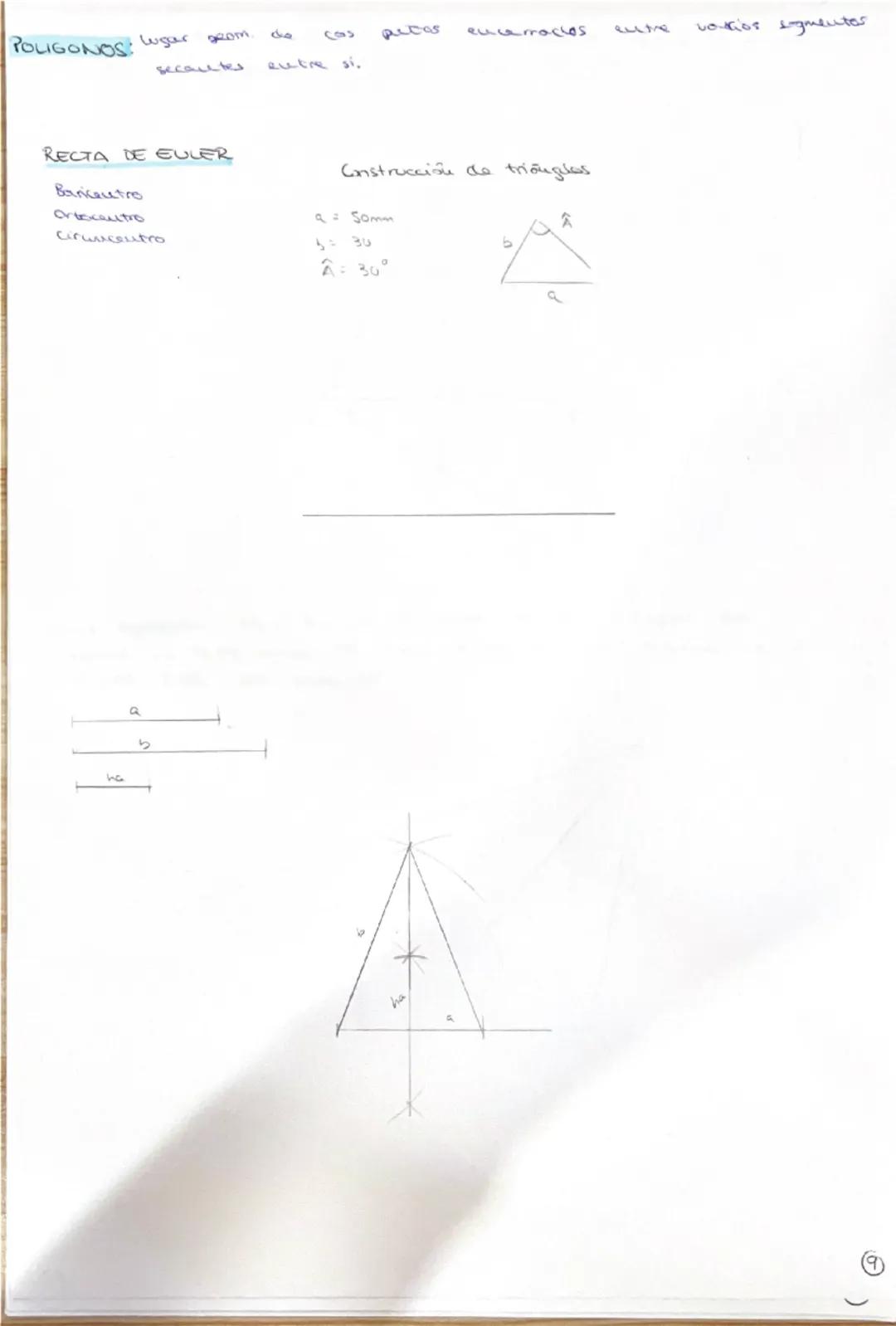

Recta de Euler y Construcción de Triángulos

La recta de Euler es una línea súper especial que pasa por tres puntos notables: baricentro, ortocentro y circuncentro. ¡Es como si estos puntos estuvieran magnéticamente conectados!

Para construir triángulos, necesitas al menos tres datos: pueden ser tres lados, dos lados y un ángulo, o un lado y dos ángulos. La clave está en saber qué técnica usar para cada combinación.

Truco de construcción: Si tienes un lado $a=50mm$ y dos ángulos $A=30°, B=60°$, empieza siempre por el lado conocido.

La construcción con datos como alturas requiere técnicas más avanzadas, pero sigue los mismos principios básicos de intersección de lugares geométricos.

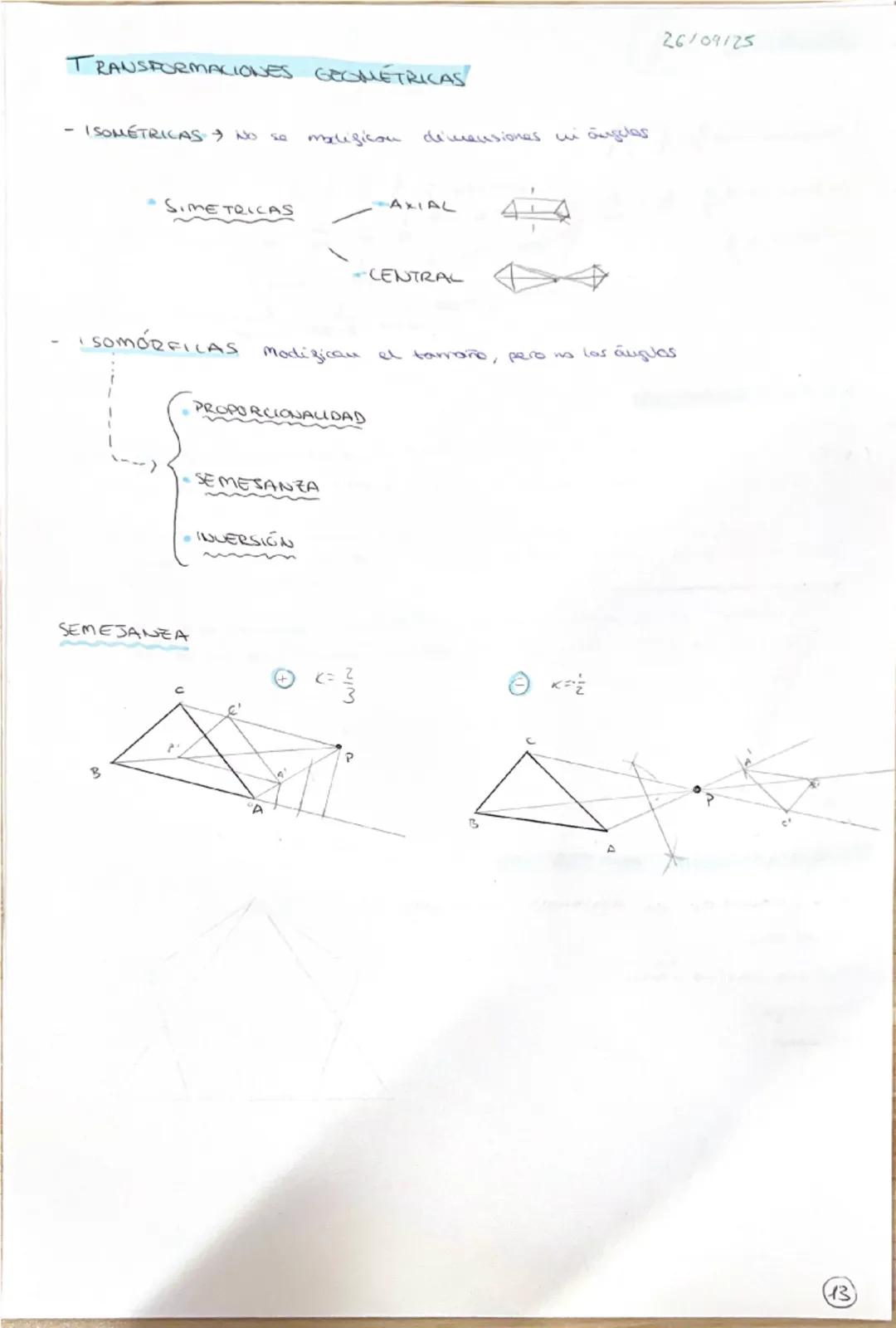

Transformaciones Geométricas

Las transformaciones se dividen en dos grandes grupos. Las isométricas conservan tamaños y ángulos (como las simetrías axial y central), mientras que las homomórficas cambian el tamaño pero mantienen la forma.

La semejanza es la transformación homomórfica más importante, con un factor k que indica cuánto crece o decrece la figura. Si k=2/3, la figura nueva es 2/3 del tamaño original.

Las simetrías son fundamentales: la axial refleja respecto a una recta, y la central respecto a un punto. Ambas mantienen las distancias y ángulos intactos.

Concepto clave: En las transformaciones isométricas, la figura transformada es congruente con la original; en las homomórficas, es semejante.
