Introducción a la Neumática y la Hidráulica

Introducción a la Neumática e Hidráulica

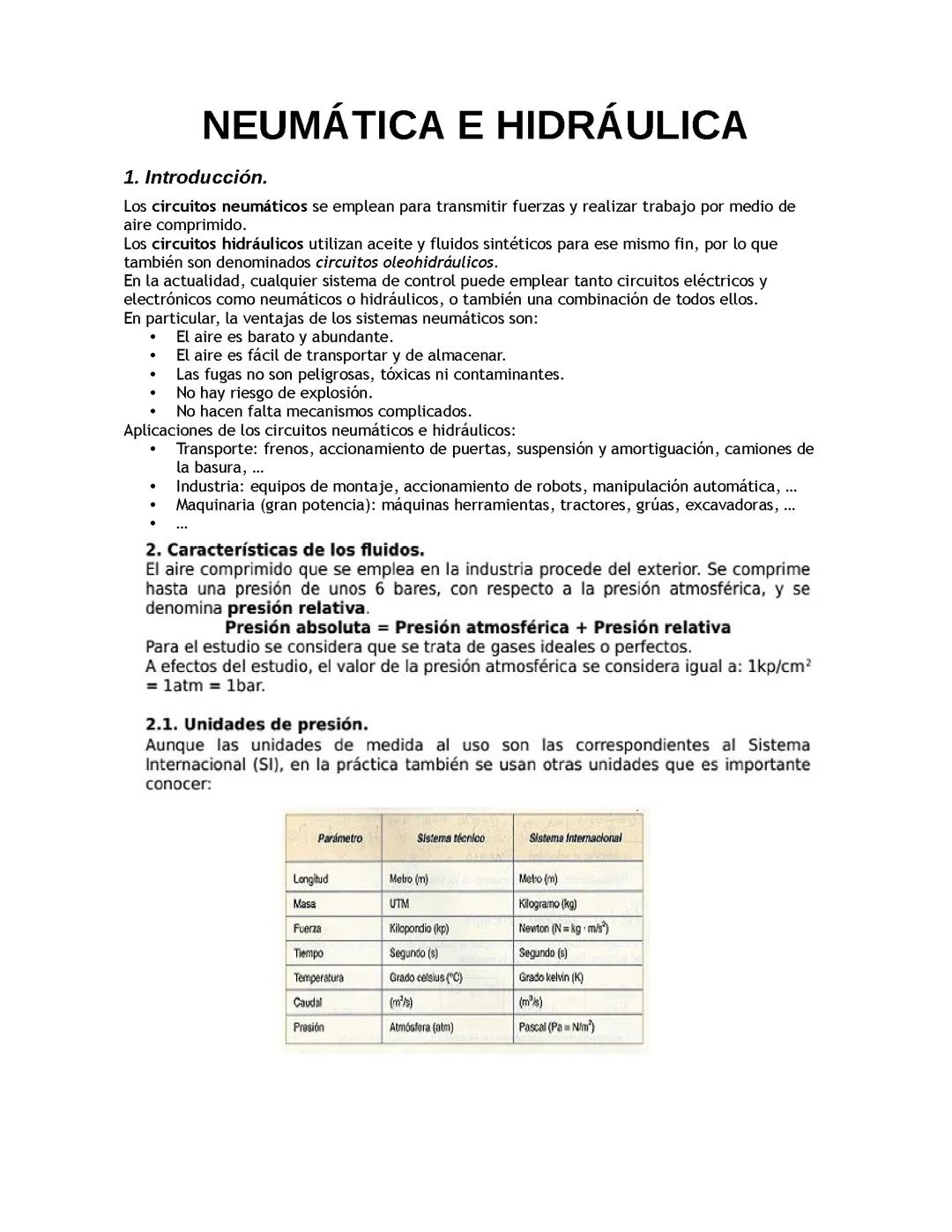

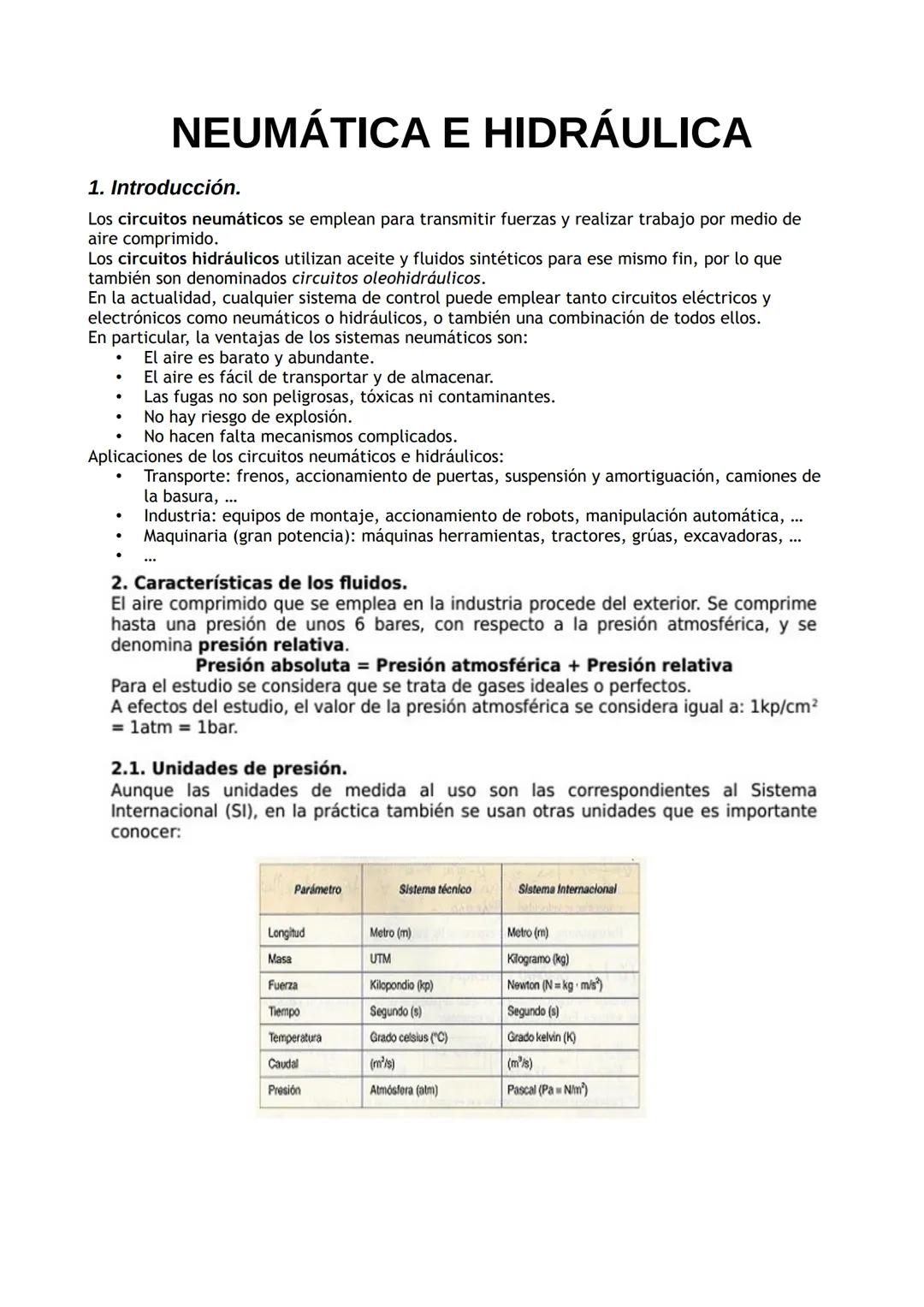

Imagínate poder levantar un coche con solo apretar un botón. Eso es exactamente lo que hacen los circuitos neumáticos usando aire comprimido y los circuitos hidráulicos con aceite.

La neumática es súper práctica porque el aire es gratis y está en todas partes. Si hay una fuga, no pasa nada peligroso, no contamina ni puede explotar. Los sistemas no necesitan mecanismos súper complicados, lo que los hace baratos de mantener.

Los encuentras funcionando en frenos de camiones, robots de fábricas, máquinas herramientas y hasta en los camiones de la basura. La industria del transporte y la maquinaria pesada dependen completamente de estos sistemas.

Dato curioso: En la industria se comprime el aire hasta 6 bares de presión relativa, que sumado a la presión atmosférica nos da la presión absoluta total.

Conceptos y Fórmulas Básicas

Para entender estos sistemas necesitas dominar tres conceptos clave que seguro aparecerán en tu examen. Fuerza es lo que mueve o deforma las cosas, y se mide en newtons (N).

Presión es la fuerza repartida en una superficie: p = F/S. Si aplicas la misma fuerza en un área más pequeña, la presión aumenta muchísimo. Por eso los tacones de aguja pueden romper el suelo pero las zapatillas deportivas no.

Caudal (Q) es cuánto líquido o aire pasa por un tubo en un tiempo determinado: Q = V/t. También puedes calcularlo como Q = S × v, donde S es la sección del tubo y v la velocidad del fluido.

Consejo de estudio: Practica convirtiendo entre unidades: bar, atmósferas, pascales. Es típico de examen y una vez que lo pillas, es súper fácil.

Elementos del Circuito Neumático

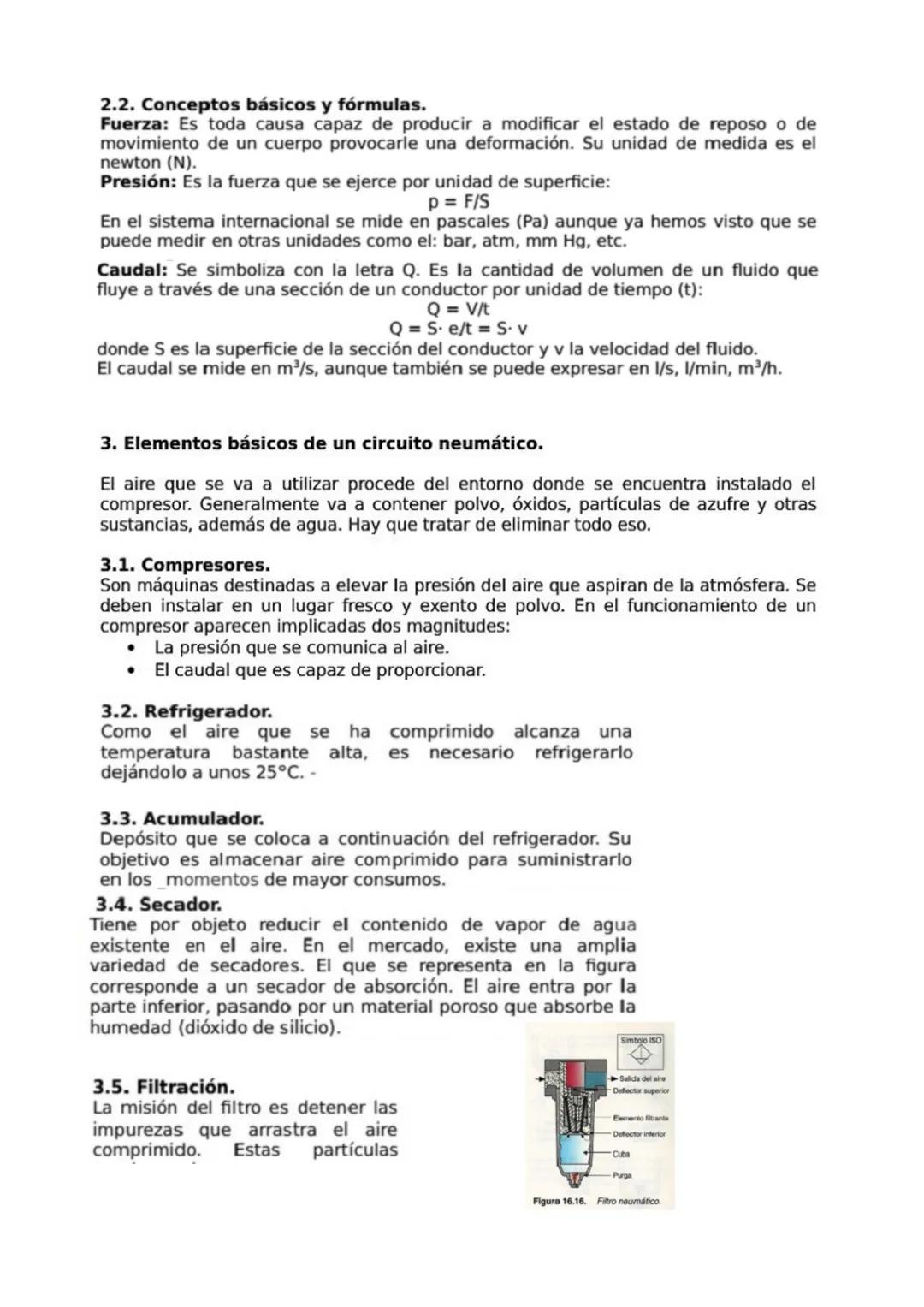

El aire del ambiente está lleno de porquerías: polvo, óxidos, agua y otras sustancias. Por eso necesitamos un montón de elementos para limpiarlo y prepararlo antes de usarlo.

El compresor aspira aire y lo presuriza. Debe estar en un sitio fresco y sin polvo. El refrigerador baja la temperatura del aire comprimido hasta unos 25°C, porque si no estaría ardiendo.

El acumulador es como una batería de aire comprimido que almacena presión para los momentos de mayor consumo. El secador quita la humedad usando materiales porosos como el dióxido de silicio.

Por último, el filtro atrapa las partículas que quedan, el regulador mantiene la presión constante y el lubricador añade aceite para proteger las piezas móviles del desgaste.

Importante: Estos elementos siempre van en este orden específico. Apréndetelo porque es pregunta fija de examen.

Válvulas de Control

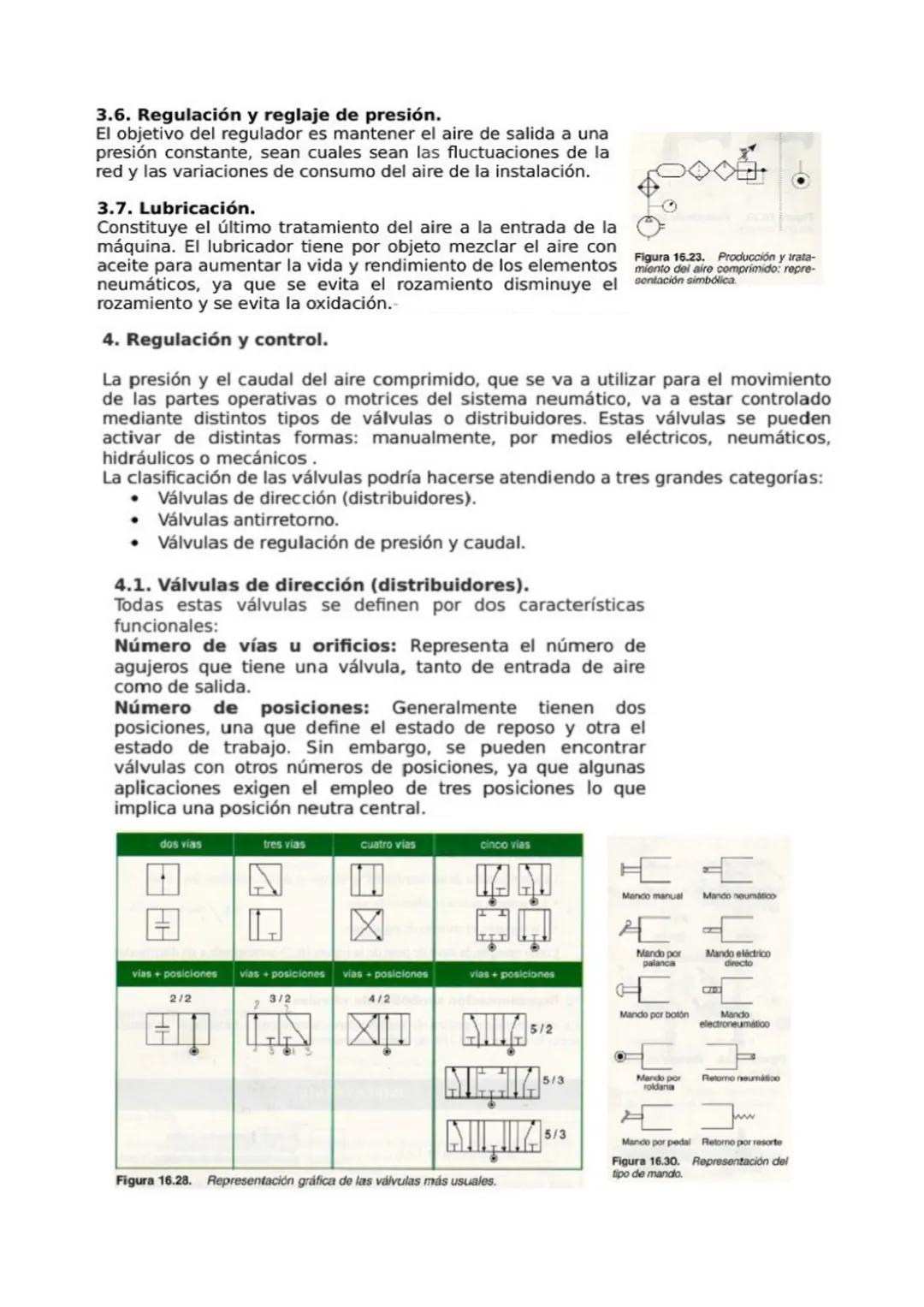

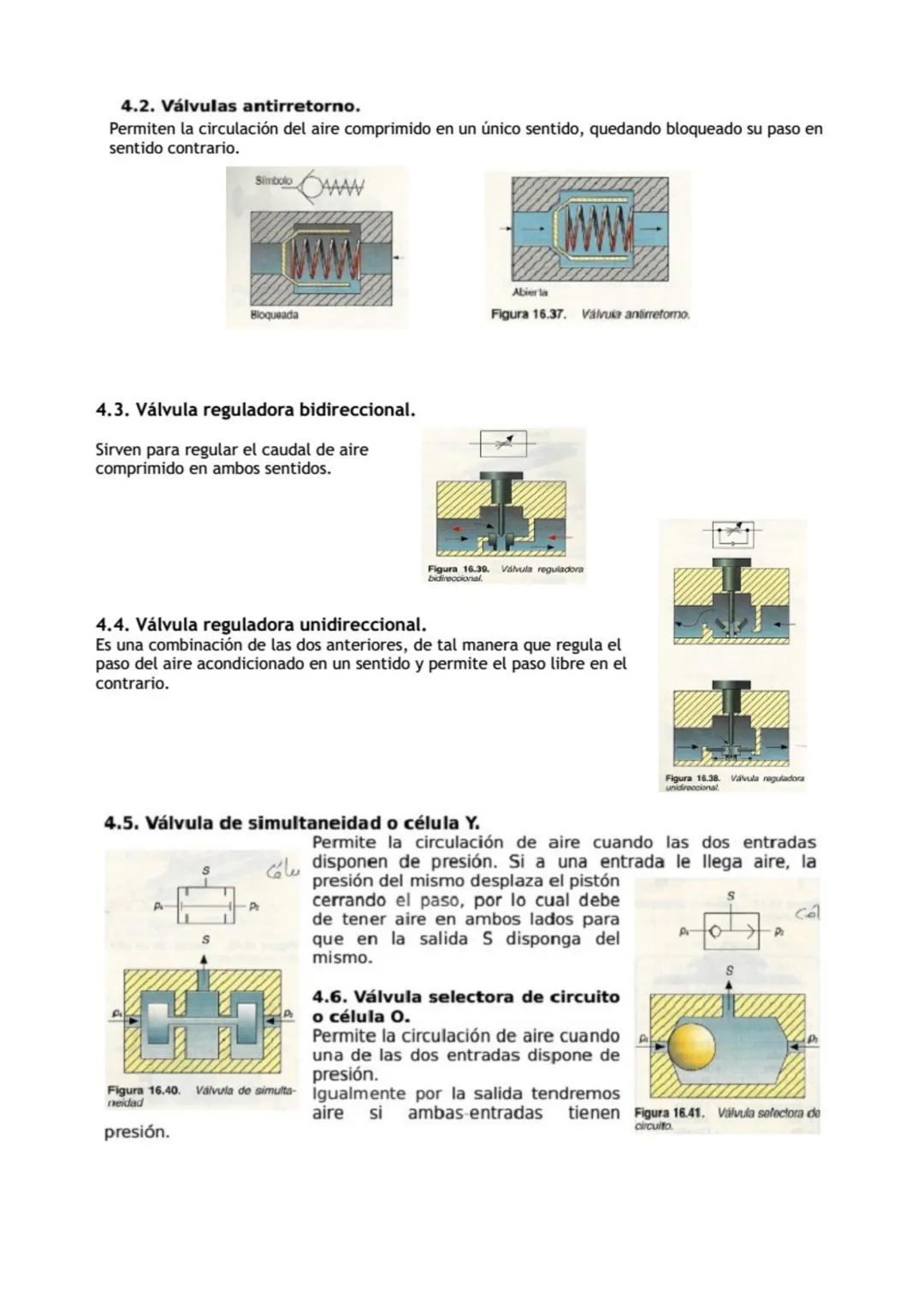

Las válvulas son como los interruptores de la luz, pero para el aire comprimido. Controlan por dónde va el aire y cuándo puede pasar. Se clasifican en tres tipos principales que debes conocer.

Las válvulas de dirección se definen por dos números: vías (agujeros que tiene) y posiciones (estados diferentes). Una válvula 4/2 tiene 4 vías y 2 posiciones. Las puedes activar manualmente, con electricidad, neumáticamente o mecánicamente.

Las válvulas antirretorno son como las puertas de un solo sentido: dejan pasar el aire en una dirección pero lo bloquean en la contraria. Súper útiles para evitar que el aire se devuelva.

Las válvulas reguladoras controlan el caudal de aire. Las bidireccionales regulan en ambos sentidos, las unidireccionales solo en uno. También tienes válvulas especiales como la de simultaneidad (célula Y) que necesita presión en ambas entradas, y la selectora (célula O) que funciona con presión en cualquiera de las entradas.

Truco visual: Los símbolos de las válvulas son como planos de casas. Cada cuadrado es una posición y las líneas muestran por dónde puede ir el aire.

Cilindros Neumáticos

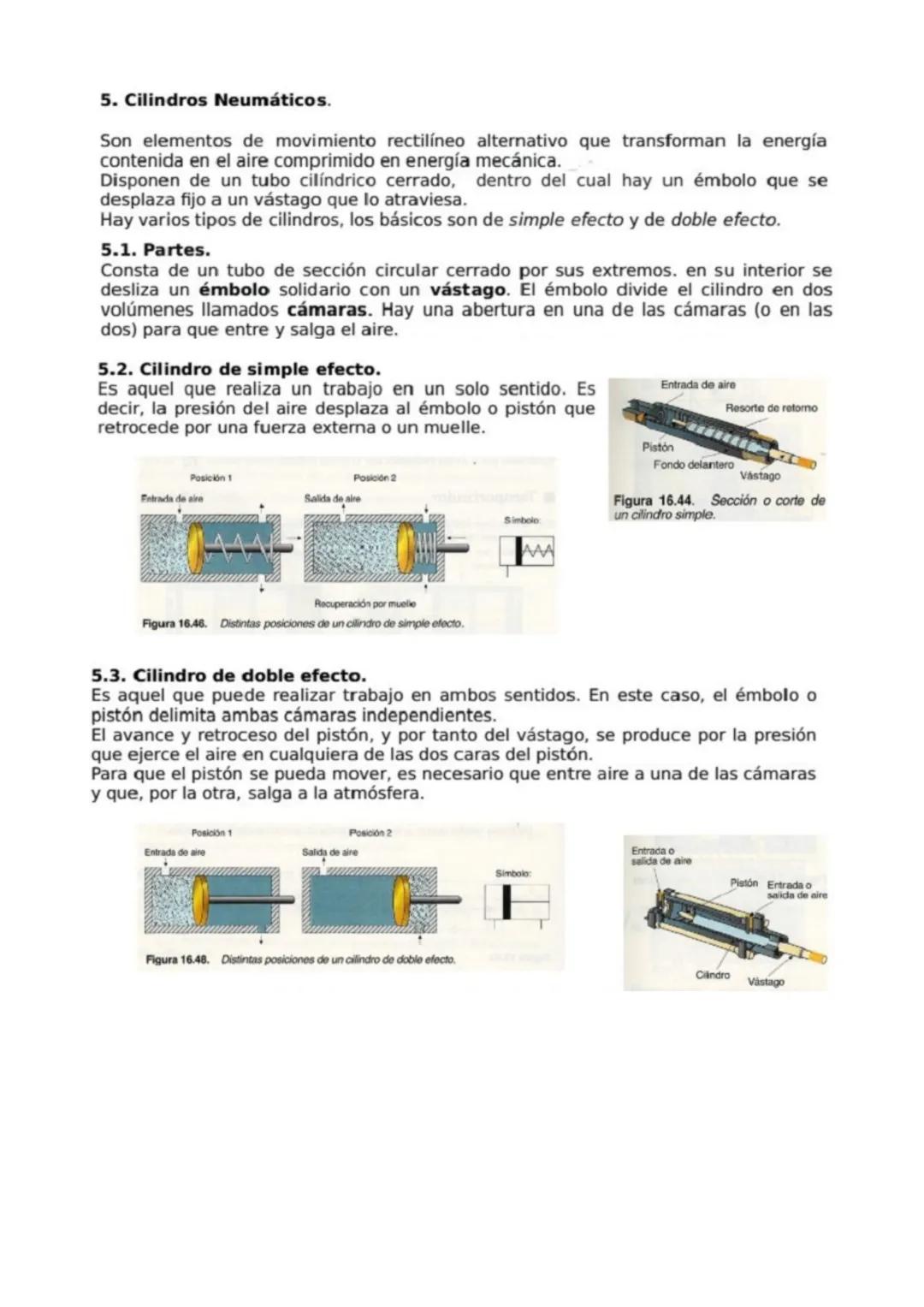

Los cilindros neumáticos son los músculos de estos sistemas. Transforman la energía del aire comprimido en movimiento rectilíneo, como empujar o tirar de algo en línea recta.

Un cilindro tiene un tubo cerrado con un émbolo (pistón) dentro que se mueve unido a un vástago. El émbolo divide el cilindro en dos cámaras separadas donde entra y sale el aire.

Los cilindros de simple efecto solo trabajan en una dirección. El aire empuja el pistón hacia adelante y un muelle lo devuelve a la posición inicial. Son más baratos pero menos versátiles.

Los cilindros de doble efecto pueden trabajar en ambas direcciones porque tienen entrada de aire en las dos cámaras. Para que el pistón se mueva, entra aire por un lado y sale por el otro hacia la atmósfera. Son más complejos pero mucho más potentes y precisos.

Dato práctico: En una fábrica, un cilindro de doble efecto puede levantar varias toneladas con total precisión. ¡La potencia del aire comprimido es increíble!

Circuitos Neumáticos Básicos

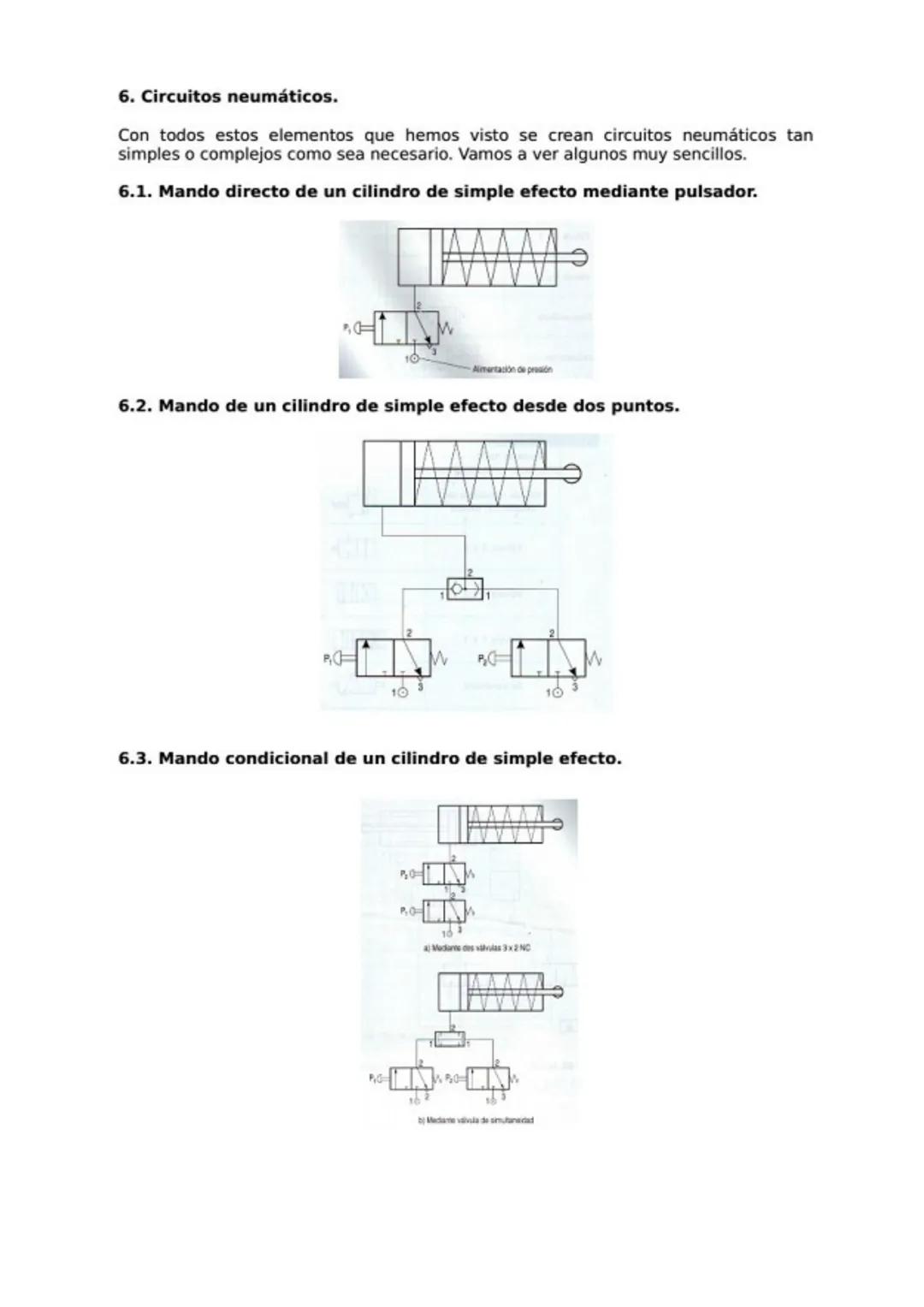

Ahora que conoces las piezas, es hora de ver cómo se conectan para crear sistemas que realmente funcionen. Los circuitos pueden ser súper simples o increíblemente complejos según lo que necesites.

El mando directo es el más básico: un pulsador controla directamente un cilindro de simple efecto. Aprietas el botón, sale el cilindro. Sueltas el botón, vuelve a su posición.

Para controlar desde dos puntos diferentes, usas válvulas selectoras (célula O). Cualquiera de los dos pulsadores puede activar el cilindro, como tener dos interruptores para la misma luz.

El mando condicional requiere que se cumplan ciertas condiciones. Con válvulas de simultaneidad (célula Y), necesitas activar DOS pulsadores a la vez para que funcione el cilindro. Es como esos sistemas de seguridad de las películas donde dos personas deben girar sus llaves simultáneamente.

Consejo: Practica dibujando estos circuitos básicos. Una vez que domines estos, podrás entender circuitos mucho más complejos.

Mandos Avanzados y Automáticos

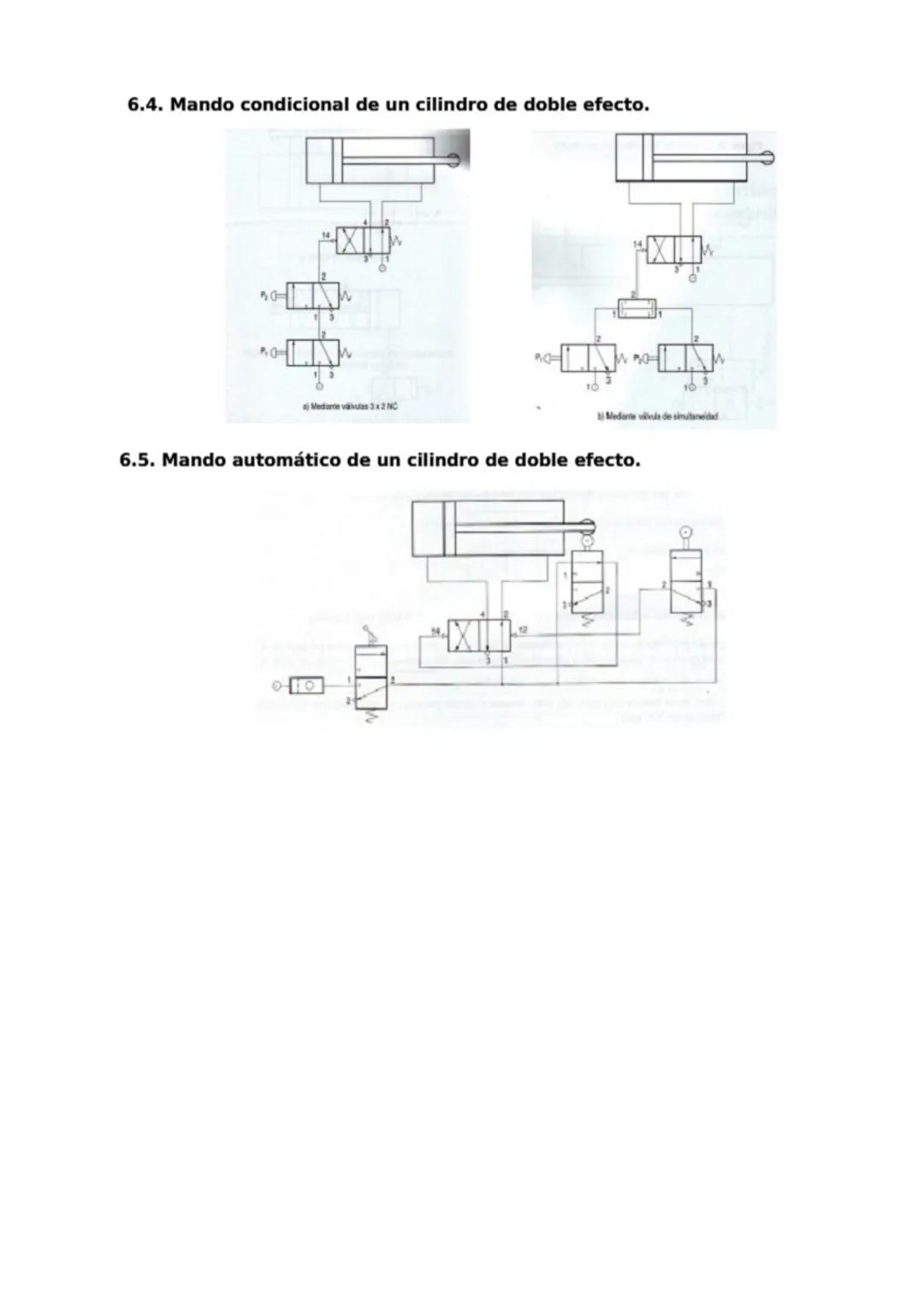

Los circuitos más sofisticados pueden controlar cilindros de doble efecto y funcionar de manera completamente automática. Estos sistemas son los que encuentras en las fábricas modernas.

Para el mando condicional de doble efecto, puedes usar tanto válvulas 3x2 normalmente cerradas como válvulas de simultaneidad. La diferencia está en si necesitas que se cumplan múltiples condiciones o solo una.

El mando automático es el más avanzado de los circuitos básicos. Una vez que lo activas, el cilindro se mueve solo de ida y vuelta sin intervención humana. Usa sensores de posición que detectan cuándo el cilindro llega al final de su recorrido.

Estos circuitos automáticos son la base de toda la automatización industrial. Robots de ensamblaje, líneas de producción y máquinas herramientas usan versiones mucho más complejas de estos mismos principios.

Aplicación real: Los robots que montan coches usan cientos de estos circuitos trabajando coordinados. ¡Es como una orquesta mecánica perfectamente sincronizada!

Sistemas Hidráulicos vs Neumáticos

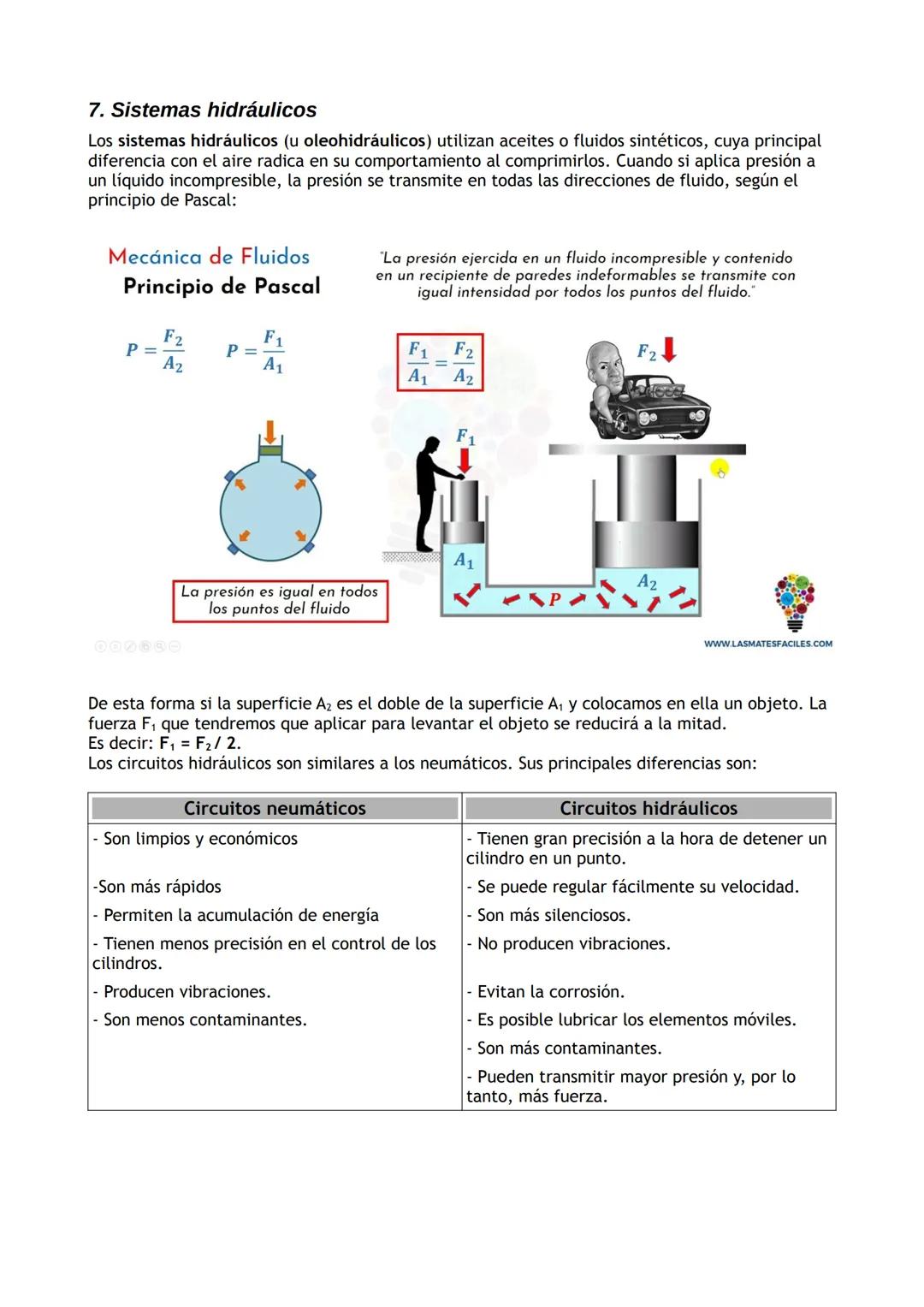

Los sistemas hidráulicos usan aceite en lugar de aire, y esa diferencia lo cambia todo. Mientras el aire se comprime, los líquidos son incompresibles, lo que significa que transmiten la presión instantáneamente según el principio de Pascal.

Pascal descubrió que la presión aplicada a un fluido incompresible se transmite igual en todas las direcciones. Por eso puedes aplicar poca fuerza en un pistón pequeño y obtener mucha fuerza en uno grande: F₁/A₁ = F₂/A₂.

Los sistemas neumáticos son más limpios, económicos y rápidos. No contaminan, permiten acumular energía fácilmente y son súper seguros. Perfect para aplicaciones donde la velocidad y la limpieza son importantes.

Los sistemas hidráulicos son más precisos, silenciosos y potentes. Pueden transmitir presiones enormes sin vibraciones, regular la velocidad con precisión milimétrica y parar exactamente donde quieres. Son ideales para maquinaria pesada que necesita fuerza bruta y control preciso.

Decisión práctica: ¿Necesitas velocidad y limpieza? Elige neumático. ¿Necesitas fuerza y precisión extremas? Ve a por hidráulico.
