Introducción a las Máquinas Térmicas para 2º Bachillerato

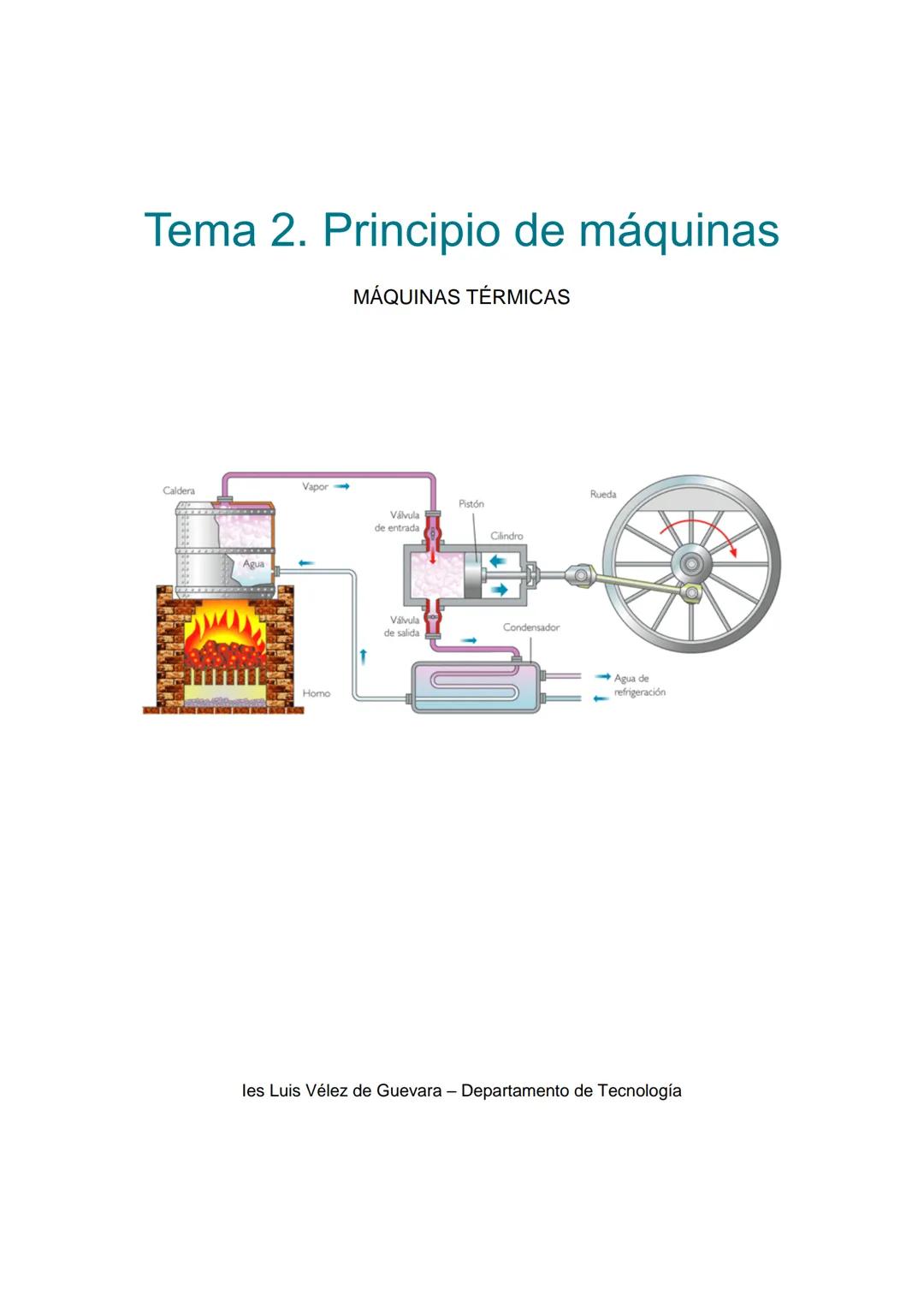

Esquema de máquinas térmicas

Las máquinas térmicas son como magos de la energía: toman calor y lo convierten en movimiento. En el esquema puedes ver los componentes básicos de una máquina de vapor clásica.

La caldera calienta agua hasta convertirla en vapor, que después empuja un pistón dentro del cilindro. Este movimiento se transmite a una rueda que puede mover cualquier cosa, desde un tren hasta un generador eléctrico.

El condensador enfría el vapor para convertirlo otra vez en agua, completando el ciclo. Es un sistema ingenioso que ha revolucionado el mundo desde la Revolución Industrial.

¡Dato curioso! Las primeras máquinas de vapor tenían rendimientos de solo el 5%, ¡hoy en día pueden superar el 40%!

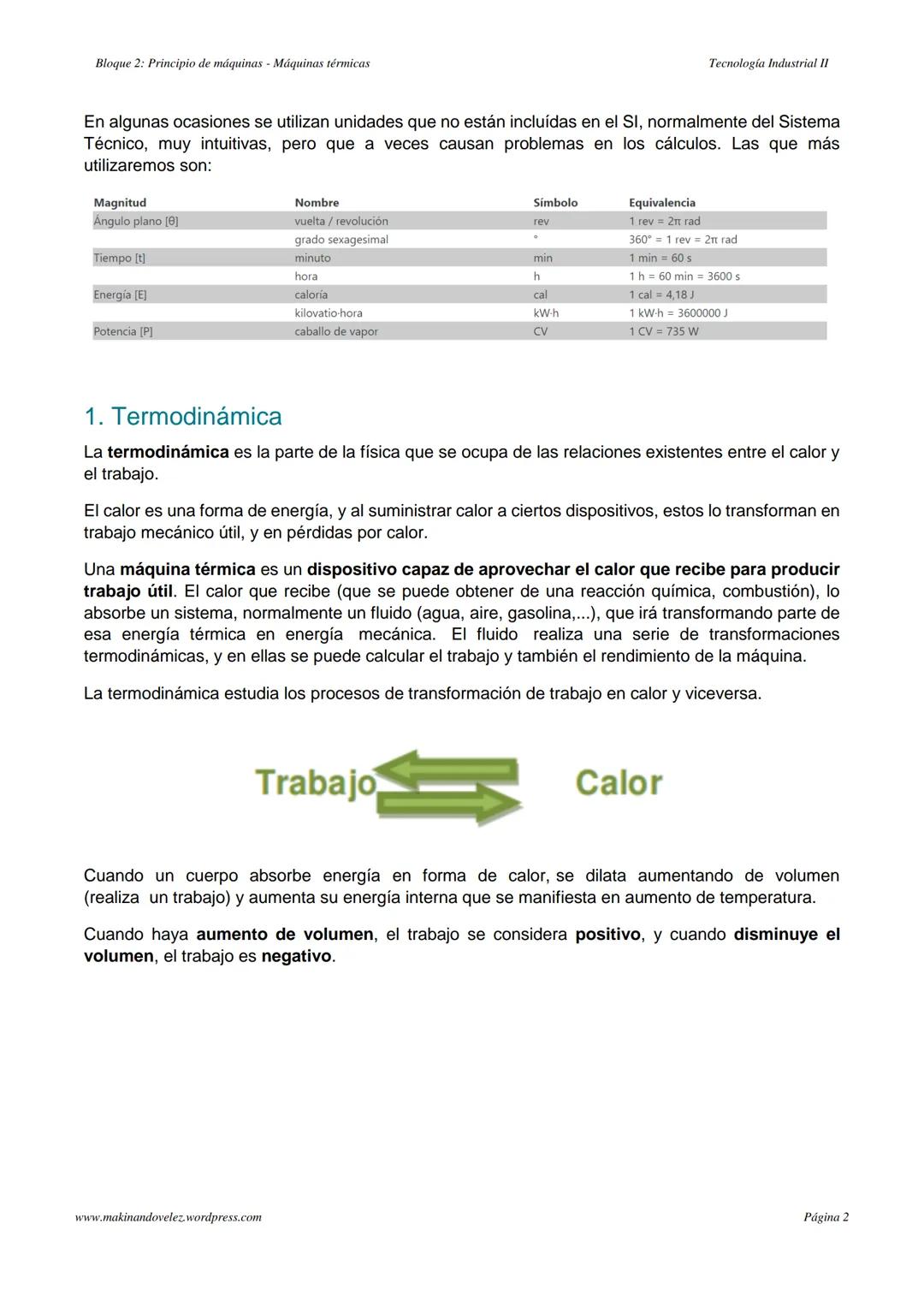

Sistema Internacional de Unidades

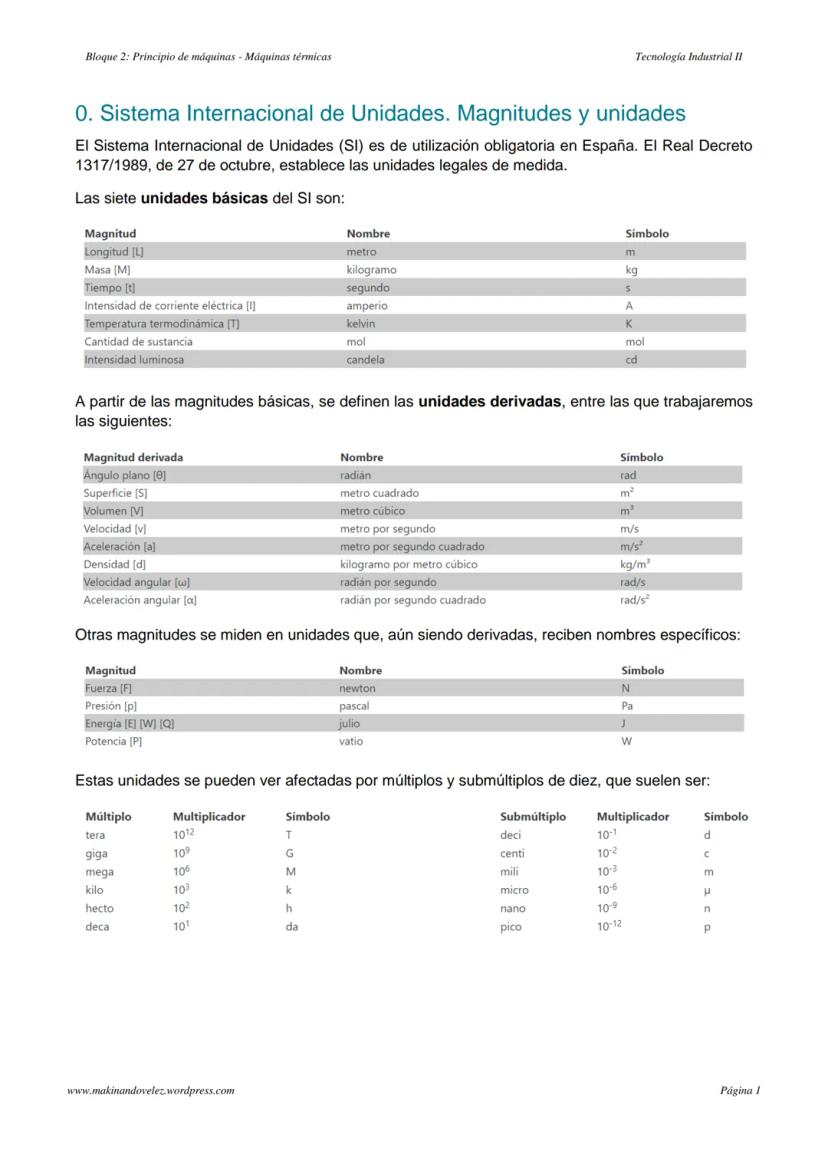

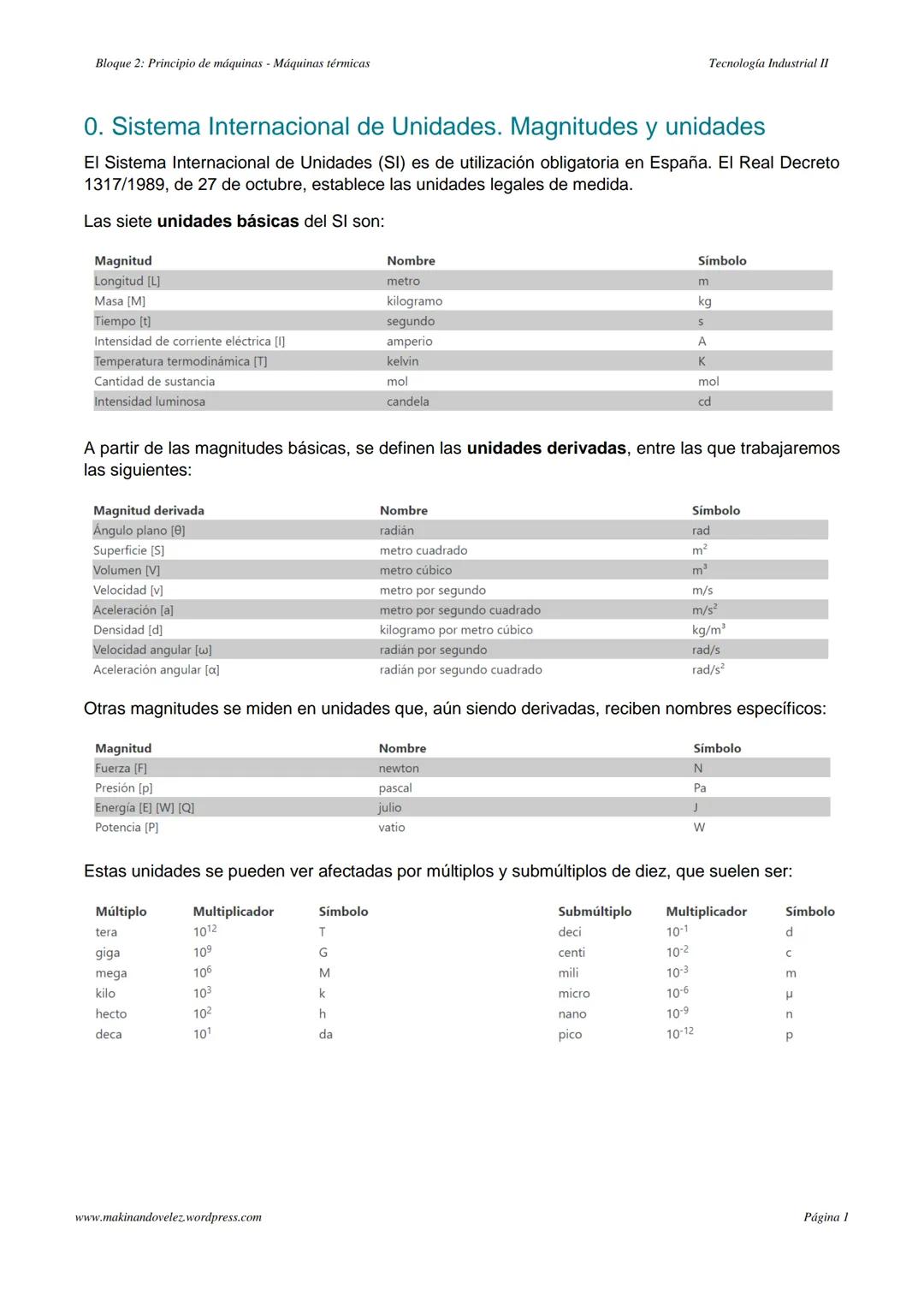

Antes de meternos en faena con las máquinas térmicas, necesitas dominar las unidades del Sistema Internacional (SI). Son tu idioma básico para entender cualquier problema de física.

Las magnitudes básicas que más vas a usar son: metro $m$ para longitud, kilogramo (kg) para masa, segundo $s$ para tiempo y kelvin (K) para temperatura. A partir de estas se forman las unidades derivadas como m/s para velocidad o m/s² para aceleración.

Las unidades con nombres especiales que debes recordar son: newton (N) para fuerza, pascal (Pa) para presión, julio (J) para energía y vatio (W) para potencia. También presta atención a los múltiplos y submúltiplos: kilo $k = 10³$, mega $M = 10⁶$, mili $m = 10⁻³$, etc.

Algunas unidades fuera del SI que todavía se usan: grados sexagesimales $360° = 2π rad$, horas y minutos para tiempo, calorías para energía $1 cal = 4,18 J$ y caballos de vapor para potencia $1 CV = 735 W$.

Tip de examen: Siempre convierte todas las unidades al SI antes de hacer cálculos, te evitará errores tontos.

Fundamentos de termodinámica

La termodinámica estudia cómo se relacionan el calor y el trabajo. Es la base para entender todas las máquinas térmicas, desde el motor de tu coche hasta el aire acondicionado de casa.

Cuando suministras calor a un sistema, este puede transformarlo en trabajo mecánico útil. Las máquinas térmicas son dispositivos que aprovechan este principio, usando un fluido (agua, aire, gasolina...) que absorbe calor y lo convierte en energía mecánica.

El concepto clave es que cuando un cuerpo absorbe calor, se dilata (aumenta su volumen) y realiza trabajo. Si el volumen aumenta, el trabajo es positivo; si disminuye, es negativo. Esta es la base de cómo funcionan los pistones de los motores.

Recuerda: El trabajo depende no solo de los estados inicial y final, sino también del camino seguido en la transformación.

Transformaciones termodinámicas y principios fundamentales

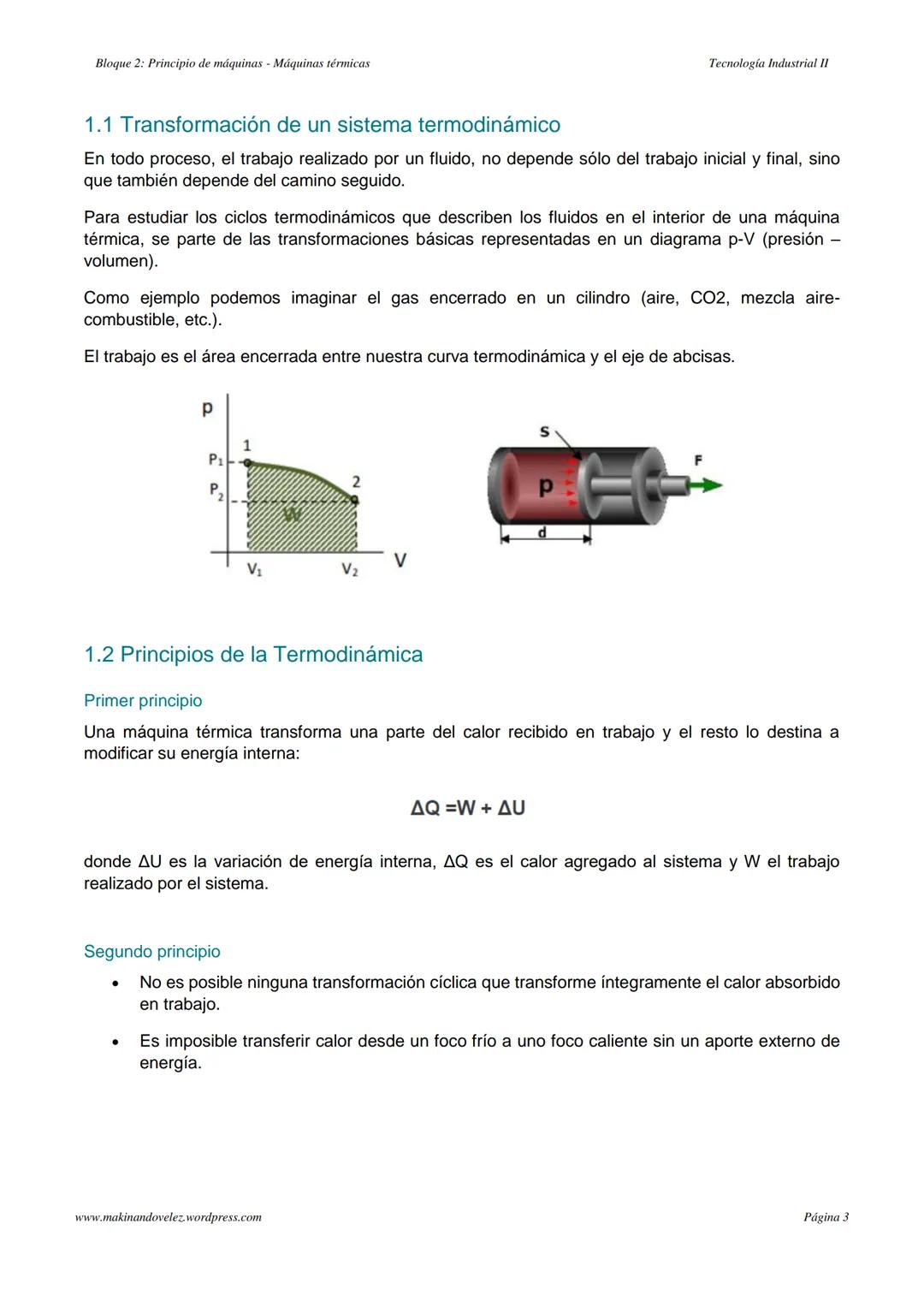

En un diagrama presión-volumen $p-V$, el trabajo realizado es el área bajo la curva. Esta representación gráfica te ayuda a visualizar y calcular fácilmente el trabajo en cualquier transformación.

El primer principio de la termodinámica establece que: ΔQ = W + ΔU. Esto significa que el calor agregado al sistema (ΔQ) se reparte entre el trabajo realizado (W) y el cambio de energía interna (ΔU).

El segundo principio tiene dos enunciados cruciales: primero, no puedes transformar completamente el calor en trabajo en un proceso cíclico; segundo, es imposible transferir calor de un foco frío a uno caliente sin aportar energía externa. Estos principios limitan la eficiencia de las máquinas reales.

Para el examen: El primer principio es una ecuación que usarás constantemente, memorízala bien.

Tipos de transformaciones básicas

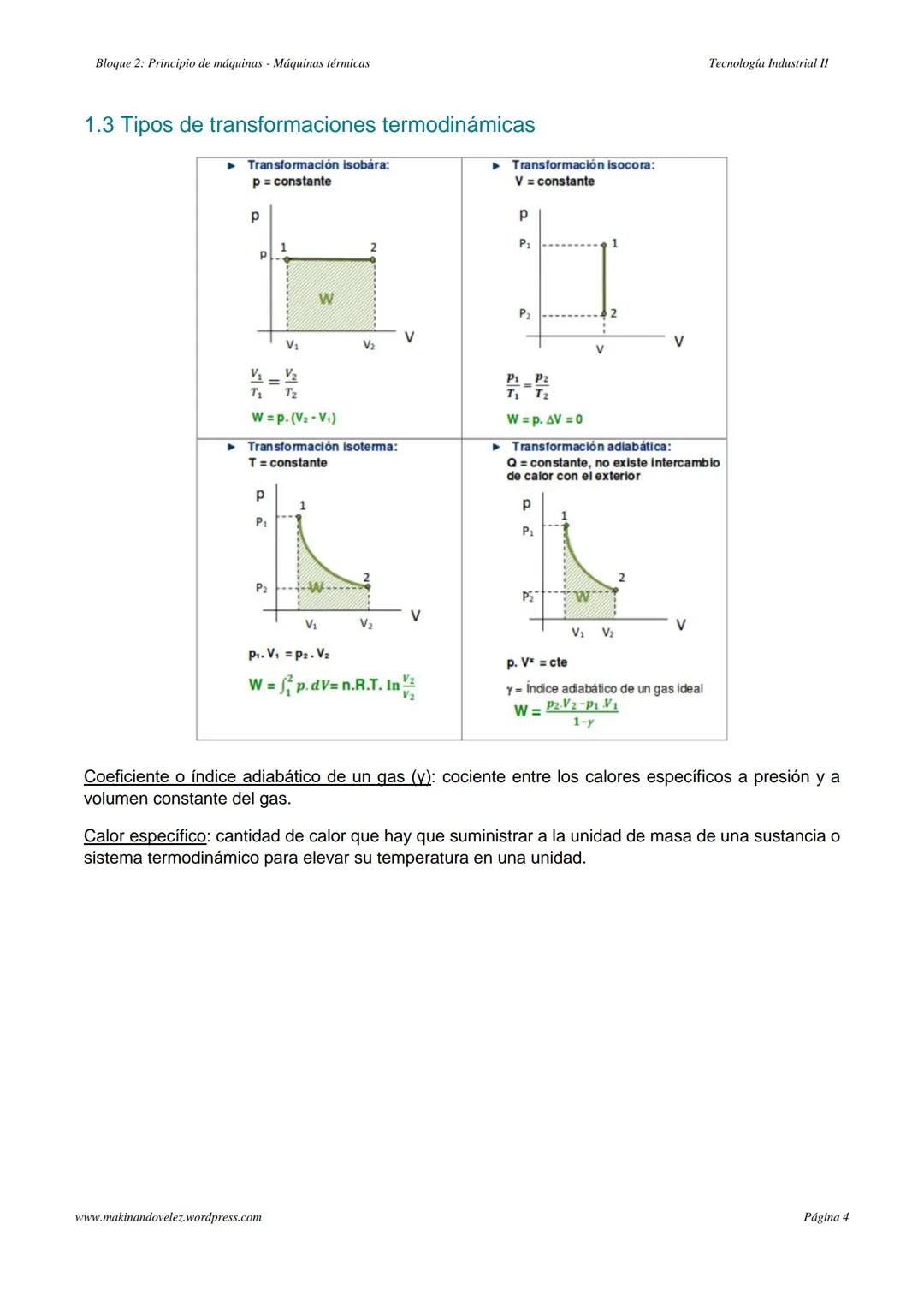

Existen cuatro transformaciones termodinámicas básicas que debes dominar completamente.

En la transformación isobárica (presión constante), el trabajo es W = p$V₂-V₁$. En la transformación isotérmica (temperatura constante), se cumple que p₁V₁ = p₂V₂, y el cálculo del trabajo es más complejo.

La transformación isócora (volumen constante) no realiza trabajo porque W = p·ΔV = 0. La transformación adiabática (sin intercambio de calor) sigue la ley pVᵞ = constante, donde γ es el índice adiabático del gas.

El coeficiente adiabático (γ) es el cociente entre los calores específicos a presión y volumen constante. El calor específico es la cantidad de calor necesaria para elevar un grado la temperatura de una unidad de masa.

Truco: Memoriza las fórmulas del trabajo para cada transformación, las necesitarás en todos los problemas.

Transformaciones cíclicas y tipos de máquinas térmicas

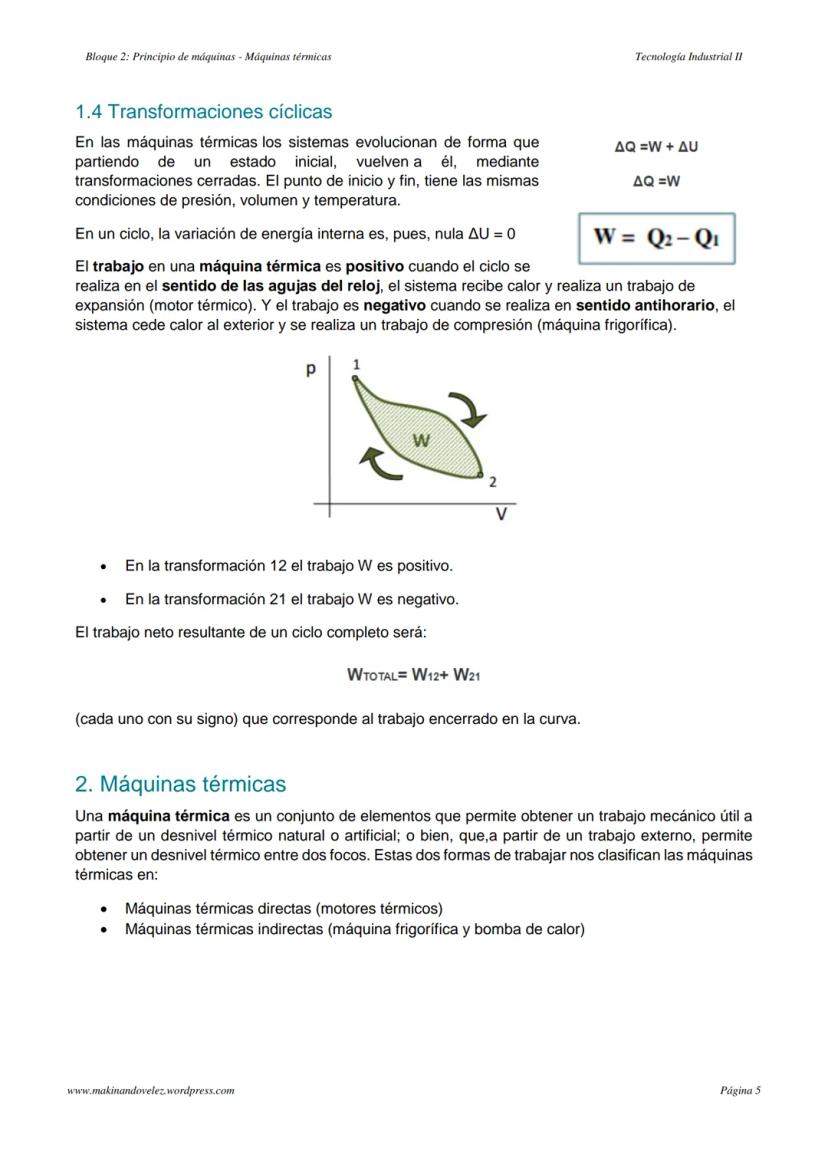

En las transformaciones cíclicas, el sistema vuelve a su estado inicial, por lo que ΔU = 0 y todo el calor absorbido se convierte en trabajo: W = Q₂ - Q₁.

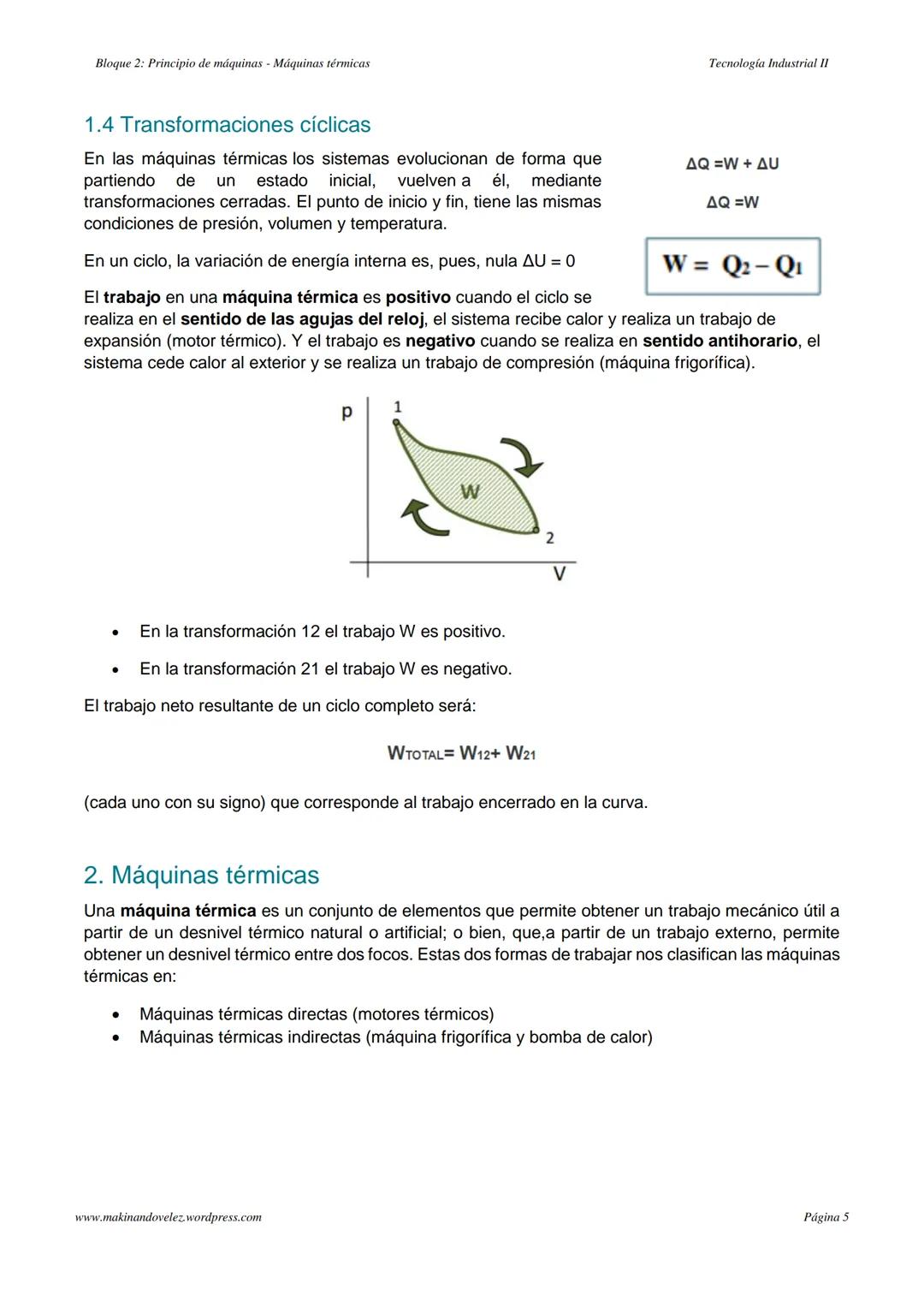

El sentido del ciclo importa mucho: si es horario, el trabajo es positivo (motor térmico); si es antihorario, el trabajo es negativo (máquina frigorífica). El trabajo total es el área encerrada por la curva en el diagrama p-V.

Las máquinas térmicas se clasifican en dos tipos: las directas (motores térmicos) que convierten calor en trabajo, y las indirectas (máquinas frigoríficas y bombas de calor) que usan trabajo para mover calor.

Importante: El trabajo neto de un ciclo completo es la suma algebraica de todos los trabajos parciales, respetando sus signos.

Máquinas térmicas directas e indirectas

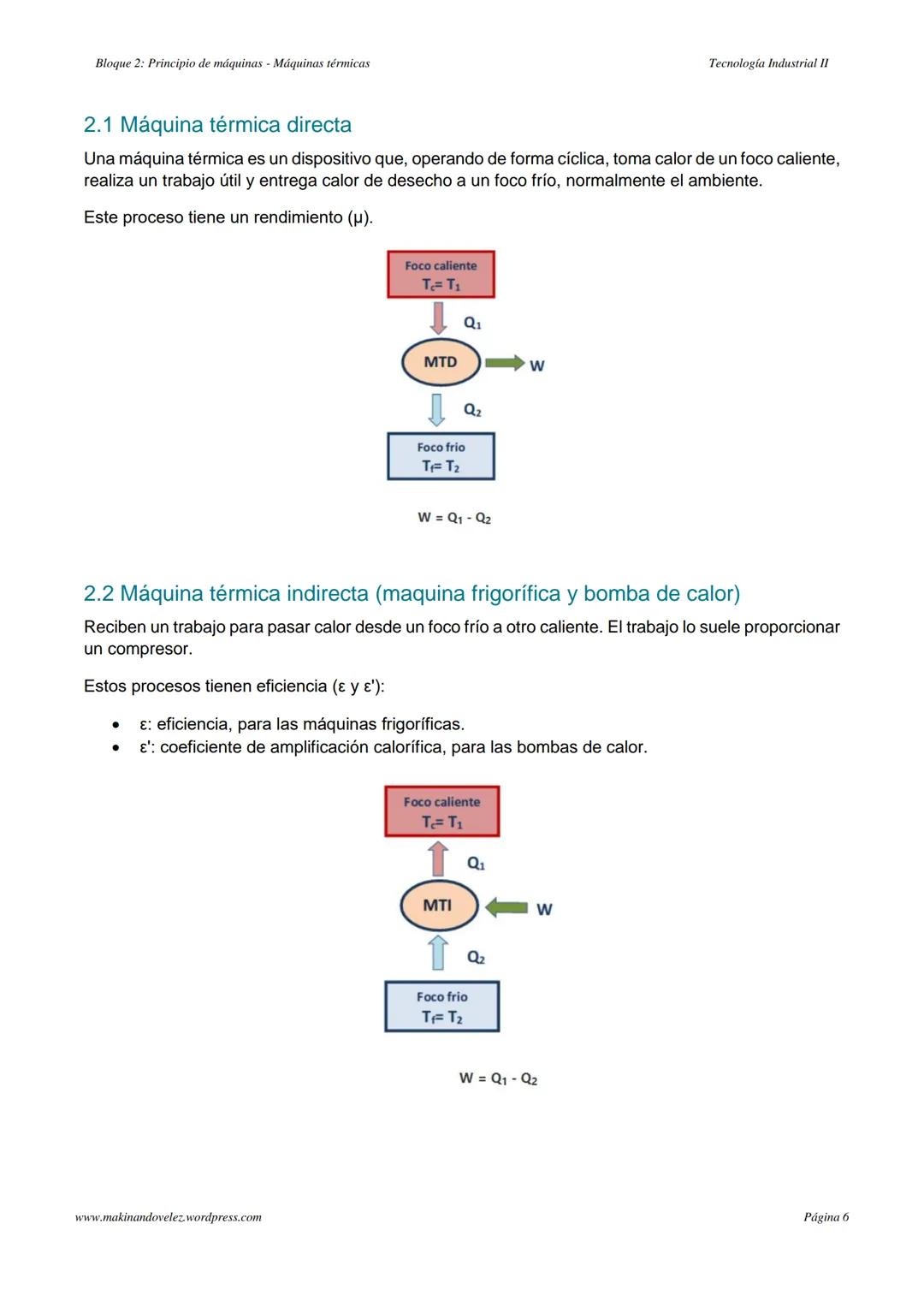

Una máquina térmica directa (motor térmico) toma calor de un foco caliente, realiza trabajo útil y entrega calor de desecho a un foco frío. Es como el motor de tu coche: quema gasolina (foco caliente), mueve las ruedas (trabajo útil) y expulsa gases calientes (foco frío).

Las máquinas térmicas indirectas funcionan al revés: reciben trabajo (del compresor) para mover calor desde un foco frío hacia uno caliente. Tu nevera es un ejemplo perfecto: extrae calor del interior (foco frío) y lo expulsa al exterior (foco caliente).

La diferencia entre máquina frigorífica y bomba de calor está en el objetivo: la primera enfría (nos interesa el calor extraído del foco frío), la segunda calienta (nos interesa el calor entregado al foco caliente).

Concepto clave: En ambos casos se cumple que W = Q₁ - Q₂, pero cambia lo que consideramos "útil".

Cálculo del rendimiento y la eficiencia

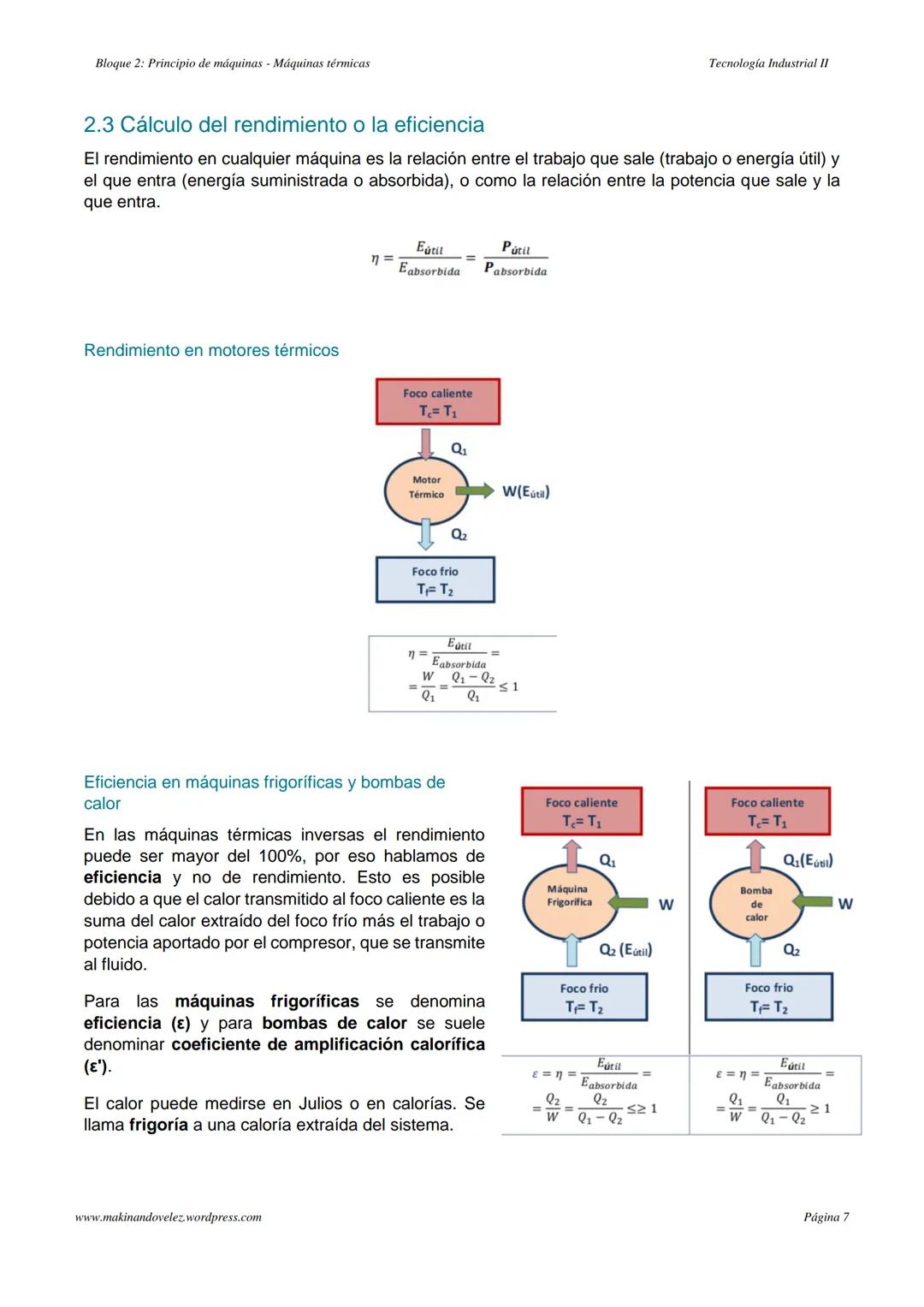

El rendimiento es siempre la relación entre lo útil y lo absorbido: η = Eútil/Eabsorbida. En motores térmicos, η = W/Q₁ = $Q₁-Q₂$/Q₁, y siempre es menor que 1 (menos del 100%).

En máquinas frigoríficas, la eficiencia es ε = Q₂/W = Q₂/$Q₁-Q₂$. En bombas de calor, el coeficiente de amplificación calorífica es ε' = Q₁/W = Q₁/$Q₁-Q₂$.

Lo fascinante de las máquinas indirectas es que su eficiencia puede ser mayor del 100%. Esto no viola ninguna ley física: el calor útil es la suma del calor extraído más el trabajo aportado por el compresor.

Una frigoría es una caloría extraída del sistema, una unidad que aún se usa en refrigeración comercial.

Para recordar: En motores η < 1, en máquinas indirectas ε puede ser > 1. ¡No es magia, es termodinámica!

Ciclo de Carnot: el motor perfecto teórico

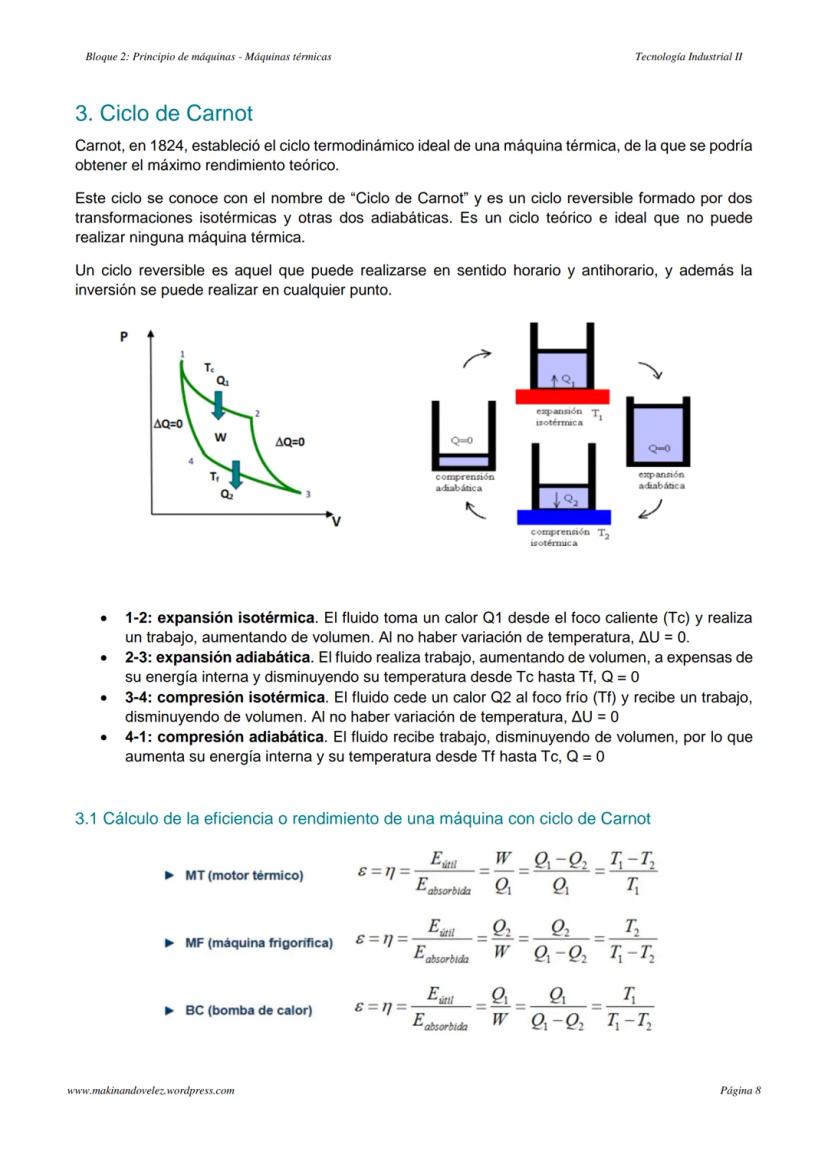

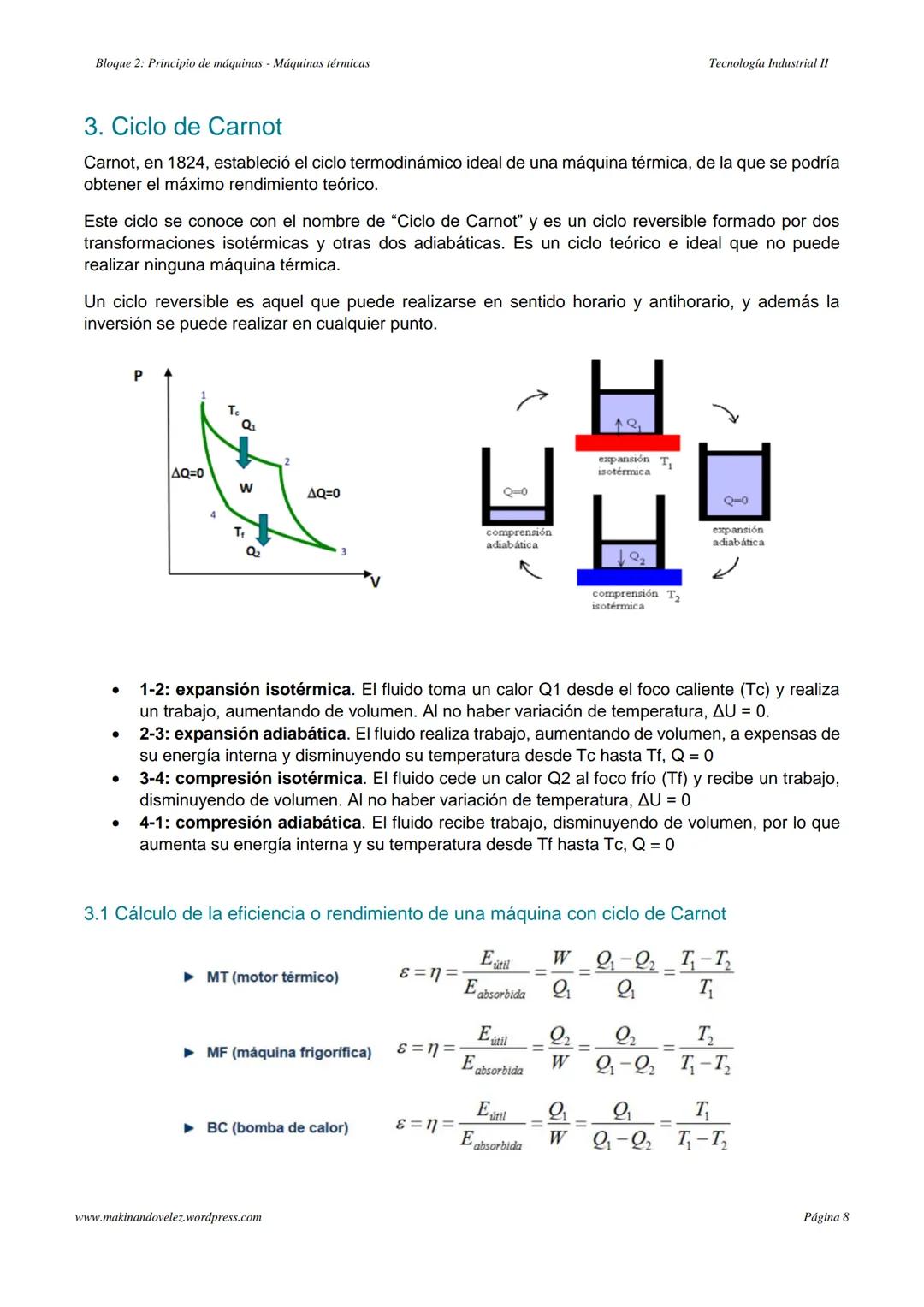

El ciclo de Carnot es el ciclo termodinámico ideal que proporcionaría el máximo rendimiento posible. Carnot lo propuso en 1824 como un ciclo reversible formado por dos transformaciones isotérmicas y dos adiabáticas.

Las cuatro etapas son: expansión isotérmica (absorbe Q₁ del foco caliente), expansión adiabática (temperatura baja de Tc a Tf), compresión isotérmica (cede Q₂ al foco frío) y compresión adiabática (temperatura sube de Tf a Tc).

Un ciclo reversible puede realizarse en ambos sentidos, y la inversión es posible en cualquier punto. Aunque es teórico e inalcanzable en la práctica, establece el límite máximo de eficiencia que puede tener cualquier máquina térmica real.

Dato importante: Ninguna máquina real puede superar el rendimiento de Carnot operando entre los mismos focos térmicos.

Eficiencia del ciclo de Carnot y potencia

Las fórmulas del ciclo de Carnot son elegantes y solo dependen de las temperaturas absolutas de los focos. Para motores térmicos: η = $T₁-T₂$/T₁. Para máquinas frigoríficas: ε = T₂/$T₁-T₂$. Para bombas de calor: ε' = T₁/$T₁-T₂$.

Estas ecuaciones te muestran algo fundamental: para maximizar el rendimiento de un motor, necesitas la mayor diferencia de temperatura posible entre los focos. Por eso los motores modernos funcionan a temperaturas muy altas.

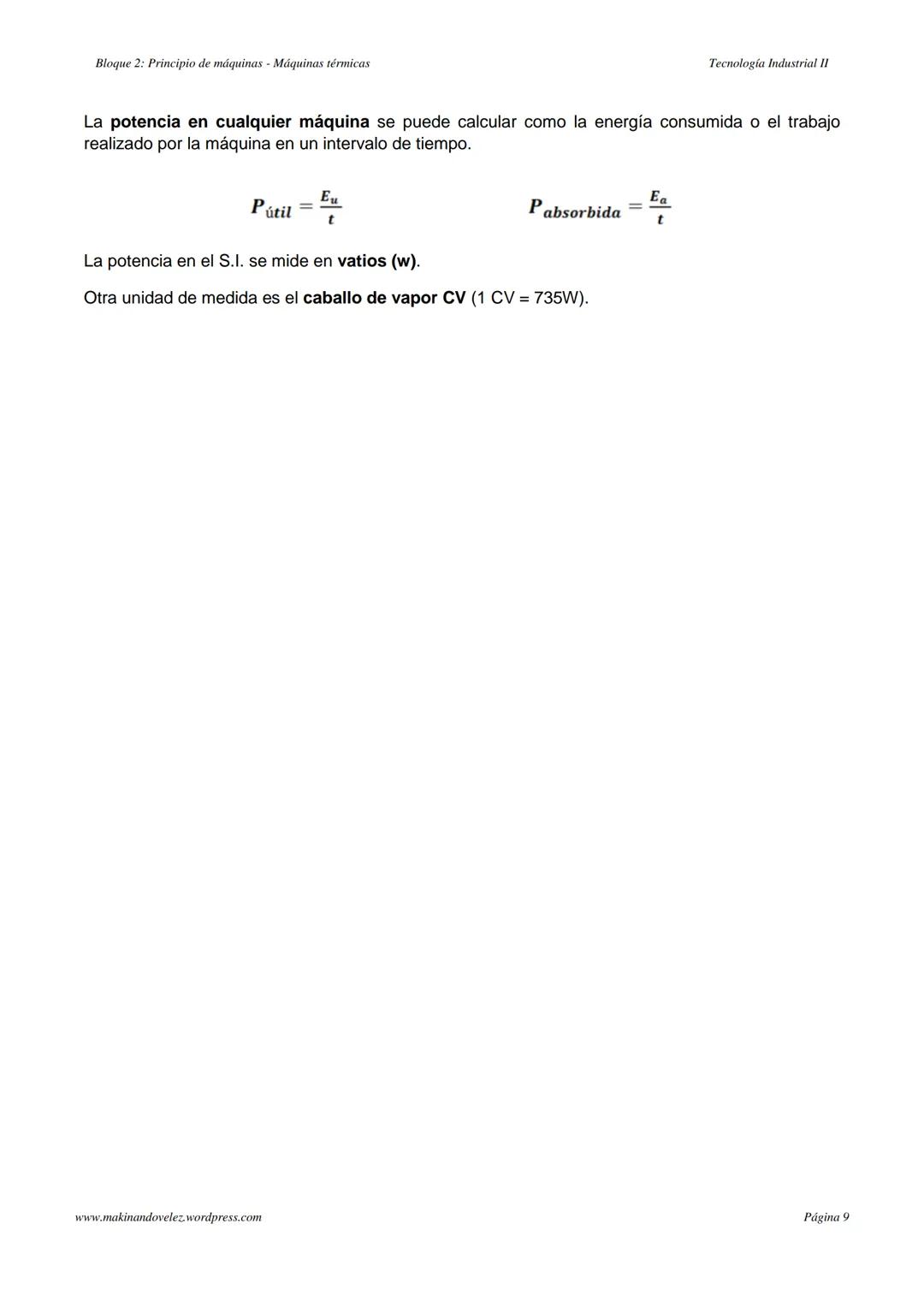

La potencia se calcula como energía dividida por tiempo: P = E/t. En el SI se mide en vatios (W), aunque también se usa el caballo de vapor $1 CV = 735 W$. La potencia te dice qué tan rápido puede trabajar una máquina.

Aplicación práctica: Las centrales térmicas usan vapor sobrecalentado (foco caliente muy caliente) y torres de refrigeración (foco frío eficiente) para maximizar su rendimiento.
