Instalaciones básicas del hogar

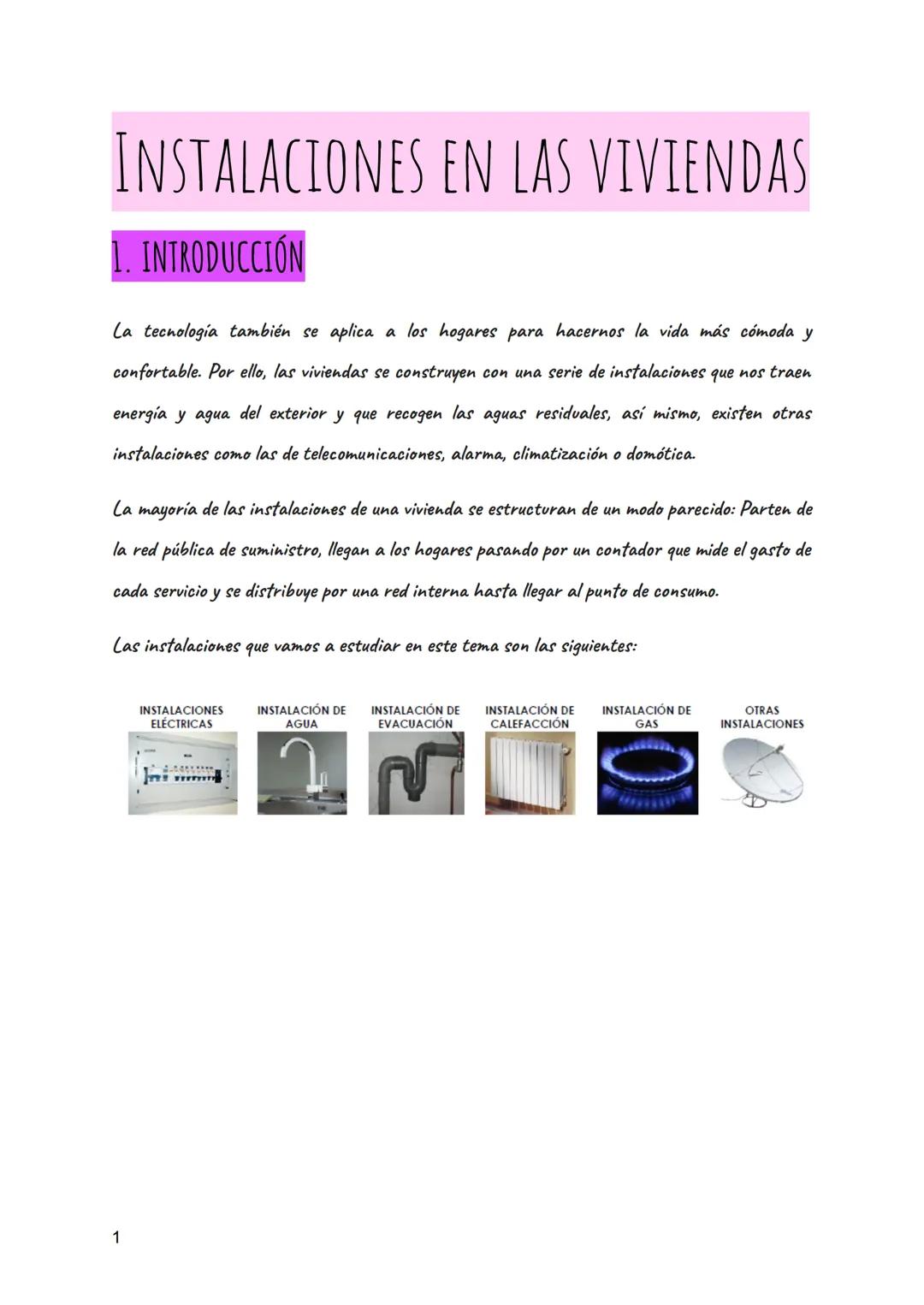

Tu casa no sería nada sin sus instalaciones básicas. Piénsalo: sin ellas no tendrías luz, agua caliente, ni siquiera internet para ver TikTok.
Todas las instalaciones funcionan de manera similar: parten de una red pública (como la red eléctrica de tu ciudad), pasan por un contador que mide cuánto consumes, y se distribuyen por tu casa hasta llegar donde las necesitas. Es como un sistema de autopistas que llevan diferentes servicios a tu hogar.
Las instalaciones principales que vas a encontrar son: eléctricas, de agua, evacuación, calefacción, gas y otras como telecomunicaciones. Cada una tiene su función específica pero todas trabajan juntas para hacer tu vida más fácil.
💡 Curiosidad: El contador no solo mide tu consumo, también protege a la compañía de que uses más de lo que pagas.
2
of 10
Llegada de la electricidad a tu vivienda

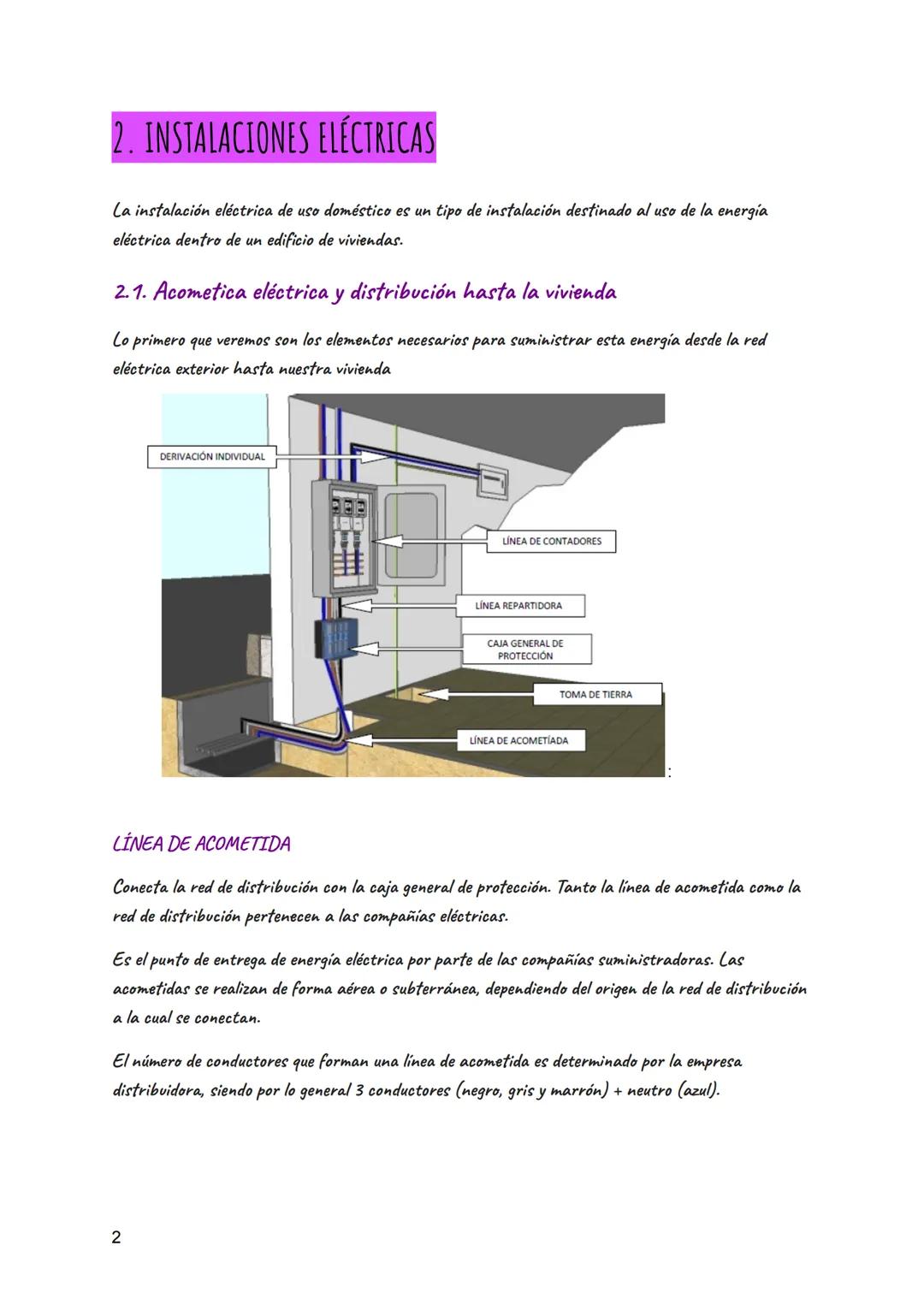

La electricidad hace un viaje increíble antes de llegar a tu casa. Todo empieza con la línea de acometida, que conecta la red eléctrica de la ciudad con tu edificio. Esta parte es propiedad de la compañía eléctrica, no tuya.

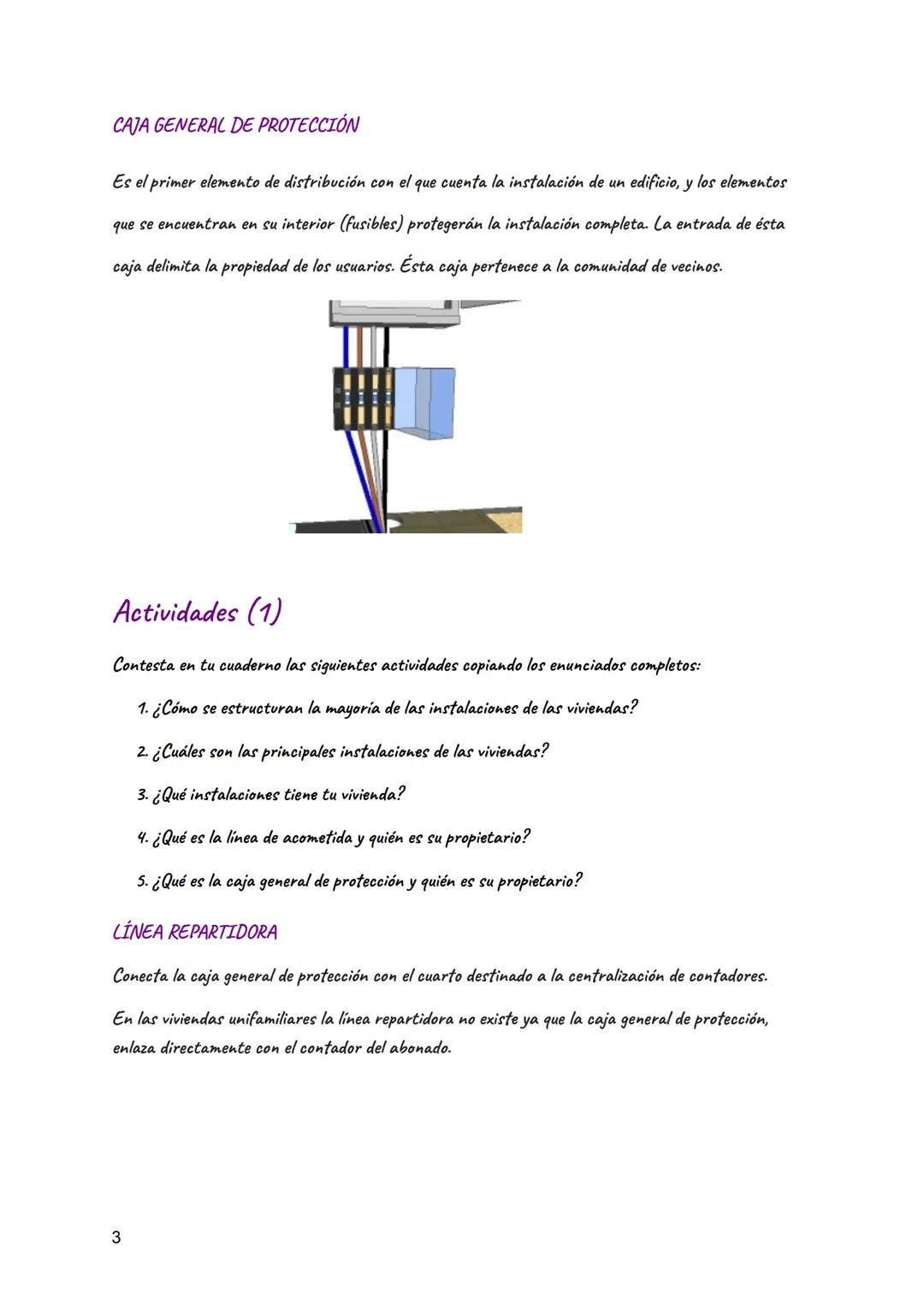

El primer punto importante es la caja general de protección, que protege toda la instalación del edificio con fusibles. Esta caja ya pertenece a la comunidad de vecinos, no a la compañía eléctrica.
Después viene la línea repartidora, que lleva la electricidad hasta donde están los contadores. Si vives en una casa unifamiliar, esta línea no existe porque todo va directamente a tu contador.
💡 Dato importante: Los cables de la acometida suelen ser 3 conductores (negro, gris y marrón) más el neutro (azul).
3
of 10

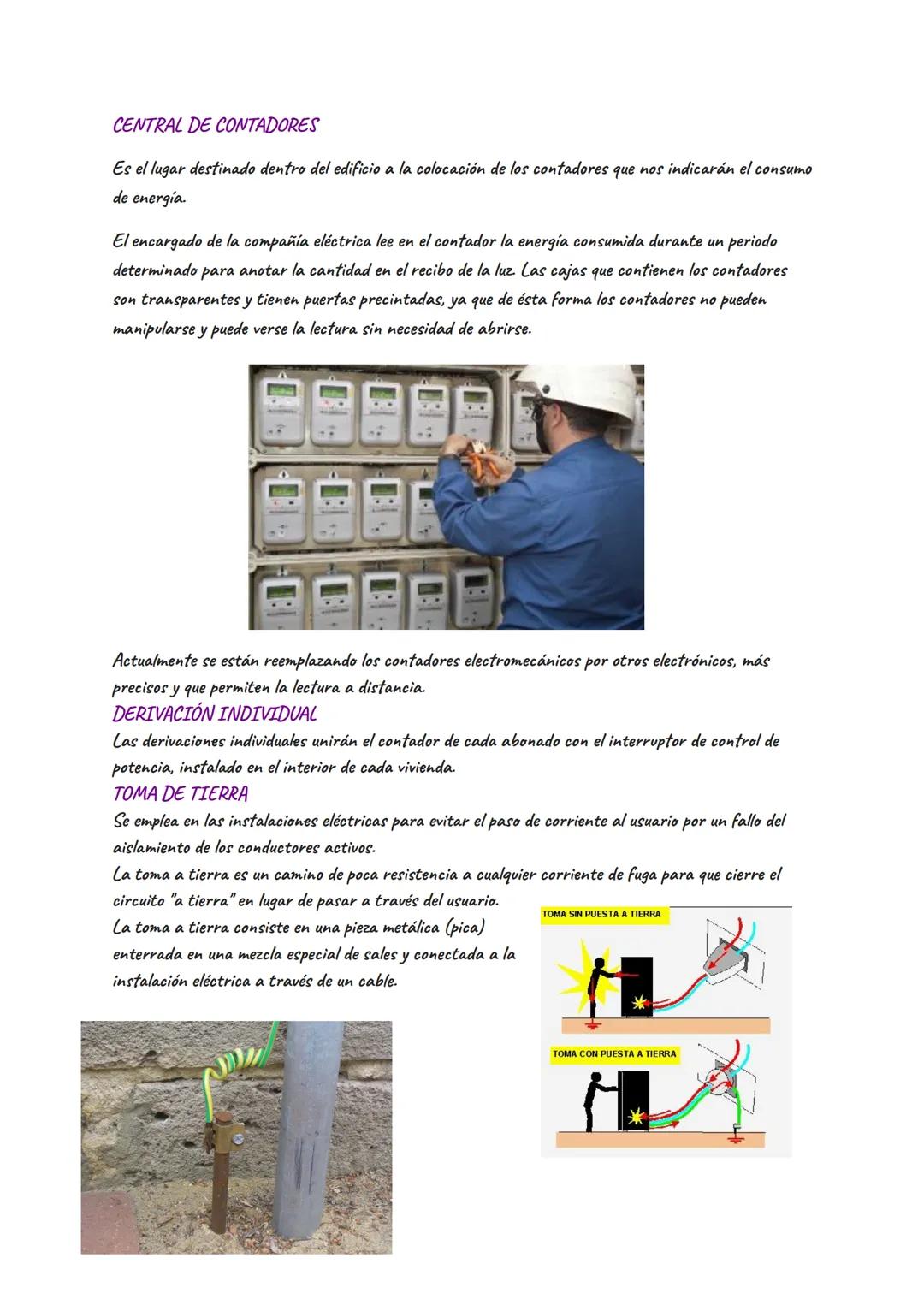

Contadores y distribución interna
Los contadores eléctricos son como el velocímetro de tu consumo. Miden exactamente cuánta energía usas para que la compañía sepa cuánto cobrarte. Por eso están en cajas transparentes y precintadas: nadie puede manipularlos.
Actualmente se están cambiando los contadores viejos (electromecánicos) por otros electrónicos más precisos que permiten la lectura a distancia. Ya no hace falta que venga alguien a leer tu contador cada mes.
La derivación individual conecta tu contador con el interior de tu casa, específicamente con tu cuadro eléctrico. Y algo súper importante: la toma de tierra es tu seguro de vida. Si hay una fuga de corriente, se va por este cable (identificado por su color verde y amarillo) en lugar de pasar por tu cuerpo.

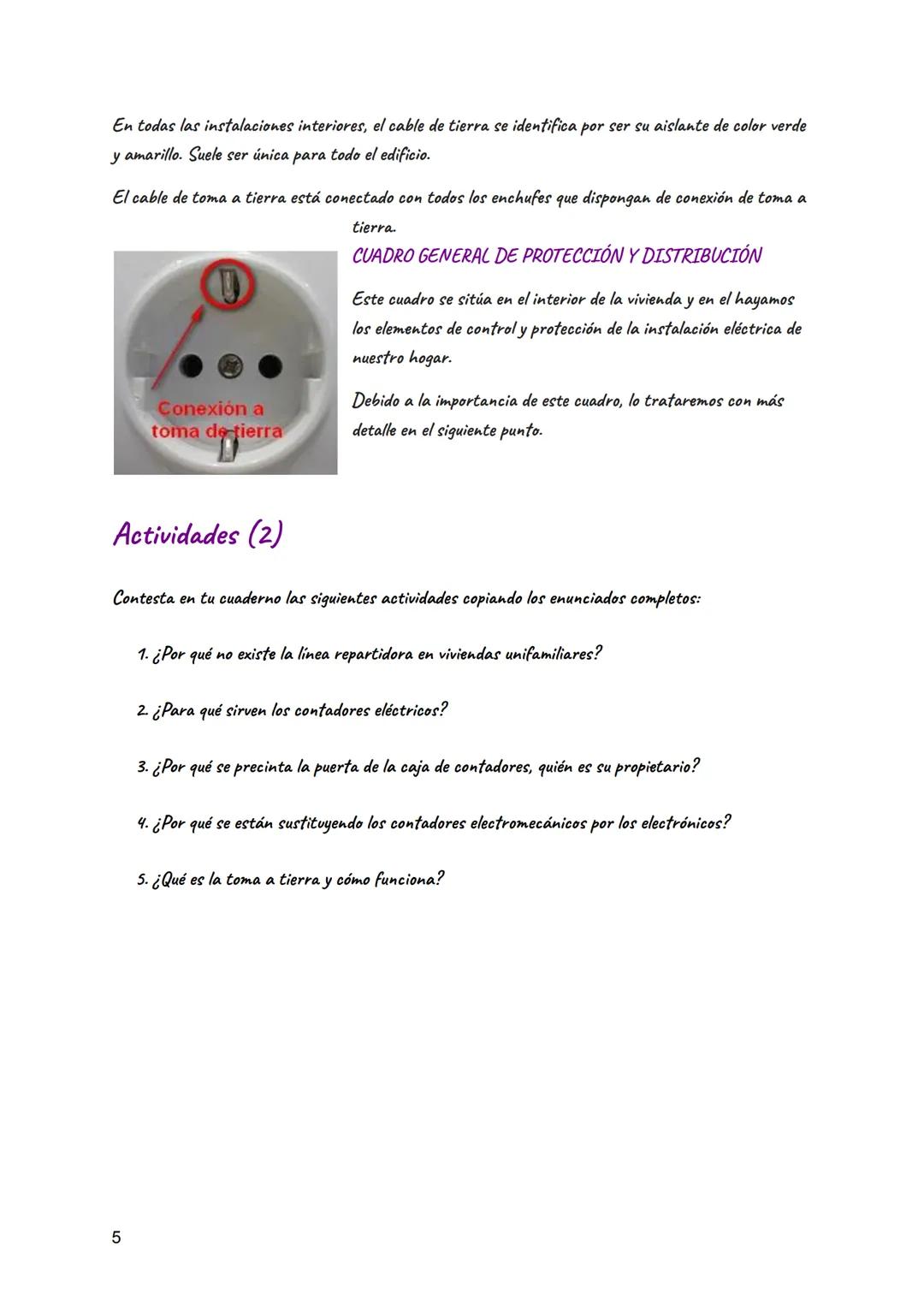

💡 Seguridad: La toma de tierra consiste en una pieza metálica enterrada que conecta con todos los enchufes de tu casa.
4
of 10

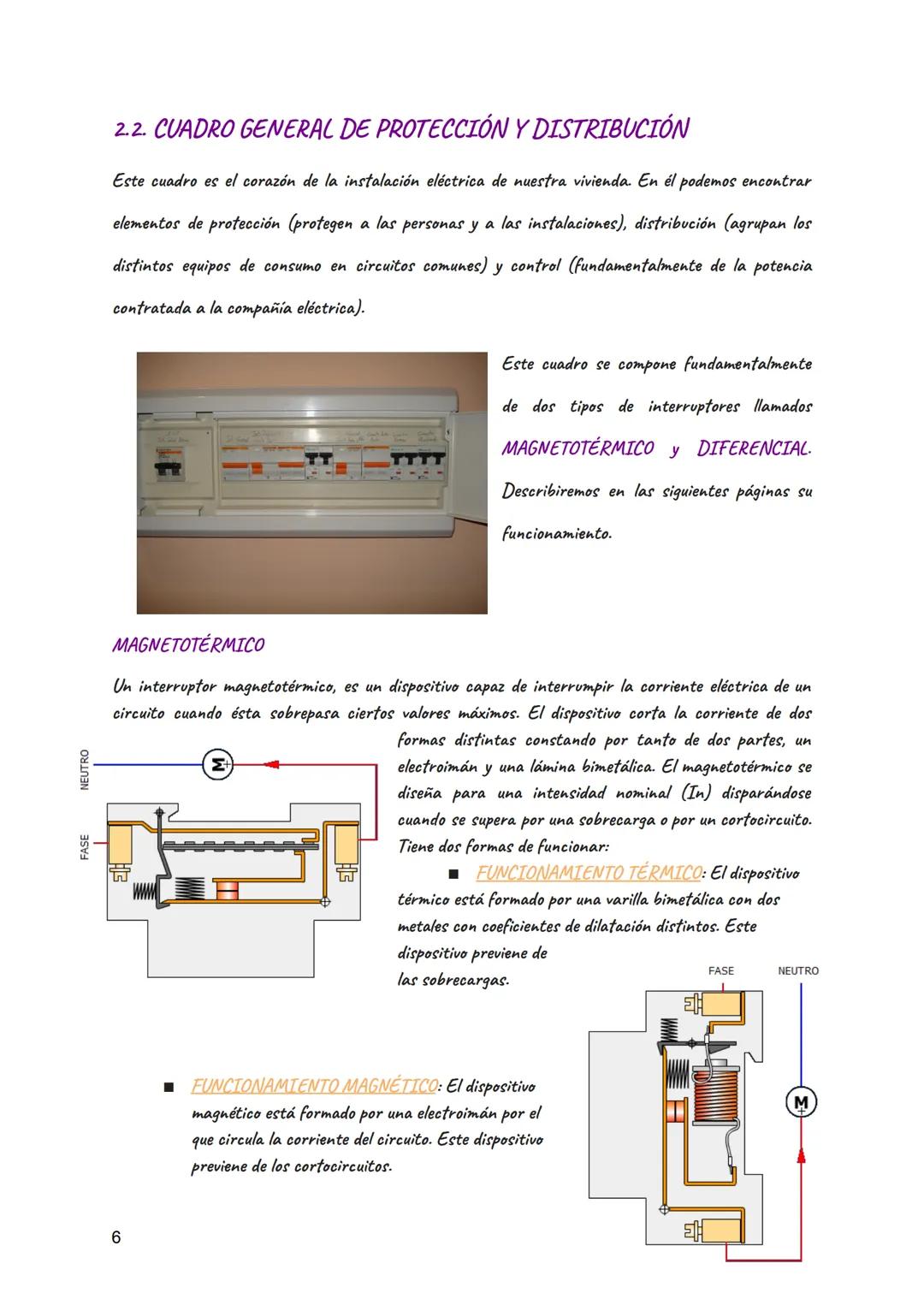

El cuadro eléctrico: el corazón de tu casa
El cuadro general de protección y distribución es literalmente el cerebro eléctrico de tu hogar. Aquí se encuentran todos los interruptores que protegen tu casa y a ti mismo de accidentes eléctricos.
Los dos protagonistas principales son el interruptor magnetotérmico y el diferencial. El magnetotérmico tiene dos superpoderes: protege de sobrecargas (con una lámina bimetálica que se deforma con el calor) y de cortocircuitos (con un electroimán que detecta picos de corriente).
Cuando conectas demasiados aparatos y se va la luz, ha saltado el magnetotérmico protegiéndote. Es como un guardián que dice "hasta aquí hemos llegado" cuando la instalación está en peligro.
💡 Truco: Si salta mucho el magnetotérmico, no conectes tantas cosas a la vez o considera aumentar la potencia contratada.
5
of 10
El interruptor diferencial: tu ángel de la guarda

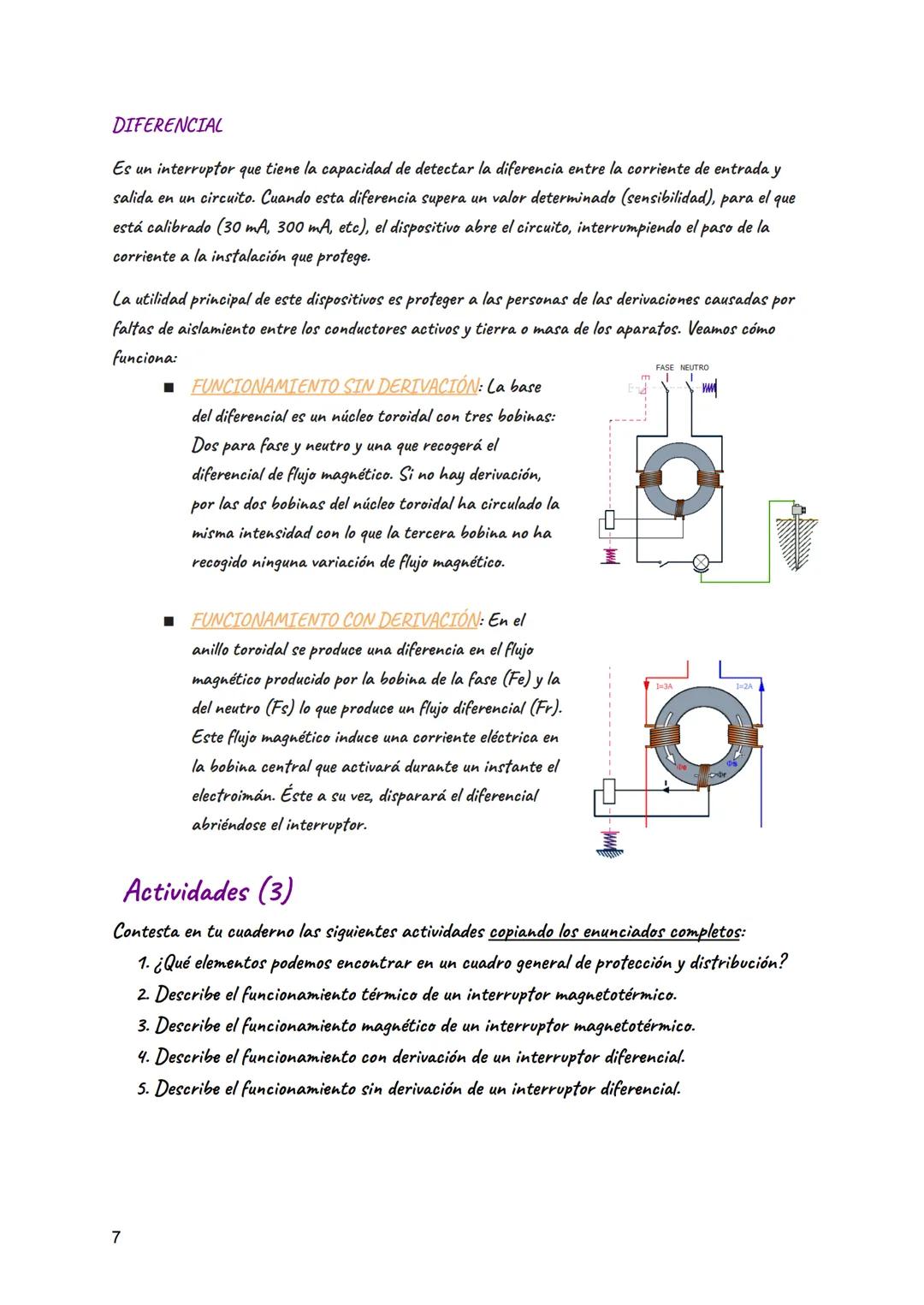

El interruptor diferencial es tu héroe personal contra las electrocuciones. Funciona comparando la corriente que entra y la que sale de un circuito. Si hay diferencia (aunque sea mínima, solo 30 mA), significa que hay una fuga y te corta la luz instantáneamente.
Su funcionamiento es genial: tiene un núcleo con tres bobinas que detectan cualquier derivación a tierra. Cuando tocas algo que está mal aislado, el diferencial lo nota al milisegundo y te protege cortando la corriente antes de que te hagas daño.
Sin derivación, la corriente que entra es igual a la que sale. Con derivación, parte de esa corriente se escapa (por ejemplo, a través de tu cuerpo), y el diferencial lo detecta inmediatamente.
💡 Vital: Gracias al diferencial, el riesgo de electrocución es mínimo, pero siempre ten cuidado con la electricidad.
6
of 10
Componentes del cuadro eléctrico

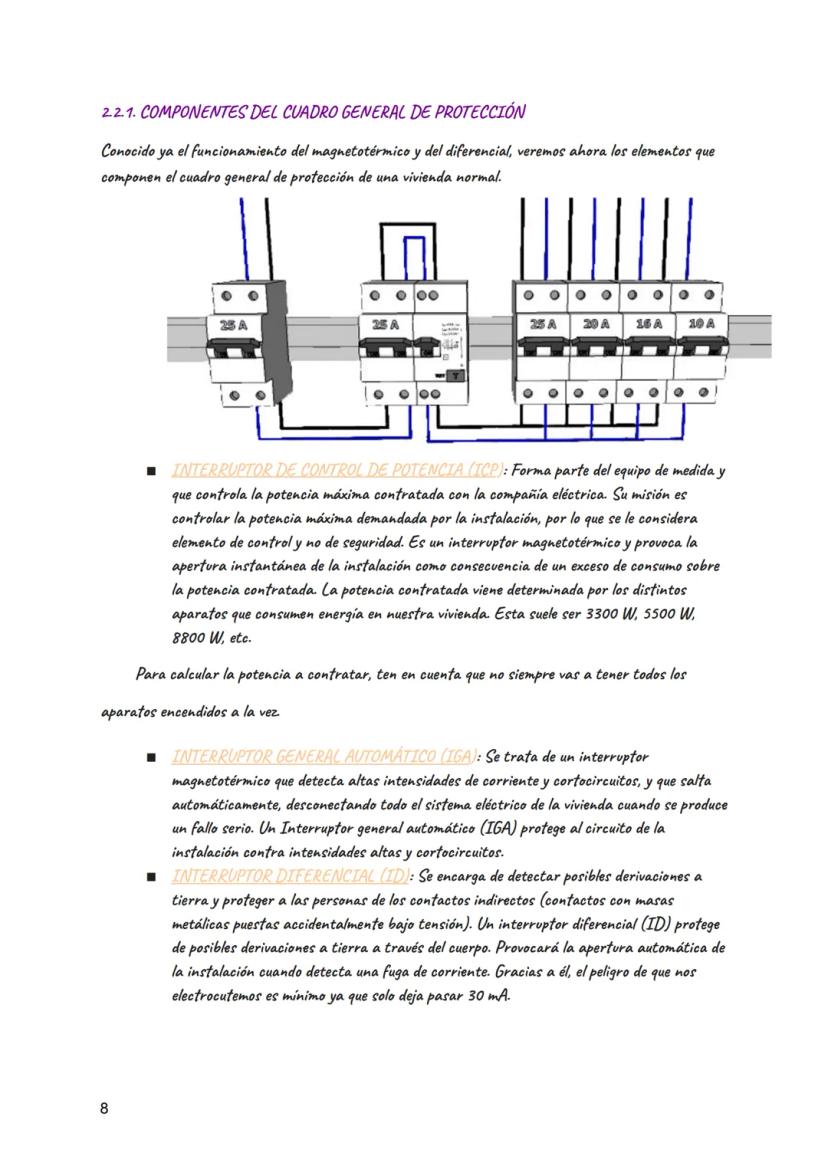

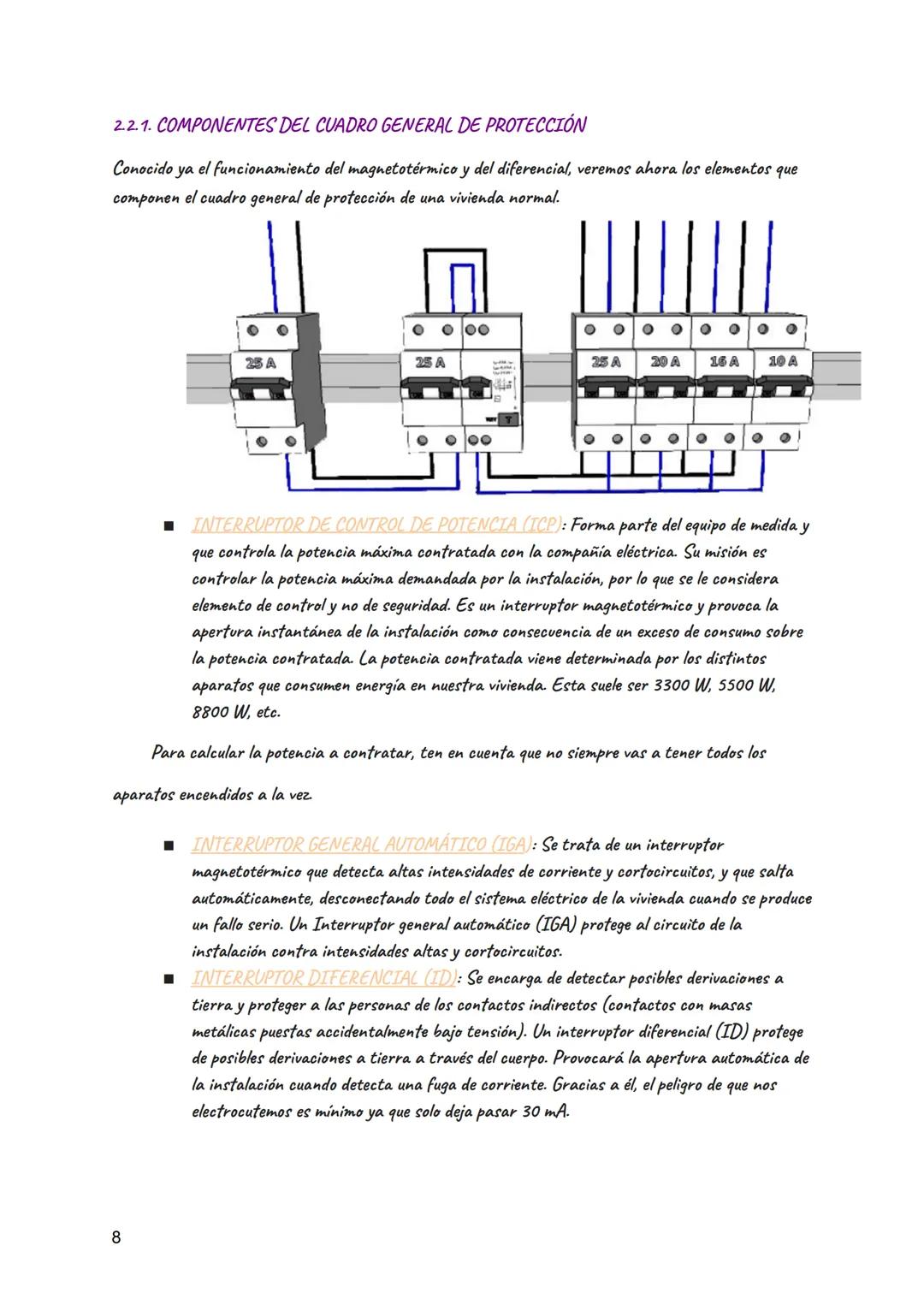

Tu cuadro eléctrico tiene varios interruptores especializados, cada uno con su misión. El ICP (Interruptor de Control de Potencia) controla que no uses más electricidad de la que tienes contratada. Si conectas demasiadas cosas, salta automáticamente.
El IGA (Interruptor General Automático) es como el jefe de seguridad: protege toda la instalación de cortocircuitos graves y desconecta toda la casa si hay un problema serio.

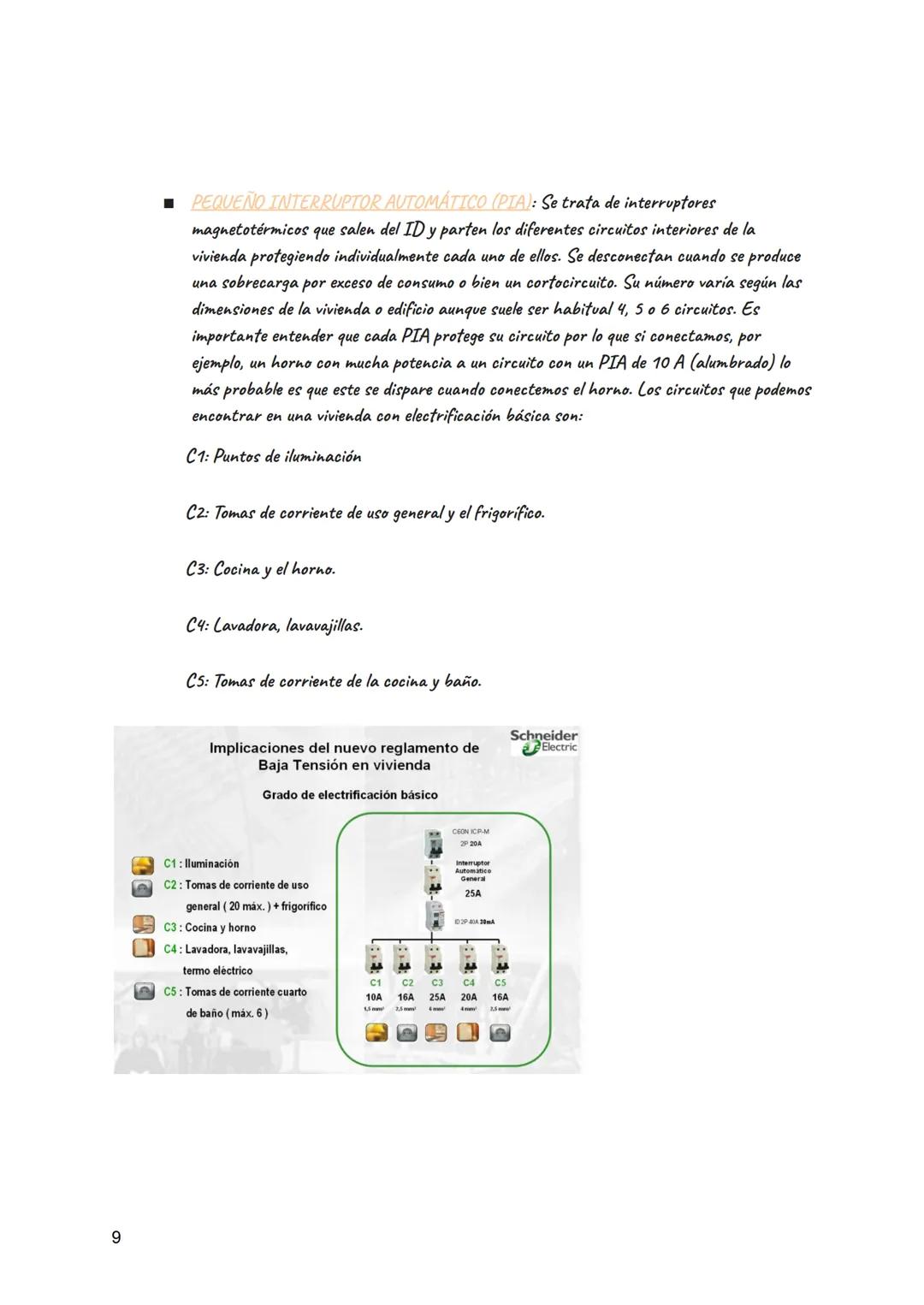

Los PIA (Pequeños Interruptores Automáticos) son los más numerosos y protegen circuitos específicos. Cada uno controla una zona de tu casa: iluminación (C1), enchufes generales (C2), cocina y horno (C3), electrodomésticos grandes (C4), y baño (C5).
💡 Consejo práctico: Si salta un PIA específico, desconecta algún aparato de ese circuito antes de volver a subirlo.
7
of 10

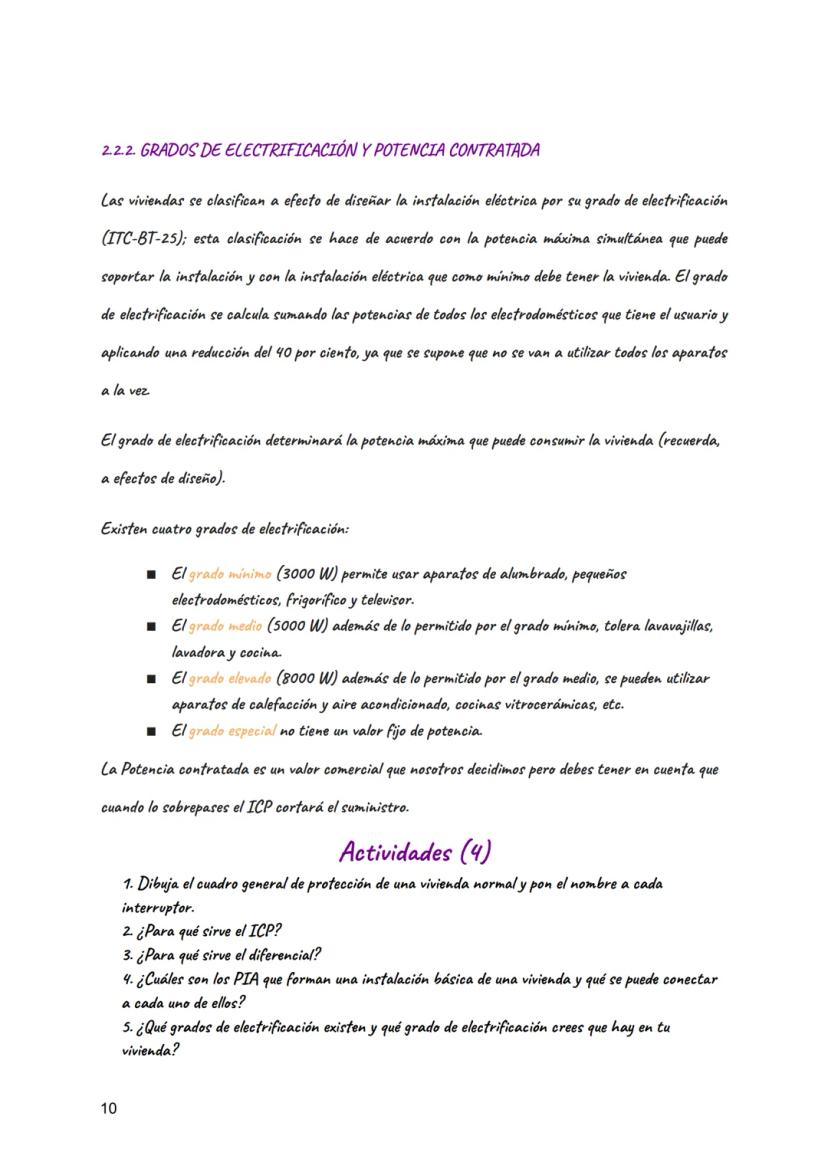

Grados de electrificación y potencia

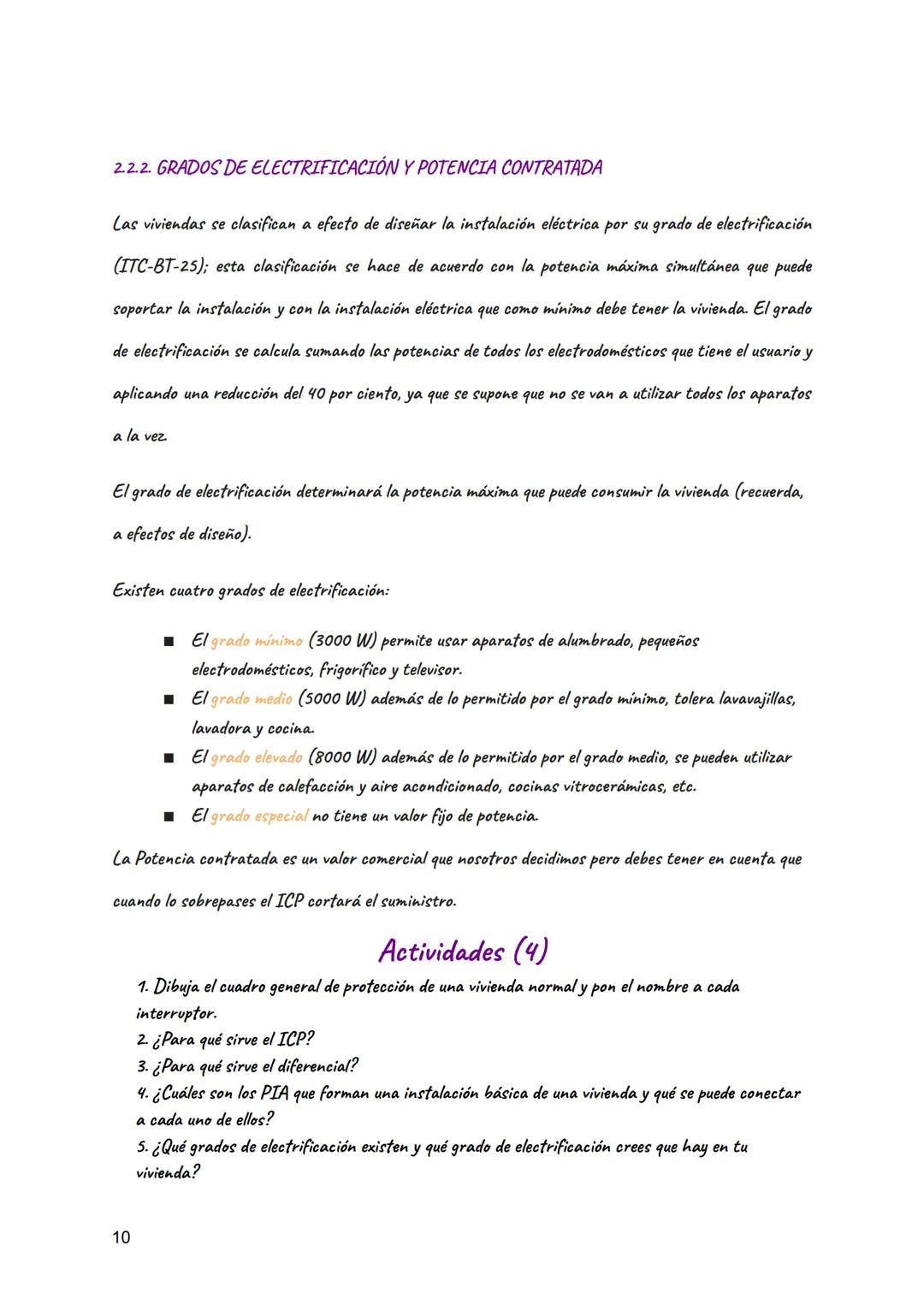

No todas las casas necesitan la misma potencia eléctrica. Los grados de electrificación se calculan sumando las potencias de todos tus electrodomésticos y aplicando una reducción del 40%, porque nunca usas todo a la vez.
Existen cuatro niveles: mínimo (3000W) para lo básico (luces, frigo, TV), medio (5000W) añade lavadora y lavavajillas, elevado (8000W) incluye calefacción y aire acondicionado, y especial sin límite fijo.
La potencia contratada es lo que tú decides pagar, pero cuidado: si la superas, el ICP te cortará la luz. Es como un límite de velocidad, pero para el consumo eléctrico.
💡 Ahorro: Calcula bien tu potencia contratada. Ni muy poca (se cortará mucho) ni muy alta (pagarás de más).
