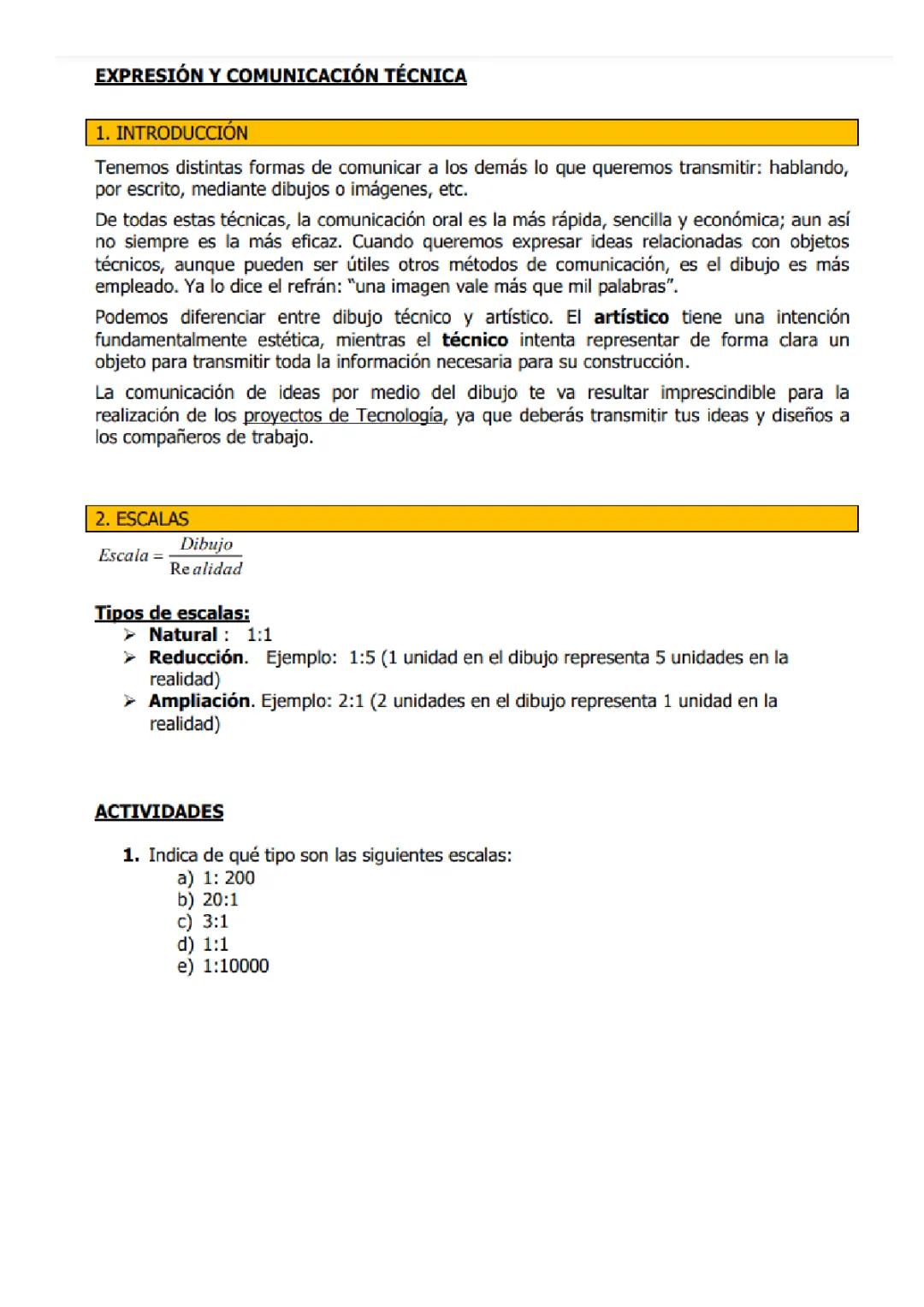

Introducción y Escalas

Imagínate intentando explicar cómo construir un robot solo con palabras: sería un lío total. Por eso existe el dibujo técnico, que es como el lenguaje universal de los ingenieros y diseñadores.

A diferencia del dibujo artístico (que busca ser bonito), el dibujo técnico tiene un objetivo súper claro: transmitir toda la información necesaria para construir algo. Es tu mejor aliado para los proyectos de clase.

Las escalas son fundamentales porque no siempre puedes dibujar los objetos a tamaño real. La fórmula es sencilla: Escala = Dibujo/Realidad. Tienes tres tipos: natural (1:1, tamaño real), reducción (1:5, el objeto es más grande en la realidad) y ampliación (2:1, lo dibujas más grande que en la realidad).

💡 Truco útil: Si el segundo número es mayor (1:200), es reducción. Si el primero es mayor (5:1), es ampliación.

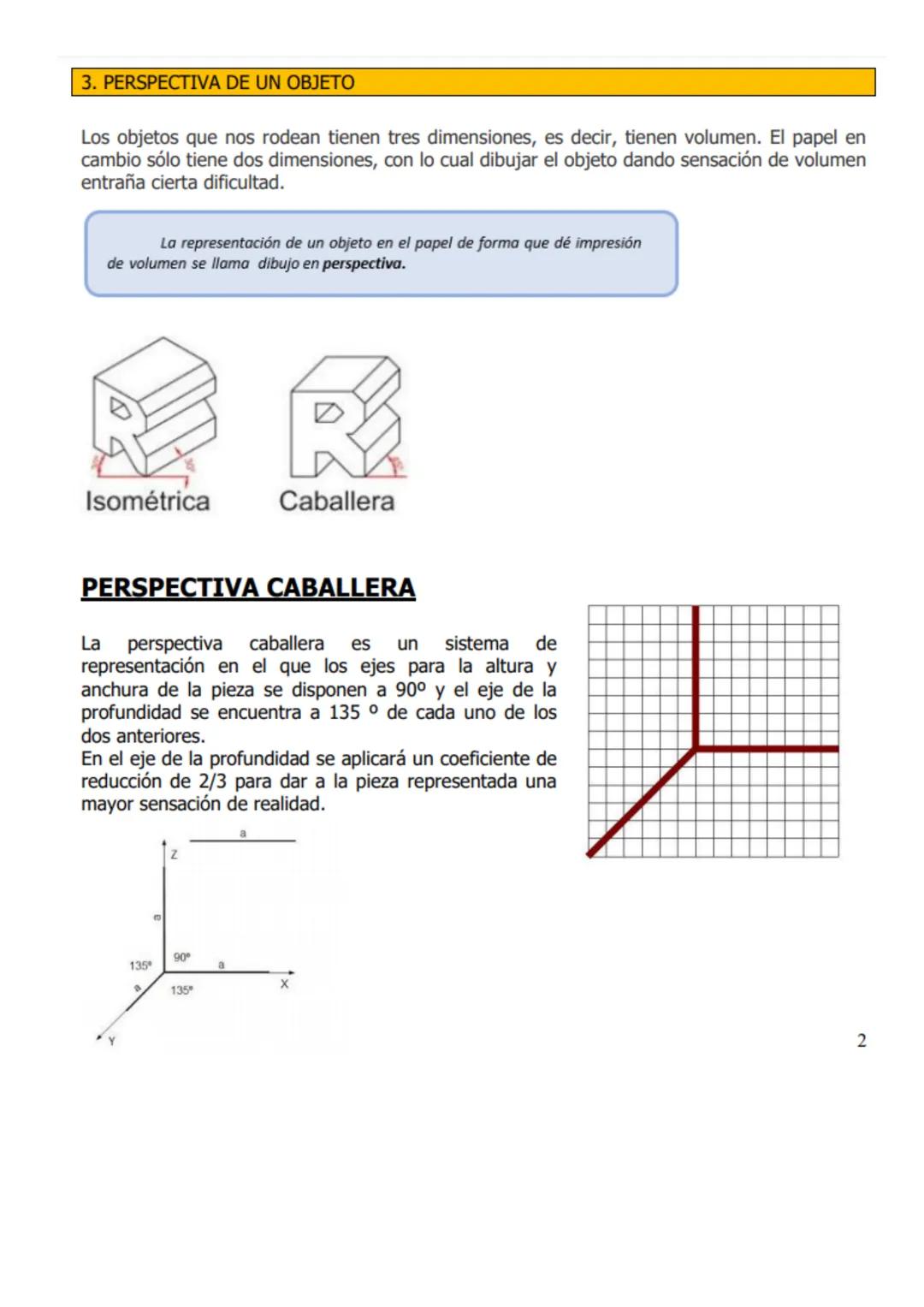

Perspectiva de un Objeto

Aquí viene lo genial: ¿cómo dibujas algo que tiene volumen en una hoja plana? La respuesta es la perspectiva, que te permite crear esa sensación de profundidad que hace que tus dibujos cobren vida.

La perspectiva caballera es tu mejor amiga para empezar. Es súper práctica porque mantienes dos ejes (altura y anchura) a 90° como siempre, y solo el eje de profundidad va a 135°.

El truco secreto está en aplicar un coeficiente de reducción de 2/3 al eje de profundidad. Esto significa que si una arista mide 6 cm en la realidad, en tu dibujo la harás de 4 cm (6 × 2/3 = 4).

💡 Recuerda: La perspectiva caballera es perfecta para objetos técnicos porque es fácil de dibujar y se entiende muy bien.

Práctica de Perspectiva

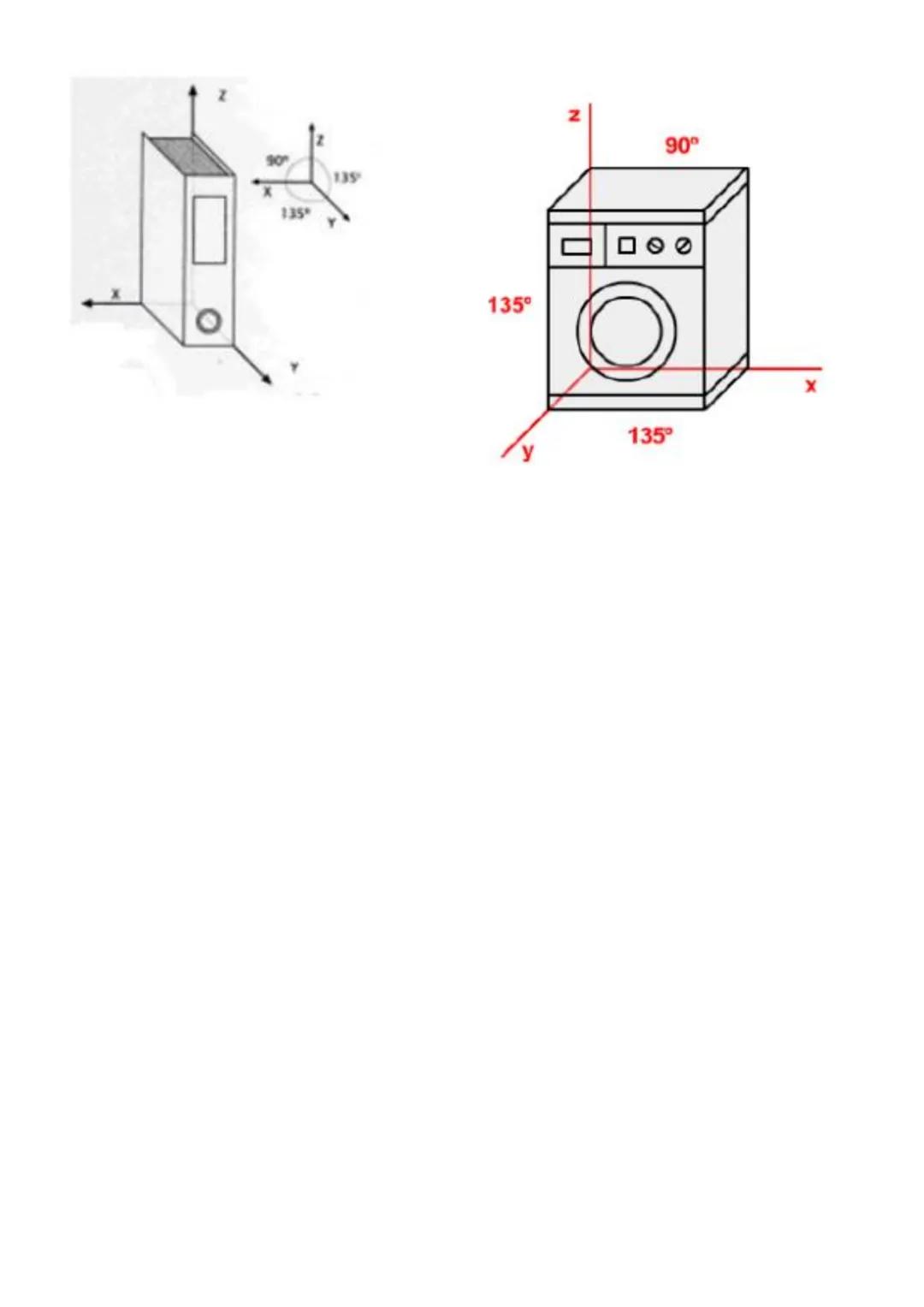

Esta página contiene diagramas adicionales que refuerzan los conceptos de perspectiva caballera mostrados anteriormente. Los ángulos de 90° y 135° se repiten para ayudarte a visualizar mejor la orientación correcta de los ejes.

Practicar estos ángulos es clave para dominar el dibujo técnico. Una vez que interiorices estas medidas, dibujar en perspectiva se convertirá en algo automático.

💡 Consejo práctico: Usa una escuadra para asegurar los ángulos correctos, especialmente al principio.

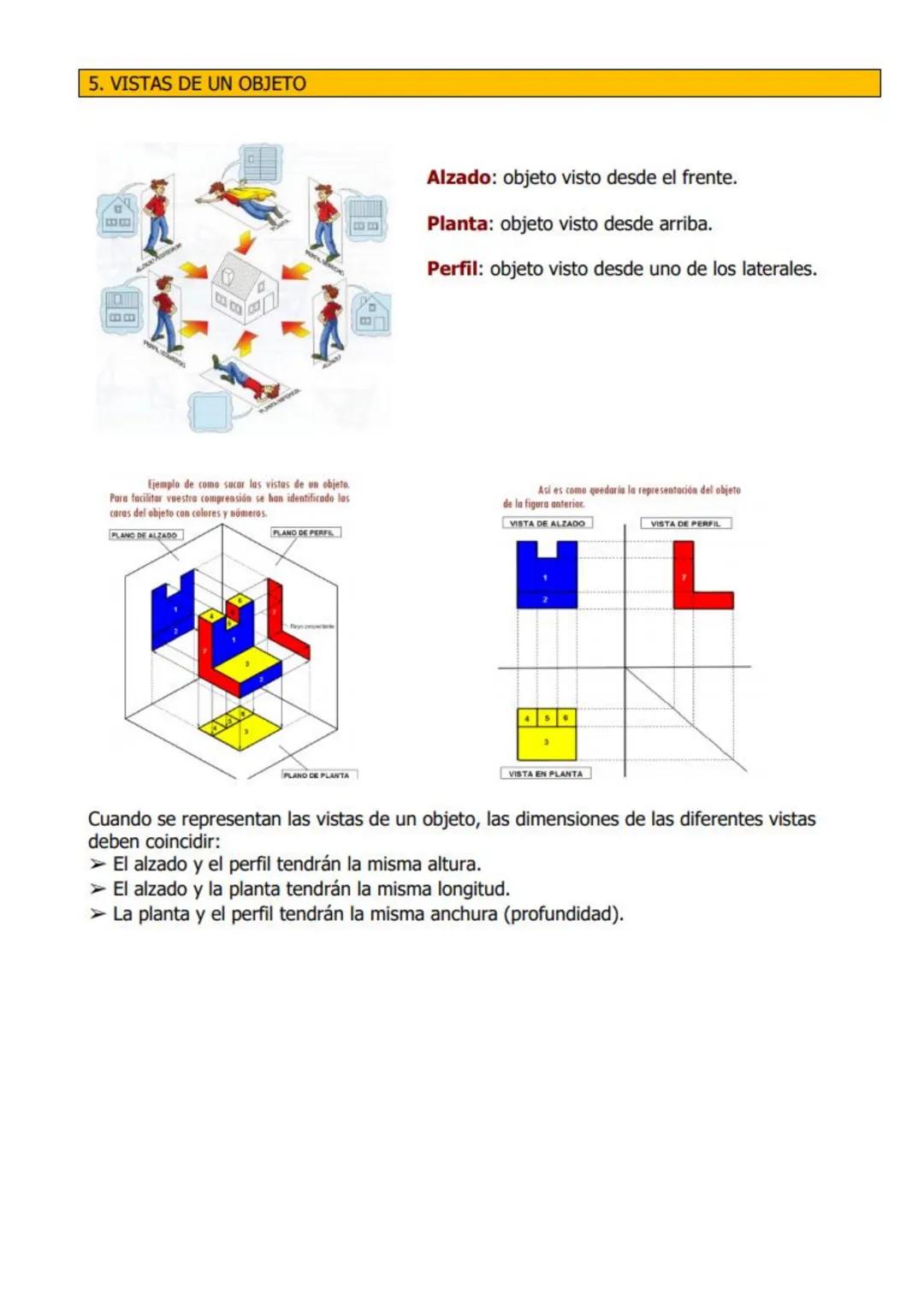

Vistas de un Objeto

Las vistas son como las fotos de un objeto desde diferentes ángulos, pero dibujadas de forma técnica. Son fundamentales porque muestran información que una sola perspectiva no puede dar.

Las tres vistas principales son: alzado (vista frontal), planta (vista desde arriba) y perfil (vista lateral). Cada una te aporta información única y complementaria del objeto.

Lo más importante es que las dimensiones deben coincidir entre las diferentes vistas. El alzado y el perfil comparten la altura, el alzado y la planta comparten la longitud, y la planta y el perfil comparten la anchura.

💡 Truco de examen: Si las medidas no coinciden entre las vistas, algo está mal. Úsalo para revisar tus dibujos.
