Guía de Expresión y Comunicación Gráfica - Tecnología 1º ESO

Documentos Gráficos: De la Idea al Plano

Imagínate que tienes una idea genial para un nuevo diseño. ¿Cómo la conviertes en algo real que otros puedan entender y construir?

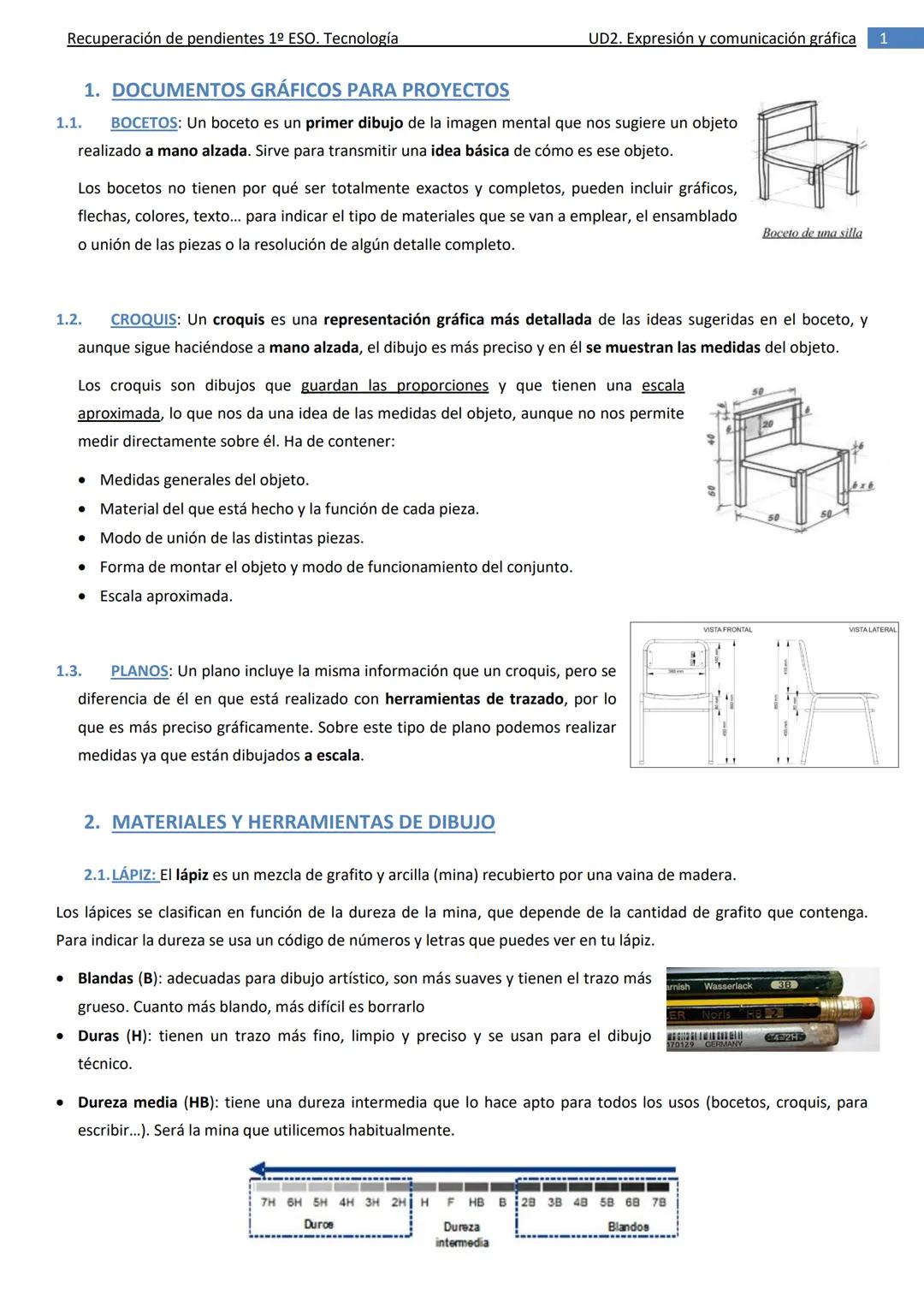

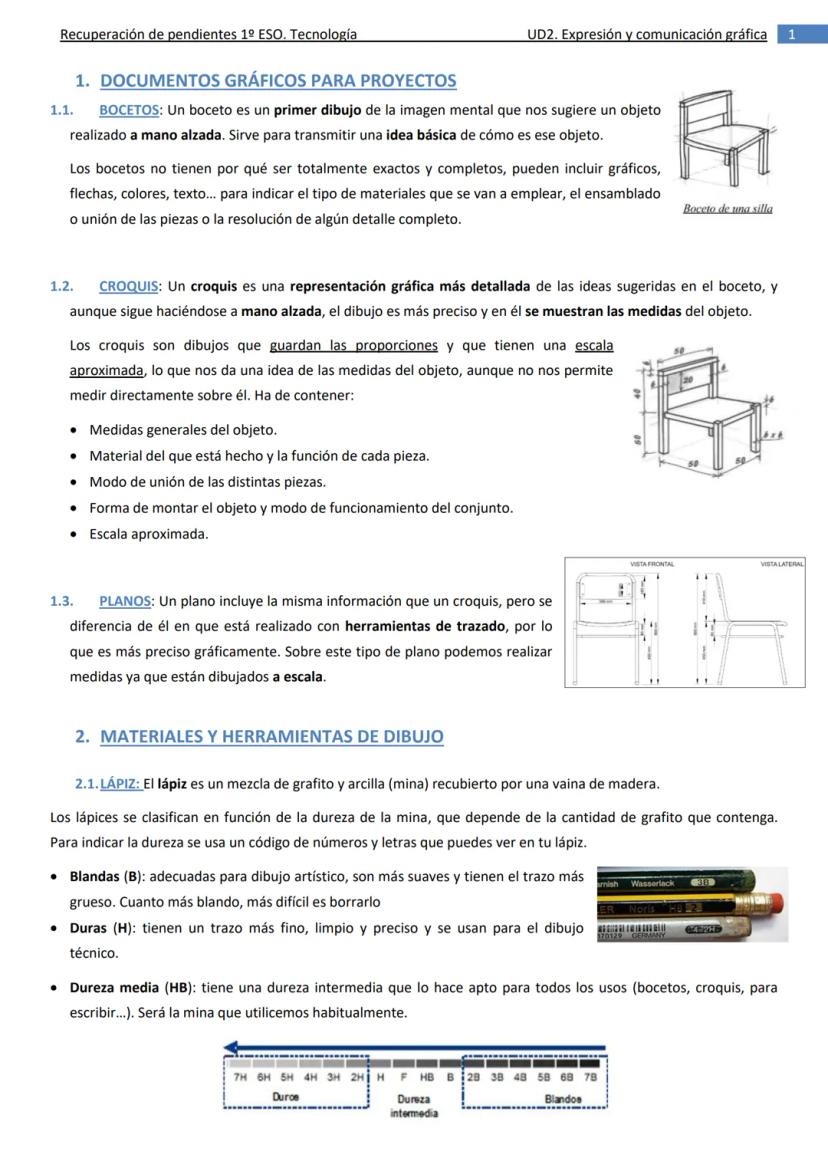

Los bocetos son tu punto de partida: dibujos rápidos a mano alzada que capturan tu idea básica. No necesitan ser perfectos, pueden incluir flechas, colores y notas para explicar materiales o cómo se ensamblan las piezas.

Los croquis van un paso más allá: siguen siendo a mano alzada pero son más detallados y precisos. Incluyen medidas generales, materiales, formas de unión y una escala aproximada. Son como la versión "mejorada" de tu boceto inicial.

Los planos son la versión profesional: se hacen con herramientas de precisión y permiten medir directamente sobre ellos. Son tan exactos que un constructor puede crear el objeto real siguiendo solo el plano.

💡 Recuerda: Cada tipo de documento tiene su momento. Los bocetos para lluvia de ideas, los croquis para desarrollar conceptos y los planos para la construcción final.

Herramientas de Dibujo: Tu Kit Básico

Tu lápiz no es solo grafito en madera, es una herramienta de precisión. Las minas se clasifican por dureza: las H (duras) para dibujo técnico preciso, las B (blandas) para arte, y HB para uso general.

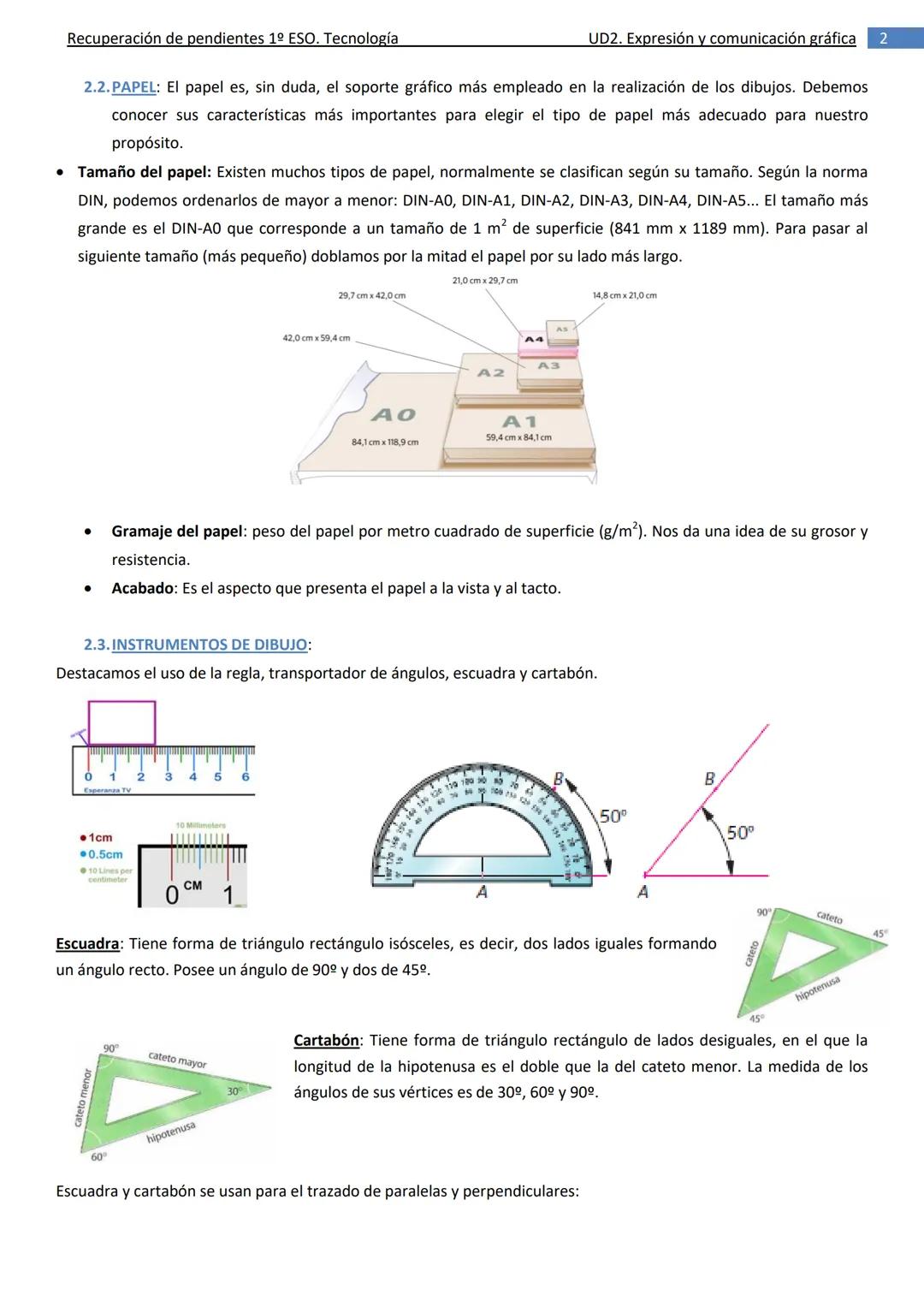

El papel también importa más de lo que piensas. Los tamaños DIN van desde A0 (casi 1 metro cuadrado) hasta A5, cada uno es la mitad del anterior. El A4 es tu compañero habitual en clase.

Los instrumentos de dibujo son tus aliados para la precisión. La escuadra (triángulo con ángulos de 90°, 45°, 45°) y el cartabón (30°, 60°, 90°) te permiten trazar líneas perpendiculares y paralelas perfectas.

💡 Truco: Combinando escuadra y cartabón puedes crear cualquier ángulo múltiplo de 15°. ¡Es como tener un transportador mágico!

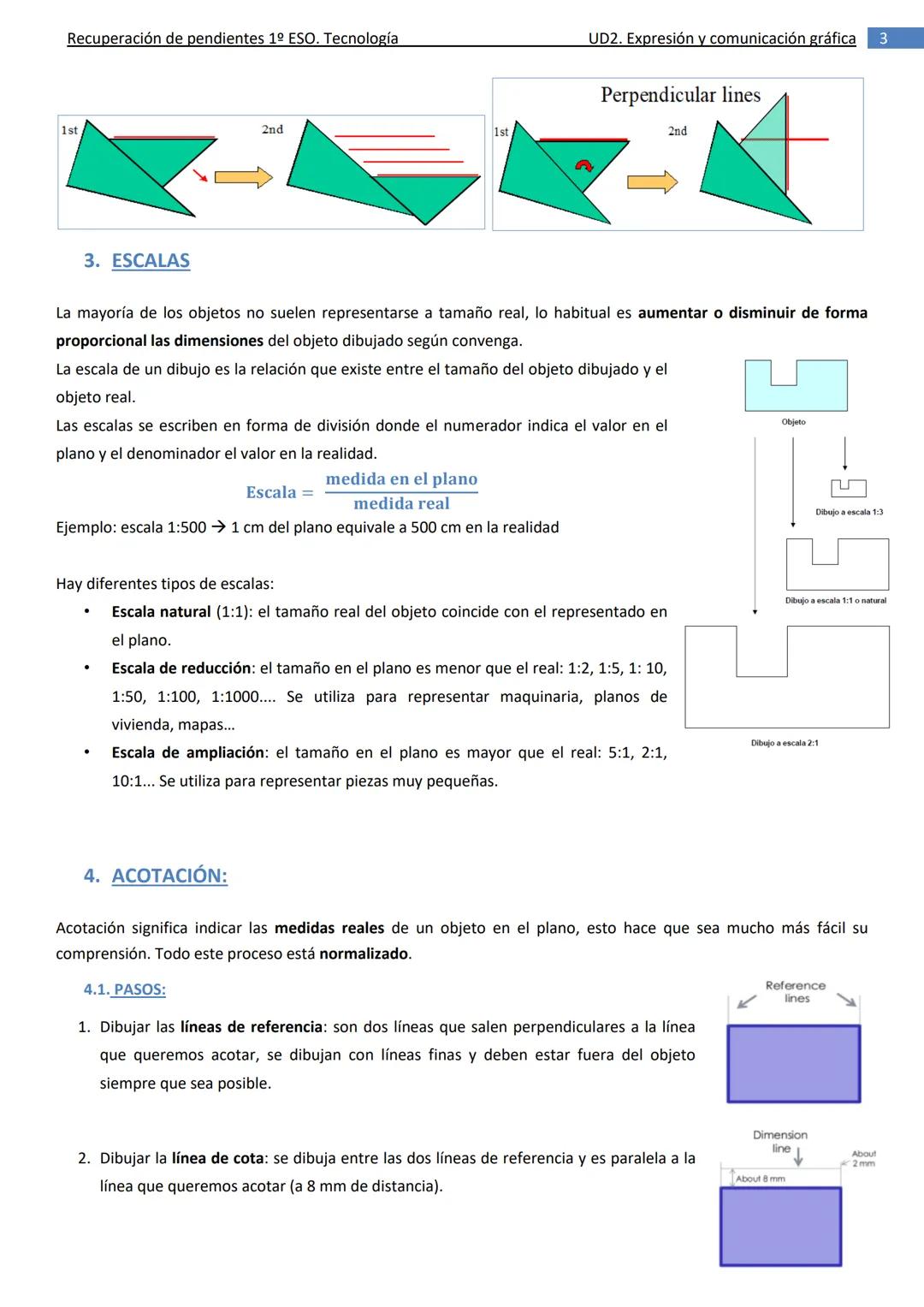

Escalas: Cuando el Tamaño Importa

No puedes dibujar un edificio a tamaño real en una hoja A4, ¿verdad? Ahí entran las escalas: la relación entre el dibujo y la realidad.

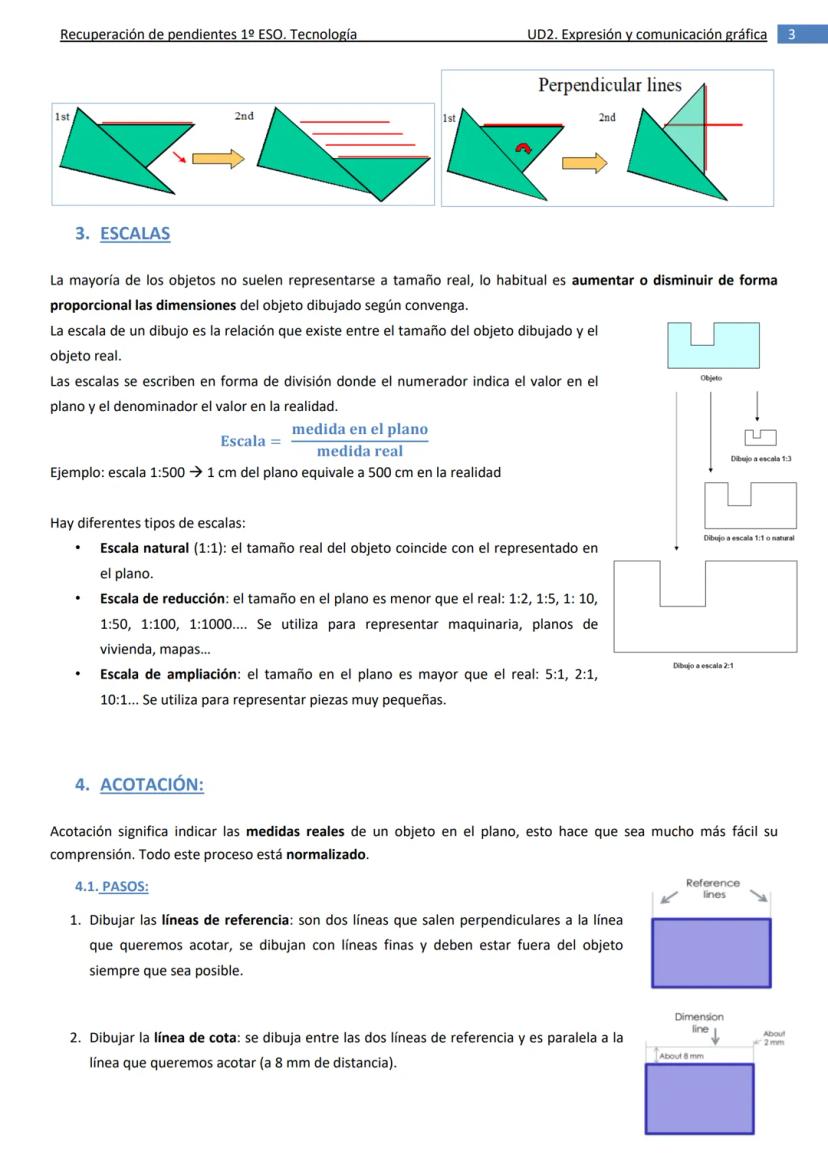

La escala natural (1:1) significa que 1 cm en el papel = 1 cm real. La escala de reducción (como 1:100) se usa para cosas grandes como casas, donde 1 cm del plano equivale a 100 cm reales.

La escala de ampliación (como 5:1) magnifica objetos pequeños: 5 cm en el papel representan 1 cm real. Perfect para circuitos o piezas diminutas.

La fórmula es súper sencilla: Escala = medida en el plano ÷ medida real. Una vez que la dominas, puedes interpretar cualquier plano técnico.

💡 Dato curioso: Los mapas de tu ciudad suelen estar en escala 1:25000, ¡significa que 1 cm del mapa son 250 metros reales!

Acotación: Poniendo Medidas Exactas

Acotar significa añadir las medidas reales al dibujo. Sin cotas, tu plano es solo un bonito dibujo inútil para construir.

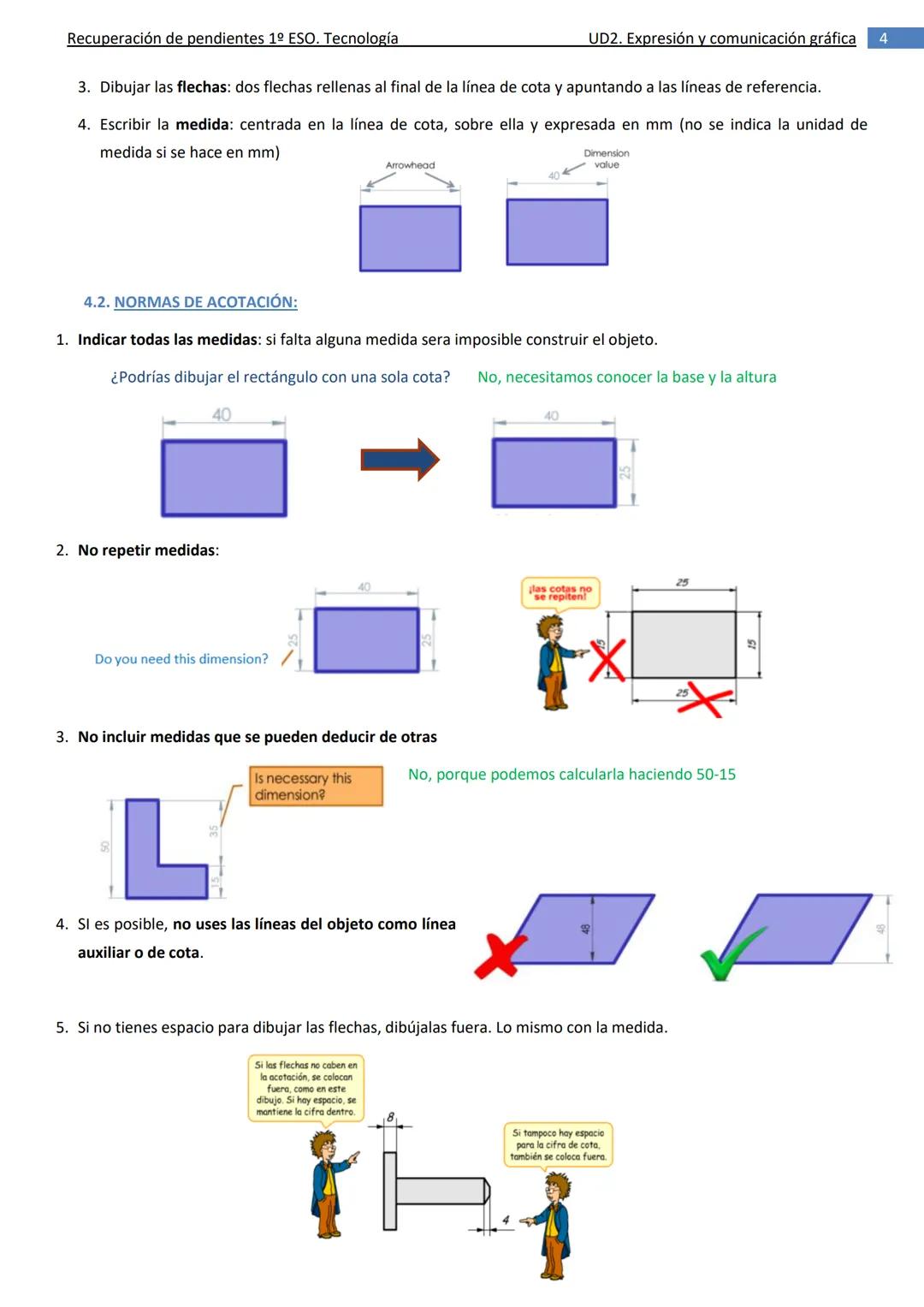

El proceso tiene 4 pasos: dibujar líneas de referencia perpendiculares, la línea de cota paralela (a 8 mm), las flechas apuntando hacia las referencias, y escribir la medida centrada encima.

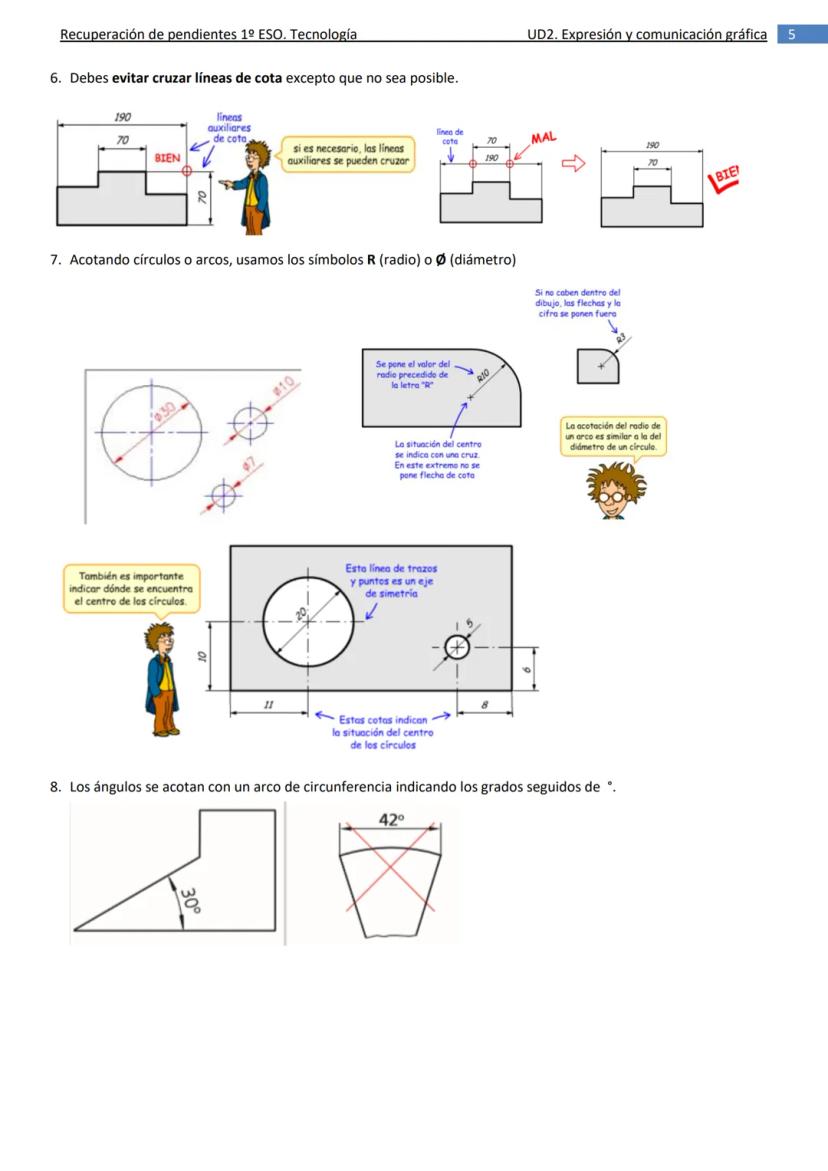

Las reglas de oro son: incluir todas las medidas necesarias, no repetir ninguna, no poner medidas que se pueden calcular, y usar símbolos especiales como R para radios y Ø para diámetros.

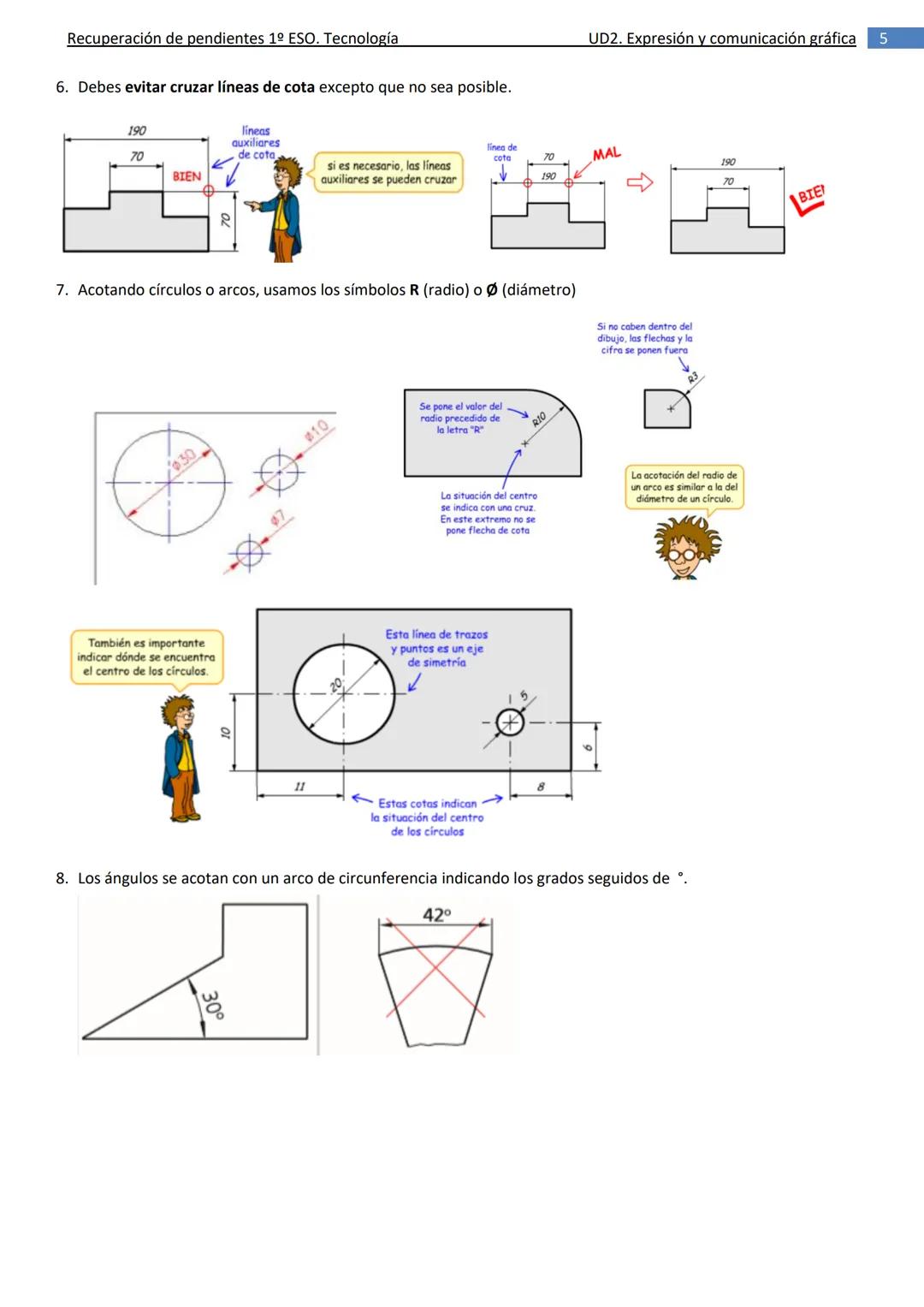

Para ángulos usas arcos con el símbolo °, y si no hay espacio, las flechas y números van fuera de la línea.

💡 Consejo: Si puedes construir el objeto solo con las cotas que pusiste, ¡lo hiciste bien!

Técnicas de Acotación: Organizando las Medidas

Cuando tienes muchas medidas, necesitas organizarlas como un profesional. Existen tres técnicas principales que harán que tus planos se vean impecables.

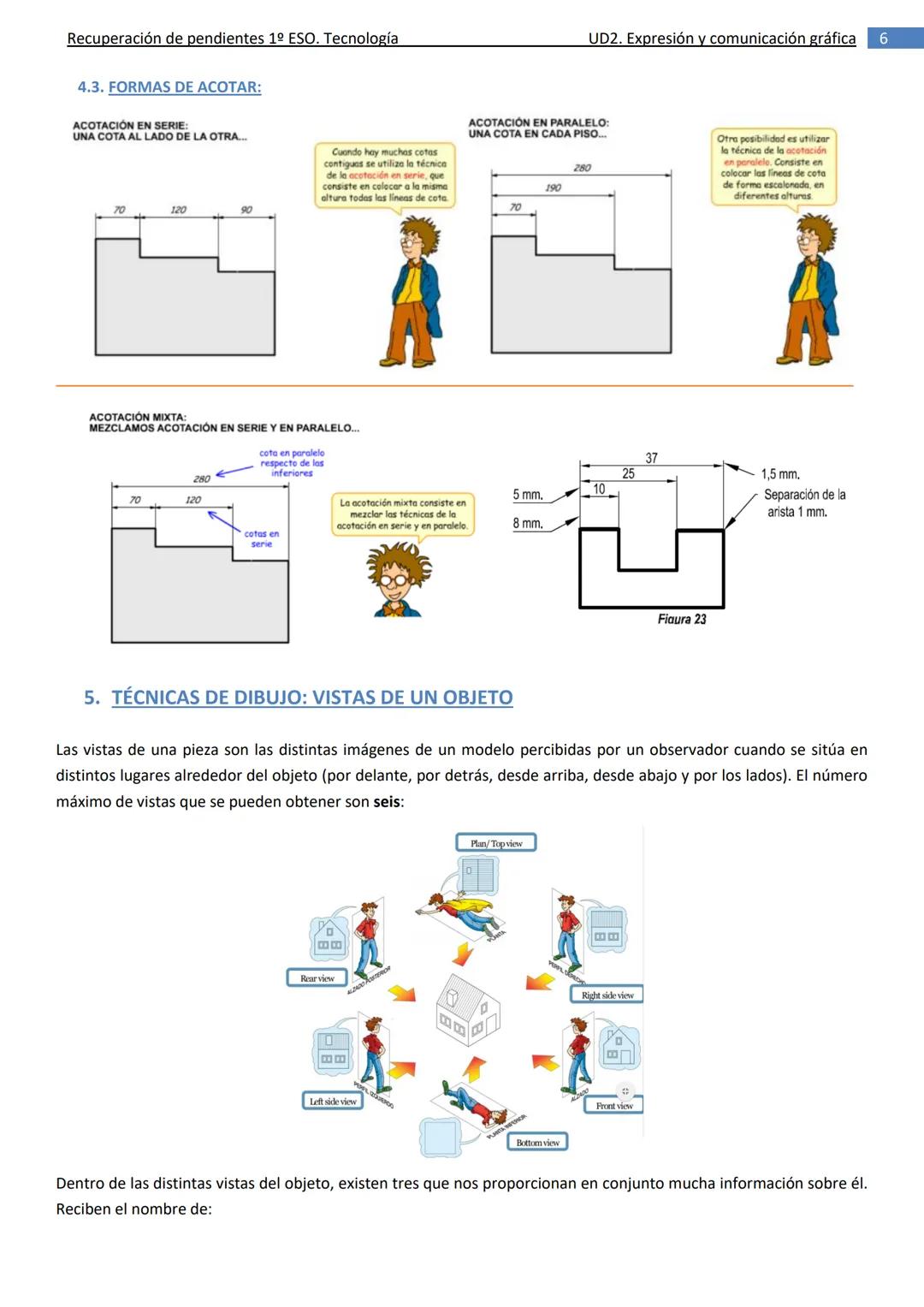

La acotación en serie coloca las cotas una al lado de la otra, como una fila ordenada. Es perfecta cuando tienes medidas consecutivas que necesitas mostrar claramente.

La acotación en paralelo escalo na las líneas de cota a diferentes alturas, como pisos de un edificio. Se ve más limpia cuando tienes muchas medidas desde un mismo punto de referencia.

La acotación mixta combina ambas técnicas según lo que necesites. Es la más profesional y la que verás en planos reales de ingeniería.

💡 Regla práctica: Evita cruzar líneas de cota siempre que sea posible. Si no queda más remedio, que se crucen las líneas auxiliares, nunca las de cota.

Vistas de un Objeto: Viendo desde Todos los Ángulos

Imagina que eres un detective examinando una evidencia: necesitas verla desde todos los ángulos para entenderla completamente. Eso es exactamente lo que hacemos con las vistas.

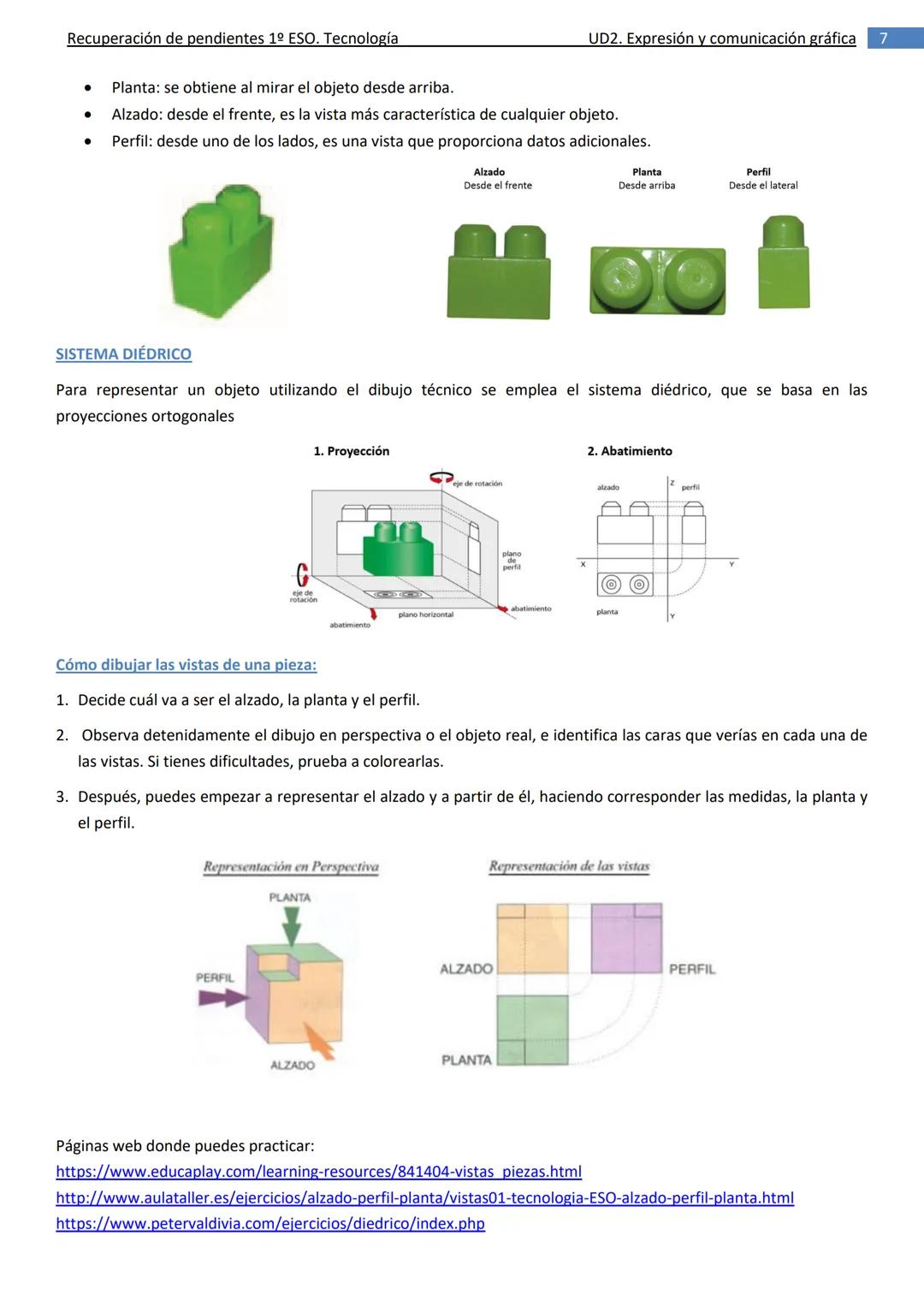

Un objeto tiene seis vistas posibles, pero las tres más importantes son: alzado (vista frontal, la más característica), planta (vista desde arriba) y perfil (vista lateral con información adicional).

El sistema diédrico es el método profesional para representar estas vistas. Usas proyecciones ortogonales: imagina rayos de luz perpendiculares que proyectan la sombra del objeto sobre planos.

Para dibujar las vistas correctamente, primero decides cuál será cada vista, identificas las caras visibles en cada una, y luego las representas haciendo corresponder las medidas entre ellas.

💡 Truco visual: Si tienes problemas identificando las vistas, imagina que coloreas cada cara del objeto con un color diferente. ¡Te ayudará un montón!

Sistema Diédrico: El Método Profesional

El sistema diédrico es como tener rayos X para objetos: te permite ver todo sin perderte ningún detalle importante. Se basa en proyecciones ortogonales que "aplanan" el objeto en diferentes planos.

El proceso tiene dos pasos clave: primero la proyección (como si iluminaras el objeto y capturaras su sombra) y luego el abatimiento (girando los planos para que todo quede en el mismo papel).

Para dominar este sistema, observa detenidamente cada vista e identifica qué caras del objeto verías desde cada posición. Si coloreas mentalmente cada cara, será mucho más fácil.

La clave está en hacer corresponder las medidas entre las tres vistas: lo que mides en el alzado debe coincidir con la planta y el perfil.

💡 Practica online: Usa las páginas web recomendadas para practicar. Ver muchos ejemplos es la mejor forma de dominar las vistas.
