Introducción a la Electrónica Analógica
Javier
@rodriguezca
1 / 4

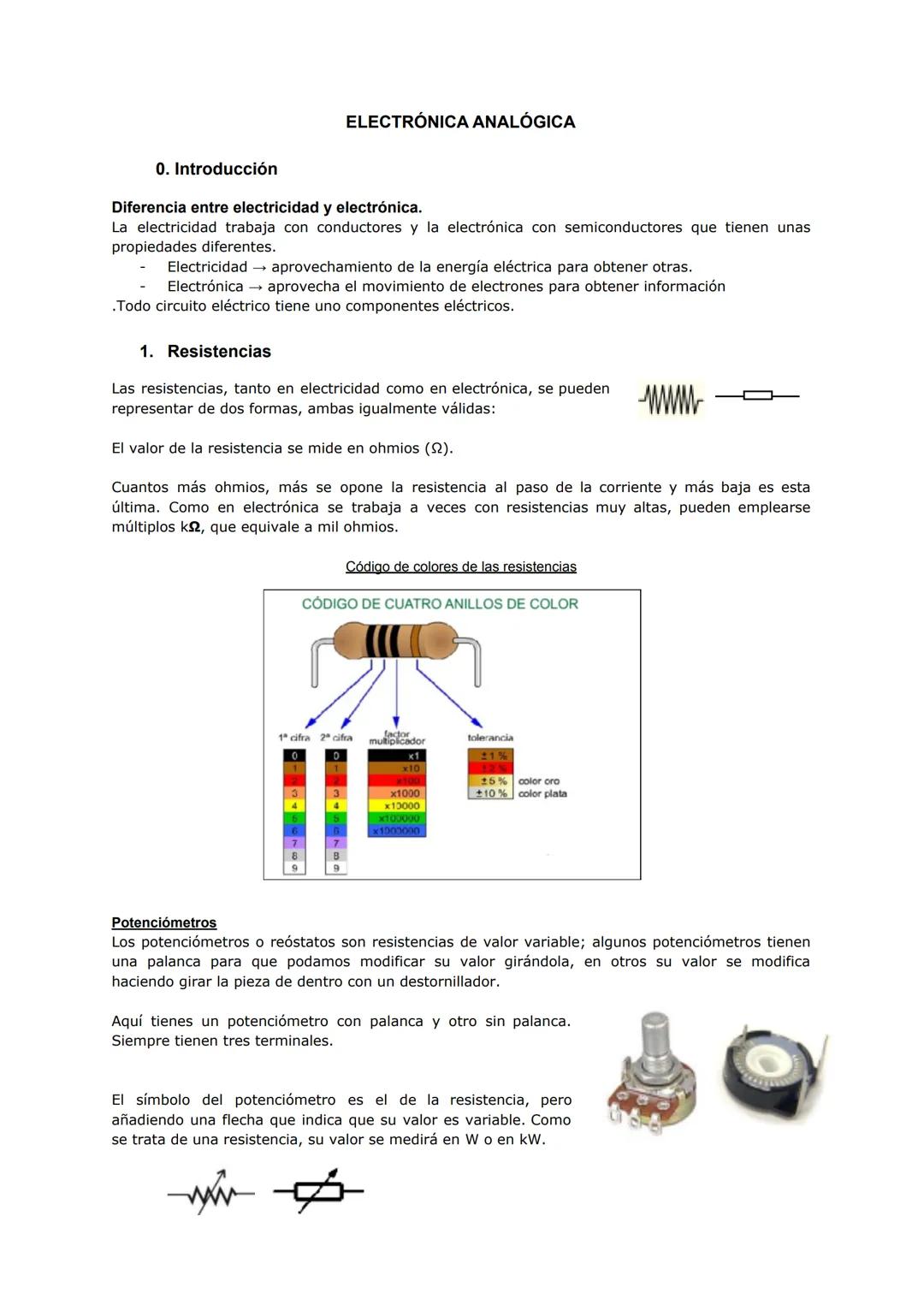

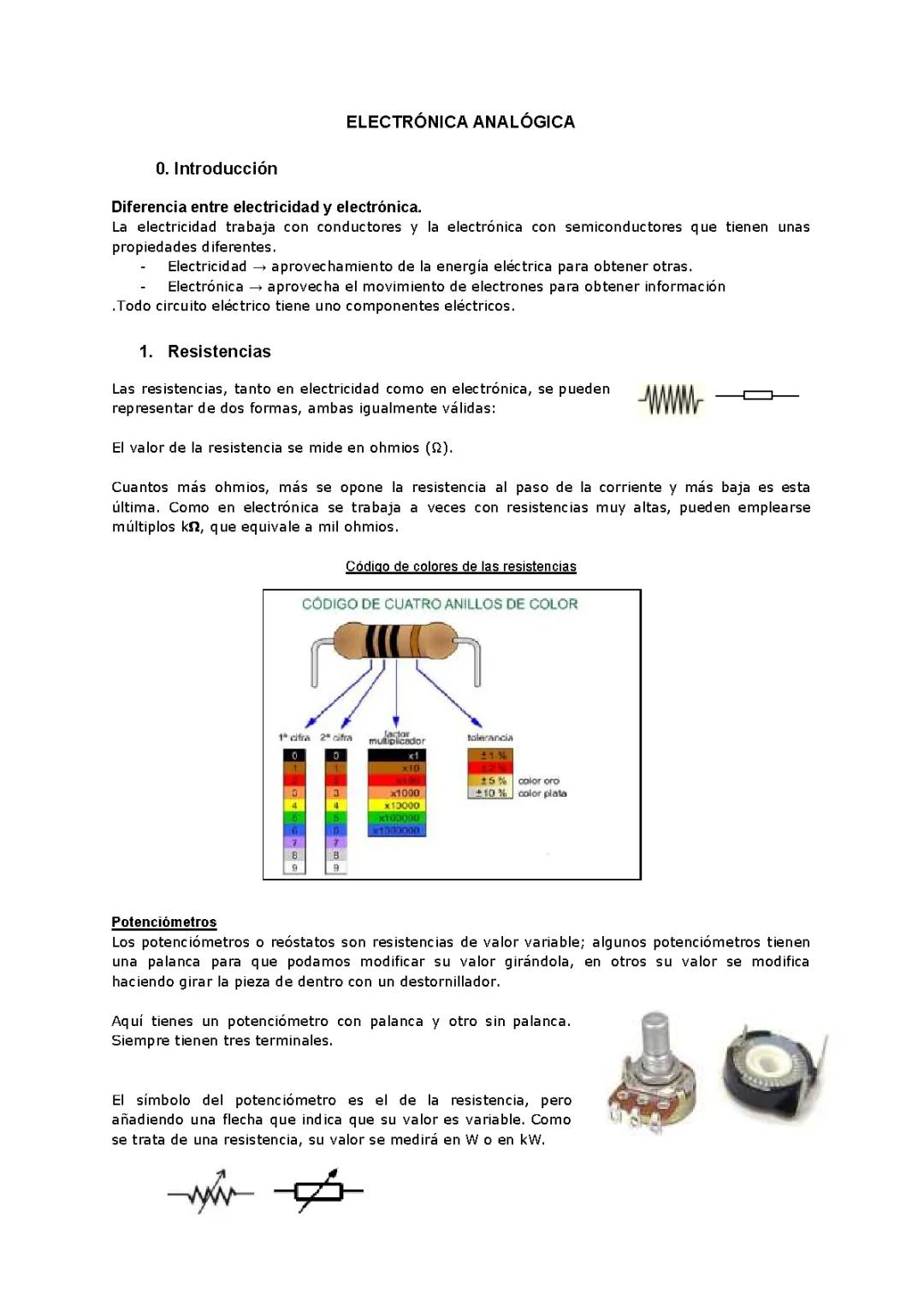

Resistencias y Potenciómetros
Las resistencias son como los "frenos" de los circuitos electrónicos - controlan cuánta corriente puede pasar. Se miden en ohmios (Ω) y a más ohmios, menos corriente pasa por el circuito.
El truco está en saber leer el código de colores de cuatro anillas que llevan pintado. Cada color representa un número y así puedes calcular el valor exacto de la resistencia sin necesidad de medirla.
Los potenciómetros son resistencias variables que puedes ajustar girando una ruedecita. Los ves en los mandos de volumen de los equipos de música - cuando giras, cambias la resistencia y por tanto el volumen. Siempre tienen tres terminales y su símbolo es como el de una resistencia normal pero con una flecha.
💡 Dato curioso: En electrónica también usamos kilohmios (kΩ) porque a veces trabajamos con resistencias enormes de miles de ohmios.

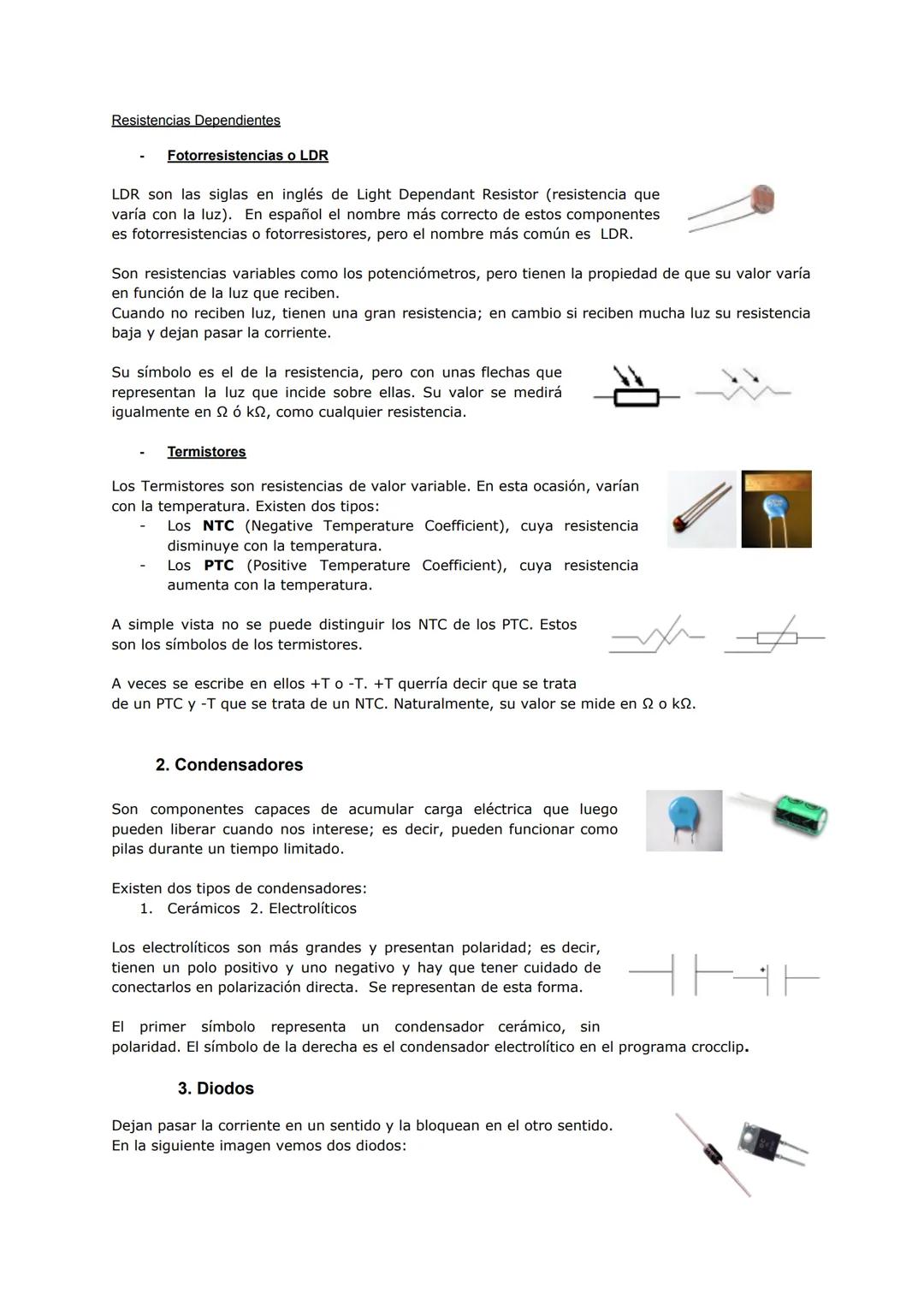

Resistencias Dependientes y Condensadores
Las fotorresistencias o LDR son súper útiles porque cambian su resistencia según la luz que reciben. Con poca luz tienen mucha resistencia, pero con mucha luz dejan pasar la corriente fácilmente. Las encuentras en las farolas que se encienden solas cuando oscurece.
Los termistores hacen lo mismo pero con la temperatura. Los NTC bajan su resistencia cuando suben la temperatura, mientras que los PTC hacen lo contrario. Son perfectos para sistemas de calefacción o refrigeración automáticos.
Los condensadores son como mini-baterías que acumulan carga eléctrica y la liberan cuando la necesitas. Hay dos tipos principales: los cerámicos (sin polaridad) y los electrolíticos (más grandes y con polo positivo y negativo que hay que conectar bien).
⚡ Importante: Los condensadores electrolíticos pueden explotar si los conectas al revés, así que siempre fíjate en la polaridad.
Diodos, LEDs y Transistores
Los diodos son como válvulas de un solo sentido - dejan pasar la corriente en una dirección pero la bloquean en la otra. El símbolo tiene una flecha (polo positivo) y una barra (polo negativo).
Los LED son diodos especiales que emiten luz cuando la corriente pasa por ellos correctamente. Los ves por todas partes: en las lucecitas de tu tele, ordenador, móvil... La pata larga siempre es el polo positivo.
Los transistores son los componentes más versátiles porque pueden funcionar como interruptores o como amplificadores. Tienen tres terminales (emisor, colector y base) y pueden estar en corte (no pasa corriente), saturación (pasa toda la corriente) o en la zona activa (amplifica señales).
🔧 Truco práctico: Los transistores NPN y PNP funcionan de forma opuesta, así que siempre comprueba cuál tienes antes de conectarlo.
Miniaturización y Medición
Los circuitos integrados o chips son como ciudades microscópicas llenas de componentes electrónicos conectados entre sí. Ahorran espacio y reducen errores de conexión. El más famoso es el 555, que se usa como temporizador en luces intermitentes.
Estos componentes se sueldan sobre circuitos impresos, que son placas con pistas conductoras ya dibujadas. Es como tener las carreteras ya hechas para que los componentes se comuniquen entre sí.
Para medir todo esto necesitas instrumentos específicos: voltímetro para tensión, amperímetro para intensidad, óhmetro para resistencia y vatímetro para potencia. El polímetro es tu mejor amigo porque mide varias magnitudes en un solo aparato.
📏 Consejo: Un buen polímetro es imprescindible para cualquier trabajo de electrónica - te ahorrará tiempo y errores.
