Introducción a la Electrónica Digital

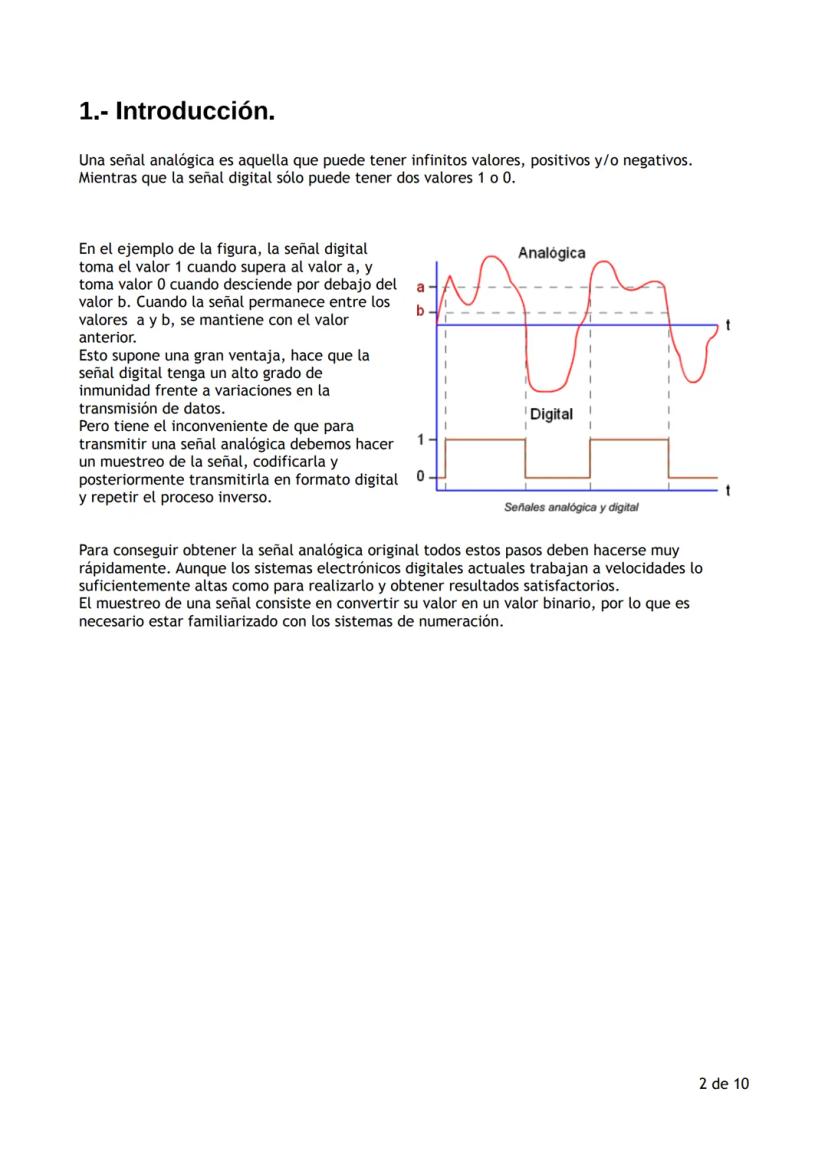

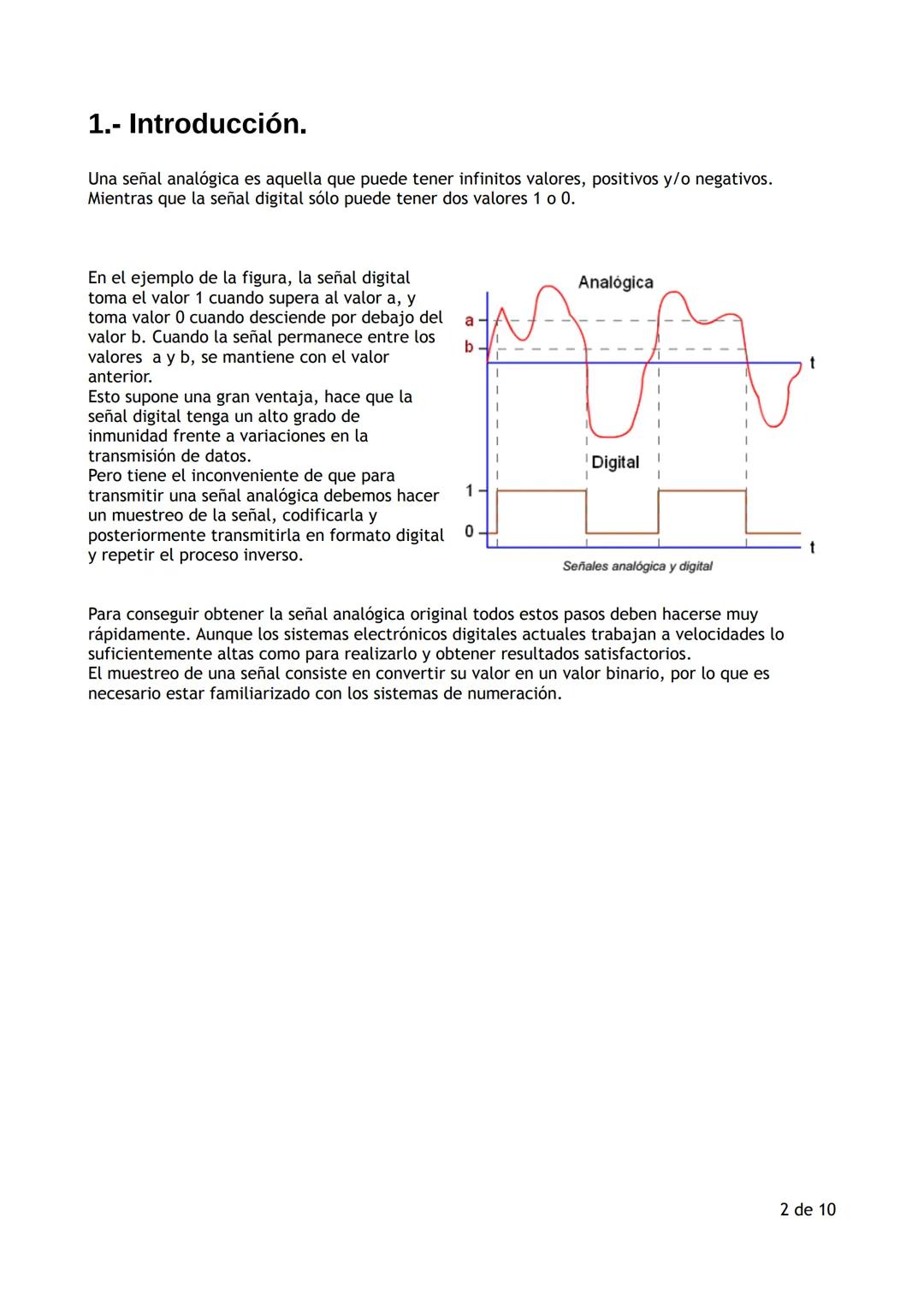

Imagínate que solo pudieras hablar con dos palabras: "sí" y "no". Pues eso es exactamente lo que hacen los sistemas digitales, y funciona perfectamente. Las señales analógicas pueden tener infinitos valores, como el volumen de tu música que puedes subir gradualmente. Las señales digitales solo tienen dos valores: 1 o 0, encendido o apagado.

Esta simplicidad es en realidad una súper ventaja. Cuando transmites datos digitales, no importa si hay un poco de ruido o interferencia - el sistema solo necesita distinguir entre "alto" y "bajo". Es como si solo tuvieras que reconocer si alguien grita "SÍ" o "NO" en lugar de entender susurros complicados.

💡 Dato curioso: Tu música favorita en Spotify son millones de 0s y 1s que se convierten en sonido tan rápido que tu oído no nota la diferencia.

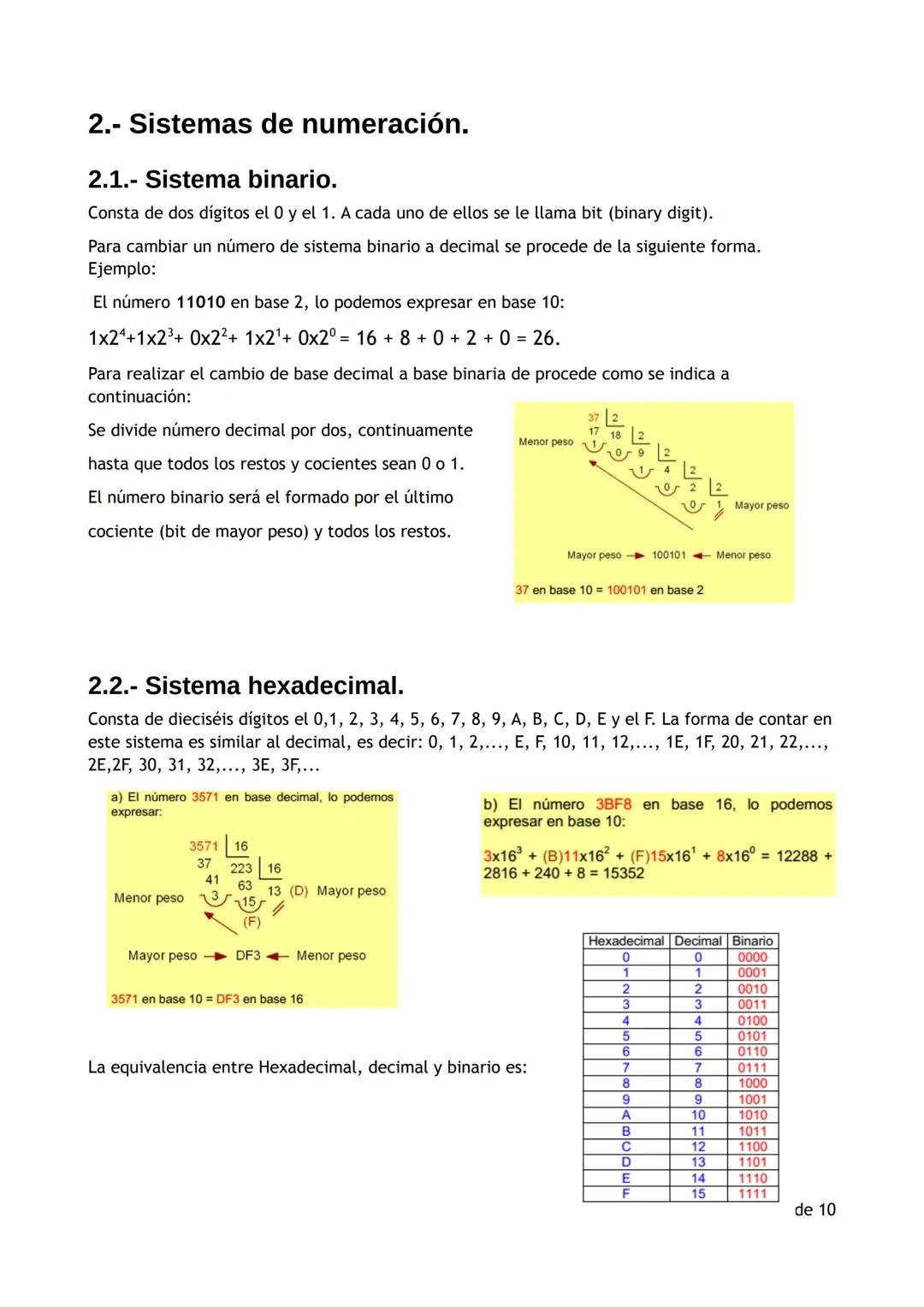

Sistemas de Numeración: Binario y Hexadecimal

Aquí es donde la cosa se pone interesante. El sistema binario usa solo 0 y 1, y cada posición vale el doble que la anterior. Para convertir 11010₂ a decimal: 1×16 + 1×8 + 0×4 + 1×2 + 0×1 = 26. ¡Es como contar con los dedos pero solo usando el pulgar!

Para convertir de decimal a binario, divides por 2 una y otra vez. Por ejemplo, 37 ÷ 2 = 18 resto 1, luego 18 ÷ 2 = 9 resto 0, y así sucesivamente. Los restos te dan 100101₂.

El sistema hexadecimal usa 16 símbolos $0-9, A-F$ y es súper útil porque cada dígito hexadecimal representa exactamente 4 bits. Los programadores lo adoran porque escribir "FF" es mucho más fácil que "11111111". Es como tener una forma abreviada de escribir números binarios largos.

🎯 Truco: Para recordar hexadecimal, piensa que A=10, B=11, C=12, D=13, E=14, F=15.

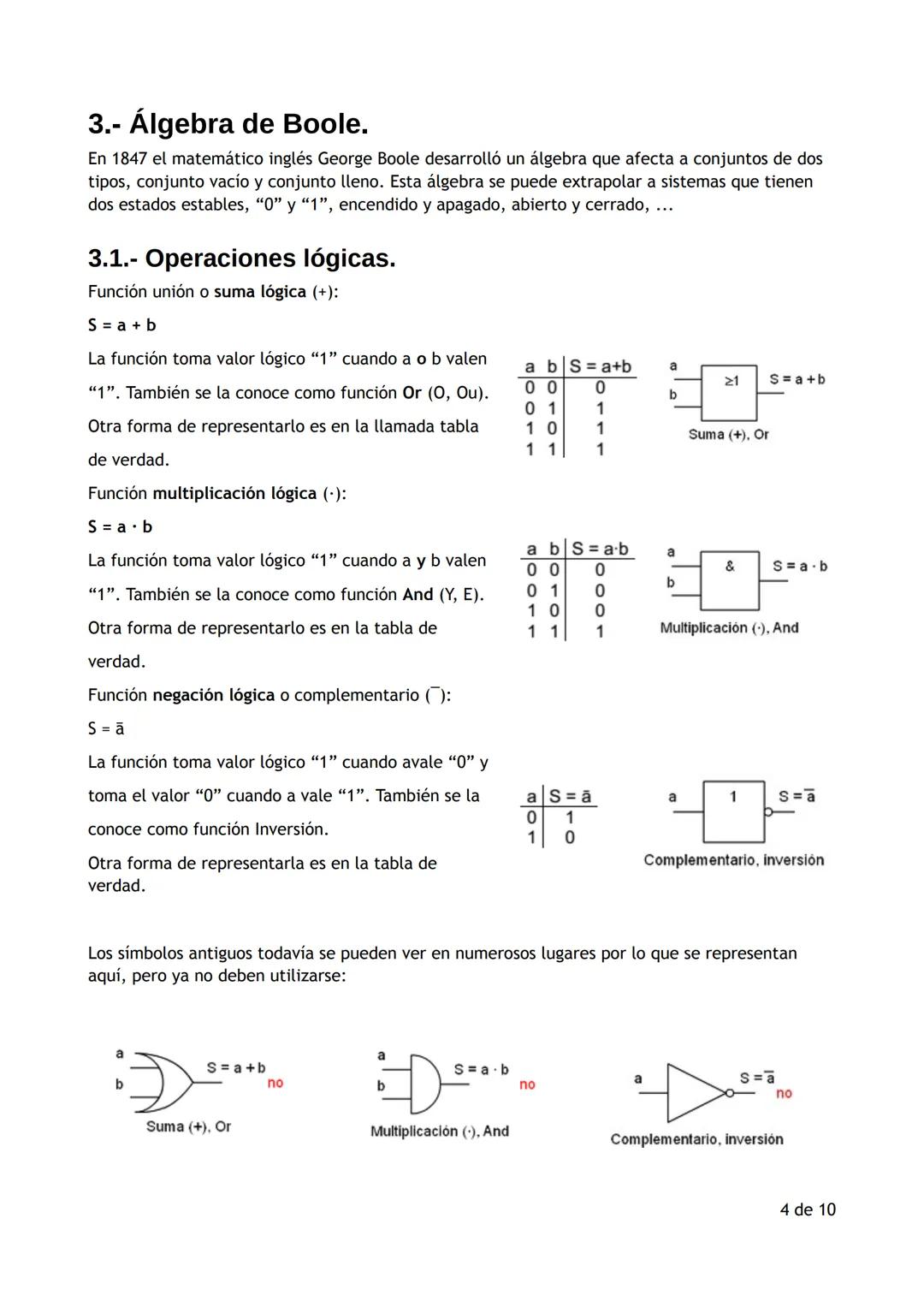

Álgebra de Boole y Operaciones Lógicas

George Boole creó en 1847 un álgebra perfecta para los ordenadores... ¡sin saber que existirían! El álgebra de Boole trabaja con solo dos valores y tres operaciones básicas que usas constantemente sin darte cuenta.

La operación OR (+) es como decir "al menos uno". Si llueve O hace frío, te pones chaqueta. En términos digitales: 0+0=0, pero 0+1=1, 1+0=1, 1+1=1.

La operación AND (·) significa "ambos a la vez". Para salir de casa necesitas llaves Y móvil. Digitalmente: solo 1·1=1, todo lo demás es 0. La operación NOT simplemente invierte: si es 1 se convierte en 0, y viceversa.

⚡ Conexión real: Cuando buscas en Google "perros AND gatos", usas operación AND. Cuando buscas "perros OR gatos", usas OR.

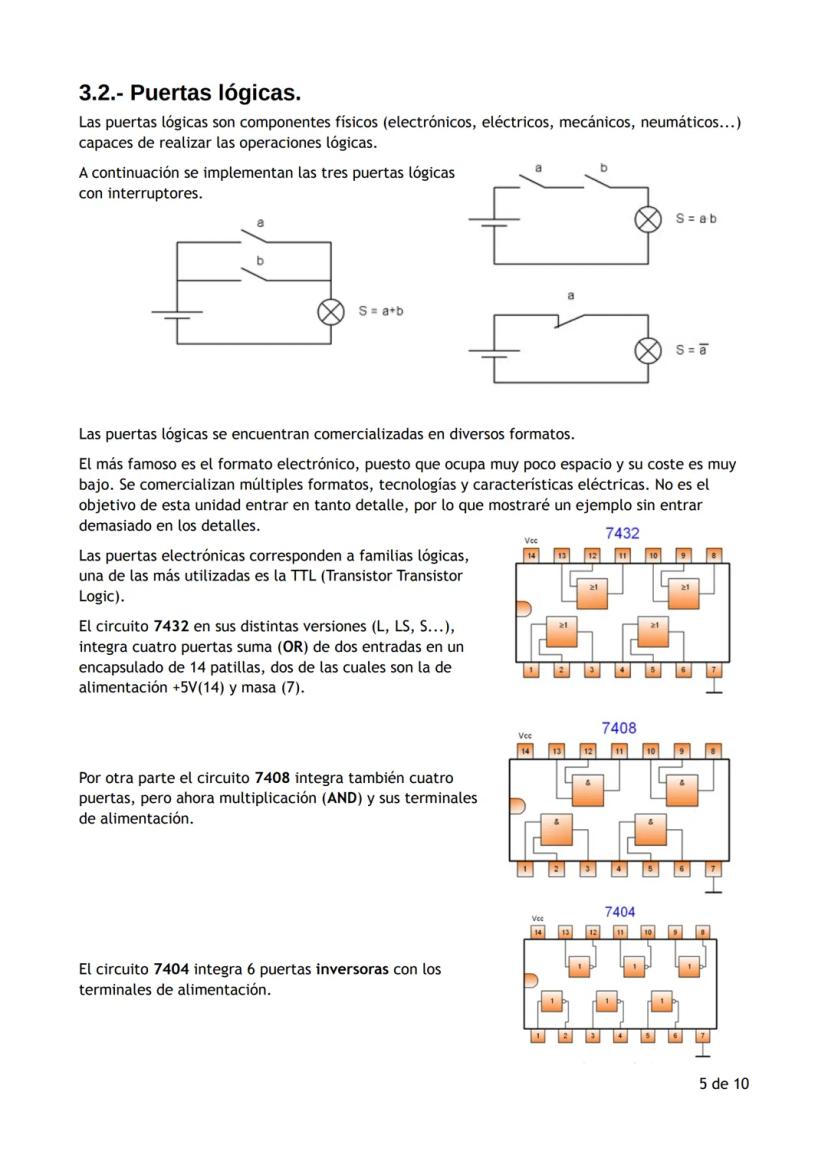

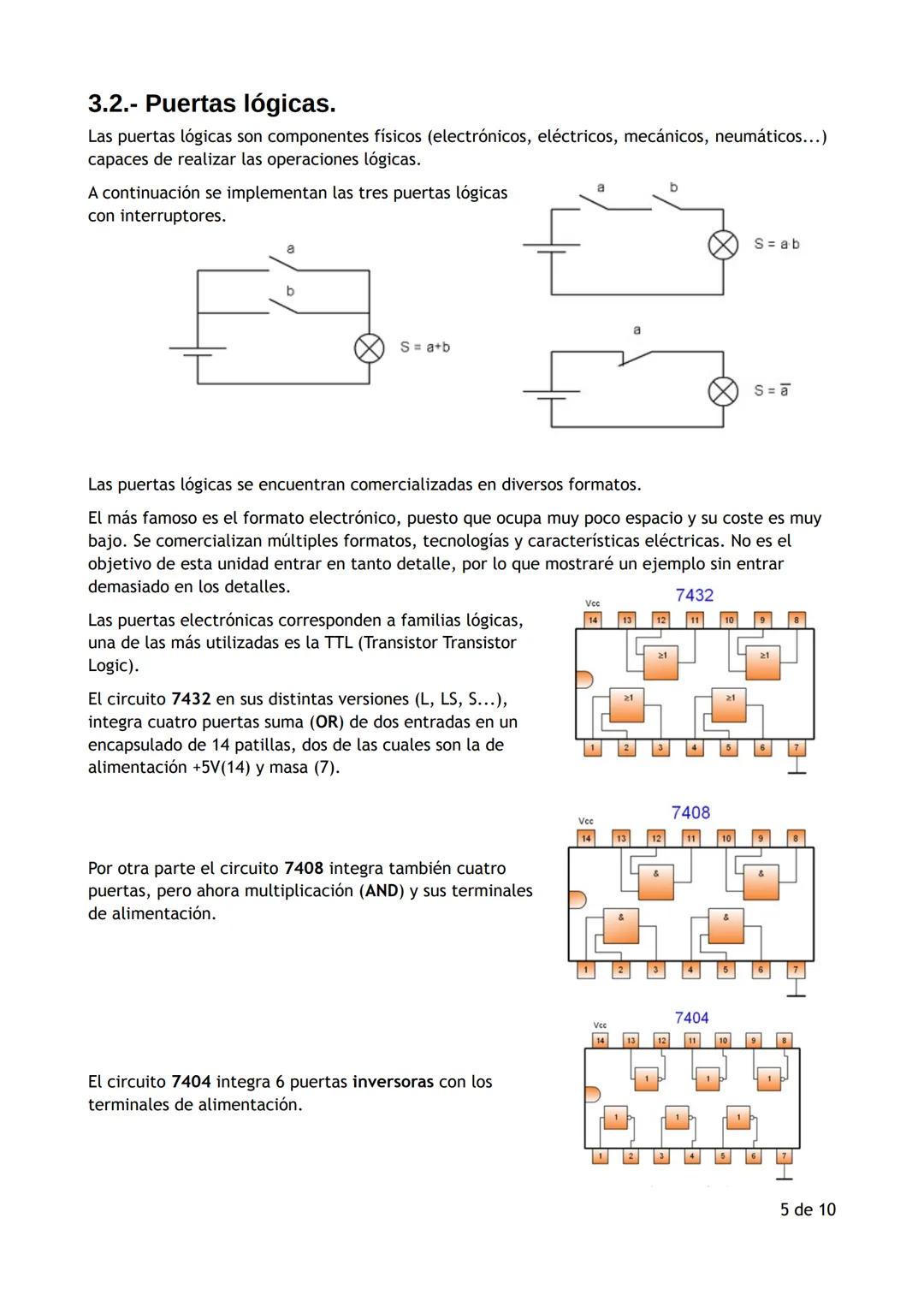

Puertas Lógicas: Los Bloques de Construcción

Las puertas lógicas son como interruptores súper inteligentes que toman decisiones. Imagínatelas como pequeños guardias que siguen reglas estrictas sobre cuándo dejar pasar la señal.

Las puertas se fabrican en circuitos integrados como el famoso 7432 (cuatro puertas OR), 7408 (cuatro puertas AND) o 7404 (seis puertas NOT). Son chips pequeñitos que contienen múltiples puertas y cuestan céntimos.

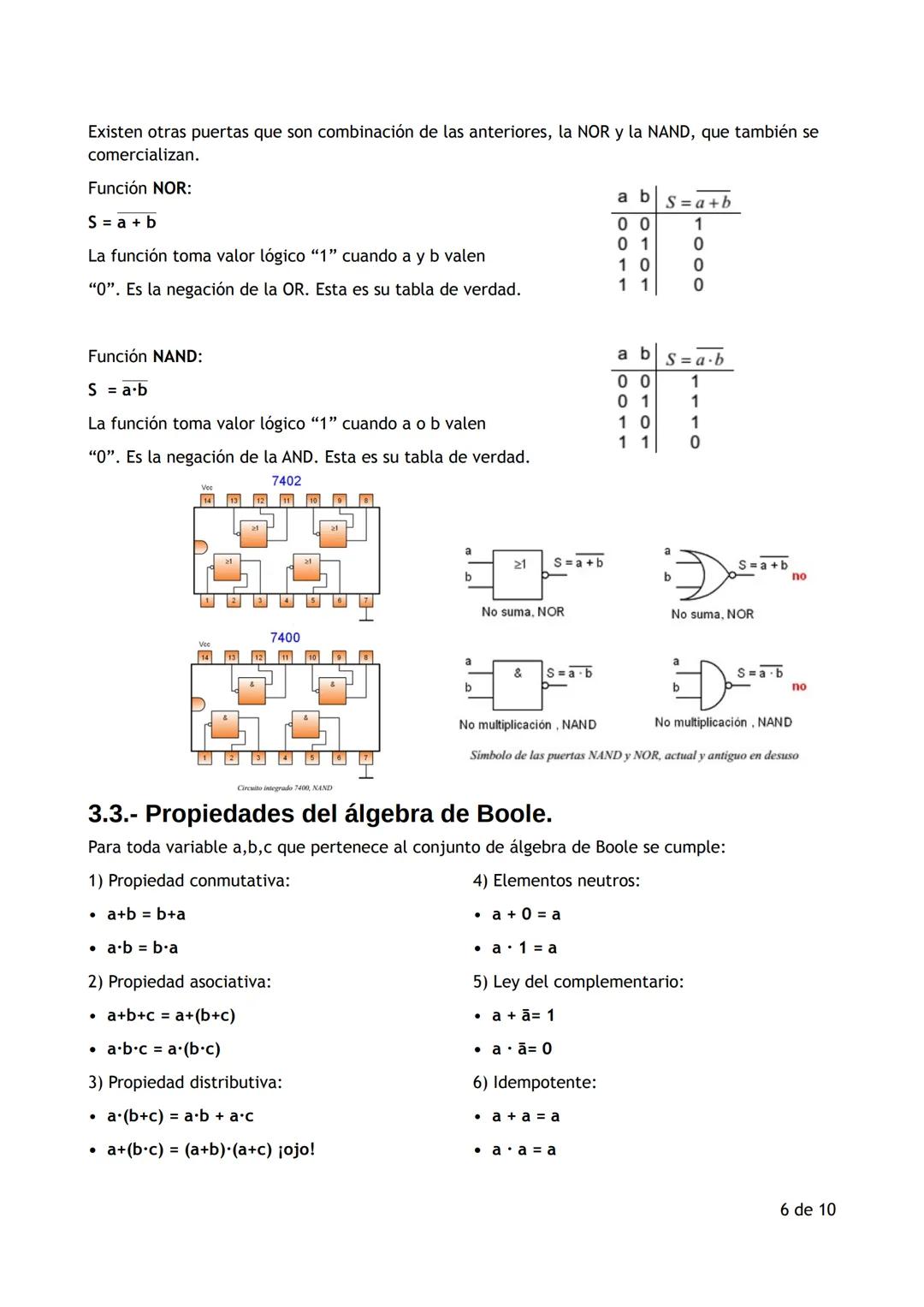

También existen puertas NAND y NOR, que son combinaciones de las básicas. NAND es "NOT AND" (solo da 0 cuando ambas entradas son 1). NOR es "NOT OR" (solo da 1 cuando ambas entradas son 0). Estas puertas son especiales porque puedes construir cualquier circuito digital usando solo NAND o solo NOR.

🔧 Dato técnico: Un procesador moderno tiene miles de millones de estas puertas trabajando juntas a velocidades increíbles.

Propiedades del Álgebra de Boole y Funciones Lógicas

El álgebra de Boole tiene reglas matemáticas que te permiten simplificar circuitos complejos. La propiedad conmutativa dice que a+b = b+a (el orden no importa). La distributiva funciona igual que en matemáticas normales: a$b+c$ = ab+ac.

Los teoremas de De Morgan son súper útiles: la negación de una OR es una AND de negaciones, y viceversa. Es como decir "no (llueve o nieva)" = "no llueve y no nieva".

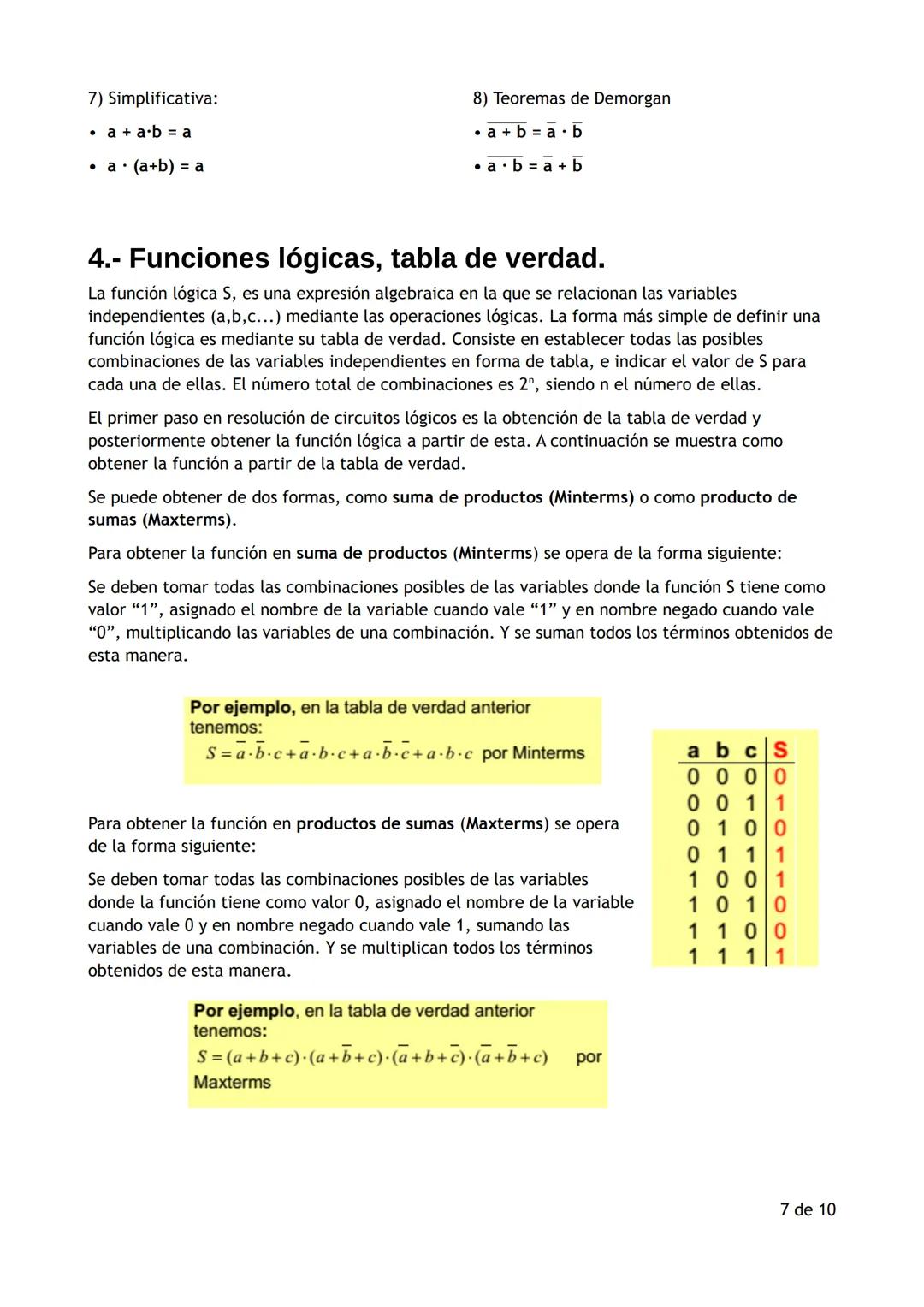

Las funciones lógicas se definen mejor con tablas de verdad. Estas tablas muestran qué salida obtienes para cada combinación posible de entradas. Con n variables tienes 2ⁿ combinaciones. Para 3 variables (a,b,c) tienes 8 filas en tu tabla.

📊 Estrategia: Las tablas de verdad son tu mejor amigo para entender cualquier circuito digital. ¡Practica hacerlas!

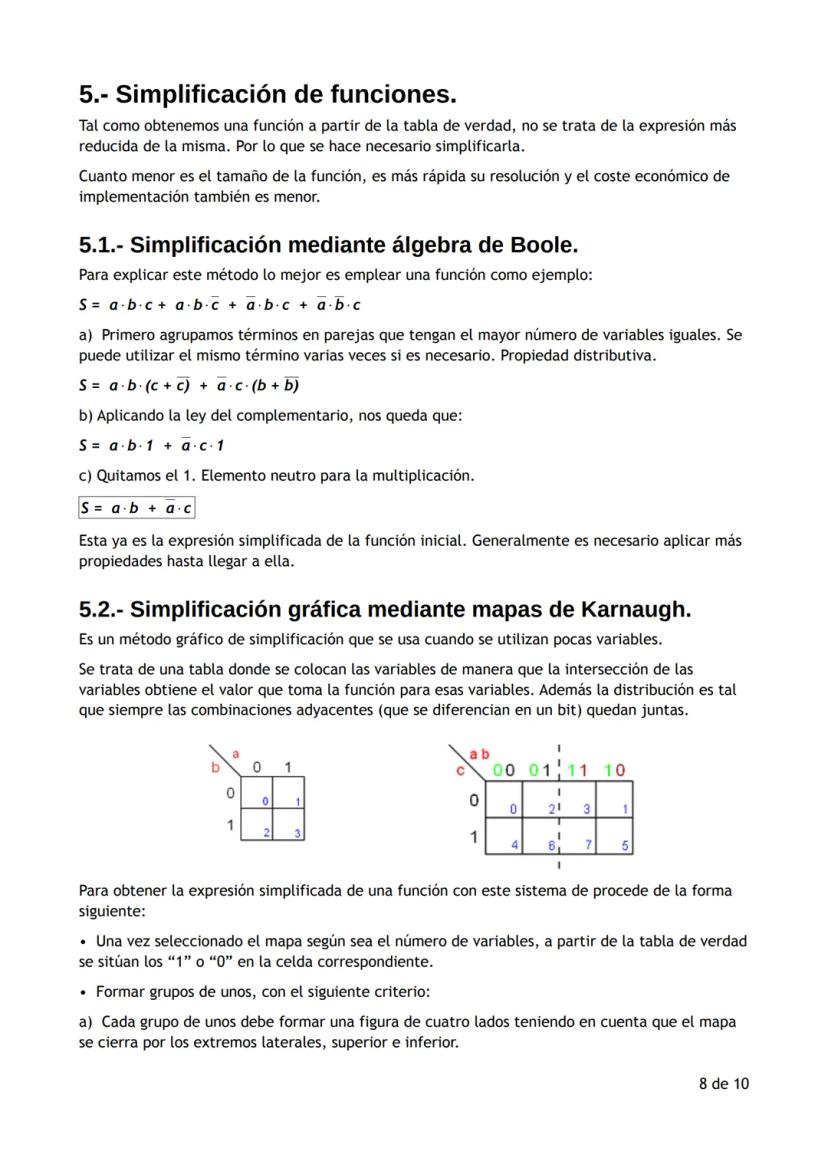

Simplificación de Funciones

Una función obtenida directamente de la tabla de verdad suele ser un monstruo con muchos términos. Simplificar significa encontrar una expresión equivalente pero más corta, lo que significa menos puertas, menos coste y mayor velocidad.

El método algebraico usa las propiedades de Boole para agrupar términos. Por ejemplo: ab + ab̄ = a$b + b̄$ = a·1 = a. Es como factorizar en matemáticas, pero con lógica.

Los mapas de Karnaugh son un método gráfico genial para funciones de hasta 4 variables. Colocas los valores en una cuadrícula especial donde las casillas adyacentes difieren en solo un bit. Luego agrupas los "1" en rectángulos de tamaños que sean potencias de 2.

La clave está en hacer grupos lo más grandes posible: primero de 8, luego de 4, luego de 2, y finalmente los "1" solitarios. Cada grupo te da un término en la función simplificada.

🎯 Tip de examen: En los mapas de Karnaugh, los extremos se tocan - imagínatelo como un cilindro que se enrolla.

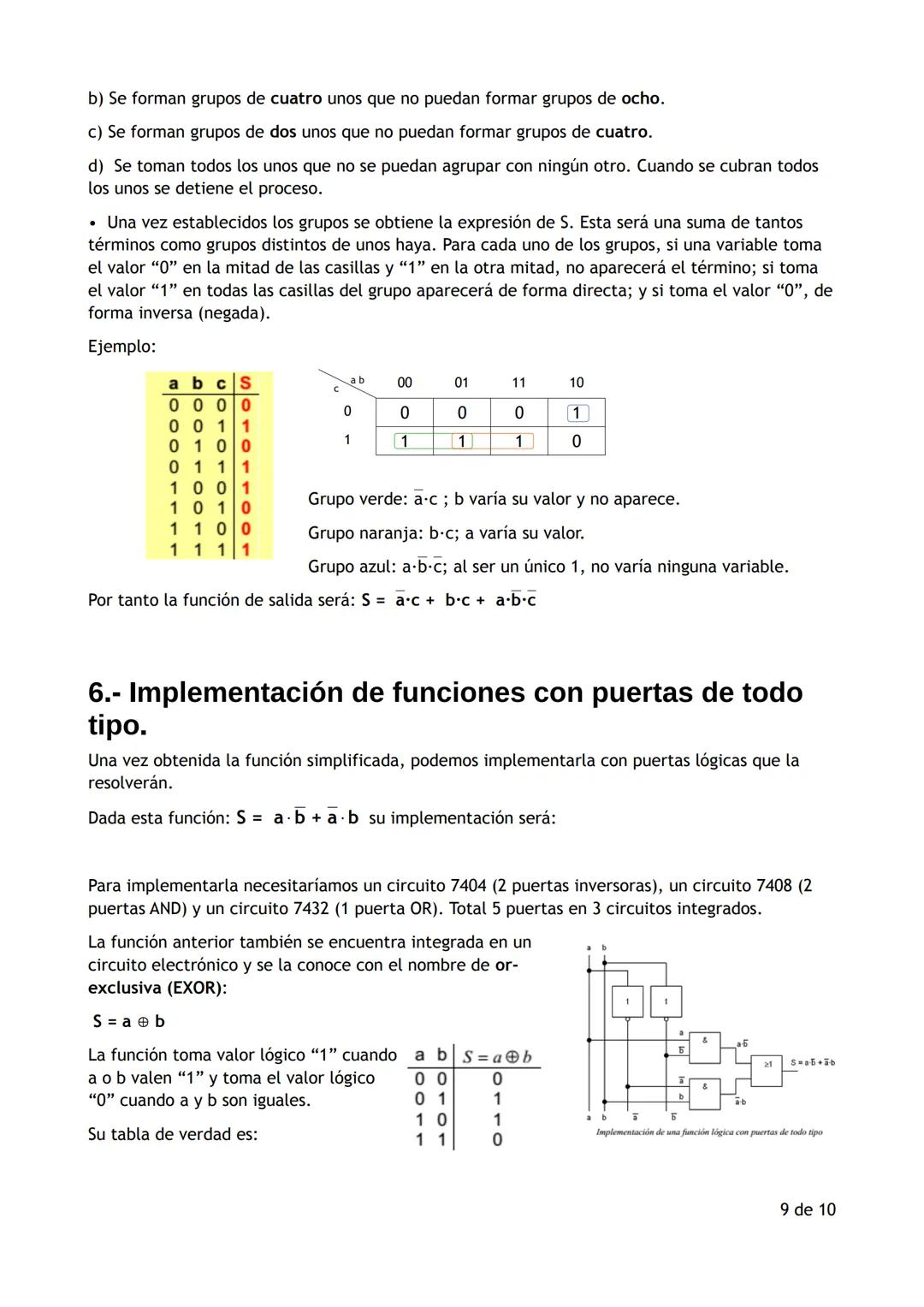

Implementación de Funciones con Puertas

Una vez que tienes tu función simplificada, toca construirla físicamente con puertas lógicas. Es como seguir una receta: cada operación suma necesita una puerta OR, cada multiplicación una AND, cada negación una NOT.

Por ejemplo, S = āb + ab̄ necesita dos inversores, dos puertas AND y una OR. Pero esta función es tan común que tiene nombre propio: puerta XOR (OR exclusiva). La XOR da 1 solo cuando las entradas son diferentes.

La optimización es clave: quieres usar el menor número de puertas y circuitos integrados posible. No solo por coste, también por velocidad y fiabilidad. Menos componentes = menos cosas que pueden fallar.

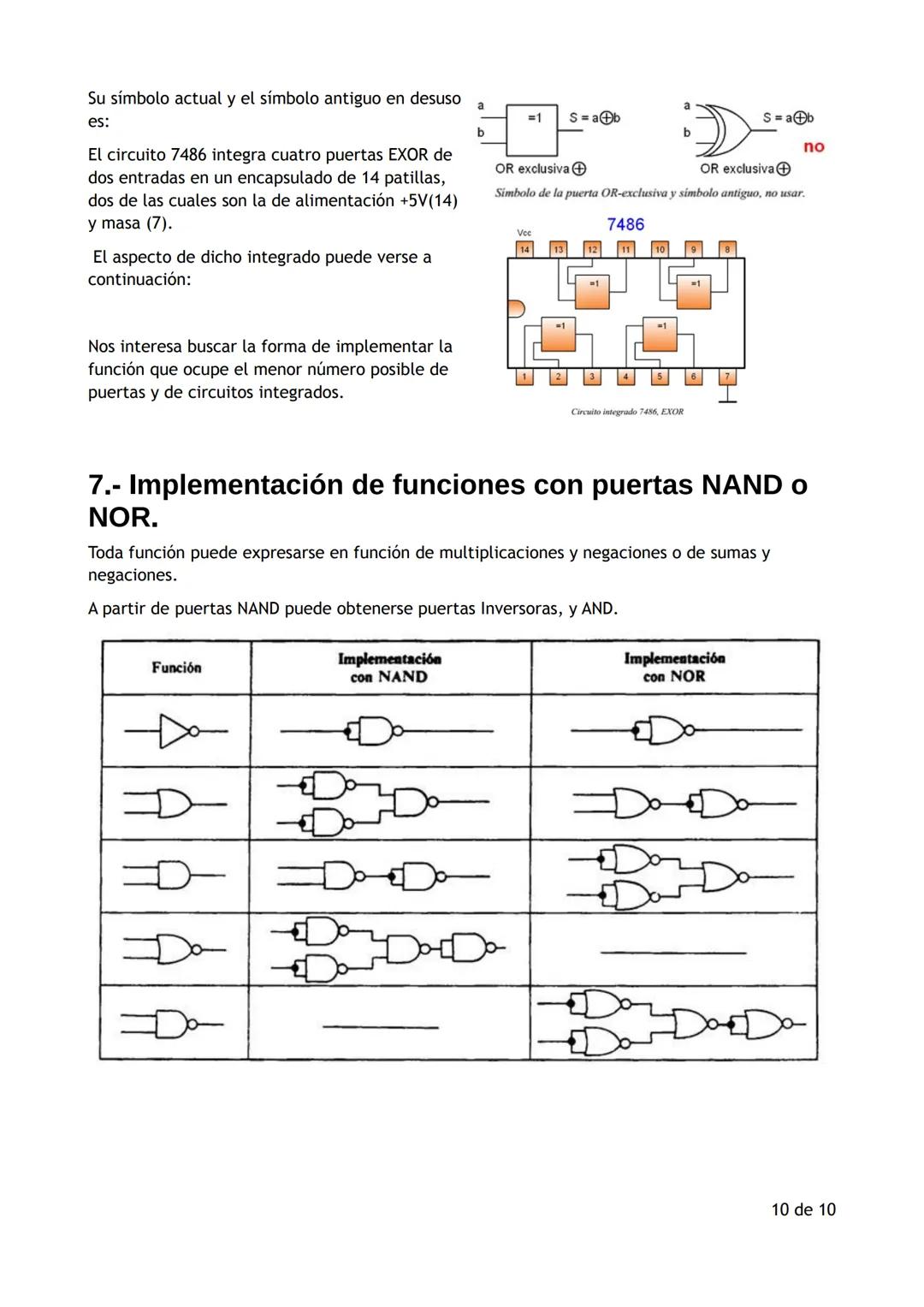

Las puertas XOR son fundamentales en sistemas digitales. Las encuentras en sumadores, detectores de paridad, y sistemas de cifrado. El circuito 7486 integra cuatro puertas XOR en un solo chip.

💰 Economía digital: En electrónica, "más simple" casi siempre significa "más barato y más rápido".

Implementación con Puertas NAND o NOR

Aquí viene lo realmente elegante: puedes construir cualquier función lógica usando solo puertas NAND o solo puertas NOR. Es como descubrir que puedes cocinar cualquier plato con una sola herramienta súper versátil.

Con puertas NAND puedes hacer: NOT (conectando las entradas juntas), AND (NAND seguida de NOT), OR (usando De Morgan), y cualquier combinación. Lo mismo pasa con NOR.

¿Por qué es esto útil? En fabricación es más eficiente producir muchas puertas del mismo tipo que mezclar diferentes tipos. También simplifica el diseño y reduce costes. Los primeros ordenadores se construían así.

En la práctica moderna, los diseñadores usan esta técnica para optimizar circuitos en chips donde cada transistor cuenta. Es la diferencia entre un procesador que funciona bien y uno que es súper eficiente.

🏭 Realidad industrial: Muchos chips modernos están internamente construidos solo con puertas NAND por su eficiencia en silicio.
