Guía Práctica para Crear un Perfil Topográfico

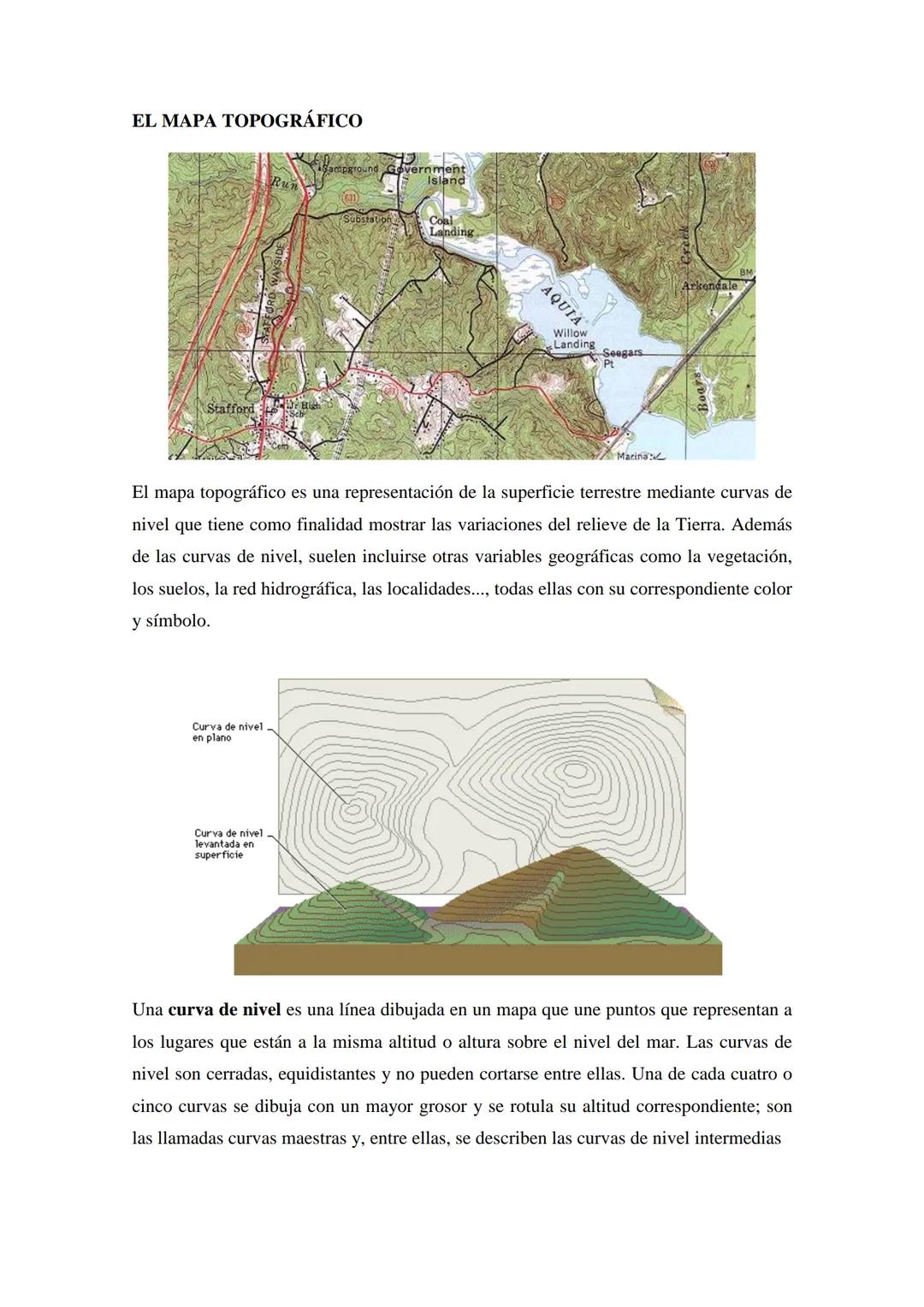

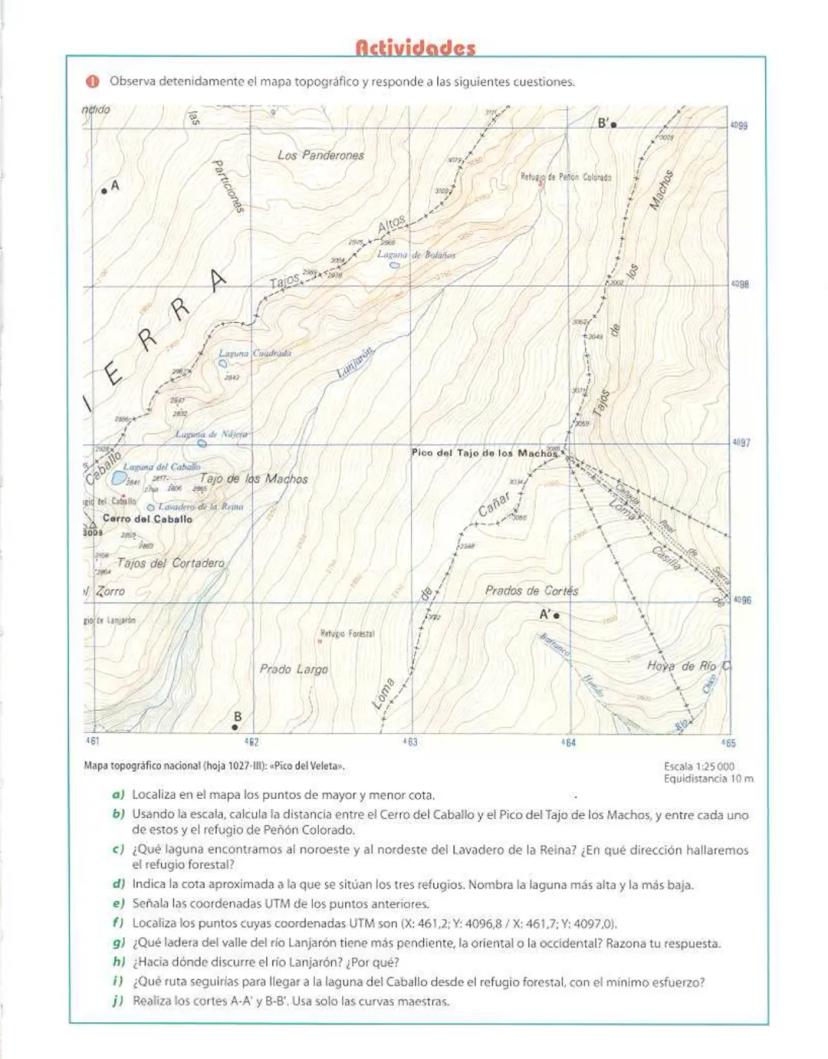

El Mapa Topográfico

Los mapas topográficos son como una radiografía de la superficie terrestre que te muestra exactamente dónde suben y bajan las montañas. Utilizan curvas de nivel para representar el relieve, junto con símbolos para la vegetación, ríos, pueblos y carreteras.

Las curvas de nivel son líneas que conectan todos los puntos que están a la misma altura sobre el nivel del mar. Imagínate que cortas una montaña en rodajas horizontales: cada rodaja sería una curva de nivel.

Estas curvas nunca se cruzan entre sí y siempre forman círculos cerrados. Las curvas maestras (una de cada cuatro o cinco) se dibujan más gruesas y llevan escrito su número de altitud para que sea más fácil leerlas.

💡 Truco útil: Cuando las curvas están muy juntas, significa que la pendiente es muy empinada. Cuando están separadas, el terreno es más suave.

La Escala Cartográfica

La escala te dice cuántas veces más pequeño es el mapa comparado con la realidad. Se escribe como una fracción: 1:500 significa que 1 cm en el mapa equivale a 500 cm en la vida real.

Para calcular distancias reales, multiplicas la medida del mapa por la escala. Para hacer lo contrario (de la realidad al mapa), divides por la escala. ¡Siempre mantén las mismas unidades!

Las diferentes escalas te permiten estudiar cosas distintas. Con escalas pequeñas como 1:50 puedes dibujar una casa con detalle (planos). Con 1:50.000 puedes ver toda una región, y con 1:1.000.000 puedes representar países enteros.

⚠️ Importante: Escala grande = mapa grande con mucho detalle. Escala pequeña = mapa pequeño que abarca más territorio.

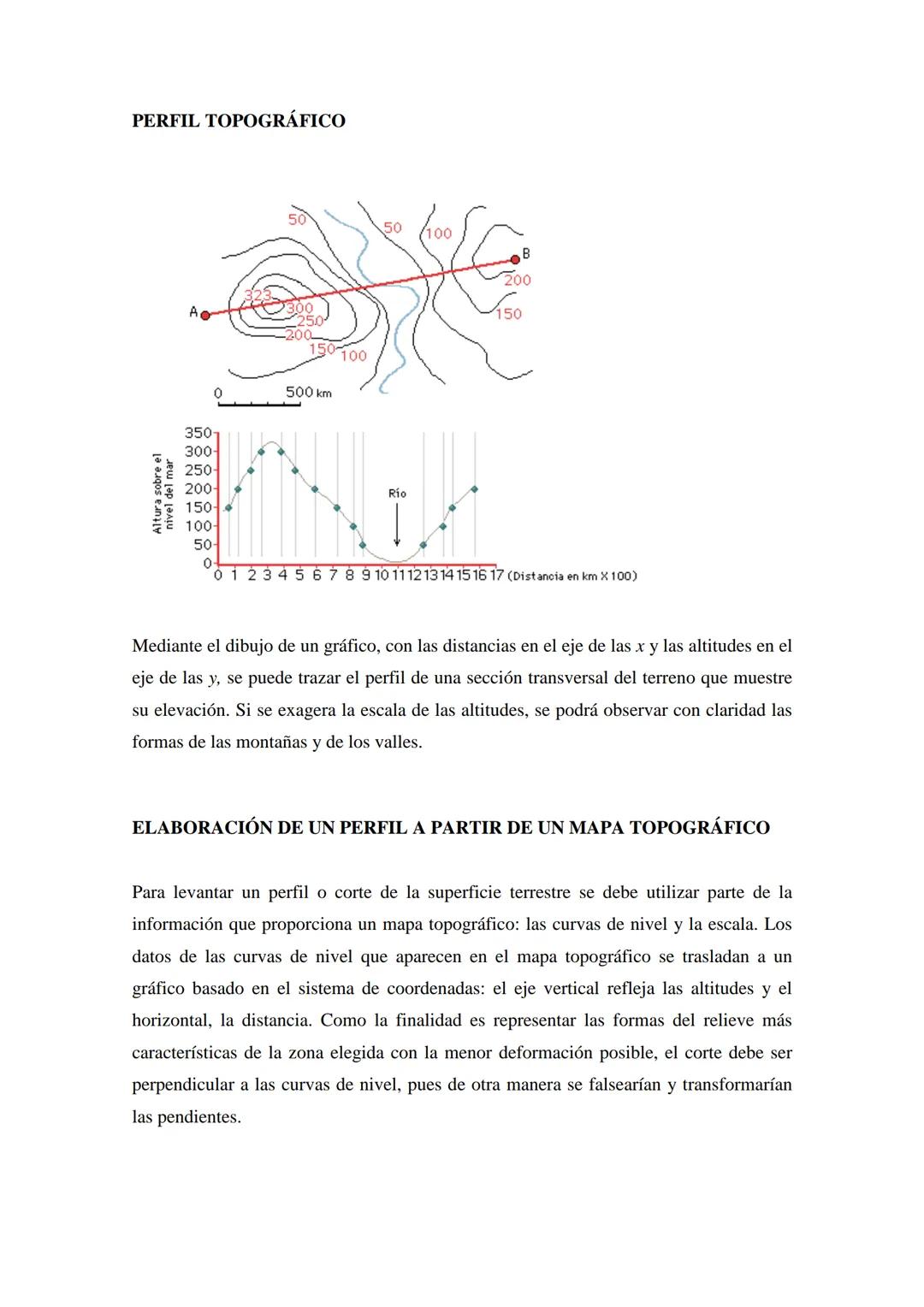

Perfil Topográfico

Un perfil topográfico es como ver una montaña de lado, mostrando cómo sube y baja el terreno entre dos puntos. Es súper útil para entender la forma real del paisaje.

Para crear un perfil, trasladas la información de las curvas de nivel a un gráfico. El eje horizontal $x$ representa la distancia, y el vertical $y$ muestra las altitudes.

La línea de corte debe ser perpendicular a las curvas de nivel para que el perfil sea preciso. Si la haces en diagonal, las pendientes se verán falsas y más suaves de lo que realmente son.

🎯 Consejo práctico: Si exageras un poco la escala vertical, podrás ver mejor las formas de montañas y valles que en el mapa parecen muy planas.

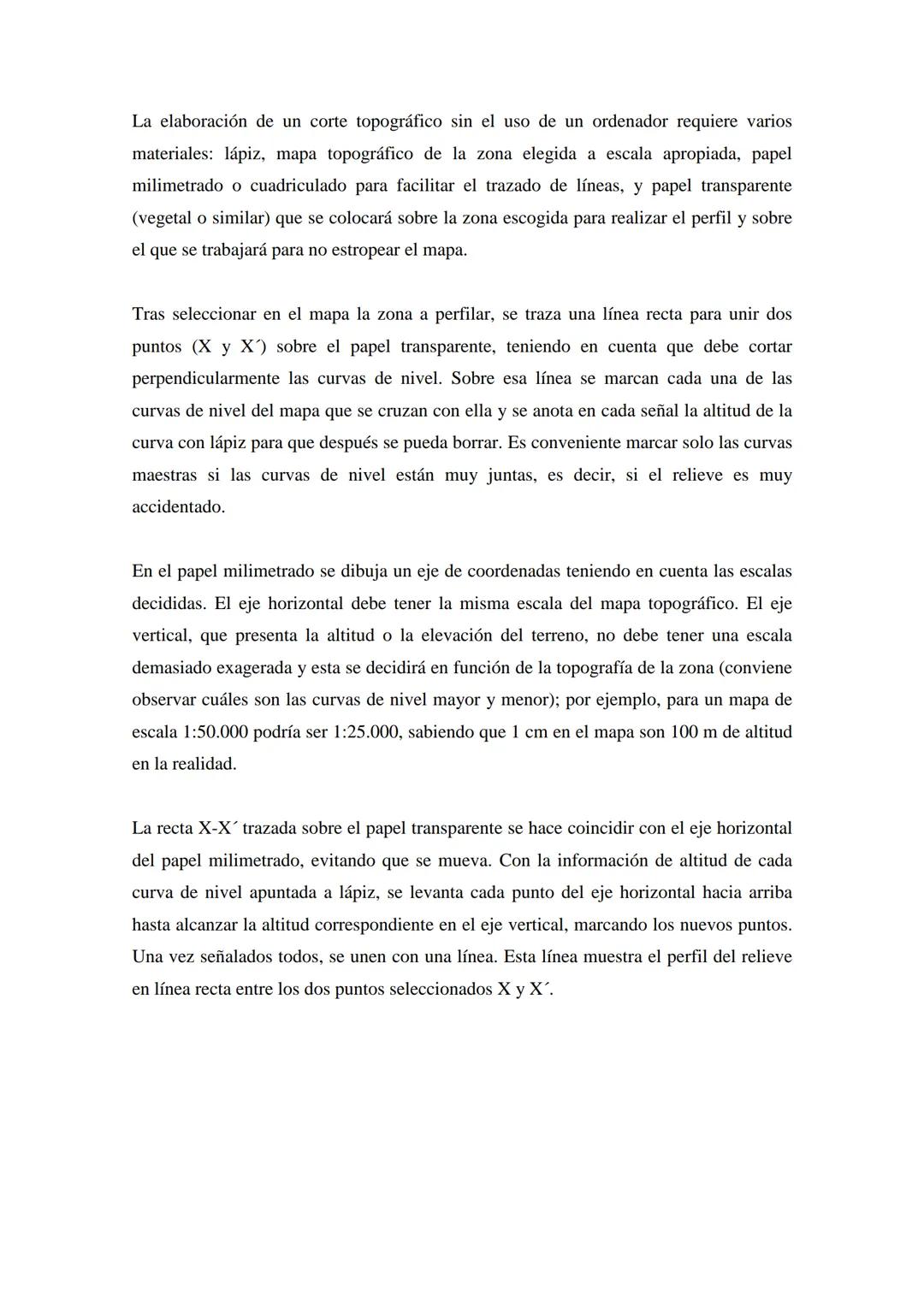

Elaboración del Perfil - Paso a Paso

Para hacer un perfil topográfico sin ordenador necesitas: lápiz, mapa topográfico, papel milimetrado y papel transparente (para no estropear el mapa original).

Primero, coloca el papel transparente sobre el mapa y traza una línea recta entre dos puntos (X y X'). Marca donde esta línea cruza cada curva de nivel y anota su altitud con lápiz.

En el papel milimetrado, dibuja los ejes de coordenadas. El eje horizontal debe tener la misma escala del mapa, pero el vertical puede ser más exagerado (por ejemplo, si el mapa es 1:50.000, usa 1:25.000 para las alturas).

Finalmente, coloca la línea del papel transparente sobre el eje horizontal del milimetrado. Levanta cada punto hacia arriba hasta su altitud correspondiente, márcalo, y une todos los puntos con una línea suave.

✅ Resultado: Tendrás una vista lateral perfecta del terreno entre tus dos puntos elegidos.

Proceso Visual del Perfil

El proceso se resume en pasos visuales muy claros: del mapa topográfico con curvas de nivel pasas a marcar esas curvas en una tira de papel, luego las trasladas a un sistema de coordenadas.

Cada curva de nivel que cruza tu línea se convierte en un punto en el gráfico. La magia ocurre cuando unes todos esos puntos y ves aparecer la silueta real del terreno.

La exageración vertical es clave para que el perfil sea útil. Sin ella, muchos relieves se verían como líneas casi planas y no podrías apreciar las formas reales del paisaje.

🔍 Detalle importante: Si el relieve es muy accidentado, usa solo las curvas maestras para no saturar tu gráfico con demasiada información.
