Conceptos de Paralelismo, Perpendicularidad y Distancia

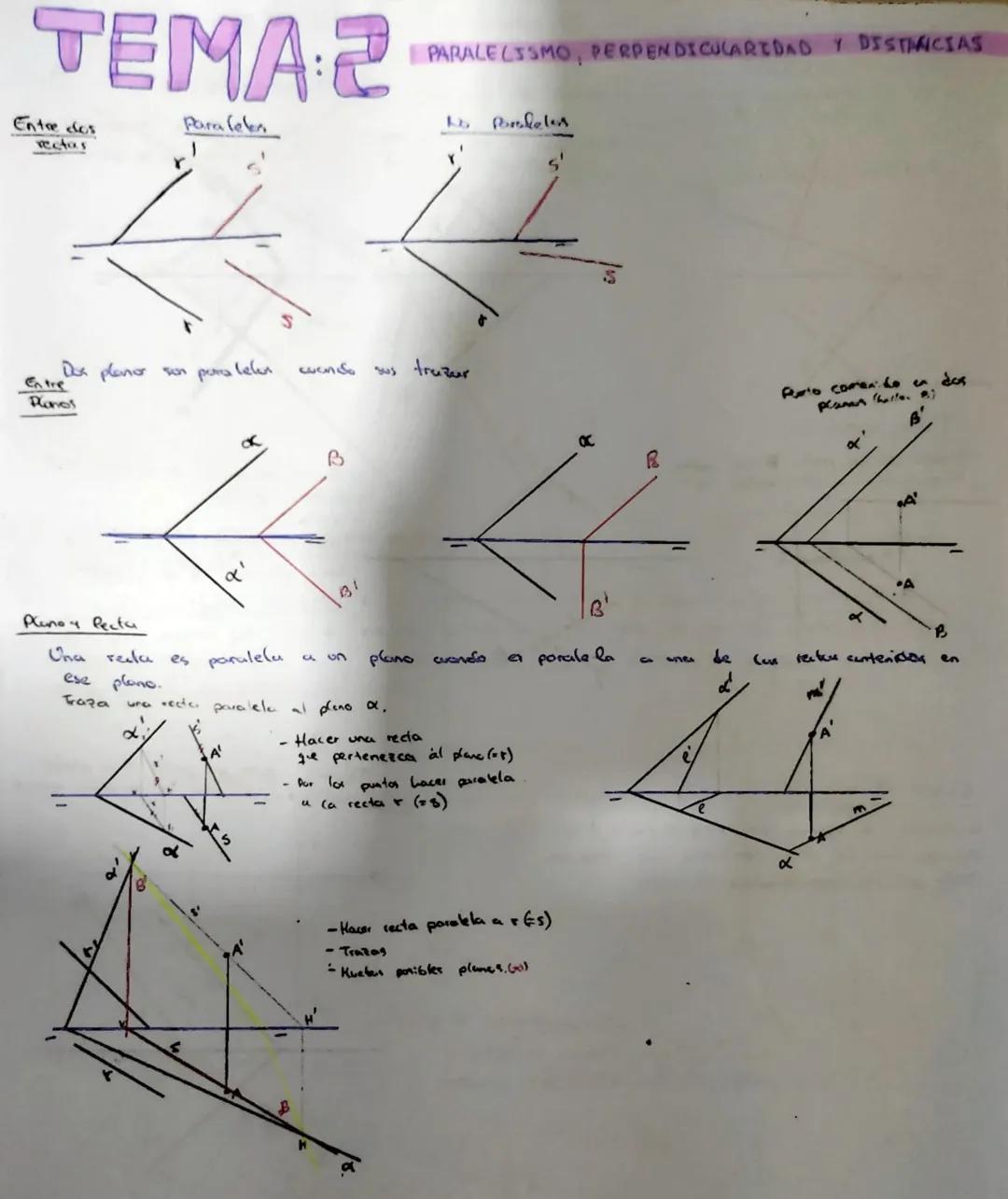

Paralelismo en el Sistema Diédrico

¿Sabías que las relaciones paralelas siguen patrones específicos que puedes dominar fácilmente? En el sistema diédrico, el paralelismo se mantiene entre las proyecciones cuando existe en el espacio real.

Dos rectas son paralelas cuando sus proyecciones horizontales y verticales también lo son. Esto significa que si ves dos líneas paralelas en una vista, también deben serlo en la otra vista para ser realmente paralelas en el espacio.

Para planos paralelos, sus trazas deben ser paralelas entre sí. Cuando un plano es paralelo a otro, nunca se intersectan, manteniendo una distancia constante. Una recta es paralela a un plano cuando es paralela a alguna recta contenida en ese plano.

💡 Truco clave: Para trazar una recta paralela a un plano, primero dibuja una recta cualquiera en el plano, después haz tu nueva recta paralela a esa.

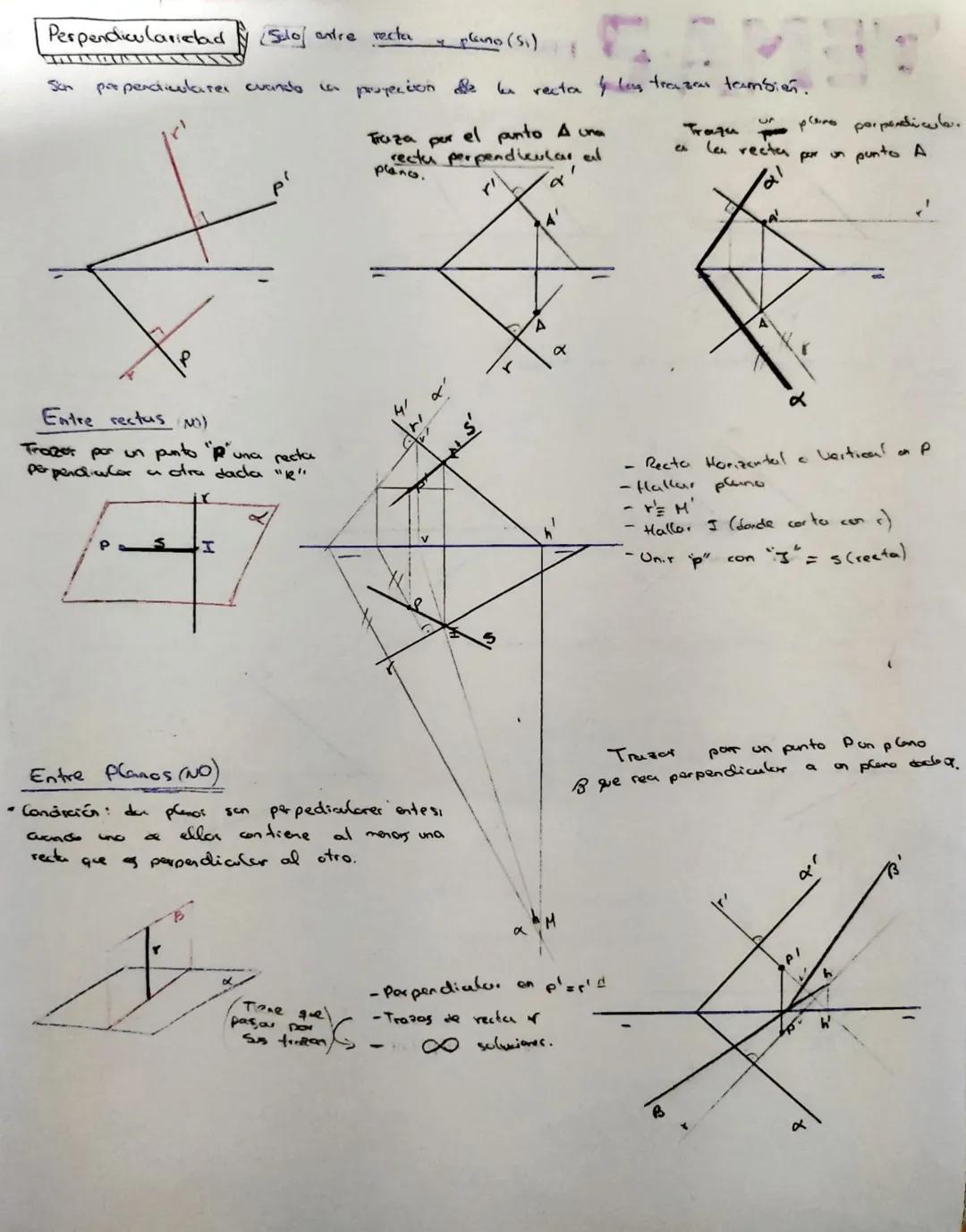

Perpendicularidad: La Base de las Mediciones

La perpendicularidad es tu herramienta más potente para resolver problemas de distancias y ángulos rectos. Dominar estos conceptos te dará confianza en cualquier ejercicio técnico.

Recta perpendicular a plano: Una recta es perpendicular a un plano cuando lo es a todas las rectas de ese plano. En las proyecciones, debe ser perpendicular a ambas trazas del plano. Para trazarla, simplemente haz perpendiculares a las dos trazas del plano.

Planos perpendiculares: Dos planos son perpendiculares cuando uno contiene al menos una recta perpendicular al otro. Es más sencillo de lo que parece: si puedes trazar una perpendicular de un plano al otro, ya tienes la condición cumplida.

Entre rectas: Para trazar una perpendicular a una recta dada, usa rectas horizontales o verticales como auxiliares. Esto simplifica enormemente el proceso.

💡 Consejo práctico: Siempre verifica la perpendicularidad en ambas proyecciones. Si solo es perpendicular en una vista, no lo es en el espacio real.

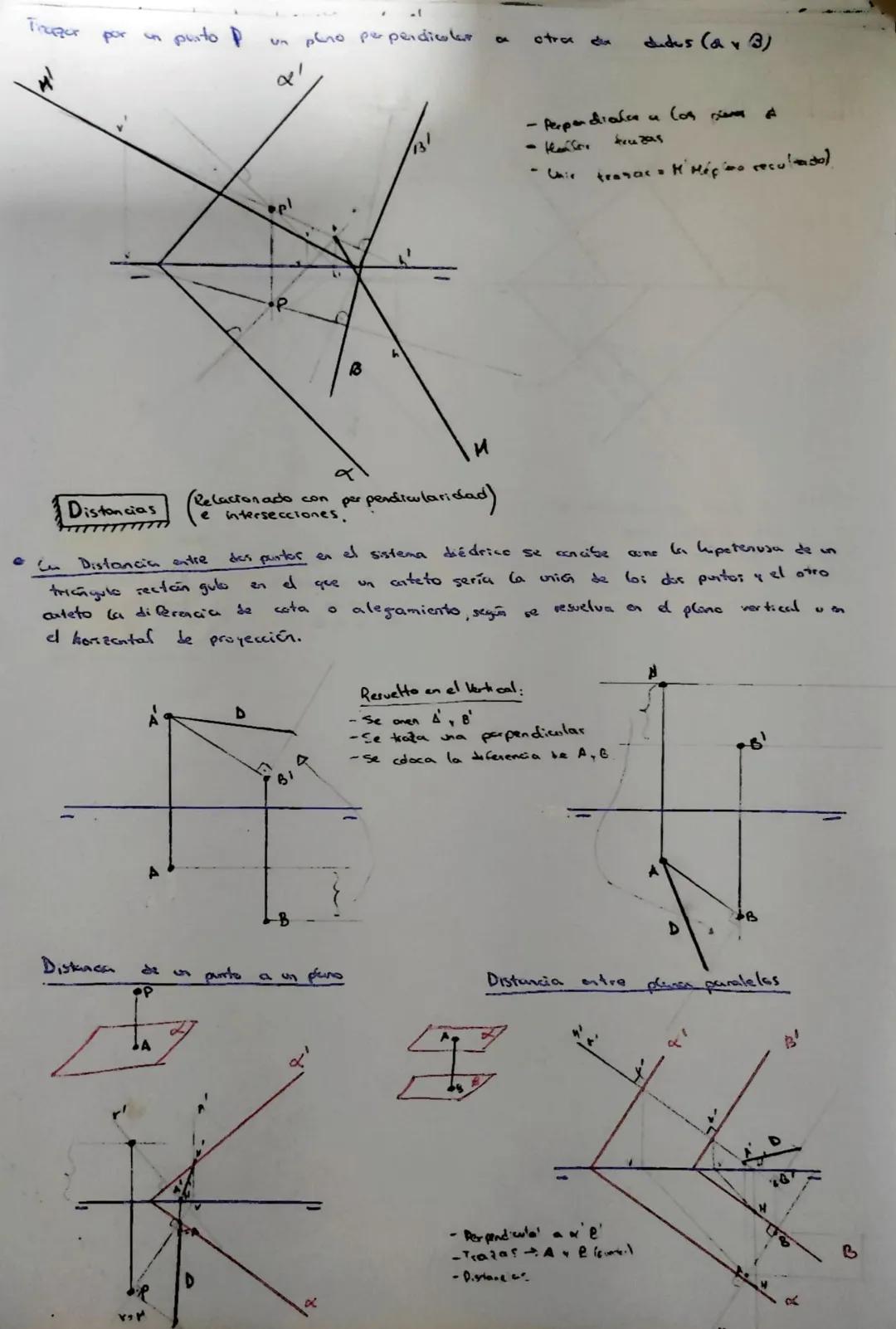

Cálculo de Distancias

Las distancias en el sistema diédrico se resuelven creando triángulos rectángulos donde puedas aplicar el teorema de Pitágoras. Es un método sistemático que siempre funciona.

Distancia entre dos puntos: Se calcula como la hipotenusa de un triángulo rectángulo. Un cateto es la distancia entre las proyecciones, y el otro cateto es la diferencia de cotas (alturas). Puedes resolverlo en cualquier plano de proyección.

Distancia de punto a plano: Traza una perpendicular desde el punto al plano y mide esa distancia. La perpendicular te dará el camino más corto, que es lo que buscas.

Distancias entre elementos paralelos: Para planos paralelos o rectas paralelas, traza una perpendicular común y mide. El procedimiento es similar al anterior, pero aprovechando que los elementos nunca se cortan.

💡 Método infalible: Siempre usa la perpendicularidad para encontrar distancias. Es el camino más corto entre dos elementos geométricos.

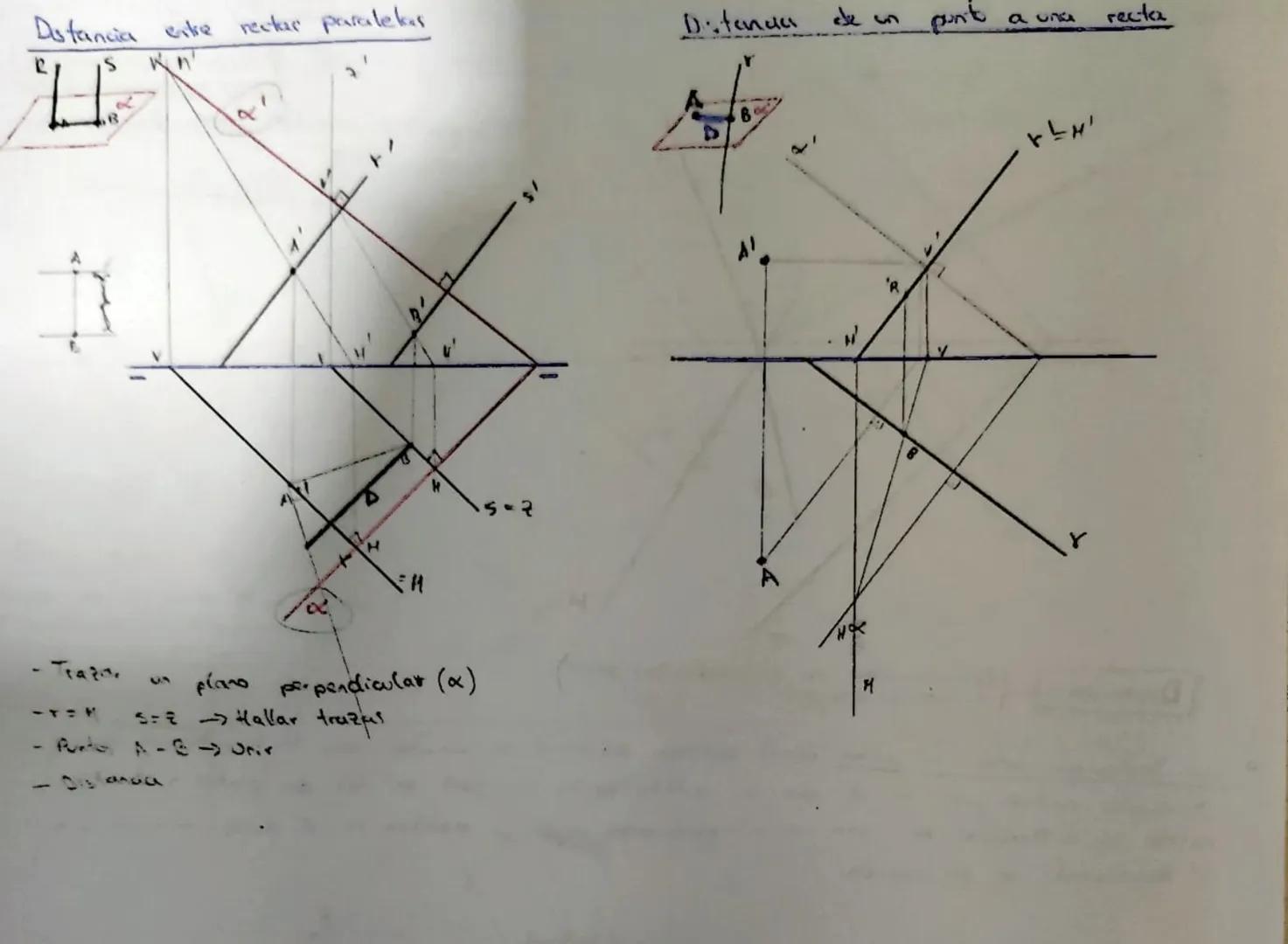

Distancias Especiales y Aplicaciones

Algunos tipos de distancias requieren técnicas específicas, pero una vez las domines, resolverás cualquier problema con confianza.

Distancia entre rectas paralelas: Traza un plano perpendicular a ambas rectas. La distancia entre los puntos donde las rectas cortan este plano es tu respuesta. Es un método elegante que siempre funciona.

Distancia de punto a recta: Desde el punto, traza una perpendicular a la recta. Esta perpendicular te dará la distancia mínima. Recuerda verificar que sea perpendicular en ambas proyecciones.

La clave está en convertir siempre el problema de distancia en un problema de perpendicularidad. Una vez trazas la perpendicular correcta, medir la distancia es directo.

💡 Estrategia ganadora: Identifica primero qué tipo de distancia necesitas, luego aplica el método de la perpendicular correspondiente.

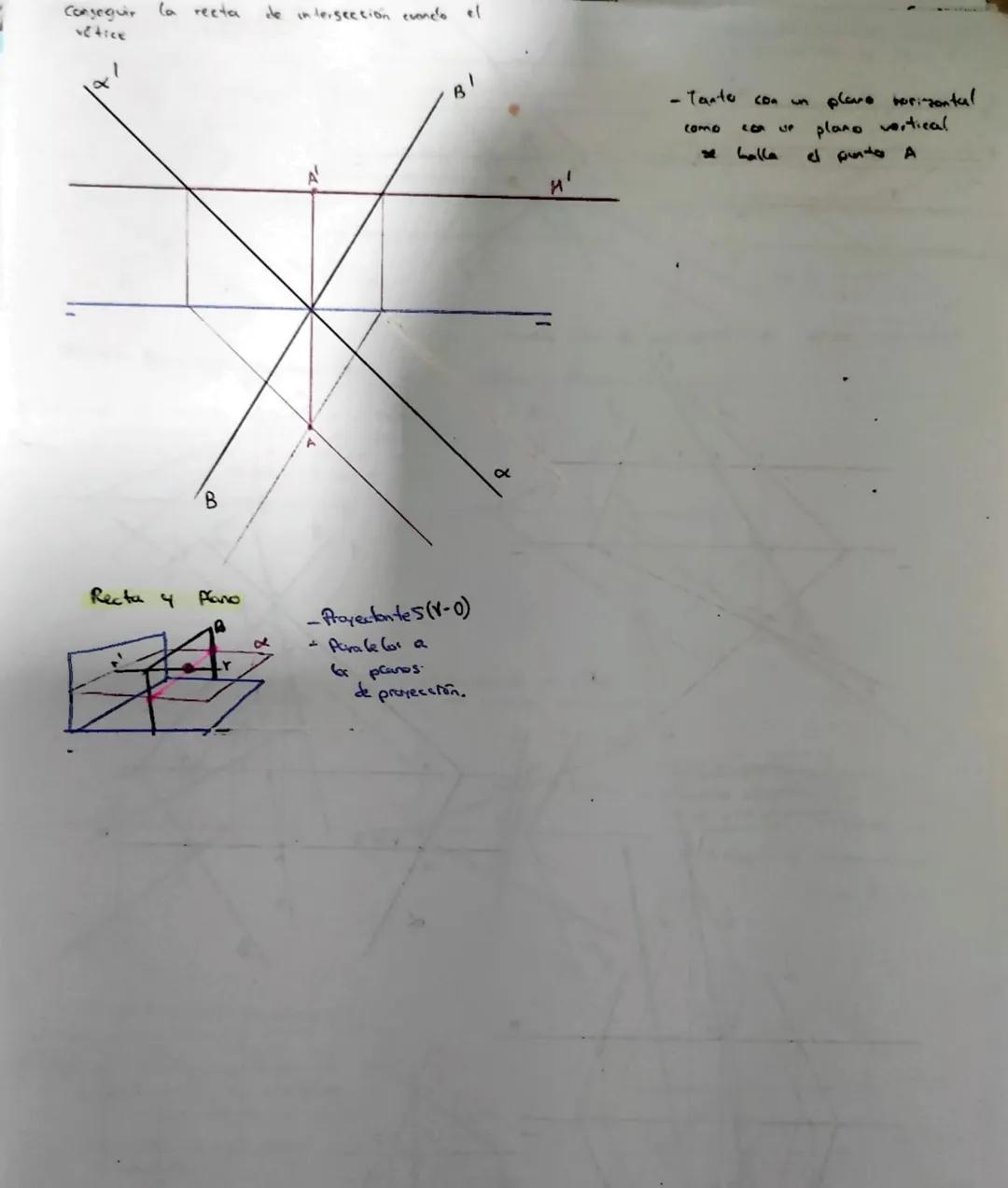

Intersecciones: Recta y Plano

Las intersecciones te permiten encontrar dónde se encuentran elementos geométricos en el espacio. Con rectas y planos, el proceso es sistemático y predecible.

Recta con plano: Para encontrar el punto de intersección, analiza dónde la recta corta las trazas del plano. Si la recta es proyectante (perpendicular a un plano de proyección), el proceso es inmediato.

Cuando trabajas con planos proyectantes, la intersección se ve directamente en una de las vistas. Aprovecha esta simplificación cuando sea posible.

Para casos más generales, usa planos auxiliares que contengan la recta y encuentra dónde estos cortan al plano dado. La intersección de estos cortes te dará tu respuesta.

💡 Tip eficiente: Siempre busca si algún elemento es proyectante. Te ahorrará mucho trabajo en los cálculos.

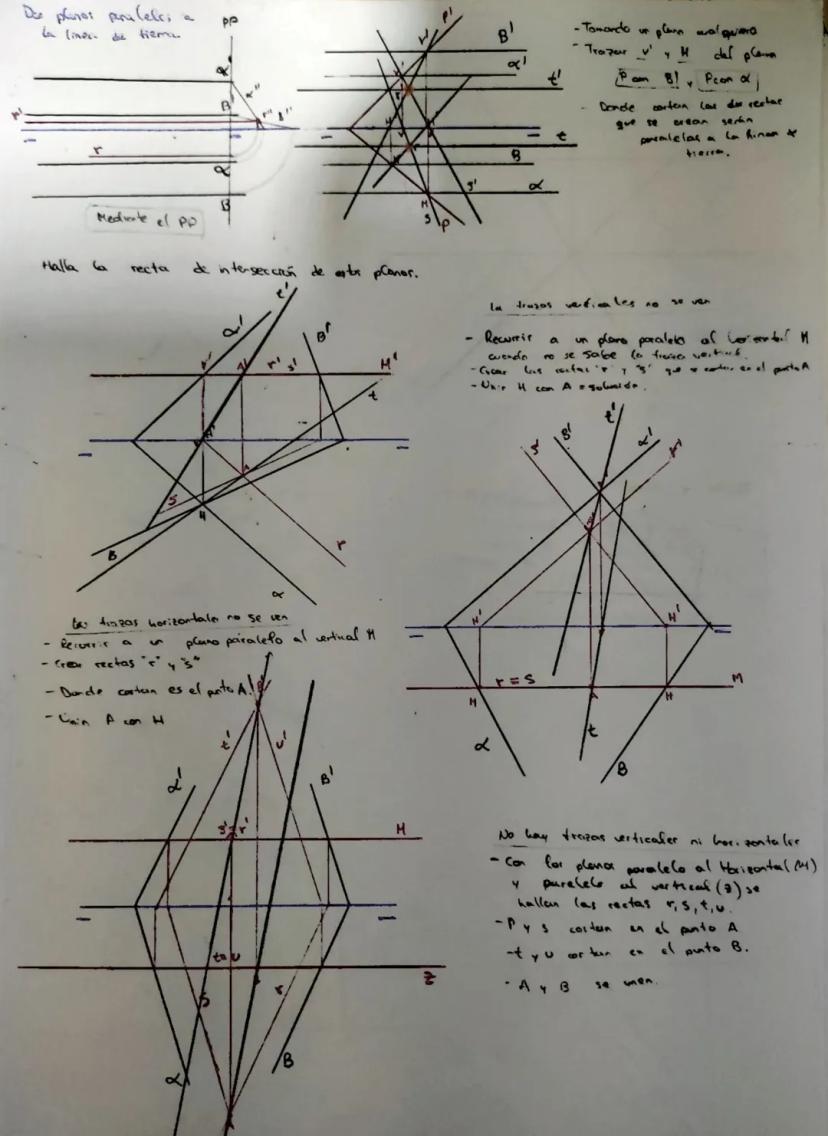

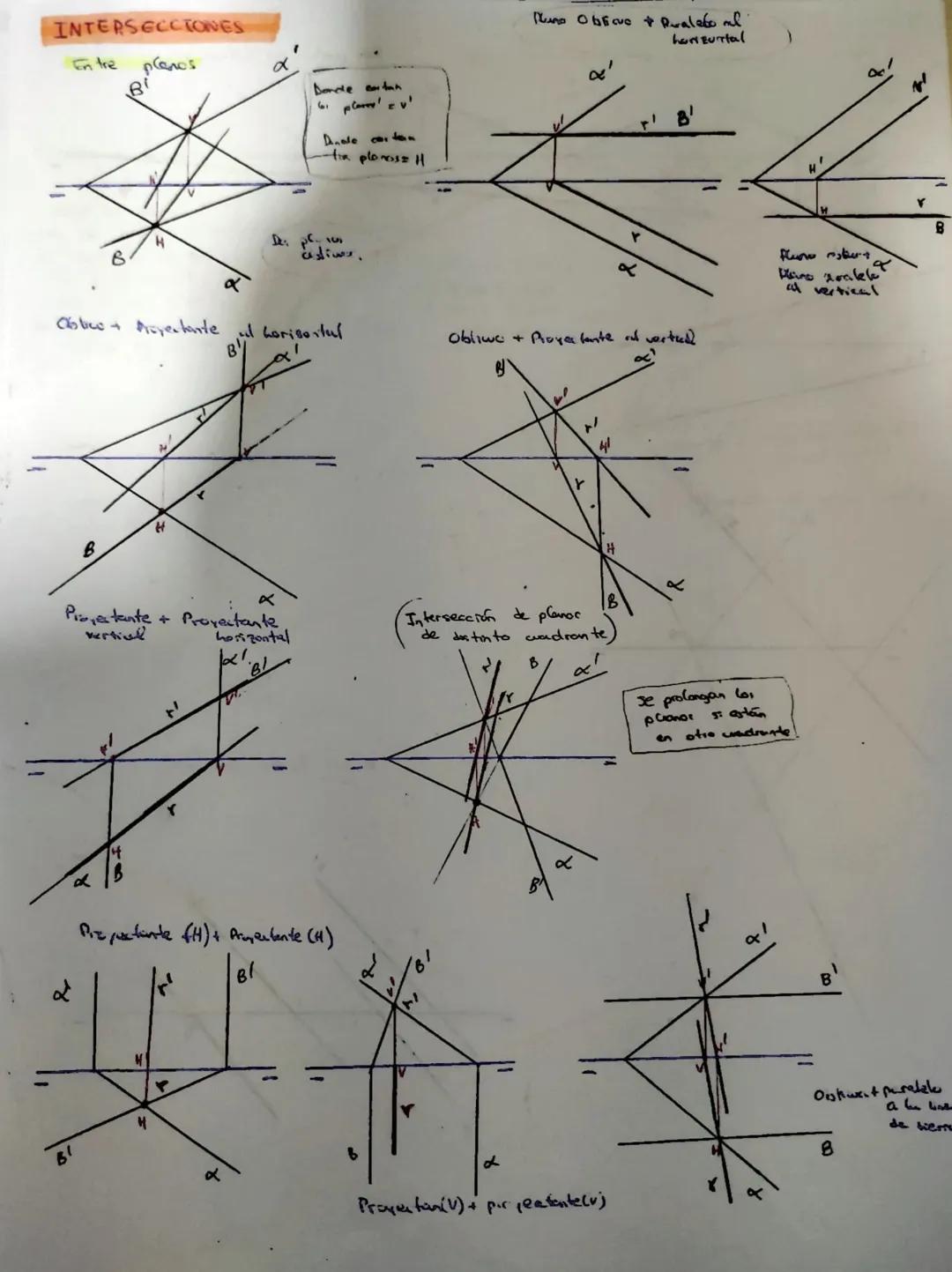

Intersecciones entre Planos

La intersección de planos siempre produce una recta, y encontrarla es cuestión de aplicar el método correcto según el tipo de planos que manejes.

Planos oblicuos: Une los puntos donde se cortan las trazas homólogas (horizontal con horizontal, vertical con vertical). Esta recta de intersección es tu resultado. Es el caso más común y directo.

Planos proyectantes: Cuando un plano es proyectante, la intersección se ve directamente en esa proyección. Usa esta ventaja para simplificar el problema.

Para planos en distintos cuadrantes, prolonga las trazas hasta encontrar los puntos de corte. No te limites al dibujo inicial si las intersecciones quedan fuera.

Casos especiales: Planos paralelos no se intersectan. Planos que se cortan en el infinito requieren análisis de paralelismo entre sus trazas.

💡 Método sistemático: Siempre busca primero los puntos de corte de las trazas. La recta que los une es tu intersección.

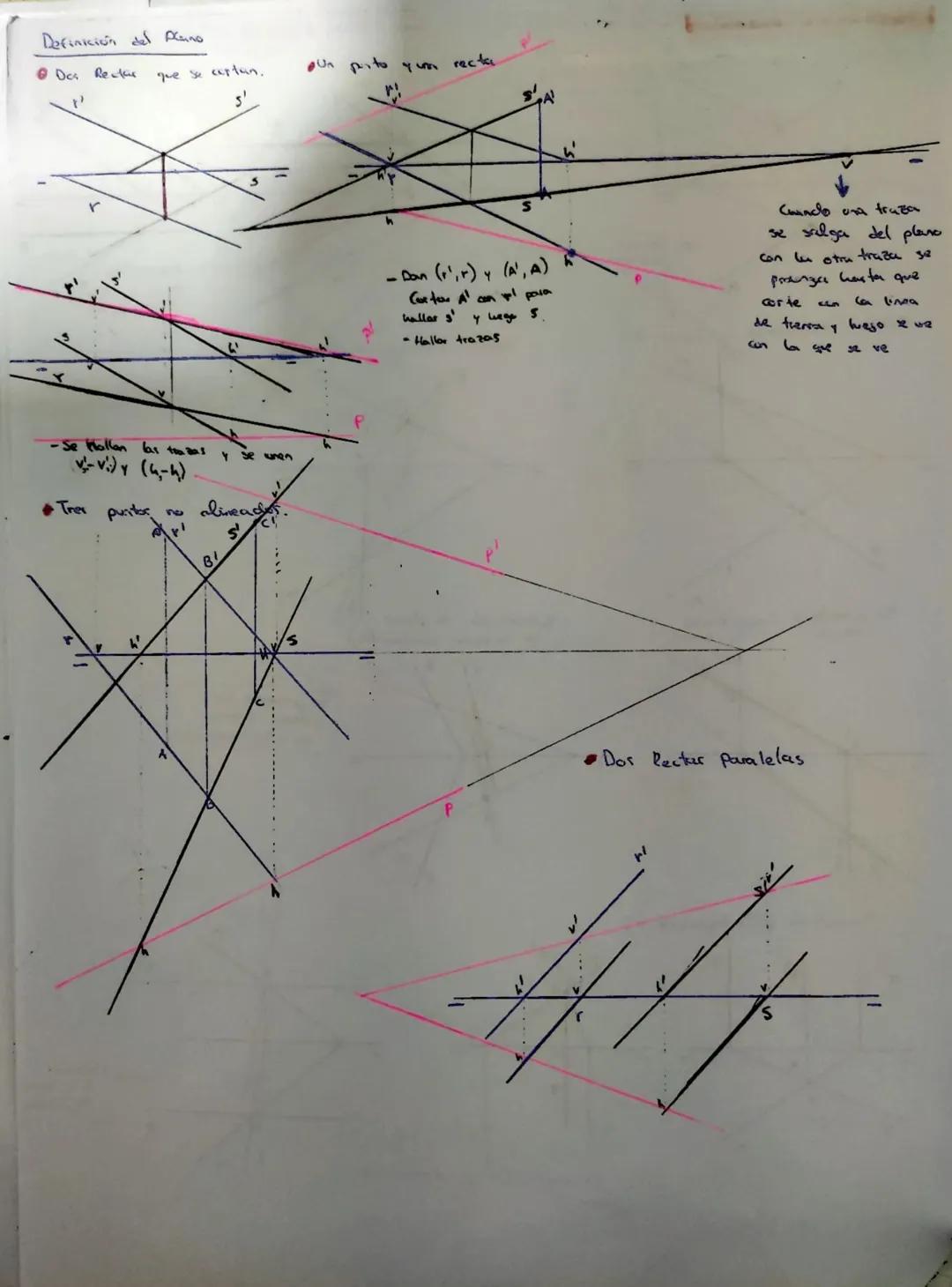

Definición y Construcción de Planos

Un plano queda definido por tres elementos no colineales, y conocer las formas de definirlo te dará versatilidad para resolver cualquier problema.

Dos rectas que se cortan: Halla las trazas de ambas rectas y únelas para formar las trazas del plano. Es el método más directo cuando tienes rectas secantes.

Punto y recta: Desde el punto, traza una recta auxiliar que corte a la recta dada. Ahora tienes dos rectas secantes, y puedes aplicar el método anterior.

Tres puntos no alineados: Une dos puntos para formar una recta, luego usa el tercer punto con esa recta para definir el plano. Es la definición geométrica básica.

Truco profesional: Cuando una traza se sale del papel, prolóngala hasta la línea de tierra y trabaja con la otra traza para completar la definición.

💡 Consejo práctico: Siempre verifica que tus elementos no sean paralelos o colineales. Si lo son, no definen un plano único.

Casos Especiales en Intersecciones

Los casos especiales en intersecciones requieren técnicas adaptadas, pero siguiendo principios sistemáticos puedes resolverlos con confianza.

Planos paralelos a la línea de tierra: Estos planos tienen propiedades especiales que simplifican los cálculos. Una de sus trazas será paralela a la línea de tierra, lo que te da información valiosa.

Para encontrar intersecciones complejas, a veces necesitas usar planos auxiliares o cambios de plano que simplifiquen la geometría. No dudes en introducir elementos auxiliares que clarifiquen el problema.

La recta de intersección siempre debe cumplir las condiciones de pertenencia a ambos planos. Verifica tus resultados comprobando que los puntos encontrados realmente pertenecen a los dos planos.

💡 Estrategia avanzada: Cuando un problema se complica, introduce elementos auxiliares (rectas o planos) que lo simplifiquen.

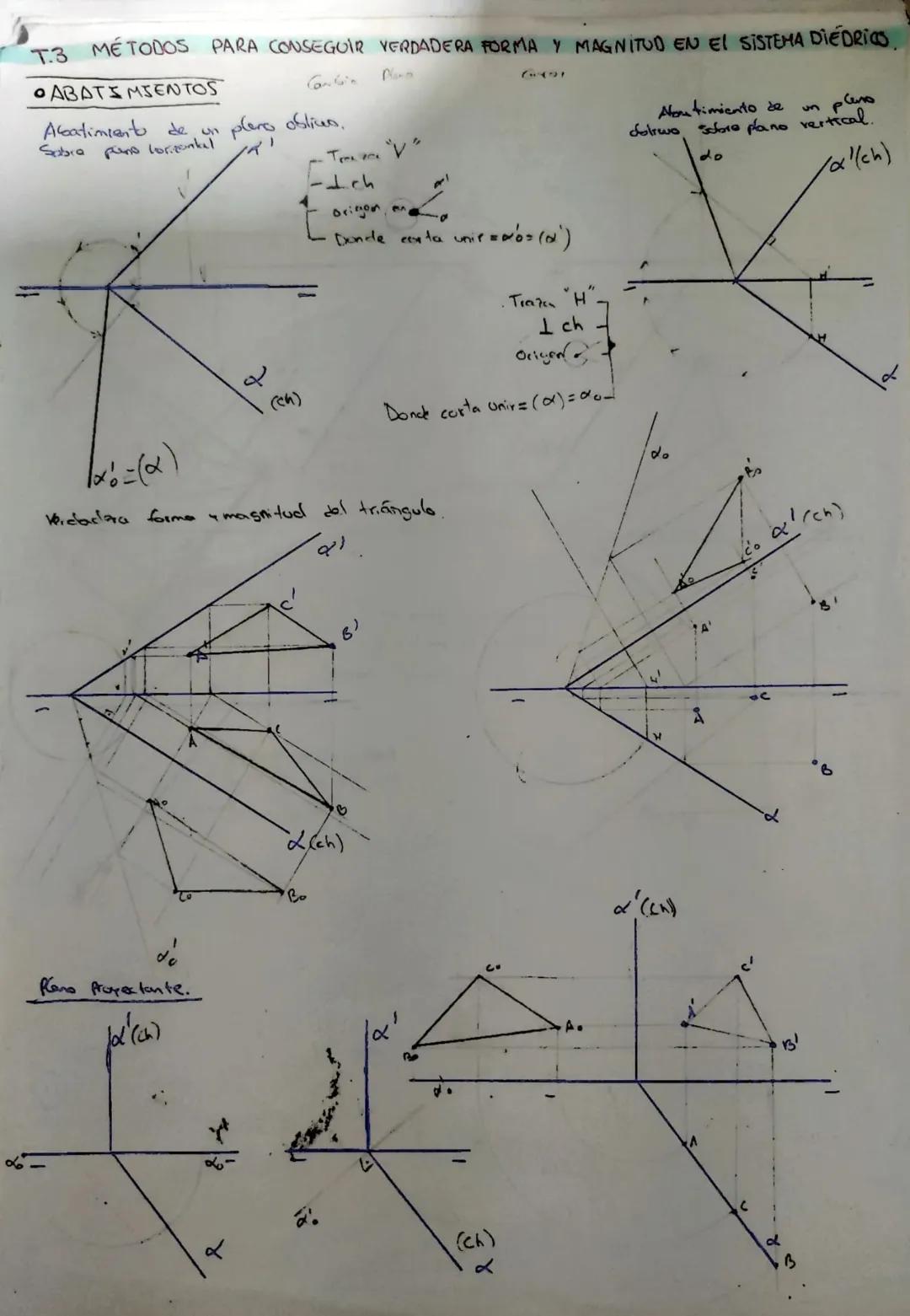

Abatimientos: Verdadera Forma y Magnitud

Los abatimientos te permiten ver la verdadera forma y magnitud de figuras que aparecen deformadas en las proyecciones ortogonales. Es una técnica potente para mediciones precisas.

Abatimiento sobre plano horizontal: Gira el plano oblicuo hasta que coincida con el horizontal. El eje de giro es la traza horizontal, y los puntos se mueven en arcos perpendiculares a esta traza.

Abatimiento sobre plano vertical: Similar al anterior, pero girando sobre la traza vertical. Cada punto describe un arco cuyo centro está en la traza vertical.

Para planos proyectantes, el abatimiento es más directo porque una de las proyecciones ya muestra la verdadera forma en una dirección. Aprovecha esta ventaja cuando sea posible.

La charnela (eje de giro) es siempre una de las trazas del plano. Los puntos se alejan o acercan a esta charnela según su cota o alejamiento original.

💡 Técnica esencial: El abatimiento te da medidas reales. Úsalo siempre que necesites la verdadera magnitud de distancias o ángulos.

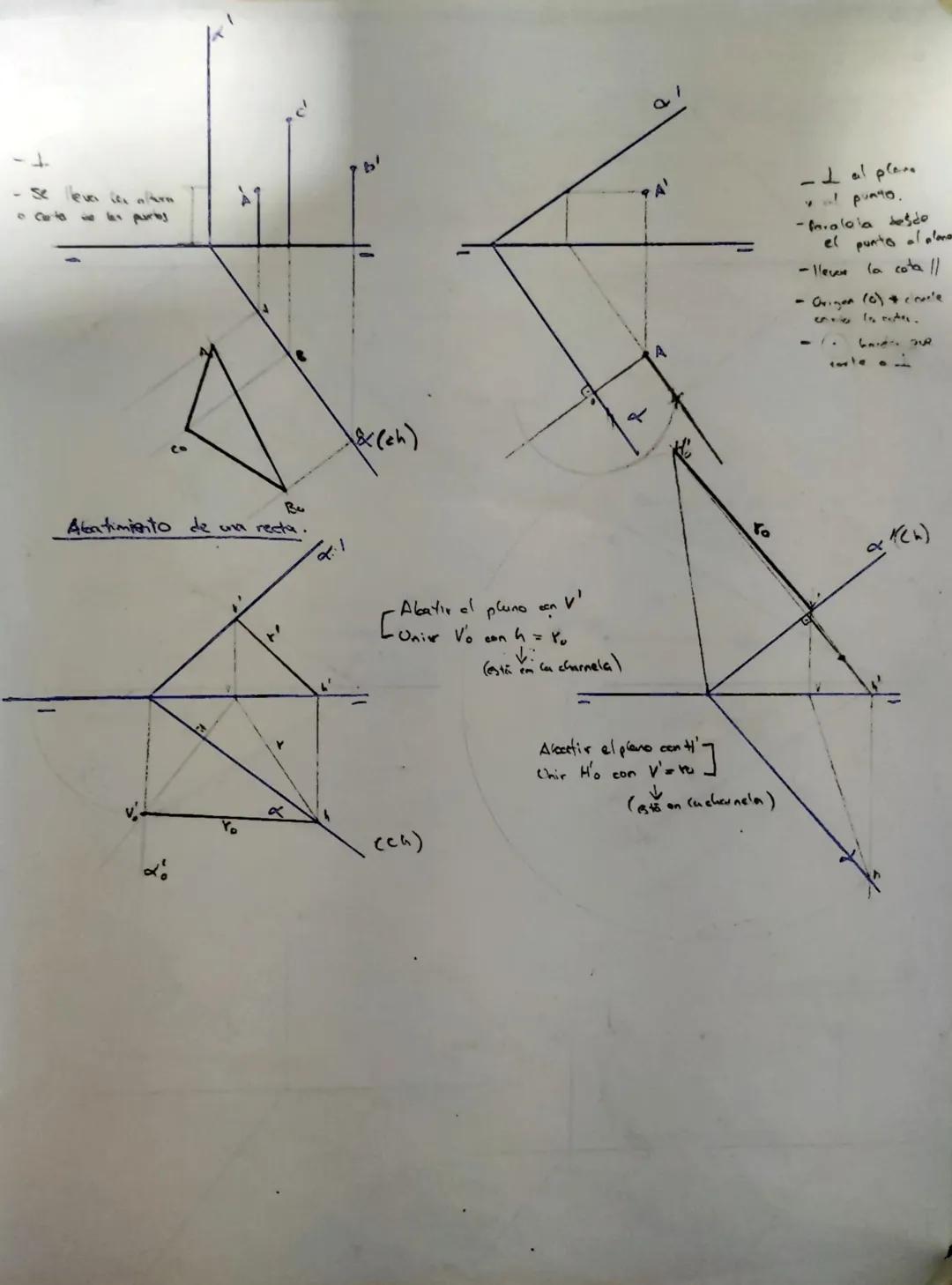

Abatimiento de Rectas y Aplicaciones

El abatimiento de rectas es fundamental cuando necesitas conocer su verdadera longitud o cuando quieres trabajar con su verdadera inclinación en el espacio.

Abatir una recta: Primero abate el plano que la contiene, luego proyecta los extremos de la recta sobre este plano abatido. La distancia entre estos puntos abatidos es la verdadera longitud de la recta.

Proceso sistemático: Lleva cada punto de la recta a su posición abatida conservando su distancia a la charnela. Las cotas se transforman en distancias medibles en el plano abatido.

Para rectas que no están contenidas en un plano conocido, crea un plano auxiliar que las contenga (por ejemplo, un plano proyectante) y luego abate este plano.

Aplicación práctica: Una vez abatida una figura, puedes medir ángulos reales, calcular áreas verdaderas y resolver problemas métricos con precisión total.

💡 Ventaja del abatimiento: Te convierte problemas tridimensionales complejos en problemas planos que puedes resolver con geometría básica.
