¿Te has preguntado alguna vez cómo los arquitectos pueden transformar... Mostrar más
Entendiendo Homología y Afinidad: Conceptos Básicos Explicados

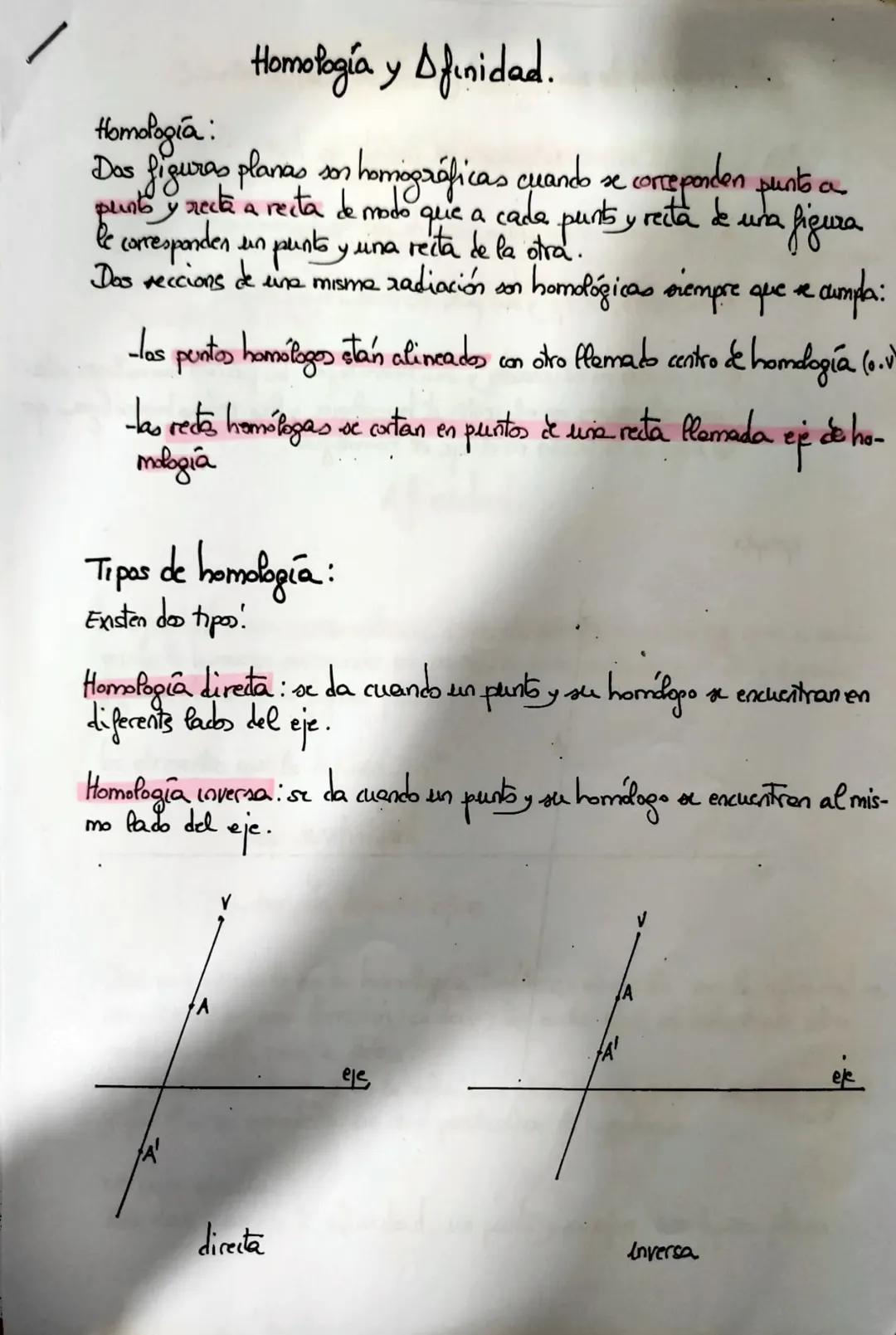

Homología: Conceptos Básicos
La homología es una correspondencia entre dos figuras donde cada punto y recta de una figura tiene su equivalente en la otra. Es como tener dos versiones de la misma imagen que mantienen una relación específica entre ellas.
Para que dos figuras sean homológicas, deben cumplir dos condiciones importantes: los puntos homólogos (equivalentes) están alineados con un punto fijo llamado centro de homología, y las rectas homólogas se cortan en una línea llamada eje de homología.
Existen dos tipos de homología. La homología directa ocurre cuando un punto y su homólogo están en lados opuestos del eje. La homología inversa se da cuando ambos puntos están del mismo lado del eje.
💡 Truco: Imagínate el eje como una "frontera" - si los puntos la cruzan, es directa; si no la cruzan, es inversa.

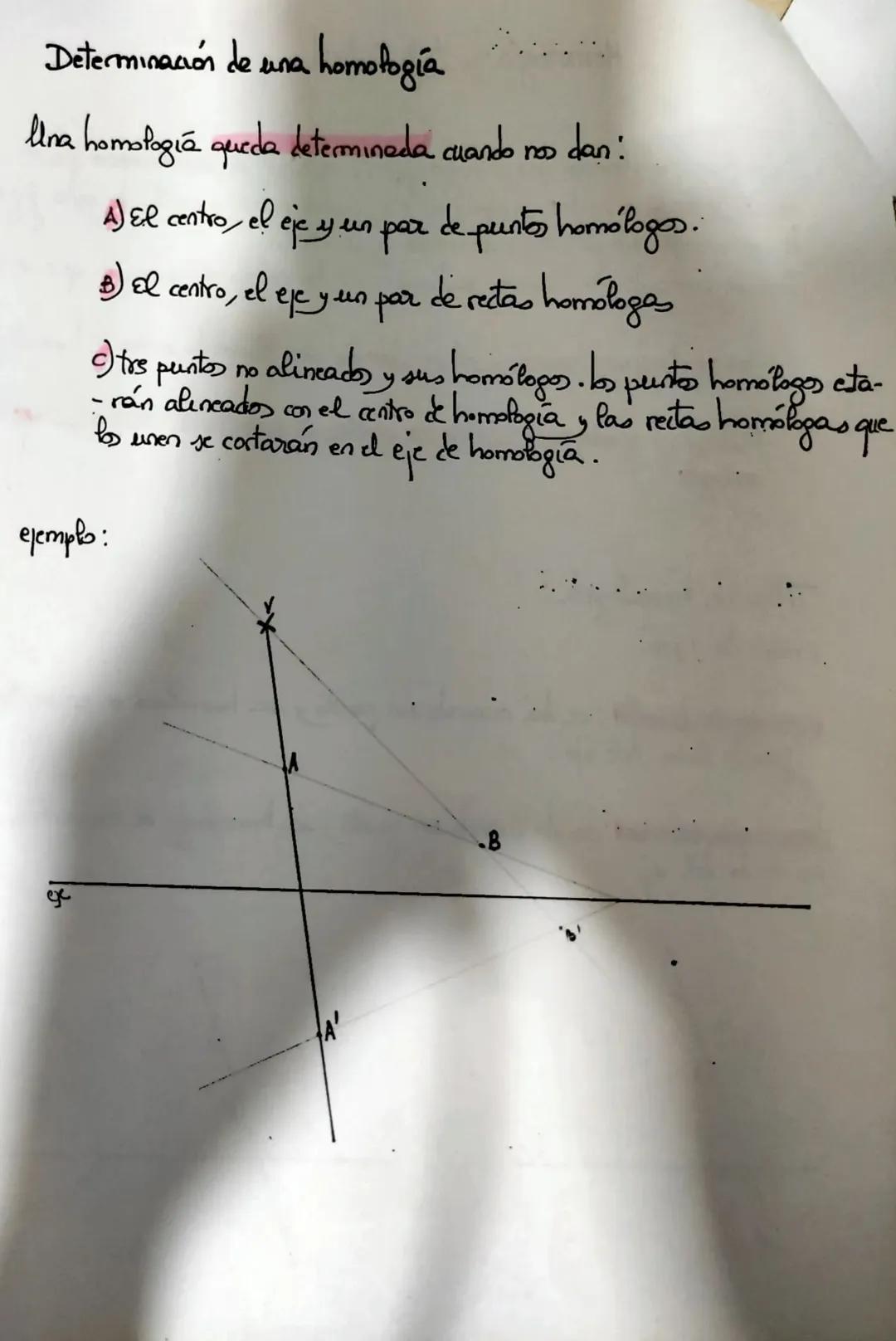

Cómo Determinar una Homología
Una homología queda completamente determinada cuando conoces tres elementos específicos. Puedes definirla con el centro, el eje y un par de puntos homólogos, o bien con el centro, el eje y un par de rectas homólogas.
También es posible determinarla conociendo dos puntos no alineados y sus respectivos homólogos. En este caso, los puntos homólogos estarán alineados con el centro de homología, y las rectas que los unen se cortarán en el eje de homología.
Esta información es fundamental para resolver problemas prácticos donde necesitas construir figuras homólogas paso a paso.
💡 Consejo: Siempre identifica primero estos elementos básicos antes de empezar a dibujar la figura transformada.

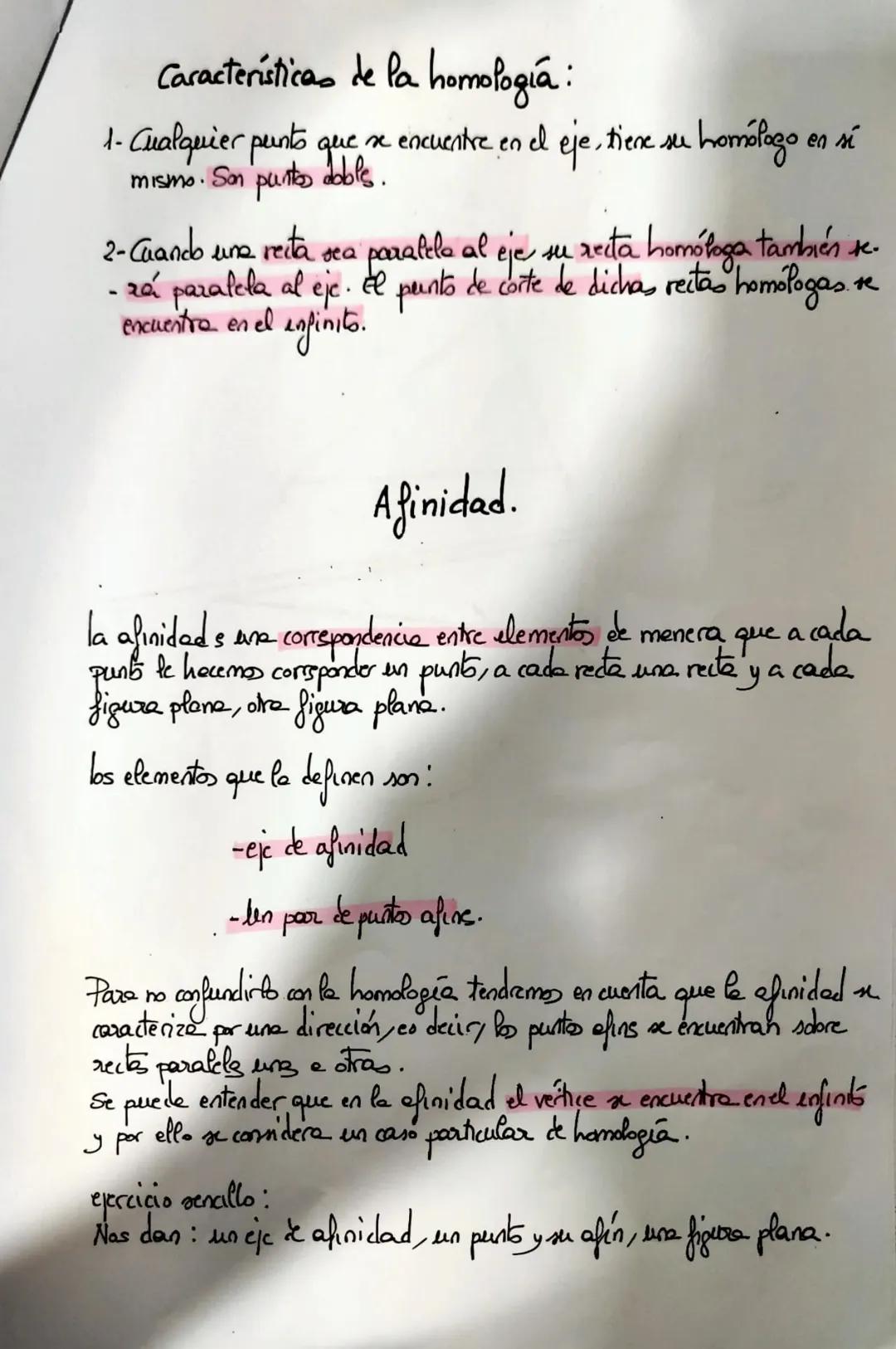

Características de la Homología y Concepto de Afinidad
La homología tiene propiedades muy útiles que debes recordar. Cualquier punto que esté sobre el eje de homología es su propio homólogo - son los llamados puntos dobles. Además, cuando una recta es paralela al eje, su recta homóloga también será paralela al eje.
La afinidad es una correspondencia similar pero con una característica especial: los puntos afines se encuentran sobre rectas paralelas entre sí. Esta transformación se caracteriza por una dirección específica, no por un centro como en la homología.
Puedes entender la afinidad como un caso particular de homología donde el centro se encuentra en el infinito. Los elementos que definen una afinidad son el eje de afinidad y un par de puntos afines.
💡 Diferencia clave: En homología hay un centro; en afinidad hay una dirección (rectas paralelas).

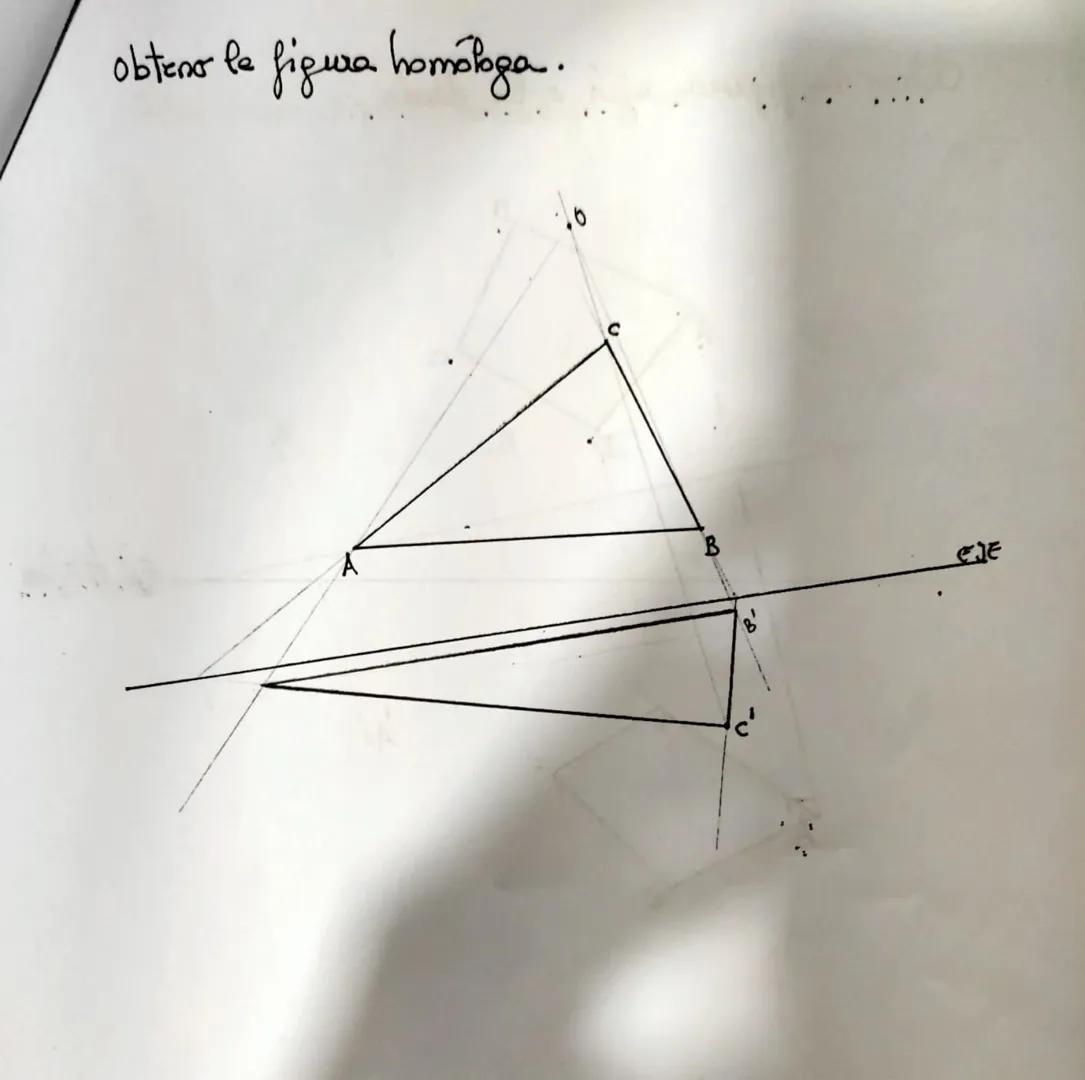

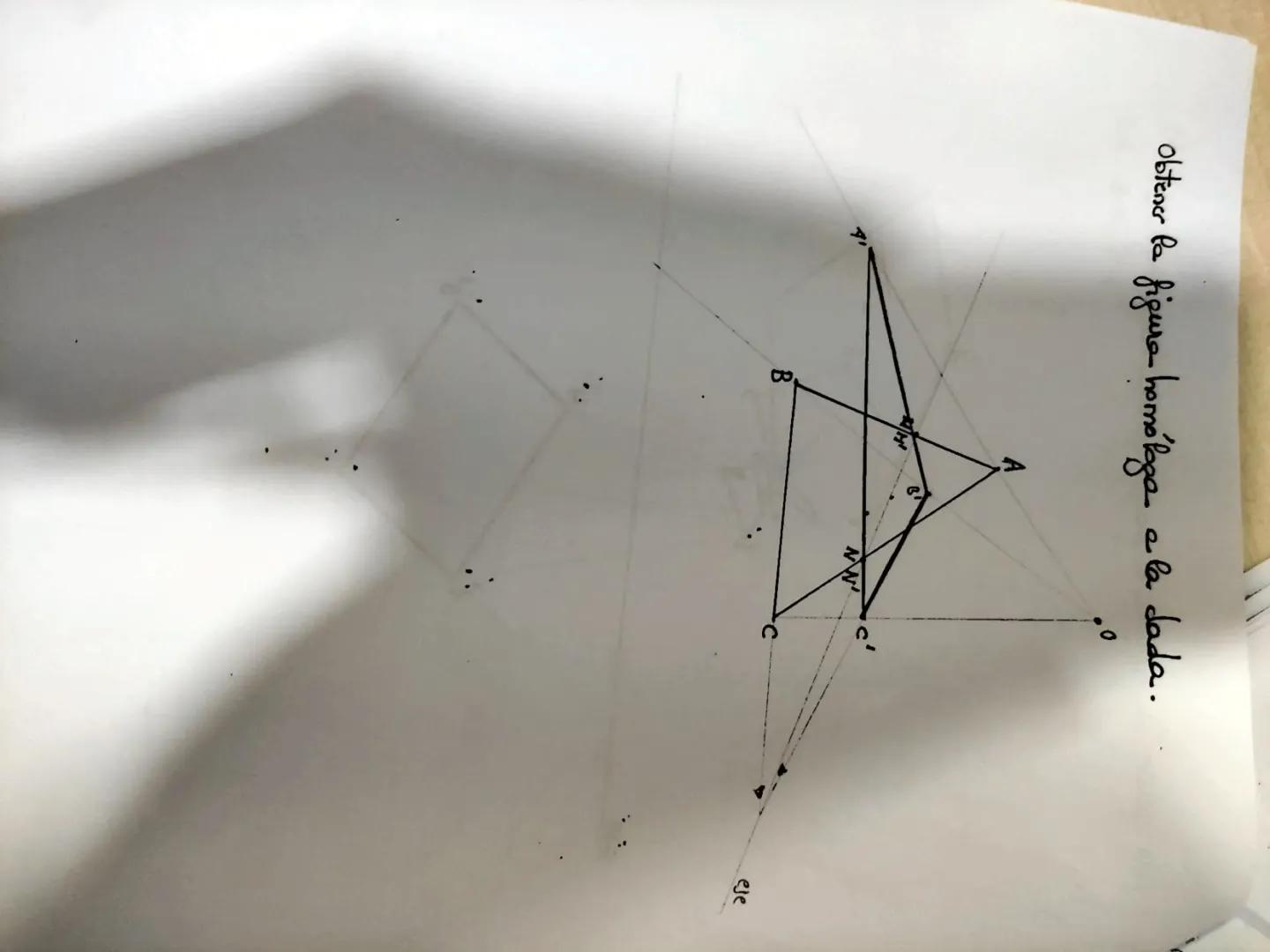

Ejercicio Práctico: Figura Homóloga
En este ejercicio tienes una figura original formada por los puntos A, B, C y necesitas obtener su figura homóloga. El proceso requiere aplicar las reglas de la homología que has aprendido.
Para resolverlo, debes identificar primero el centro y el eje de homología, luego aplicar la correspondencia punto por punto. Cada vértice de la figura original tendrá su equivalente en la figura transformada.
La clave está en mantener las relaciones de alineación con el centro y asegurarte de que las construcciones respeten el tipo de homología (directa o inversa) que estás aplicando.
💡 Método: Trabaja punto por punto, no intentes transformar toda la figura de una vez.

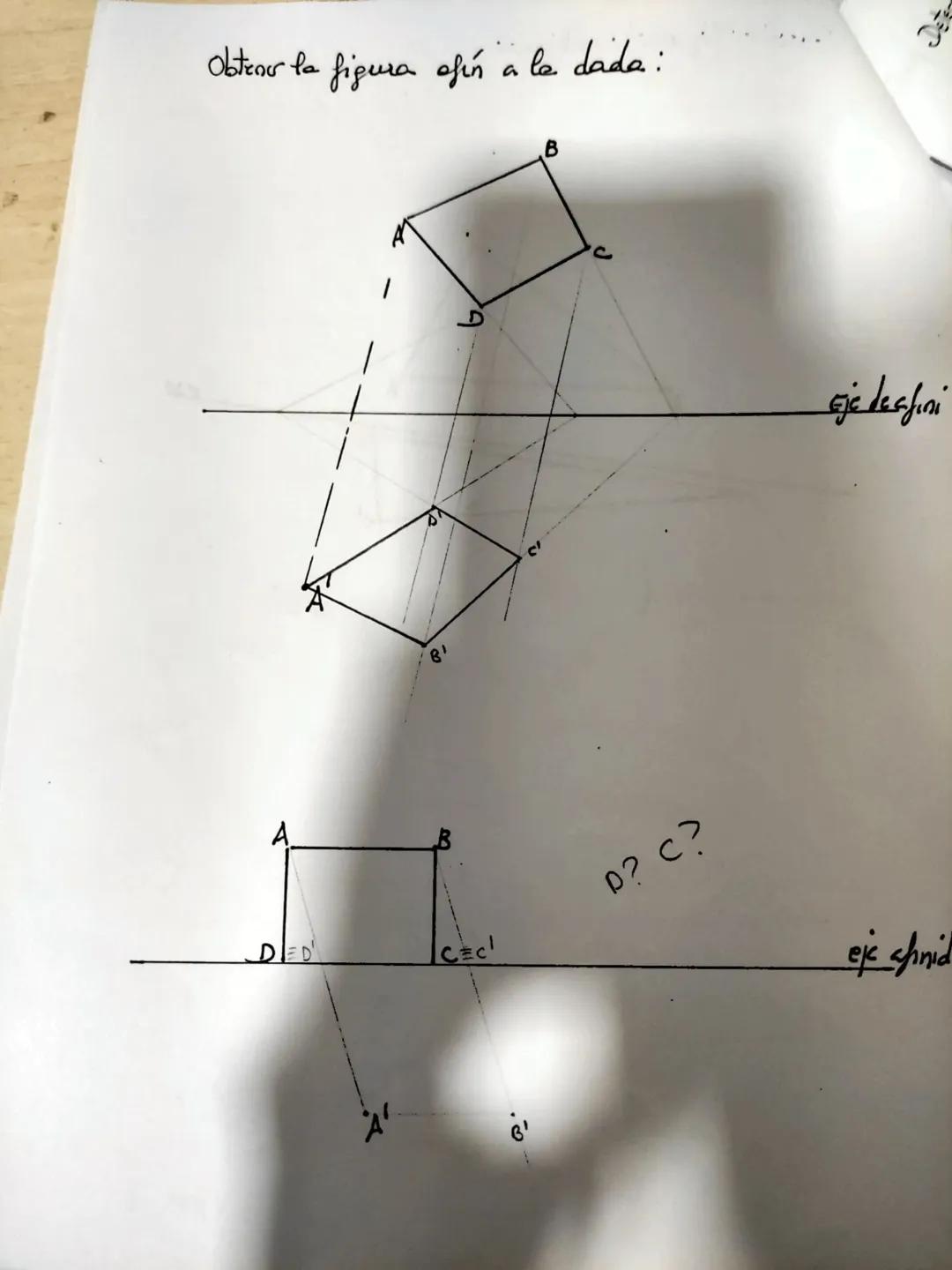

Construcción de Figuras Afines
Aquí practicas la construcción de una figura afín a partir de una figura dada. Observa cómo los puntos A', B', C', D' mantienen la característica fundamental de la afinidad: están conectados con sus puntos originales mediante rectas paralelas.
El eje de afinidad actúa como referencia para la transformación. Los puntos que están sobre este eje permanecen invariables, similar a lo que ocurría con los puntos dobles en la homología.
La construcción es sistemática: identifies la dirección de afinidad (la dirección de las rectas paralelas) y aplicas esta dirección a cada punto de la figura original para obtener su correspondiente afín.
💡 Recuerda: En afinidad, todas las líneas de correspondencia son paralelas entre sí.

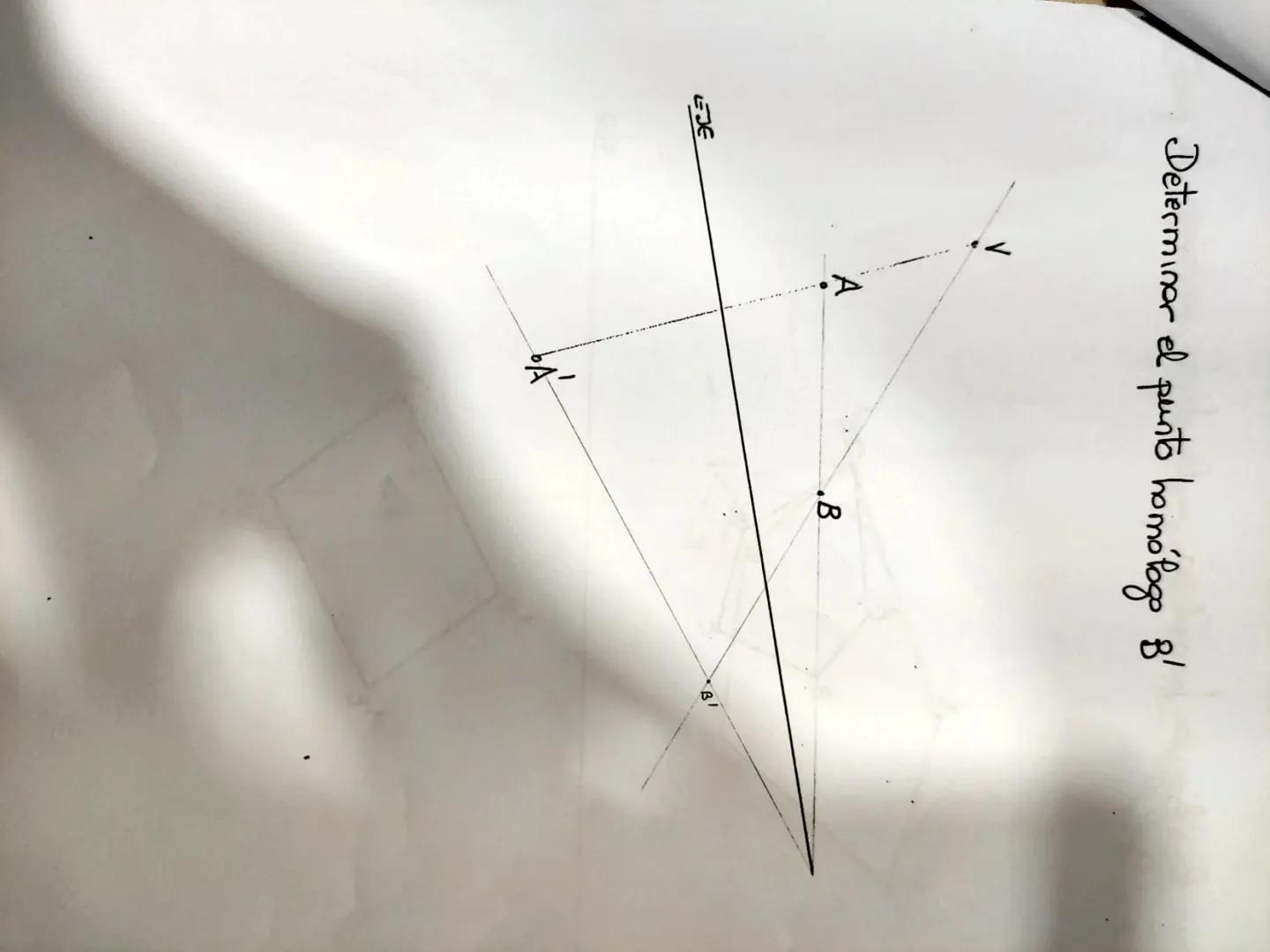

Determinación de Puntos Homólogos
Este ejercicio te muestra cómo determinar el punto homólogo B' cuando conoces el centro V, el eje, y otro par de puntos homólogos (A y A'). Es un problema típico de construcción geométrica.
El proceso es directo: trazas la recta que une el centro V con el punto B, y donde esta recta intersecte con la dirección determinada por la homología conocida, encontrarás B'. La clave está en mantener la consistencia con el patrón establecido.
Esta habilidad es fundamental porque te permite completar transformaciones cuando tienes información parcial, algo muy común en problemas reales de dibujo técnico.
💡 Paso clave: La recta V-B siempre te dará la dirección para encontrar B'.

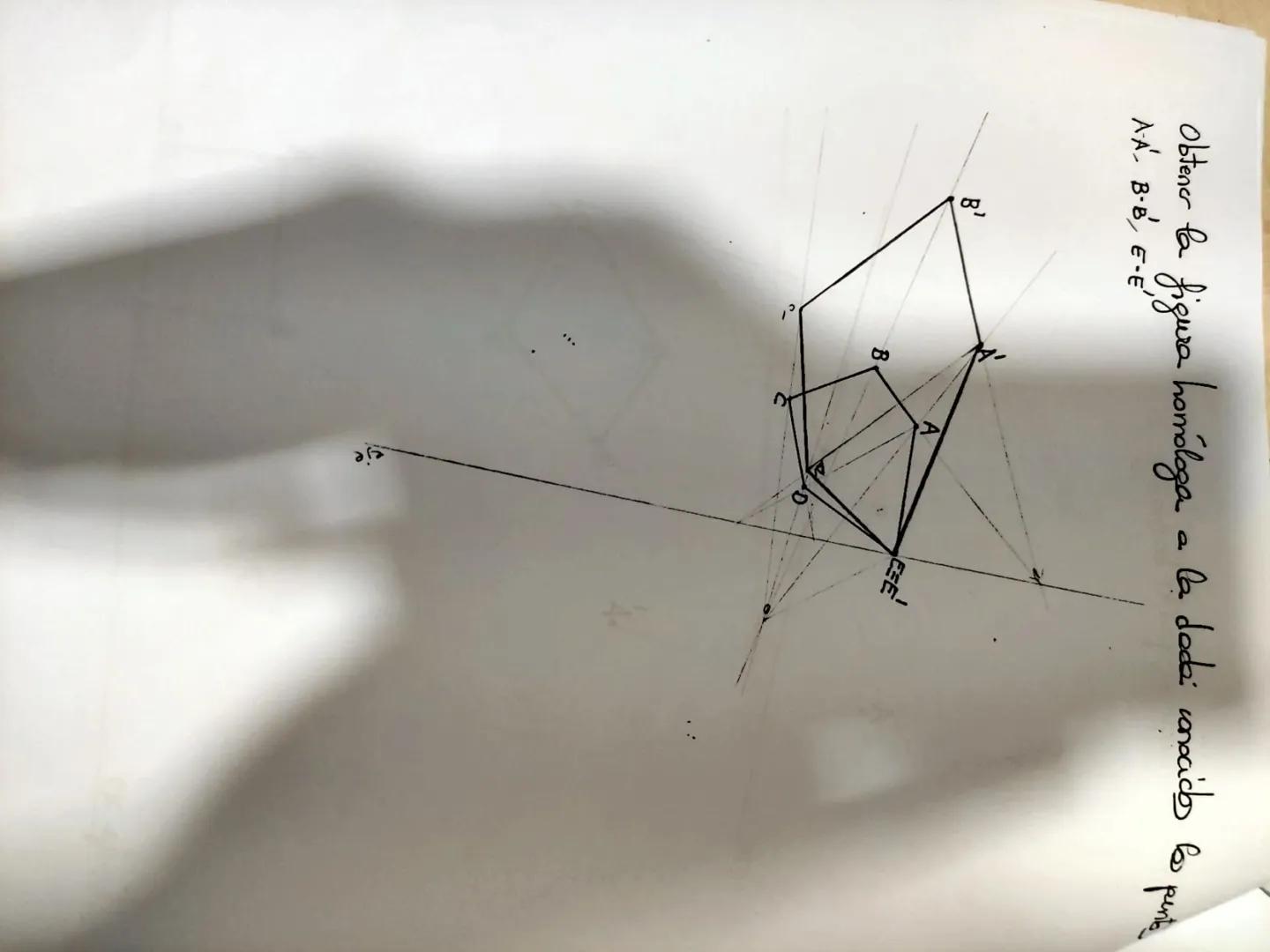

Construcción con Múltiples Puntos Conocidos
En este ejercicio más complejo, tienes varios pares de puntos homólogos conocidos y necesitas obtener la figura homóloga completa. Esta situación te da más información para trabajar con precisión.
Con múltiples puntos conocidos, puedes verificar la consistencia de tu construcción. Todos los pares de puntos homólogos deben estar alineados con el mismo centro, y todas las rectas homólogas deben intersectar en el mismo eje.
Este tipo de ejercicio te prepara para situaciones reales donde tienes información abundante y necesitas organizarla de manera efectiva para resolver el problema.
💡 Ventaja: Con más puntos conocidos, puedes verificar si tu construcción es correcta.

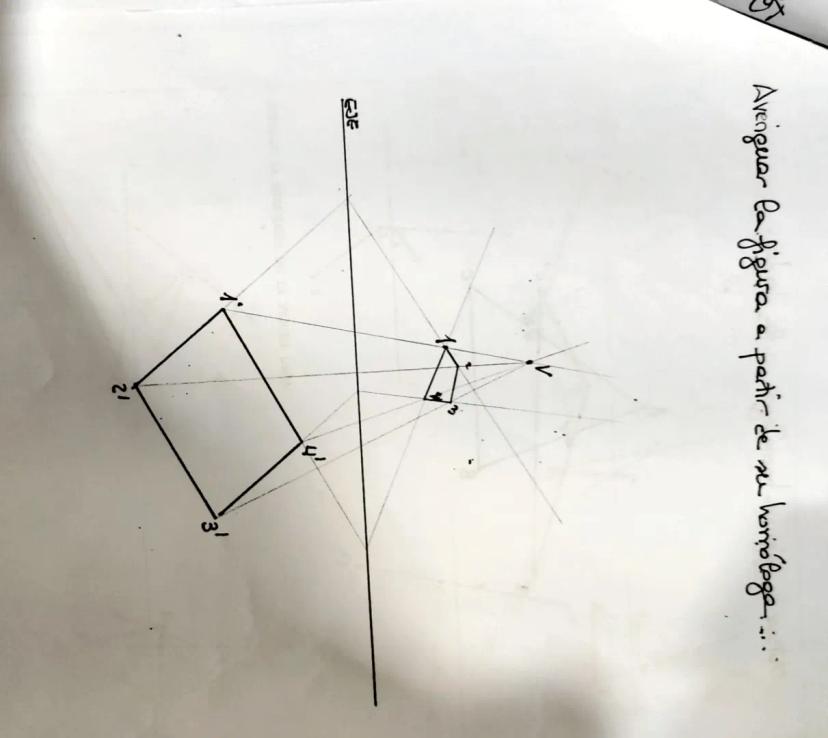

Proceso Inverso: De Homóloga a Original
Aquí aprendes el proceso inverso: obtener la figura original a partir de su homóloga. Este ejercicio desarrolla tu comprensión bidireccional de las transformaciones geométricas.
El principio es el mismo pero aplicado en dirección contraria. Si conoces el centro y el eje de la homología original, puedes "deshacer" la transformación aplicando el mismo proceso pero en sentido inverso.
Esta habilidad es muy valiosa porque en muchas aplicaciones prácticas recibes el resultado final y necesitas reconstruir el proceso o la figura original.
💡 Concepto: Las transformaciones homológicas son reversibles - puedes ir y volver.

Aplicación Práctica Completa
Este ejercicio integra todos los conceptos aprendidos. Tienes una figura con varios puntos (A, B, C) y algunos de sus homólogos ya determinados (A', C'), y necesitas completar la transformación homológica total.
El proceso requiere que identifiques el patrón de la homología a partir de la información parcial disponible, determines el centro y el eje, y luego apliques esta información para completar todos los puntos faltantes.
Es el tipo de ejercicio que encontrarás en exámenes porque demuestra tu dominio completo del tema, desde la identificación de elementos hasta la construcción final.
💡 Estrategia de examen: Siempre empieza identificando qué información tienes y qué necesitas encontrar.

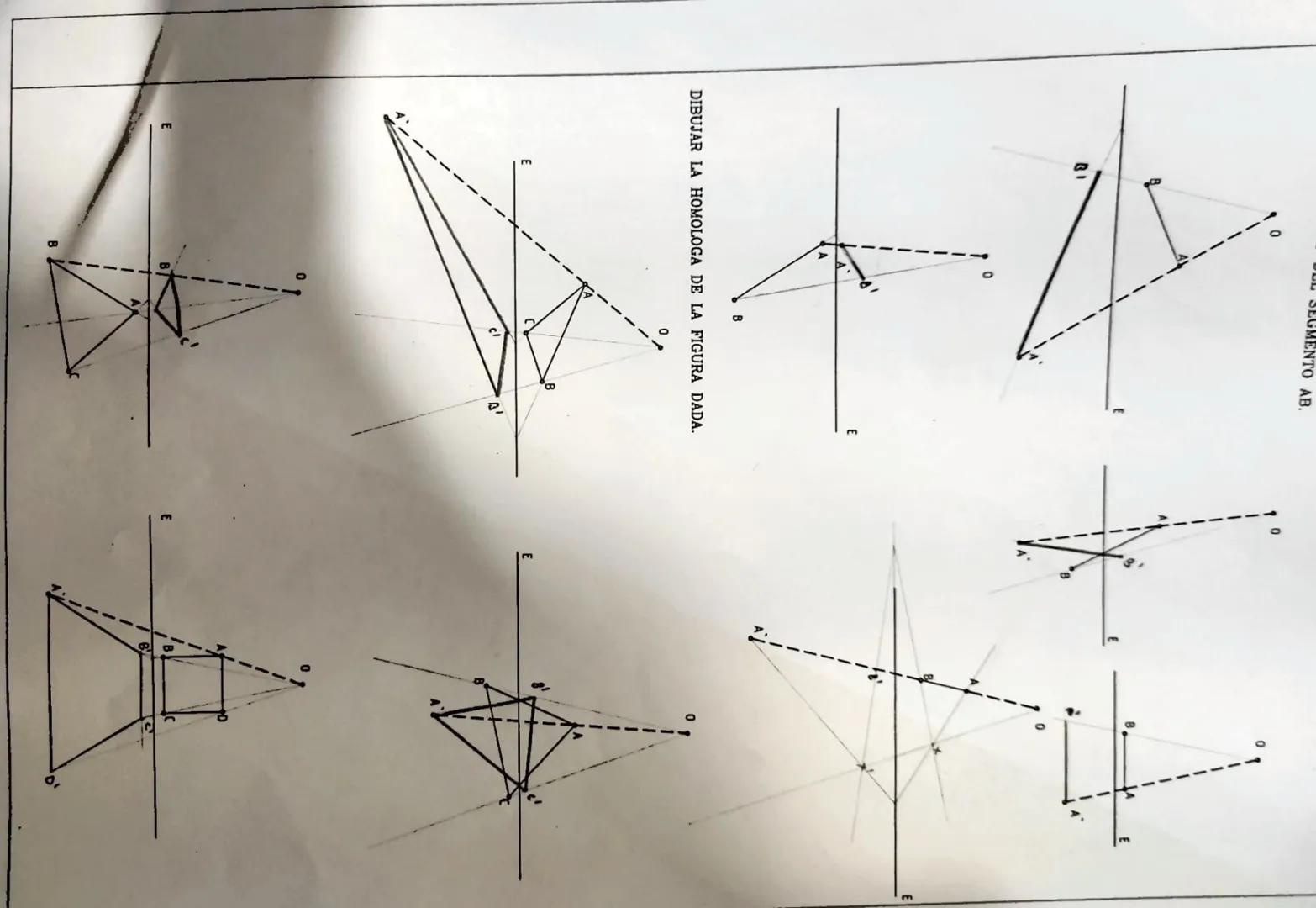

Ejercicio de Síntesis Final
El último ejercicio te presenta un desafío completo: dibujar la homóloga de una figura compleja con múltiples elementos. Este tipo de problema evalúa tu capacidad para manejar transformaciones geométricas en situaciones complejas.
La figura incluye varios segmentos y puntos que deben transformarse manteniendo todas las propiedades de la homología. Cada elemento debe respetar las reglas de correspondencia que has aprendido.
Dominar este nivel de ejercicio te prepara para aplicaciones avanzadas en dibujo técnico, arquitectura y ingeniería, donde las transformaciones geométricas son herramientas cotidianas de trabajo.
💡 Consejo final: Organiza tu trabajo paso a paso - la complejidad se maneja con método, no con prisa.
