DT: Apuntes del Primer Parcial de Dibujo Técnico

Elementos Básicos del Dibujo Técnico

¿Sabías que todo lo que ves construido a tu alrededor empezó con líneas básicas en un papel? Empecemos por los fundamentos.

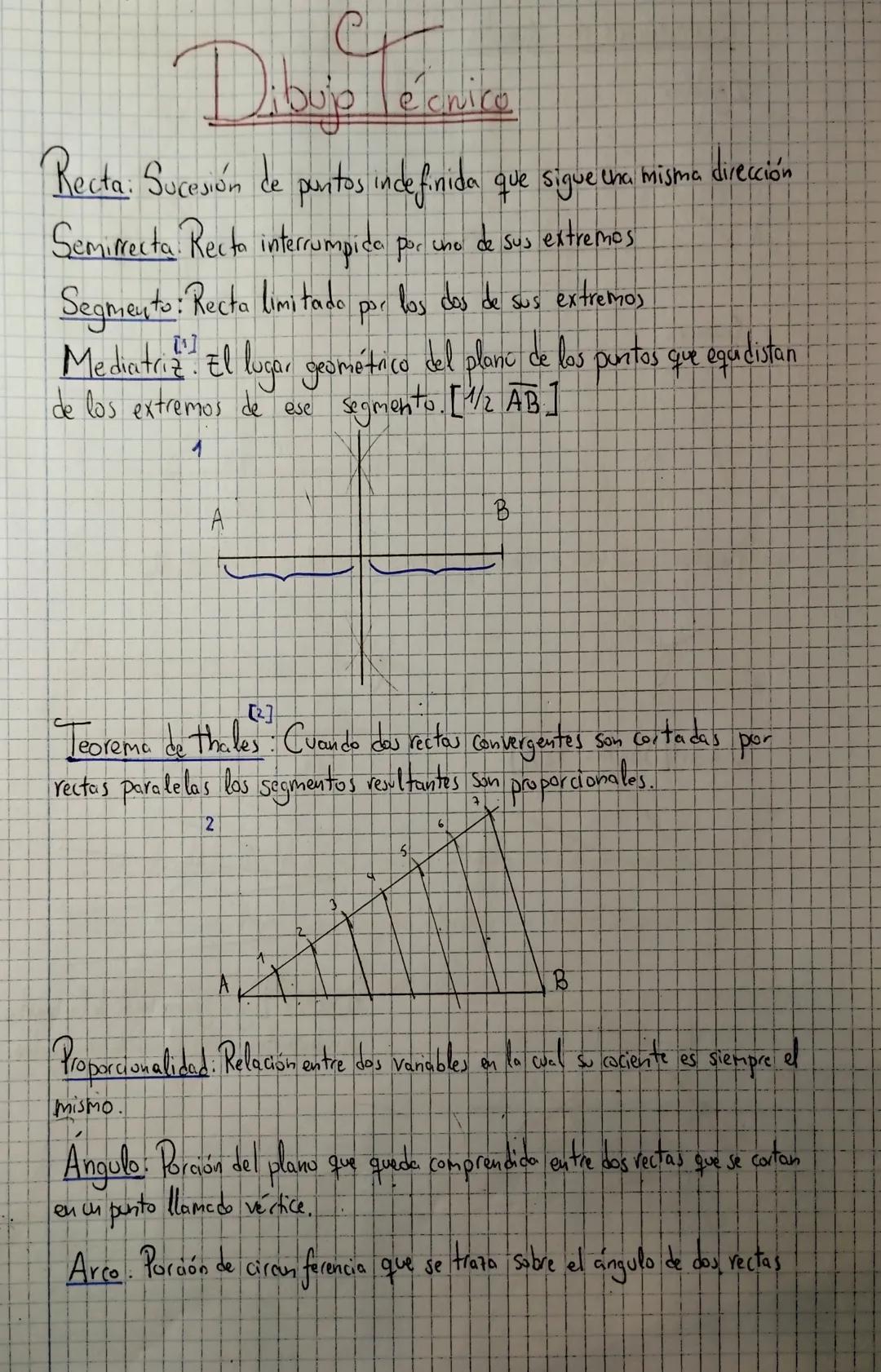

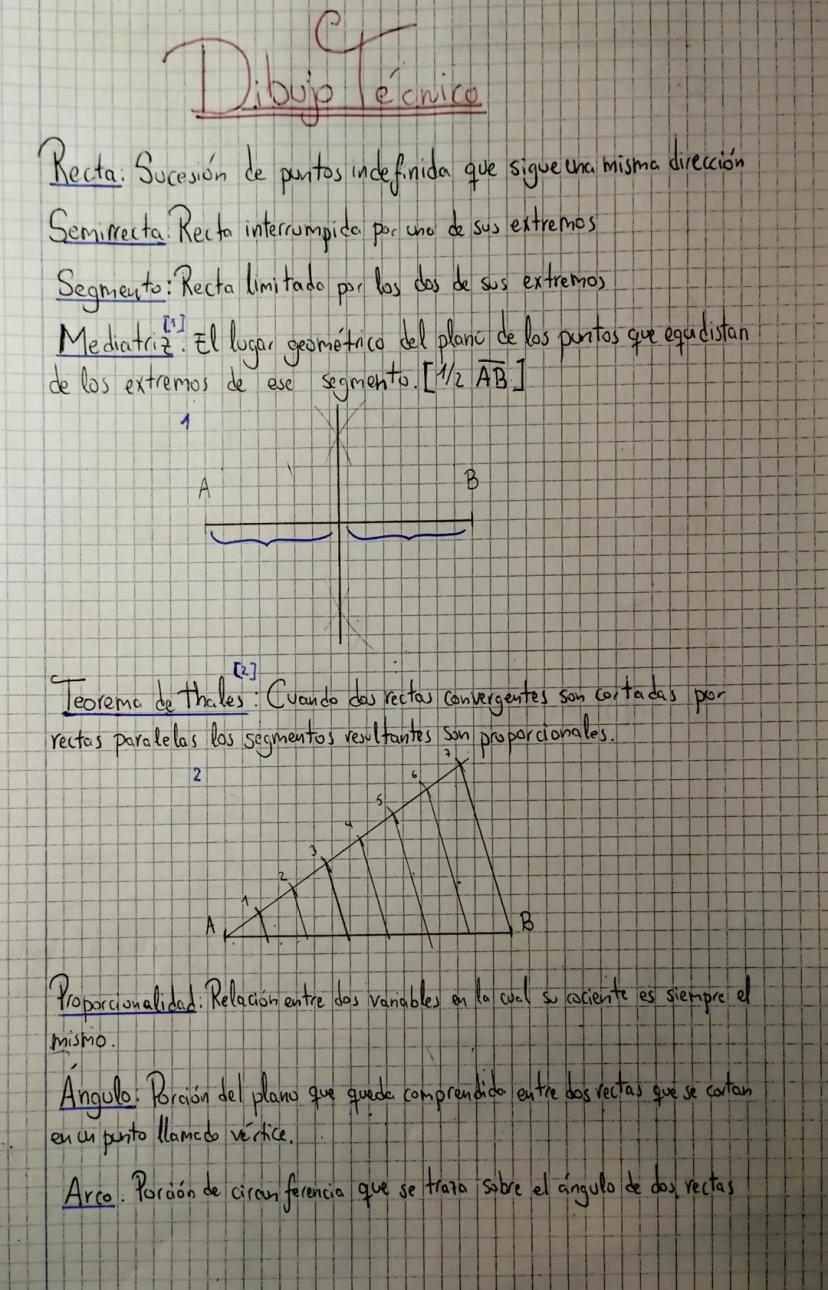

Una recta es una sucesión infinita de puntos en la misma dirección, mientras que una semirrecta tiene un punto de inicio pero continúa indefinidamente. El segmento es más práctico: una porción de recta limitada por dos extremos que puedes medir.

La mediatriz es súper útil: es la línea que pasa por todos los puntos que están exactamente a la misma distancia de los extremos de un segmento. Te servirá muchísimo para construir figuras simétricas.

¡Dato curioso! El Teorema de Tales dice que cuando dos rectas convergentes son cortadas por paralelas, los segmentos resultantes son proporcionales. ¡Es como una regla matemática que funciona siempre!

Un ángulo es esa porción del plano entre dos rectas que se cruzan en un punto llamado vértice. Para medirlos visualmente, trazamos un arco sobre las dos rectas.

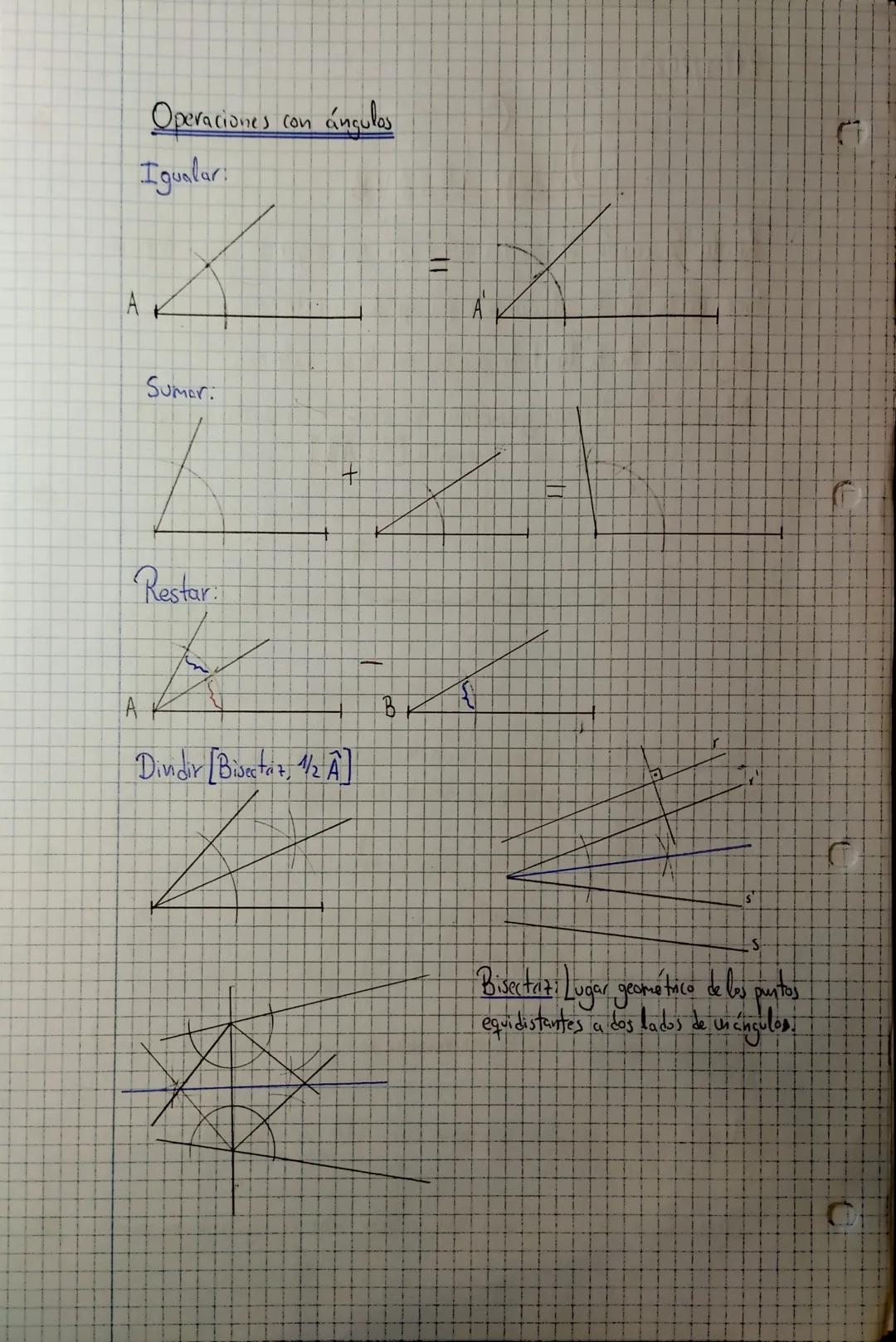

Operaciones con Ángulos

Trabajar con ángulos es como aprender un nuevo idioma visual que te ayudará en geometría y trigonometría.

Puedes igualar ángulos copiando su abertura exacta con el compás. Para sumar ángulos, los colocas uno después del otro. Restar es quitar la medida de un ángulo de otro.

Dividir un ángulo (bisectar) significa partirlo exactamente por la mitad. La bisectriz es esa línea especial que contiene todos los puntos equidistantes de los dos lados del ángulo.

Tip de estudio: Practica estas operaciones con el compás. Es la herramienta más precisa y te dará confianza para los exámenes.

Dominar estas operaciones básicas te preparará para construcciones más complejas y resolución de problemas geométricos avanzados.

Construcción y Tipos de Ángulos

Construir ángulos específicos es una habilidad que impresiona y es súper práctica para tus proyectos.

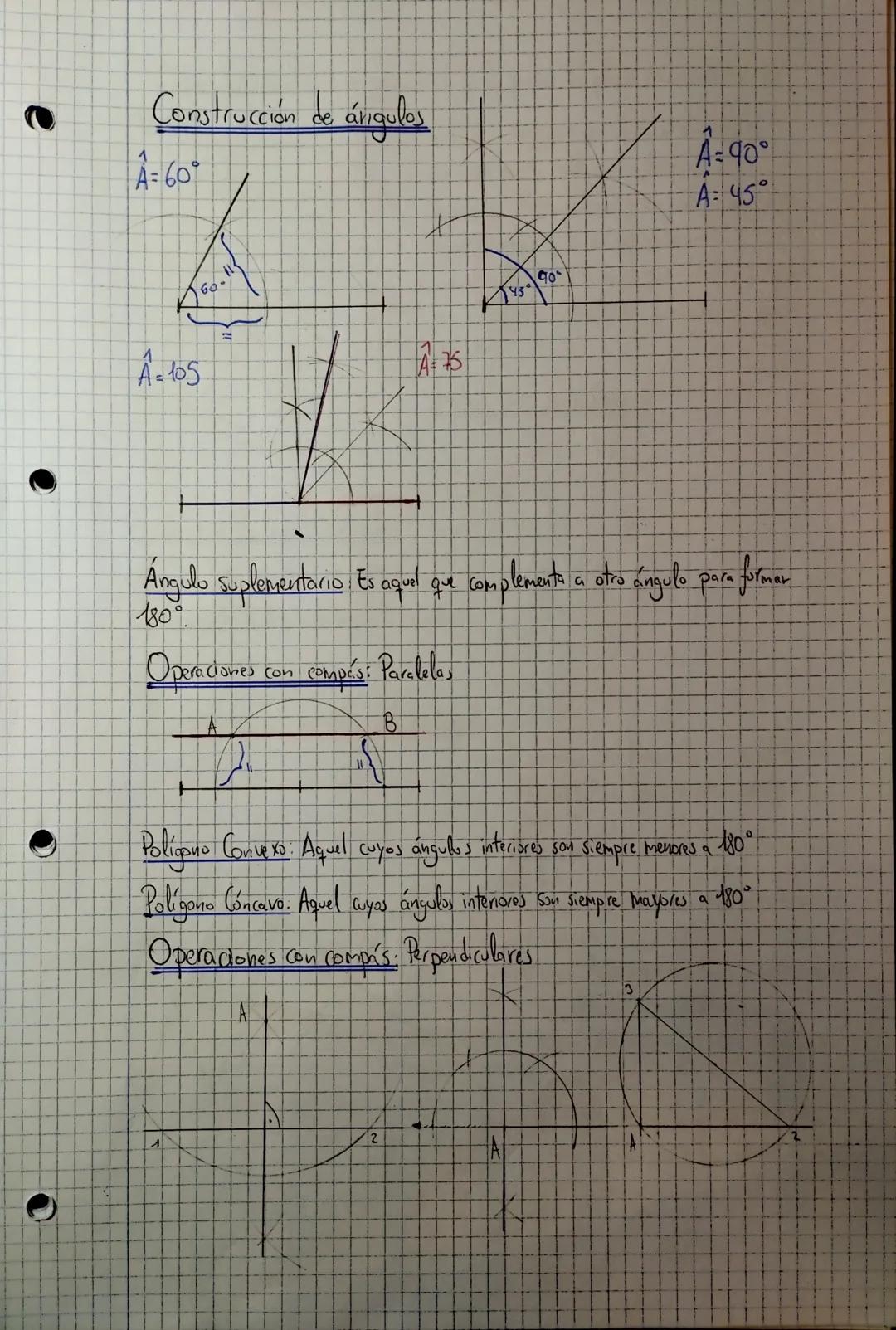

Puedes construir ángulos exactos como 60°, 45°, 90°, 75° y 105° usando solo compás y regla. Los ángulos suplementarios son aquellos que juntos suman exactamente 180° - piensa en ellos como "compañeros perfectos".

Con el compás también puedes trazar líneas paralelas (que nunca se tocan) y perpendiculares (que se cruzan en ángulo recto). Estas construcciones son la base de muchos diseños arquitectónicos.

¡Importante! Un polígono convexo tiene todos sus ángulos interiores menores a 180°, mientras que un polígono cóncavo tiene al menos uno mayor a 180°.

La diferencia entre convexo y cóncavo te ayudará a clasificar figuras rápidamente en los exámenes.

Circunferencias y Triángulos

Las circunferencias y triángulos son las figuras más versátiles del dibujo técnico - ¡están en todas partes!

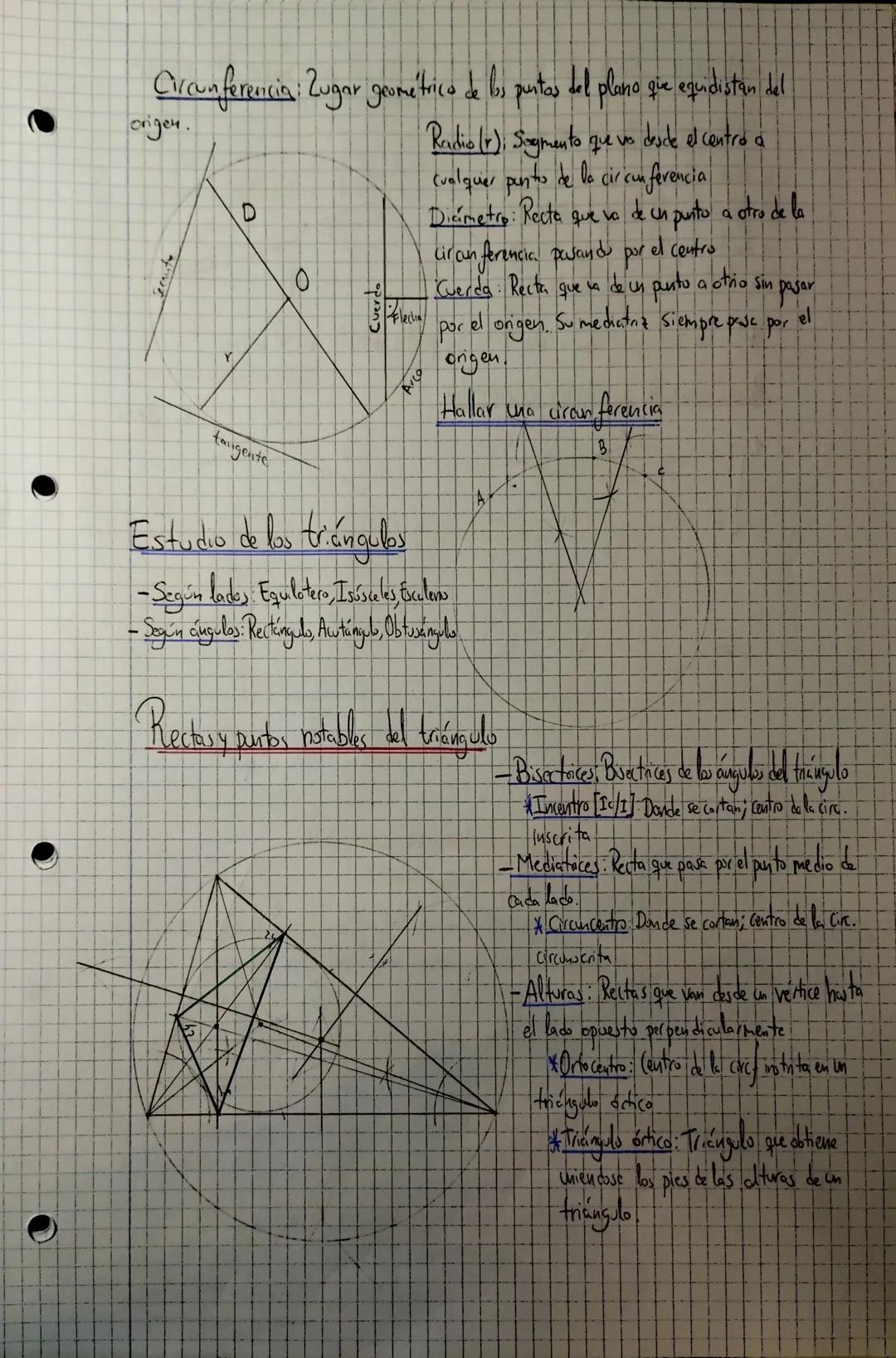

Una circunferencia es el lugar geométrico de todos los puntos que están a la misma distancia del centro. El radio va del centro a cualquier punto de la circunferencia, mientras que el diámetro atraviesa el centro completamente. Una cuerda conecta dos puntos sin pasar por el centro.

Los triángulos se clasifican por lados (equilátero, isósceles, escaleno) y por ángulos (rectángulo, acutángulo, obtusángulo). Cada triángulo tiene puntos especiales súper importantes.

Las bisectrices de los ángulos se encuentran en el incentro (centro de la circunferencia inscrita). Las mediatrices de los lados se cortan en el circuncentro (centro de la circunferencia circunscrita). Las alturas se encuentran en el ortocentro.

¡Truco! En un triángulo equilátero, todos los puntos notables coinciden en el mismo lugar. ¡Es el triángulo más simétrico de todos!

Medianas y Puntos Notables

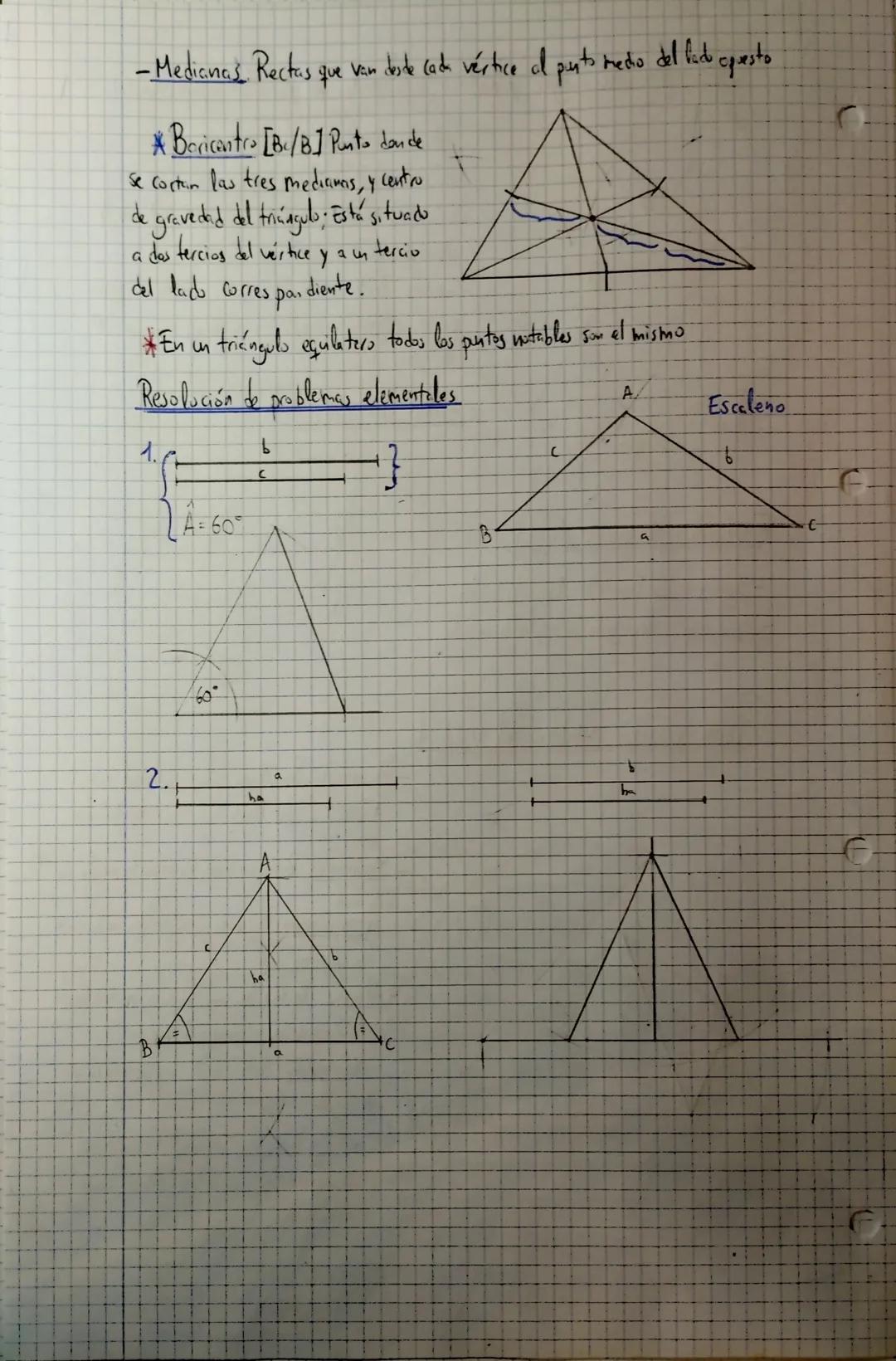

Las medianas conectan cada vértice con el punto medio del lado opuesto y se encuentran en el baricentro, que es el centro de gravedad del triángulo.

El baricentro tiene una propiedad genial: está situado a dos tercios de la distancia desde cada vértice hacia el lado opuesto, y a un tercio desde cada lado hacia el vértice correspondiente.

¡Dato fascinante! Si cortas un triángulo de cartón, se equilibrará perfectamente sobre el baricentro.

Estos puntos notables no son solo teoría - los arquitectos e ingenieros los usan para calcular estructuras y distribución de pesos en construcciones reales.

Proporcionalidad y Teoremas de Triángulos Rectángulos

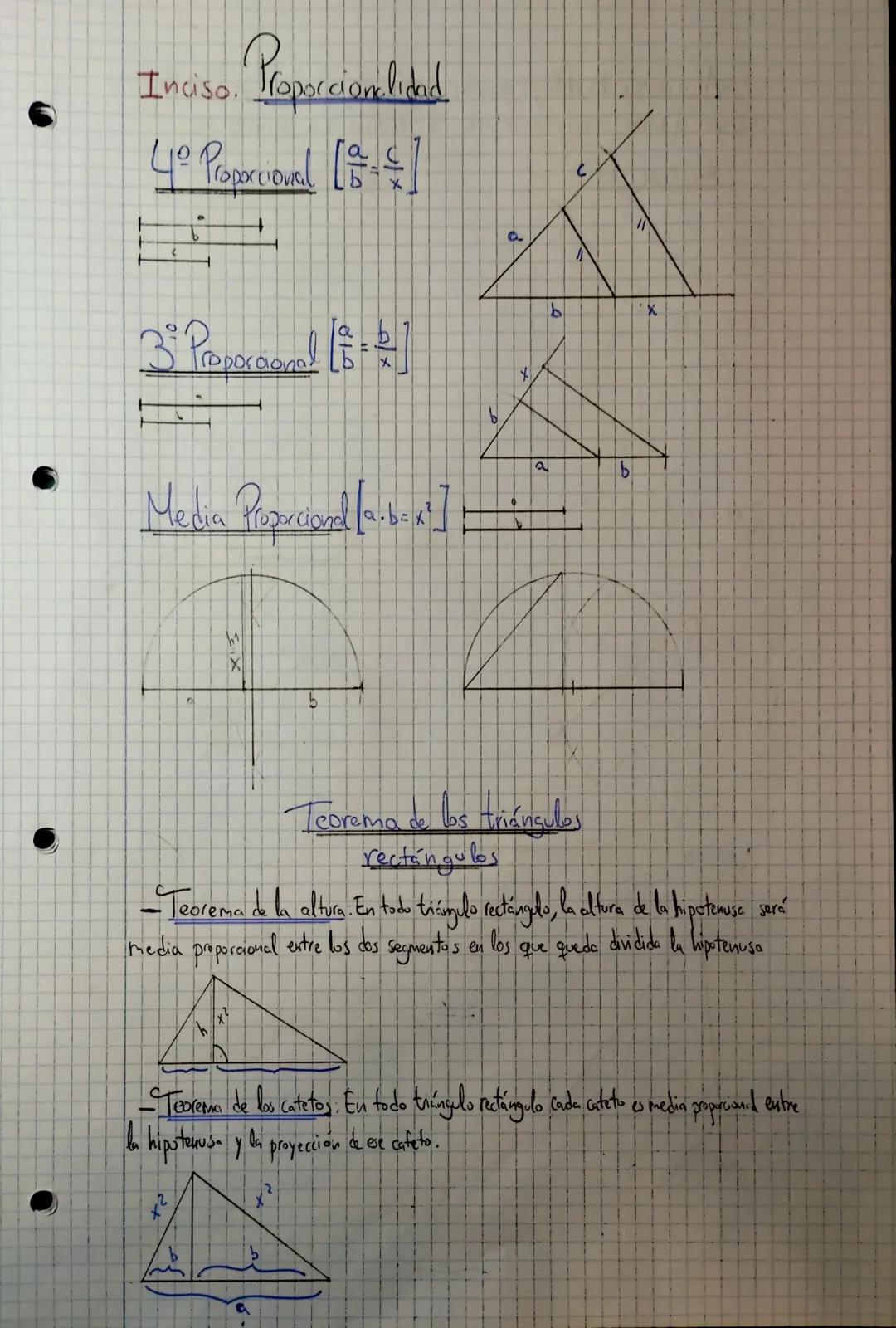

La proporcionalidad es clave para resolver problemas complejos. La cuarta proporcional sigue la fórmula a/b = c/x, y la tercera proporcional usa a/b = b/x. La media proporcional cumple que a·b = x².

Los triángulos rectángulos tienen teoremas súper útiles que siempre funcionan. El teorema de la altura dice que la altura sobre la hipotenusa es media proporcional entre los segmentos que divide la hipotenusa.

El teorema de los catetos establece que cada cateto es media proporcional entre la hipotenusa y su proyección sobre ella.

¡Para recordar! Estos teoremas te permiten calcular medidas desconocidas en triángulos rectángulos usando solo proporciones.

Dominar estos conceptos te dará ventaja en problemas de geometría y trigonometría avanzada.

Arco Capaz y Aplicaciones Prácticas

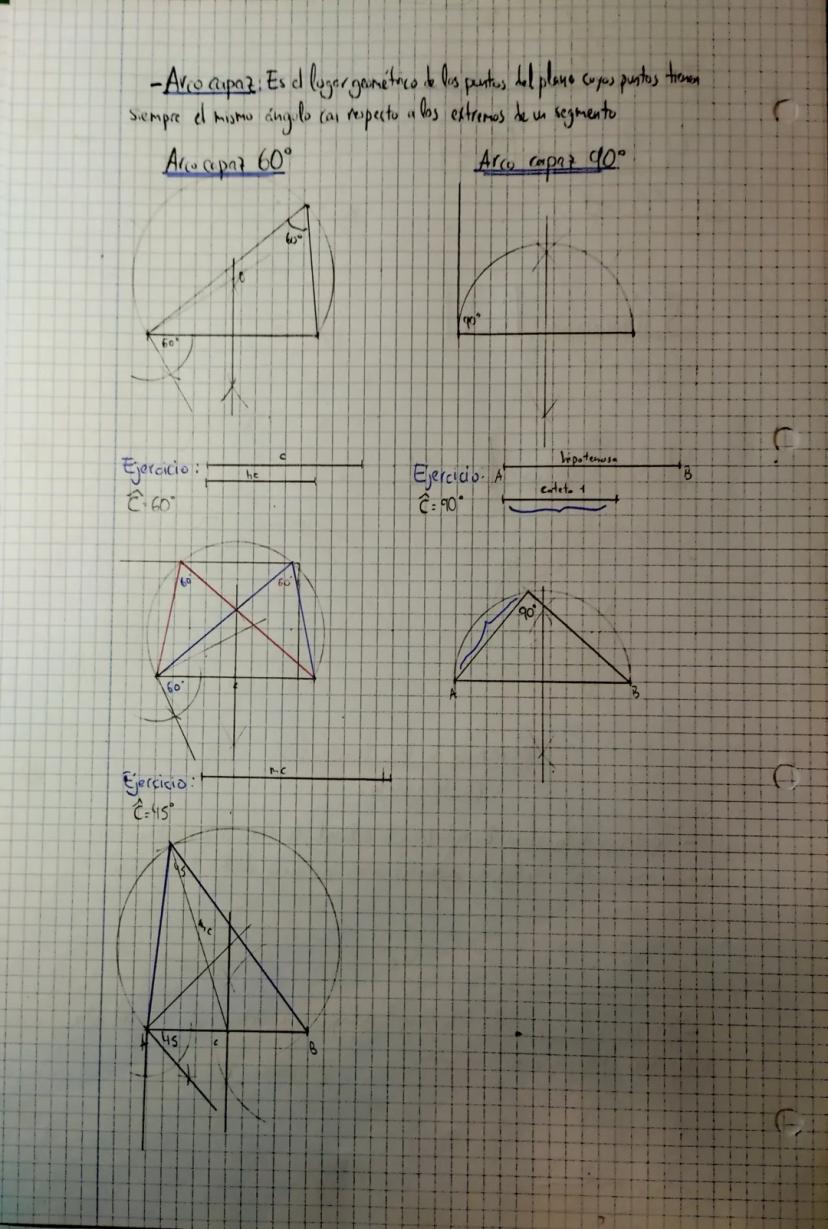

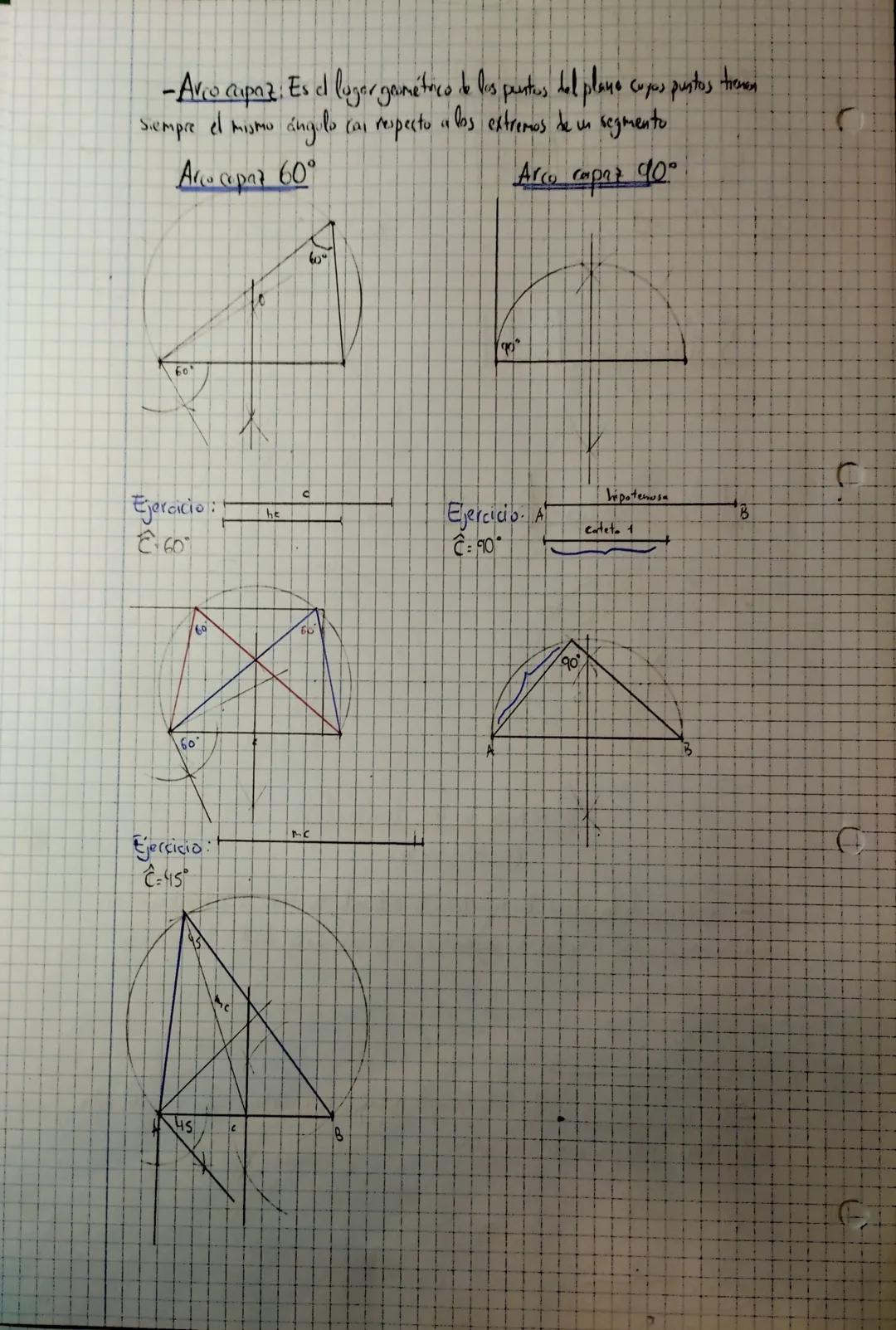

El arco capaz es el lugar geométrico de todos los puntos desde los cuales un segmento se ve bajo el mismo ángulo. ¡Es como tener un "punto de vista perfecto" para observar algo!

Esta herramienta es increíblemente útil para resolver problemas donde necesitas que un ángulo mantenga una medida específica. Por ejemplo, si quieres que un ángulo mida siempre 60°, todos los vértices posibles estarán sobre el arco capaz de 60°.

¡Aplicación real! Los arquitectos usan arcos capaces para determinar las mejores posiciones de ventanas y puertas según el ángulo de visión deseado.

Los ejercicios con arcos capaces combinan varios conceptos: ángulos, circunferencias y triángulos rectángulos, por lo que son perfectos para practicar todo lo aprendido.

Ejercicios Prácticos Avanzados

Ahora es momento de aplicar todo lo que has aprendido en problemas reales que aparecen en los exámenes.

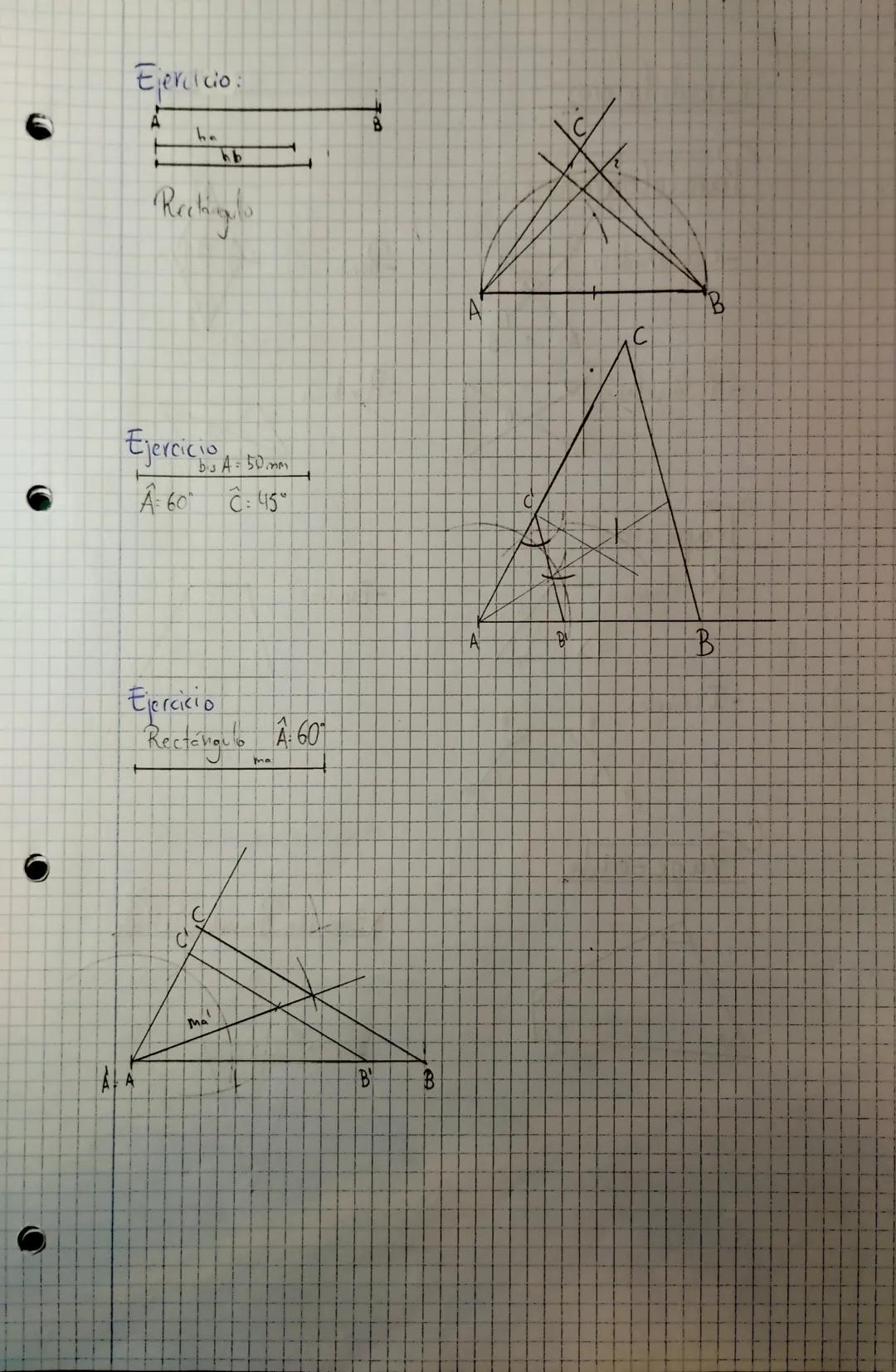

Los ejercicios suelen combinar construcción de triángulos con medidas específicas, cálculo de alturas y aplicación de los teoremas de triángulos rectángulos. La clave está en identificar qué herramientas usar en cada paso.

Cuando veas un problema complejo, divídelo en partes más pequeñas. Primero identifica qué tipo de triángulo tienes, luego qué datos conoces y finalmente qué teorema te ayudará a encontrar la solución.

¡Estrategia ganadora! Siempre haz un boceto rápido antes de empezar las construcciones precisas. Te ahorrará tiempo y errores.

Practica con diferentes combinaciones de ángulos (30°, 45°, 60°, 90°) porque son los más frecuentes en los exámenes.

Cuadriláteros: Clasificación y Propiedades

Los cuadriláteros son figuras de cuatro lados con propiedades específicas que debes reconocer al instante.

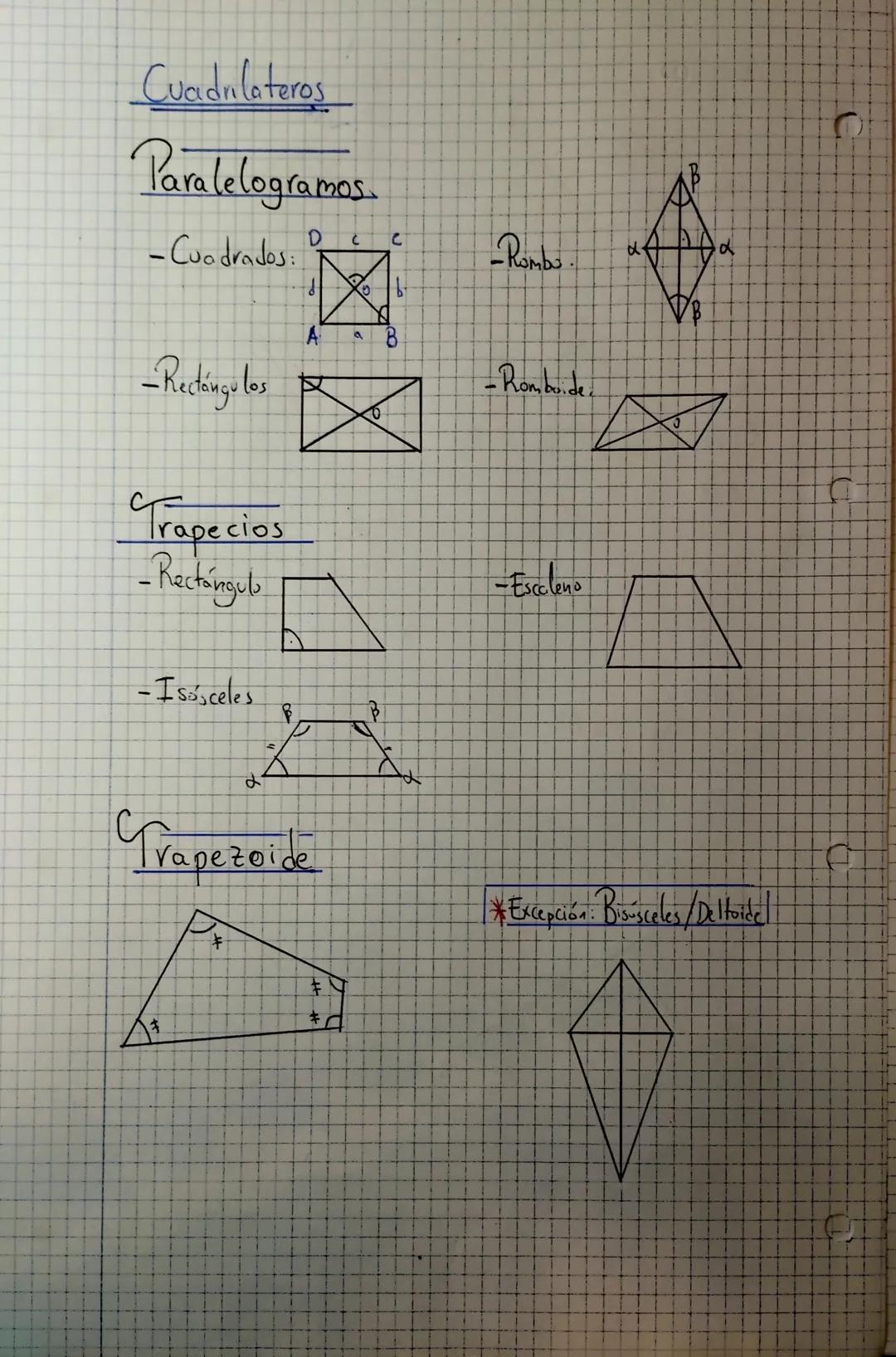

Los paralelogramos incluyen cuadrados (todos los lados y ángulos iguales), rectángulos (ángulos rectos pero lados diferentes), rombos (todos los lados iguales pero ángulos diferentes) y romboides (lados opuestos iguales y paralelos).

Los trapecios tienen solo un par de lados paralelos. Pueden ser rectángulos (con un ángulo recto), isósceles (lados no paralelos iguales) o escalenos (todos los lados diferentes). Los trapezoides no tienen lados paralelos.

¡Excepción especial! El romboide/deltoide tiene dos pares de lados adyacentes iguales y es perfecto para decoraciones simétricas.

Conocer estas clasificaciones te permite identificar rápidamente las propiedades que puedes usar en cada problema.

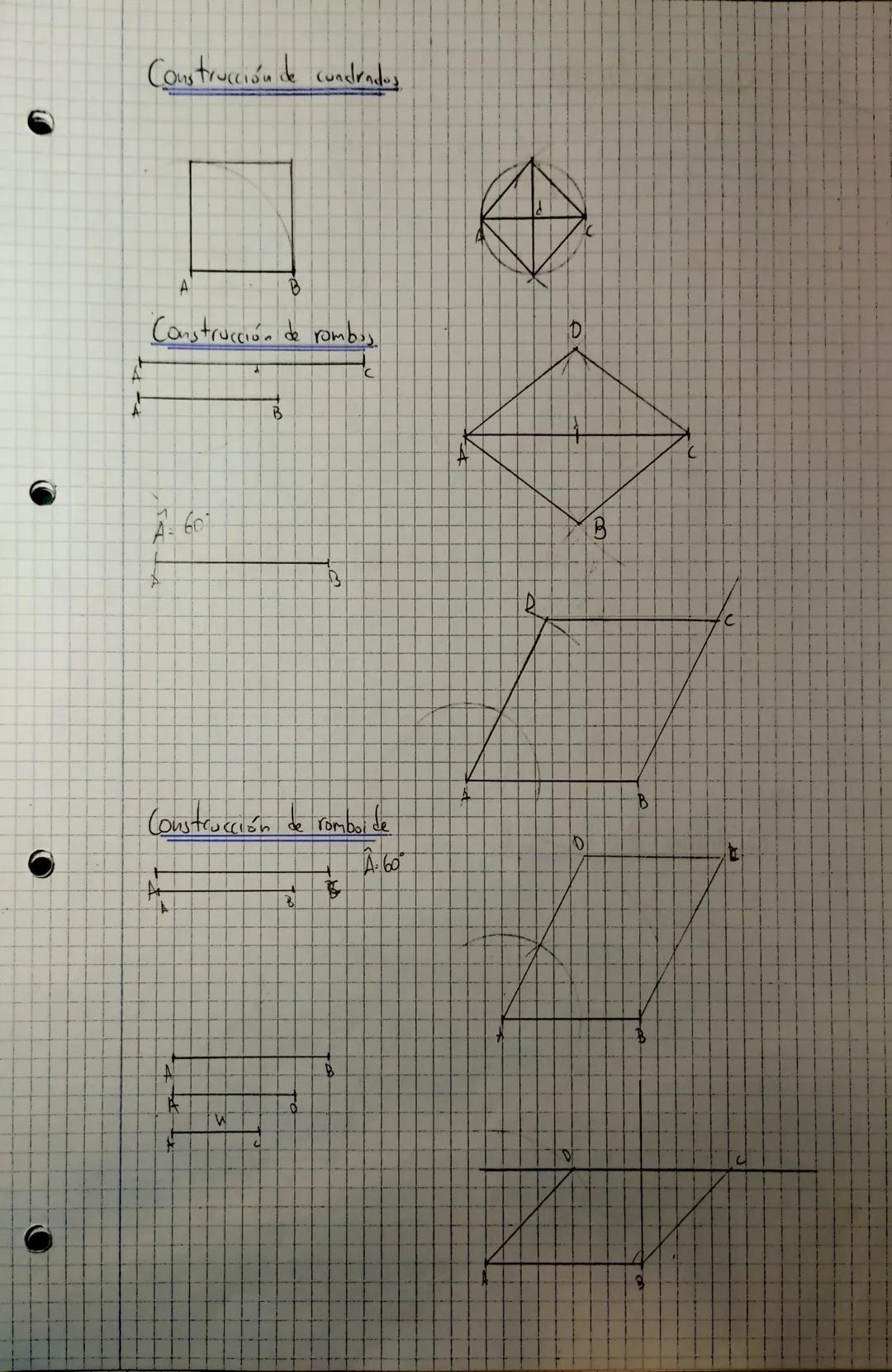

Construcción de Cuadriláteros

Construir cuadriláteros con precisión es una habilidad que demuestra tu dominio del dibujo técnico.

Para construir un cuadrado, necesitas solo un lado - el resto se deduce por sus propiedades de ángulos rectos y lados iguales. Los rombos requieren un lado y un ángulo específico (como 60°) para determinar su forma exacta.

Los romboides necesitas dos lados y el ángulo entre ellos. Una vez que tienes estos datos, puedes completar la figura usando las propiedades de lados opuestos iguales y paralelos.

¡Consejo práctico! Siempre verifica tus construcciones midiendo los lados opuestos - deben ser exactamente iguales en paralelogramos.

Dominar estas construcciones básicas te preparará para proyectos más complejos en diseño técnico y arquitectónico.
