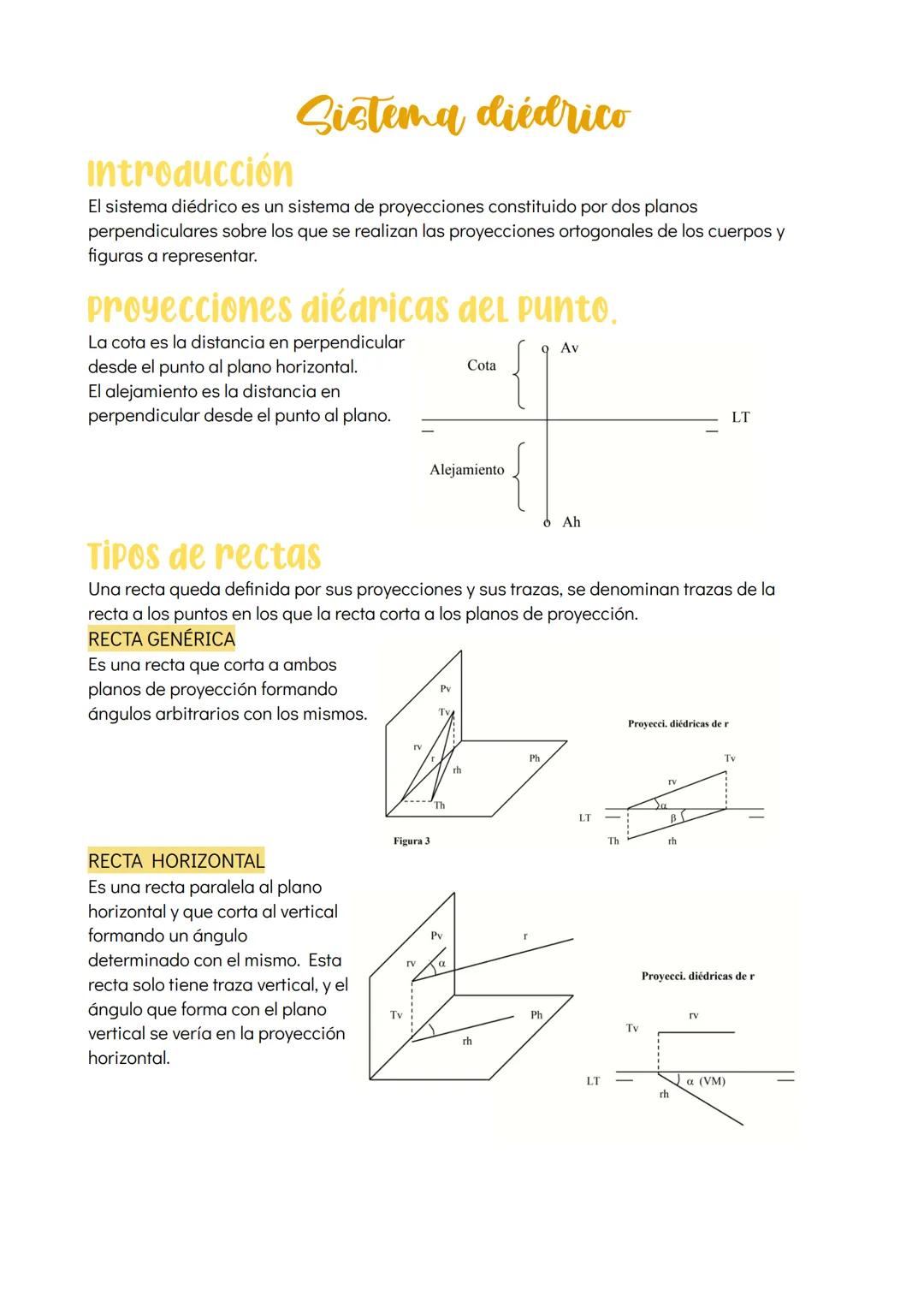

Fundamentos del sistema diédrico
¿Alguna vez te has preguntado cómo los arquitectos dibujan edificios en papel? El sistema diédrico es la respuesta: usa dos planos perpendiculares (horizontal y vertical) para proyectar cualquier objeto de forma precisa.
Para ubicar un punto en el espacio necesitas dos medidas clave. La cota es la altura del punto desde el plano horizontal, mientras que el alejamiento es su distancia desde el plano vertical. Es como usar coordenadas, pero más visual.
Las rectas se definen por sus proyecciones (cómo se ven en cada plano) y sus trazas (donde cortan a los planos). Una recta genérica es la más común: corta ambos planos formando ángulos cualquiera.
💡 Truco: Piensa en las trazas como las "huellas" que deja una recta al tocar cada plano.
2
of 3

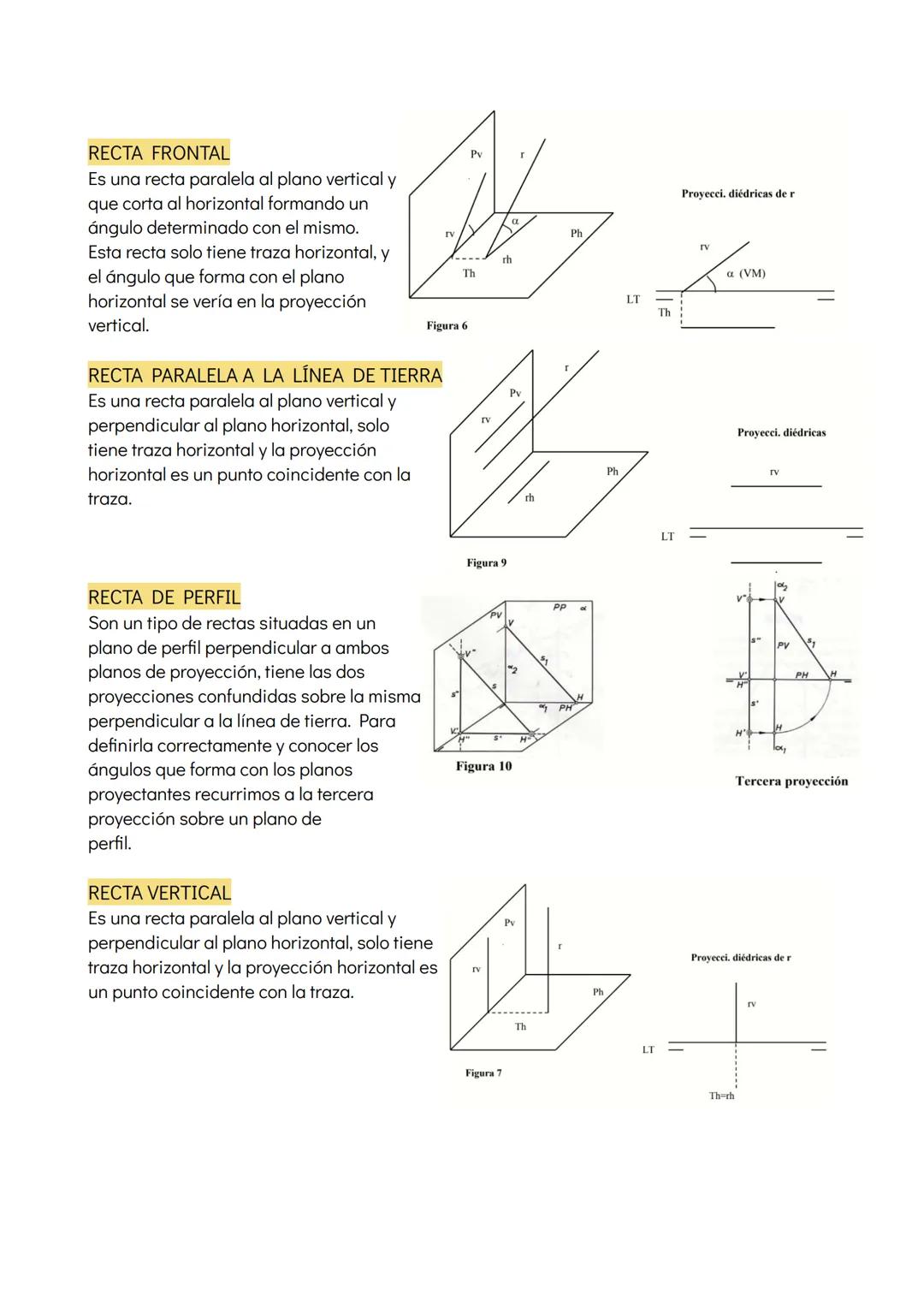

Tipos especiales de rectas
No todas las rectas son iguales en el sistema diédrico. Una recta horizontal es paralela al suelo y solo toca el plano vertical, por lo que solo tiene traza vertical. Su ángulo real con el plano se ve perfectamente en la vista horizontal.
La recta frontal funciona al revés: es paralela al plano vertical y solo tiene traza horizontal. Aquí el ángulo real lo ves en la proyección vertical.
Las rectas de perfil son especiales porque están en un plano perpendicular a ambos planos principales. Sus proyecciones se superponen, así que necesitas una tercera vista para verlas bien.
💡 Recuerda: Las rectas verticales aparecen como puntos en la vista horizontal, y las de punta como puntos en la vista vertical.
3
of 3

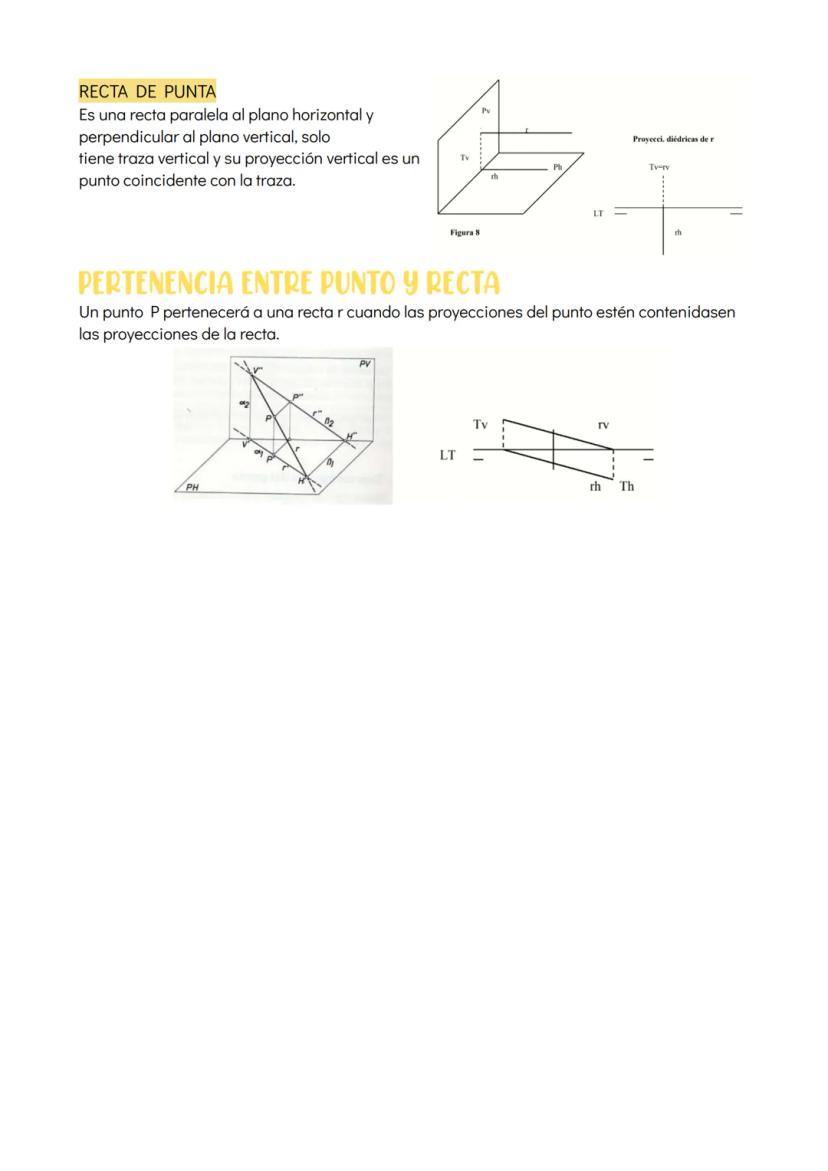

Relaciones entre puntos y rectas
Determinar si un punto pertenece a una recta es más fácil de lo que parece. Simplemente verifica que las proyecciones del punto estén exactamente sobre las proyecciones de la recta en ambas vistas.
La recta de punta es paralela al plano horizontal pero perpendicular al vertical. Solo tiene traza vertical y en esa vista aparece como un simple punto.
Esta regla de pertenencia es fundamental para resolver ejercicios más complejos. Si las proyecciones no coinciden en ambas vistas, el punto definitivamente no está en la recta.
💡 Consejo de examen: Siempre comprueba la pertenencia en las dos proyecciones; una sola no es suficiente para estar seguro.
