Equivalencias y Conceptos Básicos de Dibujo Técnico (Tema 2)

Dibujo Técnico - Equivalencias

Las equivalencias geométricas son una herramienta súper útil que dominarás fácilmente. Básicamente, se trata de crear figuras que parecen completamente distintas pero tienen exactamente la misma superficie.

Imagínate poder convertir un pentágono en un triángulo sin perder ni un milímetro de área. Esto es lo que hacen los arquitectos e ingenieros constantemente en sus proyectos.

💡 Truco clave: Siempre que veas "equivalente" piensa en "misma área, forma diferente"

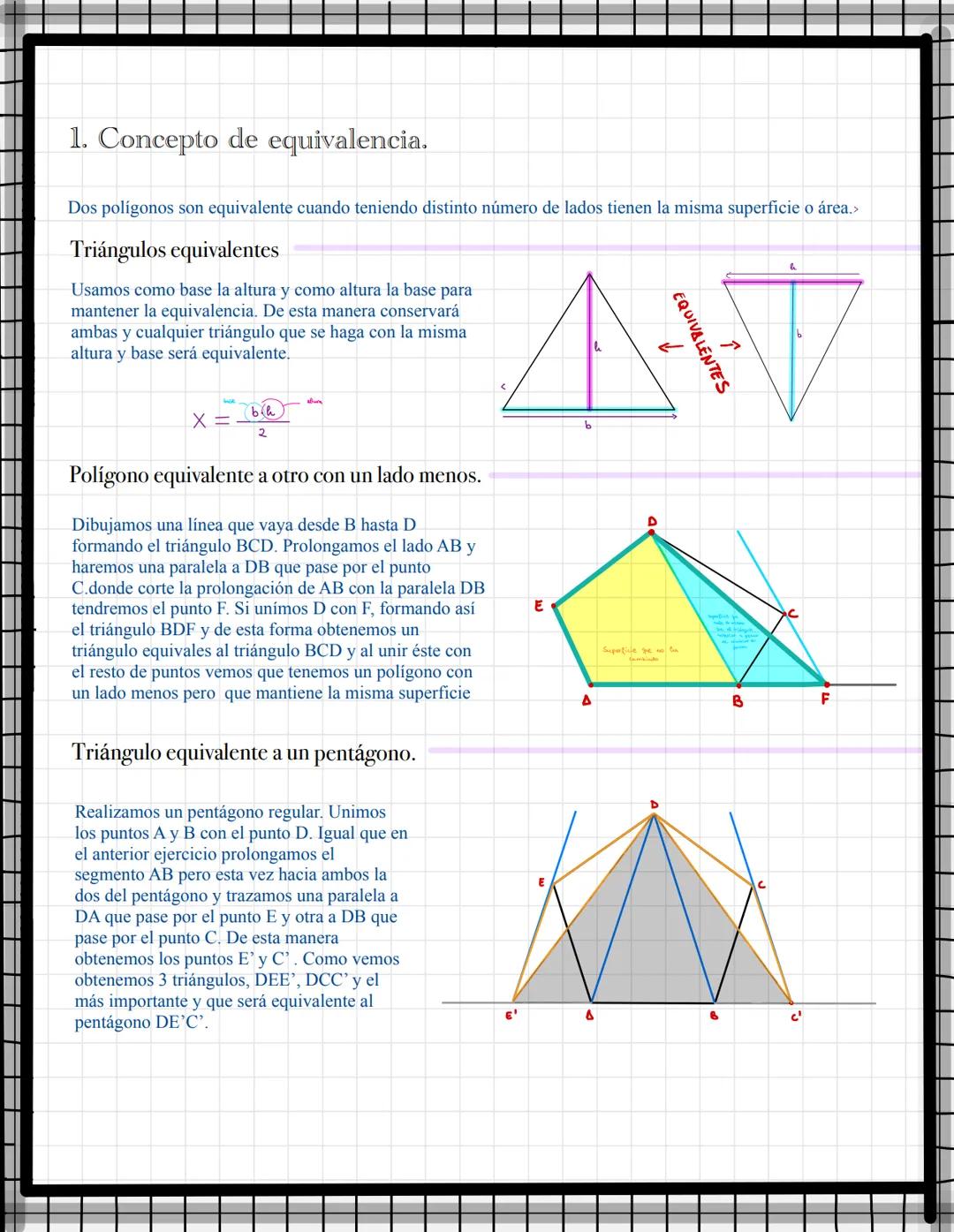

Concepto de Equivalencia

Dos polígonos son equivalentes cuando tienen distinto número de lados pero la misma superficie o área. Es como cambiar la forma de un trozo de plastilina sin quitar ni añadir material.

Para los triángulos equivalentes, la clave está en la fórmula A = (b × h)/2. Si mantienes el mismo producto entre base y altura, obtienes triángulos diferentes pero con idéntica área.

Reducir lados de polígonos es pan comido: dibujas líneas auxiliares desde vértices, haces paralelas estratégicas, y ¡voilá! Conviertes un polígono complejo en uno más simple manteniendo la superficie.

💡 Dato importante: El método funciona siempre: pentágono → triángulo, hexágono → cuadrilátero, etc.

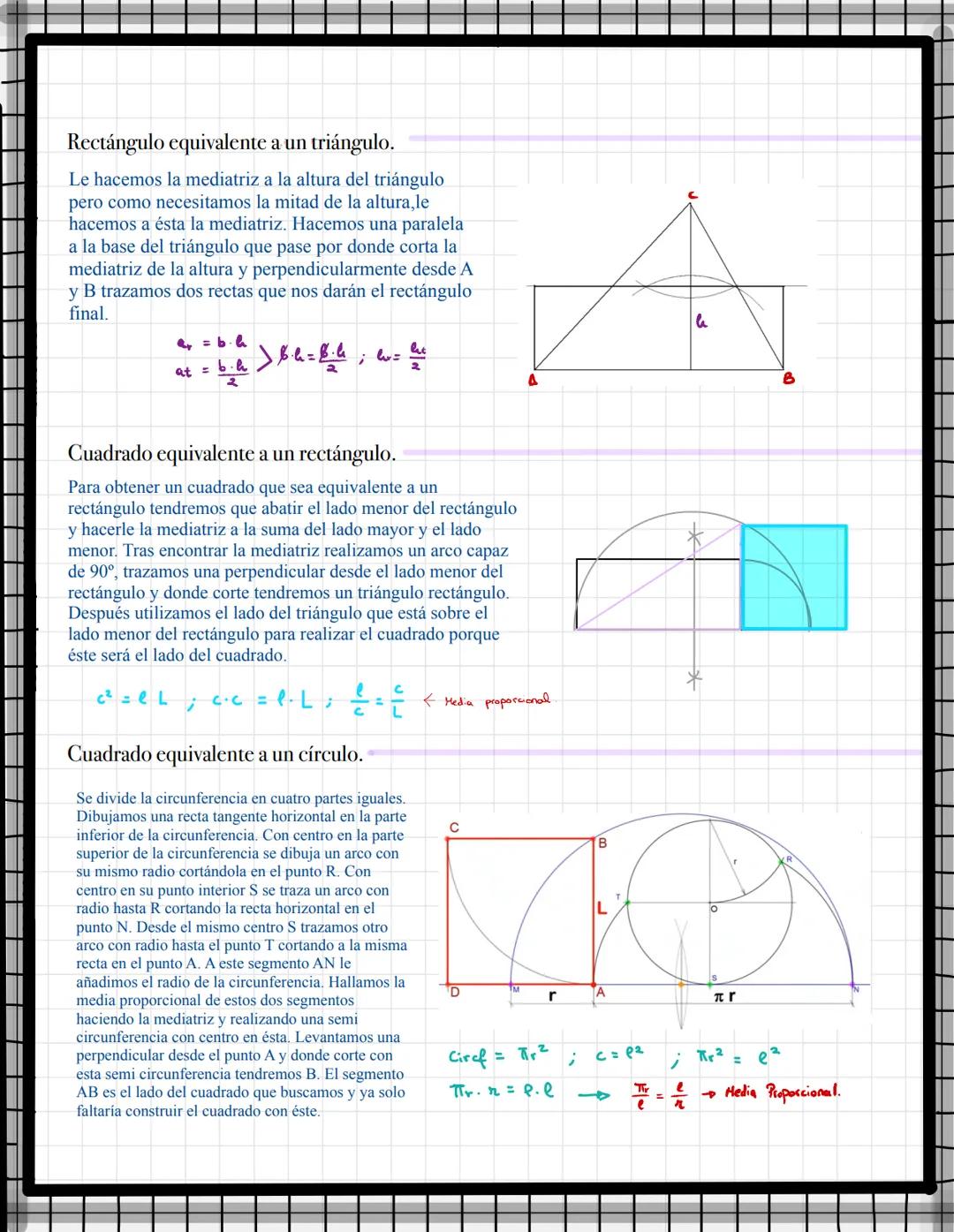

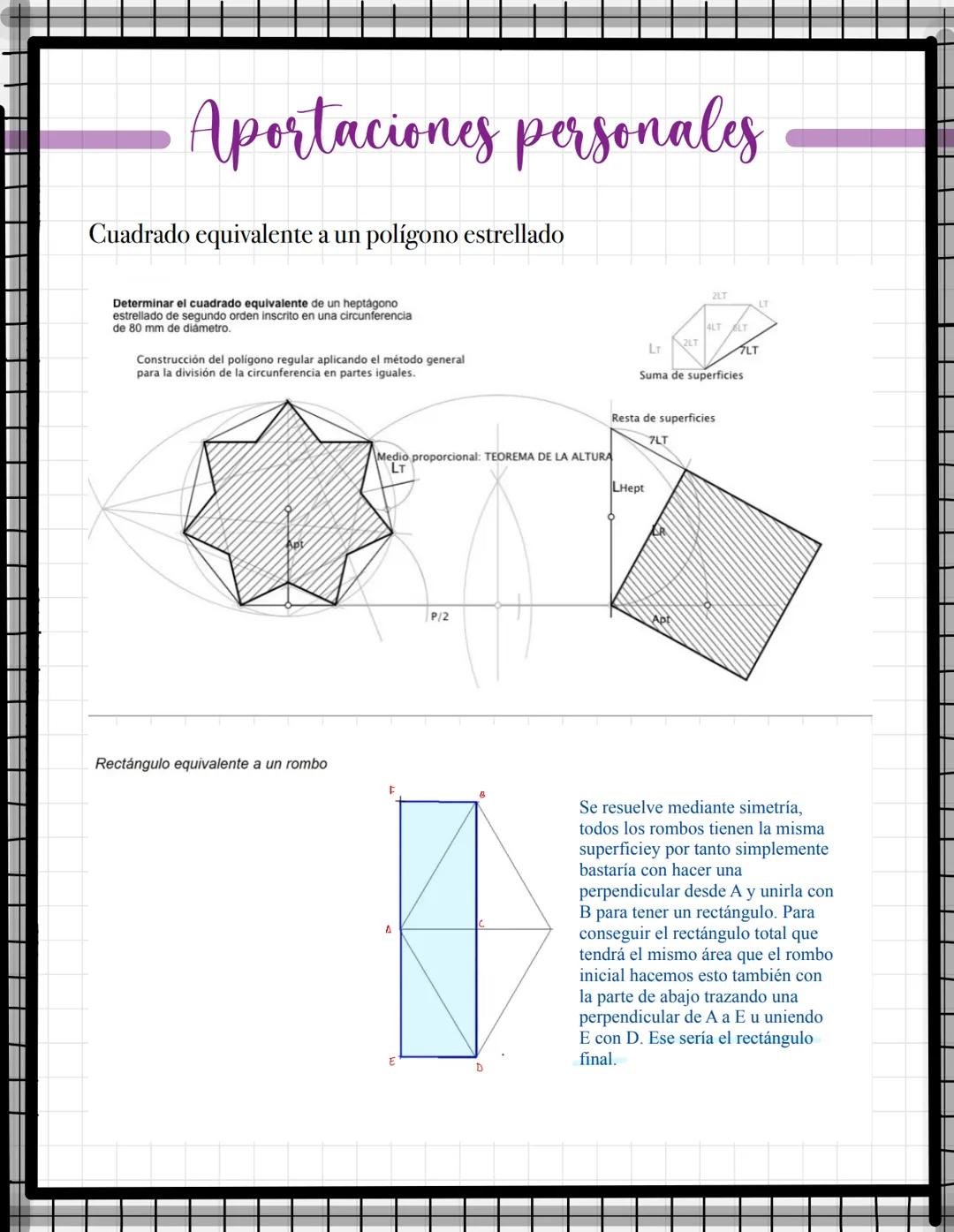

Transformaciones Rectangulares y Cuadrados

Convertir un triángulo en rectángulo equivalente es súper práctico. Solo necesitas encontrar la mitad de la altura (usando la mediatriz) y crear un rectángulo con esa medida y la base original.

Para el cuadrado equivalente a un rectángulo, usas la media proporcional. Abates el lado menor, hallas la mediatriz de la suma de ambos lados, y construyes un arco capaz de 90°. ¡El resultado es perfecto!

El cuadrado equivalente a un círculo requiere dividir la circunferencia en cuatro partes, usar tangentes y arcos con radios específicos. La fórmula clave es πr² = e², donde e es el lado del cuadrado buscado.

💡 Recuerda: La media proporcional es tu mejor amiga para estas transformaciones

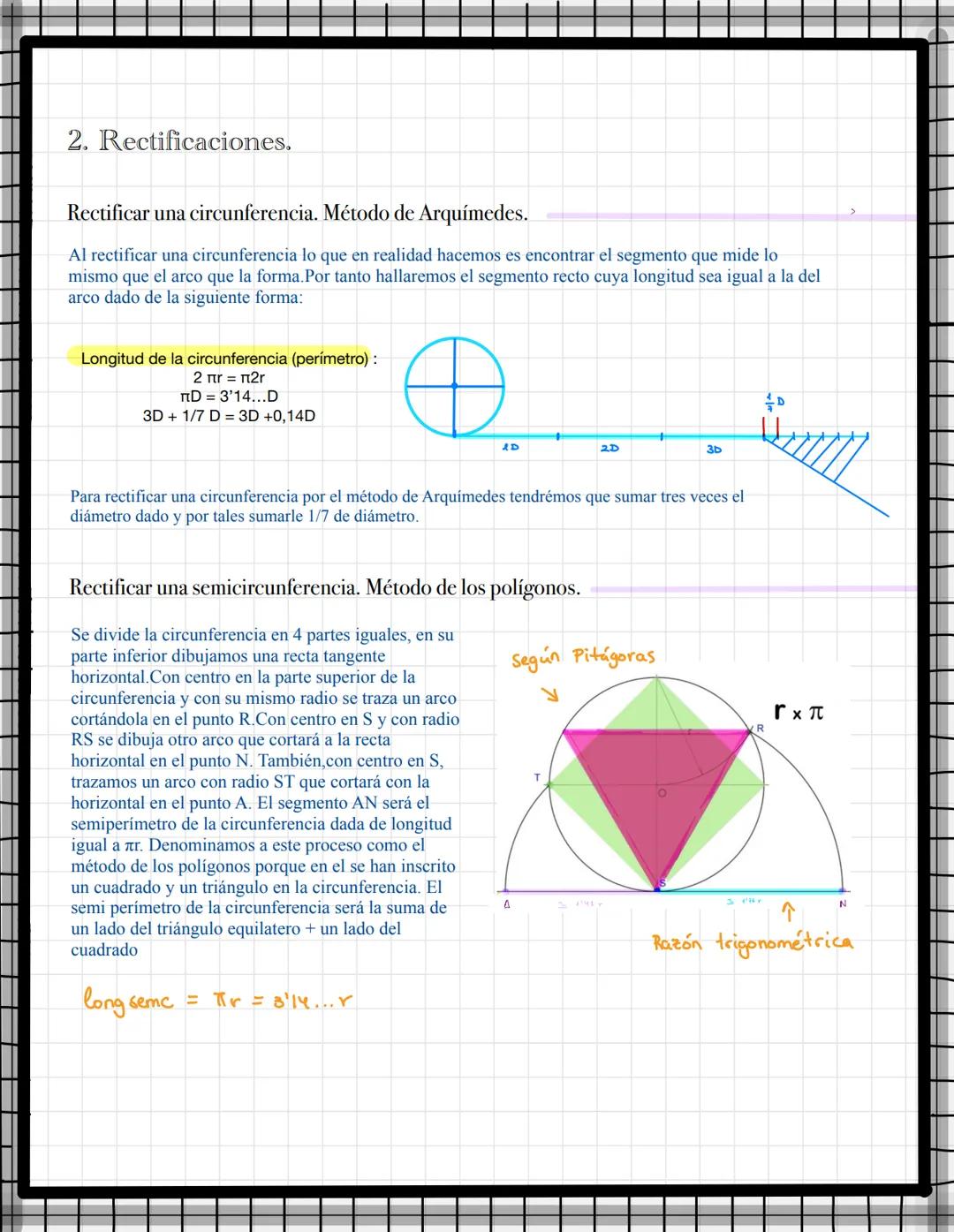

Rectificaciones - Método de Arquímedes

Rectificar una circunferencia significa encontrar el segmento recto que mide lo mismo que toda la circunferencia. Es como "desenrollar" el círculo en una línea recta.

El método de Arquímedes es genial: sumas tres veces el diámetro más 1/7 del diámetro. La fórmula es 3D + $1/7$D, que aproxima perfectamente πD = 3,14...D.

Para rectificar semicircunferencias, usas el método de los polígonos. Inscribes un cuadrado y un triángulo en la circunferencia, y la suma de sus lados te da el semiperímetro buscado (πr).

💡 Truco matemático: 22/7 es una excelente aproximación de π que ya conocían los antiguos

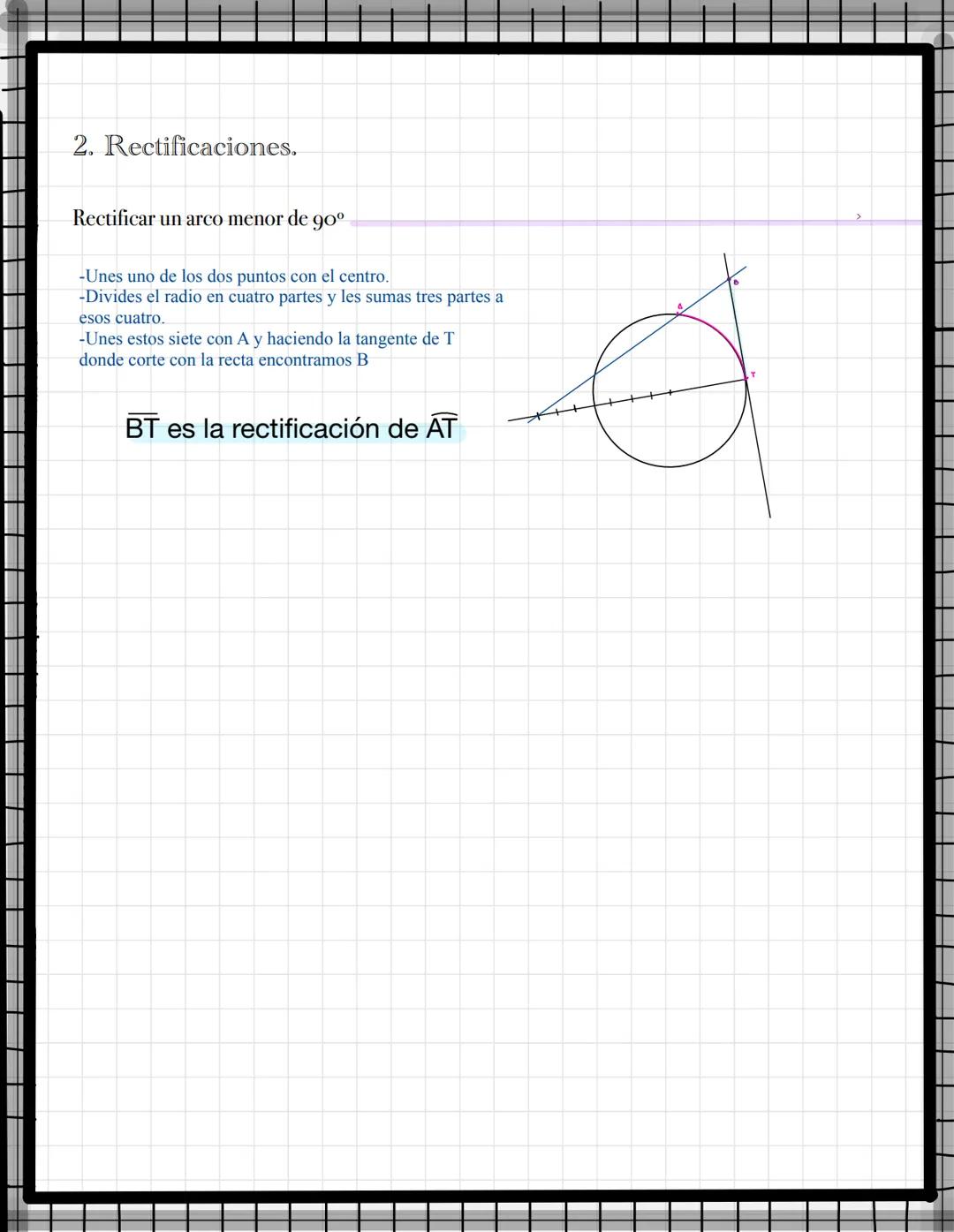

Rectificación de Arcos Menores

Para rectificar arcos menores de 90°, el proceso es bastante directo y siempre funciona. Unes uno de los extremos del arco con el centro de la circunferencia.

Divides ese radio en cuatro partes iguales y le sumas tres partes más, obteniendo siete partes en total. Desde este punto traces una línea hasta el extremo A del arco.

Finalmente, haces la tangente desde el punto T (el otro extremo) hasta que corte con tu línea anterior en el punto B. ¡El segmento BT es la rectificación exacta del arco AT!

💡 Dato curioso: Este método funciona para cualquier arco menor de 90° con precisión increíble
